MODE D'EMPLOI HEARO 999 AUDIOSPHERE AKG

Mode d'emploi, p. 26

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et écologie 26

2 Description 27

2.1 Introduction 27 2.2 Equipement fourni d'origine 27 2.3 Accessoires recommandés 27 2.4 Généralités 27 2.5 IVA-Acoustique individuelle virtuelle 27 2.6 Décodeur Pro-Logic Dolby Surround 28 2.7 Décodeur Dolby Digital 28 2.8 Processeur VMax 28 2.9 Éléments de commande 29

3 Raccordement 31

3.1 Raccordement aux sources audio 31 3.2 Sorties audio 31 3.3 Branchement au secteur 31 3.4 Installation d'un HEARO 999 AUDIOSPHERE en rack. 32 3.5 Montage de deux HEARO 999 AUDIOSPHERE en rack 32

4 Fonctionnement 33

4.1 Remarques importantes 33 4.2 Mise en service 33 4.3 Utilisation avec un casque 33 4.4 Utilisation de haut-parleurs 34 4.5 Signaux d'essai pour la sélection de la courbe d'oreille 34

5 Nettoyage 35 6 Dépannage 36 7 Caractéristiques techniques 37 8 Garantie 37

1 Sécurité et écologie

1.1 Cet appareil devra être utilisé exclusivement avec l'adaptateur secteur fourni (12 V c. c., 800 mA). Vérifiez si la tension indiquée sur l'adaptateur secteur est identique à celle utilisée dans votre région. L'utilisation de l'appareil avec un autre adaptateur secteur entraîne la perte de la garantie. 1.2 N'essayez jamais d'ouvrir le boîtier. Faites toujours effectuer les révisions par des techniciens qualifiés. 1.3 Ne laissez jamais l'appareil à proximité d'une source de chaleur (radiateur électrique, chauffage central) ou dans un endroit où il est exposé directement aux rayons du soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux températures inférieures à 0°C ou aux secousses. 1.4 Ne nettoyez jamais l'appareil à l'essence ou avec un diluant pour peinture. 1.5 Si vous savez que vous n'utiliserez pas l'appareil pendant un certain temps, débranchez l'adaptateur secteur. 1.6 Conformez-vous impérativement aux consignes données au point 4.1 Remarques importantes. 1.7 Si vous mettez l'appareil à la ferraille, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.

Nous vous remercions d'avoir choisi un produit AKG.

Si vous souhaitez bénéficier au maximum des avantages du HEARO 999 AUDIOSPHERE, veuillez lire attentivement le présent mode d'emploi avant de commencer à utiliser votre appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter au moment où vous en aurez besoin.

Pour les questions dépassant le cadre de ce mode d'emploi, veuillez consulter notre site Internet:

http://www.akg-acoustics.com/english/headphones/hearo999/faqs.htm

Votre HEARO 999 AUDIOSPHERE se compose des éléments suivants :

1 HEARO 999 AUDIOSPHERE Digital Processor 2 câbles de liaison stéréo pour raccorder votre HEARO 999 AUDIOSPHERE à votre chaîne audio, vidéo ou TV. 1 adaptateur secteur 1 câble à fibres de verre pour raccorder votre HEARO 999 AUDIOSPHERE sur une sortie numérique optique

Si les fournitures ne sont pas complètes, veuillez contacter immédiatement votre fournisseur AKG.

Kit d'installation en rack RMU 60 pour 1 ou 2 HEARO 999 AUDIOSPHERE

Le HEARO 999 AUDIOSPHERE Digital Processor est un processeur de signaux numériques dont la résolution exceptionnelle permet d'obtenir une qualité de son optimale avec les programmes aussi bien analogiques que numériques. Disposant de sorties pour les casques filaires stéréo et les haut-parleurs, cet équipement convient néanmoins aussi aux utilisations professionnelles.

Le HEARO 999 AUDIOSPHERE possède des entrées analogiques et numériques permettant de le connecter sans problème sur les sorties analogiques de chaines audio, vidéo ou TV, d'ordinateurs ou d'appareils à sortie numérique tels que lecteurs de CD et DVD ou télévision numérique.

Les signaux analogiques sont numérisés immédiatement après l'étage d'entrée. Le traitement des signaux, crucial pour la qualité du son, s'effectue entièrement sur le plan numérique.

Le HEARO 999 AUDIOSPHERE met pour la première fois à la disposition des utilisateurs quatre procédés uniques de spatialisation du son réunis sur un seul appareil :

• Acoustique virtuelle individuelle ou IVA, avec 7 fonctions commutables d'adaptation à l'oreille, pour une écoute au casque offrant une restitution spatiale du son absolument naturelle;
• Décodéur Dolby Pro-Logic pour la restitution parfaite du son HiFi, TV, PC ou video en formats Pro-Logic Surround analogue et numérique;
• Décodéur Dolby Digital pour la restitution optimale du son DVD multicanaux (AC3); VMAx permettant d'obtenir le son Surround avec deux haut-parleurs seulement.

Le HEARO 999 AUDIOSPHERE est logé dans un boîtier de 1 U de haut en largeur demi-rack de 19'', avec piètement amovible. En utilisant le kit d'installation en rack optionnel, vous pouvez loger un ou deux émetteurs l'un à côté de l'autre dans un rack 19''.

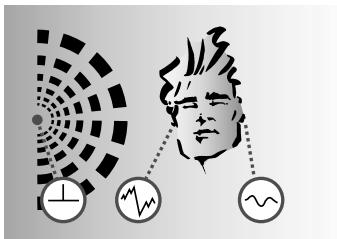

Un inconvénient de l'écoute au casque est le phénomène psycho-acoustique dit de « localisation dans la tête » : l'auditeur a l'impression que l'orchestre joue dans sa tête et non pas dans l'espace environnant. Le procédé IVA (Individual Virtual Acoustics) de traitement audio binaural, mis au point par AKG, produit, grâce aux fonctions dites d'adaptation à l'oreille, l'influence de la tête et du pavillon de l'oreille sur les ondes sonores reçues. Ce casque donne ainsi à l'auditeur l'impression que la source sonore se trouve à l'extérieur de sa tête.

Écoute naturelle : la tête et le pavillon de l'oreille modifient les ondes sonores différemment pour chaque oreille. Les décalages d'amplitude et de phase créent l'impression d'audition spatiale.

2.4 Généralités

Proesseur de qualité professionnelle

Possibilités de raccordement universelles

Traitement numérique des signaux

Acoustique virtuelle individuelle IVA

Dolby Pro Logic

Dolby Digital VMAX

Boîtier pour installation en rack

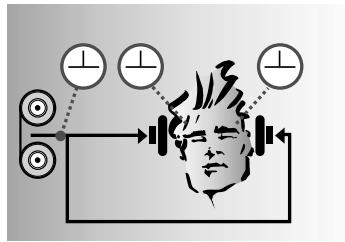

2.5 IVA - acoustique individuelle virtuelle

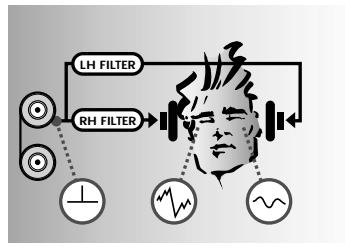

B: Écoute au casque : les décalages d'amplitude et de phase sont supprimés. Les sources sonores sont localisées dans la tête et non pas dans l'espace environnant. C: Écoute au casque avec IVA : la fonction d'adaptation à l'oreille fait que les signaux correspondant pour les deux oreilles à la figure A. L'impression acoustique redevient spatiale et naturelle.

2.6 Décodateur pro-logic dolby surround

À partir d'un signal stéréo à codage Pro-Logic, le décodeur Dolby Pro-Logic incorpore au HEARO 999 AUDIOSPHERE fournit deux signaux supplémentaires : un canal médian et un canal surround. Le processeur IVA transforme ces signaux en un signal binaural correspondant à une transmission par les quatre haut-parleurs de haute qualité (3 à l'avant, 1 à l'arrière). Ceci vous permet de profiter aussi avec le casque du son enveloppant spécifique de la technique Dolby Surround.

2.7 Décodéur dolby digital

Le décodeur Dolby Digital également intégré dans le HEARO 999 AUDIOSPHERE met les signaux numériques multicanaux au format Dolby pour une restitution parfaite via le casque. Le Dolby Digital assure une séparation des canaux nettement meilleure avec, au total, cinq canaux haut-parleurs. Ces signaux sont transformés par le processeur IVA en un signal binaural correspondant à la restitution du son par cinq haut-parleurs de haute qualité (3 à l'avant, Surround droit/gauche à l'arrière).

2.8 Processeur VMAX

Le processeur VMAX permet d'obtenir le son Surround avec deux haut-parleurs seulement. Le son spatial est obtenu selon le même principe que pour l'IVA à partir de signaux d'entrée analogiques ou numériques. Les haut-parleurs sont simulés à partir de signaux d'entrée au format Dolby Pro-Logic ou Dolby Digital. Dans le cas de signaux d'entrée stéréo, la distance entre des haut-parleurs placés très près l'un de l'autre (comme ceux d'un moniteur d'ordinateur) peut être augmentée virtuellement. On dispose du signal traité sur la sortie audio analogique. Vous pouvez donc restituer le signal VMAX avec un amplificateur stéréo normal.

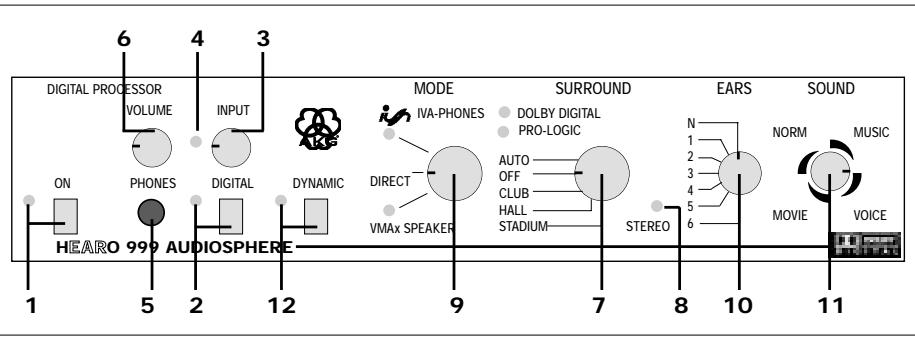

2.9 Éléments de commande 2.9.1 Face avant

1. ON : Touche pour permettre l'appareil sous tension/hors tension. Lorsque la LED verte à côté de la touche est allumée, l'appareil est sous tension.
2. DIGITAL : Touche de commutation entre l'entrée analogue et l'entrée numérique. Lorsque la LED verte à côté de la touche est allumée, l'entrée numérique est activée.
3. INPUT : Bouton rotatif de réglage de niveau sur l'entrée analogue. Lorsque vous passez sur l'entrée numérique, le réglage INPUT est mis hors fonction.
4. LED INPUT: Cette LED bicolore indique le niveau du signal sur l'entrée de l'électronique audio : vert vacillant ou fixe = niveau optimal; rouge = saturation.
5. PHONES: Prise jack stéréo de 6,3 mm pour le raccordement d'un casque stéréo filaire.
6. VOLUME : Bouton rotatif pour le réglage du volume du casque connecté sur l'embase PHONES (5).
7. SURROUND: Ce bouton rotatif à 5 positions qui se trouve sur le trajet du signal entre l'étage d'entrée et le commutateur MODE permet d'activer ou désactiver les deux décodeurs Dolby ou de traiter les signaux d'entrée stéréo normaux avec 3 programmes de réverbération différents. Le signal de sortie du sélectionneur SURROUND est transmis au processeur IVA ou VMAX, ou directement à la sortie, via le commutateur MODE.

AUTO: Ce mode permet d'activer automatiquement soit le décodeur Pro-Logic, soit le décodeur Dolby Digital, suivant que l'on a sur l'entrée un signal Pro-Logic ou un signal Dolby Digital. Une des deux LED vertes s'allume pour indiquer le décodeur activé. Si vous avez sur l'entrée un signal stéreo normal, nous vous recommandons de mettre le commutateur SURROUND (7) sur OFF; vous risquez sinon de n'avoir pas les résultats souhaités.

OFF : Les deux décodeurs Dolby sont coupés, le signal d'entrée arrive non modifié au selector MODE (9). Les LED DOLBY DIGITAL et PRO-LOGIC s'éteignent.

CLUB, HALL, STADIUM: simulation de l'acoustique de salles de différentes tailles.

1. STEREO: Cette LED verte indique les états suivants :

Signal stéreo sur l'entrée et sélecteur SURROUND (7) sur “OFF” :	LED STEREO allumée
Sélecteur SURROUND (7) sur “CLUB”, “HALL” ou “STADIUM” :
Sélecteur SURROUND (7) sur “AUTO” :	LED STEREO éteinte
Sélecteur MODE (9) sur “DIRECT” :
Sélecteur MODE (9) sur “IVA-PONES” ou “VMAX” et sélecteur SURROUND (7) sur “AUTO” :

1. MODE : bouton rotatif à trois positions pour commuter entre les trois modes suivants : IVA-PONES : Le processeur IVA est activé et intervient sur le signal arrivant à la sortie PHONES ou LINE. Lorsque ce mode est activé, la LED verte au-dessous de l'inscription IVA-PONES est allumée.

DIRECT : Dans ce mode, tous les processeurs de signaux sont coupés et tous les éléments de commande et témoins se trouvant à droite du sélecteur de mode sont hors fonction. Vous entendez le signal d'entrée stéreo inchangé, aussi bien avec les casques qu'avec les haut-parleurs qui pourraient être raccordés. Les LED IVA-PHONES et VMAX s'éteignent.

Si l'on a sur l'entrée un signal code Dolby Digital, il est transformé automatiquement en signal stéreo code Pro-Logic.

VMax : Le processeur VMax fournit un signal spatial pour la restitution par haut-parleurs. Lorsque ce mode est activé, la LED verte au-dessus de l'inscription VMax est allumée.

Remarque:

Important :

On a pour tous les modes le même signal sur toutes les sorties (PHONES et LINE OUT).

1. EARS : La forme du pavillon de l'oreille influe sur le son complexe reçu d'une façon caractéristique, différente d'une personne à l'autre. Lors de l'écoute au casque, cette fonction de transmission de l'oreille externe est supprimée, les sources sonores se trouvant immédiatement devant les oreilles. Le son entendu n'est donc pas naturel.

Pour permettre d'obtenir avec un casque une reproduction du son aussi naturelle que possible, AKG a mesuré de nombreuses fonctions de transmission de l'oreille externe et produit électroniquement 7 « courbes d'oreille » représentatives.

Le commutateur rotatif EARS vous permet, en mode IVA-PONES, de désirir entre une courbe d'oreille standard ("N") et six autres, celle qui vous semble la plus naturelle. En mode DIRECT et VMAX, le sélecteur EARS est hors fonction.

1. SOUND : Avec ce bouton rotatif à 12 positions, vous pouvez sélectionner, en mode IVA-PHONES, quatre programmes de tonalité différents avec trois réglages panoramiques pour chacun (haut-parleurs virtuels rapprochés, à distance moyenne, éloignés) :

NORM: Programme de tonalité de base pour tous types d'événement sonore.

MUSIC : Son linéaire neutre pour une restitution musicale analytique parfaite.

VOICE : Ce programme de tonalité optimisé pour la netteté phonique convient en particulier pour les émissions de radio ou télévision où la parole tient la plus grande place, mais aussi pour écouter les enregistrements de parole ou de chant en studio.

MOVIE : Ce programme qui simule le son typique des haut-parleurs de cinéma convient en particulier pour les films vidéo et DVD en format Dolby Surround ou Dolby Digital. En mode VMAx, on ne dispose que de la fonction panoramique.

Remarque:

1. DYNAMIC : Lorsque les signaux d'entrée sont codés Dolby Digital, il arrive que la dynamique (différence entre les passages les plus forts et les plus doux) soit si importante qu'un dialogue à voix BASSE n'est pas compréhensible.

Si la touche DYNAMIC n'est pas enforcée, la dynamique est réduite. On entend plus fort les passages de très faible intensité, moins fort les passages de très forte intensité. La LED témoin verte à côté de la touche est éteinte.

Lorsque la touche DYNAMIC est enfoncée, la dynamique de l'événement sonore est entièrement conservée et la LED témoin verte s'allume.

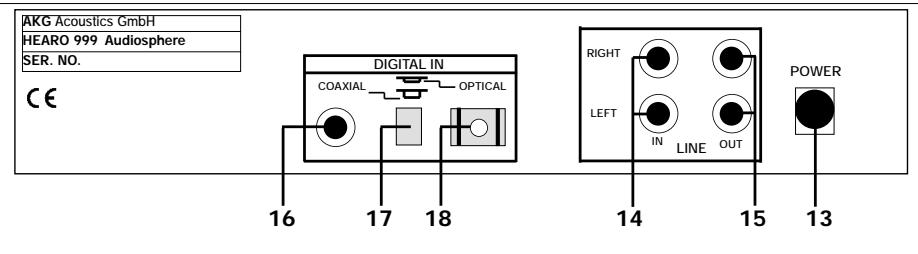

2.9.2 Face arrêté

1. POWER: Prise de raccordement pour adaptateur secteur.
2. LINE IN LEFT/RIGHT : entrées audio gauche et droite (prises cinch) pour signaux stéreo analogiques et signaux codés Pro-Logic.
3. LINE OUT LEFT/RIGHT : sorties audio analogiques gauche et droite (prises cinch). Le niveau de sortie dépend de la position du régulateur INPUT (3). Le réglage de VOLUME (6) est sans influence sur le niveau de sortie.
4. COAXIAL : Prise cinch pour câble coaxial (non fourni), pour le raccordement d'une source sonore numérique à sortie coaxiale.
5. DIGITAL IN : Touche de commutation entre l'entrée coaxiale et l'entrée optique.
6. OPTICAL: Prise d'entrée pour le câble à fibres de verre fourni, pour le raccordement d'une source audio numérique avec sortie optique.

L'appareil peut être soit installé sur son piétement, soit monté dans un rack 19" à l'aide du kit de montage RMU 60.

Veuillez raccorder le HEARO 999 AUDIOSPHERE à une sortie casque analogique (prise jack de 3,5 mm ou 6,3 mm) ou à une sortie LINE OUT ou REC OUT de votre amplificateur ou bien à une sortie numérique optique ou coaxiale.

La touche DIGITAL (2) doit être enfoncée uniquement lorsqu'on utilise des signaux numériques. Elle doit être relâchée lorsqu'on utilise des signaux audio.

1. Avant de raccorder le HEARO 999 AUDIOSPHERE à votre chaîne, mettez cette dernière hors tension.
2. Introduisez le connecteur cinch rouge (canal droit) d'un câble cinch-jack (fourni) dans l'embase rouge LINE IN RIGHT (14) et le connecteur cinch blanc (canal gauche) dans l'embase blanche LINE IN LEFT (14) en face arrêté du HEARO.
3. Connectez le jack stéréo du câble cinch-jack sur la sortie casque de votre chaîne.
4. Si la sortie casque de votre appareil est une prise jack de 6,3 mm, mettez un adaptateur 3,5 mm/6,3 mm sur le câble de raccordement et connectez ce dernier sur la sortie casque.
5. Avant de raccorder le HEARO 999 AUDIOSPHERE à votre chaîne, mettez cette dernière hors tension.
6. Raccordez à l'aide du câble cinch fourni l'embase blanche LINE OUT L ou REC OUT L de votre chaine avec l'embase blanche LINE IN LEFT (14) et l'embase LINE OUT R ou REC OUT R rouge avec l'embase rouge LINE IN RIGHT (14) en face arrêté du HEARO.
7. Mettez votre chaîne hors tension.
8. Raccordez à l'aide d'un câble coaxial (câble Cinch mono, non fourni) la sortie coaxiale de votre lecteur de CD ou DVD, de votre télévision numérique, etc., à l'embase coaxiale (16) au dos du HEARO.
9. L'entrée coaxiale est active à condition que la touche DIGITAL IN (17) ne soit pas enfoncée. Si la touche DIGITAL IN est enfoncée (17), appuyez une fois sur la touche pour activer l'entrée coaxiale.
10. Mettez votre chaîne hors tension.
11. Raccordez à l'aide du câble à fibres de verre fourni la sortie optique de votre lecteur de CD ou DVD, de votre télévision numérique, etc., à l'embase OPTICAL (18) au dos du HEARO.
12. L'entrée optique est active à condition que la touche DIGITAL IN (17) soit enfoncée. Si la touche DIGITAL IN (17) n'est pas enfoncée, appuyez une fois sur la touche pour activer l'entrée optique.

Raccordez chacune des deux entrées numériques à une source audio numérique différente et commutez entre les deux sources audio à l'aide de la touche DIGITAL IN (17).

1. Mettez votre chaîne hors tension.
2. Raccordez à l'aide du câble cinch fourni l'embase blanche "TAPE IN", "AUX IN" ou "PLAYBACK IN" de l'amplificateur à l'embase blanche LINE OUT LEFT (15) et l'embase rouge "TAPE IN", "AUX IN" ou "PLAYBACK IN" à l'embase LINE OUT RIGHT (15) au dos du HEARO.
3. Reportez-vous au mode d'emploi de l'amplificateur pour savoir comment recevoir et couper le signal aux entrées "TAPE", "AUX" ou "PLAYBACK". Sur la plupart des amplificateurs, on reçoit le signal lorsque la touche "TAPE MONITOR" est sur "marche"; il est coupé lorsque la touche est sur "arrêt".
4. Raccordez votre casque stéréo à l'embase PHONES (5). Vous pouvez régler le volume pour le casque à l'aide du réglage de VOLUME (6).
5. Connectez le câble c. c. de l'adaptateur secteur fourni sur la prise POWER (13) au dos du HEARO (Cf. Fig. 3).
6. Vérifiez si la tension indiquée sur l'adaptateur secteur est identique à la tension secteur utilisée. Si c'est le cas, branchez l'adaptateur secteur sur une prise secteur.

Voir chapitre 3.4 et 3.5, et Fig. 1

3.1 Raccordement à des sources audio

Remarque:

3.1.1 Raccordement à une sortie casque analogue

Voir diagramme de raccordement Fig.2

3.1.2 Raccordement à une sortie analogue LINE OUT/REC OUT Voir diagramme de raccordement Fig. 3

3.1.3 Raccordement à des sorties numériques coaxiales

Voir diagramme de raccordement Fig. 4

3.1.4 Raccordement à des sorties numériques optiques

Voir diagramme de raccordement Fig. 4

Remarque :

3.2 Sorties audio 3.2.1 LINE OUT

Voir diagramme de raccordement Fig. 4

3.2.2 PHONES

3.3 Branchement au secteur

Voir Fig. 6

3.4 Installation d'un HEARO 999

AUDIOSPHERE en rack

Voir Fig. 1b

Voir Fig. 1c.

1. Dévissez les deux vis de la face inférieure des deux éléments latéraux (piètement).
2. Déposez les éléments latéraux.
3. Placez une coulisse à autoblocage (19) sur chaque équerre de montage (20) de manière que les axes de la coulisse (19) s'engagent dans les trous de fixation de l'équerre (20).
4. Introduisez par l'arrière les coulisses (19) fixées aux équerres (20) dans les glissières de fixation de l'appareil.
5. Serrez les deux vis à fente en croix des coulisses (19) dans le sens des aiguilles d'une montre pour fixer les équcherres de montage (20) sur l'appareil.
6. Fixez la plaque vierge (21) à l'aide des vis fournies sur l'équerre droite ou gauche (20).
7. Fixez l'appareil dans le rack à l'aide des vis de montage fournies.

3.5 Montage de deux HEARO 999

AUDIOSPHERE en rack

1. Dévissez les deux vis de la face inférieure des deux éléments latéraux (piètements) de chaque appareil.
2. Déposez les éléments latéraux.
3. Fixez une équerre de montage (20) sur chacun des deux appareils, côte externe, comme indiqué aux alinéas 1 à 3 du point 3.4.
4. Introduisez une coulisse autoblocable (19) SANS EQUERRE DE MONTAGE (20) dans les glissières d'un des deux appareils, côte interne.
5. Introduisez le premier appareil avec la coulisse (19) sans équerre de montage (20) dans les glissières du second appareil.
6. Serrez les deux vis à clé de la coulisse du milieu (19) dans le sens des aiguilles d'une montre pour réunir les deux appareils.
7. Fixez les appareils dans le rack à l'aide des vis de montage fournies.

Avant la mise en service, veuillez lire attentivement les points suivants :

1. Lorsque vous changez de source audio sur votre chaine HIFI ou au moment où vous raccordez le HEARO 999 AUDIOSPHERE à la chaine, il risque de se produit des craquements susceptibles de provoquer des troubles de l'audition lors de l'écoute au casque avec un volume élevé. Mettez donc toujours le réglage de VOLUME (6) du HEARO sur Minimum avant de changer de source audio (radio, platine, lecteur de CD, etc.) ou de connecter le HEARO.
2. À partir d'une certaine intensité sonore, l'écoute au casque, surtout si elle est prolongée, risque de provoquer des troubles de l'audition.
3. Mettez l'appareil audio, vidéo ou TV auquel est raccordé le HEARO 999 AUDIOSPHERE sous tension.
4. Mettez le HEARO 999 AUDIOSPHERE sous tension en appuyant sur la touche ON (1).
5. Regardez si la LED DIGITAL verte (8) est allumée.

Si la LED DIGITAL verte (2) n'est pas allumée, l'électronique audio est raccordée aux entrées analogiques LINE IN LEFT et RIGHT (14).

1. Si la LED DIGITAL verte (8) est allumée, l'électronique audio est raccordée aux entrées numériques.

Dans ce cas, appuyez sur la touche DIGITAL (2) pour activer les entrées analogiques. La LED DIGITAL verte (2) s'éteint.

1. A l'aide du réglage INPUT (3), sur la face avant du HEARO, réglez le niveau d'entrée pour que la LED INPUT (4), à côté du réglage INPUT (3), vacille au rythme du signal d'entree ou reste allumée au fixe sur vert et passé un instant au rouge lors des passages les plus forts. Baissez le réglage INPUT (3) jusqu'à ce qu'il faut pour que la LED INPUT (4) ne passes plus au rouge.
2. Regardez si la LED DIGITAL verte (8) est allumée.

Si la LED DIGITAL verte (2) est allumée, l'électronique audio est raccordée à l'une des deux entrées numériques.

1. Si la LED DIGITAL verte (2) n'est pas allumée, appuyez sur la touche DIGITAL (8) pour activer les entrées numériques. La LED DIGITAL verte (2) s'allume.
2. Vérifiez la position de la touche DIGITAL IN (17).

Si vous avez raccordé votre source audio numérique à l'embase COAXIAL (16), la touche DIGITAL IN (17) doit être relâchée.

Si votre source audio numérique est raccordée à l'embase OPTICAL (18), la touche DIGITAL IN (17) doit être enfoncée.

Pour les signaux d'entrée numériques, il n'est pas nécessaire de régler le niveau d'entrée. Le réglage INPUT (3) est donc sans effet lorsque la touche DIGITAL (2) est enfoncée.

Si vous avez raccordé une source audio sur chacune des entrées numériques, vous pouvez passer d'une source audio à l'autre à l'aide de la touche DIGITAL IN (17). Il n'est toutefois pas possible d'écouter les deux sources audio en même temps.

1. Connectez votre casque sur l'embase PHONE (5) en face avant de l'émetteur.
2. Réglez le volume souhaité à l'aide du bouton VOLUME (6).

Si vous voulez entendre le signal stéréo non traité

1. Mettez le sélecteur MODE (9) sur "DIRECT".

Tous les processeurs audio sont désactivés. Les LED correspondantes ainsi que la LED STEREO (8) s'éteignent et les boutons rotatifs SURROUND (7), EARS (10) et SOUND (11) sont hors fonction.

1. Mettez le sélecteur MODE (9) sur "IVA-PONES".

Le processeur IVA est activé, la LED IVA s'allume.

1. Mettez le sélection SURROUND (7) sur "OFF". La LED STEREO (8) s'allume et vous entendez le signal stéreo traité IVA.
2. Sélectionnez la courbe d'oreille vous convenant.

Commencez par permettre le sélecteur EARS (10) sur “N” (courbe d'oreille standard). Essayez les 6 autres courbes d'oreille pour voir laquelle donne pour vous le son spatial le plus naturel. (Ce ne sera pas forcément la même chaque fois).

1. Sélectionnez la tonalité optimale à l'aide du sélecteur SOUND (11).

Vous pouvez, pour chacun des quatre réglages ("NORM", "MUSIC", "VOICE", "MOVIE"), modifier la distance entre les haut-parleurs simulés par IVA avec trois options possibles (rapprochés, distance moyenne, éloignés).

1. Si vous voulez ajouter au signal une simulation d'espace pour obtenir un effet acoustique

4.2.2 Sources audio numériques

N. B.:

4.3.2 Restitution stéréo avec IVA

« live », mettez le sélecteur SURROUND (7) sur “CLUB” (petite salle), “HALL” (salle moyenne) ou “STADIUM” (stade).

N. B. : La simulation de l'espace exigeant des opérations de calcul extrêmement complexes, la commutation se fait avec un retard d'une seconde environ.

4.3.3 Dolby surround et dolby digital

1. Mettez le sélecteur MODE (9) sur "IVA-PONES".
2. Mettez le sélecteur SURROUND (7) sur "AUTO". La LED STEREO (8) s'éteint.

Les signaux en format Dolby Surround Pro-Logic activent automatiquement le décodeur Dolby Surround Pro-Logic et la LED PRO LOGIC s'allume.

Les signaux en format Dolby Digital activent automatiquement le décodeur Dolby Digital et la LED DOLBY DIGITAL s'allume à la place de la LED PRO LOGIC.

Avec ce mode de fonctionnement, on ne peut pas utiliser la simulation d'un espace ("CLUB", "HALL", "STADIUM"). (Si vous mettez le sélecteur SURROUND (7) sur "CLUB", "HALL" ou "STADIUM" alors que vous avez un signal Dolby Digital sur l'entrée, le signal de sortie est mis sur muet et la LED INPUT (4) commence à clignoter sur rouge.)

1. Sélectionnez la courbe d'oreille vous convenant le mieux.

Commencez par permettre le selecteur EARS (10) sur " ^ (courbe d'oreille standard). Essayez les 6 autres courbes d'oreille pour voir laquelle donne pour vous le son spatial le plus naturel. (Ce ne sera pas forcément la même chaque fois).

1. Sélectionnez la tonalité optimale à l'aide du sélecteur SOUND (11).

Vous pouvez, pour chacun des quatre réglages ("NORM", "MUSIC", "VOICE", "MOVIE"), modifier la distance entre les haut-parleurs simulés par IVA avec trois options possibles (rapprochés, distance moyenne, éloignés).

4.4 Utilisation de haut-parleurs

Pour augmenter la distance apparente ("distance de base stéreo") entre deux haut-parleurs placés l'un à côté de l'autre (p. ex. haut-parleurs d'ordinateur, moniteurs à champ proche):

1. Mettez le sélecteur MODE (9) sur "VMAX".

La LED VMAX s'allume.

Raccordements, voir point 3.2.1 et Fig. 5

1. Mettez le sélection SURROUND (7) sur "OFF" si vous voulez avoir uniquement le son stéreo ou sur "CLUB", "HALL" ou "STADIUM" pour avoir le son stéreo avec simulation d'un espace. La LED STEREO (8) s'allume.

Angle à la base, voir Fig. 7

1. Réglez le sélecteur SOUND (11) en fonction de l'angle à la base du triangle formé par l'auditeur et les haut-parleurs sur "rapprochés" (< 10^), "distance moyenne" (env. ) ou "éloignés" (>30^). Le processeur VMAx simule pour chacune de ces trois positions une paire de haut-parleurs dont la position correspond à un angle à la base de.

Nous rappelons que, pour ce mode, le sélecteur SOUND (11) modifie uniquement l'espacement virtuel des haut-parleurs, sans influer sur la tonalité.

4.4.1 Dolby surround et dolby digital

Si vous voulez écouter dans les mêmes conditions des videos ou des programmes de télévision codés avec Dolby Surround Pro-Logic ou Dolby Digital, en utilisant votre paire de haut-parleurs stéréo :

1. Mettez le selecteur MODE (9) sur "VMAX". La LED VMAX s'allume.
2. Mettez le sélecteur SURROUND (7) sur "AUTO". La LED STEREO (8) s'é écodeur Dolby Surround Pro-Logic. La LED PRO LOGIC s'allume.

Les signaux en format Dolby Digital activent automatiquement le décodeur Dolby Digital. La LED DOLBY DIGITAL s'allume au lieu de la LED PRO LOGIC.

Avec ce mode de fonctionnement, on ne peut pas utiliser la simulation d'un espace ("CLUB", "HALL", "STADIUM"). (Si vous mettez le sélecteur SURROUND (7) sur "CLUB", "HALL" ou "STADIUM" alors que vous avez un signal Dolby Digital sur l'entrée, le signal de sortie est mis sur muet et la LED INPUT (4) commence à clignoter sur rouge.)

1. Réglez à l'aide du sélecteur SOUND (11) la distance entre les haut-parleurs simulés. Vous avez le choix entre trois positions (rapprochés, distance moyenne ou éloignés).

Nous rappelons que, pour ce mode, le sélecteur SOUND (11) modifie uniquement l'espacement virtuel des haut-parleurs, sans influer sur la tonalité.

Voir Fig. 8

4.5 Signaux d'essai pour la sélection de la courbe d'oreille

Si vous voulez adapter très exactement votre HEARO 999 AUDIOSPHERE à votre oreille, vous pouvez télécharger deux signaux d'essai en format WAV ou MP3 que vous trouverez sur le site internet d'AKG:

Le premier signal « applaudissements » sert à la préselection. Le deuxième signal « guitare acoustique solo » est un signal mono pur (niveau identique sur le canal droit et le canal gauche) pour l'accord précis.

Vous pouvez évidemment aussi utiliser les applaudissements et un signal mono à nombreuses impulsions (guitare acoustique solo) provenant d'un autre support.

1. Mettez le sélecteur MODE (9) sur "DIRECT".
2. Mettez le sélecteur SOUND (11) sur une des trois positions MUSIC.
3. Passez le signal d'essai « applaudissements »
4. Mettez le sélection MODE (9) sur "IVA-PONES" et le sélection EARS (10) sur "N". Comparez la sonorité du signal d'essay traité avec le signal d'essay non traité en mettant le sélection MODE (9) sur "DIRECT". Répétez cette opération pour chaque position du sélection EARS (10).
5. Notez les trois ou quatre courbes d'oreille pour lesquelles vous avez constaté la modification de la tonalité la plus faible par rapport au signal d'essay non traité et qui vous donnent le moins l'impression d'un son naturel.
6. Mettez le sélecteur MODE (9) sur "IVA-PHONES" et passez le signal d'essai "guitare solo" (signal mono).
7. Comparez alors entre elles, à l'aide du sélecteur EARS (10), les courbes d'oreille retenues au point 5.
8. Notez les courbes d'oreille pour lesquelles le signal d'essai est perçu comme un point venant du centre. Peu importe, pour ce test, que le signal soit perçu dans la tête ou à l'extérieur.
9. Les courbes d'oreille avec lesquelles le signal est perçu comme un point sont celles correspondant le mieux à la fonction de transmission de votre oreille. Votre HEARO 999 AUDIOSPHERE est désormais accordé de façon optimale à votre oreille et vous permet d'obtenir avec le casque une écoute spatiale naturelle.

5 Nettoyage

Pour nettoyer l'appareil, utilisez de préférence un chiffon doux humecté d'eau.

Problème	Cause possible	Remède
Pas de son	1. L'adaptateur secteur n'est pas raccordé au HEARO ou n'est pas branché sur le secteur.2. Le HEARO n'est pas sous tension ou n'est pas raccordé à un apparil audio-/video ou TV.3. L'apparil audio-/video ou TV raccordé est étant.4. Erreur dans le choix de l'entrée.5. Le réglage INPUT est sur zéro.6. Le réglage de volume de l' apparil audio-/video ou TV est trop bas.	1. Raccorder l'adaptateur secteur au HEARO ou le brancher sur le sec-teur.2. Mettre le HEARO sous tension ou le raccorder à un apparil audio-/video ou TV.3. Mettre l' apparil ou la chaine sous tension.4. Activer l'entrée utilisée (cf. points 4.3.1 et 4.3.2).5. Monter le réglage INPUT (cf. points 4.2.1 et 4.2.2).6. Augmenter le volume jusqu'à ce que le HEARO soit en service.
Restitution mono	1. L' apparil audio-/video ou TV raccordé est sur mono.2. Le HEARO n'est pas raccordé correctement à l' apparil audio/vidéo ou TV.	1. Mettre l' apparil sur stéreo.2. Vérifier le raccordement.
Souffle	1. Le niveau d'entrée audio du HEARO est trop bas.2. Le signal d'entrée est perturbé.	1. Monter le réglage de volume de l' apparil raccordé et/ou le réglage INPUT du HEARO.2. Contrôler l' apparil raccordé.
Son déformé	1. Le niveau d'entrée audio du HEARO est trop élevé.	1. Baiser le réglage de volume de l' apparil raccordé et/ou le réglage INPUT du HEARO.
Parasites	1. Appareils électriques mal déparasités.2. Source audio ou support sonore défectueux.	1. Eteindre les apparils suspects si ceci est possible.2. Vérifier la source audio ou le sup-port sonore.
Grave ou aigu trop forts	1. Réglage du grave ou de l'aigu de la source sonore.	1. Ajuster le réglage du grave et/ou de l'aigu.
La LED INPUT clignote sur rouge	1. Bien que l'on ait sur l'entrée un signal Dolby Digital, le sélecteur SURROUND est sur "CLUB", "HALL" ou "STADIUM".	1. Mettre le sélecteur SURROUND sur "AUTO".

7 Caractéristiques techniques

Entrées audio :	analogiques : embases cinch gauche/droite, convertisseurs 20 bits
	numériques : 1 x coaxiale, 1 x optique (commutable)
Sorties :	sortie audio analogique : embases cinch gauche/droite, convertisseurs 20 bits
Traitement numérique des signaux :	résolution 20/24 bits
Largeur de bande audio :	20 Hz à 24 kHz
LED INPUT :	-18 cB à 0 dB : verte ; >0dB : rouge
Alimentation :	12 V c.c., 800 mA
Poids :	env. 550 g

Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole du double D sont des marques déposées de Dolby Laboratories. Œuvres confidentielles non publiées. © 1992-1997 Dolby Laboratories. Tous droits réservés. VMAx est une marque déposée de Harman International.

8 Garantie

AKG accorde une garantie d'un an à partir de la date d'achat en cas de défaut de matériel ou de fabrication avéré. Toute utilisation non appropriée de même que les dégâts électriques ou mécaniques résultant d'une utilisation inadéquate ou d'une réparation inadaptée effectuée par un atelier non autorisé entraînent la perte de la garantie. Les réclamations au titre de la garantie ne seront prises en considération que si elles sont accompagnées de la facture d'achat. Les frais de port et de transport pour l'expédition de l'appareil en vue d'une réparation sous garantie ne peuvent être pris en charge par AKG; l'expédition est aux risques du client. La garantie n'est accordée qu'au premier acheteur.

Pagina

Interfaces de liaison universelles
