MODE D'EMPLOI VT7 ABIT

PAF ARE DA — (25 ré ARC RE À © RIRE À SRE EE fe » Hé

A. HEURE DURE RME À 5%

AREA © E : PRÉ GRR MT RERO FAURE à HOT 2 A à HÉMERO ER

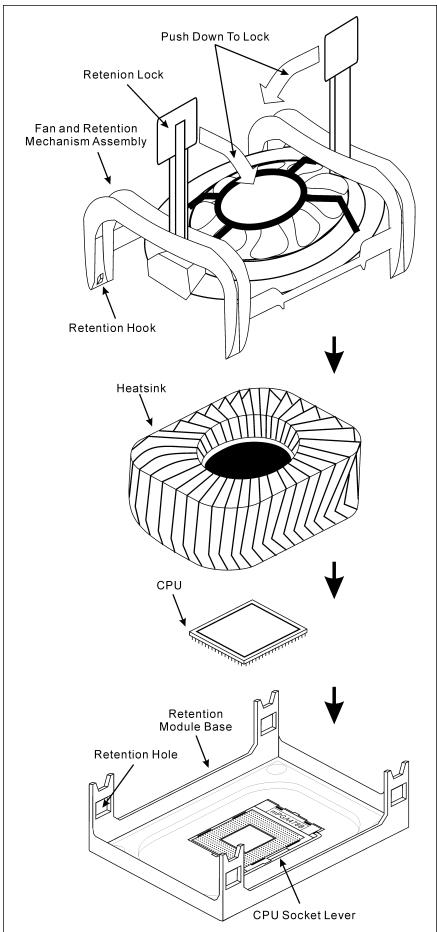

8 VT7 Guide d'Installation Rapide VT7 Guide d’Installation Rapide Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version complète du manuel utilisateur. Ce guide d'installation rapide est créé pour les assembleurs système expérimentés. S'il s’agit de votre premier essai pour installer un ordinateur, nous vous suggérons de lire d’abord le manuel en version complète ou de demander l’aide d’un technicien pour vous aider à configurer le système ordinateur. (Un manuel de l'utilisateur complet est disponible en naviguant dans le CD des pilotes et utilitaires fournis avec la carte mère.) Installer le Dissipateur de Chaleur du CPU et l'Assemblage du Ventilateur Cette carte mère fournit un support ZIF (Zero Insertion Force) Socket 478 permettant d'installer le Microprocesseur Intel” Pentium” 4. Le Ratnion Lock microprocesseur que vous achetez doit être muni d'un Pusn Down To Lock système de refroidissement avec dissipateur thermique Fan and Ratemion et ventilateur. Dans le cas contraire, veuillez en | "eensmaencr acheter un, conçu spécialement pour les microprocesseurs Pentium” 4 Socket 478. rd (re

1. Localisez le socle ZIF 478-broches sur la if

carte-mère. Serrez la Base du Module de qu Rétention sur la carte. Attention: Si vous utilisez un châssis spécialement Fetenton Hook conçu pour Pentium” 4, veuillez faire attention à l'emplacement des Clous en Métal ou des Espaceurs Host installés sur le châssis. Ne laissez jamais les Clous en Métal ou les Espaceurs entrer en contact des circuits imprimés ou des composants sur le PCB.

2. Tirez le levier du socle CPU sur les côtés jusque

sur un angle d’environs 90. Insérez le CPU avec l'orientation correcte. N'utilisez pas trop de force pour insérer le CPU; il n'ira que selon une seule orientation. Refermez ensuite le levier du socle tout en maintenant le CPU.

3. Placez le dissipateur de chaleur face vers le bas }

dans le CPU jusqu’à ce qu'il recouvre celui-ci CE complètement. Moduie Base

4. Placez le Ventilateur et Assemblage du

Mécanisme de Retient dans le dissipateur de chaleur. Assurez-vous que les quatre Verrous de Retient sur chaque côté du Ventilateur et du Mécanisme de Retient dans les Trous de Retient.

5. Pressez le Verrou de Retient sur les deux côtés du Pusccteitever

Ventilateur et du Mécanisme de Retient pour verrouiller ensemble avec la Base du Module de Retient.

6. Le Ventilateur, le Mécanisme de Retient et la Base du Module de Retient doivent maintenant être

verrouillés l’un sur l’autre avec le dissipateur de chaleur à l’intérieur. VT7

VT7 Guide d'Installation Rapide 9 Attention: N'oubliez pas de programmer la fréquence de bus correcte et le multiple pour votre processeur. Installer la Carte Mre dans le Châssis Une fois que vous aurez installé le processeur sur la carte mère, vous pourrez commencer à fixer la carte mère sur le châssis. Tout d’abord, vous avez besoin de fixer la carte mère sur le châssis. La plupart des châssis d'ordinateur possèdent une base sur laquelle il y a nombreux trous de montage permettant à la carte mère d’être fixée fermement, et en même temps d'éviter les court-circuits. Utilisez les talons ou les entretoises fixés sur le châssis pour fixer la carte mère. Installer des Modules RAM

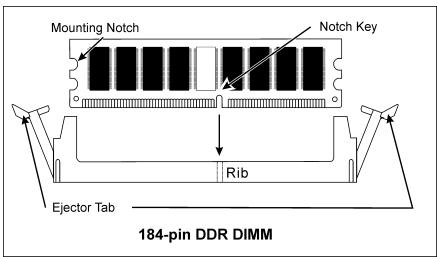

1. Localisez le socle DIMM sur la carte.

2. Maintenez les deux bords du module DIMM avec

précaution, en évitant de toucher ses connecteurs.

3. Alignez la touche du cran avec la ligne sur le

4. Pressez fermement le module dans les socles

jusqu'à ce que les languettes d’éjection sur les deux côtés du socle aillent automatiquement dans le cran de montage. Ne forcez pas à l'excès sur le 84-pin DDR DIMM module DIMM car celui-ci ne peut aller que selon une seule orientation. Bec Te

5. Pour enlever des modules DIMM, pressez simultanément les deux languettes d’éjection sur le socle,

puis sortez le module DIMM. Attention: L'électricité statique risque d’endommager les composants électroniques de l'ordinateur ou des cartes optionnelles. Avant de commencer ces procédures, assurez-vous de bien décharger toute l'électricité statique en touchant rapidement un objet métallique relié au sol. Connecteurs, Socles de connexion, Interrupteurs et Adaptateurs A l'intérieur du boîtier de n'importe quel ordinateur il y a plusieurs câbles et prises qui doivent être connectés. Ces câbles et prises sont habituellement connectés les uns après les autres aux connecteurs situés sur la carte mère. Vous avez besoin de faire attention au sens de connexion des câbles et, s’il y a lieu, remarquez la position de la première broche du connecteur. Vous installerez certains adaptateurs pour des besoins spéciaux, tels adaptateurs SCSI, adaptateurs AGP, etc. Lorsque vous les installez dans les emplacements situés sur la carte mère, veuillez les fixer sur le panneau arrière du châssis à l'aide des vis. Pour les informations détaillées, veuillez vous référer au manuel utilisateur en version complète. Brancher les connecteurs d'alimentation dans les connecteurs ATX12V Souvenez-vous que vous devez pousser le connecteur de votre alimentation fermement dans le connecteur ATXI2V pour assurer une bonne connexion. Configuration du BIOS Une fois le matériel installé complètement, démarrez l'ordinateur et allez sur l'item dans le BIOS pour configurer les paramètres du processeur. Pour les informations détaillées, veuillez vous référer à la version complète du manuel utilisateur. User’s Manual

10 Kpamwoe pyKosodemao no yemanoeke VT7 KparTkoe pyKOBOJCTBO n10 yCraHoBke VT7 Bone noxpoGuse cRexenHA © MATépHHCKOÏ ILIATE NPHBEIEHH B pyKOBONCTRE nozso8aTens. Kparkoe PYKORONCTRO NO YCTAHOBKe NPEXAHAENO IA ONMTHBX Cneumarncror. Ecau BH coGmpaere KOMIBIOTEP BIIePBHIE, OHHAKOMETECE CTIpBa € PYKOBOICTBOM HOABIOBATEIA HI NOHPOCHTE TEXHHKA HOMOUE B HACTPOÏKE KOMIBIOTPHOÏ CHCTEMBL. YcraHogka panyaTopa 4 BHTHNATOPA OXNAKAEHUA NpoUECCOpa Ha oro cueremnoï rare nenomsayerea rue31o ZIP (e nyaessm yermem yeranoskm) runa Socket 478" Pere ee zu npoueccopa Intel Pentium 4. B Komrekr Retenion Lock npuoperaemoro nponeccopa AODKHEL BXOAHTB pamarop 4 seuruaarop. B nporuBuom cayuae | sanansrotenton caenyer npuoGpecra pawmarop 4 Bemrmnarop, | MmAsentir npexmasiauennee Ju nponeccopa Pentium" 4 c pasremon "Socket 478".

1. Haïjure na cucreunoï mare 478-070
