SI7 - Carte mère ABIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ABIT
Modèle	SI7
Socket processeur	Socket 478 (ZIF)
Processeurs supportés	Intel Pentium 4
Type de mémoire	RIMM (232 broches)
Nombre de slots mémoire	2
Mémoire minimale	128 Mo
Mémoire maximale	2 Go
Connecteur d'alimentation	ATX12V
Format de carte	ATX
Refroidissement	Ventilateur et dissipateur thermique pour processeur
Installation	Guide d'installation rapide inclus
Configuration BIOS	Via le menu BIOS au démarrage
Entretien	Nettoyer régulièrement la poussière avec un chiffon doux et sec
Sécurité	Éviter les court-circuits en utilisant des entretoises isolantes
Pièces détachées	Disponibles auprès du fabricant ou revendeurs agréés
Réparabilité	Réparation par un technicien qualifié recommandée

FOIRE AUX QUESTIONS - SI7 ABIT

Quel type de processeur la carte mère ABIT SI7 supporte-t-elle ?

La carte mère ABIT SI7 supporte les processeurs Intel Pentium 4 avec un Socket 478 (ZIF).

Quelle quantité maximale de mémoire puis-je installer ?

Vous pouvez installer jusqu'à 2 Go de mémoire RIMM (232 broches) répartis sur les deux slots.

Comment installer le processeur correctement ?

Ouvrez le levier du socket à 90°, insérez le processeur sans forcer (une seule orientation possible), puis refermez le levier. Fixez ensuite le dissipateur thermique avec son ventilateur.

Quel type de connecteur d'alimentation est requis ?

La carte mère utilise un connecteur d'alimentation ATX12V. Assurez-vous de pousser fermement le connecteur pour une bonne connexion.

Comment configurer le BIOS après l'installation ?

Démarrez l'ordinateur et appuyez sur la touche appropriée (souvent Suppr ou F2) pour entrer dans le BIOS. Configurez les paramètres du processeur et autres périphériques.

Quelle est la mémoire minimale requise ?

La mémoire minimale est de 128 Mo sous forme de module RIMM.

Puis-je utiliser des modules mémoire autres que RIMM ?

Non, la carte mère accepte uniquement les modules RIMM (232 broches). N'essayez pas d'insérer d'autres types de mémoire.

Comment fixer la carte mère dans le boîtier ?

Utilisez des entretoises ou talons pour éviter les courts-circuits. Placez la carte mère sur les supports et vissez-la solidement.

Que faire si le processeur chauffe trop ?

Vérifiez que le ventilateur et le dissipateur thermique sont correctement installés. Assurez-vous que la pâte thermique est appliquée et que le ventilateur fonctionne.

Où puis-je trouver le manuel complet de la carte mère ?

Le manuel complet se trouve sur le CD Driver & Utilities fourni avec la carte mère. Il contient des informations détaillées sur la configuration et le dépannage.

MODE D'EMPLOI SI7 ABIT

Série SI7 Guide d'Installation Rapide 7

Kapitole pokyneniya no ychtaobnke SI7 cepn. 9

Série SI7 guide d'installation rapide

Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version complète du manuel utilisateur. Ce guide d'installation rapide est créé pour les assembleurs système expérimentés. S'il s'agit de votre premier essai pour installer un ordinateur, nous vous suggérons de lire d'abord le manuel en version complète ou de demander l'aide d'un technicien pour vous aider à configurer le système ordinateur (A complete user's manual is available via browsing the Driver & Utilities CD that came packed with this motherboard).

Installer le processeur

Cette carte mère fournit un support ZIF (Zero Insertion Force) Socket 478 permettant d'installer le Microprocesseur Intel Pentium 4. Le microprocesseur que vous achetez doit être muni d'un système de refroidissement avec dissipateur thermique et ventilateur. Dans le cas contraire, veillez en acheter un, conçu spécialement pour les microprocesseurs Pentium 4 Socket 478.

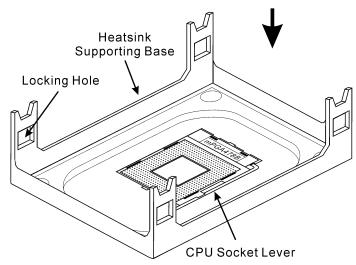

1. Placez le Socket 478. Fixez la base support du dissipateur thermique sur la carte mère.

Attention: Si vous utilisez un châssis conçu spécialement pour Pentium 4, veuillez faire attention à l'emplacement des clous ou spacers métalliques si ceux-ci sont déjà installés sur le châssis. Faites attention de ne pas laisser les talons (studs) ou entretoises (spacers) métalliques en contact avec des fils ou des parties de circuit imprimé se trouvant sur le PCB.

1. Tirez de côté le levier de l'emplacement du CPU et tirez-le vers le haut à 90 degrés. Insérez le Microprocesseur en respectant une bonne orientation. Ne pas utiliser une force excessive en insérant le CPU ; il s'installe uniquement dans une position. Fermez le levier d'emplacement en maintenant le Microprocesseur en place.

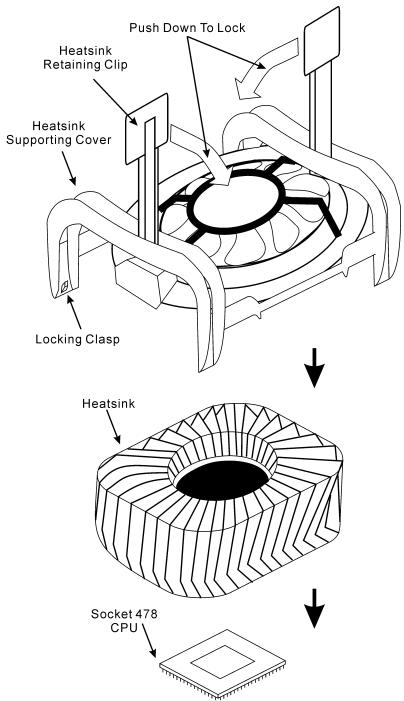

2. Mettez le dissipateur thermique face au microprocesseur jusqu'à ce qu'il le couvre complètement.
3. Mettez le couvercle support du dissipateur thermique sur le dissipateur thermique. Assurez-vous que les quatre verrous situés sur chaque côté du couvercle support vont bien dans les trous de verrouillage.
4. Poussez les attaches de maintenance se trouvant de chaque côté du couvercle support pour le rendre solidaire de la base support. Faites-le dans la direction en poussant les attaches.

1. Le couvercle support et la base du dissipateur thermique doivent maintenant être fermement fixés l'un à l'autre, fermement avec le dissipateur thermique à l'intérieur.

Attention: N'oubliez pas de régler une fréquence de Bus et un coefficient multiplicateur corrects pour votre processeur.

Installer la carte mre dans le chassis

Une fois que vous aurez installé le processeur sur la carte mère, vous pourrez commencer à fixer la carte mère sur le châssis. Tout d'abord, vous avez besoin de fixer la carte mère sur le châssis. La plupart des châssis d'ordinateur possèdent une base sur laquelle il y a nombreux trous de montage permettant à la carte mère d'être fixée fermement, et en même temps d'éviter les court-circuits. Utilisez les talons ou les entretoises fixés sur le châssis pour fixer la carte mère.

Installer la mémoire système

Cette carte mère dispose de 2 emplacements RIMM 232-broches pour les extensions mémoire. La mémoire minimum est de 128MB et la mémoire maximum est de 2GB RIMM.

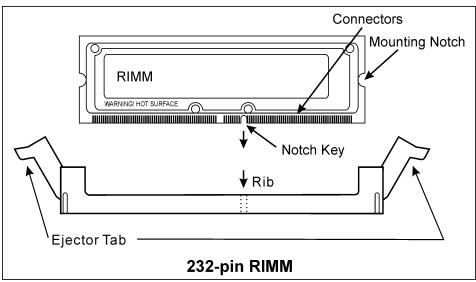

Insérez le module RIMM dans l'emplacement d'extension comme illustré dans le schéma. Notez comment le module est verrouillé dans l'emplacement. Ceci assure qu'il n'y a qu'une manière d'insérer le module RIMM. Pressez fermement le module RIMM dans l'emplacement RIMM ; assurez-vous que le module est installé complètement dans l'emplacement RIMM.

Connecteurs, socles de connexion, interrupteurs et adaptateurs

À l'intérieur du boîtier de n'importe quel ordinateur il y a plusieurs câbles et prises qui doivent être connectés. Ces câbles et prises sont habituellement connectés les uns après les autres aux connecteurs situés sur la carte mère. Vous avez besoin de faire attention au sens de connexion des câbles et, s'il y a lieu, remarquez la position de la première broche du connecteur. Vous installez certains adaptateurs pour des besoins spéciaux, tels adaptateurs SCSI, adaptateurs AGP, etc. Lorsque vous les installez dans les emplacements situés sur la carte mère, veuillez les fixer sur le panneau arrière du châssis à l'aide des vis.

Pour les informations détaillées, veuillez vous référer au manuel utilisateur en version complète.

Brancher les connecteurs d'alimentation dans les connecteurs ATX12V

Souvenez-vous que vous devez pouvoir pousser le connecteur de toute alimentation fermement dans le connecteur ATX12V pour assurer une bonne connexion.

Configuration du BIOS

Une fois le matériel installé complètement, démarrez l'ordinateur et allez sur l'item dans le BIOS pour configurer les paramètres du processeur. Pour les informations détaillées, veuillez vous reférer à la version complète du manuel utilisateur.

BoJee IOIOIO6HbIe CBeIeHnO MaTePnHcKo IIIaTe IpiHBeIeHb B pyKOBOCTBE IOJIb3OBaTeJI. KpaTKeO pyKOBOCTBO IO yCTaHOBKe IpeHa3NaYeHO IJIa OIIbTHbIX CneIHaJIHcTOb. EcJIN BbI cObnpaTe KOMIIbOTep BInpBbIe, O3HAKOMbTEcB CInepBa C pyKOBOCTBOM IOJIb3OBaTeJI HJI NIOIIPOcHTe TEXHnKa IIOMOyB HacToPoKe KOMIIbOTepHO ChTeMbl.

Ha 3ToI cHCTeMHoI IIaTe HcNoJIb3yEtcra IHe3IO ZIP (c HUJIeBHM ycHIIeM yctAHOBKN) TIIa 'Socket 478'ДIa IIpoIeCCopa Intel Pentium 4. B KOMIIIEKT IIpHO6peTaemO IO IIpoIeCCopa DOJIKbI bXoJITb paIHaTOp N BeHTIIaTOP. B IIpoTHBM cIJyae cJIeYet IIpHO6peCTn PAIHaTOp IN BEHTINTop, IIpeJDA3HaueHHeIe IJIPOIeCCopa Pentium 4 c pa3bEmom Socket 478'.

1. Habile sur la carte mère 'Socket 478'. Assemblez l’élément chauffant du radiateur sur le côté de la carte.
