UA-101 - Interface audio EDIROL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio USB
Caractéristiques techniques principales	8 entrées analogiques, 8 sorties analogiques, 2 entrées numériques, 2 sorties numériques, 24 bits/96 kHz
Alimentation électrique	Alimentation par USB ou adaptateur secteur
Dimensions approximatives	320 mm x 210 mm x 50 mm
Poids	1,5 kg
Compatibilités	Windows, macOS, compatible avec la plupart des logiciels de production audio
Fonctions principales	Enregistrement et lecture audio, monitoring direct, contrôle de niveau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Utiliser uniquement l'alimentation fournie, éviter l'exposition à l'eau et à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, idéal pour les musiciens et les producteurs

FOIRE AUX QUESTIONS - UA-101 EDIROL

Comment installer le EDIROL UA-101 sur mon ordinateur ?

Pour installer le EDIROL UA-101, téléchargez les pilotes appropriés depuis le site officiel d'Edirol, puis suivez les instructions d'installation fournies. Assurez-vous que l'appareil est connecté à votre ordinateur avant de commencer l'installation.

Pourquoi mon EDIROL UA-101 ne fonctionne-t-il pas avec mon logiciel de musique ?

Vérifiez que le EDIROL UA-101 est sélectionné comme périphérique d'entrée et de sortie dans les paramètres audio de votre logiciel. Assurez-vous également que les pilotes sont à jour et que l'appareil est correctement alimenté.

Comment résoudre les problèmes de latence avec le EDIROL UA-101 ?

Pour réduire la latence, accédez aux paramètres audio de votre logiciel et diminuez la taille de la mémoire tampon. Vous pouvez également essayer d'augmenter la fréquence d'échantillonnage dans les paramètres du périphérique.

Mon EDIROL UA-101 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble USB est en bon état. Essayez de le brancher sur un autre port USB ou un autre ordinateur pour vérifier s'il fonctionne.

Comment mettre à jour le pilote du EDIROL UA-101 ?

Visitez le site web d'Edirol et recherchez la section de support pour télécharger la dernière version du pilote. Suivez les instructions d'installation pour mettre à jour le pilote sur votre ordinateur.

Est-il possible d'utiliser le EDIROL UA-101 avec un appareil mobile ?

Le EDIROL UA-101 est principalement conçu pour une utilisation avec des ordinateurs. Pour une utilisation avec des appareils mobiles, assurez-vous que l'appareil prend en charge l'USB OTG et utilisez un adaptateur approprié si nécessaire.

Comment connecter plusieurs EDIROL UA-101 en série ?

Il n'est pas recommandé de connecter plusieurs EDIROL UA-101 en série. Pour une configuration multi-périphériques, envisagez d'utiliser un hub USB ou d'autres interfaces audio compatibles.

Que faire si le son est déformé ou grésillant ?

Vérifiez les paramètres de votre logiciel pour vous assurer que le EDIROL UA-101 est correctement configuré. Essayez de réduire la taille de la mémoire tampon et assurez-vous que votre ordinateur n'est pas surchargé avec d'autres applications.

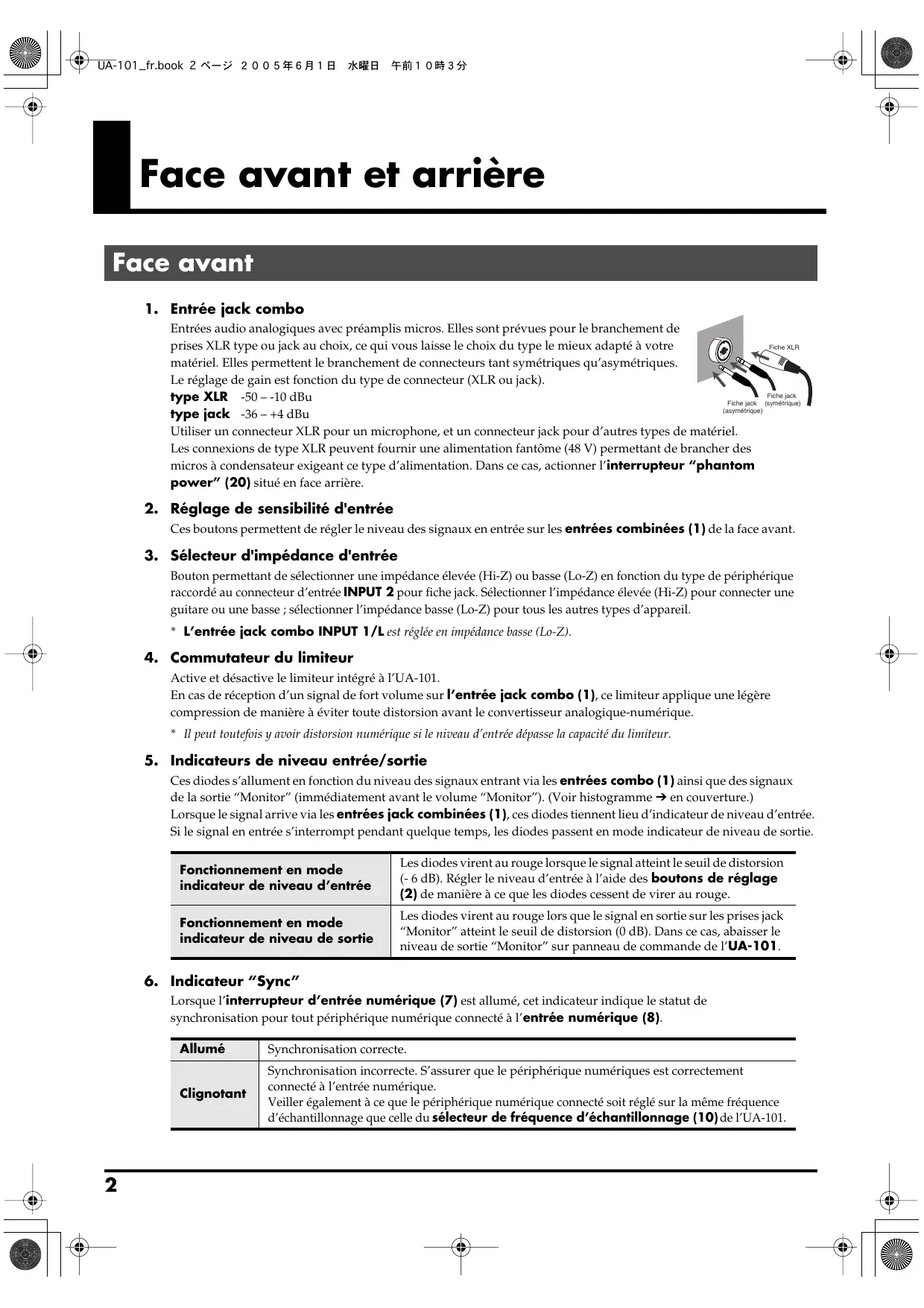

MODE D'EMPLOI UA-101 EDIROL

Entrées audio analogiques avec préamplis micros. Elles sont prévues pour le branchement de prises XLR type ou jack auchioix, ce qui vous laisse lechioix du type le mistrés adapté à votre matériel. Elles permettent le branchement de connecteurs tant symétriques qu'asymétriques. Le réglage de gain est fonction du type de connecteur (XLR ou jack).

type XLR -50--10 dBu

type jack -36- +4 dBu

Utiliser un connecteur XLR pour un microphone, et un connecteur jack pour d'autres types de matériel.

Les connexions de type XLR peuvent fournir une alimentation fantôme (48 V) permettant de brancher des micros à condensateur exigeant ce type d'alimentation. Dans ce cas, actionner l'interrupteur "phantom power" (20) situé en face arrêté.

2. Réglage de sensibilité d'entrée

Ces boutons permettent de regler le niveau des signaux en entrée sur les entrées combinées (1) de la face avant.

3. Sélecteur d'impédance d'entrée

Bouton permettant de selectionner une impedance elevée (Hi-Z) ou basse (Lo-Z) en fonction du type de périhérique raccordé au connecteur d'entrée INPUT 2 pour fiche jack. Sélectionner l'impédance elevée (Hi-Z) pour connecter une guitare ou une basse; sélectionner l'impédance basse (Lo-Z) pour tous les autres types d'appareil.

• L'entrée jack combo INPUT 1/L est reglee en impédance basse (Lo-Z).

4. Commutateur du limiteur

Active et désactive le limueur intégré à l'UA-101.

En cas de réception d'un signal de fort volume sur l'entrée jack combo (1), ce limiteur applique une légère compression de manière à éviter toute distorsion avant le convertisseur analogique-numérique.

• Il peut toute fois y avoir distorsion numérique si le niveau d'entrée dépasse la capacité du limiteur.

5. Indicateurs de niveau entrée-sortie

Ces diodes s'allument en fonction du niveau des signaux entrant via les entrées combo (1) ainsi que des signaux de la sortie "Monitor" (immediatement avant le volume "Monitor"). (Voir historogramme en couverture.) Lorsque le signal arrive via les entrées jack combinées (1), ces diodes tiennent lieu d'indicateur de niveau d'entree. Si le signal en entree s'interront pendant quelques temps, les diodes passent en mode indicateur de niveau de sortie.

Fonctionnement en mode indicateur de niveau d'entrée	Les diodes virent au rouge lorsque le signal atteint le seuil de distorsion (-6 dB). Régler le niveau d'entrée à l'aide des boutons de réglage (2) de manière à ce que les diodes cèssent de virer au rouge.
Fonctionnement en mode indicateur de niveau de sortie	Les diodes virent au rouge lorsque le signal en sortie sur les prises jack “Monitor” atteint le seuil de distorsion (0 dB). Dans ce cas, abaiser le niveau de sortie “Monitor” sur panneau de commande de l'UA-101.

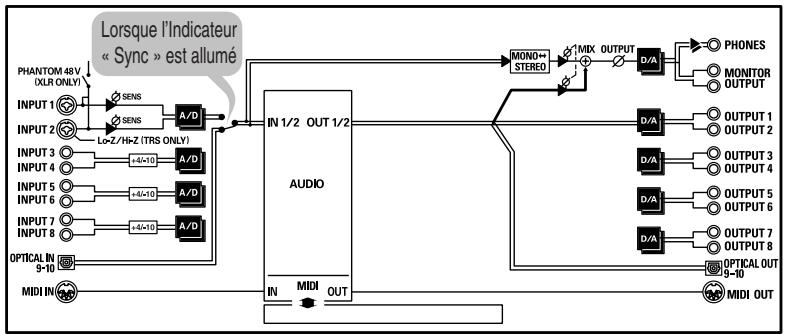

6. Indicateur "Sync"

Lorsque l'interrupteur d'entrée numérique (7) est allumé, cet indicateur indique le statut de synchronisation pour tout péripérisque numérique connecté à l'entrée numérique (8).

Allumé	Synchronisation correcte.
Clignotant	Synchronisation incorrecte. S'assurer que le périphérique numériques est correctement connecté à l'entrée numérique. Veiller également à ce que le périphérique numérique connecté soit réglé sur la même fréquence d'échantillonnage que celle du sélecteur de fréquence d'échantillonnage (10) de l'UA-101.

7. Commutateur d'entrée numérique

Enfonce ce bouton (bouton enforcé) en cas d'enregistrement à partir des entrées numériques. Permet de synchroniser l'UA-101 avec un péphérique numérique branché sur l'entrée numérique (8). (mode de synchronisation externe)

8. Connecteur d'entrée numérique (optique)

S'utilise pour permettre l'entrée d'un signal audio numérique à partir d'un lecteur de CD/MD/DAT ou tout péripérisque similaire.

Un signal numérique en entrée vial'entrée numérique est identifié comme entrées audio EDIROL UA-101 9-10 en cas d'enregistrement sur l'ordinateur.

Activer l'interrupteur d'entrée numérique (7) pour enregistrer ce signal numérique. Le signal en entrée doit avoir la même fréquence d'échantillonnage que celle sélectionnée par le/selecteur de fréquence d'échantillonnage (18).

9. Connecteur de sortie numérique (optique)

S'utilise pour permettre la sortie d'un signal audionumérique vers un enregistrure de MD/DAT ou tout péripérisque similaire. Les signaux en sortie des connecteurs EDIROL UA-101 9-10, qui sont les sorties audio de l'ordinateur, proviennent de la sortie numérique de l'UA-101.

10. Sélecteur de fréquence d'échantillonnage

Permet de définir la fréquence d'échantillonnage pour l'enregistrement et la lecture. En cas de modification de ce réglage, il est nécessaire de fermer tous les logiciels ouverts, de mettre l'UA-101 hors tension, puis de le rallumer.

Ce réglage doit correspondre à celui du logiciel utilisé. En mode de synchronisation externe (selecteur d'entrée numérique sur ON), le périhérique doit également être réglé sur la même fréquence d'échantillonnage.

[Limitations en cas d'utilisation de la fréquence de 192 kHz]

L'entrée et la sortie numériques sont inopérantes.
- Les entrées jack 7/8 et les sorties jack 7/8 sont inopérantes.

11. Sélecteur STEREO/MONO (section monitoring direct)

Déterminé si le monitoring du signal d'entrée se fait mode stéréophonique (STEREO) ou monophonique (MONO). Pour le mode monophonique, enforcer la touche ( ↓ bouton enforcé).

Par exemple, si une guitare est branchée sur l'entrée INPUT 2 uniquement, utiliser la position MONO ( ↓ bouton enforcé). Meme lorsque le réglage monophonique est sélectionné (MONO), le signal audio est envoyé en stéreo vers l'ordinateur via USB.

12. Interrupteur de commande logicielle monitoring direct (section table de mixage en monitoring direct)

Enfonce le bouton (bouton enforcé) pour contrôler la table de mixage en monitoring direct (voir historigramme → en couverture) à partir d'un logiciel compatible ASIO 2.0 ou du panneau de commande de l'UA-101. Lorsque ce commutateur est activé, il est possible de commander le volume de monitoring, le panoramicique et les paramètres ON/OFF de chaque jack d'entrée ainsi que de chaque sortie de l'ordinateur à partir du logiciel.

(voir "panneau de commande de l'UA-101")

Lorsque ce bouton est en position OFF, le paramétrage de la table de mixage est inopérant, ce qui permet de contrôler les signaux en entrée et en sortie ainsi que les sorties de l'ordinateur. C'est là un moyen pratique de désactiver les paramètres définis dans le logiciel lorsqu'il est nécessaire de contrôler les connexions, etc.

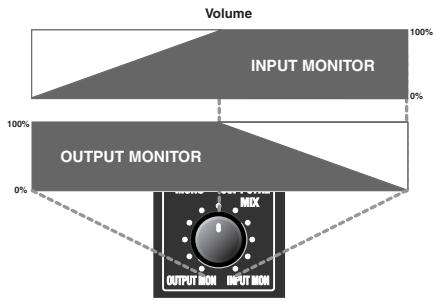

Règle le volume du moniteur.

Tournier le bouton vers la gauche (vers "OUTPUT MONITOR") pour baisser le volume du signal en entrée sur les prise jack. Tournier le bouton vers la droite (vers "INPUT MONITOR") pour baisser le volume du signal en sortie de l'ordinateur. Lorsque le bouton est régé au milieu, le son provenant de l'ordinateur et celui parvenant aux entrées sont à 100% de capacité.

14. Volume de monitoring/commutateur de mise sous tension

Règle le volume du signal liént sur la sortie casque (16) et sur les sorties jack "Monitor" (27).

Sert également à la commutation entre les modes marche (ON) et veille (STANDBY).

15. Témoin de mise sous tension

S'allume lorsque l'appareil est sous tension.

16. Prise casque

Le signal provenant de l'ordinateur et celui parvenant aux entrées jack sont mélangés et redirigés sur cette sortie.. Régler la balance entre niveaux d'entrée et de sortie à l'aide du bouton de volume de monitoring direct (13). Mème lorsqu'un casque est connecté, le son sortant des sorties jacks "Monitor" (27) de la face arrêtè n'est pas coupé.

17.Voyant USB

S'allume en cas de branchement de l'appareil sur une ordinateur via un cable USB.

Vire au rouge	L'UA-101 est correctement reconnu par l'ordinateur en mode Hi-Speed USB mode (p. 4)
Témoin lumineux vert	L'UA-101 est correctement reconnu par l'ordinateur en mode Full-Speed USB mode (p. 5)

• Si levoyant USB clignote, cela peut dire que l'UA-101 n'a pas eté reconnu.

Face arrière

18. Borne de mise à la terre

19. Adaptateur jack AC

Connector l'adaptateur secteur sur cette prise.

• Ne pas utiliser un autre adaptateur secteur que celui fourni, sous peine de dysfonctionnements.

20. Interrupteur d'alimentation fantôme

Interrupteur marche/arrêt pour l'alimentation fantôme des connecteurs XLR des entrées combinées (1) situées sur la face avant.

• Cet interrupteur doit être laxé sur la position OFF (tou à droite) à moins que des micros à condensateur exigeant une alimentation fantôme ne soient branchés sur les connecteurs XLR. L'apport de cette tension d'alimentation à un micro électrodynamique ou à un apparéil audio peut endommager celui-ci. Consulter le mode d'emploi du microphone pour en connaître les caractéristiques exactes. (Tension d'alimentation fantôme de l'UA-101 : 48 Vcc, maximum 8 mA)

21. Commutateur mode Hi-Speed USB

Permet d'utiliser l'UA-101 en mode Hi-Speed USB (USB 2.0, 480 Mb/s) ou en mode USB Full-Speed USB (USB 1.1, 12 Mb/s).

• En cas de changement de mode USB effectué à l'aide de cet interrupteur, le changement ne prend effet qu'après mise hors tension, puis remise sous tension de l'UA-101.

Mode i-Speed (USB2.0, 480 Mb/s)

Mettre l'interrupteur sur la position Hi-Speed USB si l'UA-101 est raccordé à un périphérique compatible USB 2.0.

Ce mode permet d'exploiter au maximum les possibilités de l'appareil : 10 entrées (Ins) et 10 sorties (OUTs).

• Si l'UA-101 est correctement reconnu par l'ordinateur en mode Hi-Speed USB, l'indicateur USB vire au rouge. Si l'indicateur clignote, cela peut dire que l'UA-101 n'a pas été correctement reconnu, parce que l'ordinateur ne prend pas en charge la norme USB 2.0 ou pour toute autre raison.
• Le mode USB Hi-Speed n'est exploitable que sous Windows XP.

Mettre l'interrupteur sur la position OFF si l'UA-101 est raccordé à un périphérique compatible USB 1.0. Ce mode permet d'exploiter 2 entreprises (INs) et 2 sorties (OUTs).

• Si l'UA-101 est correctement reconnu par l'ordinateur en mode Full-Speed USB, l'indicateur USB vire au vert. Si levoyant USB clignote, cela peut dire que l'UA-101 n'a pas eté reconnu.

[Limites en Mode USB Full-Speed (USB1.1, 12 Mb/s)]

• Seules les fréquences d'échantillonnage de 44.1 et 48 kHz sont disponibles.

Si le commutateur de selection de la fréquence d'échantillonnage est sur une autre position que 44,1 ou 48 kHz, l'indicateur USB (17) clignote et l'UA-101 ne fonctionne pas.

22. Sélecteurs de niveau d'entrée

Selectionnent le gain des entrées jacks 3 à 8 (26).

	Niveau d'entrée nominal	Niveau d'entrée maximal
-10 (dBu)	+4dBu	+16dBu
-10 (dBu)	-10dBu	+9dBu

23. Connecteurs MIDI IN/OUT

Permettent le branchement de péripériques MIDI à des fins de transmission et de réception de signaux MIDI.

24. Connecteur USB

Permet le branchement de l'UA-101 sur l'ordinateur. Utiliser imperativement le cable USB fourni.

25.Sortiesjacks1à8(niveau de sortie nominal: +4 dBu)

Ces jacks transmettent des signaux audio analogiques Ils prenent en charge les signaux de sortie symétriques.

26.Sortiesjacks3a8

Permettent d'acheminer des signaux en provenance d'une table de mixage, d'un périphérique audio ou d'un expandeur MIDI. Ils prennten en charge les signaux d'entrée symétriques.

27. Prises jack de monitoring des signaux de sortie

Le signal audio en provenance des différentes entrées jack et le signal audio en sortie des différents connecteurs audio de l'ordinateur sont mélangés et envoyés sur ces prises jack de monitoring.

Le panneau de commande de l'UA-101 permet de régler le niveau d'entrée de chaque entrée jack et le niveau de sortie de chaque sortie audio.

Pour tout complément d'information, voir "Panneau de commande de l'UA-101".

Pour exploiter l'UA-101 une fois celui-ci raccordé à l'ordinateur, il est nécessaire d'installer le pilote voulu.

Ce chapitreporte sur l'installation du pilote nécessaire à l'exploitation de l'UA-101 en mode USB Hi-Speed sous Windows XP.

Si l'UA-101 est utilisé en mode USB Full-Speed, il faut impératifement charger le pilote situé dans le réseau USB1 du CD-ROM fourni.

Pour plus d'information du l'installation, voir le fichier Readme_E.htm, dans le repertoire correspondant.

Si le système d'exploitation de l'ordinateur n'est pas Windows XP, utiliser le pilote voulu, qui figure dans le réseau USB1 du CD-ROM. Ne pas manquer de dire le fichier Readme_E.htm (situé dans chaque réseau) avant installation du pilote.

• Windows XP/2000
  Répétoire USB1 \ XP2K du CD-ROM
  Windows Me/98
  Répétaire USB1\Me98 du CD-ROM
  Mac OS
  Répétoire USB1\ du CD-ROM
• Installer impératifement le pilote prévu pour le système d'exploitation de l'ordinateur.

L'UA-101 étant déconnecté, démarrez Windows.

Ouvrir une session Windows en tant qu'utilisateur doté de droits d'administration (Administrateur, par exemple).

2 Ouvrir la boite de dialogue Propriétés Systeme.

1. Dans le menu de démarrage Windows, désir Control Panel (panneau de configuration).
2. Dans "Choisissez une catégorie",clinquer sur"Performances et maintenance".
3. Dans "ou désissez une icône du Panneau de configuration", cliquer sur l'icone Systeme.

3 Cliqueur sur I'onglet Matériel, puis cliqueur sur [Signature du pilote].

La boîte de dialogue Options de signature du pilote s'affiche.

4 Veiller à sélectionner l'option "Ignorer" de la boîte de dialogue "Options de signature du pilote".

Si l'option "Ignorer" est sélectionné, cliquer sur [OK]. Dans le cas contraire, prendre note du paramètre actuel ("Aviser" ou "Bloquer"), le modifier en sélectionnant "Ignorer" et cliquer sur [OK].

5 Cliqueur [OK] pour fermer la boite de dialogue Propriétés Systeme.

6 Fermer tous les logiciels (applications) actifs.

Fermer également toutes les fenêtres évientuèlement ouvertes. Tout programme de type antivirus, etc., en cours d'exécution doit être fermé également.

7 Se munir du CD-ROM.

et l'introduire dans le lecteur de I'ordinateur.

?

Un "pilote" est un calculi qui sert à transférer les données entre l'UA-101 et le calculi tournant sur toute ordinateur, l'ordinateur et l'UA-101 étant reliés par un cable USB. Le pilote assure la circulation des données entre le calculi et l'UA-101.

MEMO

Selon la configuration de l'ordinateur, l'icone

Système s'affiche éventuellesment dans le

Panneau de configuration (Vue classique). Dans ce cas, double-cliquer sur l'icone Systeme.

MEMO

Si l'on a modifie la configuration des "Options de signature du pilote", rétablier la configuration d'origine après installation du pilote.

8 Cliquer sur le bouton Demarrer de Windows et selectionner l'option "Exécuter" La boîte de dialogue Exécuter s'affiche.
9 Dans le champ "Open" de la boite de dialogue, saisir l'objet ci-dessous et cliquer sur [OK].

(lettre du lecteur) : \Driver\setup.exe

• La lecture du lecteur est "D:" dans l'exemple qui nous occupe, mais elle peut être différente sur votre ordinateur. Spécifier la lecture du CD-ROM utilisé.

10 La boîte de dialogue Driver Setup (paramétrage du pilote) s'affiche. Cliqueur sur [Next].
11 Clique une nouvelle fois sur [Next] pour lancer l'installation. L'installation commence.

Si l"options de signature du pilote" selectionnee n'est pas "Ignorer", la boite de dialogue suivante s'affiche.

Si une boîte de dialogue compteant un point d'exclamation ("!") s'affiche,

1. cliquer sur [Continuer].
2. L'installation commence.

Si une boîte de dialogue compteant une croix ("X") s'affiche,

1. cliquer sur [OK].
2. Lorsque le message "Assistant ajust de nouveau matériel" s'affiche, cliquer sur [Terminer].
3. Revenir à l' étape 1 (p. 6) et réinstaller le pilote en représentant toute la méthode.

12 La boite de dialogue "Setup is now ready to install the drivers" (installation des pilotes imminente) s'affiche. Le moment est venu d'installer le pilote.
13 Mettre le commutateur USB Hi-Speed (panneau arriere de l'UA-101) sur la position ON.

14 Le branchement de l'UA-101 sur l'ordinateur doit se faire à l'aide d'un cable USB.

1. L'interrupteur d'alimentation étant sur la position « STANDBY » (veille), brancher l'adaptateur secteur sur l'UA-101.
2. Brancher le cordon d'alimentation de l'adaptateur sur une prise secteur.
3. Le branchement de l'UA-101 sur l'ordinateur doit se faire à l'aide d'un cable USB.

15 Allumer le UA-101 à l'aide de l'interrupteur principal. Près de la barre des tâches, de l'ordinateur, le message “Nouveau matériel détecté” s'affiche. Veuillez patienter.

Si le message "Windows peut effectuer la même action à chaque fois que vous introduizez un disque ou connectez un périphérique avec ce type de fichier"s'affiche, cliquez sur [Annuler].

Pour vérifier la dette du lecteur, cliquer sur le menu Demarrer, puis selectionner Poste de travail dans le menu qui s'affiche. Dans la fenetre qui s'affiche alors, prendre note de la dette attribuée au lecteur de CD-ROM dans lequel on a introduit le CD-ROM (etape 7). La dette (D:) ou (E:) figurant en regard de l'icone du lecteur de CD-ROM constitute le nom de ce dernier.

Une fois les connexions effectuees,mettre sous tension les differents apparéils dans l'ordre indiqué. Ne pas respecter cet ordre peut entraîner des dysfonctionnements et/ou endommager les enceintes ou tout autre apparéil.

Abaisser le volume de toute enceinte ou ampli externe avant demettre les appeareils sous tension. Un son peut se faire entendre à la mise sous tension alors même que le volume est à zéro; c'est là un phénomène parfaitement normal.

16 Si le "Connect to Windows Update to search for software?" s'affiche, selectionner "No" et cliquer sur [Next].
17 S'assurer que la mention "EDIROL UA-101" est présente. Sélectionner alors l'option "Search for the best driver in these locations" et cliquer sur [Next].

Si l'« options de signature du pilote » sélectionnée n'est pas "Ignorer", la boîte de dialogue suivante s'affiche.

Si une boîte de dialogue compteant un point d'exclamation ("!") s'affiche,

1. cliquer sur [Continuer].
2. L'installation commence.

18 La boîte de dialogue “Completing the Found New Hardware Wizard (Assistant Nouveau matériel)” s'affiche.

Cliqueur [Terminer].

Près de la barre des tâches, de l'ordinateur, le message "Nouveau matériel détecté" s'affiche. Veuillez patienter.

19 Dans la boîte de dialogue Driver Setup, cliquer sur [Close].

L'installation du pilote est alors terminée.

Si la boîte de dialogue « Change System Settings » s'affiche,.Cliquer sur [Yes].Windows redémarre automatiquement.

Si l'on a modifié la configuration des options de signature du pilote ("Driver Signing Options") (point 4, p. 17), rétablit la configuration d'origine après redémarrage de Windows.

1. Ouvrir une session Windows en tant qu'utilisateur ayant installé le pilote.
2. Dans le menu de démarrage Windows, désir Control Panel (panneau de configuration).
3. Dans "Choisissez une catégorie", cliquer sur "Performances et maintenance".

4. Dans "ouCHOISEZ une icone du Panneau de configuration", cliquer sur I'icone Systeme. La boite de dialogue Propriétés Systeme s'affiche.

5. Selon la configuration de l'ordinateur, l'icone Système peut s'afficher directement dans le Panneau de configuration (vue classique). Dans ce cas, double-cliquer sur l'icone Système.

6. Cliqueur sur l'onglet Matériel, puis cliqueur sur [Signature du pilote]. La boîte de dialogue Options de signature du pilote s'affiche.

7. Dans la boîte de dialogue options de signature du pilote Driver Signing Options, rétablier les paramètres d'origine ("Avertir" ou "Bloquer") et cliquer sur [OK].
8. cliquer sur [OK]. La boîte de dialogue Propriétés Systeme se ferme.

Il convient alors, pour avoir la garantie d'un traitement régulier des signaux audio et MIDI, de paramétre le système de manière à donner la priorité aux tâches de fond. ( "Donner la priorité aux tâches de fond")
