MODE D'EMPLOI UA-25 EDIROL

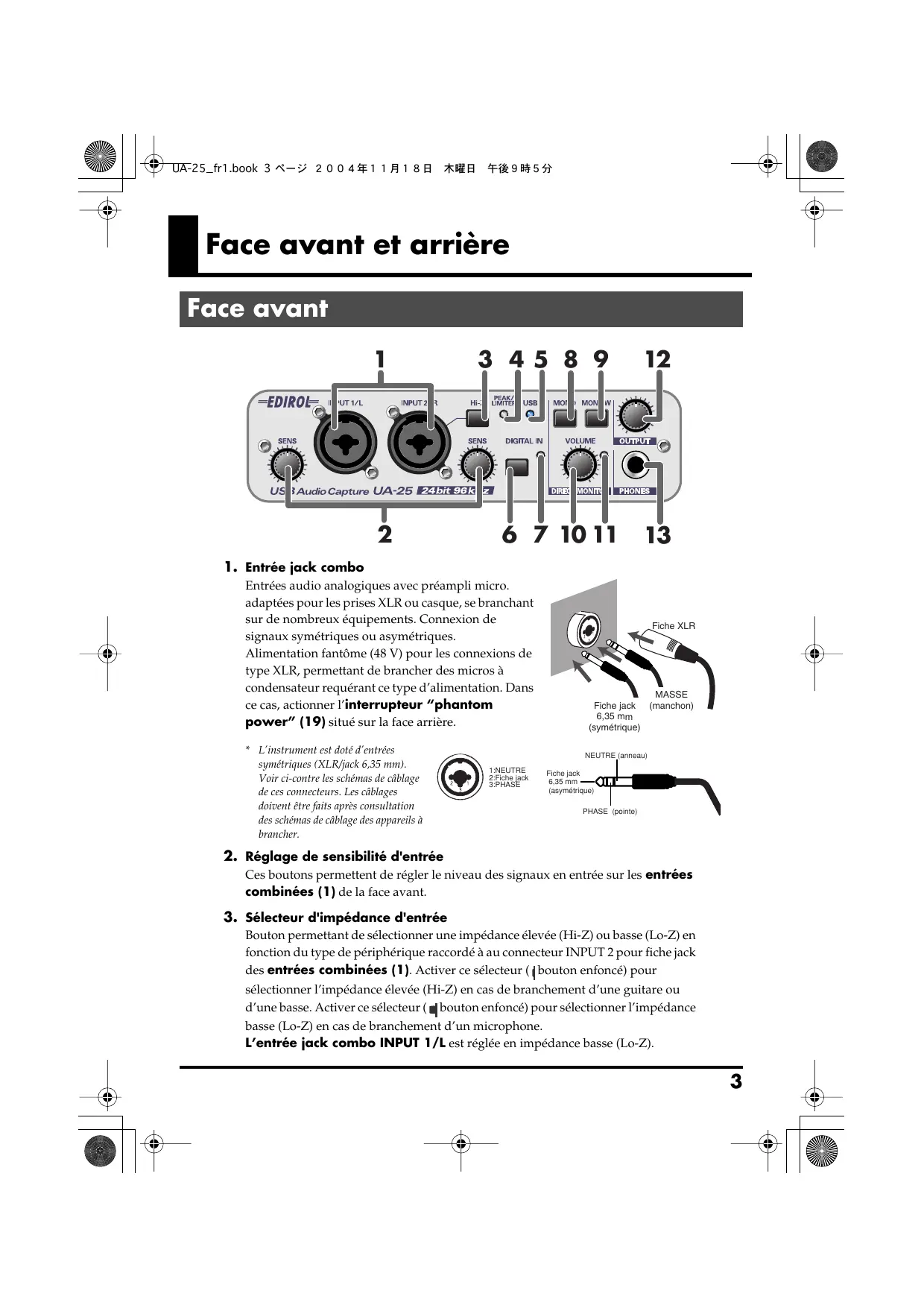

Le témoin tient lieu d’indicateur de crète. Régler à l’aide des boutons « SENS » le niveau d’entrée de chaque prise de manière à éviter que l’indicateur de crête n’émette une lumière rouge.

Émet une lumière bleutée lorsque l’UA-25 est raccordé à un ordinateur à l’aide d’un câble USB et qu’il est reconnu par l’ordinateur.

Permet de se synchroniser avec un périphérique numérique branché sur l’entrée numérique (16).

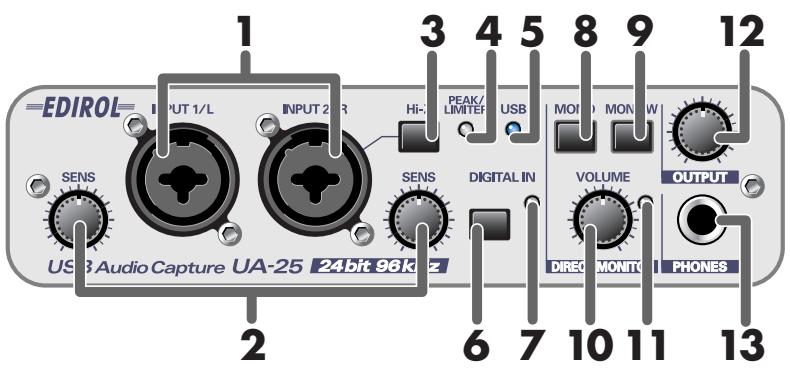

Commutateur d’entrée numérique

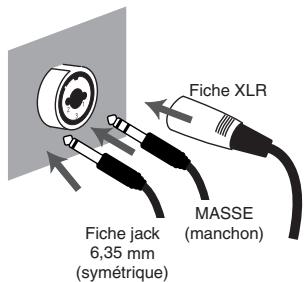

Le signal en entrée sur les entrées combinées (1) est transmis à l’ordinateur. Le signal audio transmis par l’ordinateur via le câble USB « traverse » l’UA-25 et revient à l’ordinateur.

* Lorsque le commutateur de l’entrée numérique est activé, aucun son n’est émis par les enceintes de l’ordinateur.

* Lorsque le commutateur de l’entrée numérique est activé, les paramètres de la section Direct Monitor sont inopérants. En d’autres termes, le commutateur de la section Direct Monitor (8), le sélecteur STEREO/MONO (9) et le bouton de volume de la section Direct Monitor (10) sont également inopérants.

Si une guitare est branchée sur l’entrée INPUT 2/R uniquement, utiliser la position MONO ( bouton enfoncé). Même si le paramètre MONO est sélectionné, le signal audio envoyé via USB à l’ordinateur est stéréo. * Si le commutateur de l’entrée numérique (6) est activé, le sélecteur STEREO/MONO est inopérant.

9. Commutateur de monitoring (section Direct Monitor)

Détermine si le signal en entrée sur les entrées combinées (1) doit être présent sur la sortie casque (13) et sur les sorties principales (14). Les logiciels compatibles ASIO 2.0 (Cubase, etc.) peuvent piloter directement l’activation et la désactivation du monitoring. On (Témoin Direct Monitor allumé)

Le signal d’entrée est présent sur les sorties de l’appareil.

(Témoin Direct Monitor éteint)

Le signal d’entrée n’est pas présent sur les sorties de l’appareil. Utiliser ce paramètre si le signal audio est transmis à l’ordinateur ou s’il est contrôlé directement par le biais d’une table de mixage externe.

* Ce paramètre n’a aucun effet sur le signal en entrée sur l’entrée numérique (16).

10. Volume de monitoring (section Direct Monitor)

Règle le volume auquel le signal en entrée sur les entrées combinées (1) est transmis sur la sortie casque (13) et sur les sorties principales (14). Lorsque ce bouton est tourné à fond vers la droite, le volume du signal de monitoring est de +6 dB.

11. Témoin de monitoring (section Direct Monitor)

Ce témoin s’allume si le monitoring (“Direct Monitor”) est activé, et s’éteint si le monitoring est désactivé. Si le commutateur de l’entrée numérique (6) est activé, le témoin de monitoring s’éteint et la fonction Direct Monitor est inopérante.

12. Volume de sortie

Règle le volume du signal présent sur la sortie casque (13) et sur les sorties principales (14).

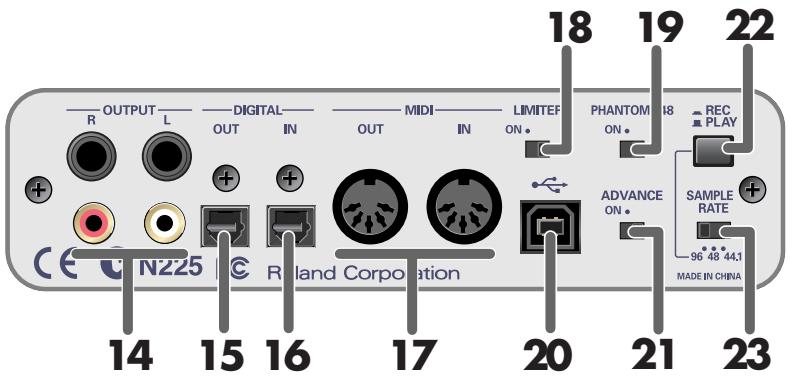

Prise réservée au branchement d’un casque d’écoute Le signal présent sur cette sortie est le même que celui présent sur les sorties principales (14). Le signal est présent sur les sorties principales même lorsqu’un casque est raccordé à l’appareil.

Utiliser ce connecteur pour envoyer un signal audionumérique vers un appareil numérique de type enregistreur de minidisque (MD) ou de DAT, etc. La connexion nécessite un câble optique.

MIDI à des fins de transmission et de réception de signaux MIDI.

* Les prises MIDI IN/OUT sont inopérantes en mode pilote standard (p. 7).

18. Commutateur du limiteur

Active et désactive le limiteur matériel de l’UA-25. Si le signal en entrée sur les entrées combinées (1) présente une crète soudaine, le limiteur applique une légère compression de manière à éviter toute distorsion au niveau du convertisseur analogique-numérique. * Il peut toutefois y avoir distorsion numérique si le niveau d’entrée dépasse la capacité du limiteur.

XLR. L’apport de cette tension d’alimentation à un micro électrodynamique ou à un appareil audio peut endommager celui-ci. Consulter le mode d’emploi du microphone pour en connaître les caractéristiques exactes.

(Tension d’alimentation fantôme maximale de l’UA-25 : 48 Vcc, 8 mA)

20. Connecteur USB Le câble USB sert au branchement de l’UA-25 sur l’ordinateur.

Activation du pilote UA-25 fourni à des fins d’enregistrement, de lecture et de traitement d’un signal audio en provenance d’un logiciel séquenceur ou d’un logiciel de traitement audio en bénéficiant d’une qualité et d’une stabilité supérieures. Off (mode pilote standard) Sélectionner ce mode si l’on utilise un logiciel exploitant le pilote audio standard fourni avec le système d’exploitation de l’ordinateur. * La fréquence d’échantillonnage est de 44,1 kHz et 16 bits quel que soit la position du commutateur de fréquence d’échantillonnage de l’UA-25. * Les prises MIDI IN/OUT sont inopérantes en mode standard.

22. Sélecteur REC/PLAY (96 kHz)

Lorsque l’UA-25 est réglé sur la fréquence de 96 kHz, ce commutateur sélectionne le mode enregistrement (REC) ou lecture (PLAY) à 96 kHz. Si l’on modifie la position de ce commutateur, il est alors nécessaire de déconnecter le câble USB reliant l’UA-25 à l’ordinateur, puis de rebrancher ce câble.

23. Sélecteur de fréquence d’échantillonnage

Détermine la fréquence d’échantillonnage pour l’enregistrement et la lecture des données audio. Si l’on modifie la position de ce sélecteur, il est alors nécessaire de fermer tous les logiciels ouverts, de déconnecter le câble USB reliant l’UA-25 à l’ordinateur, puis de rebrancher ce câble. * L’appareil ne fonctionne à 96 kHz qu’en mode Avancé. En outre, ne pas oublier de régler le sélecteur 96 kHz REC/PLAY (96 kHz) en fonction de la tâche à effectuer : enregistrement (position REC) ou lecture (PLAY). * En mode pilote standard (commutateur ADVANCE « tout à droite »), la fréquence d’échantillonnage est de 44,1 kHz quelle que soit la position du sélecteur Sample Rate.

Ouvrir une session avec un nom d’utilisateur disposant des droits d’administration (par ex. Administrateur).

1. Cliquer sur le bouton Démarrer de Windows et sélectionner Panneau de configuration dans le menu.

2. Dans “Choisissez une catégorie”, cliquer sur

“Performances et maintenance”.

3. Dans “ou choisissez une icône du Panneau de configuration”, cliquer sur l’icône Système. g.signature

Selon la configuration de l’ordinateur, l’icône Système peut s’afficher directement dans le Panneau de configuration (vue classique). Dans ce cas, double-cliquer sur l’icône Système.

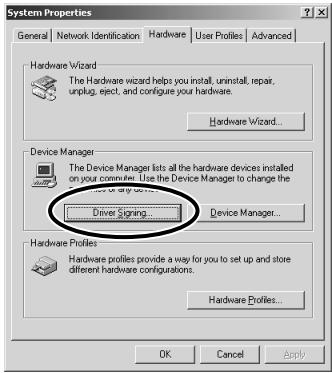

Ouvrir la boîte de dialogue Options de signature du pilote.

Dans le menu Démarrer sélectionnerPoste de travail. Dans la fenêtre qui s’affiche, noter la lettre correspondant au lecteur de CD-ROM dans lequel vous avez inséré le CDROM à l’étape 7. La lettre (D:) ou le (E:) affichée par l’icône est celle du lecteur de CD-ROM.

La boîte de dialogue SetupInf s'affiche.

Vous êtes maintenant prêt à installer le pilote.

11 1. Cliquer sur [Continuer]. 2. Poursuivre l’installation.

Une boîte de dialogue comportant le symbole “x” s’affiche.

1. Cliquer sur [OK]. 2. Lorsque le message “Assistant ajout de nouveau matériel” s’affiche, cliquer sur [Terminer].

3. Revenir à l’étape 1 (p. 8) et réinstaller le pilote en reprenant toute la procédure.

Taper ce qui suit dans le champ “Copier les fichiers depuis”, puis cliquer sur [OK]. (lettre du lecteur):\Driver\USB_XP2K * Taper la lettre affectée au lecteur de CD de votre ordinateur (par exemple, E: ou F:). Si l’option “Que voulez-vous faire ?” (point 4) n’a pas été configurée sur “Ignorer”, la boîte de dialogue “Installation matériel” s’affiche.

Une boîte de dialogue comportant le symbole “!” s’affiche.

1. Cliquer sur [Continuer]. 2. Poursuivre l’installation.

Cliquer sur le bouton Démarrer de Windows, puis dans le menu qui s’affiche, choisir Paramètres | Panneau de configuration. Dans le Panneau de configuration, double-cliquer sur l’icône Système.

La boîte de dialogue

Options de signature du pilote s'affiche.

S’assurer que le paramètre “Vérification de la signature du fichier” est configuré sur “Ignorer”.

S’il est paramétré sur “Ignorer”, cliquer sur [OK]. Dans la négative, prendre note du paramètre indiqué (“Aviser” ou “Bloquer”). Choisir ensuite “Ignorer” et cliquer sur [OK].

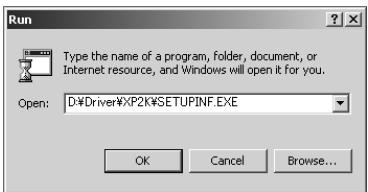

6 Poste de travail. Dans la fenêtre qui s’affiche, vérifiez la lettre attribuée au lecteur de CD-ROM dans lequel vous avez inséré le CD-ROM à l’étape 7. La lettre du lecteur est le (D:) ou le (E:) affiché par le lecteur de CD-ROM .

(nom du lecteur) : \Driver\XP_2k\SETUPINF.EXE

* Dans cet exemple explicatif, la lettre du lecteur indique “D:”. La lettre du lecteur (ici “D:”) n’est pas forcément celle de votre ordinateur. Taper la lettre affectée au lecteur de CD de votre ordinateur (par exemple, E: ou F:). La boîte de dialogue SetupInf s'affiche. Vous êtes maintenant prêt à installer le pilote.

11 Si “Vérification de la signature du fichier” est sur “Aviser” 1. Cliquer sur [Oui]. 2. Poursuivre l’installation.

Si “Vérification de la signature du fichier” est sur “Bloquer”

1. Cliquer sur [OK]. 2. Lorsque le message “Assistant ajout de nouveau matériel” s’affiche, cliquer sur [Terminer].

3. Revenir à l’étape 1 (p. 11) et réinstaller le pilote en reprenant toute la procédure.

Taper ce qui suit dans le champ “Copier les fichiers depuis”, puis cliquer sur [OK]. (nom du lecteur) : \DRIVER\XP_2k * Taper la lettre affectée au lecteur de CD de votre ordinateur (par exemple, E: ou F:). Si le paramètre “Vérification de la signature du fichier” (étape 4) n’est pas mis sur “Ignorer”, la boîte de dialogue “Signature numérique introuvable” s’affiche.

Si “Vérification de la signature du fichier” est sur “Aviser”

1. Cliquer sur [Oui]. 2. Poursuivre l’installation.

L’installation du pilote est terminée. Ensuite, nous vous recommandons d’activer le traitement en tâche de fond sur votre ordinateur, pour que le traitement audio et MIDI soit aussi régulier que possible. (➔ “Activation du traitement en tâche de fond”)

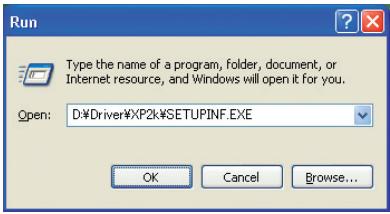

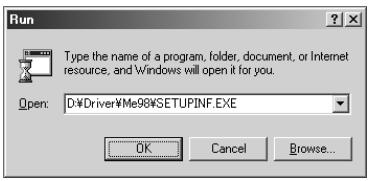

La boîte de dialogue “Exécuter...” s’affiche.

Dans la boîte de dialogue qui s’affiche, saisir les données suivantes dans le champ “Ouvrir”, puis cliquer sur [OK].

Poste de travail. Dans la fenêtre qui s’affiche, vérifier la lettre attribuée au lecteur dans lequel on a introduit le CDROM à l’étape 3. La lettre du lecteur est le (D:) ou le (E:) affiché par le lecteur de CD-ROM .

(nom du lecteur) : \Driver\Me98\SETUPINF.EXE La boîte de dialogue SetupInf s'affiche.

Vous êtes maintenant prêt à installer le pilote. * Dans l’exemple, le lecteur est identifié par la lettre “D:”. La lettre du lecteur (ici “D:”) n’est pas forcément celle de votre ordinateur. Taper la lettre affectée au lecteur de CD de votre ordinateur (par exemple, E: ou F:).

(➝ “Paramètres du pilote”)

Introduisez-le dans le lecteur de CD de votre ordinateur.

Cliquez pour sélectionner le lecteur dans lequel le système est installé, puis cliquez sur [Continue].

Procédez ensuite au paramétrage des appareils MIDI et audio.

Si la boîte de dialogue

“Authenticate” s’affiche pendant l’installation, introduisez le mot de passe et cliquez sur “OK”.

Sélectionnez votre disque de démarrage comme lecteur.

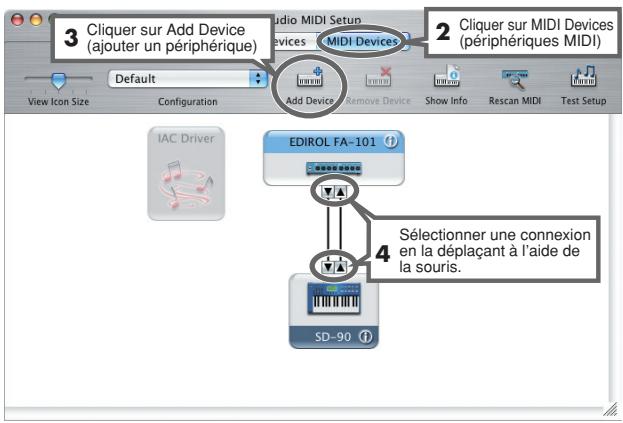

Pour utiliser le UA-25 avec le logiciel iTunes inclus dans un

Macintosh, configurer les périphériques d’entrée/sortie comme suit. Le procédure de paramétrage des périphériques dépend du logiciel utilisé. Pour plus de détails sur ces réglages, voir le mode d’emploi du logiciel.

2 * Vous devrez procéder au paramétrage des périphériques MIDI au niveau du séquenceur utilisé. Pour plus de détails sur ces réglages, voir le mode d’emploi du logiciel séquenceur.

Si vous souhaitez que le son soit produit par le hautparleur interne de votre

Macintosh, choisissez “Internal speakers” dans l’onglet Output . Si vous ne souhaitez pas que les alertes soient produites par le UA3FX, cochez “Internal speakers” pour le paramètre “Play alerts and sound effects through”.

Bien que la fréquence “44.1 kHz” soit utilisée dans l’explication de ce document, elle dépend du réglage réel de la fréquence d’échantillonnage sur votre UA-25.

• Quittez le logiciel avant de débrancher le câble USB de l’UA-25.

• Désactivez le paramètre de veille de votre Macintosh. • L’UA-25 ne fonctionne pas avec l'environnement Mac OS X Classic. Veuillez ne l'utiliser que lorsque l'environnement Classic est inactif. • Selon le modèle de Macintosh utilisé, le démarrage de l’ordinateur alors que l’UA-25 est connecté peut entraîner une instabilité du système. Dans ce cas, démarrez le Macintosh avant de connecter l’UA-25.

Le message New external device s'affiche.

Avant de lancer votre logiciel, connectez un câble USB pour connecter l’UA-25 à votre ordinateur. Si votre logiciel vous permet de paramétrer des entrées/ sorties audio MIDI, sélectionnez EDIROL UA-25. Pour plus de détails sur ces réglages, voir le mode d’emploi du logiciel.

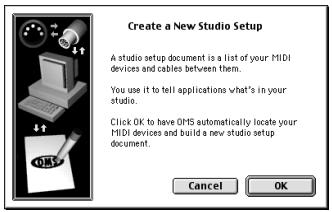

* OMS ou FreeMIDI doit être installé sur votre Macintosh, selon le logiciel séquenceur utilisé.

Si vous installez OMS ou FreeMIDI après avoir installé le pilote UA-25, vous devez réinstaller le pilote UA-25.

OMS se trouve dans le dossier

OMS 2.3.8 E du dossier OMS (Mac OS 9) sur le CD-ROM. Pour en savoir plus sur OMS, reportez-vous au fichier OMS_2.3_Mac.pdf contenu dans le même dossier.

Si un UA-25 est déjà connecté à votre Macintosh lors de l’installation du pilote, un message comme celui indiqué ci-dessous s’affiche au démarrage du Macintosh. Suivez une des procédures décrites ci-après, selon le message qui s'affiche.

Si l'écran affiche : “Software needed for the USB device “UA-25” is not available. Would you like to look for the software on the Internet?” (le logiciel requis pour l’appareil USB “UA25”n’est pas disponible. Voulez-vous rechercher le logiciel sur Internet?) → cliquez sur [Cancel]. Si l'écran affiche : “The software needed to use the USB device “UA-25” cannot be found. Please refer to the device documentation to install the necessary software”. (le logiciel requis n’a pas été trouvé. Consultez la documentation). → cliquez sur [OK].

Procédez comme suit pour installer le pilote UA-25.

Débranchez l'UA-25 du Macintosh avant d'effectuer l'installation.

Vérifiez l’emplacement de l’installation et cliquez sur

Si vous utilisez FreeMIDI, lisez la section “Paramètres FreeMIDI” (p. 24).

Readme_E.htm du dossier Driver E (Mac OS 9) sur le CD-ROM.

Cet appareil est équipé d’un circuit de protection. Lors de la connexion au port USB, attendez quelques secondes avant d'utiliser l'appareil.

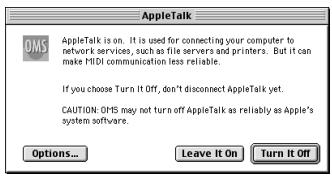

Nous vous recommandons de désactiver AppleTalk, en ouvrant le Sélecteur dans le menu Apple.

Si vous avez cliqué sur [OK] par erreur, cliquez sur [Cancel] dans la boîte suivante.

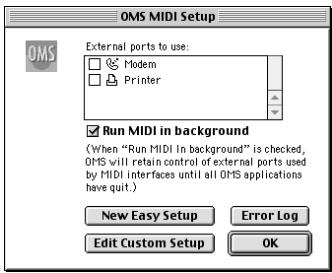

Un écran similaire à celui présenté ici s'affiche.

Current, cela signifie qu'il est déjà activé et que vous pouvez passer à l'étape suivante.

Si un module de sons

MIDI est connecté à la prise MIDI OUT de l’UA-25, cliquez sur l’icône de la prise MIDI affichée dans le schéma de droite. Si vous entendez un son, les réglages ont été correctement effectués.

Pour plus d'informations sur la connexion d'un module de sons MIDI, reportez-vous à la documentation de votre module de sons MIDI.

AppleTalk confirmation s'affiche, cliquez sur [OK] pour la fermer. L’installation du pilote est terminée. Vous devez ensuite procéder à l'installation du pilote ASIO. (➝“Installation du pilote ASIO” (p. 26))

OS 9) - FreeMIDI Setting vers le dossier FreeMIDI Applications du disque dur du Macintosh pour le copier. Ouvrez le dossier FreeMIDI Applications à l'emplacement où vous avez installé FreeMIDI, puis double-cliquez sur l'icône FreeMIDI Setup pour lancer l’application.

Cet appareil est équipé d’un circuit de protection. Lors de la connexion au port USB, attendez quelques secondes avant d'utiliser l'appareil.

Si vous utilisez l’UA-25 avec d’autres périphériques MIDI, définissez les paramètres conformément au fichier

Readme_E.htm du dossier Driver E (Mac OS 9) sur le CD-ROM.

Au premier démarrage, suivez la procédure suivante.

1. Une boîte de dialogue affiche “Welcome to FreeMIDI!”.

Cliquez sur [Continue].

2. La boîte de dialogue FreeMIDI Preferences s’affiche.

Cliquez sur [Cancel].

Quand le message “OMS is installed on this computer...”

(OMS est installé sur votre ordinateur…) s’affiche, cliquez sur [FreeMIDI].

3. La boîte de dialogue About Quick Setup (à propos de la configuration rapide) s'affiche.

Cliquez sur [Cancel].

7 Si vous ne parvenez pas à sélectionner Open, effectuez les réglages comme suit.

1.Dans le menu File, sélecVérifiez que l'envoi et la réception MIDI fonctionnent correctement.

Dans le menu MIDI, sélectionnez Check Connections.

tionnez FreeMIDI Preference.

2.Désactivez la case “Use OMS when available” (Utiliser OMS si disponible). MIDI est connecté à la prise MIDI OUT de l’UA-25, cliquez sur l’icône de la prise MIDI affichée dans le schéma de droite. Si vous entendez un son, les réglages ont été correctement effectués.

11 Check Connections pour terminer le test. Dans le menu File, choisissez Quit pour quitter FreeMIDI Setup. L’installation du pilote est terminée. Vous devez ensuite procéder à l'installation du pilote ASIO. (➝“Installation du pilote ASIO” (p. 26))

Pour plus de détails sur l’installation et la configuration du pilote ASIO, lisezégalement le document Driver E (Mac OS 9) – Readme_E.htm présent sur le CD-ROM.

ASIO Il s’agit d’un standard d’interface audio proposé par

Steinberg Corporation. Si l'UA-25 est utilisé avec un logiciel compatible ASIO, la précision de la synchronisation est améliorée, ce qui procure un excellent environnement de production musicale.

L’UA-25 ne peut jouer des données audio avec le gestionnaire de sons du Macintosh (comme les

CD audio et des sons d'alarmes).

Le pilote ASIO de l’UA-25 supporte les canaux d’entrée/ sortie audio suivants.

• Entrée audio 24/16 bits 1 canal stéréo (2 canaux monophoniques) • Sortie audio 24/16 bits 1 canal stéréo (2 canaux monophoniques) Si le logiciel au standard ASIO supporte ASIO 2.0 ainsi que l’enregistrement et la lecture des données audio 24 bits, les pilotes suivants vous procurent un environnement de meilleure qualité. Logiciels compatibles ASIO Compatibles ASIO Compatibles 24 bits En mode Avancé, vous pouvez modifier les réglages du pilote pour contrôler la latence de l’audio. Pour agir sur cette latence, modifier la valeur de Buffer Size dans la boîte de dialogue de configuration du pilote. Latence : intervalle de temps entre le moment où une application lit des données audio et le moment où ces données audio sont jouées par un appareil audio comme l’UA-25.

1. Ouvrir le Panneau de configuration.

Windows XP Cliquer sur le bouton Démarrer de Windows et sélectionner Panneau de configuration dans le menu. * Cliquer sur “Switch to Classic View” pour un affichage classique. L’icône de l’EDIROL UA-25 ne s’affiche que dans ce mode. Windows 2000/Me Cliquer sur le bouton Démarrer de Windows, puis dans le menu qui s’affiche, choisir Paramètres | Panneau de configuration. * Sous Windows Me, cliquer sur “Afficher toutes les options du Panneau de configuration”. Mac OS Ouvrir le tableau de bord ASIO à partir de la boîte de dialogue Audio Settings (paramètres audio) du logiciel compatible ASIO. Le nom de cette boîte de dialogue et le mode d’ouverture du tableau de bord ASIO sont fonction de ce logiciel. Consulter le mode d’emploi du logiciel concerné.

2. Double-cliquer sur “EDIROL UA-25”.

La boîte de dialogue EDIROL UA-25 Driver Settings s’affiche.

3. Réglage de la taille de la mémoire-tampon du pilote (“buffer size”).

Les réglages suivants permettent de réduire la latence au minimum. Windows : Positionner le curseur “Audio Buffer Size” à fond vers la gauche (valeur minimum). Macintosh : Régler “Buffer Size” au maximum vers la gauche (Min.). * Selon le logiciel que vous utilisez, les réglages de buffer size et latency peuvent être également accessibles par les paramètres audio du logiciel. Consulter le mode d’emploi du logiciel concerné.

Advanced(Avancé), le commutateur Direct Monitor (monitoring de signal d’entrée) peut être réglé automatiquement à partir de ce logiciel.

1. Ouvrir le Panneau de configuration.

Windows XP Cliquer sur le bouton Démarrer de Windows et sélectionner Panneau de configuration dans le menu. * Cliquer sur “Switch to Classic View” pour un affichage classique. L’icône de l’EDIROL UA-25 ne s’affiche que dans ce mode. Windows 2000/Me Cliquer sur le bouton Démarrer de Windows, puis dans le menu qui s’affiche, choisir Paramètres | Panneau de configuration. * Sous Windows Me, cliquer sur “Afficher toutes les options du Panneau de configuration”. Mac OS Ouvrir le tableau de bord ASIO à partir de la boîte de dialogue Audio Settings (paramètres audio) du logiciel compatible ASIO. Le nom de cette boîte de dialogue et le mode d’ouverture du tableau de bord ASIO sont fonction de ce logiciel. Consulter le mode d’emploi du logiciel concerné.

2. Double-cliquer sur “EDIROL UA-25”.

La boîte de dialogue EDIROL UA-25 Driver Settings s’affiche.

3. Effectuer les réglages suivants.

Cocher la case “Utiliser ASIO Direct Monitor”.

4. Cliquer sur [OK] pour fermer la boîte de dialogue « Driver Settings »

(paramètres pilote). * Le logiciel audio peut par ailleurs disposer de ses propres réglages ASIO Direct Monitor. Consulter le mode d’emploi du logiciel concerné. * Lorsque la fonction ASIO Direct Monitor est activée, le monitoring du signal d’entrée peut présenter des coupures inopinées, selon les réglages du logiciel audio et la procédure d’enregistrement. Si tel est le cas, désélectionner la case à cocher (voir étape 3) de manière à désactiver la fonction ASIO Direct Monitor.
