UA-100 - Interface audio EDIROL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio USB
Caractéristiques techniques principales	2 entrées, 2 sorties, 24 bits / 96 kHz
Alimentation électrique	Alimentation par USB
Dimensions approximatives	210 x 150 x 50 mm
Poids	1,2 kg
Compatibilités	Windows, Mac OS
Fonctions principales	Enregistrement et lecture audio, monitoring direct
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques
Informations générales utiles	Idéal pour les musiciens et les producteurs audio, facile à transporter

FOIRE AUX QUESTIONS - UA-100 EDIROL

Comment installer le EDIROL UA-100 sur Windows ?

Téléchargez les pilotes les plus récents depuis le site officiel d'Edirol, puis exécutez le fichier d'installation. Suivez les instructions à l'écran et redémarrez votre ordinateur si nécessaire.

Le EDIROL UA-100 n'est pas reconnu par mon ordinateur, que faire ?

Vérifiez que le câble USB est correctement branché. Essayez de changer de port USB et assurez-vous que les pilotes sont bien installés. Si le problème persiste, redémarrez votre ordinateur.

Comment configurer le EDIROL UA-100 dans un logiciel de musique ?

Ouvrez votre logiciel de musique, allez dans les paramètres audio et sélectionnez le EDIROL UA-100 comme périphérique d'entrée et de sortie. Assurez-vous que la fréquence d'échantillonnage correspond à celle de votre projet.

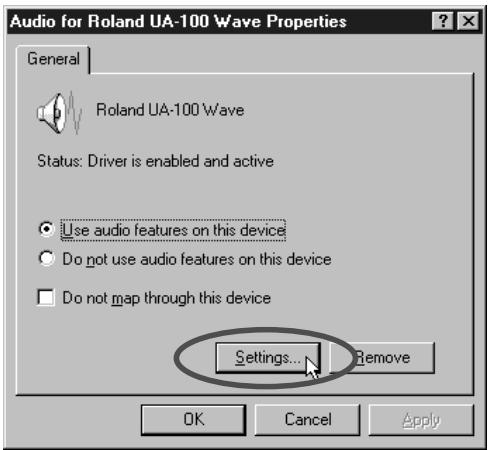

Pourquoi le son est-il déformé ou haché lorsque j'utilise le EDIROL UA-100 ?

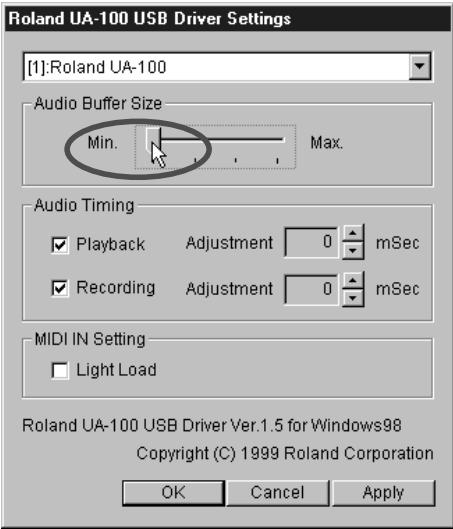

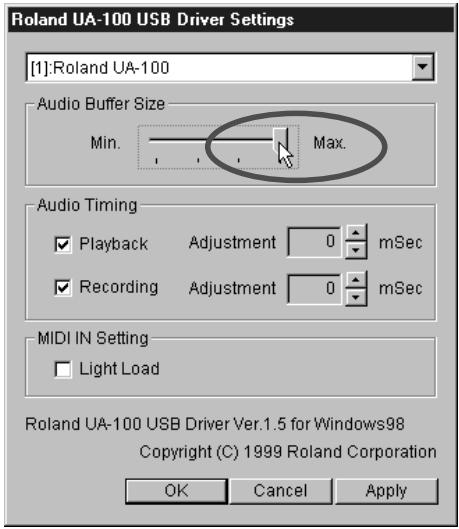

Cela peut être dû à une latence trop élevée. Accédez aux paramètres de votre logiciel de musique et réduisez la taille de la mémoire tampon ou la latence dans les paramètres audio.

Le EDIROL UA-100 fonctionne-t-il avec macOS ?

Oui, le EDIROL UA-100 est compatible avec macOS. Assurez-vous de télécharger les pilotes adéquats pour votre version de macOS depuis le site d'Edirol.

Que faire si le son ne sort pas du EDIROL UA-100 ?

Vérifiez que le volume du périphérique est réglé correctement. Assurez-vous que le bon périphérique de sortie est sélectionné dans les paramètres audio de votre ordinateur ou de votre logiciel.

Comment réinitialiser le EDIROL UA-100 aux paramètres d'usine ?

Débranchez le périphérique, puis maintenez enfoncé le bouton 'Power' tout en le rebranchant. Relâchez le bouton après quelques secondes pour réinitialiser le périphérique.

Où puis-je trouver des mises à jour pour le EDIROL UA-100 ?

Les mises à jour pour le EDIROL UA-100 peuvent être trouvées sur le site officiel d'Edirol dans la section des pilotes et des téléchargements.

MODE D'EMPLOI UA-100 EDIROL

Nous voulons tout d'abord prendre le temps de vous remercier d'avoir choisi l'unité de traitement AUDIO & MIDI UA-100 de Roland ED.

Ce document explique comment installer le système UA-100. Pour éviter les problèmes et profiter pleinement de ses performances, veuilles suivre attentivement les instructions figurant dans ce document.

Avant d'utiliser cet apparéil, lisez attentivement les sections intitulées : “CONSIGNES DE SECURITE” (p. 3, 4) et “REMARQUES IMPORTANTES” (p. 5). Ces paragraphs rassemblent des informations importantes concernant l'emploi correct de l' apparéil. De plus, de façon à être tout à fait à l'aise dans l'utilisation de votre nouvelle acquisition, nous vous conseillons de dire entièrement ce manuel. Gardez-le à portée de main pour vous y reporter en cas de besoin.

Ce produit est conforme à la directive européen 89/336/EEC.

Pour les pays d'Europe

Pour les USA

FEDERAL COMMUNICATIONS COMMISSION RADIO FREQUENCY INTERFERENCE STATEMENT

Cet appeareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

• Microsoft et Windows sont des marques déposées de Microsoft Corporation.
• Windows® 98 est connu officièlement sous le nom : “Système d'exploitation Microsoft® Windows® 98.”
• Copies d'écran reproduites avec la permission de Microsoft Corporation.
• Pentium est une marque déposée de Intel Corporation.
• MMX est une marque déposée de Intel Corporation.
• Cool Edit™ est une marque déposée de Syntrillium Software Corporation.
• Tous les noms de produits mentionnés dans ce document sont des marques déposées appartenant à leur propriété respectif.
• Avant d'ouvrir la pochette du CD-ROM fourni, vous devez d'abord dire "l'accord de licence". Le fait d'ouvrir la pochette du CD-ROM signifie que vous avez accepté les termes de cet accord.
• N'appliquez pas une force excessive sur les boutons et commutateurs. Vous risquieriez de les endommager, ce qui pourrait vous blesser ou provoquer une électrocution.

CONSIGNES DE SECURITÉ

INSTRUCTIONS POUR ÉVITER TOUT RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES

A propos des mentions AVERTISSEMENT et ATTENTION

▲ AVERTIS-SEMENT	Signale des instructions destinées à avertir l'utilisateur d'un risque mortel ou de blessure grave si l'appareil n'est pas correctement utilisé.
▲ ATTENTION	Signale des instructions destinées à avertir l'utilisateur d'un risque de blessure ou de dommage matériel si l'appareil n'est pas correctement utilisé. “Dommage matériel” fait ↔reference aux dommages causés à, ou à leurs effets sur l'habitation et tout son mobilier, ainsi qu'aux animaux domestiques ou deOMPAGNE.

A propos des symboles

A!	Le symbole △alerte l'utilisateur d'instructions ou d'advertissements importants. La signification particulière de ce symbole est déterminée par le signe figurant dans le triangle. Par exemple, pour le symbole figurant à gauche, il s'agit de précautions ou d'advertissements généraux, ou de mise en garde contre un danger.
B!	Le symbole Ⓒalerte l'utilisateur de la présence d'éléments ne devant pas être touchés par l'utilisateur. Ce qui est interdit est indiqué par le dessin inclus dans le cercle barré. Par exemple, le symbole figurant à gauche, signale que l'appareil ne doit pas être démontré.
C!	Le symbole ●alerte l'utilisateur des précautions à prendre. Ce qui doit être fait est indiqué par le dessin inscrit dans le cercle. Par exemple, le symbole figurant à gauche, indique que le cordon d'alimentation secteur doit être débranché de la prise murale.

OBSERVEZ TOUJOURS LES INSTRUCTIONS SUIVANTES

ATTENTION

• Avant d'utiliser cet appareil, lisez d'abord les consignes ci-dessus et le Mode d'emploi.

• N'ouvrez pas l'appareil et n'y faites aucune modification, ni à son adaptateur secteur.

• Ne tentez pas de réparer vous-même l'appareil, ni de remplacer des pieces (sauf si le manuel mentionne des instructions particulières à ce sujet). Adresse-vous à votre revendeur, au centre technique Roland le plus proche ou à un importateur dont l'adresse figure sur la page intitulée "Information".

Veillez à ce que l'instrument soit toujours place de niveau et reste toujours stable. Ne le placez jamais sur des supports instables ou des surfaces inclinées.

• N'utilisez et ne rangez pas cet apparéil dans des endroits:

• sujets à des températures extrêmes (véhicule fermé exposé aux rayons directs du soleil, apparéil de chauffage, sur un apparéil générant de la chaleur)

• humides (salles de bain, sols humides)

exposés à la pluie
- sales ou
- sujets à de fortes vibrations.

ATTENTION

• N'utilisez que l'adaptateur secteur fourni avec l'appareil. Veillez à ce que la tension de votre installation électrique corresponde à cette indiquée sur l'adaptateur. D'autres adaptateurs peuvent utiliser une polarité différente ou être concus pour d'autres tensions, leur usage peut donc provoquer des dommages, des pannes ou des risques d'électrocution.

• Évitez d'endommager le cordon d'alimentation. Ne le tordez pas de manière excessive, ne marchez pas dessus, ne placez pas d'objets lourds dessus, etc. Un cordon endommagé peut facilement provoquer une électrocution ou un incendie. N'utilise jamais un cordon ayant été endommagé.

• Cet apparéil, utilisé seul ou avec un amplificateur ou un casque, peut produit des niveaux sonores élevés pouvant entraîner une perte de l'audition. Ne le faites pas fonctionner trop longtemps à fort volume ou à des niveaux inconfortables. Si vous dessentez une perte d'acuité auditive ou des bourdonnements d'oreilles, cessez d'utiliser cet apparéil et consultez un spécialiste.

• Évitez que des objets (matériaux inflammables, pieces, épingle) ou des liquides de toutes sortes (eau, boissons sucrees, etc.) ne penêtrent dans l'appareil.

ATTENTION

• Mettez immédiatement l'appareil hors tension, débranchez l'adaptateur secteur et demandez conseil à votre revendeur, au service technique Roland le plus proche ou un des importateurs figurant sur la page intitulée "Information", lorsque :

l'adaptateur secteur ou le cordon d'alimentation a ete endommagé,
des objets ou des liquides ont pénétré dans l'appareil,
- l'appareil a ete exposé à la pluie (ou a ete mouillé d'une façon ou d'une autre), ou
- l'appareil ne semble pas fonctionner normalement.

• Si des enfants en bas âge sont présents, un adulte doit assurer une surveillance jusqu'à ce que l'enfant soit capable de suivre toutes les règles essentielles de fonctionnement de l'appareil en toute sécurité.
• Protégez l'appareil des chocs violents. (Ne le faites pas tomber!).
• Ne branchez pas l'appareil sur une prise multiple déjà occupee par de nombreux autres apparèils. Faites particulièrement attention lorsque vous utilisez des rallonges électriques, la puissance totale utilisée par tous les apparèils branchés sur une même prise multiple ne doit pas excéder une certaine puissance (watts/ampères). Des charges excessives peuvent faire fondre la gaine isolante du cordon.
• Avant d'utiliser l'appareil dans un pays étranger, consultez votre revendeur ou un service technique Roland, ou un importateur dont l'adresse figure sur la page intitulée "Information".
• NE JAMAIS dire un CD-ROM dans un lecteur de CD audio. Le son émis serait d'un tel niveau qu'il pourrait provoquer une perte irréversible de votre acuitye auditive ; et également endommager vos haut-parleurs ou les autres composants de votre chaine hi-fi.

AVERTISSEMENT

• L'appareil et son adaptateur secteur doivent être placés dans des endroits ou des positions ne génant pas leur propre ventilation.

• Saisissez toujours la prise et non le cordon pour débrancher l'appareil du secteur.

• Si l'appareil doit rester inutilisé pendant longtemps, débranchez l'adaptateur secteur.

• Évitez que les cordons et les câbles ne soient écrasés. De plus, tous les cordons et les câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur l'appareil et ne placez pas d'objets lourds dessus.

• Ne manipulez jamais l'adaptateur secteur ou sa prise avec des mains humides lorsque vous branchez ou débranchez l'appareil.

• Avant de déplacer l'appareil, débranchez-le du secteur, et déconnectez-le des autres apparéils.

• Avant de nettoyer l'appareil, mettez-le hors tension et débranchez-le du secteur.

• S'il y a un risque d'orage dans votre région, débranche l'appareil du secteur.

• Si vous retirez les caches du connecteur optique, rangez-les en lieu sur hors de portée des enfants, afin qu'il n'y ait aucun risque qu'ils ne les avalent par mégarde.

REMARQUES IMPORTANTES

En plus des instructions données dans les “CONSIGNES DE SECURITÉ” pages 3 et 4, veuillage lore et vous conformer aux instructions suivantes :

Alimentation

• N'utilisez pas cet apparéil sur le même circuit d'alimentation que d'autres apparéils pouvant générer un bruit de ligne (tehs qu'un moteur électrique ou un système d'éclairage à variation).
• L'adaptateur secteur commence àchauffer après de longues heures d'utilisation. C'est tout à fait normal et ne doit pas vous inquieter.
• Avant de connecter cet apparéil à d'autres unités, mettez-les toutes hors tension. Ceci pour éviter des dysfonctionnements et d'endommager vos haut-parleurs ou autres apparéils.

Emplacement

• Le fait d'utiliser cet apparéil près d'amplificateurs de puissance (ou autres équipements munis d'un puissant transformateur de courant) peut provoquer des ronflements. Pour éliminer ce genre de problème, changez l'orientation de cet apparéil, ou éloignez-le de la source des interférences.
• Cet apparéil peut provoquer des interférences avec la réception d'émissions radio ou de télévision. N'utilise pas cet apparéil dans le voisinage de tels récepteurs.
• N'exposez pas l'appareil aux rayons directs du soleil, ne le placez pas pres d'appareils dégageant de la chaleur, ne le laissez pas dans un vehicule fermé, ou tout autre endroit où il serait exposé à des températures extrêmes. Une chaleur excessive peut déformer ou décolorer l'appareil.
• Pour éviter de possibles pannes, n>utilisez pas cet apparéil dans des lieux humides, ou exposés à la pluie.

Entretien

• Pour l'entretien quotidien, frotte z'appareil avec un chiffon sec et doux ou légèrement humidifié avec de l'eau. Pour éliminer des saletés tenaces, utilisez un détermgent léger et non abrasif, puis essuyez l'appareil avec un chiffon sec et doux.
• N'utilisez jamais de benzène, de diluants, d'alcool ou de solvants quels qu'ils soient, afin d'éviter toute décoloration ou déformation.

Précautions supplémentaires

• Utilisez les touches, faders et autres commandes de l'appareil avec précaution, tout comme les prises et les connecteurs. Des gestes brétaux peuvent provoquer des dysfonctionnements.
• Si vous désirez brancher/debrancher tous les cables, saisissez-les par leurs connecteurs, jamais par les fils eux-memes. Vous éviterez ainsi de les endommager ou de provoquer des courts-circuits.
• Afin d'éviter de génér vos voisins, essayez d'utiliser votre apparéil à un volume raisonnable. Préférez l'utilisation d'un casque, ce qui vous isolera de votre entourage (surtout aux heures avances de la nuit).
• Lorsque vous devez transporter l'appareil, emballez-le, si possible, dans son carton (avec rembourse) d'origine. Sinon, utilisez un emballage équivalent.

• Utilisez le cable fourni ou tout autre cable Roland (série PCS ou similaire) pour effectuer vos branchements. Si vous utilisez des cables de branchement d'autres marques, veuillez observer les précautions suivantes.

• Certains câbles de branchement contiennent des résistances. N'utilise pas de câbles équipés de résistances pour brancher cet apparéil. Car le niveau sonore en serait diminué, le son devenant extrémement doux voire inaudible. Pour de plus amples informations sur les caractéristiques des câbles, contactez leur fabricant.

Manipulation des CD-ROM

• Évitez de toucher et de rayer la surface brillante auaverso du disque (surface encodée). Les CD-ROM abîmés ou poussièreux ne peuvent pas'être luscorrectement. Conservez vos disques propres en lesnettoyant au moyen de produits spéciaux pour CDdisponibles dans le commerce.

Table des matières

CONSIGNES DE SECURITE 3

REMARQUES IMPORTANTES 5

Table des matieres 6

Introduction 7

Caracteristiques de l'UA-100 7
De quoi d'autre avez-vous besoin ? 8
Vérifiez le contenu de l'emballage 9

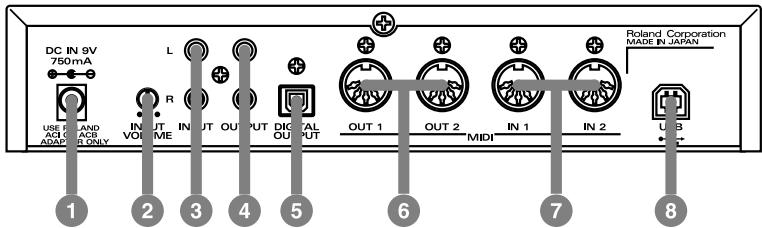

Faces avant et arrêté 11

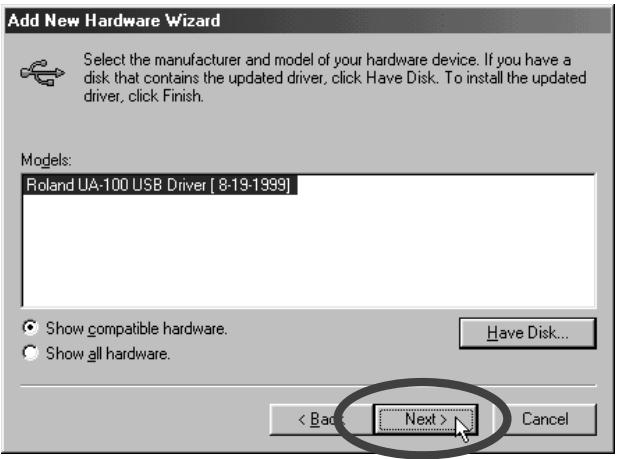

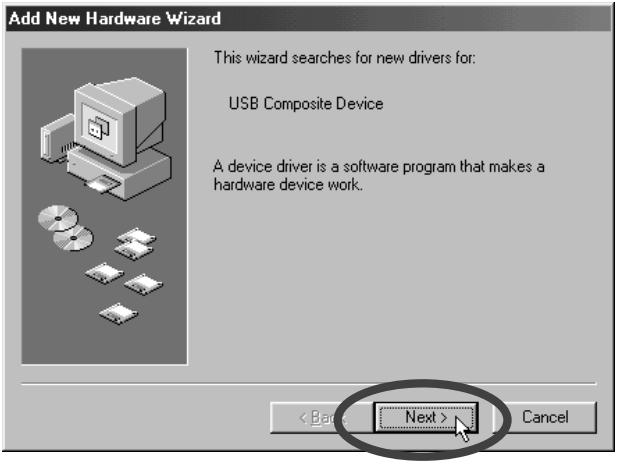

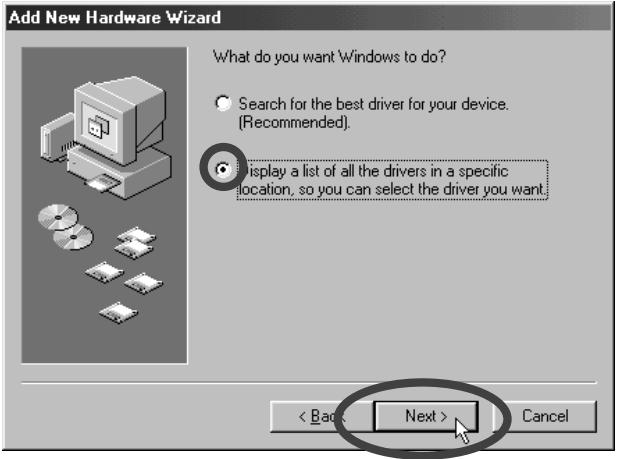

Branchements et installation du Pilote 14

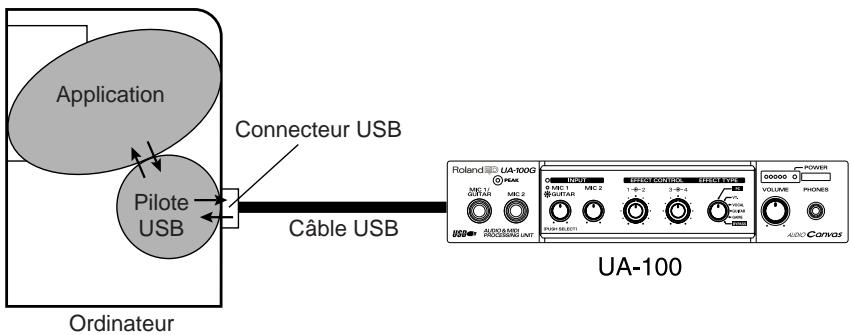

Qu'est-ce que le pilote "UA-100"? 14

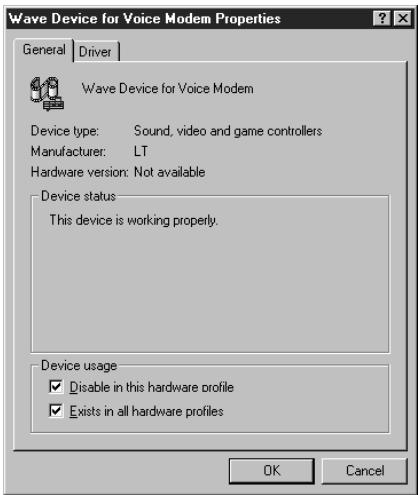

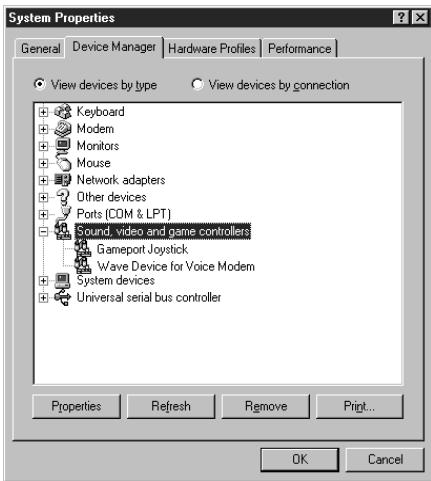

Avant d'installer le pilote UA-100 14

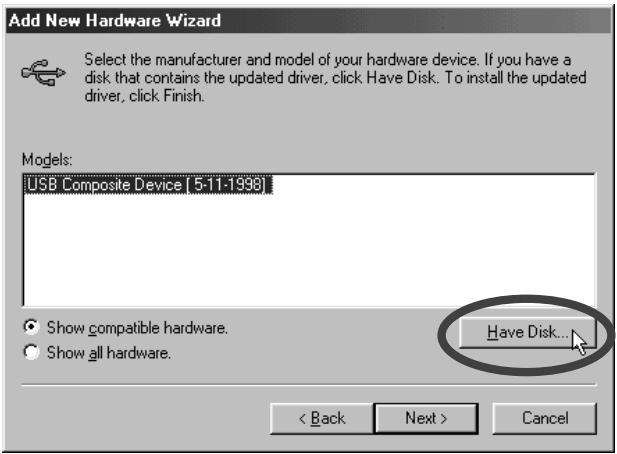

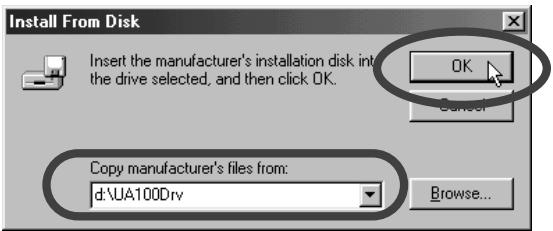

Branchements et installation du pilote 16

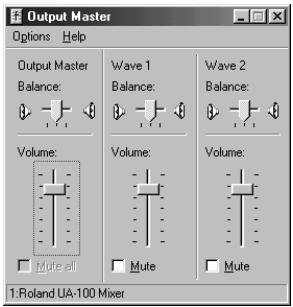

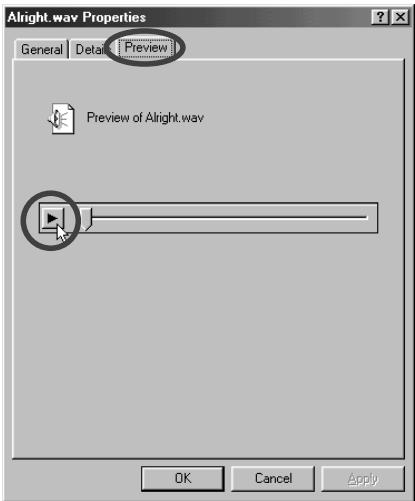

Vérifiez que vous entendez du son 24

Installation du logiciel fourni 26

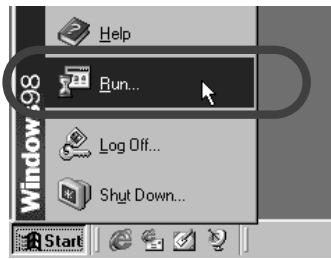

Installation de Cool Edit Pro LE 27

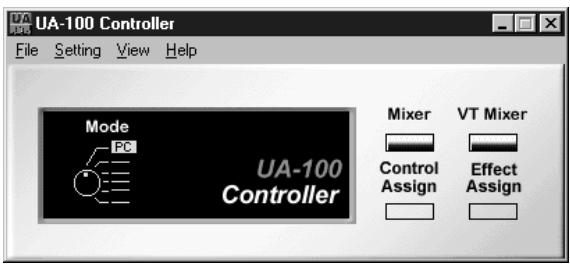

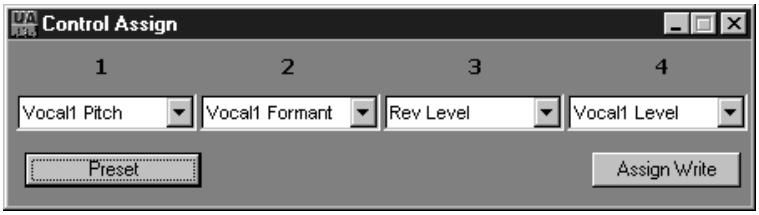

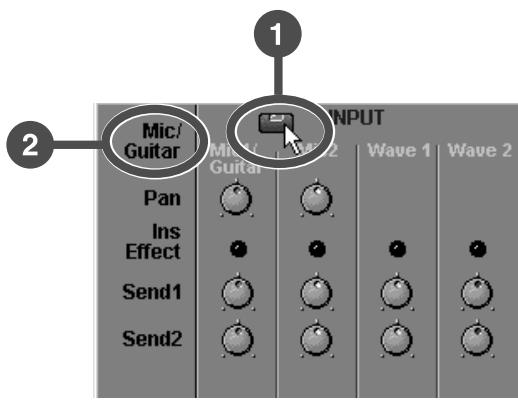

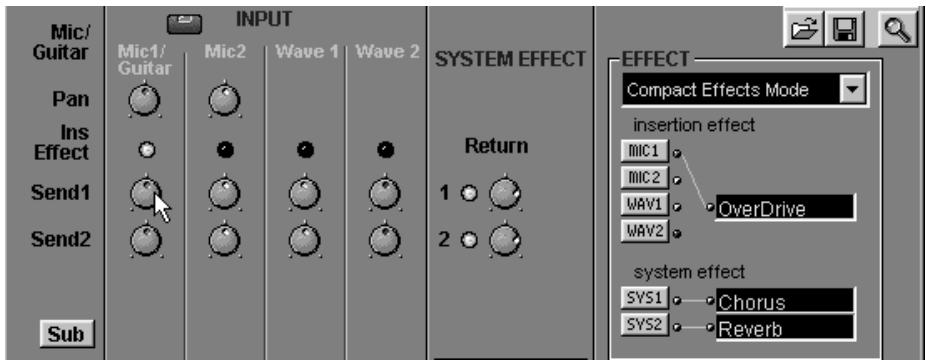

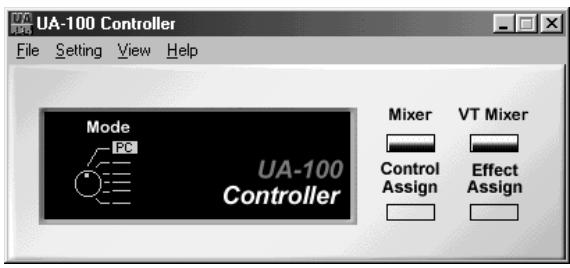

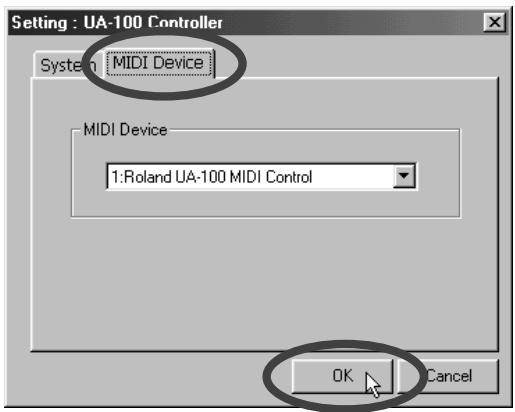

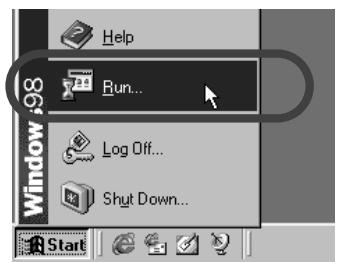

Installation du logiciel UA-100 Controller 28

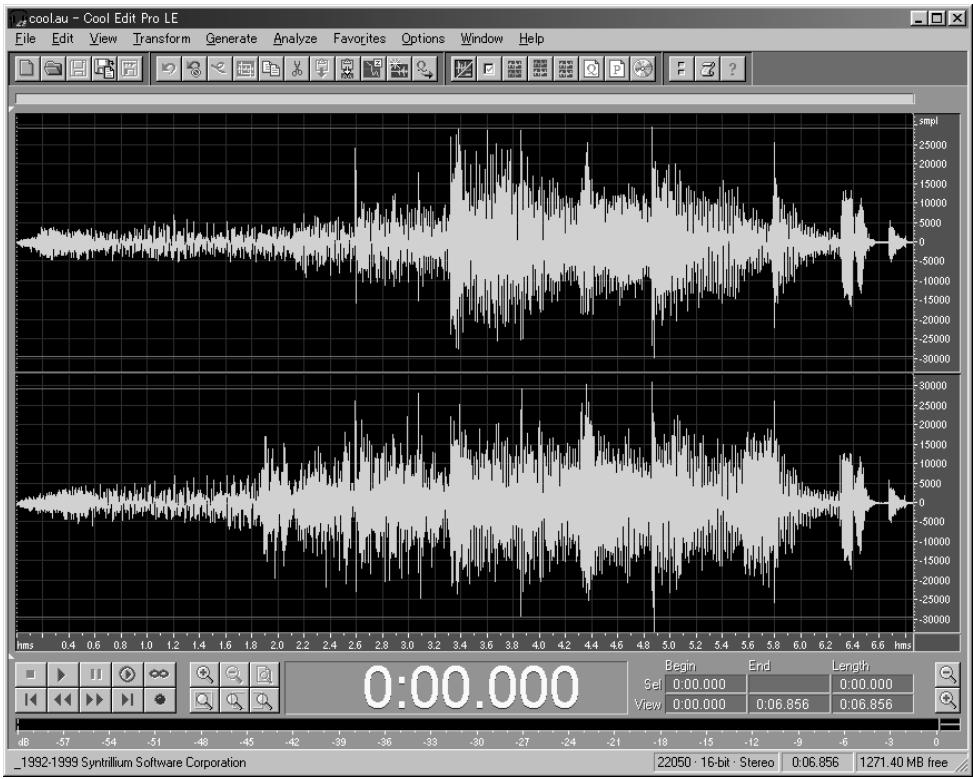

Principes de Cool Edit Pro LE 32

Qu'est-ce que Cool Edit Pro LE ? 32
Lancer Cool Edit Pro. 32
Selectionner le periphérique audio 33
Ouverture d'un fichier 34
Lecture 34
Enregistrement 35
Sauvegarden les données audio 36

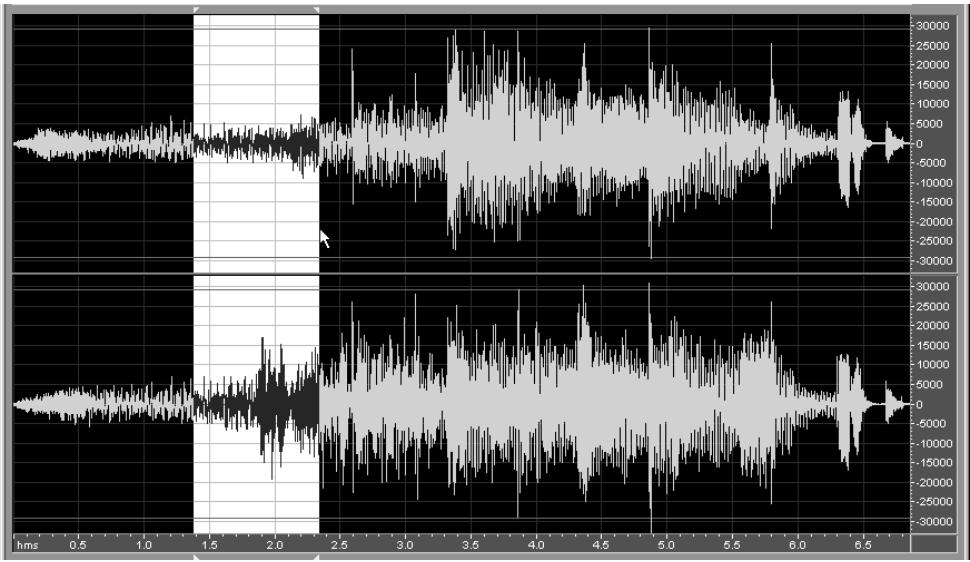

Edition 37
Quitter Cool Edit Pro LE 39

Annexes 40

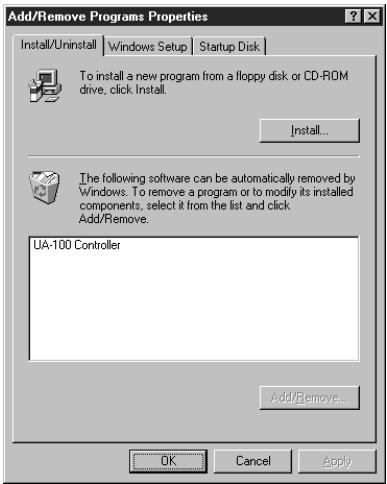

Désinstallation du logiciel 40
Supprimer le pilote UA-100 41
A propos du manuel de Référence 42

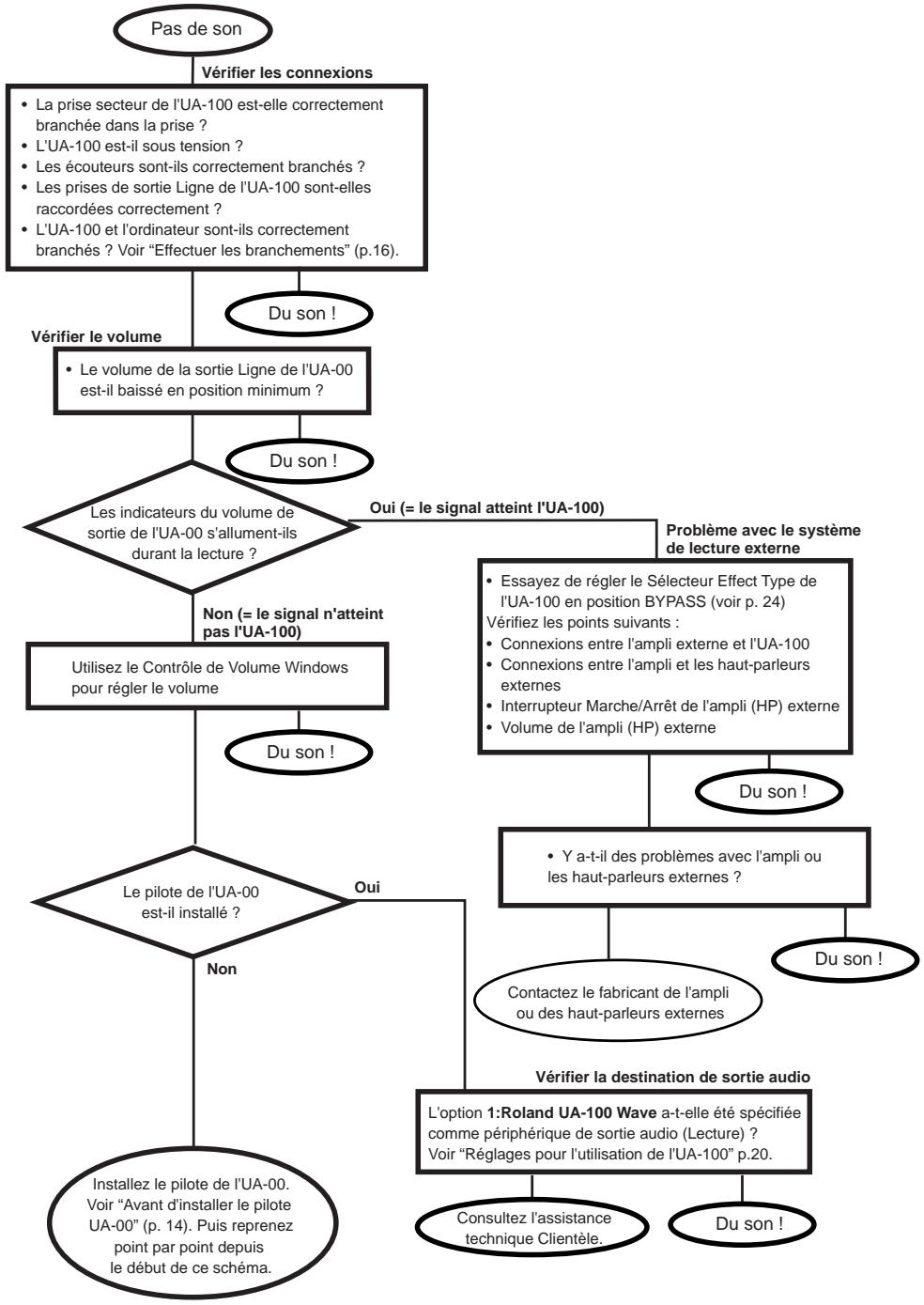

Dépannage 43

Problèmes communs à tous les logiciels 43
Points à vérifier sur le pilote de l'UA-100 44
Points à vérifier sur l'UA-100 45

Caracteristiques 49

Configurationnécessaire 50

Introduction

Caracteristiques de l'UA-100

Merci d'avoir besoin l'UA-100, et félicitations pour votre achat. L'UA-100 est un processeur audio/MIDI qui, une fois connecté à votre ordinateur, permet, utilisé conjointement avec un logiciel de séquence, l'enregistrement/lecture audio de haute qualité.

Le complément indispensable pour transformer votre ordinateur en studio d'enregistrement personnel

En utilisant l'UA-100 conjointement avec un logiciel de séquence/édition audio, toutes les étapes de la production musicale sont à votre portée - enregistrement, overdubs, mixage... - comme dans un studio d'enregistrement.

Un proceseur d'effets de qualité professionnelle, fruit de la longue expérience Roland dans le domaine des instruments de musique électroniques

Le multieffet incorpore met à votre disposition des effets soigneusementLECTIONnés pour des applications professionnelles. En plus d'effets spatiaux de grande qualite - réverbération, chorus, délié- et d'effets équivalents à ceux du SC-88Pro, l'UA-100 propose également de superbes effets personalisés pour les voix et la guitare.

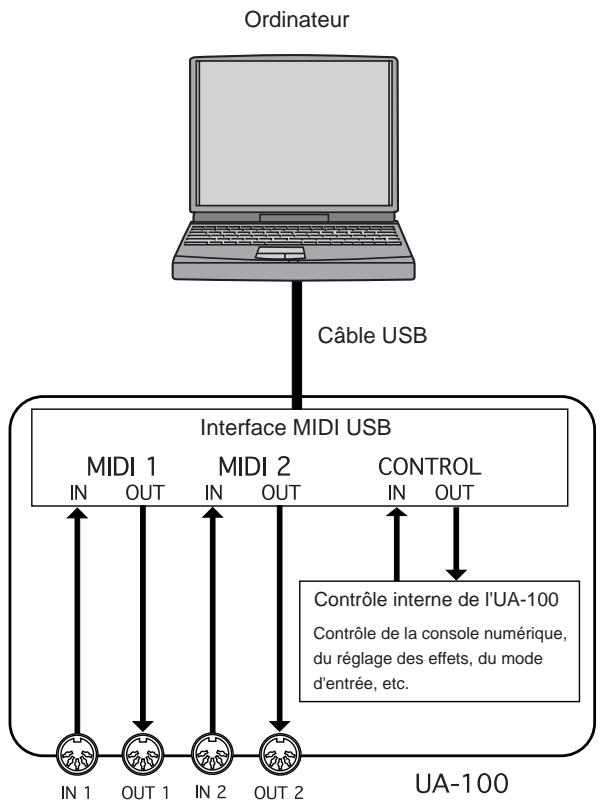

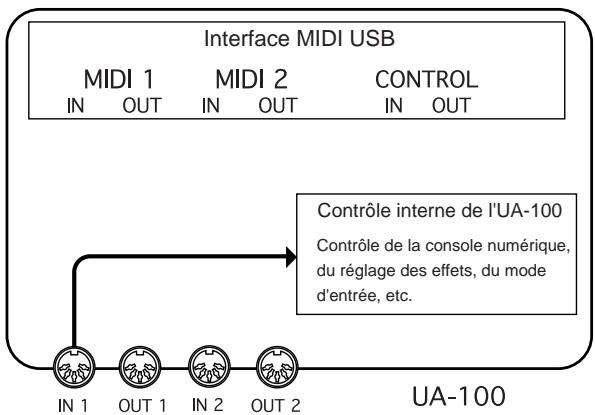

Une interface MIDI double port

L'interface MIDI permet d'utiliser un expandeur MIDI supplémentaire.

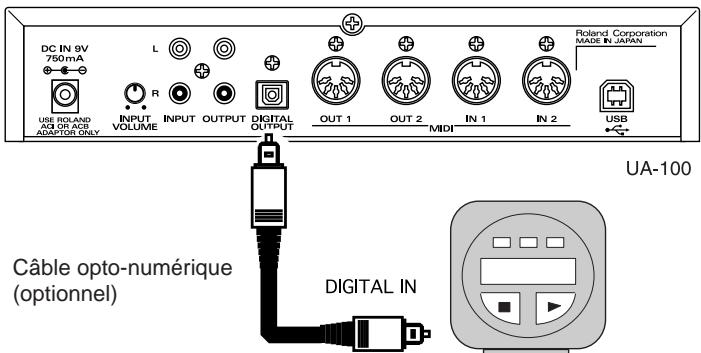

Sortie numérique de type optique

Cette sortie permet d'enregistrer vos morceaux sur MiniDisc, DAT, enregistrure de CD... sans quitter le domaine numérique.

Connexion à l'ordinateur via un simple cable USB

Le standard USB autorise les branchements "à chaud". Aucun paramétrage supplémentaire n'est nécessaire.

Pilote audio compatible ASIO

L'UA-100 est fourni avec un pilote au standard Steinberg ASIO (Audio Stream In/Out). En utilisant l'UA-100 avec un logiciel compatible ASIO, vous aurez le plaisir de travailler sur un environnement de production pourvu de fonctions de synchronisation audio plus élaborées.

Qu'est-ce que I'USB ?

Ces trois lettres sont l'abréviation de Universal Serial Bus (port série universal) - un nouveau format d'interface permettant de relier divers péripériques à un ordinateur. L'USB permit de brancher jusqu'à 127(!) péripériques sur un même ordinateur - un seul cable suffit à chaque fois. Le débit de données est bien supérieur à celui de l'ancien port série, ce qui permet d'enregistrer/lire des données audionumériques tout en lisant des données MIDI.

Le standard USB permet également de brancher/débrancher des péripériques “à chaud” (sans les éteindre), et l'ordinateur les reconnaît “à la volée”. Pour certains péripériques, toutfois, il peut être nécessaire de procédérer à certains rég吕es ou d'effectuer d'autres procédures

De quoi d'autre avez-vous besoin ?

L'ensemble ampli/enceintes, le casque et le microphone ne sont pas fournis.

Ampli/enceintes et casque serviront à écouter le son sortant de l'UA-100. Le microphone nécessaire pour enregistrer de l'audio via les prises micro de l'UA-100 n'est pas fourni : il vous faudra acheter tous ces éléments séparément.

L'expandeur MIDI n'est pas fourni

Le générateur de sons MIDI n'est pas fourni - vous devrez l'acheter séparément.

Les câbles pour la sortie numérique ne sont pas fournis

L'UA-100 permet l'enregistrement sur MiniDisc, DAT ou enregistrure CD sans quitter le domaine numérique, mais le cable de connexion optique entre l'enregistrure et l'UA-100 n'est pas fourni - vous devrez l'acheter séparément.

Les micros miniature (electret ou electrostatiques) ne peuvent etre utilisés sur l'UA-100.

Vérifiez le contenu de l'emballage

L'UA-100 est livré avec les éléments suivants. ÀpRES avoir ouvert l'emballage, vérifie que tous les éléments de la liste ci-dessous sont présents. S'il en manque, veuilles contacter le revendeur chez qui vous avez acheté l'UA-100.

□UA-100

Adaptatseur secteur

Ce boitier fournit la tension continue nécessaire au fonctionnement de l'UA-100.

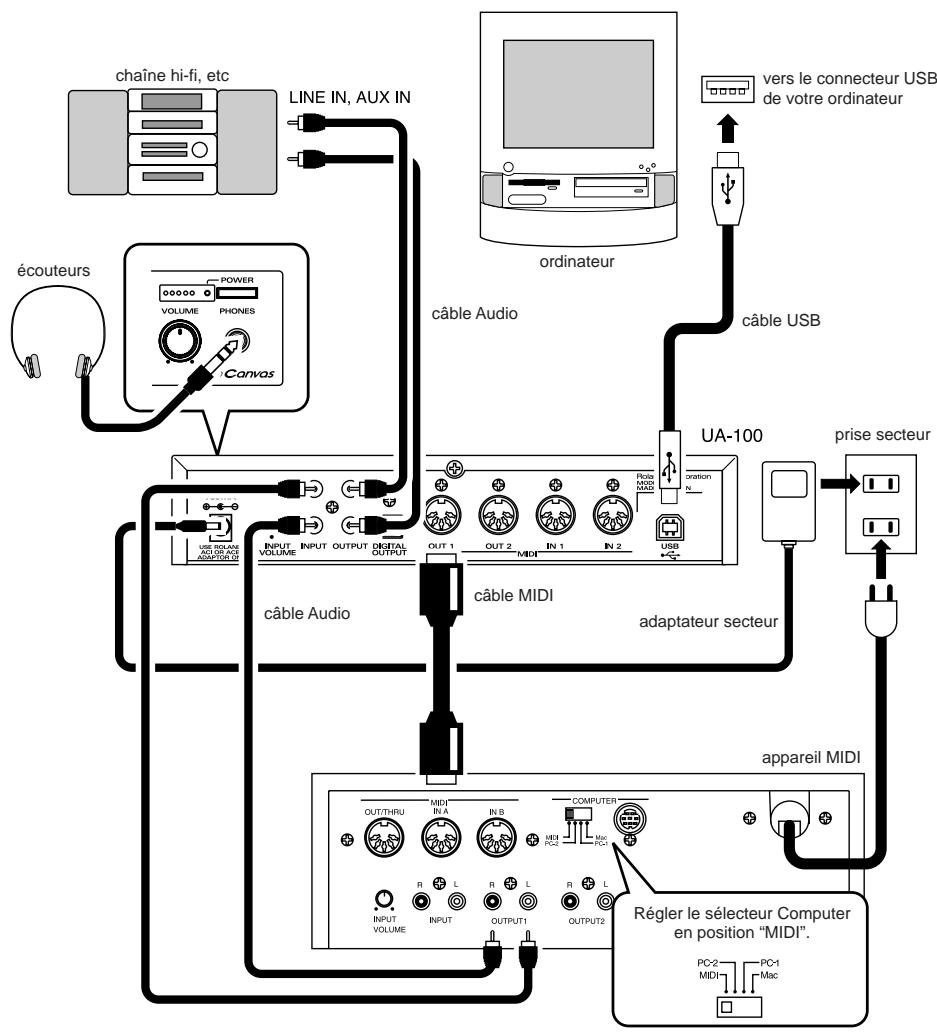

Veuillez vous reférer au paragraphe "Effectuer les branchements" (p. 16) pour plus d'informations concernant les diverses connexions.

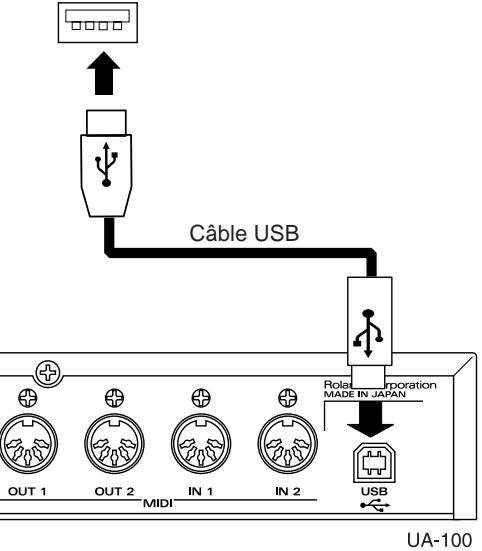

Cable USB

Ce cable sert à relier le connecteur USB de l'UA-100 au port USB de votre ordinateur. Veuillez vous reférer au paragraphe "Effectuer les branchements" (p. 16) pour plus d'informations concernant les diverses connexions.

CD-ROM "UA Software"

Ce CD-ROM content différents logiciels dont vous aurez besoin avec votre UA-100.

• N'oubliez pas de dire les fischiers "Readme" ("Lisez-moi") associés à chaque logiciel du CD UA-Software. Ils contiennent souvent des informations supplémentaires intéressantes, qui ne sont pas reprises dans l'aide en ligne : par exemple, les dernières modifications apportées au logiciel après réduction du mode d'emploi se trouveront dans ces fischiers au format "texte seul" (.txt).

ATTENTION

NE LISEZ PAS un CD-ROM dans un lecteur de CD audio. La plupart le rejoettent, mais s'ils le lisent, le son produit peut cause des dommages auditifs irréversibles, ainsi que des dégats importants aux enceintes acoustiques et aux autres composants du système.

Utilisez uniquement le cable USB fourni.

Avant d'ouvrir le CD-ROM fourni, prenez le temps de dire les documents associés ("Accord de Licence Roland").

Ne touchez pas la surface enregistrée du disque, ne la rayez pas : tout mauvais traitement peut donc impossibly la lecture ultérieure du disque. Si le disque est sale, utilisez un produit de nettoyage "special CD" du commerce.

Livret "Prise en Main"

C'est le document que vous étés en train de dire. Rangez-le dans un endroit facile d'accès, afin de pouvoir le consulter à tout moment pour ↔reference lorsque vous utilisez l'UA-100.

Mode d'emploi de l'UA-100

Ce mode d'emploi explique comment exploiter toutes les possibilités de l'UA-100. Lisez-le après avoir parcouru et assimilé le livre "Prise en main".

Manuel de Référence de l'UA-100

Ce manuel de referencia regroupe toutes les fonctions de l'UA-100 et des logiciels qui l'accompagnent, ainsi que la description détaillée de tous les effets. Reportez-vous à ce manuel lorsque vous avez besoin d'en savoir plus sur une fonction en particulier.

□ Accord de Licence Roland

Par ce contrat, Roland vous autorise, acheteur de l'UA-100, à utiliser le logiciel. Lisez-le avant de déballer le CD-ROM.

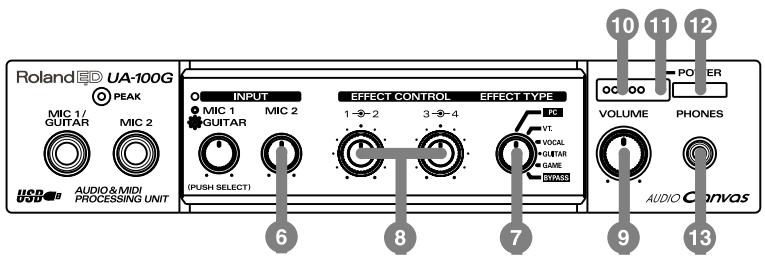

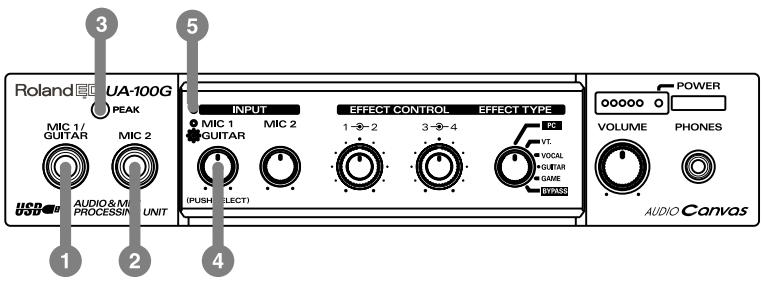

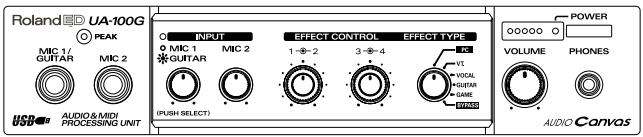

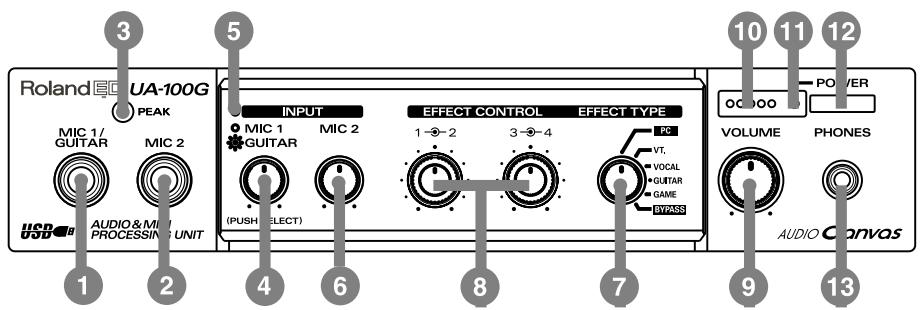

Face avant

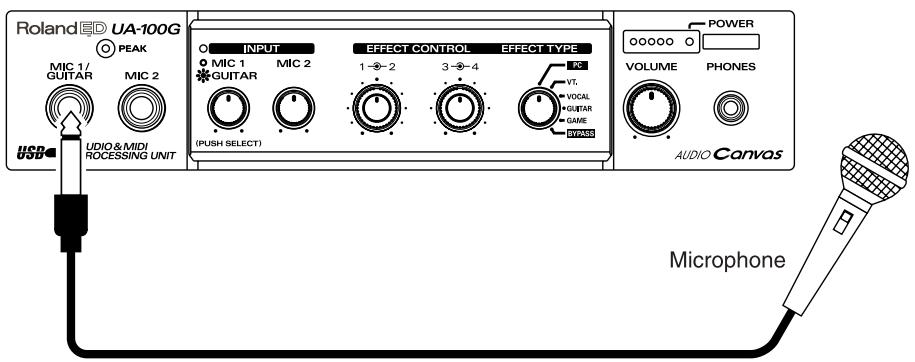

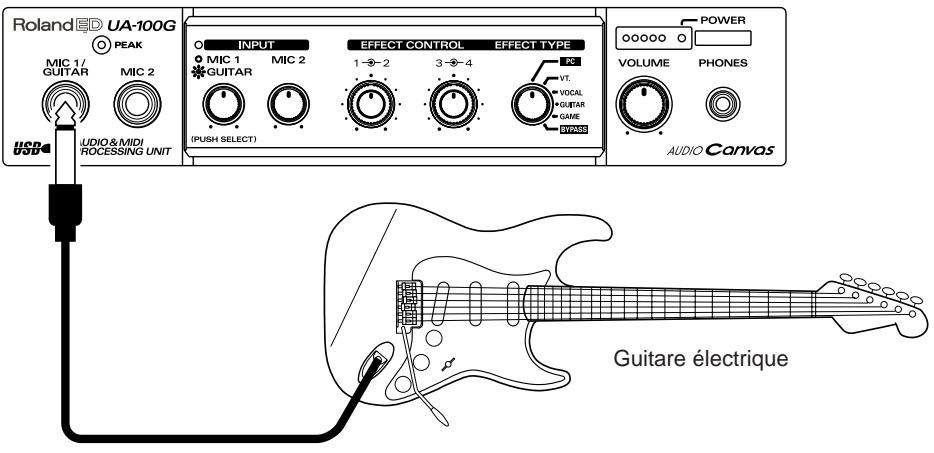

1 Prise d'entrée MIC 1/ GUITAR

Cette prise sert à brancher un microphone ou une guitare.

2 Prise d'entrée MIC 2

Cette prise sert à brancher un microphone.

Seuls des microphones dynamiques peuvent être branchés sur les entrées MIC 1/ GUITAR et MIC 2. Les micros miniatures (de type electret ou à condensateur) éventuelles livrés avec votre ordinateur ne peuvent être utilisés.

3 Indicateur de niveau d'entree/PEAK

Cet indicateur s'allume en vert pour signaler la presence d'un signal d'entrée, que ce soit sur la prise MIC 1 /GUIT, MIC 2 ou LINE INPUT située en face arrêté de l'appareil. L'indicateur passé en rouge dés que le niveau d'entrée est trop élevé.

Potentiométre de niveau d'entrée MIC 1/GUIT

Ce potentiemetre permet d'ajuster le niveau d'entrée du micro (ou de la guitare) branché(e) sur la prise MIC 1/GUIT. Le faire tourner dans le sens inverse des aiguilles d'une montre diminue le niveau d'entrée ; dans le sens des aiguilles d'une montre, le niveau d'entrée augmente. Ce potentiemetre permet également de passer de l'entrée micro à l'entrée guitare : il suffit d'appuyer dessus.

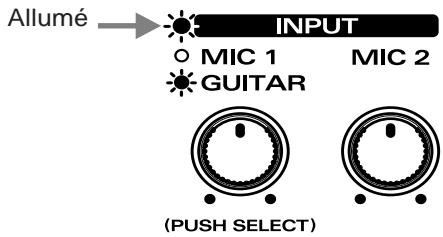

5 Indicateur de fonction MIC 1/GUIT

Cet moyen indique si l'entrée Mic 1/Guitar est utilisé en position "microphone" ou "guitare". Pour passer d'une position à l'autre, il suffit d'appuyer sur le potentiamètre de niveau MIC 1/GUITAR.

Témoin allumé : position “guitare”

Témoin éteint : position “microphone”

À la mise sous tension, le témoin est allumé (l'entrée est en position "guitare").

6 Potentiomètre de niveau MIC 2

Ce potentiemetre permet de regler le niveau d'entrée du microphone branché sur la prise MIC 2. Le faire tourner dans le sens inverse des aiguilles d'une montre diminue le niveau d'entrée ; dans le sens des aiguilles d'une montre, le niveau d'entrée augmente.

7 Suggesteur de type d'effet (EFFECT TYPE)

Ce potentiemetre crante permet deCHOISIR le type d'effet Preset desirede.

L'UA-100 propose quatre types d'effets preset divers : leur changement s'effectue généralement via l'ordinateur, par l'intérimédiaire du logiciel UA-100 Controller, mais rien ne vous empêche d'utiliser le sélecteur de type d'effet pour procéder à des réglages simples.

Pour pouvoir contrôler les effets depuis l'ordinateur, il faut que le sélecteur EFFECT TYPE se trouve en position [PC].

Pour plus de détails, veuillez vous référer au "Mode d'emploi de l'UA-100".

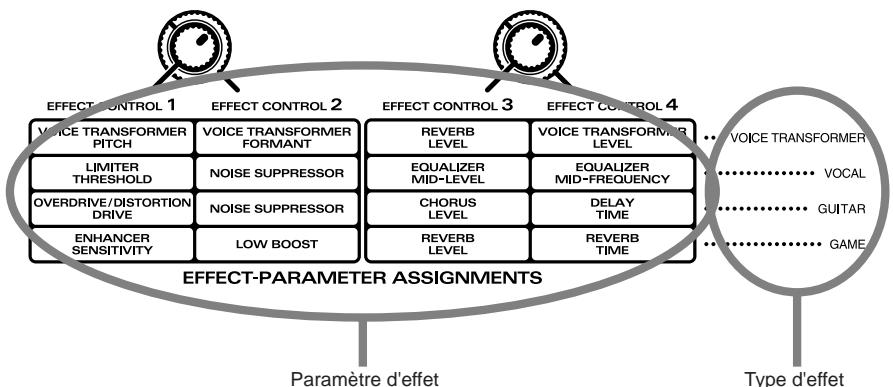

8 Potentiometres rotatifs EFFECT CONTROL 1/2, 3/4

Ces potentiometres rotatifs permettent d'ajuster les valeurs des paramétres de l'effecthowisi via le selecteur EFFECT TYPE - ces paramétres variant bien sur selon le type d'effet appelé.

Si le sélecteur de type d'effet se trouve en position [PC] ou [BYPASS], les potentiétaires EFFECT CONTROL sont désactivés.

Pour plus de détails, veuillez vous référer au "Mode d'emploi de l'UA-100".

9 Potentiomètre VOLUME

Ce potentiemetre permet de régler le niveau de sortie - commun à la prise casque (PHONES) et aux prises de sortie LINE OUTPUT en face arrêté. Le faire tourner dans le sens inverse des aiguilles d'une montre diminue le niveau d'entrée ; dans le sens des aiguilles d'une montre, le niveau d'entrée augmente. Toutefois, selon les réglages de l'UA-100 (via le logiciel de contrôle ou le sélecteur de type d'effet), le signal sort parfois directement ; dans ce cas, il est impossible de régler son niveau.

10 Indicateurs de niveau de sortie

Le nombre de LED allumées dépend du niveau de sortie sur la prise casque et sur les prises de sortie en face arrière. Si la LED rouge s'allume, il vaut mieux baiser un peu le niveau de sortie.

11 LED de mise sous tension (POWER)

Cet indicateur s'allume des que l'UA-100 est sous tension.

12 Interrupteur secteur

Appuyez sur cet interrupteur pour allumer/eteindre l'UA-100.

13 Prise casque (PHONES)

Cette prise sert à brancher un casque stéreo. Notez que le signal part toutes vers les prises au niveau ligne de la face arrêté, même si un casque est connecté.

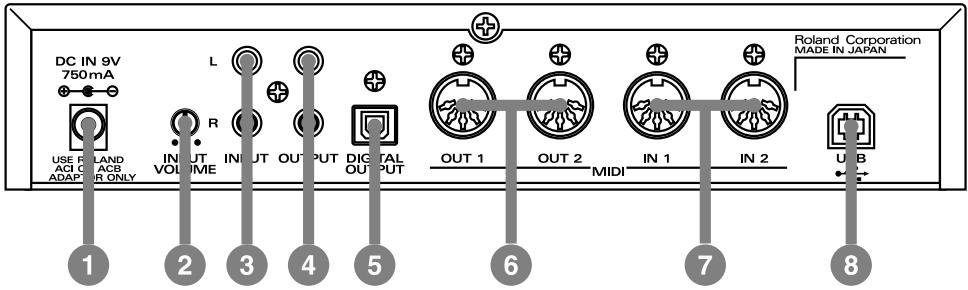

Face arrière

1 Prise DC IN

Accueilla prise deladaptateursecteur9Voltsfourni.

Potentiomètre INPUT VOLUME

Ce potentiometre permet de regler le niveau d'entrée ( ligne) arrivant sur les prises INPUT. Le tourner vers la gauche reduit le niveau d'entrée, le tourner vers la droite augmente le gain d'entrée. Si le niveau d'entrée est trop élevé, il se produit un écrétage, ce qui se traduit par l'allumage du témoin LED PEAK de la face avant. Dans ce cas, tournez ce potentiometre vers la gauche.

3 Prises INPUT

Ces prises sont prévues pour la connexion d'appareils stéreo externes : expandereur MIDI, sorties LINE OUT de MiniDisc, DAT...

4 Prises OUTPUT

Reliez ces prises à votre chaine hi-fi, à vos moniteurs actifs...

5 Connecteur DIGITAL OUTPUT

Ce connecteur optique permet d'envoyer un signal audio au format S/PDIF à un enregistrure numérique externe : MiniDisc, DAT...

6 Prises MIDI IN 1/2

Ces prises MIDI permettent d'envoyer des messages MIDI à d'autres apparéils MIDI.

7 Prises MIDI OUT 1/2

Ces prises MIDI permettent de receivevoir des messages MIDI provenant d'autres apparèils MIDI.

8 Connecteur USB

Ce connecteur permet de relier, via un cable USB, votre UA-100 à votre ordinateur : depuis lors, tous les échanges de signaux audio et/ou de messages MIDI sont possibles.

Branchements et installation du Pilote

Afin de pouvoir utiliser l'UA-100, il faut au préalable installer son pilote (qui s'appelle UA-100 Driver). Il se trouve sur le CD-ROM fourni.

Qu'est-ce que le pilote "UA-100"?

Le pilote UA-100 (Driver) est un petit logiciel supervising les échanges de données transient par le cable USB entre l'UA-100 et votre ordinateur, sur lequel tourne le logarithiel (de série audio, editor audio...).

Son role est de gérer les différents transferts de données dans les deux sens : de l'application vers l'UA-100 et de l'UA-100 vers l'application l'utilisant.

Avant d'installer le pilote UA-100

Veuillez litre les points suivants avant d'installer le pilote UA-100.

Le pilote UA-100 n'est pas compatible Windows 95 et Windows NT.

Si une version antérieure du pilote UA-100 est déjà installée dans votre ordinateur, il faut la supprimer, comme expliqué dans "Supprimer le pilote UA-100" (p. 41).

Avant d'insteller le pilote, quitterz toutes les autres applications dans Windows.

Si vous comptez connecter à votre ordinateur, en plus de l'UA-100, un autre apparéil compatible USB Roland, par exemple l'UM-4 (SuperMPU64) et les utilisés simultanément, il faut débrancher cet autre apparéil (UM-4, etc.) du connecteur USB avant d'installer le pilote UA-100. Si vous laissez branché l'UM-4 (etc.) lors de l'installation du pilote UA-100, celle-ci pourrait ne pas se dérouler correctement.

Dans le panneau de configuration de votre ordinateur, le Périphérique par défaut en Enregistrement ou en Lecture dans l'onglet Audio de Propriétés de Multimedia peut être régê sur un modem vocal, comme Voice Modem Wave #00 Line ou Voice Modem Wave #00 Handset (les mentions peuvent différer selon le modèle de votre ordinateur.

Si ces apparèils sont déjà prênts lors de l'installation du pilote UA-100 et que vous désírez redémarrer Windows, ce redémarrage peut être impossible. Le fonctionnement de votre ordinateur peut également开发商 très instable.

Utilisez la procédure suivant pour placer les péripériques Voice Modem Wave #00 Line et/ou Voice Modem Wave #00 Handset en statut désactifé, ou cochez un autre Péripérisque par défaut (Démarrer - Paramètres - Panneau de configuration - Multimedia - Audio).

1

Cliquez sur le bouton [Démarrer] de Windows, allez sur Paramètres puis sélectionné Panneau de configuration. Une fois dans le Panneau de configuration, cliquez sur Systeme.

Le dialogue Propriétés de Système apparait alors.

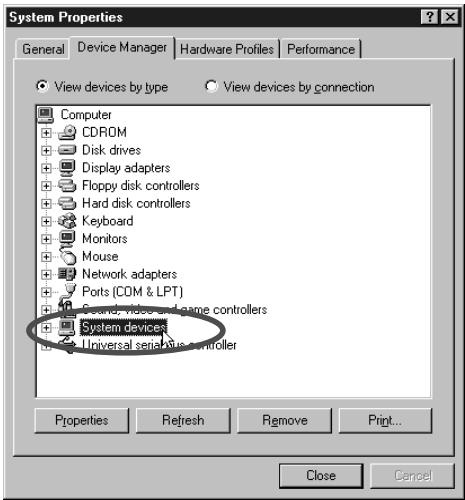

2

Cliquez sur l'onglet Gestionnaire de périphériques.

3

Dans la liste, double-cliquez sur Contrôleurs son, video etiaux.

Une liste d'appareils apparait alors. Si elle ne contient pas la mention Wave Device for Voice Modem, cliquez sur [OK] pour terminer la procEDURE.

4

Double-cliquez sur Wave Device for Voice Modem.

Le dialogue Propriétés Wave Device for Voice Modem apparait.

La mention "Wave Device for Voice Modem" peut différer sur votre ordinaire. Si c'est le cas, seLECTIONnez un périphérique appelé Voice Modem.

Cliquez sur l'onglet Général pour ouvrir la fenêtre, et dans la zone Utilisation du péripérisque, cliquez la case à cocher Désactiver dans ce profil matériel, puis cliquez sur [OK].

Branchements et installation du pilote

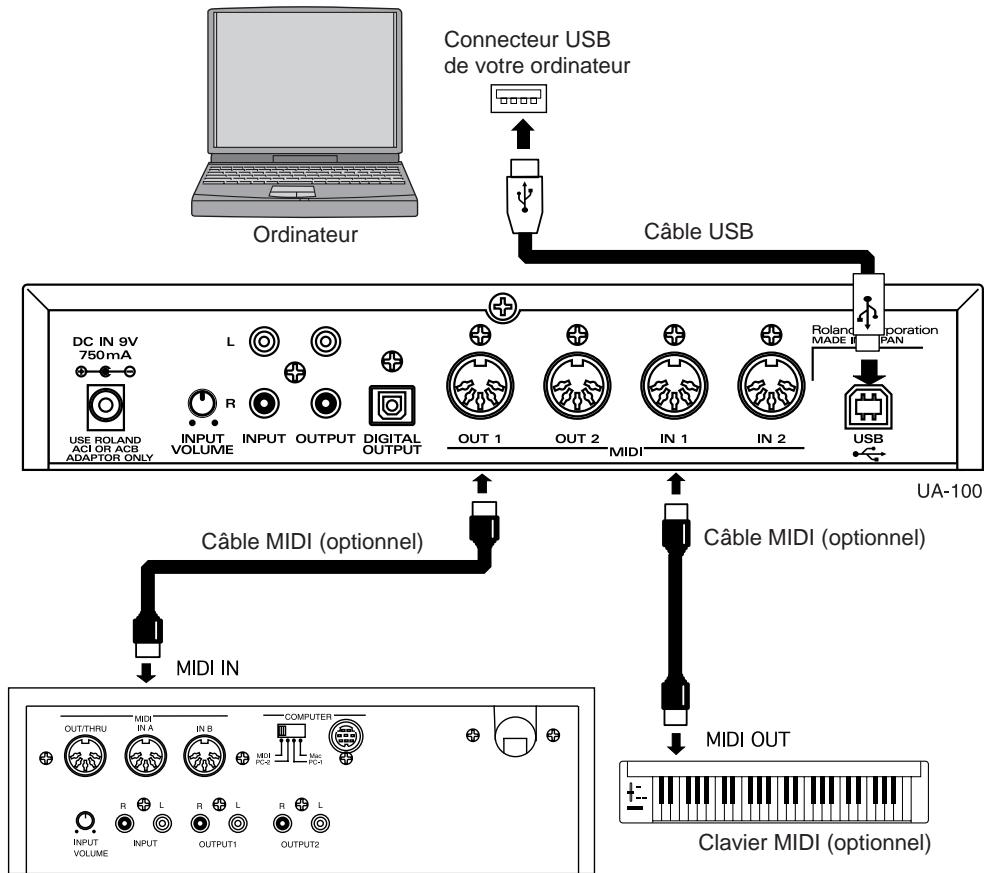

■ Effectuer les branchements

Pour éviter tout dysfonctionnement et/ou dommage aux enceintes, réglez toujours le volume à zéro et éteignez tous les apparêils avant de procéder aux branchements.

Avant de débrancher le cable USB, quitterz toutes les applications puis remetterz à zéro le volume de votre ampli ou de votre système audio.

Cet apparéil est équipé d'un circuit de protection. ÀpRESa mise sous tension, il s'écoule quelques secondes avant qu'il fonctionné normalement.

■ Installation du pilote

Mettez l'ordinateur sous tension et lancez Windows. Relief z l'UA-100 à votre ordinateur via un cable USB (p. 16).

L'ordinaire détecte automatiquement l'UA-100ès sa mise sous tension, et comme pour tout périphérique compatible USB, le dialogue Assistant ajust de nouveau matériel apparait. Cliquez sur [Suivant >].

Lorsque l'écran indique "Voulez-vous que Windows recherche le pilote?", sélectionnez "Non, Sélectionner le pilote dans la liste", puis cliquez sur [Suisant ].

Lorsque l'affichage indique “Cliquez sur le constructeur et le modele de votre matériel...”, cliquez sur [Disquette fournie] et inserez le CD-ROM UA Software dans votre lecteur CD-ROM.

Si ce dialogue n' apparait pas, veuillez vous reférer à "Dépannage" (p. 43).

Le dialogue Installer à partir de la disquette apparaitra. Dans le champ "Copier les fichiers constructeur à partir de", tapez "D:\UA100Drv", puis cliquez sur [OK].

• Remplacez, si nécessaire, la dette D par celle désignant le lecteur CD-ROM sur votre ordinateur. Par exemple, si son nom est Q:, il faudra entre “Q:\UA100Drv”.

Vérifiez que la mention "Roland UA-100 USB Driver" apparait bien dans la liste, comme illustré ci-dessous, puis cliquez sur [Suivant].

Dans cette explication, nous supposons que votre lecteur CD-ROM est désigné par la dette D.; mais le nom de ce lecteur peut être différent sur toute ordinateur. Pour le vérifier, il suffit de double-cliquer sur l'icone Poste de travail. Si c'est le cas, remplacez, dans toutes ces explications, D: par le nom de votre ordinateur.

L'écran indique alors "Windows recherche des fichiers pilotes pour le péripérisque". Cliquez alors sur [Suisant >], et l'installation du fichier du pilote commencerà. Patience!

Add New Hardware Wizard

Un dialogue apparait alors, vous informant que l'installation du pilote est terminée. Cliquez sur [OK].

Add New Hardware Wizard

Roland UA-100 USB Driver

Le pilote est à présent installé. Il faut à présent procéder aux réglages nécessaires pour utiliser l'UA-100.

Si l'emplacement du pilote n'est pas identique à celui apparaissant sur la copie d'écran ci-contre, il n'y a peu problème : cet emplacement varie selon les ordinateurs utilisés.

Réglages pour l'utilisation de l'UA-100

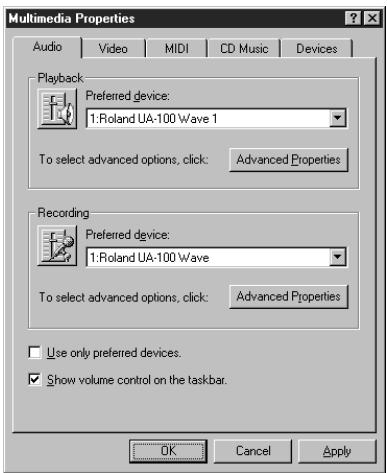

Spécifier le péripérisque d'entrée/sorting audio

1

Cliquez sur le bouton Demarrer de Windows, allez dans Paramètres puis sélectionné Panneau de Configuration. Là, double-cliquez sur Multimedia.

Le dialogue Propriétés de Multimedia apparait.

2

Cliquez sur l'onglet Audio.

3

Dans la partie Lecture, cliquez sur la flèche du Periphérique par défaut, puis dans la liste qui apparait, Sélectionnez 1:Roland UA-100 Wave 1.

4

Dans la partie Enregistrement, cliquez sur la flèche du Periphérique par défaut, puis dans la liste qui apparait, Sélectionnéz 1: Roland UA-100 Wave.

5

Cliquez sur [OK] pour valider ces réglages.

Réglage des niveaux

Le niveau de sortie de l'UA-100 peut être contrôle via le Contrôle du volume de Windows.

Depuis le menu [Demarrer] de Windows, Sélectionnez Programmes, puis

Accessoires - Multimedia - Contrôle du volume, et clique sur ce dernier élément.

Le fader permet de monter ou baiser le niveau de sortie de l'UA-100. Vous pouvez régler les éléments suivants :

Commande de Volume (Output Master)	Ce fader permet de régler le niveau de la sortie MASTER : c'est-à-dire celui du mélange dessons à l'intérieur du mixeur numérique de l'UA-100.
Wave 1	Ce fader permitted régler le niveau dessons sortant via le péripérique de sortie audio Roland UA-100 Wave 1.
Wave 2	Ce fader permitted régler le niveau dessons sortant via le péripérique de sortie audio Roland UA-100 Wave 2.

Si Contrôle de volume n'est pasinstallé dans votre ordinateur, vous pouvez toujours l'ajouter via Ajout/Suppression de programmes dans le Panneau de

Configuration. Pour plus de détails concernant l'installation, veuilles vous reférer au mode d'emploi de Windows ou à son aide en ligne.

La qualité audio de l'UA-100 seraonneilleure (rapport signal/bruit, notamment)si le niveau de sortie est Elevated (faders en position maximale).

Si la case Muet est cochée, ou si le fader se trouve tout en bas de sa course, l'UA-100 n'émettra,aucun son.

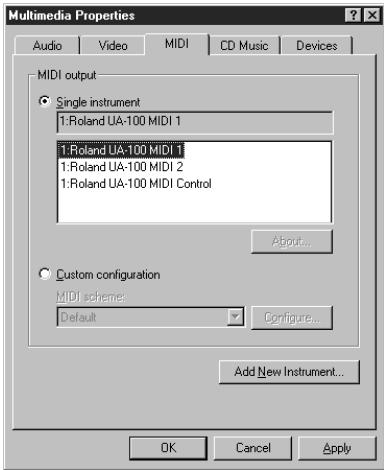

Réglages de destination de sortie MIDI

Ces réglages sont nécessaires si vous désirez utiliser le pilote de l'UA-100 avec des applications telles que le "Lecteur Multimedia", inclus dans Windows.

1

Cliquez sur le bouton [Demarrer] de Windows, puis dans Paramètres, désisseez Panneau de configuration. Là, double-cliquez sur Multimedia.

Le dialogue Propriétés de Multimedia apparait alors.

2

Cliquez sur l'onglet MIDI.

3

Dans la partie Sortie MIDI, cliquez pour selectionner 1: Roland UA-100 MIDI 1 dans la liste Instrument unique.

Les périhériques MIDI correspondant aux ports MIDI suivants.

Périphérique de sortie MIDI	Port de sortie MIDI
Roland UA-100 MIDI 1	MIDI OUT 1
Roland UA-100 MIDI 2	MIDI OUT 2

4

Cliquez sur [OK].

Les réglages d'entrée/sortinge audio standard de Windows et de périphérique de sortie MIDI sont alors achèvés.

MEMO

À propos de Roland UA-100 MIDI Control : Il s'agit du péripérisque "intermédiaire" recevant les messages émis par l'UA-100 à destination de l'ordinateur et envoyant les messages de contrôle de l'UA-100 émis par l'ordinateur vers l'UA-100. Normalement, les logiciels utilisant l'UA-100 y ont recours automatiquement.

Réglages du séquenceur

Pour procéder aux réglages nécessaires sur votre logiciel de séquence, veuillez vous référer au tableau suivant et au manuel d'emploi de votre logiciel.

Ports de sortie MIDI (lecture)	1:Roland UA-100 MIDI 1
	1:Roland UA-100 MIDI 2
	1:Roland UA-100 MIDI Control
Ports d'entrée MIDI (enregistrement)	1:Roland UA-100 MIDI 1
	1:Roland UA-100 MIDI 2
Ports de sortie (lecture) audio	1:Roland UA-100 Wave 1
	1:Roland UA-100 Wave 2
Port d'entrée (enregistrement) audio	1:Roland UA-100 Wave
Format Wave	44.1 kHz, STEREO, 16-bit

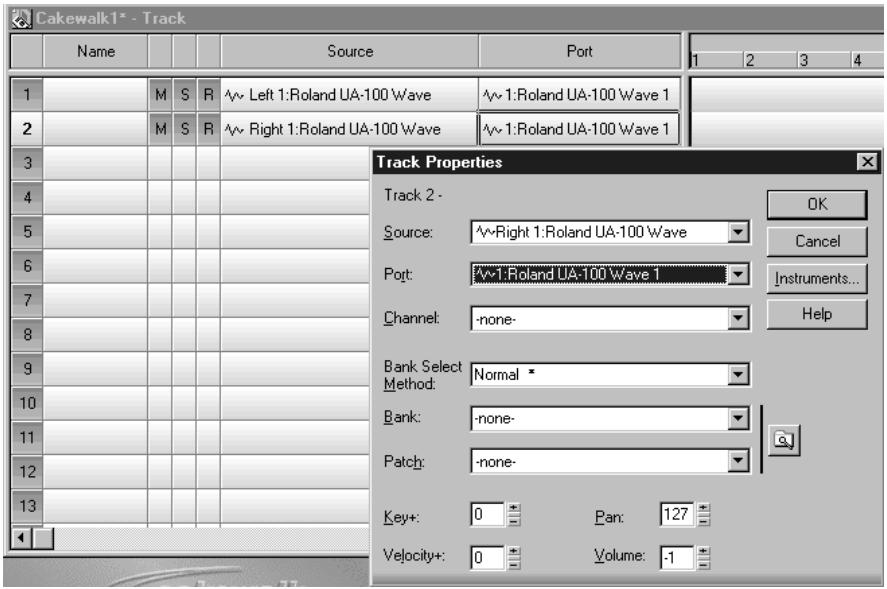

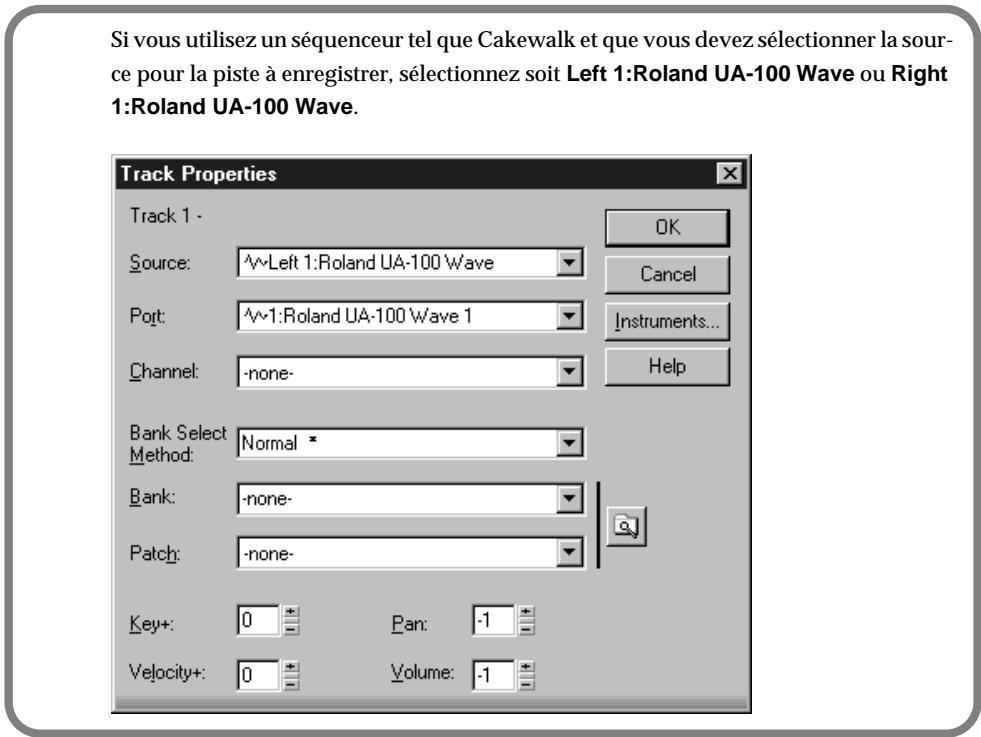

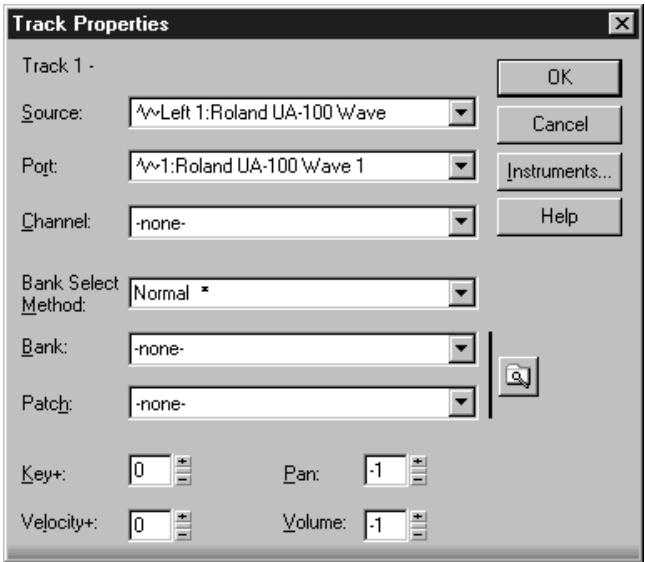

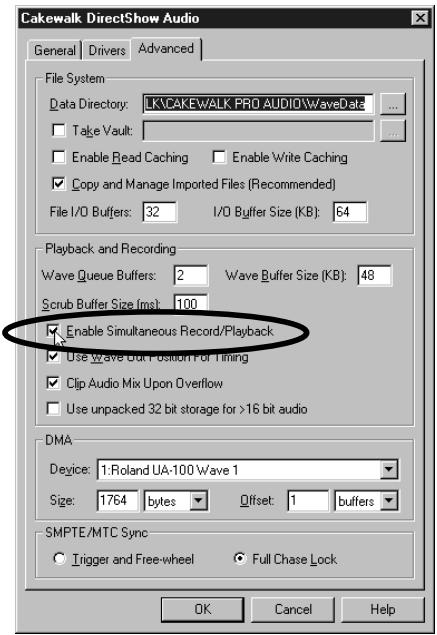

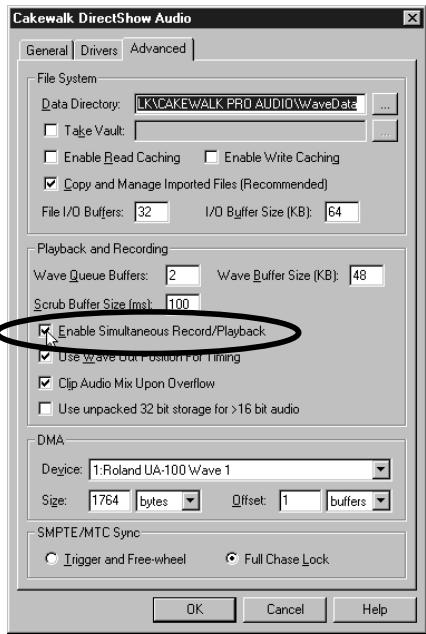

Si vous utilisez Cakewalk Pro Audio, appelez les "Options Audio" puis reglez Playback timing master sur "1:Roland UA-100 Wave 1", ainsi que Recording timing master sur "1:Roland UA-100 Wave"

Le nom de chaque paramètre à régler peut différer d'un logiciel de séquence à l'autre. Pour plus de détails, veuilles vous reférer au mode d'emploi de votre logiciel.

Vérifiez que vous entendez du son

Pour vérifier que tous les branchements sont corrects, le mieux est de dire un morceau de démonstration préenregistré (Sample Data).

■ Préparation à la lecture

Réglez le sélecteur EFFECT TYPE de l'UA-100 en position BYPASS.

EFFECT TYPE

Spécifiez l'UA-100 comme périphérique de sortie pour les données audio. Pour la procédure à suivre, reféréz-vous à "Spécifier le périphérique d'entrée-sortie audio" (p. 20).

Lecture du morceau de démonstration

Nous allons utiliser ici les fonctions standard de Windows pour dire le morceau de démonstration. Il se trouve dans le CD-ROM UA Software : insérez donc ce CD-ROM dans votre lecteur.

Repérez le fichier "Alright.wav", qui se trouve dans le dossier "Sample_Data" sur le CD-ROM, puis copiez-le en le faisant glisser sur le bureau.

Cliquez avec le bouton droit de la souris sur le fjichier "Alright.wav" que vous venez de copier, puis, dans le menu qui apparait, sélectionnez Propriétés.

MEMO

L'exploitation du morceau de démonstration dans un contexte autre qu'un usage récréatif privé est illégale sans l'autorisation préalable du détenteur du copyright. Par ailleurs, ce morceau ne peut être copié ni utilisé dans une autre œuvre protégée par copyright sans l'autorisation préalable du détenteur du copyright.

MEMO

Pour pouvoir écouter le morceau de démonstration, il doit rester au moins 30 Mo d'espace libre sur le disque dur accueillant votre système.

NOTE

Le morceau de démonstration est un fichier audio : par conséquent, aucune donnée le concernant n'apparaître sur les prises MIDI OUT 1/2.

Cliquez sur l'onglet Aperçu, puis sur le bouton [Lecture].

La lecture du morceau de démonstration commence.

La lecture du morceau de démonstration commence.

La lecture s'est-elle déroulée correctement?

Si la lecture s'est déroulée correctement, c'est que tout est correct : les branchements de l'UA-100 et l'instruction de son pilote.

Si la lecture ne s'est pas déroulée correctement, referez-vous à la section "Dépannage" (p. 43), qui contient de nombreuses informations pour résoudre d'eventuels problèmes de type "pas de son, ou lecture impossible".

propos du morceau de démonstration

Tous droits réservés. L'exploitation de ce morceau pour toute utilisation autre que récreative et privée est une violation des lois en vigueur.

Composé et programme par Mitsuru Sakaue

Voix : Tahirih Walker, Humiyo Kawazoe

Voici comment installer les logiciels avec lesquels l'UA-100 est livré. Il vous faudra le CD-ROM UA Software, ayez-le donc sous la main.

À propos des logiciels fournis avec l'UA-100

Le CD-ROM UA-100 Software contient les logiciels suivants :

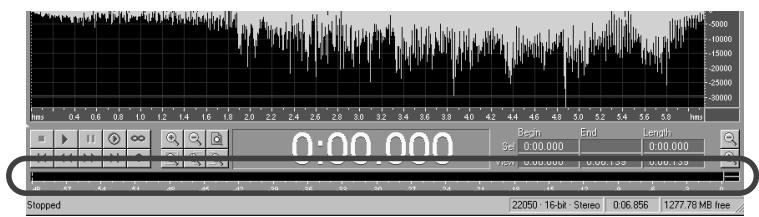

Cool Edit Pro LE

Il s'agit d'un logiciel d'édition de formes d'ondes audio, compatible avec de nombreux formats de fichiers audio. Il permet de dire, d'enregistrer, d'editor, d'effectuer diverses conversions de formats audio, et d'appliquer des effets tels que déliai ou écho.

Installation p. 27

Utilisation p. 32

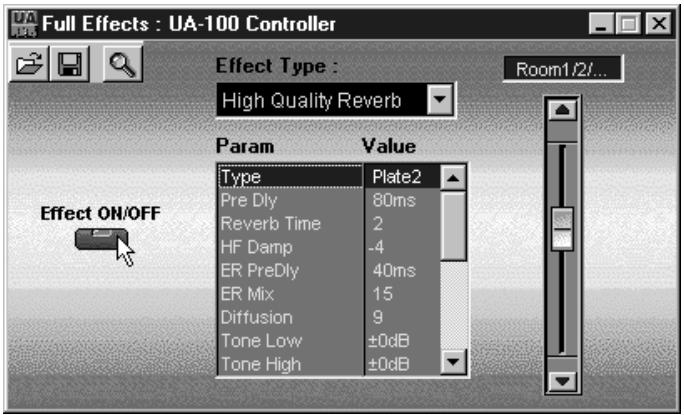

UA-100 Controller

L'UA-100 Controller est un logiciel permettant de commander à distance les diverses fonctions de l'UA-100, depuis votre ordinateur. Il est principalement utilisé pour contrôle le mixeur interne, les effets et le VT Mixer de l'UA-100. Il permet également de modifier les paramètres des effets Preset de l'UA-100 et de changer les paramètres d'effet assignés aux contrôleurs d'effets.

Installation p. 28

Utilisation "Mode d'emploi de l'UA-100"

Manuel de réference

Reportez-vous à ce manuel des que nécessaire, lorsque vous désirez comprendre "en profondeur" une particularité de l'UA-100.

Pour plus de détails, référez-vous à "A propos du manuel de Référence" (p. 42).

Utilisation p. 42

Avant d'installer les
logiciels, n'oubliez pas de
lire leurs Accords de
licence. Certains logiciels
les font apparaitre lors de
l'installation : une
occasion supplémentaire
de les litre !

Installation de Cool Edit Pro LE

1

Insérez le CD-ROM UA Software dans votre lecteur CD-ROM.

2

Cliquez sur le bouton [Demarrer] de Windows, puis cliquez sur Exécuter.
Le dialogue Exécuter apparait alors.

3

Dans le champ texte Ouvrir: du dialogue, tapez D:\Cool Edit_LE\cep1le, puis cliquez sur [OK].

• Dans la suite de caractères entre ci-dessus, D: correspond au nom du lecteur CD-ROM dans lequel est inséré le CD-ROM UA Software. Si, par exemple, le votre s'appelle Q:, il faut taper Q:\Cool Edit_LE\cep1le. Si vous désírez vérifier le nom de votre lecteur CD-ROM, il suffit de double-cliquer sur l'icone Poste de Travail.

4

L'instituteur est alors lancé. Cliquez sur [>Suivant], puis suivez les instructions apparaissant dans le dialogue.

Pour plus de détails concernant l'utilisation de Cool Edit Pro LE, veuillez vous reférer à "Principes de Cool Edit Pro LE" (p. 32).

Installation du logiciel UA-100 Controller

Avant d'installer le logiciel UA-100 Controller

Si vous réinstallez le logiciel UA-100 Controller dans un ordinateur (ou, donc, il avait déjà été installé au moins une fois au préalable), veuillez utiliser l'option Ajout/ Suppression de programmes dans le Panneau de configuration afin de désinstaller l'ancien UA-100 Controller. Puis lancez la nouvelle installation.

Pour les détails concernant la suppression (déinstallation) de logiciel, reportez-vous aux "Annexes" (p. 40).

■ Installation du logiciel UA-100 Controller

1 Insérez dans votre lecteur CD-ROM le CD-ROM UA Software fourni avec l'UA-100.
2 Cliquez sur le bouton Demarrer de Windows, puis cliquez sur Exécuter.

Le dialogue Exécuter apparait alors.

3 Dans le champ texte repéré Ouvrir:, entrez D:\UA100Ctr\ENG\SETUP, puis cliquez sur [OK].

• Dans la suite de caractères entrée ci-dessus, D: correspond au nom du lecteur CD-ROM dans lequel est inséré le CD-ROM UA Software. Si, par exemple, le-yourse s'appelle Q:, il faut taper Q:\UA100Ctrl\ENG\SETUP.

Avant de lancer le processus d'installation, veuillez quitter tous les autres programmes tournant sous Windows.

Dans cette explication,
nous supposons que votre
lecteur CD-ROM est
désigné par la dette D.;
mais le nom de ce lecteur
peut être différent sur
votre ordinateur. Pour le
verifier, il suffit de
double-cliquer sur l'icone
Poste de travail. Si c'est
le cas, replaces, dans
toutes ces explications, D:
par le nom de votre
ordinateur.

L'instituteur est alors lancé. Cliquez sur [>Suivant], puis suivez les instructions apparaissant dans le dialogue.

Welcome

Le logiciel UA-100 Controller est alors installé.

■ Lancement du logiciel UA-100 Controller

Le pilote UA-100 est indispensable pour pouvoir utiliser le logiciel Ua-100 Controller. Effectuez toutes les connexions nécessaires pour votre ordinateur et l'UA-100, puis mettez-les sous tension. Pour ce qui concerne la procédure d'installation du pilote UA-100 Driver, veuillez vous reférer à "Branchements et installation du Pilote" (p. 14).

Réglez le sélecteur EFFECT TYPE de l'UA-100 en position "PC".

EFFECT TYPE

Cliquez sur le bouton [Démarrer] de Windows,CHOISSEZ le menu Programmes, puis le groupe UA-100 Controller, et cliquez sur UA-100 Controller.

Lors du lancement du logiciel UA-100 Controller, il peut arriver que certains modes soient indisponibles, comme dans le cas de la copie d'écran ci-dessous.

UA-100 Controller

L'UA-100 est-il sous tension? Le cable USB est-il correctement branché?

Refaites correctement les diverses connexions de l'UA-100, comme décrit dans "Effectuer les branchements" (p. 16).

• Le pilote UA-100 est-il correctement installé?

Réinstallé le pilote, comme expliqué dans "Branchements et installation du Pilote" (p. 14).

Ce dialogue apparaitra si la version installée du pilote UA-100 est antérieure à la 1.5. Il faut alors supprimer l'ancien pilote, comme expliqué dans "Supprimer le pilote UA-100" (p. 41), puis installer une nouvelle version du pilote, comme expliqué dans "Branchements et installation du Pilote" (p. 14).

• Vérifiez la version du pilote UA-100.

Les versions 1.1 ou antérieures du logiciel UA-100 Controller sont incompatibles avec les versions 1.5 ou ultérieures du pilote UA-100. Il faut alors supprimer l'ancien programme UA-100 Controller, comme expliqué dans "Déinstallation du logiciel" (p. 40), puis réinstaller sa nouvelle version, comme expliqué dans "Installation du logiciel UA-100 Controller" (p. 28).

Lors du premier lancement de cette nouvelle version du logiciel UA-100 Controller, la fenêtre de réglage suivante apparaitra. Dans l'onglet MIDI Device, vérifie bien que la mention 1: Roland UA-100 MIDI Control apparait dans le champ, puis cliquez sur [OK].

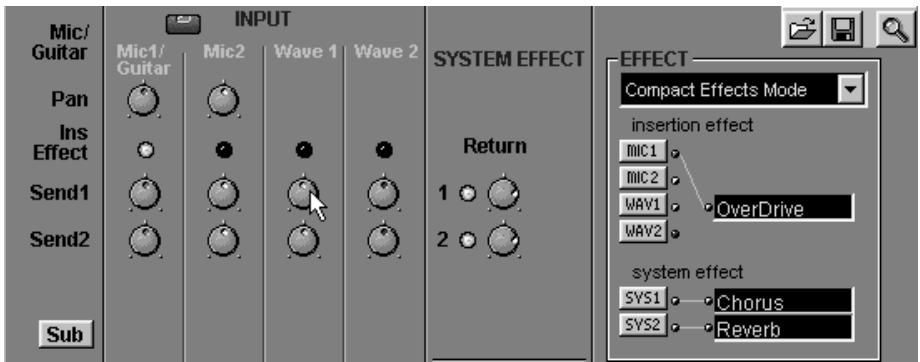

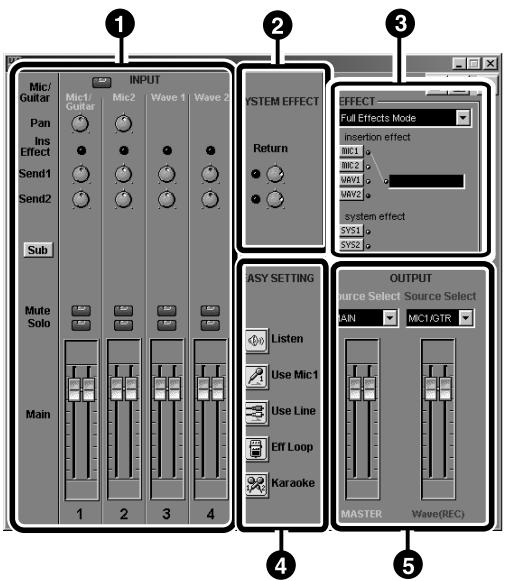

Le logiciel UA-100 Controller démarre, et la fenêtre suivante apparait alors.

Pour plus de détails concernant l'utilisation du logiciel UA-100 Controller, veuillez vous référer au "Mode d'emploi de l'UA-100".

Pour plus de détails sur les fonctions de chaque sélection de la face avant de l'appareil, veuillez vous reférer à l'aide en ligne du logiciel UA-100 Controller.

Principes de Cool Edit Pro LE

Ce chapitre expose les bases de l'exploitation du calculél Cool Edit Pro LE.

Qu'est-ce que Cool Edit Pro LE ?

Cool Edit Pro LE est un logiciel d'edition de forme d'onde acceptant de nombreux formats audionumeriques. Il permet de dire, d'enregistrer, d'editor des fichiers, et d'appliquer des effets tels que délambda ou écho.

Pour lancer Cool Edit Pro, cliquez sur le bouton [Demarrer] de Windows, puis selectionnez Programmes, et enfin, Cool Edit Pro LE.

Selectionner le péripérique audio

Lors du premier lancement du programme, il faut spécifique quel péripérisque d'entrée/sorting audio vous désirez utiliser.

1

Dans le menu Options de Cool Edit Pro LE, cliquez sur Settings.

2

Dans le dialogue Settings, cliquez sur l'onglet Devices.

3

Réglez les champs Waveform Playback et Waveform Record comme ceci :

Waveform Playback	Waveform Record
1: Roland UA-100 Wave 1	1: Roland UA-100 Wave

4

Cliquez sur [OK].

Ouverture d'un fichier

Pour ouvrir le fjichier de votrechoix,procédez comme ceci:

1

Dans le menu File, cliquez sur Open. Autre possibilité : cliquer sur l'icone dans la barre d'outils.

2

Dans le dialogue Open a Waveform, Sélectionnez dans la liste Files of type le type de fichier que vous désirez ouvrir. Voici ceux que Cool Edit Pro permet d'ouvoir :

Format accepté	Extension
ACM Waveform	wav
Apple AIFF	aif,snd
Microsoft ADPCM waveform	wav
NeXT/Sun CCITT Loi-mu, Loi A et PCM	au,snd
Natural MicroSystems (NMS) ADPCM	vce
Windows PCM waveform	wav
PCM Raw Data	pcm

3

Selectionnez le fichier désiré, puis cliquez sur [Open].

Lecture

Pour dire des données audio, utilisez les boutons situés dans la partie inférieure gauche de la fenêtre.

Arrête la lecture.

Lit la partie de forme d'onde apparaissant à l'écran, à partir de la ligne jaune pointillée. Permet de dire aussi une région sélectionnée.

Suspend provisoirement la lecture. Pour la reprene, il suffit de cliquer à nouveau sur ce bouton.

Lit la forme d'onde depuis l'emplacement de la ligne jaune pointillée jusqu'à la fin de la forme d'onde.

Lit en boucle la forme d'onde apparaissant à l'écran, ou la région selectionnée.

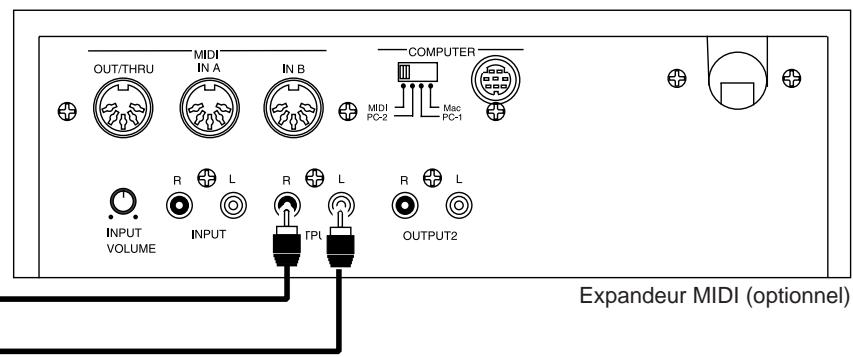

En reliant un périphérique audio externe à l'UA-100, vous pouvez enregistrer des sons : ce que vous jouez à la guitare, ce que vous chantez... Voici la méthode de base pour enregistrer.

L'UA-100 est équipé de plusieurs connecteurs d'entrée : LINE IN(INPUT L, R), MIC 1/GUITAR et MIC 2. Pour pouvoir enregistrer les signaux arrivant sur ces prises d'entrée, il faut modifier l'entrée via le logiciel UA-100 Controller. Veuillez vous référer au "Mode d'emploi de l'UA-100" pour utiliser le logiciel UA-100 Controller.

Créer un nouveau fichier

Il faut d'abord creer un nouveau fjichier, et spécifier la qualite des données audio qu'il accueillera.

1

Dans le menu File, cliquez sur New. Autre possibilite: cliquer sur l'icone dans la barre d'outils.

2

Dans le dialogue New Waveform, spécifie la qualité de l'enregistrement via les paramètres Sample Rate, Channels et Resolution.

Pour enregistrer avec une qualité CD audio, Sélectionnez respectivement 44.1kHz , Stereo et 16 bits.

1

Cliquez sur [OK].

Régler le niveau d'entrée

Le réglage du niveau d'entrée s'effectue en ne quittant pas le VU-metre des yeux.

1

Vérifiez que le VU-mètre apparait bien dans le bas de la fenêtre de Cool Edit Pro LE. Si ce n'est pas le cas, Sélectionné le menu View et cliquez sur Show Level Meters.

2

Cliquez avec le bouton droit de la souris sur le VU-metre, et, dans le menu qui apparait, selectionné Show on Play and Record. Le VU-metre apparaitraès lors aussi bien en lecture qu'en enregistrement. Puis double-cliquez sur le VU-metre. Autre possibilité : selectionné le menu Options, puis cliquer sur Monitor VU Level. Le niveau d'entrée est alors visualisé.

Selon l'emplacement des micros par rapport aux enceintes, un phénomène de Larsen peut apparaitre. Pour y remedier :

1.Modifiez l'orientation du (des) microphone(s).
2. Eloignez les micros des enceintes.
3. Réduisez le niveau d'écoute.

Lancez le périphérique audio externe, et reglez son niveau d'entrée. S'il est excessif et provoque de l'écrétage, l'indicateur Clip, situé à droite du VU-mètre, s'allumera. Dans ce cas, réduiseze le niveau de sortie du périphérique audio de façon à ce qu'il ne dépasse jamais 0 dB. L'indicateur Clip s'éteint lorsque vous cliquez dessus.

Enfin, cliquez sur pour annuler la visualisation.

Réglage du volume avec le mixeur standard Windows.

1. Depuis le bouton [Démarrer] de Windows, Sélectionnez Programmes - Accessoires - Multimedia - Contrôle du volume.
2. Dans le menu Options, cliquez sur Propriétés. Le dialogue Propriétés apparait.
3. Reglez le champ Periphérique Mixer comme ceci:

Péripérisque Mixer

Roland UA-100 Mixer

1. Dans la section Ajuster le volume pour..., activez le bouton Enregistrement, puis cliquez sur [OK]. Le dialogue Commande d'enregistrement apparait.
2. Verifiez bien que Muet n'est pas cochée pour le périphérique à enregistrer, et réglez le volume.

■ Enregistrement

Une fois tous ces préparatifs terminés, procédez comme ceci pour enregistrer.

Cliquez sur

Démarrez votre péripérisque audio.

Une fois que vous avez fini, cliquez sur

Sauvegarder les données audio

Pour sauevegarder les données audio, procedez comme ceci.

Dans le menu File cliquez sur Save As.

Dans le dialogue Save Waveform As spécifiez le Nom et le Type désirés pour le fichier.

Entrez le nom du filchier, puis cliquez sur [Save].

Cool Edit Pro LE permet de réaliser facilement des montages audio, en se guidant sur les formes d'onde. Voici comment précoder :

■ Sélectionnez la région que vous désirez(editer

Commencez par selectionner la région que vous désirez editor.

Dans Cool Edit Pro LE, il existe plusieurs méthodes pour sélectionner des formes d'onde. En combinant celles que nous rappelons ci-après, vous pourrez sélectionnerrapidement et facilement la forme d'onde de votrechoix.

• Pour sélectionner une région, faites glisser la souris vers la gauche ou la droite.

• Pour étendre la région sélectionnée, cliquez avec le bouton droit de la souris.
• Pour modifier le point de fin de la région sélectionnée, maintenez enforcée la touche Shift et utilisez les flèches vers la gauche/la droite.
• Pour sélectionner toute la région affichée, double-cliquez sur la forme d'onde.
• Pour spécifique les limites d'une région, entrez des valeurs dans le champ Sélection.

De surcroît, la fonction Zero Crossings (passages à zéro) permet de positionner les points de début et de fin de la région sélectionnée sur les points de passage à zéro les plus proches. En utilisant cette fonction, vous pouvez insérer ou supprimer des parties de forme d'onde sans provoquer de changement soudain d'amplitude aux points de "raccord" entre formes d'onde : ce qui évite l' apparition de clicks aux endroits où s'est effectué le Couper ou le Coller.

Pour activer la fonction Zero Crossings, Sélectionnez, dans le menu Edit, l'option Zero Crossings - Adjust Selection Inward, ou cliquez sur l'icone dans la barre d'outils.

Agrandir/retrécir l'affichage de la forme d'onde

Les fonctions d'agrandissement/rétrésissement de l'affichage de la forme d'onde permettent de visualiser et de selectionner plus facilement celle-ci.

Pour agrandir/retrecir la représentation de la forme d'onde, utilisez les boutons situés dans la partie inférieure gauche de la fenêtre.

Agrandit le milieu de la forme d'onde affichée.

Rétrécit à partir du milieu de la forme d'onde affichée.

Affiche toutla formed'onde.

Agrandit l'affichage de la région selectionnée.

Agrandit l'affichage autour du début de la région selectionnée.

Agrandit l'affichage autour de la fin de la région selectionnée.

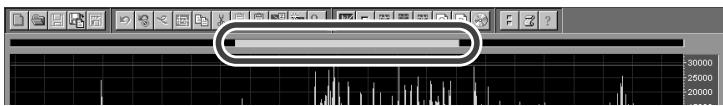

Une fois la forme d'onde agrandie, vous pouvez modifier la partie affichée de la forme d'onde en faisant glisser la portion verte de la barre de défilament située en haut de la fenêtre.

■ Utilisation des fonctions d'édition et des effets

Cool Edit Pro LE met à votre disposition de nombreuses commandes se rapportant à l'édition de formes d'onde. Vous trouvez ci-après quelques brèves explications se rapportant à ces commandes ; pour plus de détails, veuillez vous reférer à l'aide en ligne du logiciel.

Menu Edit :

Undo Annule la derniere commande effectuee.

Copy Copie la région selectionnée dans le presse-papiers (Clipboard).

Cut Coupe la région selectionnee et la copie dans le presse-papiers.

Paste Insere les données copiees dans le presse-papiers a l'endetroit ou se trouve le point d'insertion.

Mix Paste Insère plusieurs fois de suite les données copieées dans le presse-papiers, ou les mélange avec la forme d'onde affichée. Vous pouvez également ajuster le volume des données à coller.

Menu Transform :

Invert Inverse la polarité de la forme d'onde dans la région seLECTIONnée.

Reverse Inverse les points de début et de fin la forme d'onde seLECTIONnée (effet miroir).

Amplify Augmente ou diminue le niveau de la région selectionnée. Vous pouvez egalement creer des effets de fade-in ou de fade-out.

Delay Applique un déali à la région selectionnée de la forme d'onde.

Echo Applique un effet d'echo à la région selectionnée de la forme d'onde.

Flanger Applique un effet de flanger à la région selectionnée de la forme d'onde.

Normalize Permet de "normaliser" le niveau de la région selectionnée de la forme d'onde: autrement dit, de l'ajuster à la valeur maximale possible.

Quitter Cool Edit Pro LE

Pour quitter Cool Edit Pro LE, il suffit de selectionner le menu File puis de cliquer sur Exit.

Pour plus de détails, veuillez vous reférer à l'aide en ligne de Cool Edit Pro LE, accessible via le chemin : [Démarrer] - [Programmes] - [Cool Edit Pro LE] - [Cool Edit Pro LE Help].

Déinstallation du logiciel

Chacune des applications se trouvant sur le CD-ROM fourni peut être désinstallée selon la procédure Windows Ajout/Suppression de Programmes. Les applications que vous n'utilisez plus peuvent être supprimées en suivant cette procédure.

1

Cliquez sur le bouton [Demarrer] puis dans Paramètres, cliquez sur Panneau de Configuration pour l'ouvrir.

2

Double-cliquez sur Ajout/Suppression de Programmes.

Le dialogue Propriétés de Ajout/Suppression de Programmes apparait.

3

Cliquez sur l'onglet Installation/Désinstallation.

4

Dans la liste qui apparait dans ce dialogue, cliquez sur le nom de l'application que vous souhaitez supprimer.

5

Cliquez sur Ajouter/Supprimer en bas à droite du dialogue.

L'application que vous avons spécifiée à l'étape 4 sera supprimée.

Supprimer le pilote UA-100

Supprimer une ancienne version du pilote UA-100.

Réinstaller la pilote UA-100.

Si l'installation du pilote UA-100 s'arrête avant terme.

Utilisez la procédure suivantepour supprimerle pilote UA-100précedemmentinstallé et les fichiers du dossier Inf, puis redémarrezvoitrésordinateur.

1

Utilisez un cable USB pour connecter l'UA-100 à votre ordinateur.

2

Mettez l'UA-100 sous tension.

3

Effacer d'abord le pilote UA-100. Dans le Panneau De Configuration Windows, double-cliquez sur Systeme.

Le dialogue Propriétés Système apparait.

4

Cliquez sur l'onglet Gestionnaire de périphériques.

5

Double-cliquez sur Contrôleurs son, video etiaux pour acceder à la liste des péripériques.

6

Dans cette liste, sélectionnez Roland UA-100 USB Driver, puis cliquez sur [Supprimer]. Dans le dialogue Confirmation de la suppression, cliquez sur [OK].

7

Double-cliquez sur Contrôleurs son, video etieux, vérifie que Roland UA-100 USB Driver n'apparait plus dans la liste, et cliquez sur [Annuler] pour referrer le dialogue.

8

Utilisez l'Explorateur Windows, etc. pour supprimer les fichiers suivants :
\Windows\Inf\Other\Rolandif0006.inf
\Windows\Rdin0006.ini

Version antérieure à la 1.5 de l'UA-100:

Supprimez les fichiers suivants : Windows\Inf\Other\RolandRDUA100.INF Windows\rdusbaud.ini

• Avec les réglages par défaut de Windows, les fichiers Inf ne sont pas affichés. L'extension d'un fichier peut ne pas apparaitre, en fonction des réglages de Windows. Pour pouvoir supprimer ce fichier, reportez-vous au mode d'emploi de votre ordinateur ou de Windows, et modifier les réglages afin que tous les fichiers soient affichés.

9

Éteignez l'UA-100, puis redémarrez Windows.

L'explication figurant ici se rapporte à un système Windows commun.
Certains noms de fichiers peuvent différer en fonction des réglages de votre système.

Ce n'est pas un problème si le fichier mentionné à l'étape 8 n'existe pas si jamais l'instruction du pilote s'arrête avant terme.

A propos du manuel de Référence

Le Manuel de Référence contient davantage de détails sur l'utilisation de l'UA-100. Afin de tirer partir de toutes les fonctionnalités de l'UA-100, reportez-vous à ce manuel en cas de besoin.

Ce Manuel de Référence figure en anglais sur le CD-ROM fourni. La version traduite de ce manuel est quant à elle fournie sous forme imprimée. Si vous souhaitez consulter la version non traduite sur CD-ROM, procédez comme ceci :

1 Insérez le CD-ROM fourni dans le lecteur.
2 Cliquez sur le bouton [Démarrez] et dans Programmes, Sélectionnez Explorateur Windows.
3 Dans l'Explorateur, selectionnez le lecteur de CD-ROM, puis double-cliquez sur le dossier UA100Ref-Eng, pour l'ouvrir.
Double-cliquez sur le fichier "index.htm" se trouvant dans le dossier Reference. Le Manuel de Référence en anglais s'ouvrira.

Il est plus pratique de placer un Raccourci du Manuel de Référence sur le Bureau. Pour cela, suivez cette procédure :

1. Àprouv avoir ouvert le dossier Reference se trouvant sur le CD-ROM fourni (à l' étape 3 de la procédure ci-dessus, maintenez enforcées les touches Ctrl et Shift et faites glisser le fichier “index.htm” sur le Bureau. Puis cliquer sur Créer un raccourci.
2. Modifier le nom de ce Raccourci à votre convenance. Àpres un clic-droit sur le Raccourci sélectionnez Renommer, puis donnez-lui un nom évocateur tel que "UA-100 Reference Manual".

Dépannage

Si l'UA-100 ne fonctionne pas correctement, vérifie les points suivants.

Problèmes commun à tous les logiciels

■ Installation impossible

Le CD-ROM fourni est-ilprésent dans le lecteur de CD-ROM de votre ordinateur?

Vérifiez que ce disque à bien été inséré.

Y a-t-il suffisamment d'espace sur votre disque dur ?

Faites de la place sur votre disque dur. Supprimer les fichiers inutiles déplacez-les sur la Corbeille), puis faites un clic droit sur la Corbeille et selectionnez Vider.

Ou bien, installez un autre disque dur.

D'autres applications tournaient-elles pendant l'installation?

Quittez toutes les applications, puis recommencez l'installation.

Avez-vous entré correctement le nom du lecteur de CD-ROM au moment de l'installation?

Double-cliquez sur l'icone Poste de Travail afin de vérifier le nom du lecteur.

■ Impossible de démarrer l'application

Un grand nombre d'applications sont-elles en fonctionnement ?

Il se peut qu'il n'y ait plus assez de mémoire pour faire démarrer une autre application. Quittez les applications inutiles, puis démarrez la nouvelle application. Si un message d'erreur s'affiche encore, redémarrez Windows.

■ Un message d'erreur apparait lorsque vous démarrer l'application

Un message d'erreur peut apparaitre si vous démarrez plusieurs applications simultanément. Si cela se produit, cliquez sur [OK], et quitterez les applications inutiles. Meme si la fenetre d'une application a ete fermee, cette application est always lancée si elle est presente dans la Barre des Taches, il faut donc fermer toutes les applications inutiles presents dans la Barre des Taches.

MEMO

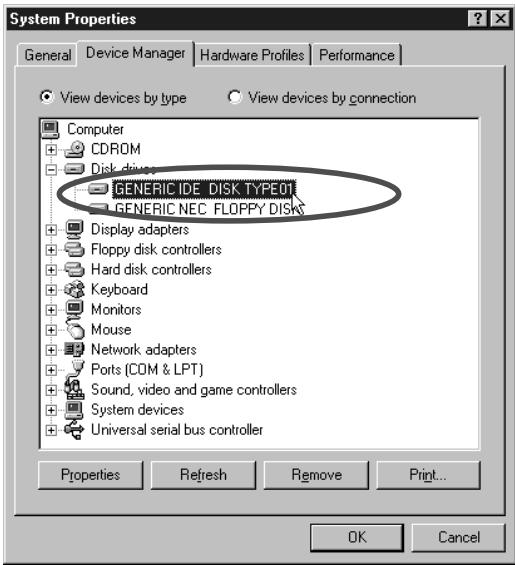

Pour les détails concernant l'installation d'autres disques durs, reportez-vous au mode d'emploi de votre ordinateur ou à celui de Windows.

Points à vérifier sur le pilote de l'UA-100

La recherche de périphérique ne s'effectue pas automatiquement.

La recherche de périphérique s'arrête avant son terme.

Le cable USB est-il correctement connecté ?

Assurez-vous que l'UA-100 et votre ordinateur sont correctement reliés via le cable USB.

L'UA-100 est-il sous tension ?

Vérifiez que le témoin POWER de l'UA-100 est allumé. Si ce n'est pas le cas, appuyez sur l'interrupteur de l'appareil pour lemettre sous tension.

L'USB est-il activé sur votre ordinateur ?

Veuillez vous reférer au mode d'emploi de votre ordinateur, et vérifie que l'USB est activé.

Est-ce que la mention “Autres péripériques” apparait dans la liste ?

Pour supprimer les péripériques non supportés, inconnus et les péripériques USB composites de la liste “Autres péripériques”, procédez comme ici, puis redémarrez votre ordinateur.

1. Dans le panneau de configuration Windows, double-cliquez sur Systeme. Le dialogue Propriétés apparait alors.
2. Cliquez sur l'onglet Gestionnaire de périphériques.
3. Double-cliquez sur Autres périphériques pour faire apparaitre la liste des périphériques.
4. Si des Périphériques inconnus apparaissent, Sélectionnez-les puis cliquez sur [Supprimer].
5. Le dialogue Suppression de péripériques apparait : confirmez la suppression en cliquant sur [OK].
6. Verifiez qu'aucun "Autre périphérique" ou "Périphérique inconnu" n'apparait dans la liste, puis cliquez sur [Annuler] pour reférer le dialogue.

■ Le dialogue “Recherche de périphérique inconnu” apparait quand même

Si vous ordinateur ou votre concentrateur (hub) USB possède deux connecteurs USB ou plus, relier l'UA-100 à un connecteur USB oùaucun UA-100 n'a jamais été branché peut faire apparaitre le dialogue Périphérique inconnu, même si le pilote UA-100 est déjà installé. Ce dialogue se refermera automatiquement une fois le pilote de l'UA-100 charge, et tout se passera normalement par la suite. Ce n'est pas un dysfonctionnement.

Le pilote de l'UA-100 n'est pas installé correctement

Suivez les étapes "Supprimer le pilote UA-100" (p. 41) pour supprimer le pilote de UA-100 de l'ordinateur, puis reportez-vous à "Branchements et installation du Pilote" (p. 14) pour réinstaller le pilote de l'UA-100.

Points à vérifier sur l'UA-100

- Impossible de l'allumer.

La prise secteur est-elle correctement branchée?

L'adaptateur secteur fourni est-il correctement branché sur la prise ajustate de l'UA-100 ?

Vérifiez que les connexions ont été faites correctement.

Pas de son.

Plusieurs applications ont-elles eté lances ?

Si un trop grand nombre d'applications tournent simultanément, un message d'erreur peut apparaitre. Si cela se produit, cliquez sur [OK], et quitterez les applications inutiles. Meme si la fenetre d'une application a ete fermee, cette application est always lancée si elle est presente dans la Barre des Taches, il faut donc fermer toutes les applications inutiles presentes dans la Barre des Taches.

Les réglages ont-ils été faits dans Windows pour préciser la destination de sortie des données audio ?

Vou despeez specifier Roland UA-100 Wave 1 comme sortie de destination. Pour les détails voir, "Réglages pour l'utilisation de l'UA-100" (p. 20).

Le pilote de l'UA-100 est-il installé correctement ?

Afin de pouvoir utiliser l'UA-100 pour relire des données, le pilote de l'UA-100 doit avoir eté installé correctement. Pour la procédure d'installation et les réglages à effectuer, voir "Branchements et installation du Pilote" (p. 14).

Lorsqu'un connecteur USB est branché ou débranché, il faut approximativement 15 secondes avant que l'UA-100 ne le reconnaisse.

Votre ordinateur est-il à la norme USB ?

Si vous utilisez un ordinateur ne satisfaisant pas à la norme USB électrique standard (ordinateur de fabrication "maison"), son fonctionnement peut être instable. Dans ce cas, vous pourrez peut-être résoudre le problème en connectant un concentrateur (Hub) USB auto-alimenté.

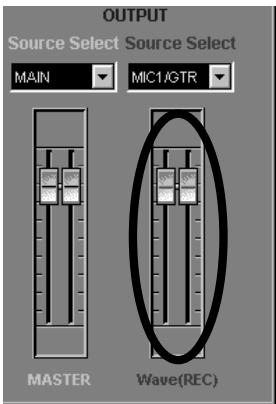

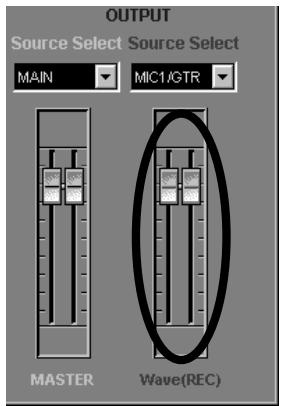

Dans l'utilitaire Mixer, les Faders Wave1, Wave2 et Mastersont-ils montés ?

Suivez la procédure de la p. 21 pour afficher le Contrôle de Volume. Puis monter les curseurs.

Les sorties de votre expandeur MIDI sont-elles connectées aux prises d'entrée Ligne de l'UA-100?

Si les sorties de l'expandeur MIDI sont connectées aux prises d'entrée ligne (Line Input) de l'UA-100, vérifie la position du potentiamètre Line Input Volume à l'arrière de l'UA-100, et réglez le niveau d'entrée.

Y a-t-il un CD-ROM de musique en train d'être lu dans le lecteur de CD-ROM de l'ordinateur ?

L'UA-100 ne restitue pas le son des CD-ROM musicaux lus dans le lecteur de CD-ROM de l'ordinateur.

Le volume de l'instrument connecté à l'UA-100 est trop faible.

Utilisez-vous un cable de connexion muni d'une résistance ?

Utilizez un cable de connexion sans résistance.

Toujours pas de son !

Reportez-vous au schéma de principe de la page suivant pour才知道 la cause du problème.

Comment utiliser ce schéma de principe

• • • Procedez en fonction des directions.

• • • Répondez à chaque question.

Si le Contrôle de Volume n'a pas ete instalé sur voite ordinateur,utiliser Ajout/ Suppression de Programmes dans le Panneau de Configuration afin de linstaller. Pour les détails concernant cette installation, reportez-vous au mode d'emploi ou a I'aide en ligne de Windows.

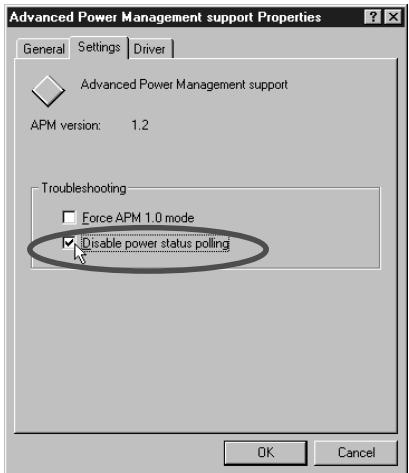

Le fonctionnement de Windows est instable

Windows peut ne pas fonctionner correctement lorsqu'l'UA-100 est connecté à votre ordinateur. Dans ce cas, essayez les solutions suivantes.

• Démarrez Windows alors que l'UA-100 n'est pas connecté à votre ordinateur. Puis branchez l'UA-100 à votre ordinateur.
• Démarrez Windows alors que l'UA-100 n'est pas sous tension. Puis mettez-le sous tension.

Pour les détails concernant les "Points à vérifier sur l'UA-100", reportez-vous à la section "Dépannage" du "Mode d'Emploi de l'UA-100".

UA-100: Unité USB de Traitement MIDI & Audio

Enregistrement/Lecture Audio

Piste d'enregistrement : 1 voie stéreo

Piste de lecture : 2 voies, stéreo Full Duplex

Effets

Effets spécifiques :

Effet pour la Voix équivalent à VT-1

Multi-Effets vocaux

MIC simulator

Game Multi

autres

Effets équivalents à ceux du SC-88Pro: 64 types

Traitement du signal

Conversion AN:20 bits lineaire

(surechantillonnage 64 fois)

Conversion NA : 20 bits linéaire

(surechantillonnage 128 fois)

Traitement DSP interne : 24 bits linéaire

Fréquence d'échantillonnage

Réponse en fréquence

22 Hz à 21 kHz (+0.2 dB/-3 dB)

Niveau d'entrée nominal

Prises d'entrée Ligne: -10 dBm

Niveau de sortie nominal

Prises de sortie Ligne : -10 dBm

Impédance d'entrée

Prises de sortie Ligne : 600 ohms

Impédance de charge recommendée

Prises de sortie Ligne : 10 k ohms ou plus

Prises Casque : 20 à 50 ohms

Niveau de bruit résiduel

(entrée avec charge de 1 k ohms, MIC1, 2: min.IHF-A, typ., mode Line)

Prises de sortie Ligne : -92 dBm ou moins

Interface

USB

Digital Out: type Optique (conformé à S/P DIF)

Connecteurs

Face avant :

Prise d'entrée MIC1/GUITAR (type Jack 6,35 mm)

Prise d'entrée MIC2 (type Jack 6,35 mm)

Prise Casque (type Jack Sté reproduction miniature)

Arrière:

Connecteur USB (USB Type B)

Prises MIDI (2 In, 2 Out)

Prise d'entrée Ligne (type RCA) x 2

Prise de sortie Ligne (type RCA) x 2

Connecteur Digital Output (type Optique)

Alimentation

DC 9 V (Adaptateur secteur)

Tension

750 mA

Dimensions

218 (L) x 250 (P) x 46 (H) mm

Poids

1,3 kg

Accessoires

Livret "Prise en Main"

Mode d'Emploi

Manuel de Référence

Cable USB

Adaptateur secteur (ACI ou ACB)

CD-ROM "UA Software"

• Dans un souci d'amélioration du produit, les caractéristiques et/ou l'apparace de cet apparéil sont sujéttes à modifications sans avis préalable.

- Système d'exploitation :

Microsoft® Windows® 98

Ordinateur :

Ordinateur compatible Windows®98 avec connecteur USB conforme à la norme USB Version 1.1

CPU/Fréquence d'horloge :

Proesseur MMX® Pentium® 166 MHz ou plus rapide

- Mémoire (RAM) :

64 MB ou plus

Résolution d'affichage :

800 x 600 ou mistroux

Couleurs :

65 536 couleurs (16 bits High Color) ou mistroux

- Capacité du disque dur :

100 MB ou plus

• Bien que Roland ait testé un grand nombre de configurations, et ait déterminé celle-ci en se basant sur une moyenne, une configuration similaire à celle décrite ci-dessus devrait permettre un fonctionnement normal de l'UA-100, mais Roland ne peut garantir qu'un ordinateur spécifique donnera entierement satisfaction avec l'UA-100 en se basant uniquement sur le fait qu'il correspond à la configuration requise ci-dessus. Ceci parce qu'un grand nombre de variables intervennent et peuvent influencer l'environnement de calcul, comme par exemple des différences au niveau de la carte-mère ou d'une combinaison particulière des péripériques utilisés.

Information

Lorsque vous avez besoin d'un service après-vente, appelez le centre technique ou le revendeur agreé Roland le plus proche, figurant dans la liste ci-dessous.

Roland

AFRICA

EGYPT

Al Fanny Trading Office P.O.Box 2904.

El Horrieh Heliopolos, Cairo,

EGYPT

TEL: [phone]

REUNION

Maison FO - YAM Marcel

25 Rue Jules MermanZL

Chaudron-BP79 97491

Ste Clotilde REUNION

TEL:28 29 16

SOUTH AFRICA

NE JAMAIS litre un CD-ROM dans un lecteur de CD audio. Le son émis serait d'un tel

niveau qu'il pourrait provoquer une perte irréversible de votre acuity auditive ; et

égarlement endommager vos haut-parleurs ou les autres composants de votre chaîne hi-fi.

• Évitez de toucher et de rayer la surface brillante au verso du disque (surface encodée). Les CD-ROM abîmés ou poussièreux ne peuvent pas été lus correctement. Conservez vos disques propres en les nettoyant au moyen de produits spéciaux pour CD disponibles dans le commerce.
• Avant d'ouvrir la pochette du CD-ROM fourni, vous devez d'abord dire "l'accord de licence". Le fait d'ouvrir la pochette du CD-ROM signifie que vous avez accepté les termes de cet accord.
• Dans un but d'amélioration du produit, ses caractéristiques et/ou son appearance sont sujéttes à modification sans avis préalable.
• N'appliquez pas une force excessive sur les boutons et commutateurs. Vous risquieriez de les endommager, ce qui pourrait vous blesser ou provoquer une électrocution.
• Microsoft et Windows sont des marques déposées de Microsoft Corporation.
• Windows® 98 est connu officièlement sous le nom : “Système d'exploitation Microsoft® Windows® 98.”
• Copies d'écran reproduites avec la permission de Microsoft Corporation.
• Pentium est une marque déposée de Intel Corporation.
• MMX est une marque déposée de Intel Corporation.
• Cakewalk est une marque déposée de Twelve Tone Systems, Inc.
• Tous les noms de produits mentionnés dans ce document sont des marques déposées appartenant à leur propriété respectif.

A propos de ce document

Ce document est un guide très précieux, qui vous apprendra tout ce que vous doivent savoir de l'UA-100. Il est composé de quatre chapitres:

- Les différentes parties de l'UA-100 et leurs fonctions

Ce chapitre détaillée toutes les commandes et les différentes parties de l'UA-100, et en explique le fonctionnement.

- Avant d'utiliser l'UA-100

Ce chapitre détaille le chemin des signaux dans l'UA-100, et expose une vue générale du logiciel UA-100 Controller ; il s'agit du programme permettant de contrôle l'UA-100 depuis votre ordinateur. Il vaut moins se référer d'abord au livre "Prise en main", relier l'UA-100 à votre ordinateur, effectuer les différents réglages, et procéder seulement ensuite à l'installation du logiciel UA-100 Controller.

- Exploitation de l'UA-100

Ce chapitre explique les bases de l'exploitation de l'UA-100 avec un logiciel de séquence MIDI/audio et avec le logiciel UA-100 Controller. Dans ce chapitre, nous supposons que vous utilisez un logarithie de séquence pourvu de fonctions d'enregistrement audio/MIDI : installez donc, si besoin est, votre logarithie de séquence et configurez-le avant de dire le chapitre.

Annexes

Dépannage

Ces chaprites rassemblent des informations utiles concernant l'UA-100, ainsi que des points à vérifier en cas de problèmes ou si vous vous posez des questions. Parcourez-le si nécessaire.

Le CD-ROM livre avec l'UA-100 contient des fischiers d'aide ainsi qu'un manuel de reférence de l'appareil (en angeis*). Lisez-les pour mieux comprendre les principales de fonctionnement de l'appareil; vous pouvez les dire à l'aide de votre navigateur Web habituel. Pour plus de détails, reportez-vous à la section "Utilisation du manuel de reférence" du livre Prise en main.

• Le manuel de Référence traduit en français est fourni sous forme de manuel imprimé.

Les iconônes suivantes apparaissent parfoids dans la partie droite des pages de ce livre, pour accompagner des explications de mots de vocabulaire ou vous avertir de points importants. Dans les deux cas, il s'agit d'informations importantes, qu'il est nécessaire de connaître.

MEMO	Explication d'un terme
NOTE	Point important

Table des Matieres

A propos de ce document 3

Les différentes parties de l'UA-100 et leurs fonctions 5

Face avant. 6

À propos du sélecteur de type d'effect (EFFECT TYPE) 8
A propos du contrôle des effets 9

Panneau Arriere 10

Avant d'utiliser l'UA-100 11

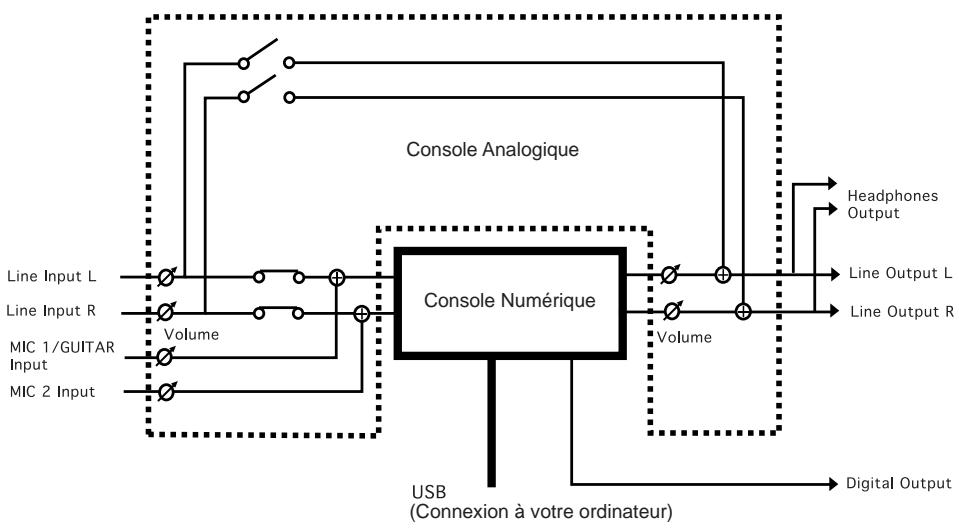

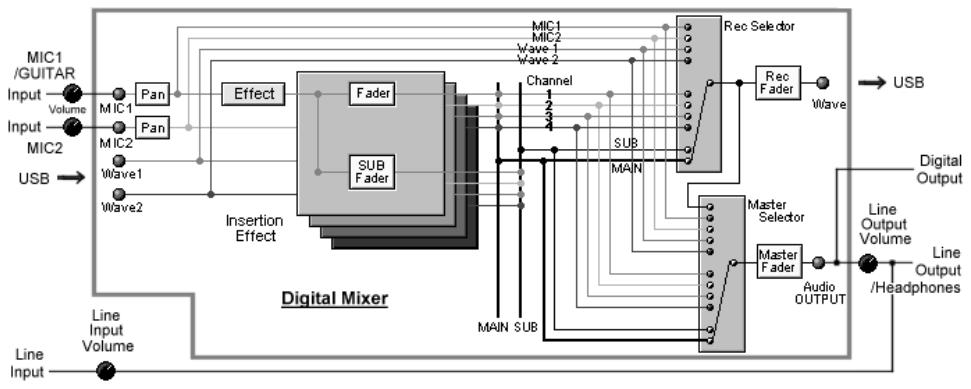

Chemindesignaux 12
Le logiciel UA-100 Controller 14

Exploitation de l'UA-100 19

Enregistrer des voix. 20
Enregisterr une guitare 24
Enregistrer depuis un appeareil audio 28
Écouter les données audio enregistrées tout enregistrant une autre partie.... 32
Applique des effets pendant la lecture audio 35
Applique des effets en enregistrant 37
Enregistrer en écoutant le son avec effet tout en enregistrant le son sans effet.. 41
Réenregister de l'audio en passant par un effet 45
Utiliser plusieurs effects simultanement 49
Ajouter des harmonies à une voix 53
UA-100 servant d'interface MIDI 56
Contrôle de l'UA-100 via messages MIDI 58
Enregistrement numérique sur MD/DAT 60

Annexes 61

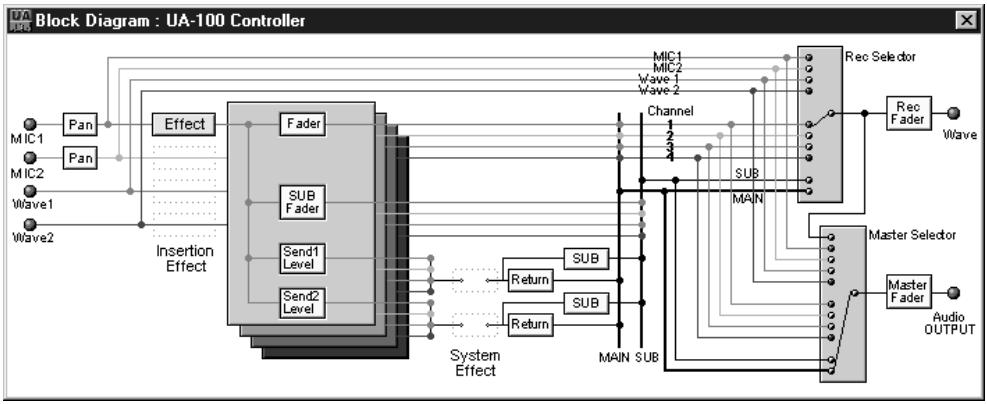

Synoptique de l'UA-100 62
Fiche des Paramètres d'effet 66
Fiche des paramètres d'effet 66
Table de Conversion des Paramètres d'effet 74
Implémentation MIDI 78
Fiche d'Implémentation MIDI 90

Dépannage 91

Dépannage 92
Points à vérifier sur l'UA-100 92
Points à vérifier sur le pilote de l'UA-100 105
Points à vérifier sur le logiciel UA-100 Controller 106
Index. 107

Les différentes parties de l'UA-100 et leurs fonctions

Ce chapitre étudie en détail les commandes et les différentes parties de l'UA-100, et explique leurs fonctions. Il détaille aussi des fonctions qu'il est nécessaire de bien comprendre pour utiliser l'UA-100, comme le/selecteur de type d'effet (Effect Type Selector) et le contrôleur d'effet (Effect Controller).

Face avant

1 Prise d'entrée MIC 1/ GUITAR

Cette prise sert à brancher un microphone ou une guitare.

2 Prise d'entrée MIC 2

Cette prise sert à brancher un microphone.

Seuls des microphones dynamiques peuvent etre branches sur les entrées MIC 1/ GUITAR et MIC 2. Les micros miniatures (de type condensateur) eventuellement livres avec voitre ordinateur ne peuvent etre utilisés.

3 Indicateur de niveau d'entrée/PEAK

Cet indicateur s'allume en vert pour signaler la presence d'un signal d'entrée, que ce soit sur la prise MIC 1 /GUIT, MIC 2 ou LINE INPUT située en face arrêté de l'appareil. L'indicateur passe en rouge dés que le niveau d'entrée est trop élevé.

Potentiomètre de niveau d'entrée MIC 1/GUIT

Ce potentiemetre permet d'ajuster le niveau d'entrée du micro (ou de la guitare) branché(e) sur la prise MIC 1/GUIT. Le faire tourner dans le sens inverse des aiguilles d'une montre diminue le niveau d'entrée ; dans le sens des aiguilles d'une montre, le niveau d'entrée augmente. Ce potentiemetre permet également de passer de l'entrée micro à l'entrée guitare : il suffit d'appuyer dessus !

5 Indicateur de fonction MIC 1/GUIT

Ce témoin lumineux indique si l'entrée Mic 1/Guitar est utilisée en position "microphone" ou "guitare". Pour passer d'une position à l'autre, il suffit d'appuyer sur le potentiemètre de niveau MIC 1/GUITAR.

Témoin allumé : position “guitare”

Témoin éteine : position “microphone”

À la mise sous tension, la témoin est allume (l'entrée est en position "guitare").

6 Potentiomètre de niveau MIC 2

Ce potentiemetre permet de regler le niveau d'entrée du microphone branché sur la prise MIC 2. Le faire tourner dans le sens inverse des aiguilles d'une montre diminue le niveau d'entrée ; dans le sens des aiguilles d'une montre, le niveau d'entrée augment.

7 Suggesteur de type d'effect (EFFECT TYPE)

Ce potentiemetre crante permet deCHOISIR le type d'effet Preset desirede.

L'UA-100 propose quatre types d'effets Presets différents : leur changement s'effectue généralement via l'ordinateur, par l'intérimédiaire du logiciel UA-100 Controller, mais rien ne vous empêche d'utiliser le/selecteur de type d'effet pour procéder à des réglages simples.

Pour pouvoir contrôler les effets depuis l'ordinateur, il faut que le sélecteur EFFECT TYPE se trouve en position [PC].

Pour plus de détails, veuillez vous référer au paragraph "À propos du sélecteur de type d'effet (EFFECT TYPE)" (p. 8).

8 Potentiometres rotatifs EFFECT CONTROL 1/2, 3/4

Les paramétres des valeurs des paramétres de l'effet choisi via le/selecteur EFFECT TYPE - ces paramétrres variant bien sur selon le type d'effet appelé.

Si le sélecteur de type d'effet se trouve en position [PC] ou [BYPASS], les potentiometres EFFECT CONTROL sont désactivés.

Pour plus de détails, veuillez vous référer au paragraph "À propos du contrôle des effets" (p. 9).

9 Potentiometre VOLUME

Ce potentiametre permet de regler le niveau de sortie - commun à la prise casque (PHONES) et aux prises de sortie LINE OUTPUT en face arrêté. Le faire tourner dans le sens inverse des aiguilles d'une montre diminue le niveau d'entrée ; dans le sens des aiguilles d'une montre, le niveau d'entrée augmente.

Toutefois, selon les réglages de l'UA-100 (via le logiciel de contrôle ou le sélecteur de type d'effet), le signal sort parfois directement ; dans ce cas, il est impossible de régler son niveau.

10 Indicateurs de niveau de sortie

Le nombre de LED qui s'allume dépend du niveau de sortie de la prise Casque et de celui des sorties Ligne (Line Output) à l'arrière. Si la LED rouge s'allume, il vous faudra baiser le volume de la sortie Ligne.

11 Témoin de mise sous tension (POWER)

S'allume lorsque l'appareil est sous tension.

12 Interrupteur secteur (Marche/Arrêt)

Appuyez dessus pour allumer ou eteindre l'appareil.

13 Prise casque (PHONES)

Des écouteurs peuvent être branchés dans cette prise. Meme lorsque des écouteurs sont branchés, le son est quand mêmeprésent sur les prises de sortie Ligne (Line Output) situées à l'arrière.

À propos du sélecteur de type d'effet (EFFECT TYPE)

L'UA-100 possède six modes de fonctionnement, chacun convenant à un type d'utilisation précis.

Mode PC

Selectionnez ce mode lorsque vous désirez contrôler les effets de l'UA-100 par l'intérimédiare de votre ordinateur. Ce mode contient lui-même trois sous-modes (VT Effect, Full Effect, Compact Effect): pour plus de détails, veuillez vous reporter au manuel de ↔reference.

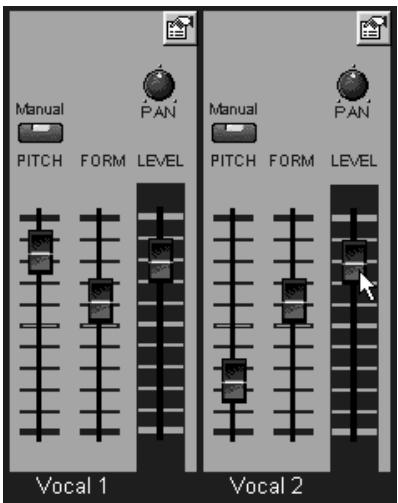

Mode VT

Selectionnez ce mode lorsque vous désirez contrôle l'effect Voice Transformer (VT) de l'UA-100 par l'intémediaire des potentiemêtres EFFECT CONTROL de sa face avant. Dans ce mode, l'effect Voice Transformer s'applique au signal d'entrée arrivant sur la prise MIC 1/GUITAR en face avant. Si l'UA-100 est relié à un ordinateur, vous pouvez vous servir du logiciel UA-100 Controller pour assigner d'autres paramêtres que ceux déjà affectés aux potentiemêtres EFFECT CONTROL 1/2 et 3/4 de la face avant. UA-100 Controller permet également de spécifique les valeurs par défaut que prendront les paramêtres lors de la sélection du mode VT.

Mode VOCAL

Dans ce mode, les potentiamètres EFFECT CONTROL de l'UA-100 servent à contrôler le multieffet VOCAL. Dans ce mode, l'effet Vocal ne s'applique qu'au signal d'entrée arrivant sur la prise MIC 1/GUITAR en face avant. Si l'UA-100 est relié à un ordinateur, vous pouvez vous servir du logiciel UA-100 Controller pour assigner autres paramètres que ceux déjà affectés aux potentiamètres EFFECT CONTROL 1/2 et 3/4 de la face avant. UA-100 Controller permet également de spécifique les valeurs par défaut que prendront les paramètres lors de la sélection du mode VOCAL.

Mode GUITAR

Dans ce mode, les potentiamètres EFFECT CONTROL de l'UA-100 servent à contrôler le multieffet GUITAR MULTI 1. Dans ce mode, l'effect Vocal s'applique qu'au signal d'entrée arrivant sur la prise MIC 1/GUITAR en face avant. Si l'UA-100 est relié à un ordinateur, vous pouvez vous servir du logiciel UA-100 Controller pour assigner autres paramètres que ceux déjà affectés aux potentiamètres EFFECT CONTROL 1/2 et 3/4 de la face avant. UA-100 Controller permet également de spécifier les valeurs par défaut que prendront les paramètres lors de la sélection du mode GUITAR.

Mode GAME

Selectionnez ce mode si, l'UA-100 étant branché sur votre ordinateur, vous désírez appliquer l'effet Game de l'UA-100 à la sortie de la carte son de votre ordinateur. Dans ce mode, l'effet est appliqué au signal arrivant sous forme de flux numérique sur l'entrée Wave 1 de l'UA-100. Vous pouvez vous servir du logiciel UA-100 Controller pour assigner d'autres paramètres que ceux déjà affectés aux potentiamètres EFFECT CONTROL 1/2 et 3/4 de la face avant. UA-100 Controller permet également de spécifique les valeurs par défaut que prendront les paramètres lors de la sélection du mode GAME.

Mode BYPASS

Selectionnez ce mode si vous désirez que les signaux arrivant sur les entrées MIC 1/ GUIT et MIC 2 en face avant de l'UA-100 soient renvoyés en sortie sans modification.

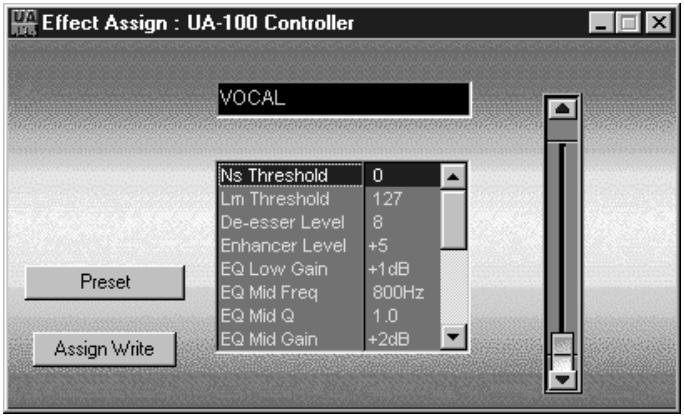

À propos du contrôle des effets

Les effets de l'UA-100 sont contrôlables - les paramètres assignés à chaque potentiemètre rotatif CONTROL EFFECT 1/2 ou 3/4 étant bien sur différents selon le type d'effet appelé.

Avec les réglages d'usine, l'assignation des paramètres est la suivante.

(Ce schéma est aussi imprimé sur le dessus de l'UA-100).

Après chaque changement de type d'effet via le sélectionT EFFECT TYPE, les valeurs des paramètres rappelées sont celles par défaut,quelle que soit la position des potentiomètres EFFECT CONTROL. Pour ajuster les valeurs de paramètres à votre goût, tournez les potentiomètres EFFECT CONTROL.

Le logiciel UA-100 Controller permet d'assigner aux potentiamétres EFFECT CONTROL d'autres paramétrés que ceux déjà assignés, ainsi que de modifier les valeurs par défaut. Pour plus de détails, veuillez vous reférer au paragraph "Le logiciel UA-100 Controller" (p. 14) ainsi qu'à l'aide en ligne du logiciel lui-même. Si le/selecteur EFFECT TYPE se trouve en position PC ou BYPASS, les potentiamétres EFFECT CONTROL n'ont aucune action; pour qu'ils soient actifs, il faut que le/selecteur EFFECT TYPE se trouve dans une position autre que PC ou BYPASS.

Panneau Arrière

1 Prise DC IN

Accueilla prise deladaptateursecteur9Voltsfourni.

Potentiomètre LINE INPUT

Ce potentiemetre permet de régler le niveau d'entrée (ligne) arrivant sur les prises LINE INPUT. Si le niveau d'entrée est trop élevé, il se produit un écrétage, ce qui se traduit par l'allumage de la LED PEAK de la face avant.

3 Prises INPUT

Les prises sont prévues pour la connexion d'appareils stéreo externes : expendeur MIDI, MiniDisc, DAT.

4 Prises OUTPUT

Reliez ces prises à votre chaine hi-fi, à vos moniteurs actifs.

5 Connecteur DIGITAL OUTPUT

Ce connecteur optique permet d'envoyer un signal audio au format S/PDIF à un enregistrure numérique externe : MiniDisc, DAT.

6 Prises MIDI IN 1/2

Ces prises MIDI permettent d'envoyer des messages MIDI à d'autres apparéils MIDI.

7 Prises MIDI OUT 1/2

Ces prises MIDI permettent de receivevoir des messages MIDI provenant d'autres apparèils MIDI.

8 Connecteur USB

Ce connecteur permet de relier, via un cable USB, votre UA-100 à votre ordinateur : dés lors, tous les échanges de signaux audio et/ou de messages MIDI sont possibles.

Avant d'utiliser I'UA-100

Avant de commencer à utiliser l'UA-100, veuillez dire les explications suivantes : elles concernnent les chemins empruntés par les signaux à l'intérieur de l'UA-100, et la façon dont le logiciel UA-100 Controller permet de contrôler ces chemins de signaux.

Chemin des signaux

L'UA-100 possède un bloc audio, charge de générer les signaux audio, et un bloc interface MIDI, générant les messages MIDI.

Bloc Audio

Le bloc audio se divise en deux parties : une console analogue et une console numérique. Dans le schéma ci-dessous, la partie entourée de lignes pointillées est la console analogue ; la console numérique se trouve en dessous au centre. Elle contient un proceseur d'effets exclusif Roland, utilisant les mêmes technologies que celles mises en œuvre dans les instruments de musique de la marque, et applique divers effets au signal audio.

Pour plus de détails
concernant le chemin des
signaux audio dans l'UA-
100, reportez-vous au
paragraphe "Blocs
internes de l'UA-100" (p.
64) dans les Annexes.

Bloc d'interface MIDI

Une fois relié à votre ordinateur via un cable USB, l'UA-100 le dote de deux ports d'entrée-sortie MIDI destinés au contrôle d'appareils MIDI externes (MIDI IN 1, 2 et MIDI OUT 1, 2) ainsi que d'un port MIDI destiné au contrôle "interne" de l'UA-100 (repéré CONTROL IN et OUT) - console numérique, réglage des effets, modification du mode de fonctionnement, etc...

Si vous ordinateur et l'UA-100 ne sont pas reliés via un cable USB, les messages MIDI reçus sur la prise MIDI IN sont assignés au contrôle interne de l'UA-100, ce qui permet son contrôle par tout apparéil MIDI externe.

Le logiciel UA-100 Controller

Le logiciel UA-100 Controller permet de visualiser sur ordinateur le statut de l'UA-100 et de contrôle diverses fonctions.

• Si l'UA-100 est étant ou si la connexion USB est interrompue, le logiciel UA-100 Controller quitter automatiquement. Comme les valeurs figurant dans la fenêtre Mixer et dans la fenêtre Effect sont automatiquement sauvégardées lorsque le programme quitter, vous les retrouverez à l'ouverture de la fenêtre lors du lancement suivant du programme.

Fenêtre principale

C'est la fenêtre principale qui apparaît en premier lorsque vous lancez le logiciel UA100 Controller.

Cette fenêtre principale offre les fonctions suivantes :

• Affichage du sélecteur de type d'effet

La position actuelle du potentiemetre de selection EFFECT TYPE apparait dans la partie Mode de la fenetre principale de UA-100 Controller.

• Boutons d'applé des fenêtres du logiciel UA-100 Controller

Lorsque vous cliquez sur les boutons suivants, la fenetre correspondante s'ouvrira. Les fenêtes pouvant être affichées dépendent du mode choisi via le selecteur EFFECT TYPE.

Bouton	Mode
Mixer	[PC], [VT], [VOCAL], [GUITAR], [GAME], [BYPASS]
VT Mixer	[PC]
Control Assign	[VT], [VOCAL], [GUITAR], [GAME]
Effect Assign	[VT], [VOCAL], [GUITAR], [GAME]

• Réglage des paramètres internes de l'UA-100

Pour intervenir sur les valeurs des paramétres internes de l'UA-100, il suffit de sélectionner System Setting dans le menu Setting. Pour plus de détails, reféréz-vous à l'aide en ligne de UA-100 Controller.

• Aide en ligne de UA-100 Controller

Pour consulter l'aide en ligne du logiciel UA-100 Controller, selectionnez UA-100 Controller Help dans le menu Help.

Fenêtre Mixer (Console)

Pour faire apparaitre la fenêtre Mixer, il suffit de cliquer sur [Mixer] dans la fenêtre principale. La fenêtre Mixer permet de régler les niveaux de l'entrée ligne et de l'entrée de l'ordinateur, d'ajuster le niveau de sortie de l'UA-100 et de selectionner la source du signal de sortie, autrement dit de spécifique comment le signal sera routé et traité.

• Cette copie d'écran a été prise alors que le sélection EFFECT TYPE se trouve en position [PC]. Selon la position de ce sélection, le contenu de la fenêtre Mixer changera.

1 INPUT

La partie INPUT, située dans la partie supérieure gauche de la fenêtre, rassemble divers potentiomètres permettant de contrôler le panoramicique (Pan, proportion de signal envoyé à gauche/à droite) ainsi que les départs effets Send 1 (dosant le niveau de signal envoyé à l'effet 1) et Send 2 (dosant le niveau de signal envoyé à l'effet 2). Le bouton Sub sert à activer/désactiver le fader Sub.

Les faders principaux (Main) occupte la partie inférieure de la fenetre. Ils permettent de controller le niveau des signaux Mic 1/Guitar, Mic 2, Wave 1 et Wave 2. Chaque fader dispose d'un bouton Mute et d'un bouton Solo.

SYSTEM EFFECT

La partie SYSTEM EFFECT apparait en haut de la partie mediane de l'écran : elle contient deux potentiamètres rotatifs Return permettant de doser le niveau de retard effets.

3 EFFECT

Cette partie de la fenêtre permet deCHOISIR entre les deux modes d'insertion d'effets (Insertion Effects) : Compact Effects Mode et Full Effects Mode. Pour appliquer un effet à un signal, cliquez sur le bouton de selection d'effect correspondant (LINE, MIC 1, MIC 2, WAV1, WAV2, SYS1, SYS2).

EASY SETTING

Le bouton EASY SETTING permet, en appuyant sur un seul bouton, de régler automatiquement les sources d'entrée et les assignations du signal de sortie.

5 OUTPUT

La partie OUTPUT permet de sélectionner les sources envoyées en sortie et de régler le niveau de sortie. Le sélecteur de source MASTER [Source Select

Pour plus de détails
concernant la fenêtre
Mixer, reportez-vous à
l'aide en ligne du logiciel
UA-100 Controller.

écrit en blanc], à gauche, permet deCHOISIR la source qu'on désire écouter. Le sélecteur de source Wave (REC) [Source Select ecrit en rouge], à droite, permet deCHOISIR la source qu'on désire enregistrer.

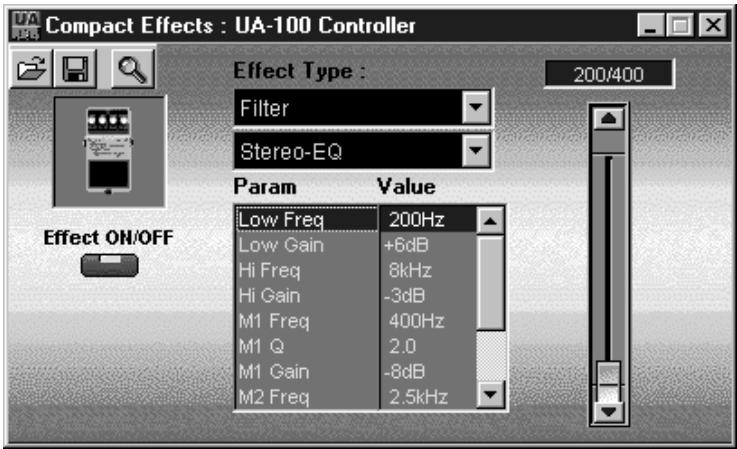

Fenêtre Effects

Pour ouvrir la fenêtre Effects, il suffit de cliquer sur les boutons de selection d'effets, dans la région EFFECT. Il existe trois types de fenêtres Effects :

• 64 fenêtres "Compact Effects", utilisées en conjunction avec un effet système ;
• des fenêtres "System Effects" pour le Délai, le Chorus, la Réverb...
• 6 fenêtres "Full-Effects" pour le Vocoder, le Mic Simulator...

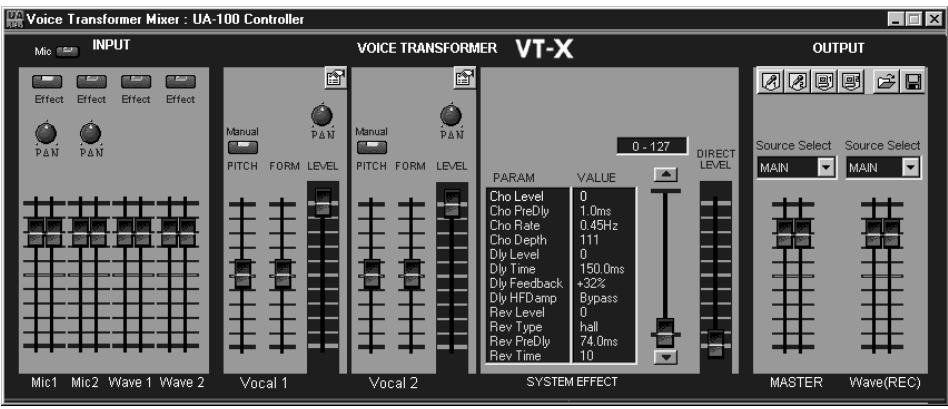

Fenêtre VT Mixer

Pour ouvrir la fenêtre Mixer, il suffit de cliquer sur [VT Mixer] dans la fenêtre principale. Le VT (Voice Transformer) est un effet unique; concu spécifique pour les voix, il permet de creer des harmonies vocales uniques. Pour plus de naturel, le VT permet de contrôle independamment la hauteur et les formants (caracteristiques vocales déterminées par les dimensions des cordes vocales et du larynx).

Pour plus de détails
concernant les effets,
reportez-vous à l'aide en
ligne et au manuel de
réference du logiciel UA100 Controller

Pour plus de détails
concernant la fenêtre VT
Mixer, reportez-vous à
l'aide en ligne du logiciel
UA-100 Controller

Fenêtre Control Assign

Lorsque you utilisez le sélection EFFECT TYPE pourCHOISIR entre VT/Vocal/Guitar/ Game, [Control Assign] apparait dans la fenetre principale.

Cliqueur sur ce bouton ouvre la fenetre Control Assign. Lorsque l'UA-100 est utilisé de façon autonome, quatre types d'effets (VT/Vocal/Guitar/Game) peuvent être utilisés. L'UA-100 dispose de deux potentiamètres rotatifs permettant de modifier la valeur de quatre paramètres de ces effets ; le type de ces quatre paramètres peut être modifié. Ces modifications seront mémorisées par l'UA-100, même s'il est par la suite déconnecté de l'ordinateur.

• Cette personnalisation ne peut s'effectuer que depuis le logiciel UA-100 Controller. Si vous désirez modifier le type de paramètres pré-assignés aux deux potentiamétres rotatifs EFFECT CONTROL, il faudra donc reconnectcer l'UA-100 à votre ordinateur.

Assignnation de paramètres d'effets aux potentiomètres EFFECT CONTROL

1. Assurez-vous que l'UA-100 est connecté à l'ordinateur.
2. Ouvrez la fenêtre principale de UA-100 Controller.
3. Faites tourner le selectorateur EFFECT TYPE sur l'UA-100 lui-même et choisissez le type d'effet désiré. Les nouvelles assignations de paramètres peuvent être effectuees indépendamment pour les quatre types d'effets VT/Vocal/Guitar/ Game.
4. Dans UA-100 Controller, cliquez sur [Control Assign] ; la fenetre Control Assign apparait alors.
5. Assignez le paramètre de votrechoix à chaque potentiometre. Il y en a quatre : un sur la couronne externe et un sur le bouton interne de chaque potentiometre rotatif EFFECT CONTROL. Pour chacun, il suffit de selectionner le parametre désiré dans la liste qui se déroule.
6. Une fois ces assignations achievées, cliquez sur [Assign Write] pour “écrite” les données d'assignation dans l'UA-100.
7. Si vous désirez rétablier les assignations par défaut, il suffit de cliquer sur [Preset].

Fenêtre Effect Assign

Dès que vous utilisez le sélectionT EFFECT TYPE de l'UA-100 pour selectionner un des quatre types d'effets (VT/Vocal/Guitar/Game), la fenêtre [Effect Assign] apparait par-dessus de la fenêtre principale.

Cliqueur sur [Effect Assign] ouvre la fenetre Effect Assign. Lorsque vous utilisez l'UA-100 de façon autonome, vous pouvezCHOISIR entre quatre types d'effets (VT/ Vocal/Guitar/Game). Vous pouvez modifier les valeurs par defaut des parametes de ces effets.

Ces modifications seront mémorisées par l'UA-100, même s'il est par la suite déconnecté de l'ordinateur.

• Cette personnalisation ne peut s'effectuer que depuis le logiciel UA-100 Controller. Il faut donc pour cela reconnectcer l'UA-100 à votre ordinateur.

Modifier les valeurs par défaut des paramètres d'effets

Pour modifier les valeurs par défaut des paramètres d'effets séparément pour chacun des types d'effets (VT/Vocal/Guitar/Game), procédez comme suit :

1. Assurez-vous que l'UA-100 est connecté à l'ordinateur.
2. Ouvrez la fenêtre principale de UA-100 Controller.
3. Faites tourner le selectorat EFFECT TYPE sur l'UA-100 lui-même et choisissez le type d'effet désiré. Les modifications des valeurs de paramètres peuvent être effectuées indépendamment pour les quatre types d'effets VT/Vocal/Guitar/ Game.
4. Dans UA-100 Controller, cliquez sur [Effect Assign] : la fenetre Effect Assign apparait alors.
5. Pour entrer la valeur par défaut désirée pour chacun des paramétres, il suffit de sélectionner le paramètre désiré, puis de modifier sa valeur avec le curseur situé dans la partie droite de la fenêtre.
6. Une fois les réglages terminés, cliquez sur [Assign Write] pour “écrite” les nouvelles valeurs dans l'UA-100.
7. Si vous désirez rétabir les valeurs par défaut, il suffit de cliquer sur [Preset].

Exploitation de l'UA-100

Ce chapitre explique comment se servir de l'UA-100 en conjunction avec un logiciel de séquence MIDI/Audio et avec le logiciel UA-100 Controller. Avant de passer à ce chapitre, veuilles dire le livre "Prise en main", connecter l'UA-100 à votre ordinateur, procéder aux divers réglages nécessaires et configurer le logiciel UA-100 Controller.

Les explications fournies dans ce chapitre se rapportent à une exploitation de l'UA-100 avec un logiciel de séquence pourvu de fonctions d'enregistrement MIDI/ Audio. Avant de continuer, veuillesz installer votre logiciel de séquence et le configurer.

• Pour plus de détails sur le logiciel UA-100 Controller, veuillesz vous reférer à son aide en ligne.
• Pour plus de détails concernant l'installation, la configuration et l'utilisation de votre logiciel de séquence, veuillez vous référer à son mode d'emploi.

Enregistrrer des voix

L'UA-100 possède deux entrées micro, permettant d'enregistrer des voix ou des instruments acoustiques.

Nous expliquerons ici comment brancher un microphone sur l'UA-100 et utiliser votre logiciel de séquence pour enregistrer une voix.

Branchement du microphone

1

Avant de brancher un micro sur l'UA-100, baissez le niveau du potentiametre MIC 1/ GUITAR.

2

Lors du branchement du microphone, assurez-vous que l'indicateur de fonction MIC 1/ GUITAR est eteint. S'il est allumé, appuyez sur le potentiemetre d'entree MIC 1/ GUITAR.

Éteint

INPUT

MIC1

MIC 2

GUITAR

(PUSH SELECT)

3

Branchez vous microphone sur la prise d'entrée MIC 1/GUITAR.

Selon l'emplacement du micro par rapport aux haut-parleurs, un effet de Larsen peut apparaitre. Si c'est le cas, essayez les/remedes suivants:

1. Modifiez l'orientation du microphone.
2. Eloiignez le microphone des haut-parleurs.
3. Baissez le niveau d'écoute.

MEMO

Si vous laissiez le potenti-metre MIC 1/ GUITAR réglé pour un niveau guitare alors que vous utilisez un microphone, le niveau audio sera trop bas.

Réglez le sélecteur EFFECT TYPE de l'UA-100 en position [PC].

EFFECT TYPE

Lancez le logiciel UA-100 Controller et, dans la fenêtre Mixer, cliquez sur le bouton [Use Mic 1] dans la section EASY SETTING.

EASY SETTING

Listen

Use Mic1

Use Line

Eff Loop

Karaoke

Préparatifs d'enregistrement

Lancez votre logiciel de sequence, et ouvre un nouveau morceau.

Selectionnez Roland UA-100 Wave comme port pour la piste audio à enregistrer.

Si vous utilisez un séquenceur tel que Cakewalk et que vous doivent désigné le source pour la piste à enregistrer, sélectionnez soit Left 1: Roland UA-100 Wave ou Right 1: Roland UA-100 Wave.

Sélectionnez dans votre logiciel de séquence la piste à enregistrer.

Si vous micro est pourvu d'un interrupteur, activez-le (ON). Chantez ou parlez dans le micro, et tournez progressivement le potentiemetre de niveau MIC 1/ GUIT dans le sens des aiguilles d'une montre.

Vérifiez que l'indicateur PEAK s'allume et reste vert. S'il passse au rouge, c'est que le niveau d'entrée est trop élevé. Réglez le potentiamètre MIC 1/ GUIT de façon à ce que le niveau soit aussi élevé que possible, sans toute fois faire passer l'indicateur PEAK au rouge.

Si la mention Roland UA-100 Wave n'apparait pas comme port selectionné pour l'enregistrement, c'est qu'il y a un problème de configuration : l'UA-100 n'est pas "vu" comme interface audio par le calculé de séquence. Pour plus de détails concernant le réglage de l'interface audio, reférez-vous au mode d'emploi de votre calculé de séquence.

Vérifiez que le niveau d'entrée audio sur votre logiciel de séquence ne dépasse pas la valeur maximale. Si c'est le cas, réduisez-le en ajustant les faders de sortie Wave (REC) dans la fenêtre Mixer du logiciel UA-100 Controller de façon à ce que le niveau soit aussi élevé que possible, sans toutevois faire dépasser la valeur maximale de niveau d'entrée.

Enregistrement et lecture

Après être revenu au début du morceau, commencez l'enregistrement. Appuyez sur Stop pour sortir d'enregistrement, revenez au début du morceau, et passez en lecture pour écouter les données enregistrées.

Si vous utilisez un calculi de sequence de type Cakewalk et que vous acesse selectionne Left 1:Roland UA-100 Wave (ou Right 1:Roland UA-100 Wave) comme source de la piste, le panoramicque du son relu sera regle complètement a gauche (respectivement a droite). Pour positionner le son au centre, il faut passer par tout voicl ciel de sequence pour repositionner le panoramicque de la piste au centre. Dans le cas de Cakewalk, il suffit de cliquer dans le champ Pan, et d'entrer "64."

Pour plus de détails
concernant la vérification
du niveau d'entrée audio
dans votre logiciel de
sesquence, référez-vous à
son mode d'emploi.

Enregistrrer une guitare

L'UA-100 possède une entrée permettant d'enregistrer une guitare électrique.

Voici comment connecter une guitare à l'UA-100 et l'enregistrer dans votre logiciel de séquence.

Branchement de la guitare

1

Avant de brancher votre guitare sur l'UA-100, baissez le niveau du potentiametre MIC 1/ GUITAR.

2

Lors du branchement du microphone, assurez-vous que l'indicateur de fonction MIC 1/ GUITAR est allumé. S'il est étant, appuyez sur le potentiamètre d'entrée MIC 1/ GUITAR.

3

Branchez vous guitare sur la prise MIC 1/ GUITAR.

Réglez le sélecteur EFFECT TYPE de l'UA-100 en position [PC].

EFFECT TYPE

Lancez le logiciel UA-100 Controller et, dans la fenêtre Mixer, cliquez sur le bouton [Use Mic 1] dans la section EASY SETTING.

EASY SETTING

Listen

Use Mic1

Use Line

Eff Loop

Karaoke

Préparatifs d'enregistrement

Lancez votre logiciel de sequence, et ouvre un nouveau morceau.

Selectionnez Roland UA-100 Wave comme port pour la piste audio à enregistrer.

Sélectionnez dans votre logiciel de séquence la piste à enregistrer.

Tout en jouant sur votre guitare, tournez progressivement le potentiametre de niveau MIC 1/ GUIT dans le sens des aiguilles d'une montre.

Vérifiez que l'indicateur PEAK s'allume et reste vert. S'il passse au rouge, c'est que le niveau d'entrée est trop élevé. Réglez le potentiamètre MIC 1/ GUIT de façon à ce que le niveau soit aussi élevé que possible, sans toute fois faire passer l'indicateur PEAK au rouge.

Vérifiez que le niveau d'entrée audio sur votre logiciel de séquence ne dépasse pas la valeur maximale. Si c'est le cas, réduisez-le en ajustant les faders de sortie Wave (REC) dans la fenêtre Mixer du logarithiel UA-100 Controller de façon à ce que le niveau soit aussi élevé que possible, sans toutevois faire dépasser la valeur maximale de niveau d'entrée.

Enregistrement et lecture

Après être revenu au début du morceau, commencez l'enregistrement. Appuyez sur Stop pour sortir d'enregistrement, revenez au début du morceau, et passez en lecture pour écouter les données enregistrées.

Si vous utilisez un calcul de sequence de type Cakewalk et que vous acesse selectionné Left 1: Roland UA-100 Wave (ou Right 1: Roland UA-100 Wave) comme source de la piste, le panoramicque du son relu sera regle complètement à gauche (respectivement à droite). Pour positionner le son au centre, il faut passer par votre calcul de sequence pour repositionner le panoramicque de la piste au centre. Dans le cas de Cakewalk, il suffit de cliquer dans le champ Pan, et d'entrez "64."

Pour plus de détails concernant la vérification du niveau d'entrée audio dans votre logiciel de séquence, reférez-vous à son mode d'emploi.

Enregistrer depuis un apparéil audio

L'UA-100 accepte des signaux provenant d'un microphone, d'une guitare, mais aussi d'un expandeur MIDI ou de n'importe quel appeareil audio externe : il suffit de le brancher sur les prises situées à l'arrière de l'UA-100.

Ce paragraphe explique comment enregistrer, via les entrées ligne de l'UA-100, les signaux provenant d'un expandeur MIDI dans votre logiciel de séquence, sous forme de données audio stéreo.

Branchement de l'appareil audio

Avant de relier votre expanderur MIDI à l'UA-100, réduisez la valeur du niveau d'entrée ligne (INPUT VOLUME), avec le potentiemètre situé à l'arrière de l'UA-100.

Reliez les sorties audio de votre expandereur MIDI aux entrées LINE INPUT de l'UA-100.

Ordinateur

Connecteur USB de votre ordinateur

Câble Audio (optionnel)

Réglez le sélecteur EFFECT TYPE de l'UA-100 en position [PC].

EFFECT TYPE

Lancez le logiciel UA-100 Controller et, dans la fenêtre Mixer, cliquez sur le bouton [Use Mic 1] dans la section EASY SETTING.

EASY SETTING

Listen

Use Mic1

Use Line

Eff Loop

Karaoke

Préparatifs d'enregistrement

Lancez votre logiciel de séquence et ouvre un nouveau morceau.

Sélectionnez Roland UA-100 Wave comme port pour les pistes audio à enregistrer.

Si vous logiciel de sequence ne possède que des pistes mono, préparez-en deux pour l'enregistrement stéreo (L et R).

Dans le cas de Cakewalk 8, procédez aux réglages suivants :

Sur une nouvelle piste, double-cliquez sur Source afin d'acceder au dialogue Track Properties. Sélectionnez Left 1: Roland UA-100 Wave comme Source, UA-100 Wave 1 comme Port, entrez 0 (zéro) dans le champ Pan puis cliquez sur [OK]. Puis, sur une autre piste, Sélectionnez Right 1: Roland UA-100 Wave comme Source, UA-100

Wave 1 comme Port, entrez 127 dans le champ Pan puis cliquez sur [OK]. Vous aurez ainsi préparé une piste stéreo (composée de deux pistes mono).

Sélectionnez les pistes à enregistrer dans votre logiciel de séquence.

Tout en faisant jouer l'appareil audio connecté aux entrées ligne de l'UA-100 (dans notre exemple, votre expandoeur MIDI), tournez progressivement dans le sens des aiguilles d'une montre le potentiamètre INPUT VOLUME situé à l'arrête de l'UA-100. Vérifiez que l'indicateur PEAK s'allume et reste vert. S'il passse au rouge, c'est que le niveau d'entrée est trop élevé. Modifiez le niveau de sortie de votre expandoeur MIDI, ou réglez le potentiamètre INPUT VOLUME de façon à ce que le niveau soit aussi élevé que possible, sans toutefois faire passer l'indicateur PEAK au rouge.

Si la mention Roland UA100 Wave n'apparait pas comme port selectionné pour l'enregistrement, c'est qu'il y a un problème de configuration : l'UA100 n'est pas "vu" comme interface audio par le logiciel de séquence. Pour plus de détails concernant le réglage de l'interface audio, referez-vous au mode d'emploi de votre logiciel de séquence.

Vérifiez que le niveau d'entrée audio sur votre logiciel de séquence ne dépasse pas la valeur maximale. Si c'est le cas, réduisez-le en ajustant les faders de sortie Wave (REC) dans la fenêtre Mixer du logiciel UA-100 Controller de façon à ce que le niveau soit aussi élevé que possible, sans toutevois faire dépasser la valeur maximale de niveau d'entrée.

Enregistrement et lecture

Après être revenu au début du morceau, commencez l'enregistrement. Appuyez sur Stop pour sortir d'enregistrement, revenez au début du morceau, et passez en lecture pour écouter les données enregistrées.

Pour plus de détails concernant la vérification du niveau d'entrée audio dans votre logiciel de séquence, reférez-vous à son mode d'emploi.

Écouter les données audio enregistrées tout enregistrant une autre partie

Avec ses nombreuses entrées (microphone, guitare, expanderur MIDI...), l'UA-100 permet d'enregistrer toutes sortes d'instruments dans votre ordinateur. Pour pouvoir enregistrer cessons les uns après les autres sur des pistes audio de votre logiciel de séquence, il faut selectionner la source d'entrée sur l'UA-100.

Voutrouvrez ici la procédure pour enregistrer une nouvelle voix en écouteant les pistes audio contenant une série déjà enregistrée. Ouvrez le morceau de votre choix dans votre logiciel de série et branchez un micro sur l'UA-100, comme expliqué dans "Enregistrer des voix" (p. 20).

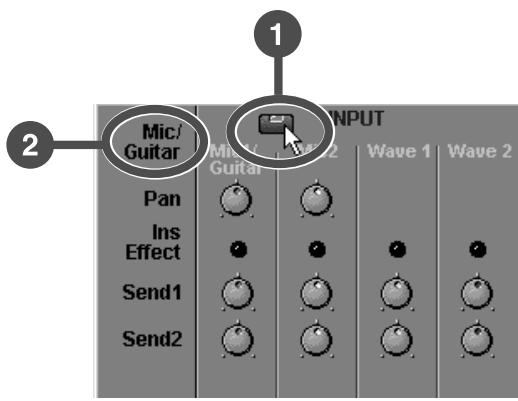

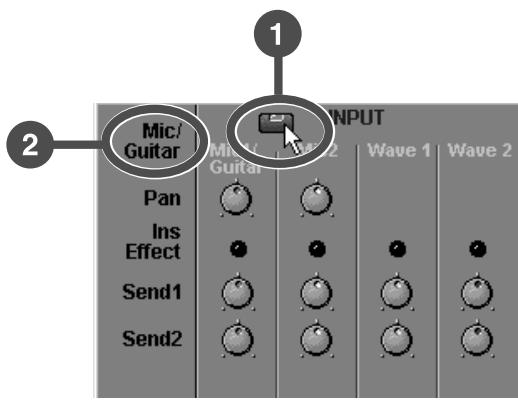

Sélection de la source d'entrée

Lancez le logiciel UA-100 Controller, ouvrez la fenetre Mixer, et selectionnez l'entrée de votre可以选择 avec le bouton de selection Mic/Guitar ①. Pour cet exemple, c'est Mic/Guitar qu'il fautCHOISIR ②. (Dés que vous cliquez sur ①, la mention apparaissant en ② change.)

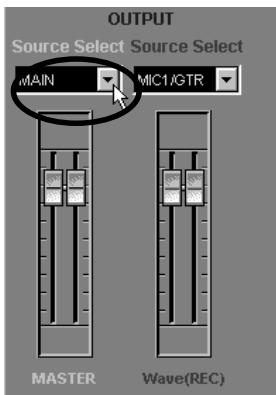

Selection de la source Monitor

Pour désirir le son que vous désirez écouter en enregistrant, utilisez le sélecteur Master Source (Source Select écrit en blanc). Pour cet exemple, Sélectionnéz MAIN.

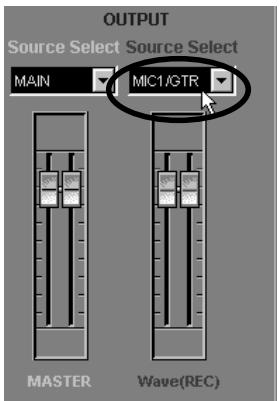

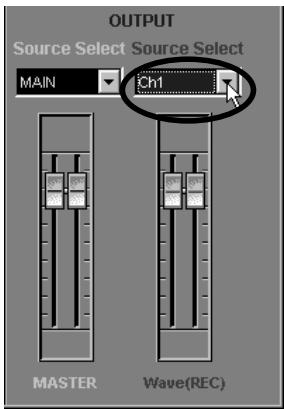

Sélection de la source à enregistrer

Pour désir la source Wave à enregistrer, utilisez le champ Wave Source (Source Select écrit en rouge). Pour cet exemple, Sélectionnez MIC1/GTR..

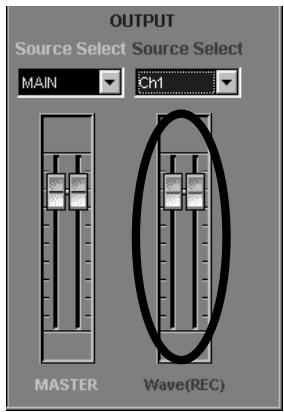

Préparatifs d'enregistrement

Ces préparatifs visent à enregistrer le signal source dans le logiciel de séquence. Il convient donc, dans ce dernier, de sélectionner la piste sur laquelle vous désirez enregistrer, de désirir le port déséré et de régler le niveau audio d'entrée.

Si vous utilisez Cakewalk, Sélectionnez Audio Options dans le menu Tools. Dans le dialogue qui apparait alors, cliquez sur l'onglet Advanced et cochez Enable Simultaneous Record/Playback dans la section "Playback and Recording".

MEMO

Pour plus de détails concernant les préparatifs d'enregistrement selon le type de signal source, veullez vous reférer à "Enregistrer des voix" (p. 20), "Enregistrer une guitare" (p. 24), et "Enregistrer depuis un appeareil audio" (p. 28), ainsi qu'au mode d'emploi de votre logiciel de séquence.

Enregistrement et lecture

Vous pouze a present enregistrer tout en écoutant ce que vous avez deja enregistré.

Après être revenu au début du morceau, commencez l'enregistrement.

Appuyez sur Stop pour sortir d'enregistrement, revenez au début du morceau, et passsez en lecture pour écouter les données que vous venez d'enregistre et celles qui

l'èaient déjà.

Applique des effets pendant la lecture audio

Dans ce paragraphe, nous allons voir comment appliquer un effet (une réverb d'excellente qualité ou un effet du mode Full Effects) à une piste audio déjà enregistrée (sequence). Configurez au préalable votre logiciel de séquence pour écouter ce qui est déjà enregistré.

Selection de la source Monitor

Lancez le logiciel UA-100 Controller, ouvrez la fenêtre Mixer et pour désirir le son que vous désirez écouter en enregistrant, utilisez le selecteur Master Source (Source Select écrit en blanc). Pour cet exemple, sélectionnez MAIN.

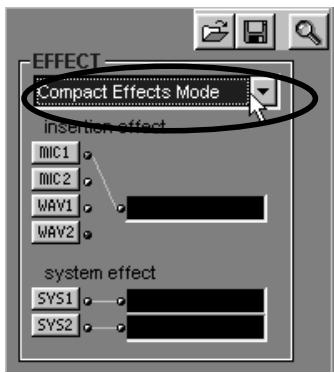

Sélection du mode d'effet

Pour désir le mode d'effet, il faut passer par le sélecteur EFFECT. Pour notre exemple, Sélectionnéz Full Effects Mode.

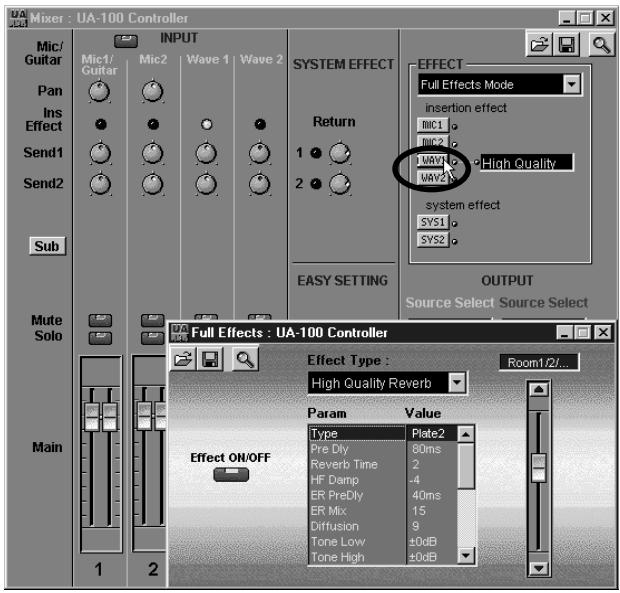

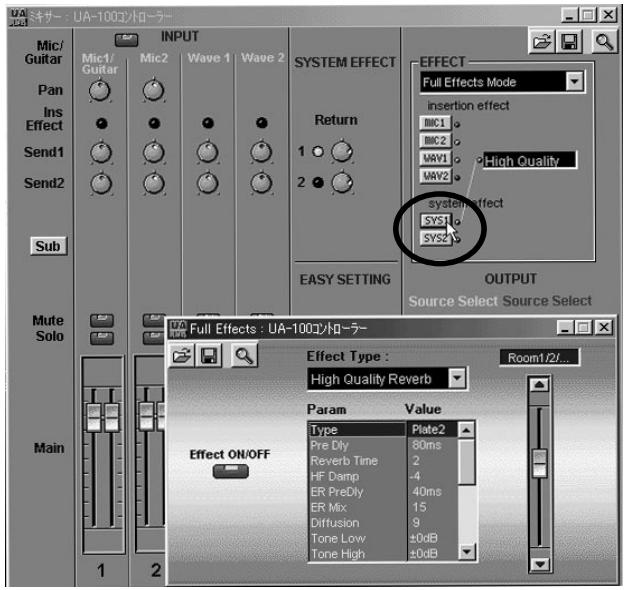

Sélection du signal à envoyer dans l'effet (Effect Source)

Cliquez sur le bouton Effect Select ; la fenêtre correspondant au mode d'effet selec-tionné par le sélecteur EFFECT MODE apparaitra. Dans notre exemple, cliquez sur [SYS 1] pour ouvrir la fenêtre Full Effects.

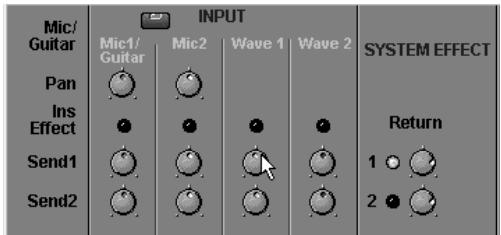

Paramétrage de l'effet

Tout en envoyant des données audio dans l'effet, reglez le type d'effet (Effect Type), puis dans le tableau sous ce champ, ajustez les différentes valeurs (Value) paramètre par paramètre (Param). Dans notre exemple, choisissez High Quality Reverb, puis ajustez les différents paramètres mis à votre disposition pendant lecture des données audio.

Pour doser la quantité d'effet appliquée, utilisez le potentiemètre de départ Send 1 et celui de return, Return 1.

Essayez de régler les différents paramètres de façon à obtenir un son à votre goût. Et savourez le résultat...

Pour plus de détails concernant les paramètres d'effets, veuillez vous référer à l'annexe "Fiche des Paramètres d'effet" (p. 66). Pour plus de détails concernant le paramétrage des effets, veuillez vous référer à l'aide en ligne du logiciel UA-100 Controller et au manuel de référence.

Pour les détails
concernant les contrôleurs Send 1 et Return, reportez-vous à "Utiliser plusieurs effets simultanément" (p. 49)

Appliquer des effets en enregistrant

L'UA-100 permet d'appliquer des effets à dessons pendant leur enregistrement sur vo-.
tre ordinateur. S'il est relié à l'ordinateur, vous pouvez utiliser le logiciel UA-100 Contrcler pour contrcler les effets internes.

Nous allons voir comment, après avoir sclectionné une guitare comme source d'entrée, lui appliquer un effet ("Distortion" dans le mode Compact Effects) en l'enregistrant sur votre logiciel de séquence. Lancez d'abord votre logiciel de séquence, puis branchez votre guitare à l'UA-100, comme décrit dans "Enregistrer une guitare" (p. 24).

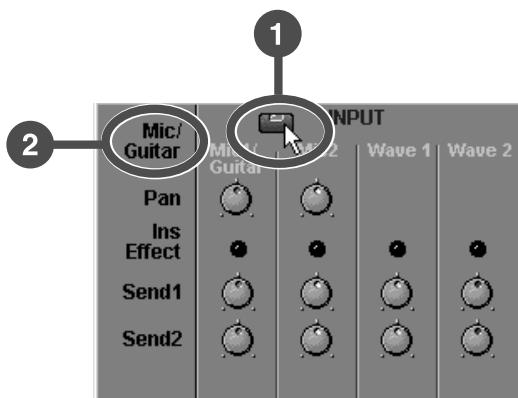

Sélection de la source d'entrée

Lancez le logiciel UA-100 Controller, ouvrez la fenêtre Mixer, puis avec le bouton de sélection Mic/Guitar ① Sélectionnez la source désirée. Dans cet exemple, il faut sélectionner Mic Guitar ②. Chaque fois que vous cliquez sur ①, l'inscription apparaissant en ② change.)

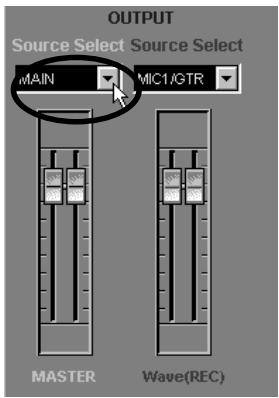

Selection de la source Monitor

Pour désiré le son que vous désírez écouter en enregistrant, utilisez le sélecteur Master Source (Source Select écrit en blanc). Pour cet exemple, Sélectionnéz MAIN.

Sélection de la source à enregistrer

Pour désirir la source Wave à enregistrer, utilisez le champ Wave Source (Source Select écrit en rouge). Pour cet exemple, Sélectionnéz Ch1.

Sélection du mode d'effet

Pour désir le mode d'effet, il faut passer par le sélecteur EFFECT. Pour notre exemple, Sélectionnéz Compact Effects Mode.

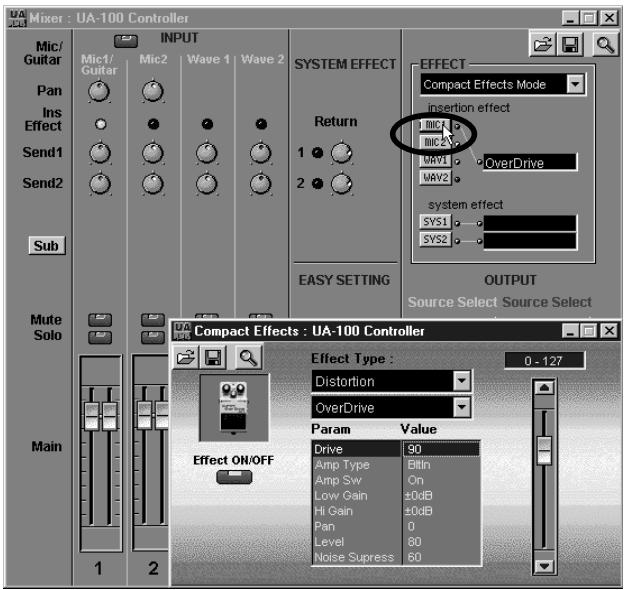

Sélection du signal à envoyer dans l'effet (Effect Source)

Cliquez sur le bouton Effect Select ; la fenêtre correspondant au mode d'effet selec-tionné par le sélecteur EFFECT MODE apparaitra. Dans notre exemple, cliquez sur [MIC 1] pour ouvrir la fenêtre Compact Effects.

Paramétrage de l'effet

Tout en envoyant des données audio dans l'effet, réglez le type d'effet (Effect Type), puis dans le tableau sous ce champ, ajustez les différentes valeurs (Value) paramètre par paramètre (Param). Dans notre exemple,CHOISSEZ Distortion, puis,tout en jouant de votre guitare,ajustez les différents parametes mis à votre disposition de façon à obtenir un son à votre goût. Et savourez le résultat...

Pour plus de détails concernant les paramètres d'effets, veuillez vous référer à l'annexe "Fiche des Paramètres d'effet" (p. 66). Pour plus de détails concernant le paramétrage des effets, veuillez vous référer à l'aide en ligne du logiciel UA-100 Controller et au manuel de référence.

Préparatifs d'enregistrement

Ces préparatifs visent à enregistrer le signal source dans le logiciel de séquence. Il convient donc, dans ce dernier, de sélectionner la piste sur laquelle vous désirez enregistrer, deCHOISIR le port désiré et de régler le niveau audio d'entrée.

Enregistrement et lecture

Après être revenu au début du morceau, commencez l'enregistrement. Appuyez sur Stop pour sortir d'enregistrement, revenez au début du morceau, et passez en lecture pour écouter les données enregistrée.

Pour les détails concernant les préparats d'enregistrement selon le type de signal source, veuillez vous reférer à "Enregistrer des voix" (p. 20), "Enregistrer une guitare" (p. 24), et "Enregistrer depuis un appareil audio" (p. 28), ainsi qu'au mode d'emploi de votre logiciel de séquence.

Réglage du niveau de sortie

Si vous percevez un son de sortie écrasé et distordu, même si l'indicateur PEAK de niveau d'entrée reste vert lors du passage du signal audio, procédez comme suit pour trouver la cause du problème :

1. Utilisez-vous un effet de type Compressor, Overdrive, Distortion, Enhancer ou Lo-Fi? Ces effets produits par eux-memes de la distorsion.
2. Surveiliez l'indicateur de niveau de sortie de l'UA-100. Si la LED située le plus à droite s'allume en rouge, passez par le logiciel UA-100 Controller pour agir sur le fader OUTPUT MASTER ou, depuis la face avant, baissez le potentiametre rotatif VOLUME : dans les deux cas, la LED rouge ne doit plus s'allumer.
3. Essayez d'activer/désactiver l'effet. Si le son est distordu lorsquel'effet est activé, essayez de réduire le niveau à son entree, via le fader ou le départ effet dans la fenetre Mixer du logiciel UA-100 Controller.

Si après ces vérifications, le son que vous entendez resté distordu, vérifie le niveau d'entrée sur l'appareil connecté à la sortie de l'UA-100.

Enregistrer en écoutant le son avec effet tout enregistrant le son sans effet

Les fonctions d'assignation de l'UA-100 permettent d'enregistrer en écouteant le son avec effet tout en enregistrant ce même son sans effet (sec). Il estssouvent préféable d'enregistrer un son sans effet : cela permet par la suite, au lieu d'être coince par l'effet figé lors de l'enregistrement, d'essayer toutes sortes d'autres effets, de tenter des paramétrages subtils...

Dans ce paragraphe, nous allons expliquer comment appliquer un effet à une source d'entrée (une voix) tout en enregistrant uniquement le signal d'origine dans le logiciel de séquence. Lancez tout d'abord votre logiciel de séquence, et branchez un microphone sur l'UA-100, comme décrit dans "Enregistrer des voix" (p. 20).

Sélection de la source d'entrée

Lancez le logiciel UA-100 Controller, ouvre la fenetre Mixer, puis avec le bouton de selection Mic/Guitar ① sélectionnez la source désirée. Dans cet exemple, il faut sélectionner Mic/Guitar ②. Chaque fois que vous cliquez sur ①, l'inscription apparaissant en ② change.

Selection de la source Monitor

Pour désiré le son que vous désírez écouter en enregistrant, utilisez le sélecteur Master Source (Source Select écrit en blanc). Pour cet exemple, Sélectionnéz MAIN.

Sélection de la source à enregistrer

Pour désirir la source Wave à enregistrer, utilisez le champ Wave Source (Source Select écrit en rouge). Pour cet exemple, Sélectionnez MIC1/GTR.

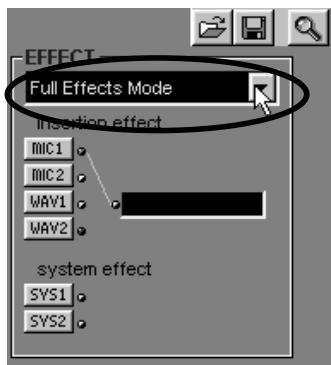

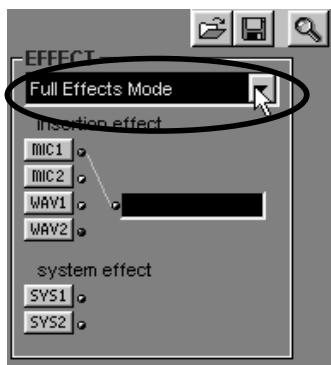

Selection du mode d'effet

Pour désir le mode d'effet, il faut passer par le sélecteur EFFECT. Pour notre exemple, Sélectionnéz Full Effects Mode.

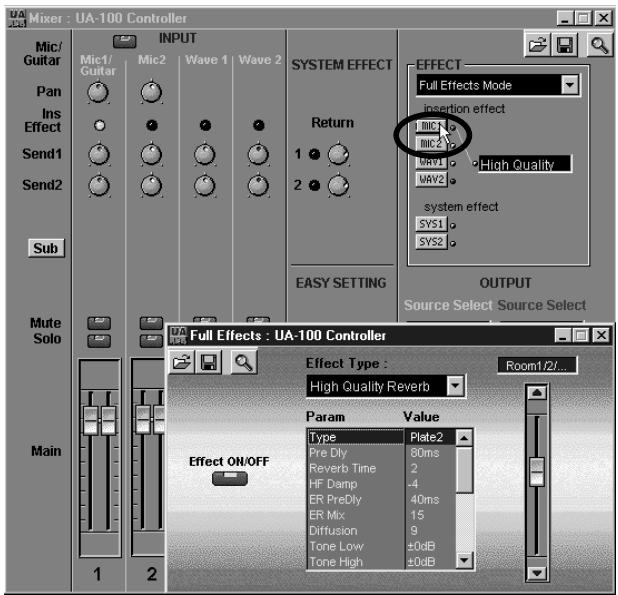

Selection du signal à envoyer dans l'effet (Effect Source)

Cliquez sur le bouton Effect Select ; la fenêtre correspondant au mode d'effet selec-tionné par le sélecteur EFFECT MODE apparaitra.

Dans notre exemple, cliquez sur [MIC 1] pour ouvrir la fenetre Full Effects.

Paramétrage de l'effet

Tout en envoyant des données audio dans l'effet, réglez le type d'effet (Effect Type), puis dans le tableau sous ce champ, ajustez les différentes valeurs (Value) paramètre par paramètre (Param). Dans notre exemple, c'est la fenêtre Full Effects qui apparait.

Pour plus de détails concernant les paramètres d'effets, veuillez vous référer à l'annexe "Fiche des Paramètres d'effet" (p. 66). Pour plus de détails concernant le paramétrage des effets, veuillez vous référer à l'aide en ligne du logiciel UA-100 Controller et au manuel de référence.

Préparatifs d'enregistrement

Ces préparatifs visent à enregistrer le signal source dans le logiciel de séquence. Il convient donc, dans ce dernier, de sélectionner la piste sur laquelle vous désirez enregistrer, deCHOISIR le port désiré et de régler le niveau audio d'entrée.

MEMO

Pour plus de détails concernant les préparatifs d'enregistrement selon le type de signal source, veuillez vous reférer à "Enregistrer des voix" (p. 20), "Enregistrer une guitare" (p. 24), et "Enregistrer depuis un appeareil audio" (p. 28), ainsi qu'au mode d'emploi de votre logiciel de sequence.

Enregistrement et lecture

Après être revenu au début du morceau, commencez l'enregistrement. Appuyez sur Stop pour sortir d'enregistrement, revenez au début du morceau, et passez en lecture pour écouter les données enregistrées. Vérifie que c'est bien le son sans effet (c'est-à-dire "sec") qui a été enregistré sur la piste.

Réenregistrer de l'audio en passant par un effet

L'UA-100 permet d'ajouter un effet à des données audio déjà enregistrées dans l'ordinaireur, et de réenregistrer le résultat. Vous pouvez donc ainsi faire passer par un effet, après enregistrement, des données audio enregistrées sans effet.

Dans ce paragraphe, nous allons expliquer comment ajouter un effet à des données audio déjà enregistrées sur une piste audio dans l'ordinateur, et de réenregistrer le résultat sur une autre piste. Il convient évidemment, au préalable, d'ouvoir le morceau de votre choix dans votre logiciel de séquence.

Selection de la source Monitor

Pour désirir le son que vous désirez écouter en enregistrant, lancez le logiciel UA-100 Controller et utilisez le sélectionur Master Source (Source Select écrit en blanc) de la fenêtre Mixer. Pour cet exemple, SélectionnéZ MAIN.

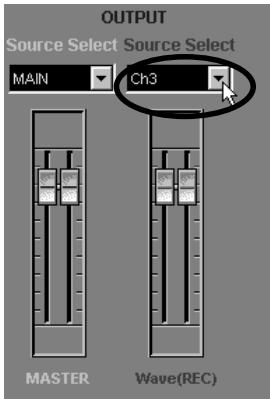

Sélection de la source à enregistrer

Pour désir la source Wave à enregistrer, utilisez le champ Wave Source (Source Select écrit en rouge). Pour cet exemple, Sélectionnez Ch3.

Si Roland UA-100 Wave 2 est selectionné comme port pour les données audio existantes, selectionnez Ch4.

Selection du mode d'effet

Pour désir le mode d'effet, il faut passer par le sélecteur EFFECT. Pour notre exemple, Sélectionnéz Full Effects Mode.

Sélection du signal à envoyer dans l'effet (Effect Source)

Cliquez sur le bouton Effect Select ; la fenêtre correspondant au mode d'effet selec-tionné par le sélecteur EFFECT MODE apparaitra. Dans notre exemple, cliquez sur [WAV 1] pour ouvrir la fenêtre Full Effects.

Si Roland UA-100 Wave 2 est selectionné comme port pour les données audio existantes, cliquez sur [WAV 2].

Paramétrage de l'effet

Tout en envoyant des données audio dans l'effet, réglez le type d'effet (Effect Type), puis dans le tableau sous ce champ, ajustez les différentes valeurs (Value) paramètre par paramètre (Param). Dans notre exemple, c'est la fenêtre Full Effects qui apparait.

Préparatifs d'enregistrement

Ces préparatifs visent à enregistrer le signal dans le logiciel de séquence. Il convient donc, dans ce dernier, de sélectionner la piste sur laquelle vous désirez enregistrer, deCHOISIR le port désiré et de régler le niveau audio d'entrée.

Si vous utilisez Cakewalk, appuyez sur le bouton Arm (R) afin de le désactiver pour les pistes qui liront les données audio, et activez-le (rouge) pour les pistes qui enregistrrent ces données avec effet. Sélectionnez ensuite Audio Options dans le menu Tools. Dans le dialogue qui apparait alors, cliquez sur l'onglet Advanced et cochez Enable Simultaneous Record/Playback dans la section "Playback and Recording".

MEMO

Pour plus de détails concernant les paramètres d'effets, veuillez vous reférer à l'annexe "Fiche des Paramètres d'effet" (p. 66). Pour plus de détails concernant le paramétrage des effets, veuillez vous reférer à l'aide en ligne du logiciel UA-100 Controller et au manuel de référence.

MEMO

Pour plus de détails concernant les préparatifs d'enregistrement selon le type de signal source, veuillez vous référer au mode d'emploi de votre logiciel de séquence.

Enregistrement

Après être revenu au début du morceau, commencez l'enregistrement. Appuyez sur Stop pour sortir d'enregistrement.

Désactiver l'Effet

Comme l'effet est désormais enregistré, il faut le désactiver avant la lecture. Dans la fenêtre que vous have ouverte dans " Sélection du signal à envoyer dans l'effect (Effect Source)" (p. 46) (dans ce cas, la fenêtre Full Effects), cliquez sur le commutateur Effect ON/OFF de façon à l'éteindre.

Lecture

Revenez au début du morceau, coupez la piste audio originale, et passez en lecture pour écouter les données audio que vous venez d'enregistrer. Vérifiez que c'est bien la voix avec effet (c'est-à-dire "High Quality Reverb") qui a été enregistrée sur la piste.

Utiliser plusieurs effects simultanément

L'UA-100 permet d'utiliser au total trois effets simultanément : un des 64 effets "compacts" (effets d'insertion) et deux effets système (System Effects). En exploitant pleinement ces possibilités, rien ne vous empêche par exemple d'ajouter de la distorsion (effet d'insertion) à une guitare tout en ajoutant de la réverb ou du chorus à tout le mixage.

Nous allons expliquer dans ce paragraphe comment appliquer un effet à des pistes déjà enregistrées sur votre logiciel de séquence, tout en appliquant un effet de type insertion à une guitare branchée sur l'UA-100. Avant de commencer, ouvre le morceau dans votre logiciel de séquence et branchez votre guitare à l'UA-100 comme décrit dans "Enregistrer une guitare" (p. 24).

Sélection de la source d'entrée

Lancez le logiciel UA-100 Controller, ouvre la fenetre Mixer, puis avec le bouton de sélection Mic/Guitar ① Sélectionnez la source désirée. Dans cet exemple, il faut sélectionner Mic/Guitar ②. Chaque fois que vous cliquez sur ①, l'inscription apparaisant en ② change.

Selection de la source Monitor

Pour désir le son que vous désirez écouter en enregistrant, utilisez le sélectionur Master Source (Source Select écrit en blanc). Pour cet exemple, Sélectionnéz MAIN.

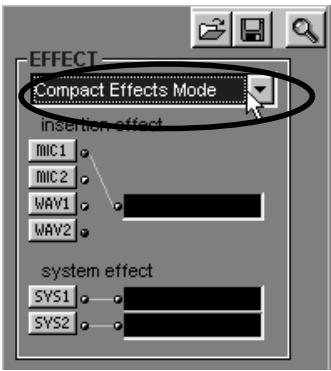

Selection du mode d'effet

Pour désir le mode d'effet, il faut passer par le sélecteur EFFECT. Pour notre exemple, Sélectionnéz Compact Effects Mode.

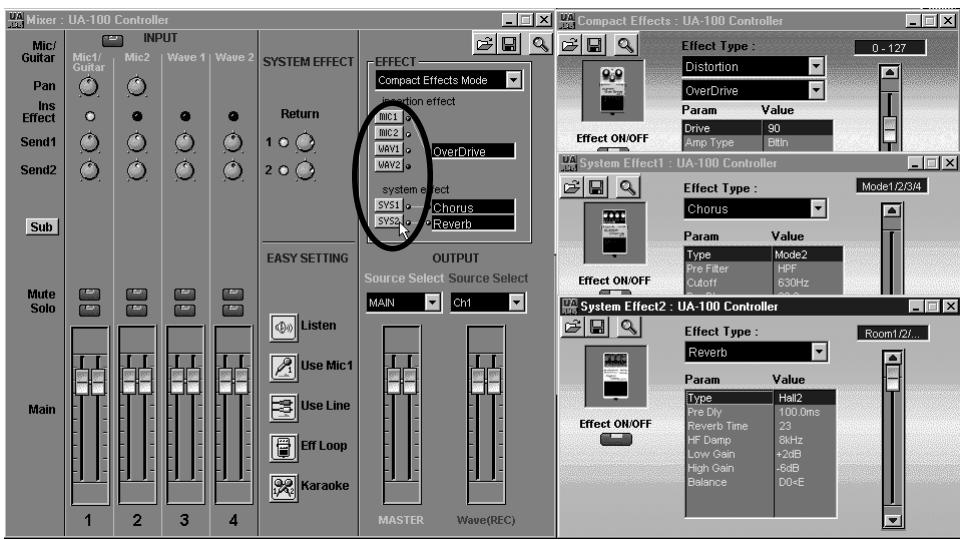

Sélection du signal à envoyer dans l'effet (Effect Source)

Pour désirir le signal source auquel appliquer l'effet, il faut utiliser les boutons de sélection EFFECT. Cliquez sur le bouton et la fenêtre correspondant au mode d'effet sélectionné par le sélecteur EFFECT MODE apparaitra.

Dans notre exemple, cliquez sur [MIC 1] pour ouvrir la fenetre Compact Effects, puis cliquez sur [SYS1] et [SYS2] afin d'ouvrir respectivement les fenêtes System Effect1 et System Effect2.

Paramétrage de l'effet

1

Tout en envoyant un son en entrée, allez dans la fenêtre Compact Effects pour régler le type d'effet (Effect Type), puis les différentes valeurs (Value) paramètre par paramètre (Param). Dans notre exemple, appliquez l'effect d'insertion à la guitare (ce sont les paramètres de la fenêtre Compact Effects qui seront utilisés) et ajustez les différents paramètres mis à votre disposition de façon à obtenir un son à votre goût.

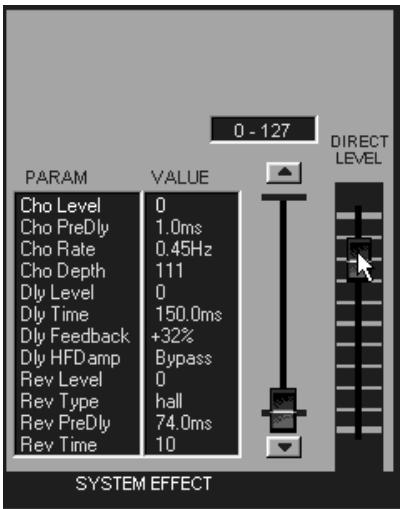

Passez ensuite aux fenêtres System Effect1 et System Effect2 pour régler le type d'effect (Effect Type), puis les différentes valeurs (Value) paramètre par paramètre (Parem). Dans notre exemple, procédéz au réglage des effets "Système" à appliquer aux données audio (ce sont les paramêtres des fenêtres System Effect1 et System Effect2 qui seront utilisés)

2

Pour doser les effets "Système" appliqués, utilisez les potentiometres repérés Send 1, Send 2 et Return.

Pour cela, faites tourner avec la souris les potentiamètres Send 1, Send 2 de la colonne Wave 1 dans le sens des aiguilles d'une montre. Vous augmenterez ainsi le niveau des signaux envoyés aux effets System 1 et System 2.

Quant aux potentiometres Return 1 et 2, ils permettent de doser le niveau de return effets, provenant des effets "System" correspondants. ÀpRES avoir déterminé le type d'effet et réglé les paramètres des effets à votre goût, utiliser ces potentiometres pour ajuster le niveau de chaque effet.

Si c'est Roland UA-100
Wave 2 qui est
seLECTIONné comme port
pour les données audio
existantes, agissez sur le
potentiomètre Send 1 ou
Send 2 de la colonne
Wave 2.

Même si vous guitare se voit déjà traitée par un effet d'insertion de type Compact Effects, vous pouvez quand même utiliser les potentiamètres Send 1 et Send 2 de la colonne Mic 1/Guitar pour lui appliquer évientuellesment des effets de type "System" - dont le niveau de return sera évidemment dosé par les potentiamètres Return 1 et 2.

Pour plus de détails concernant les paramètres d'effets, veuillez vous référer à l'annexe "Fiche des Paramètres d'effet" (p. 66). Pour plus de détails concernant le paramétrage des effets, veuillez vous référer à l'aide en ligne du logiciel UA-100 Controller et au manuel de référence.

Ajouter des harmonies à une voix

L'UA-100 possède un effet de transformation vocale (Voice Transformer, ou VT). Le VT permet de modifier indépendamment la hauteur de base et les formants : vous pouvez ainsi transformer une voix de femme en voix d'homme, ou vice versa, ou encore créé toute une palette de personnalités vocales...

Nous allons expliquer, dans ce paragraphe, comment appliquer une harmonie à une voix, et l'enregistrer. Avant de commencer, branchez un micro sur l'UA-100, comme décrit dans "Enregistrer des voix" (p. 20).

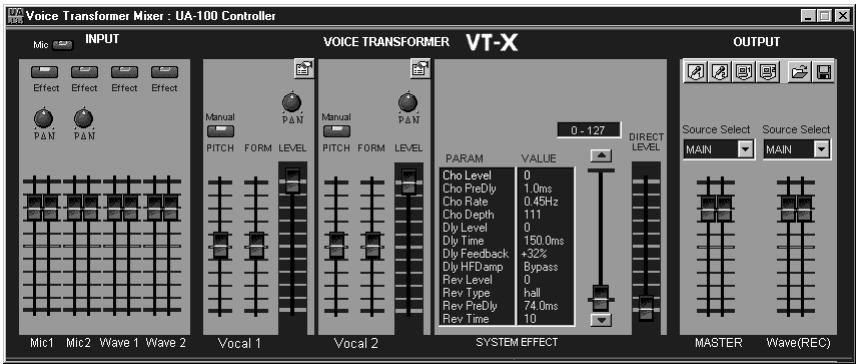

Faire apparaitre la fenêtre Voice Transformer Mixer

Les formants constituent un élément déterminant de la personnalité, du caractère d'une voix : il s'agit d'accentuations de zones spectrales fixes, dépendant des dimensions des cordes vocales et du larynx.

Lancez le logiciel UA-100 Controller puis, dans la fenêtre principale, cliquez sur [VT Mixer]. La fenêtre Voice Transformer Mixer apparait alors.

Sélection de la source d'entrée

Cliquez sur le bouton de selection Mic/Line pour selectionner la source d'entrée du VT. Pour notre exemple, il faut selectionner MIC. Simultanement, activez le bouton Effect dans la colonne MIC 1.

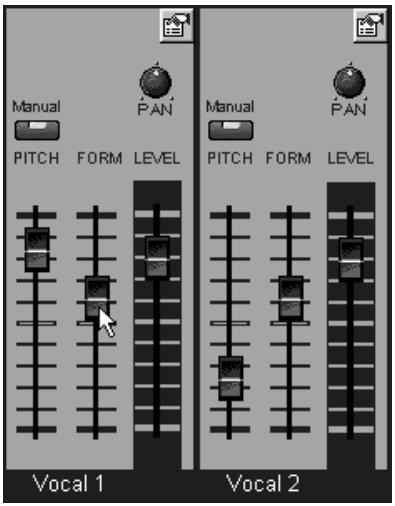

Paramétrage de la fonction Voice Transformer

Nous allons faire en sorte que la partie Vocal 1 créé par le VT soit légèrement plus haute que la voix d'origine. Dans la partie Vocal 1 de la fenêtre, cliquez sur le bouton PITCH Manual, réglez la valeur de Pitch Controller à 700, et celle du fader LEVEL à 100. Pour la partie Vocal 2 créé par l'UA-100, en revanche, nous désirons une voix légèrement plus grave que celle d'origine. Dans la partie Vocal 2 de la fenêtre, cliquez sur le bouton PITCH Manual, réglez la valeur de Pitch Controller à -500, et celle du fader LEVEL à 100.

Paramétrage de l'effet

De la fenêtre VT, vous pouvez procéder aux réglages détaillés de l'effect System - grâce au tableau à deux colonnes PARAM et VALUE. Pour cette fois, nous ne désirons pas effectuer de réglage particulier : nous nous contenterons de régler le niveau du fader DIRECT LEVEL à 100, de façon à aboirir en sortie un mélange entre le son d'origine non traité et les deux parties vocales créées par l'UA-100.

Chantez dans le micro et savourez le résultat : votre voix se mélange avec deux autres parties, l'une un peu plus haute et l'autre un peu plus BASSE. Si le résultat donne un peu trop "robotique", vous pouvez intervenir sur les formants, en agissant sur les faders FORM dans les régions Vocal 1 et Vocal 2 de la fenêtre VT.

Préparatifs d'enregistrement

Ces préparatifs visent à enregistrer le signal source dans le logiciel de séquence. Il convient donc, dans ce dernier, de sélectionner la piste sur laquelle vous désirez enregistrer, de désirir le port désiré et de régler le niveau audio d'entrée.

Enregistrement et lecture

Après être revenu au début du morceau, commencez l'enregistrement. Appuyez sur Stop pour sortir d'enregistrement, revenez au début du morceau, et passez en lecture pour écouter les données enregistrées.

Pour plus de détails concernant les préparatifs d'enregistrement, veuilles vous reférer au mode d'emploi de votre logiciel de sequence.

UA-100 servant d'interface MIDI

L'UA-100 n'est pas qu'une interface audio : il integre également une interface MIDI 2 entrées/2 sorties. Autrement dit, vous pouvez relier des appareils MIDI à votre ordinaire sans devoir passer par une interface MIDI séparée.

Voici comment connecter un clavier MIDI à l'UA-100 et enregistrer ce que vous jouez dans un logiciel de séquence.

Branchement des instruments MIDI

Reliez votre clavier MIDI à l'entrée MIDI IN 1 de l'UA-100, et votre expendeur MIDI à la sortie MIDI OUT 1.

Expandeur MIDI (optionnel)

Enregistrement de données MIDI

1

Lancez your logiciel de séquence.

2

Sur votre logiciel de séquence, spécifie la piste à utiliser en enregistrement et réglez-en le type, de façon à pouvoir enregistrer les données MIDI. Avec certains logériels de séquence, la répartition des données sur les pistes est pré-établie : audio pour certaines, MIDI pour d'autres. Dans ce cas, la sélection de type est superflue.

3

Sélectionnez Roland UA-100 MIDI 1 comme port MIDI pour la piste à enregistrer. Pour plus de détails concernant la sélection de port MIDI dans votre logiciel de séquence, veuillesz vous référer à son mode d'emploi.

4

Lancez l'enregistrement, et jouez sur votre clavier MIDI.

5

Arrétez l'enregistrement lorsque vous avez fini de jouer.

Contrôle de l'UA-100 via messages MIDI

You pouvez contrôler via MIDI le mixeur numérique incorpore à l'UA-100.

Nous allons expliquer dans ce paragraphe comment ajuster via messages MIDI le niveau général d'une piste audio d'une série existante. Avant de continuer, ouvre un morceau dans votre logiciel de série.

Réglages de votre logiciel de séquence

1

Selectionnez une piste inutilisée sur votre logiciel de séquence, et paramétrz-la de façon à pouvoir lui envoyer des messages MIDI de Control Change.

2

Selectionnez 1: Roland UA-100 MIDI Control comme port MIDI pour la piste sur laquelle vous désirez enregistrer les données.

Envoi des messages MIDI

Envoyez des messages MIDI dans votre logiciel de séquence.

Pour cet exemple, nous allons contrôle le niveau de sortie général (Master Output Volume) de l'UA-100. Ce paramètre est contrôle, sur l'UA-100, via des messages de Volume MIDI (correspondant au contrôleur n^7 ): il faut donc envoyer au logiciel de série des messages MIDI de type Control Change pour le contrôleur n^7 . Selon les canaux MIDI sur lesquels ils sont transmis, les messages de Volume contrôleient différents niveaux à l'intérieur de l'UA-100. comme ici, c'est le niveau de sortie générale (Master Output) que nous désrons contrôle, il nous faut utiliser le canal MIDI numéro 16.

Le tableau ci-dessous indique la correspondance entre les numéroes de canal MIDI et les niveaux contrôlés à l'intérieur de l'UA-100.

Canal MIDI	Source
Cn.1	LINE (mode Line): niveau de l'entrée ligne MIC1 (mode Micro): niveau de l'entrée Mic 1/Guitar MIC1MIC2 (mode Mic 1 + Mic 2): niveau de l'entrée Mic 1/Guitar et Mic 2
Cn.2	MIC2 (mode Micro seulement); niveau de l'entrée Micro 2
Cn.3	WAVE1: niveau du flux numérique interne sortant via Roland UA-100 Wave 1
Cn.4	WAVE2: niveau du flux numérique interne sortant via Roland UA-100 Wave 2
Cn.15	WAVE (Rec): niveau du flux numérique "enregistrement" destiné à un appeareil audio numérique externe, sortant via Roland UA-100 Wave
Cn.16	LINE(Master): Sortie destinée aux sorties ligne analogiques, au casque et à la sortie numérique

Procédez aux réglages nécessaires pour que les données de Contrôleur MIDI soient transmises sur le canal MIDI correspondant à ce que vous désirez contrôler sur l'UA-100.

Pour plus de détails concernant les préparatifs d'enregistrement, veuilles vous reférer au mode d'emploi de votre logiciel de sequence.

Lecture

Revenez au début du morceau, lancez la série et écoutez le changement de niveau de l'UA-100 correspondant au canal MIDI que vous avez utilisé dans "Envoi des messages MIDI" (p. 58).

Les paramètres de l'UA-100 peuvent être contrôlés par de nombreux autres messages MIDI. Pour plus de détails, veuillez vous reférer au manuel de référence et à l'implementation MIDI.

Enregistrement numérique sur MD/DAT

L'UA-100 peut mélanger les deux flux audio internes issus de l'ordinateur aux signaux qu'il recoit sur ses deux entrées micro mono ou son entree ligne stéreo ; le mixage est alors envoyé sur son connecteur numérique de sortie.

Dans ce paragraphe, nous allons expliquer comment dire une série deja enregistrée, et l'enregistrer sur un enregistrure numérique (MD,CD, DAT...) via la sortie numérique de l'UA-100. Avant de continuer, ouvrez un morceau dans votre logiciel de série.

Branchement de l'enregistreur

Reliez le connecteur de sortie numérique de l'UA-100 au connecteur d'entrée numérique de votre MiniDisc, enregistrureur de CD, platine DAT...

Enregistreur numérique (optionnel)

Enregistrement

1

Préparez votre enregistrur numérique, démarrez-le en enregistrement, puis lancez la lecture de votre logiciel de séquence.

2

Une fois l'enregistrement terminé, arrêtez le logiciel de séquence puis l'enregistreur.

Le niveau du signal lié sur le connecteur numérique de sortie de l'UA-100 se regle depuis l'ordinateur. Deux solutions: soit utiliser le réglage de volume "Windows", soit passer par le logiciel UA-100 Controller (fader MASTER OUTPUT dans la fenêtre Mixer ou Voice Transformer Mixer).

• Si, dans la fenêtre Mixer ou Voice Transformer Mixer du logiciel UA-100 Controller, vous vous trouvez en mode Mic Input, les signaux audio arrivant sur les prises d'entrée ligne ne peut pas être inclus dans le mixage. Pour plus de détails, veuillez vous reférer à l'annexe "Blocs internes de l'UA-100" (p. 64).

■ Mode "Copyright Protection"

Ce mode permet d'empêcher toute copie numérique d'un morceau original enregistré numérique sur MiniDisc, CD, DAT... depuis l'UA-100. Procedez comme ceci :

1. Sélectionnez System Setting dans le menu Setting du logiciel UA-100 Controller. Le dialogue Setting apparait alors.
2. Cliquez sur l'onglet System, cochez Copyright dans Digital Out, et cliquez [OK].

Le cable de connexion
numérique n'est pas
fourni avec l'ordinateil,
mais disponible en option.
Regardez bien la forme du connecteur d'entrée de l'ordinateil externe, et achetez un cable approprié.

Annexes

Ce chapitre contient diverses informations utiles. Si vous désirez en savoir plus sur l'UA-100, vous pouvez vous référer au synoptique, à la liste des paramètres d'effets et à l'implémentation MIDI, tous produits ici.

Synoptique de l'UA-100

A propos du synoptique (fenêtre Block Diagram)

Lorsque le sélecteur de type d'effets de l'UA-100 se trouve en position [PC], vous pouvez changer à votre guise la disposition interne des blocs d'effets via le logiciel UA-100 Controller. Nous allons voir ici comment modifier le chemin du signal à l'intérieur de l'UA-100, en agissant sur le synoptique apparaisant dans la fenêtre Block Diagram du logiciel UA-100 Controller.

Dans la fenetre Mixer du logiciel UA-100 Controller, appuyez sur le bouton loupe pour faire apparaitre la fenetre Block Diagram.

Dans ce synoptique (diagramme de blocs), le signal parcourt l'UA-100 de gauche à droite.

À droite apparaisent deux cases grises. Celle du haut correspond au selector Wave Source (Source Select écrit en rouge), celle du bas au selector Master Source (Source Select écrit en blanc). Vous pouvez selectionner indépendamment le signal à enregistrer et le signal que vous désirez écouter (dit Monitor Source).

La plupart des ingénieurs du son ont l'habitude d'enregistrer lessons sans effets ("secs"), de façon à disposer de plus de liberté ultérieurement, lors du mixage. En effet, imaginons que vous ayez enregistré une voix avec une réverbération de type Concert Hall : il est impossible par la suite d'otter cette réverbération ! Si en revanche vous aviez enregistré la voix "à sec", vous auriez pu essayer plusieurs réverbérations différentes au mixage.

Cela dit, les chanteurs aiment beaucoup enregistrer en entendant dans leur casque un effet sur leur voix... Si vous avez compris le parcours du signal dans les différents blocs ci-dessus, vous pourrez configurer séparément le son que vous enregistrrez et le son que vous écoutez.

Utilisation de la fenêtre Block Diagram

Pour cet exemple, nous supposerons que vous utilisez un microphone : nous allons voir comment utiliser la fenetre Block Diagram pour brasser les signaux d'entrée et de sortie. Avant de commencer, allumez l'UA-100 et disposez les fenêtes de façon à pouvoir désigner facilement à la fois la fenêtre Mixer et la fenêtre Block Diagram. Rappelons que pour faire apparaître la fenêtre Block Diagram, il suffit d'appuyer sur le bouton loupe dans la fenêtre Mixer du logiciel UA-100 Controller.

1

Dans la fenêtre Mixer, cliquez sur le bouton Easy Setting afin de selectionner Use Mic 1.

2

Dans la fenêtre Block Diagram, cliquez avec le bouton gauche de la souris sur la case grise repérée Rec Selector. Cliquez à nouveau, et la fine ligne noire à l'intérieur de la case se déplace. Cette ligne indique le canal qui sera effectivement enregistré.

A) Les quatre premiers canaux (autrement dit MIC 1, MIC 2, Wave 1 et Wave 2) sont reliés directement de l'entrée au.selecteur d'enregistrement (Rec Selector). Si la fine ligne noire dans la case Rec Selector est reliée à l'un d'entre eux, le son sera enregistré sans aucun traitement d'effet (son "sec").
B) Sous ces canaux se trouvent quatre autres canaux. Ils sont reliés directement au sélecteur d'enregistrement (Rec Selector), mais traversent aparavant l'effet d'insertion. Si la fine ligne noire dans le sélecteur d'enregistrement passé par un de ces canaux, le signal enregistré celui d'origine affecté de l'effet d'insertion.
C) Si c'est le dernier canal, MAIN, qui est selectionné, c'est le son du mélange de toutes les entrées qui sera enregistré, avec tous les effets mis en œuvre (effet d'insertion + effet système).

3

L'autre case grise, repérée Master Selector, fonctionne de la même façon que Rec Selector. Toutefois, lorsque vous modifie le chemin du signal, seul le signal écoute est modifié (celui de la sortie ligne de l'UA-100); celui enregistré sur le logiciel de séquence n'est pas affecté.

Tous les changements effectuels dans la fenêtre Block Diagram se reflèvent dans la fenêtre Mixer. Réciproquement, tous les changements effectuels dans la fenêtre Mixer seront répercutés dans la fenêtre Block Diagram.

Blocs internes de l'UA-100

Lorsque le sélecteur Effect Type de l'UA-100 se trouve en position [PC], le calculiel UA-100 permet de modifier à votre guise la disposition des blocs internes de l'appareil. Dans les autres cas (positions [VT], [VOCAL], [GUITAR], [GAME], [BYPASS]), les blocs internes de l'UA-100 sont “figés” selon le mode sélectionné.

Vous trouvrez ci-après les différentes dispositions des blocs internes de l'UA-100 en fonction du mode sélectionné. Pour plus de détails concernant ces blocs, veuillez vous référer aux chapitres "Console analogue" et "Console numérique" du Manuel de Référence.

Mode VT

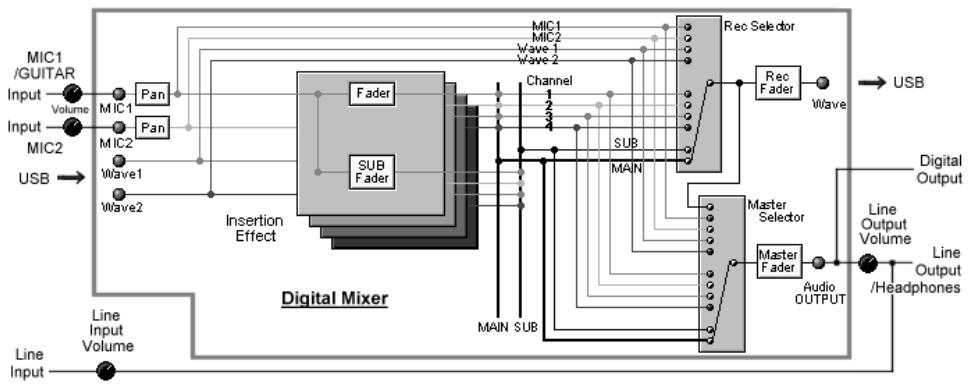

■ Modes VOCAL et GUITAR

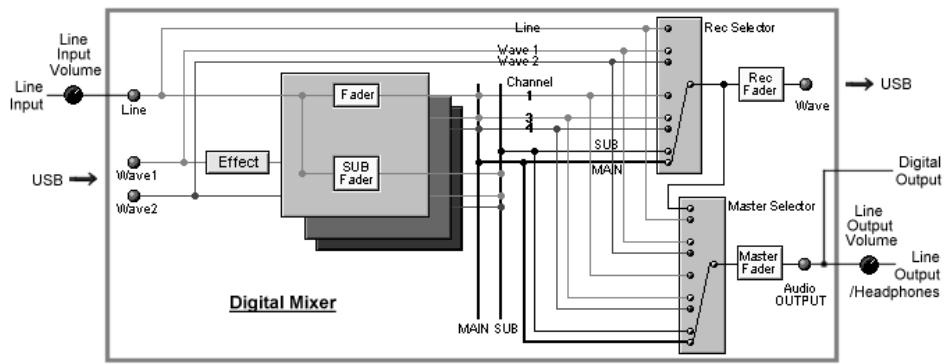

Mode GAME

Mode BYPASS

Fiche des Paramètres d'effet

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
01 : Stereo-EQ			01
00
Low Freq	200/400	00/01	03

Valeur du réglage

Indique la liste ou la plage des valeurs possibles pour ce paramètre. Les valeurs indiquées en gras sont celles par défaut.

Valeur (Hex.)

Valeur au format hexadécimal, telle qu'elle est envoyée à l'UA-100 et correspondant à la Valeur du réglage. Les astérisques (^**) , indiquent que la correspondence entre la valeur hexadécimale et la Valeur du réglage apparait dans la "Table de Conversion des Paramètres d'effet" (p. 74).

1:Pre Delay Time 10:EQ Freq
2:Delay Time 1 11:LPF
3:Delay Time 2 12:Manual
4:Delay Time 3 13:Azimuth
5:Delay Time 4 14:Accl
6:Rate 1 15:Bass Cut Freq
7:Rate 2 16:Reverb Time
8 : HF Damp 17 : Distance
9: Cutoff Freq 18: Boost Freq

MSB/LSB

La colonne MSB/LSB indique la ** portion suivante du message Systeme Exclusif.
notation Hexadécimale)

Pour le Type d'Effet (section des Données)

F0 41 10 00 11 12 00 40 0n 00 *** sum F7

Pour le Paramètre d'Effet (partie LSB de l'adresse)

F0 41 10 00 11 12 00 40 0n ** data sum F7

(n: 1 à 6, sum: checksum)

Le Mode Full Effect

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
01 : High Quality Reverb			00 11
Type	Room1/2/Plate1/2/Hall1/2	00 - 05	03
Pre Dly	0ms - 80ms - 635ms	*5	04
Reverb Time	0.1s - 2s - 38s	*16	05
HF Damp	-10 -4 -0	00 - 0A	06
ER Pre Dly	0 - 40ms - 635 ms	*5	07
ER Mix	0 - 15 - 127	00 - 7F	08
Diffusion	0 - 9 - 10	00 - 0A	09
Tone Low	-12dB - 0dB - +12dB	34 - 4C	0A
Tone High	-12dB - 0dB - +12dB	34 - 4C	0B
Balance	D > 0E - D0 < E	00 - 7F	0C
EQ Low Freq	200/400Hz	00 - 01	0D
EQ Low Gain	-12dB - 0dB - +12dB	34 - 4C	0E
EQ Mid1 Freq	200Hz - 315Hz - 6300 Hz	*10	0F
EQ Mid1 Q	0.5/1.0/2.0/4.0/9.0	00 - 04	10
EQ Mid1 Gain	-12dB - 0dB - +12dB	34 - 4C	11
EQ Mid2 Freq	200Hz - 800Hz - 6300 Hz	*10	12
EQ Mid2 Q	0.5/1.0/2.0/4.0/9.0	00 - 04	13
EQ Mid2 Gain	-12dB - 0dB - +12dB	34 - 4C	14
EQ High Freq	4k/8kHz	00 - 01	15
EQ High Gain	-12dB - 0dB - +12dB	34 - 4C	16

02 : Mic Simulator			00 12
Mic Conv	Off/On	00 - 01	03
Input	DR-20/SmL.Dy/Hed.L.Dy/Flat	00 - 03	04
Output	Sml.Dy/Voc.Dy/Lrg.Dy/Sml.Cn/Lrg.Cn/Vint.C/Flat	00 - 06	05
Phase	-/+	00 - 01	06
Bass Cut Switch	Off/On	00 - 01	07
Bass Cut Freq	20Hz - 2000Hz	*15	08
Distance Switch	Off/On	00 - 01	09
Prox. Fx	-12dB - 0dB - +12dB	34 - 4C	0A
Distance	0 - 127	0 - 7F	0B
Limiter Switch	Off/On	00 - 01	0C
Lm Freq	20Hz - 115Hz - 2000Hz	*15	0D
Lm Gain	-60dB - +2dB - +24db	04 - 58	0E
Lm Threshold	-60dB - 0dB	04 - 40	0F
Lm Attack	0 - 20 - 127	00 - 7F	10
Lm Release	0 - 30 - 127	00 - 7F	11

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
03 : Vocoder			00 13
Speech Input	Mic1/2/Wave1/2	00 - 03	03
Mode Select	1 - 3 - 6	00 - 05	04
Speech Gain	0 - 100 - 127	00 - 7F	05
Speech Cutoff	250Hz - 630Hz - 800Hz	*9	06
Speech Mix Level	0 - 25 - 127	00 - 7F	07
Response Time	Slow/Normal/Fast	00 - 02	08
Level	0 - 127	00 - 7F	09

04 : Vocal Multi			00 14
Ns Threshold	0 - 127	00 - 7F	03
Lm Threshold	0 - 127	00 - 7F	04
De-esser Level	0 - 8 - 127	00 - 7F	05
Enhancer Level	-64 - +5 - +63	00 - 7F	06
EQ Low Gain	-12dB - +1dB - +12dB	34 - 4C	07
EQ Mid Freq	200Hz - 800Hz - 6.3kHz	*10	08
EQ Mid Q	0.5/1.0/2.0/4.0/9.0	00 - 04	09
EQ Mid Gain	-12dB - +2dB - +12dB	34 - 4C	0A
EQ High Gain	-12dB - -4dB - +12dB	34 - 4C	0B
Ps P.Coarse	-24 - 0 - 12	28 - 4C	0C
Ps P.Fine	-100 - -48 - +100	0B - 72	0D
Ps Balance	D > 0E - D > 42E - D0 < E	00 - 7F	0E
Dly Time	0ms - 260ms - 500ms	*4	0F
Dly Feedback	-98% - -10% - +98 %	0F - 71	10
Dly Balance	D > 0E - D > 22E - D0 < E	00 - 7F	11
Cho Rate	0.05 - 0.65 - 10.0	*6	12
Cho Depth	0 - 30 - 127	00 - 7F	13
Cho Balance	D > 0 E - D = E - D0 < E	00 - 7F	14

05 : Game			00 16
Enhancer Level	-64 - +35 - +63	00 - 7F	03
Low Boost Level	0dB - +8dB - 18dB	40 - 56	04
Low Boost Freq	60Hz - 400Hz	*17	05
Lm Mix Level	0 - 127	00 - 7F	06
GtRv Mix Level	0 - 70 - 127	00 - 7F	07
Rv Mix Level	0 - 60 - 127	00 - 7F	08
3D Switch	Off/On	00 - 1	09
3D Range	1 - 3 - 4	00 - 3	0A
Out	Speaker/Phones	00 - 1	0B
Lm Threshold	0 - 112 - 127	00 - 7F	0C
GtRv Pre Dly	0ms - 20ms - 100ms	00 - 7F	0D
GtRv Time	5ms - 15ms - 500ms	01 - 63	0E
Rv Type	Room1/2/Stage1/2/Hall1/2	00 - 05	0F
Rv Pre Delay	0ms - 200ms - 500ms	*4	10
Rv Time	0 - 26 - 127	00 - 7F	11
Rv HF Damp	315Hz - 6.3kHz - 8kHz	*8	12
Rv Low Gain	-12dB - +2dB - +12dB	34 - 4C	13
Rv High Gain	-12dB - -4dB - +12dB	34 - 4C	14
Low Gain	-12dB - +2dB - +12dB	34 - 4C	15
High Gain	-12dB - +4dB - +12dB	34 - 4C	16
Level	0 - 100 - 127	00 - 7F	17

06: Rotary Multi

(Les paramètres sont équivalents à ceux de l'effet d'insertion 47: Rotary Multi du mode Compact Effect.)

07:GTR Multi 1

(Les paramètres sont équivalents à ceux de l'effet d'insertion 48 : GTR Multi 1 du mode Compact Effect.)

08:GTR Multi 2

(Les paramètres sont équivalents à ceux de l'effet d'insertion 49 : GTR Multi 2 du mode Compact Effect.)

09:GTR Multi 3

(Les paramètres sont équivalents à ceux d'effect d'insertione 50 : GTR Multi 3 du mode Compact Effect.)

10:Clean Gt Multi 1

(Les paramètres sont équivalents à ceux de l'effet d'insertion 51 : Clean Gt Multi1 du mode Compact Effect.)

(Les paramètres sont équivalents à ceux d'effet d'insertione 52 : Clean Gt Multi2 du mode Compact Effect.)

12:Bass Multi

(Les paramètres sont équivalents à ceux de l'effet d'insertion 53 : Bass Multi du

(Les paramètres sont équivalents à ceux de l'effet d'insertion 54 : E.Piano Multi du mode Compact Effect.)

14:Keyboard Multi

(Les paramètres sont équivalents à ceux de l'effet d'insertion 55 : Keyboard Multi du mode Compact Effect.)

Le Mode Compact Effect

- Effets Systeme

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
Delay			00 21/00 31
Dly Tm LtoL	0.0ms - 110ms - 360ms	*4 (00 - 77)	03
Dly Tm LtoR	0.0ms - 13.0ms - 360ms	*4 (00 - 77)	04
Dly Tm RtoR	0.0ms - 100ms - 360ms	*4 (00 - 77)	05
Dly Tm RtoL	0.0ms - 8.0ms - 360ms	*4 (00 - 77)	06
Feedback Level	-48% -34% - +48%	28 - 58	07
Cross Fd Level	-48% - +20% - +48%	28 - 58	08
HF Damp	315Hz - 8kHz/Bypass	*8	09
Cross HF Damp	315Hz - 6.3kHz - 8kHz/Bypass	*8	0A
Cross Balance	0 - 98 - 127	00 - 7F	0B
Balance	D > E0 - D0 < E	00 - 7F	0C
Chorus			00 22
Type	Mode1 - 2 - 4	00 - 03	03
Pre Filter	Off/LPF/HPF	00 - 02	04
Cutoff	250Hz - 630Hz - 8000Hz	*9	05
Pre Dly	0.0ms - 30.0ms - 100 ms	*1	06
Rate	0.05 - 0.35 - 10.0	*6	07
Depth	0 - 116 - 127	00 - 7F	08
Balance	D > E0 - D0 < E	00 - 7F	09
Reverb			00 32
Type	Room1/2/Stage1/2/Hall1/2	00 - 05	03
Pre Dly	0.0ms - 100ms	*1	04
Reverb Time	0 - 23 - 127	00 - 7F	05
HF Damp	315 - 8kHz/Bypass	*8	06
Low Gain	-12dB - +2dB - +12dB	34 - 4C	07
High Gain	-12dB - -6dB - +12dB	34 - 4C	08
Balance	D > E0 - D0 < E	00 - 7F	09

- Effets d'Insertion

Effets modifiant le son (de type Filtre)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
00 : Noise Suppressor			00 00
Noise Suppressor	0 - 10 - 127	00 - 7F	25
01 : Stereo-EQ			01 00
Low Freq	200/400Hz	00/01	03
Low Gain	-12dB - +6dB - +12dB	34 - 4C	04
Hi Freq	4k/8kHz	00/01	05
Hi Gain	-12dB - -3dB - +12dB	34 - 4C	06
M1 Freq	200Hz - 400Hz - 6.3kHz	*10	07
M1 Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	08
M1 Gain	-12dB - -8dB - +12dB	34 - 4C	09
M2 Freq	200Hz - 2.5kHz - 6.3kHz	*10	0A
M2 Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	0B
M2 Gain	-12dB - +6dB - +12dB	34 - 4C	0C
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25
02 : Spectrum			01 01
Band 1	-12dB - +5dB - +12dB	34 - 4C	03
Band 2	-12dB - +2dB - +12dB	34 - 4C	04
Band 3	-12dB - -2dB - +12dB	34 - 4C	05
Band 4	-12dB - -1dB - +12dB	34 - 4C	06
Band 5	-12dB - +3dB - +12dB	34 - 4C	07
Band 6	-12dB - +5dB - +12dB	34 - 4C	08
Band 7	-12dB - +6dB - +12dB	34 - 4C	09
Band 8	-12dB - -6dB - +12dB	34 - 4C	0A
Width	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	0B
Pan	L63 - 0 - R63	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
03 : Enhancer			01 02
Sens	0 - 64 - 127	00 - 7F	03
Mix	0 - 127	00 - 7F	04
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

04 : Humanizer			01 03
Drive	0 - 90 - 127	00 - 7F	03
Drive Sw	Off/On	00/01	04
Vowel	a/i/u/e/o	00/01/02/03/04	05
Accel	0 - 10 - 15	*14	06
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Pan	L63 - 0 - R63	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

Effets distordant le son (de type Distorsion)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
05 : Overdrive			01 10
Drive	0 - 90 - 127	00 - 7F	03
Amp Type	Small/BltIn/2-Stk/3-Stk	00/01/02/03	04
Amp Sw	Off/On	00/01	05
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Pan	L63 - 0 - R63	00 - 7F	15
Level	0 - 80 - 127	00 - 7F	16
Noise Suppressor	0 - 60 - 127	00 - 7F	25
06 : Distortion			01 11
Drive	0 - 127	00 - 7F	03
Amp Type	Small/BltIn/2-Stk/3-Stk	00/01/02/03	04
Amp Sw	Off/On	00/01	05
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13

Effets modulatant le son (de type Modulation)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
07 : Phaser			01 20
Manual	100Hz - 860Hz - 8kHz	*12	03
Rate	0.05Hz - 0.40Hz - 10.0Hz	*6	04
Depth	0 - 70 - 127	00 - 7F	05
Reso	0 - 127	00 - 7F	06
Mix	0 - 127	00 - 7F	07
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 90 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

08 : Auto Wah			01 21
Fil Type	LPF/BPF	00/01	03
Sens	0 - 40 - 127	00 - 7F	04
Manual	0 - 10 - 127	00 - 7F	05
Peak	0 - 20 - 127	00 - 7F	06
Rate	0.05Hz - 2.00Hz - 10.0Hz	*6	07
Depth	0 - 90 - 127	00 - 7F	08
Polarity	Down/Up	00/01	09
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Pan	L63 - 0 - R63	00 - 7F	15
Level	0 - 90 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

09 : Rotary			01 22
Low Slow	0.05Hz - 0.35Hz - 10.0Hz	*6	03
Low Fast	0.05Hz - 6.40Hz - 10.0Hz	*6	04
Low Accl	0 - 3 - 15	*14	05
Low Level	0 - 127	00 - 7F	06
Hi Slow	0.05Hz - 0.90Hz - 10.0Hz	*6	07
Hi Fast	0.05Hz - 7.50Hz - 10.0Hz	*6	08
Hi Accl	0 - 11 - 15	*14	09
Hi Level	0 - 64 - 127	00 - 7F	0A
Separate	0 - 90 - 127	00 - 7F	0B
Speed	Slow/Fast	00/7F	0D
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25
Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
10 : Stereo Flanger			01 23
Pre Filter	Off/LPF/HPF	00/01/02	03
Cutoff	250Hz - 315Hz - 8kHz	*9	04
Pre Dly	0.0ms - 1.0ms - 100ms	*1	05
Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	06
Depth	0 - 30 - 127	00 - 7F	07
Feedback	-98% +80% - +98%	0F - 71	08
Phase	0 - 30 - 180	00 - 5A	09
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

11 : Step Flanger			01 24
Pre Dly	0.0ms - 1.0ms - 100ms	*1	03
Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	04
Depth	0 - 30 - 127	00 - 7F	05
Feedback	-98% +80% - +98%	0F - 71	06
Phase	0 - 30 - 180	00 - 5A	07
Step Rate	0.05Hz - 3.50Hz - 10.0Hz	*6	08
Balance	D > 0E - D = E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

12 : Tremolo		01 25
Mod Wave	Tri/Sqr/Sin/Saw1/Saw2	00/01/02/03/04
Mod Rate	0.05Hz - 6.00Hz - 10.0Hz	*6
Mod Depth	0 - 60 - 127	00 - 7F
Low Gain	-12dB - 0dB - +12dB	34 - 4C
Hi Gain	-12dB - 0dB - +12dB	34 - 4C
Level	0 - 127	00 - 7F
Noise Suppressor	0 - 10 - 127	00 - 7F

13 : Auto Pan			01 26
Mod Wave	Tri/Sqr/Sin/Saw1/Saw2	00/01/02/03/04	03
Mod Rate	0.05Hz - 4.00Hz - 10.0Hz	*6	04
Mod Depth	0 - 60 - 127	00 - 7F	05
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Effects affectant le niveau (de type Compresseur)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
14 : Compressor			01 30
Attack	0 - 64 - 127	00 - 7F	03
Sustain	0 - 64 - 127	00 - 7F	04
Post Gain	0/+6/+12/+18dB	00/01/02/03	05
Low Gain	-12dB - 0dB - +12dB	34 -4C	13
Hi Gain	-12dB - 0dB - +12dB	34 -4C	14
Pan	L63 - 0 - R63	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

15 : Limiter			01 31
Threshold	0 - 20 - 127	00 - 7F	03
Ratio	1/1.5, 1/2, 1/4, 1/100	00/01/02/03	04
Release	0 - 100 - 127	00 - 7F	05
Post Gain	0/+6/+12/+18dB	00/01/02/03	06
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Pan	L63 - 0 - R63	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 20 - 127	00 - 7F	25

Effets élargissant le son (de type Chorus)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
16 : Hexa Chorus			01 40
Pre Dly	0.0ms - 2.0ms - 100ms	*1	03
Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	04
Depth	0 - 40 - 127	00 - 7F	05
Pre Dly Dev	0 - 10 - 20	00 - 14	06
Depth Dev	-20 - +40 - +20	2C - 54	07
Pan Dev	0 - 20	00 - 14	08
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
17 : Tremolo Chorus			01 41
Pre Dly	0.0ms - 2.0ms - 100ms	*1	03
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	04
Cho Depth	0 - 40 - 127	00 - 7F	05
Trem Phase	0 - 90 - 180	00 - 5A	06
Trem Rate	0.05Hz - 4.00Hz - 10.0Hz	*6	07
Trem Sep	0 - 110 - 127	00 - 7F	08
Balance	D > 0E - D30 < E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

18: Stereo Chorus			01 42
Pre Filter	Off/LPF/HPF	00/01/02	03
Cutoff	250Hz - 315Hz - 8kHz	*9	04
Pre Dly	0.0ms - 2.0ms - 100ms	*1	05
Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	06
Depth	0 - 80 - 127	00 - 7F	07
Phase	0 - 180	00 - 5A	09
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

19 : Space D			01 43
Pre Dly	0.0ms - 2.0ms - 100ms	*1	03
Rate	0.05Hz - 0.30Hz - 10.0Hz	*6	04
Depth	0 - 80 - 127	00 - 7F	05
Phase	0 - 180	00 - 5A	06
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

20 : 3D Chorus			01 44
Pre Dly	0.0ms - 2.0ms - 100ms	*1	03
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	04
Cho Depth	0 - 80 - 127	00 - 7F	05
Out	Speaker/Phones	00/01	11
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB ++12dB	34 - 4C	13
Hi Gain	-12dB - 0dB ++12dB	34 - 4C	14
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Effect qui réverbérent le son (de type Delay/Réverb)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
21 : Stereo Delay			01 50
Dly Tm L	0.0ms - 250ms - 500ms	*4	03
Dly Tm R	0.0ms - 260ms - 500ms	*4	04
Feedback	-98% -+30% -+98%	0F -71	05
Fb Mode	Norm/Cross	00/01	06
Phase L	Norm/Invert	00/01	07
Phase R	Norm/Invert	00/01	08
HF Damp	315 - 8kHz/Bypass	*8	0A
Balance	D > 0E - D60 < E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

22 : Mod Delay			01 51
Dly Tm L	0.0ms - 250ms - 500ms	*4	03
Dly Tm R	0.0ms - 260ms - 500ms	*4	04
Feedback	-98% - +60% - +98%	0F - 71	05
Fb Mode	Norm/Cross	00/01	06
Mod Rate	0.05Hz - 2.00Hz - 10.0Hz	*6	07
Mod Depth	0 - 40 - 127	00 - 7F	08
Mod Phase	0 - 180	00 - 5A	09
HF Damp	315 - 8kHz/Bypass	*8	0A
Balance	D > 0E - D > 60E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25
Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
23 : 3 Tap Delay			01 52
Dly Tm C	200ms - 400ms - 990ms/1s	*2	03
Dly Tm L	200ms - 300ms - 990ms/1s	*2	04
Dly Tm R	200ms - 200ms - 990ms/1s	*2	05
Feedback	-98% - +30% - +98%	0F - 71	06
Dly Lev C	0 - 127	00 - 7F	07
Dly Lev L	0 - 127	00 - 7F	08
Dly Lev R	0 - 127	00 - 7F	09
HF Damp	315 - 8kHz/Bypass	*8	0A
Balance	D > 0E - D > 60E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

24 : 4 Tap Delay			01 53
Dly Tm 1	200ms - 250ms - 990ms/1s	*2	03
Dly Tm 2	200ms - 225ms - 990ms/1s	*2	04
Dly Tm 3	200ms - 275ms - 990ms/1s	*2	05
Dly Tm 4	200ms - 300ms - 990ms/1s	*2	06
Dly Lev 1	0 - 127	00 - 7F	07
Dly Lev 2	0 - 127	00 - 7F	08
Dly Lev 3	0 - 127	00 - 7F	09
Dly Lev 4	0 - 127	00 - 7F	0A
Feedback	-98% - +50% - +98%	0F - 71	0B
HF Damp	315 - 8kHz/Bypass	*8	0C
Balance	D > OE - D > 60E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

25 : Tm Ctrl Delay			01 54
Dly Time	200ms - 500ms - 990ms/1s	*3	03
Accel	0 - 7 - 15	*14	04
Feedback	-98% - +30% - +98%	0F - 71	05
HF Damp	315 - 8kHz/Bypass	*8	06
EFX Pan	L63 - 0 - R63	00 - 7F	07
Balance	D > OE - D > 60E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

26 : Reverb			01 55
Type	Room1/2 /Stage1/2 /Hall1/2	00/01/02/03/04/05	03
Pre Dly	0.0ms - 30ms - 100ms	*1	04
Time	0 - 120 - 127	00 - 7F	05
HF Damp	315 - 8kHz/Bypass	*8	06
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

27 : Gate Reverb			01 56
Type	Norm/Reverse/Sweep1/2	00/01/02/03	03
Pre Dly	0.0ms - 10ms - 100ms	*1	04
Gate Time	0.0ms - 300ms - 500ms	00 - 63	05
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

28 : 3D Delay			01 57
Dly Tm C	0.0ms - 250ms - 500ms	*4	03
Dly Tm L	0.0ms - 300ms - 500ms	*4	04
Dly Tm R	0.0ms - 320ms - 500ms	*4	05
Feedback	-98% - +30% - +98%	0F - 71	06
Dly Lev C	0 - 110 - 127	00 - 7F	07
Dly Lev L	0 - 127	00 - 7F	08
Dly Lev R	0 - 127	00 - 7F	09
HF Damp	315 - 8kHz/Bypass	*8	0A
Out	Speaker/Phones	00/01	11
Balance	D > 0E - D > 60E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Effets modifiant la hauteur (de type Pitch Shift)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
29 : 2 Pitch Shifter			01 60
Coarse 1	-24 -+7 - +12	28 - 4C	03
Fine 1	-100 -+4 - +100	0E - 72	04
Pre Dly 1	0.0ms - 100ms	*1	05
EFX Pan 1	L63 - 0 - R63	00 - 7F	06
Coarse 2	-24 -+12 - +12	28 - 4C	07
Fine 2	-100 -+4 - +100	0E - 72	08
Pre Dly 2	0.0ms - 100ms	*1	09
EFX Pan 2	L63 - 0 - R63	00 - 7F	0A
Shift Mode	1 - 3 - 5	00 - 04	0B
L.Bal	A > 0B - A=B - A0 < B	00 - 7F	0C
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25
30 : Fb P.Shifter			01 61
P.Coarse	-24 - +7 - +12	28 - 4C	03
P.Fine	-100 - -2 - +100	0E - 72	04
Feedback	-98% - +90% - +98%	0F - 71	05
Pre Dly	0.0ms - 100ms	*1	06
Mode	1 - 3 - 5	00 - 04	07
EFX Pan	L63 - 0 - R63	00 - 7F	08
Balance	D > 0E - D=E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	0O - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Autres Effets

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
31 : 3D Auto			01 70
Azimuth	180/L168 - 0 - R168	*13	03
Speed	0.05Hz - 0.40Hz - 10.0Hz	*6	04
Clockwise	-/+	00/01	05
Turn	Off/On	00/01	06
Out	Speaker/Phones	00/01	11
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

32 : 3D Manual			01 71
Azimuth	180/L168 - 0 - R168	*13	03
Out	Speaker/Phones	00/01	11
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

33:Lo-Fi 1			01 72
Pre Filter	1 - 2 - 6	00 - 05	03
Lo-Fi Type	1 - 6 - 9	00 - 08	04
Post Filter	1 - 2 - 6	00 - 05	05
Balance	D > 0E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Pan	L63 - 0 - R63	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

34 : Lo-Fi 2			01 73
Lo-Fi Type	1 - 4 - 6	00 - 05	03
Fil Type	Off/LPF/HPF	00/01/02	04
Cutoff	250Hz - 6.3kHz - 8kHz	*9	05
R.Detune	0 - 10 - 127	00 - 7F	06
R.Nz Lev	0 - 64 - 127	00 - 7F	07
W/P Sel	White/Pink	00/01	08
W/P LPF	250Hz - 315Hz - 6.3kHz/Bypass	*11	09
W/P Level	0 - 64 - 127	00 - 7F	0A
Disc Type	LP/EP/SP/RND	00/01/02/03	0B
Disc LPF	250Hz - 630Hz - 6.3kHz/Bypass	*11	0C
Disc Nz Lev	0 - 50 - 127	00 - 7F	0D
Hum Type	50Hz/60Hz	00/01	0E
Hum LPF	250Hz - 400Hz - 6.3kHz/Bypass	*11	0F
Hum Level	0 - 15 - 127	00 - 7F	10
M/S	Mono/Stereo	00 - 01	11
Balance	D > 0E - D0 < E	00 - 7F	12
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - -6dB - +12dB	34 - 4C	14
Pan(Mono)	L63 - 0 - R63	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Effets connectant deux types d'effet en série (Serie 2)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
35 : OD → Chorus			02 00
OD Drive	0 - 90 - 127	00 - 7F	03
OD Pan	L63 - 0 - R63	00 - 7F	04
OD Amp	Small/Bittn/2-Stk/3-Stk	00/01/02/03	05
OD Amp Sw	Oft/On	00/01	06
Cho Dly	0.0ms - 2.0ms - 100ms	*1	08
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	09
Cho Depth	0 - 40 - 127	00 - 7F	0A
Cho Bal	D > 0E - D=E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

36 : OD \( \rightarrow \) Flanger			02 01
OD Drive	0 - 90 - 127	00 - 7F	03
OD Pan	L63 - 0 - R63	00 - 7F	04
OD Amp	Small/Bltin/2-Stk/3-Stk	00/01/02/03	05
OD Amp Sw	Off/On	00/01	06
FL Dly	0.0ms - 1.0ms - 100ms	*1	08
FL Rate	\( {0.05}\mathrm{{Hz}} - {0.20}\mathrm{{Hz}} - {10.0}\mathrm{{Hz}} \)	*6	09
FL Depth	0 - 30 - 127	00 - 7F	0A
FL Fb	-98% - +80% - +98%	0F - 71	0B
FL Bal	D > 0E - D=E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

37 : OD → Delay			02 02
OD Drive	0 - 90 - 127	00 - 7F	03
OD Pan	L63 - 0 - R63	00 - 7F	04
OD Amp	Small/Bitln/2-Stk/3-Stk	00/01/02/03	05
OD Amp Sw	Off/On	00/01	06
Dly Time	0.0ms - 250ms - 500ms	*4	08
Dly Fb	-98% - +30% - +98%	0F - 71	09
Dly HF	315Hz - 8kHz/Bypass	*8	0A
Dly Bal	D > 0E - D > 60E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

38 : DS ➔ Chorus			02 03
DS Drive	0 - 127	00 - 7F	03
DS Pan	L63 - 0 - R63	00 - 7F	04
DS Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03	05
DS Amp Sw	Off/On	00/01	06
Cho Dly	0.0ms - 2.0ms - 100ms	*1	08
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	09
Cho Depth	0 - 40 - 127	00 - 7F	0A
Cho Bal	D > 0E - D=E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

39 : DS → Flanger			02 04
DS Drive	0 - 127	00 - 7F	03
DS Pan	L63 - 0 - R63	00 - 7F	04
DS Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03	05
DS Amp Sw	Off/On	00/01	06
FL Dly	0.0ms - 1.0ms - 100ms	*1	08
FL Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	09
FL Depth	0 - 30 - 127	00 - 7F	0A
FL Fb	-98% +80% - +98%	0F - 71	0B
FL Bal	D > 0E - D=E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

40 : DS → Delay			02 05
DS Drive	0 - 127	00 - 7F	03
DS Pan	L63 - 0 - R63	00 - 7F	04
DS Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03	05
DS Amp Sw	Off/On	00/01	06
Dly Time	0.0ms - 250ms - 500ms	*4	08
Dly Fb	-98% - +30% - +98%	0F - 71	09
Dly HF	315Hz - 8kHz /Bypass	*8	0A
Dly Bal	D > 0E - D > 60E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
41 : EH → Chorus			02 06
EH Sens	0 - 64 - 127	00 - 7F	03
EH Mix	0 - 64 - 127	00 - 7F	04
Cho Dly	0.0ms - 2.0ms - 100ms	*1	08
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	09
Cho Depth	0 - 60 - 127	00 - 7F	0A
Cho Bal	D > 0E - D=E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

42 : EH → Flanger			02 07
EH Sens	0 - 64 - 127	00 - 7F	03
EH Mix	0 - 64 - 127	00 - 7F	04
FL Dly	0.0ms - 0.3ms - 100ms	*1	08
FL Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	09
FL Depth	0 - 50 - 127	00 - 7F	0A
FL Fb	-98% - +80% - +98%	0F - 71	0B
FL Bal	D > 0E - D = E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

43 : EH → Delay			02 08
EH Sens	0 - 64 - 127	00 - 7F	03
EH Mix	0 - 64 - 127	00 - 7F	04
Dly Time	0.0ms - 250ms - 500ms	*4	08
Dly Fb	-98% - +30% - +98%	0F - 71	09
Dly HF	315Hz - 8kHz/Bypass	*8	0A
Dly Bal	D > 0E - D > 60E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

44 : Cho → Delay			02 09
Cho Dly	0.0ms - 2.0ms - 100ms	*1	03
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	04
Cho Depth	0 - 60 - 127	00 - 7F	05
Cho Bal	D > 0E - D=E - D0 < E	00 - 7F	07
Dly Time	0.0ms - 250ms - 500ms	*4	08
Dly Fb	-98% - +30% - +98%	0F - 71	09
Dly HF	315Hz - 8kHz/Bypass	*8	0A
Dly Bal	D > 0E - D > 60E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

45 : FL → Delay			02 0A
FL Dly	0.0ms - 0.3ms - 100ms	*1	03
FL Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	04
FL Depth	0 - 50 - 127	00 - 7F	05
FL Fb	-98% - +80% - +98%	0F - 71	06
FL Bal	D > 0E - D = E - D0 < E	00 - 7F	07
Dly Time	0.0ms - 250ms - 500ms	*4	08
Dly Fb	-98% - +30% - +98%	0F - 71	09
Dly HF	315Hz - 8kHz/Bypass	*8	0A
Dly Bal	D > 0E - D > 60E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

46 : Cho → Flanger			02 0B
Cho Dly	0.0ms - 2.0ms - 100ms	*1	03
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	04
Cho Depth	0 - 60 - 127	00 - 7F	05
Cho Bal	D > 0E - D=E - D0 < E	00 - 7F	07
FL Dly	0.0ms - 0.3ms - 100ms	*1	08
FL Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	09
FL Depth	0 - 50 - 127	00 - 7F	0A
FL Fb	-98% - +80% - +98%	0F - 71	0B
FL Bal	D > 0E - D=E - D0 < E	00 - 7F	0C
Low Gain	-12dB - 0dB - +12dB	34 - 4C	13
Hi Gain	-12dB - 0dB - +12dB	34 - 4C	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Effets connectant trois types d'effet ou plus en série (Série 3/Série 4/Série 5)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
47 : Rotary Multi			03 00
OD Drive	0 - 40 - 127	00 - 7F	03
OD Sw	Off/On	00/01	04
EQ L Gain	-12dB - 0dB - +12dB	34 - 4C	05
EQ M Fq	200Hz - 1.6kHz - 6.3kHz	*10	06
EQ M Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	07
EQ M Gain	-12dB - 0dB - +12dB	34 - 4C	08
EQ H Gain	-12dB - 0dB - +12dB	34 - 4C	09
RT L Slow	0.05Hz - 0.35Hz - 10.0Hz	*6	0A
RT L Fast	0.05Hz - 6.40Hz - 10.0Hz	*6	0B
RT Lo Accl	0 - 3 - 15	*14	0C
RT Lo Lev	0 - 127	00 - 7F	0D
RT H Slow	0.05Hz - 0.90Hz - 10.0Hz	*6	0E
RT H Fast	0.05Hz - 7.50Hz - 10.0Hz	*6	0F
RT Hi Accl	0 - 11 - 15	*14	10
RT Hi Lev	0 - 64 - 127	00 - 7F	11
RT Sept	0 - 90 - 127	00 - 7F	12
RT Speed	Slow/Fast	00/7F	13
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 30 - 127	00 - 7F	25

48 : GTR Multi 1			04 00
Cmp Atck	0 - 80 - 127	00 - 7F	03
Cmp Sus	0 - 40 - 127	00 - 7F	04
Cmp Level	0 - 127	00 - 7F	05
Cmp Sw	Off/On	00/01	06
OD Sel	Odrv/Dist	00/01	07
OD Drive	0 - 90 - 127	00 - 7F	08
OD Amp	Small/Bittn/2-Stk/3-Stk	00/01/02/03	09
OD Amp Sw	Off/On	00/01	0A
OD L Gain	-12dB - 0dB - +12dB	34 - 4C	0B
OD H Gain	-12dB - 0dB - +12dB	34 - 4C	0C
OD Sw	Off/On	00/01	0D
CF Sel	Chorus/Flanger	00/01	0E
CF Rate	0.05Hz - 0.50Hz - 6.40Hz	*7	0F
CF Depth	0 - 40 - 127	00 - 7F	10
CF Fb	-98% - 0% - +98%	0F - 71	11
CF Mix	0 - 127	00 - 7F	12
Dly Time	0ms - 250ms - 635ms	*5	13
Dly Fb	0 - 30 - 127	00 - 7F	14
Dly Mix	0 - 60 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

49 : GTR Multi 2			04 01
Cmp Atck	0 - 80 - 127	00 - 7F	03
Cmp Sus	0 - 40 - 127	00 - 7F	04
Cmp Level	0 - 127	00 - 7F	05
Cmp Sw	Off/On	00/01	06
OD Sel	Odrv/Dist	00/01	07
OD Drive	0 - 127	00 - 7F	08
OD Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03	09
OD Amp Sw	Off/On	00/01	0A
OD Sw	Off/On	00/01	0B
EQ L Gain	-12dB - 0dB +12dB	34 - 4C	0C
EQ M Fq	200 Hz - 1.6kHz - 6.3kHz	*10	0D
EQ M Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	0E
EQ M Gain	-12dB - 0dB - +12dB	34 - 4C	0F
EQ H Gain	-12dB - 0dB - +12dB	34 - 4C	10
CF Sel	Chorus/Flanger	00/01	11
CF Rate	0.05Hz - 0.20Hz - 6.40Hz	*7	12
CF Depth	0 - 30 - 127	00 - 7F	13
CF Fb	-98% - +80% - +98%	0F - 71	14
CF Mix	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

50 : GTR Multi 3			04 02
Wah Fil	LPF/BPF	00/01	03
Wah Man	0 - 55 - 127	00 - 7F	04
Wah Peak	0 - 20 - 127	00 - 7F	05
Wah Sw	Off/On	00/01	06
OD Sel	Odrv/Dist	00/01	07
OD Drive	0 - 90 - 127	00 - 7F	08
OD Amp	Small/Bittn/2-Stk/3-Stk	00/01/02/03	09
OD Amp Sw	Off/On	00/01	0A
OD L Gain	-12dB - 0dB - +12dB	34 - 4C	0B
OD H Gain	-12dB - 0dB - +12dB	34 - 4C	0C
OD Sw	Off/On	00/01	0D
CF Sel	Chorus/Flanger	00/01	0E
CF Rate	0.05Hz - 0.50Hz - 6.40Hz	*7	0F
CF Depth	0 - 40 - 127	00 - 7F	10
CF Fb	-98% - 0% - +98%	0F - 71	11
CF Mix	0 - 50 - 127	00 - 7F	12
Dly Time	0ms - 250ms - 635ms	*5	13
Dly Fb	0 - 30 - 127	00 - 7F	14
Dly Mix	0 - 60 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
51 : Clean Gt Multi 1			04 03
Cmp Atck	0 - 80 - 127	00 - 7F	03
Cmp Sus	0 - 40 - 127	00 - 7F	04
Cmp Level	0 - 127	00 - 7F	05
Cmp Sw	Off/On	00/01	06
EQ L Gain	-12dB - 0dB - +12dB	34 - 4C	07
EQ M Fq	200Hz - 1.6kHz - 6.3kHz	*10	08
EQ M Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	09
EQ M Gain	-12dB - 0dB - +12dB	34 - 4C	0A
EQ H Gain	-12dB - 0dB - +12dB	34 - 4C	0B
CF Sel	Chorus/Flanger	00/01	0C
CF Rate	0.05Hz - 0.50Hz - 6.40Hz	*7	0D
CF Depth	0 - 40 - 127	00 - 7F	0E
CF Fb	-98% - 0% - +98%	0F - 71	0F
CF Mix	0 - 127	00 - 7F	10
Dly Time	0ms - 250ms - 635ms	*5	11
Dly Fb	0 - 30 - 127	00 - 7F	12
Dly HF	315Hz - 8kHz/Bypass	*8	13
Dly Mix	0 - 60 - 127	00 - 7F	14
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

52 : Clean Gt Multi2			04 04
AW Filter	LPF/BPF	00/01	03
AW Man	0 - 35 - 127	00 - 7F	04
AW Peak	0 - 40 - 127	00 - 7F	05
AW Rate	0.05Hz - 2.00Hz - 6.40Hz	*7	06
AW Depth	0 - 127	00 - 7F	07
AW Sw	Off/On	00/01	08
EQ L Gain	-12dB - 0dB - +12dB	34 - 4C	09
EQ M Fq	200Hz - 1.6kHz - 6.3kHz	*10	0A
EQ M Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	0B
EQ M Gain	-12dB - 0dB - +12dB	34 - 4C	0C
EQ H Gain	-12dB - 0dB - +12dB	34 - 4C	0D
CF Sel	Chorus/Flanger	00/01	0E
CF Rate	0.05Hz - 0.20Hz - 6.40Hz	*7	0F
CF Depth	0 - 30 - 127	00 - 7F	10
CF Fb	-98% - +80% - +98%	0F - 71	11
CF Mix	0 - 64 - 127	00 - 7F	12
Dly Time	0ms - 250ms - 635ms	*5	13
Dly Fb	0 - 30 - 127	00 - 7F	14
Dly Mix	0 - 60 - 127	00 - 7F	15
Level	0 - 100 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

53 : Bass Multi			04 05
Cmp Atck	0 - 80 - 127	00 - 7F	03
Cmp Sus	0 - 40 - 127	00 - 7F	04
Cmp Level	0 - 127	00 - 7F	05
Cmp Sw	Off/On	00/01	06
OD Sel	Odrv/Dist	00/01	07
OD Drive	0 - 30 - 127	00 - 7F	08
OD Amp	Small/BltIn/2-Stk	00/01/02	09
OD Amp Sw	Off/On	00/01	0A
OD Sw	Off/On	00/01	0B
EQ L Gain	-12dB - 0dB - +12dB	34 - 4C	0C
EQ M Fq	200Hz - 1.6kHz - 6.3kHz	*10	0D
EQ M Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	0E
EQ M Gain	-12dB - 0dB - +12dB	34 - 4C	0F
EQ H Gain	-12dB - 0dB - +12dB	34 - 4C	10
CF Sel	Chorus/Flanger	00/01	11
CF Rate	0.05Hz - 0.50Hz - 6.40Hz	*7	12
CF Depth	0 - 40 - 127	00 - 7F	13
CF Fb	-98% - 0% - +98%	0F - 71	14
CF Mix	0 - 64 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

54 : E.Piano Multi			04 06
EH Sens	0 - 64 - 127	00 - 7F	03
EH Mix	0 - 80	00 - 7F	04
PH Man	100Hz - 620Hz - 8kHz	*12	05
PH Rate	0.05Hz - 0.85Hz - 6.40Hz	*7	06
PH Depth	0 - 32 - 127	00 - 7F	07
PH Reso	0 - 16 - 127	00 - 7F	08
PH Mix	0 - 64 - 127	00 - 7F	09
CF Sel	Chorus/Flanger	00/01	0A
CF LPF	250 - 6.3k/Bypass	*11	0B
CF Dly	0 - 1.0ms - 100ms	*1	0C
CF Rate	0.05Hz - 0.50Hz - 6.40Hz	*7	0D
CF Depth	0 - 64 - 127	00 - 7F	0E
CF Fb	-98% - 0% - +98%	0F - 71	0F
CF Mix	0 - 127	00 - 7F	10
TP Sel	Trem/Pan	00/01	11
TP Mod WV	Tri/Sqr/Sin/Saw1/Saw2	00/01/02/03/04	12
TP Mod RT	0.05Hz - 3.00Hz - 6.40Hz	*7	13
TP Mod Dep	0 - 64 - 127	00 - 7F	14
TP Sw	Off/On	00/01	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25
Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
55 : Keyboard Multi			05 00
RM Mod Freq	0 - 40 - 127	00 - 7F	03
RM Bal	D > 0E - D > 20E - D0 < E	00 - 7F	04
EQ L Gain	-12dB - 0dB - +12dB	34 - 4C	05
EQ M Fq	200Hz - 1.6kHz - 6.3kHz	*10	06
EQ M Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04	07
EQ M Gain	-12dB - 0dB - +12dB	34 - 4C	08
EQ H Gain	-12dB - 0dB - +12dB	34 - 4C	09
PS Coarse	-24 - +7 - +12	28 - 4C	0A
PS Fine	-100 - 0 - +100	0E - 72	0B
PS Mode	1-5	00 - 04	0C
PS Bal	D > 0E - D > 30E - D0 < E	00 - 7F	0D
PH Man	100Hz - 860Hz - 8kHz	*12	0E
PH Rate	0.05Hz - 0.40Hz - 6.40Hz	*7	0F
PH Depth	0 - 70 - 127	00 - 7F	10
PH Reso	0 - 90 - 127	00 - 7F	11
PH Mix	0 - 90 - 127	00 - 7F	12
Dly Time	0ms - 250ms - 635ms	*5	13
Dly Fb	0 - 30 - 127	00 - 7F	14
Dly Mix	0 - 60 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Effets connectant deux types d'effet en parallele (Parallele 2)

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
56 : Cho / Delay			11 00
Cho Dly	0.0ms - 2.0ms - 100ms	*1	03
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	04
Cho Depth	0 - 40 - 127	00 - 7F	05
Cho Bal	D > 0E - D=E - D0 < E	00 - 7F	07
Cho Pan	L63 - 0 - R63	00 - 7F	12
Cho Level	0 - 127	00 - 7F	13
Dly Time	0.0ms - 250ms - 500ms	*4	08
Dly Fb	-98% - +30% - +98%	0F - 71	09
Dly HF	315Hz - 8kHz/Bypass	*8	0A
Dly Bal	D > 0E - D > 60E - D0 < E	00 - 7F	0C
Dly Pan	L63 - 0 - R63	00 - 7F	14
Dly Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

57 : FL / Delay			11 01
FL Dly	0.0ms - 1.0ms - 100ms	*1	03
FL Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	04
FL Depth	0 - 30 - 127	00 - 7F	05
FL Fb	-98% - +80% - +98%	0F - 71	06
FL Bal	D > 0E - D=E - D0 < E	00 - 7F	07
FL Pan	L63 - 0 - R63	00 - 7F	12
FL Level	0 - 127	00 - 7F	13
Dly Time	0.0ms - 250ms - 500ms	*4	08
Dly Fb	-98% - +30% - +98%	0F - 71	09
Dly HF	315Hz - 8kHz/Bypass	*8	0A
Dly Bal	D > 0E - D > 60E - D0 < E	00 - 7F	0C
Dly Pan	L63 - 0 - R63	00 - 7F	14
Dly Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

58 : Cho / Flanger			11 02
Cho Dly	0.0ms - 2.0ms - 100ms	*1	03
Cho Rate	0.05Hz - 0.50Hz - 10.0Hz	*6	04
Cho Depth	0 - 40 - 127	00 - 7F	05
Cho Bal	D > 0E - D=E - D0 < E	00 - 7F	07
Cho Pan	L63 - 0 - R63	00 - 7F	12
Cho Level	0 - 127	00 - 7F	13
FL Dly	0.0ms - 1.0ms - 100ms	*1	08
FL Rate	0.05Hz - 0.20Hz - 10.0Hz	*6	09
FL Depth	0 - 30 - 127	00 - 7F	0A
FL Fb	-98% - +80% - +98%	0F - 71	0B
FL Bal	D > 0E - D=E - D0 < E	00 - 7F	0C
FL Pan	L63 - 0 - R63	00 - 7F	14
FL Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

59: OD1 / OD2			11 03
OD1 Sel	Odrv/Dist	00/01	03
OD1 Drive	0 - 90 - 127	00 - 7F	04
OD1 Amp	Small/Bltn/2-Stk/3-Stk	00/01/02/03	05
OD1 Amp Sw	Off/On	00/01	06
OD1 Pan	L63 - 0 - R63	00 - 7F	12
OD1 Level	0 - 127	00 - 7F	13
OD2 Sel	Odrv/Dist	00/01	08
OD2 Drive	0 - 127	00 - 7F	09
OD2 Amp	Small/Bltn/2-Stk/3-Stk	00/01/02/03	0A
OD2 Amp Sw	Off/On	00/01	0B
OD2 Pan	L63 - 0 - R63	00 - 7F	14
OD2 Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
60 : OD / Rotary			11 04
OD Sel	Odrv/Dist	00/01	03
OD Drive	0 - 90 - 127	00 - 7F	04
OD Amp	Small/Bitln/2-Stk/3-Stk	00/01/02/03	05
OD Amp Sw	Off/On	00/01	06
OD Pan	L63 - 0 - R63	00 - 7F	12
OD Level	0 - 127	00 - 7F	13
RT L Slow	0.05Hz - 0.35Hz - 10.0Hz	*6	08
RT L Fast	0.05Hz - 6.40Hz -10.0Hz	*6	09
RT Lo Accl	0 - 3 - 15	*14	0A
RT Lo Lev	0 - 127	00 - 7F	0B
RT H Slow	0.05Hz - 0.90Hz - 10.0Hz	*6	0C
RT H Fast	0.05Hz - 7.50Hz - 10.0Hz	*6	0D
RT Hi Accl	0 - 11 - 15	*14	0E
RT Hi Lev	0 - 64 - 127	00 - 7F	0F
RT Sept	0 - 90 - 127	00 - 7F	10
RT Speed	Slow/Fast	00/7F	11
RT Pan	L63 - 0 - R63	00 - 7F	14
RT Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

61 : OD / Phaser			11 05
OD Sel	Odrv/Dist	00/01	03
OD Drive	0 - 90 - 127	00 - 7F	04
OD Amp	Small/Bltin/ 2-Stk/3-Stk	00/01/02/03	05
OD Amp Sw	Off/On	00/01	06
OD Pan	L63 - 0 - R63	00 - 7F	12
OD Level	0 - 127	00 - 7F	13
PH Man	100Hz - 860Hz - 8kHz	*12	08
PH Rate	0.05Hz - 0.40Hz - 10.0Hz	*6	09
PH Depth	0 - 70 - 127	00 - 7F	0A
PH Reso	0 - 127	00 - 7F	0B
PH Mix	0 - 127	00 - 7F	0C
PH Pan	L63 - 0 - R63	00 - 7F	14
PH Level	0 - 90 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

62 : OD / AutoWah			11 06
OD Sel	Odrv/Dist	00/01	03
OD Drive	0 - 90 - 127	00 - 7F	04
OD Amp	Small/Btln/2-Stk/3-Stk	00/01/02/03	05
OD Amp Sw	Off/On	00/01	06
OD Pan	L63 - 0 - R63	00 - 7F	12
OD Level	0 - 127	00 - 7F	13
AW Filter	LPF/BPF	00/01	08
AW Sens	0 - 40 - 127	00 - 7F	09
AW Man	0 - 10 - 127	00 - 7F	0A
AW Peak	0 - 20 - 127	00 - 7F	0B
AW Rate	0.05Hz - 2.00Hz - 10.0Hz	*6	0C
AW Depth	0 - 90 - 127	00 - 7F	0D
AW Pol	Down/Up	00/01	0E
AW Pan	L63 - 0 - R63	00 - 7F	14
AW Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 40 - 127	00 - 7F	25

63 : PH / Rotary			11 07
PH Man	100Hz - 860Hz - 8kHz	*12	03
PH Rate	0.05Hz - 0.40Hz - 10.0Hz	*6	04
PH Depth	0 - 70 - 127	00 - 7F	05
PH Reso	0 - 127	00 - 7F	06
PH Mix	0 - 127	00 - 7F	07
PH Pan	L63 - 0 - R63	00 - 7F	12
PH Level	0 - 90 - 127	00 - 7F	13
RT L Slow	0.05Hz - 0.35Hz - 10.0Hz	*6	08
RT L Fast	0.05Hz - 6.40Hz - 10.0Hz	*6	09
RT Lo Accl	0 - 3 - 15	*14	0A
RT Lo Lev	0 - 127	00 - 7F	0B
RT H Slow	0.05Hz - 0.90Hz - 10.0Hz	*6	0C
RT H Fast	0.05Hz - 7.50Hz - 10.0Hz	*6	0D
RT Hi Accl	0 - 11 - 15	*14	0E
RT Hi Lev	0 - 64 - 127	00 - 7F	0F
RT Sept	0 - 90 - 127	00 - 7F	10
RT Speed	Slow/Fast	00/7F	11
RT Pan	L63 - 0 - R63	00 - 7F	14
RT Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25
Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
64 : PH / AutoWah			11 08
PH Man	100Hz - 860Hz - 8kHz	*12	03
PH Rate	0.05Hz - 0.40Hz - 10.0Hz	*6	04
PH Depth	0 - 70 - 127	00 - 7F	05
PH Reso	0 - 127	00 - 7F	06
PH Mix	0 - 127	00 - 7F	07
PH Pan	L63 - 0 - R63	00 - 7F	12
PH Level	0 - 90 - 127	00 - 7F	13
AW Filter	LPF/BPF	00/01	08
AW Sens	0 - 40 - 127	00 - 7F	09
AW Man	0 - 10 - 127	00 - 7F	0A
AW Peak	0 - 20 - 127	00 - 7F	0B
AW Rate	0.05Hz - 2.00Hz - 10.0Hz	*6	0C
AW Depth	0 - 90 - 127	00 - 7F	0D
AW Pol	Down/Up	00/01	0E
AW Pan	L63 - 0 - R63	00 - 7F	14
AW Level	0 - 127	00 - 7F	15
Level	0 - 127	00 - 7F	16
Noise Suppressor	0 - 10 - 127	00 - 7F	25

Le Mode VT Effect

Paramètre	Valeur du réglage	Valeur(Hex.)	MSB/LSB(H)
VT Effect			00 01
Direct Level	0 - 127	00 - 7F	03
Vocall Level	0 - 127	00 - 7F	04
Vocall Pitch Mode	Manual/MIDI	00 - 01	05
Vocall Pitch	0 - 64 - 127	00 - 7F	06
Vocall Formant	0 - 64 - 127	00 - 7F	0A
Vocall Pan	L63.0-R63	00 - 7F	0B
Vocall2 Level	0 - 127	00 - 7F	0C
Vocall2 Pitch Mode	Manual/MIDI	00 - 01	0D
Vocall2 Pitch	0 - 64 - 127	00 - 7F	0E
Vocall2 Formant	0 - 64 - 127	00 - 7F	12
Vocall2 Pan	L63.0-R63	00 - 7F	13
Cho Level	0 - 127	00 - 7F	14
Cho Pre Dly	0ms - 1.0ms - 100ms	*1	15
Cho Rate	0.05Hz - 0.45Hz - 10Hz	*6	16
Cho Depth	0 - 111 - 127	00 - 7F	17
Dly Level	0 - 127	00 - 7F	18
Dly Time	0ms - 150ms - 500ms	*3	19
Dly Feedback	-98% - +32% - +98%	0F - 71	1A
Dly HF Damp	315Hz - 8kHz/Bypass	*8	1B
Rev Level	0 - 127	00 - 7F	1C
Rev Type	Plate/Room/Hall	00 - 02	1D
Rev Pre Dly	0ms - 74ms - 100ms	*1	1E
Rev Time	0 - 10 - 20	00 - 13	1F

Table de Conversion des Paramètres d'effet

Il s'agit d'une table de conversion entre chacune des valeurs de parametre et la valeur reelle du reglage.

Table de Conversion des Paramètres d'Effet (1/2)

Valeur		1	2	3	4	5	6	7	8	9
		Pre Delay Time (ms)	Delay Time 1 (ms)	Delay Time 2 (ms)	Delay Time 3 (ms)	Delay Time 4 (ms)	Rate1 (Hz)	Rate2 (Hz)	HF Damp (Hz)	Cutoff Freq (Hz)
00	00	0.0	200	200	0.0	0	0.05	0.05	315	250
01	01	0.1	205	205	0.1	5	0.10	0.10	"	"
02	02	0.2	210	210	0.2	10	0.15	0.15	"	"
03	03	0.3	215	215	0.3	15	0.20	0.20	"	"
04	04	0.4	220	220	0.4	20	0.25	0.25	"	"
05	05	0.5	225	225	0.5	25	0.30	0.30	"	"
06	06	0.6	230	230	0.6	30	0.35	0.35	"	"
07	07	0.7	235	235	0.7	35	0.40	0.40	"	"
08	08	0.8	240	240	0.8	40	0.45	0.45	400	315
09	09	0.9	245	245	0.9	45	0.50	0.50	"	"
0A	10	1.0	250	250	1.0	50	0.55	0.55	"	"
0B	11	1.1	255	255	1.1	55	0.60	0.60	"	"
0C	12	1.2	260	260	1.2	60	0.65	0.65	"	"
0D	13	1.3	265	265	1.3	65	0.70	0.70	"	"
0E	14	1.4	270	270	1.4	70	0.75	0.75	"	"
0F	15	1.5	275	275	1.5	75	0.80	0.80	"	"
10	16	1.6	280	280	1.6	80	0.85	0.85	500	400
11	17	1.7	285	285	1.7	85	0.90	0.90	"	"
12	18	1.8	290	290	1.8	90	0.95	0.95	"	"
13	19	1.9	295	295	1.9	95	1.00	1.00	"	"
14	20	2.0	300	300	2.0	100	1.05	1.05	"	"
15	21	2.1	305	305	2.1	105	1.10	1.10	"	"
16	22	2.2	310	310	2.2	110	1.15	1.15	"	"
17	23	2.3	315	315	2.3	115	1.20	1.20	"	"
18	24	2.4	320	320	2.4	120	1.25	1.25	630	500
19	25	2.5	325	325	2.5	125	1.30	1.30	"	"
1A	26	2.6	330	330	2.6	130	1.35	1.35	"	"
1B	27	2.7	335	335	2.7	135	1.40	1.40	"	"
1C	28	2.8	340	340	2.8	140	1.45	1.45	"	"
1D	29	2.9	345	345	2.9	145	1.50	1.50	"	"
1E	30	3.0	350	350	3.0	150	1.55	1.55	"	"
1F	31	3.1	355	355	3.1	155	1.60	1.60	"	"
20	32	3.2	360	360	3.2	160	1.65	1.65	800	630
21	33	3.3	365	365	3.3	165	1.70	1.70	"	"
22	34	3.4	370	370	3.4	170	1.75	1.75	"	"
23	35	3.5	375	375	3.5	175	1.80	1.80	"	"
24	36	3.6	380	380	3.6	180	1.85	1.85	"	"
25	37	3.7	385	385	3.7	185	1.90	1.90	"	"
26	38	3.8	390	390	3.8	190	1.95	1.95	"	"
27	39	3.9	395	395	3.9	195	2.00	2.00	"	"
28	40	4	400	400	4	200	2.05	2.05	1000	800
29	41	4.1	405	405	4.1	205	2.10	2.10	"	"
2A	42	4.2	410	410	4.2	210	2.15	2.15	"	"
2B	43	4.3	415	415	4.3	215	2.20	2.20	"	"
2C	44	4.4	420	420	4.4	220	2.25	2.25	"	"
2D	45	4.5	425	425	4.5	225	2.30	2.30	"	"
2E	46	4.6	430	430	4.6	230	2.35	2.35	"	"
2F	47	4.7	435	435	4.7	235	2.40	2.40	"	"
30	48	4.8	440	440	4.8	240	2.45	2.45	1250	1000
31	49	4.9	445	445	4.9	245	2.50	2.50	"	"
32	50	5.0	450	450	5.0	250	2.55	2.55	"	"
33	51	5.5	455	455	5.5	255	2.60	2.60	"	"
34	52	6.0	460	460	6.0	260	2.65	2.65	"	"
35	53	6.5	465	465	6.5	265	2.70	2.70	"	"
36	54	7.0	470	470	7.0	270	2.75	2.75	"	"
37	55	7.5	475	475	7.5	275	2.80	2.80	"	"
38	56	8.0	480	480	8.0	280	2.85	2.85	1600	1250
39	57	8.5	485	485	8.5	285	2.90	2.90	"	"
3A	58	9.0	490	490	9.0	290	2.95	2.95	"	"
3B	59	9.5	495	495	9.5	295	3.00	3.00	"	"
3C	60	10	500	500	10	300	3.05	3.05	"	"
3D	61	11	505	505	11	305	3.10	3.10	"	"
3E	62	12	510	510	12	310	3.15	3.15	"	"
3F	63	13	515	515	13	315	3.20	3.20	"	"
(Hex))	(Dec)	40	64	14	520	520	14	320	3.25	2000
		41	65	15	525	525	15	325	3.30	"
		42	66	16	530	530	16	330	3.35	"
		43	67	17	535	535	17	335	3.40	"
		44	68	18	540	540	18	340	3.45	"
		45	69	19	545	545	19	345	3.50	"
		46	70	20	550	550	20	350	3.55	"
		47	71	21	560	555	21	355	3.60	"
		48	72	22	570	560	22	360	3.65	2500
		49	73	23	580	565	23	365	3.70	"
		4A	74	24	590	570	24	370	3.75	"
		4B	75	25	600	575	25	375	3.80	"
		4C	76	26	610	580	26	380	3.85	"
		4D	77	27	620	585	27	385	3.90	"
		4E	78	28	630	590	28	390	3.95	"
		4F	79	29	640	595	29	395	4.00	"
		50	80	30	650	600	30	400	4.05	3150
		51	81	31	660	610	31	405	4.10	"
		52	82	32	670	620	32	410	4.15	"
		53	83	33	680	630	33	415	4.20	"
		54	84	34	690	640	34	420	4.25	"
		55	85	35	700	650	35	425	4.30	"
		56	86	36	710	660	36	430	4.35	"
		57	87	37	720	670	37	435	4.40	"
		58	88	38	730	680	38	440	4.45	4000
		59	89	39	740	690	39	445	4.50	"
		5A	90	40	750	700	40	450	4.55	"
		5B	91	41	760	710	50	455	4.60	"
		5C	92	42	770	720	60	460	4.65	"
		5D	93	43	780	730	70	465	4.70	"
		5E	94	44	790	740	80	470	4.75	"
		5F	95	45	800	750	90	475	4.80	"
		60	96	46	810	760	100	480	4.85	5000
		61	97	47	820	770	110	485	4.90	"
		62	98	48	830	780	120	490	4.95	"
		63	99	49	840	790	130	495	5.00	"
		64	100	50	850	800	140	500	5.10	"
		65	101	52	860	810	150	505	5.20	"
		66	102	54	870	820	160	510	5.30	"
		67	103	56	880	830	170	515	5.40	"
		68	104	58	890	840	180	520	5.50	6300
		69	105	60	900	850	190	525	5.60	"
		6A	106	62	910	860	200	530	5.70	"
		6B	107	64	920	870	210	535	5.80	"
		6C	108	66	930	880	220	540	5.90	"
		6D	109	68	940	890	230	545	6.00	"
		6E	110	70	950	900	240	550	6.10	"
		6F	111	72	960	910	250	555	6.20	"
		70	112	74	970	920	260	560	6.30	8000
		71	113	76	980	930	270	565	6.40	"
		72	114	78	990	940	280	570	6.50	"
		73	115	80	1000	950	290	575	6.60	"
		74	116	82	--	960	300	580	6.70	"
		75	117	84	--	970	320	585	6.80	"
		76	118	86	--	980	340	590	6.90	"
		77	119	88	--	990	360	595	7.00	"
		78	120	90	--	1000	380	600	7.50	"
		79	121	92	--	1000	400	605	8.00	"
		7A	122	94	--	1000	420	610	8.50	"
		7B	123	96	--	1000	440	615	9.00	"
		7C	124	98	--	1000	460	620	9.50	"
		7D	125	100	--	1000	480	625	10.00	"
		7E	126	100	--	1000	500	630	10.00	"
		7F	127	100	--	1000	500	635	10.00	"

Table de Conversion des Paramètres d'Effet (2/2)

Valeur		1	2	3	4	5	6	7	8
		Pre Delay Time	Delay Time 1	Delay Time 2	Delay Time 3	Delay Time 4	Rate1	Rate2	HF Damp
00	00	200	250	100	L180 (=R180)	0	20	0.1	60
01	01	"	"	110	"	"	"	0.2	80
02	02	"	"	120	"	"	"	0.3	100
03	03	"	"	130	"	"	"	0.4	120
04	04	"	"	140	"	"	"	0.5	140
05	05	"	"	150	"	"	"	0.6	160
06	06	"	"	160	L168	"	"	0.7	180
07	07	"	"	170	"	"	"	0.8	200
08	08	250	315	180	"	1	25	0.9	300
09	09	"	"	190	"	"	"	1.0	400
0A	10	"	"	200	L156	"	"	1.1	--
0B	11	"	"	210	"	"	"	1.2	--
0C	12	"	"	220	"	"	"	1.3	--
0D	13	"	"	230	"	"	"	1.4	--
0E	14	"	"	240	L144	"	"	1.5	--
0F	15	"	"	250	"	"	"	1.6	--
10	16	315	400	260	"	2	35	1.7	--
11	17	"	"	270	"	"	"	1.8	--
12	18	"	"	280	L132	"	"	1.9	--
13	19	"	"	290	"	"	"	2.0	--
14	20	"	"	300	"	"	"	2.1	--
15	21	"	"	320	"	"	"	2.2	--
16	22	"	"	340	L120	"	"	2.3	--
17	23	"	"	360	"	"	"	2.4	--
18	24	400	500	380	"	3	50	2.5	--
19	25	"	"	400	"	"	"	2.6	--
1A	26	"	"	420	L108	"	"	2.7	--
1B	27	"	"	440	"	"	"	2.8	--
1C	28	"	"	460	"	"	"	2.9	--
1D	29	"	"	480	"	"	"	3.0	--
1E	30	"	"	500	L96	"	"	3.1	--
1F	31	"	"	520	"	"	"	3.2	--
20	32	500	630	540	"	4	85	3.3	--
21	33	"	"	560	"	"	"	3.4	--
22	34	"	"	580	L84	"	"	3.5	--
23	35	"	"	600	"	"	"	3.6	--
24	36	"	"	620	"	"	"	3.7	--
25	37	"	"	640	"	"	"	3.8	--
26	38	"	"	660	L72	"	"	3.9	--
27	39	"	"	680	"	"	"	4.0	--
28	40	630	800	700	"	5	115	4.1	--
29	41	"	"	720	"	"	"	4.2	--
2A	42	"	"	740	L60	"	"	4.3	--
2B	43	"	"	760	"	"	"	4.4	--
2C	44	"	"	780	"	"	"	4.5	--
2D	45	"	"	800	"	"	"	4.6	--
2E	46	"	"	820	L48	"	"	4.7	--
2F	47	"	"	840	"	"	"	4.8	--
30	48	800	1000	860	"	6	150	4.9	--
31	49	"	"	880	"	"	"	5.0	--
32	50	"	"	900	L36	"	"	5.1	--
33	51	"	"	920	"	"	"	5.2	--
34	52	"	"	940	"	"	"	5.3	--
35	53	"	"	960	"	"	"	5.4	--
36	54	"	"	980	L24	"	"	5.5	--
37	55	"	"	1000	"	"	"	5.6	--
38	56	1000	1250	1100	"	7	200	5.7	--
39	57	"	"	1200	"	"	"	5.8	--
3A	58	"	"	1300	L12	"	"	5.9	--
3B	59	"	"	1400	"	"	"	6.0	--
3C	60	"	"	1500	"	"	"	6.1	--
3D	61	"	"	1600	"	"	"	6.2	--
3E	62	"	"	1700	0	"	"	6.3	--
3F	63	"	"	1800	"	"	"	6.4	--
Valeur		1 Pre Delay Time	2 Delay Time 1	3 Delay Time 2	4 Delay Time 3	5 Delay Time 4	6 Rate1	7 Rate2	8 HF Damp
40	64	1250	1600	1900	0	8	250	6.5	--
41	65	"	"	2000	"	"	"	6.6	--
42	66	"	"	2100	R12	"	"	6.7	--
43	67	"	"	2200	"	"	"	6.8	--
44	68	"	"	2300	"	"	"	6.9	--
45	69	"	"	2400	"	"	"	7.0	--
46	70	"	"	2500	R24	"	"	7.1	--
47	71	"	"	2600	"	"	"	7.2	--
48	72	1600	2000	2700	"	9	350	7.3	--
49	73	"	"	2800	"	"	"	7.4	--
4A	74	"	"	2900	R36	"	"	7.5	--
4B	75	"	"	3000	"	"	"	7.6	--
4C	76	"	"	3100	"	"	"	7.7	--
4D	77	"	"	3200	"	"	"	7.8	--
4E	78	"	"	3300	R48	"	"	7.9	--
4F	79	"	"	3400	"	"	"	8.0	--
50	80	2000	2500	3500	"	10	500	8.1	--
51	81	"	"	3600	"	"	"	8.2	--
52	82	"	"	3700	R60	"	"	8.3	--
53	83	"	"	3800	"	"	"	8.4	--
54	84	"	"	3900	"	"	"	8.5	--
55	85	"	"	4000	"	"	"	8.6	--
56	86	"	"	4100	R72	"	"	8.7	--
57	87	"	"	4200	"	"	"	8.8	--
58	88	2500	3150	4300	"	11	650	8.9	--
59	89	"	"	4400	"	"	"	9.0	--
5A	90	"	"	4500	R84	"	"	9.1	--
5B	91	"	"	4600	"	"	"	9.2	--
5C	92	"	"	4700	"	"	"	9.3	--
5D	93	"	"	4800	"	"	"	9.4	--
5E	94	"	"	4900	R96	"	"	9.5	--
5F	95	"	"	5000	"	"	"	9.6	--
60	96	3150	4000	5100	"	12	850	9.7	--
61	97	"	"	5200	"	"	"	9.8	--
62	98	"	"	5300	R108	"	"	9.9	--
63	99	"	"	5400	"	"	"	10.0	--
64	100	"	"	5500	"	"	"	11.0	--
65	101	"	"	5600	"	"	"	12.0	--
66	102	"	"	5700	R120	"	"	13.0	--
67	103	"	"	5800	"	"	"	14.0	--
68	104	4000	5000	5900	"	13	1000	15.0	--
69	105	"	"	6000	"	"	"	16.0	--
6A	106	"	"	6100	R132	"	"	17.0	--
6B	107	"	"	6200	"	"	"	18.0	--
6C	108	"	"	6300	"	"	"	19.0	--
6D	109	"	"	6400	"	"	"	20.0	--
6E	110	"	"	6500	R144	"	"	21.0	--
6F	111	"	"	6600	"	"	"	22.0	--
70	112	5000	6300	6700	"	14	1500	23.0	--
71	113	"	"	6800	"	"	"	24.0	--
72	114	"	"	6900	R156	"	"	25.0	--
73	115	"	"	7000	"	"	"	26.0	--
74	116	"	"	7100	"	"	"	27.0	--
75	117	"	"	7200	"	"	"	28.0	--
76	118	"	"	7300	R168	"	"	29.0	--
77	119	"	"	7400	"	"	"	30.0	--
78	120	6300	Bypass	7500	"	15	2000	31.0	--
79	121	"	"	7600	"	"	"	32.0	--
7A	122	"	"	7700	R180 (=L180)	"	"	33.0	--
7B	123	"	"	7800	"	"	"	34.0	--
7C	124	"	"	7900	"	"	"	35.0	--
7D	125	"	"	8000	"	"	"	36.0	--
7E	126	"	"	8000	"	"	"	37.0	--
7F	127	"	"	8000	"	"	"	38.0	--

Implémentation MIDI

Modèle UA-100G Version 1.00 Sept. 99

1. Données reçues

■ Messages de voix par canal

Note On

Statut

2nd octet

kkH

3e octet

VH

n = n^ de canal MIDI: 0H-FH (cn.1 à cn.16)

kk = n^ de note: 00H-7FH (0-127)

• Sert au changement de hauteur lors de l'utilisation des effets VT.

Pitch Bend Change

Statut

2nd octet

IIH

3e octet

mmH

n = n^ de canal MIDI: 0H-FH (cn.1 à cn.16)

mm, II = valeur du Pitch Bend:00 00H-40 00H-7F 7FH (-8192-0-+8191)

• Sert au changement de hauteur lors de l'utilisation des effets VT.

Control Change

Vous pouvez contrôler les principaux paramètres de console de l'UA-100 au moyen des messages de Control Change.

• Notez que les n^ de contrôleur utilisés par l'UA-100 différent des messages de Control Change définis par la norme MIDI, et servent à contrôler les paramétres spécifique des l'UA-100.

Statut

2nd octet

mmH

3e octet

IIH

n = n^ de canal MIDI: 0H-FH (cn. 1 à cn. 16 :Voir Table de correspondance)

mm = n^ de paramètre Mixer :Voir Table de correspondance

ll = valeur de paramètre Mixer : 00H - 7FH (0 - 127)

Correspondance entre canaux MIDI et Signaux de la console

Canal MIDI	Signal
Canal 1	LINE (Mode Ligne), MIC1/GUITAR (Mode Micro), MIC1+MIC2 (Mode MIC1+MIC2)
Canal 2	MIC2 (Mode Micro uniquement)
Canal 3	WAVE1
Canal 4	WAVE2
Canal 5	SysRET(Retour effet système sur bus Main)
Canal 6	SysSUB(Retour effet système sur bus Sub)
Canal 15	WAVE (Rec)
Canal 16	LINE (Master)

Paramètres “Mixer” et leurs valeurs

Correspondance entre Signaux du Mixer et Paramètres
Entrée de données (Data Entry - Contrôleur ^ 6,38)

Paramètre	MIC1/LINE/MIC1MIC21Ch.	MIC22Ch.	WAVE13Ch.	WAVE24Ch.	SysRET5Ch.	SysSUB6Ch.	WAVE15Ch.	LINE16Ch.
MIC/LINE Selector21 (15H)	O	-	-	-	-	-	-	-
Pan10 (0AH)	O	O	-	-	-	-	-	-
Send 116 (10H)	O	O	O	O	O	O	-	-
Send 217 (11H)	O	O	O	O	O	O	-	-
Mute18 (12H)	O	O	O	O	-	-	-	-
Solo19 (13H)	O	O	O	O	-	-	-	-
Sub Fader20 (14H)	O	O	O	O	-	-	-	-
Main Fader7 (07H)	O	O	O	O	-	-	O	O
Selector22 (16H)	-	-	-	-	-	-	O	O
Effect Switch23(17H)	O	O	O	O	O	O	-	-

Statut	2nd octet	3e octet
BnH	06H	mmH
BnH	26H	llH

n = n^ de canal MIDI: 0H-FH (ch.1-ch.16)

mm, II = valeur du parametre specifiee par RPN/NRPN

mm = MSB (octet supérieur du paramètre), ll = LSB (octet inférieur du paramètre)

RPN MSB/LSB (Contrôleur ^ 100, 101)

Statut	2nd octet	3e octet
BnH	65H	mmH
BnH	64H	IIH

n = n^ de canal MIDI: 0H-FH (ch.1-ch.16)

mm = octet supérieur du ^ de paramètre spécifié par RPN (MSB)

II = octet inférieur du ^ de paramètre spécifique par RPN (LSB)

• La valeur reglee par RPN ne sera pas réinitialisée, même si un message de Program Change ou Reset All Controllers est reçu.

RPN

Les messages RPN (Nombre de Paramètre Référencé) sont une extension des Control Changes, et chaque fonction d'un RPN est décrite dans la norme MIDI.

Pour utiliser ces messages, il faut d'abord envoyer les messages RPN (Contrôleur N° 100 et 110, leur ordre importe peu) pour indiquer le paramètre à contrôle, puis utiliser les messages Data Entry pour désigner la valeur de ce paramètre. Une fois qu'un paramètre RPN a été choisi, tous les messages Data Entry reçus sur ce canal modifieront la valeur de ce paramètre. Pour éviter les accidents, il est recommendé de définir un RPN nul (n° RPN = 7FH/7FH) lorsque vous ave fini de régler la valeur du paramètre désiré.

L'UA-100 recoit les RPN comme indiqué ci-dessous.

RPN		Data entry		Explication
00H	00H	mmH	---	Pitch Bend Sensitivity mm: 00H-18H (0-24 demi-tons), Valeur initiale = 02H (2 demi-tons) II: ignoré (considéré comme 00H) specify up to 2 octaves in semitone steps.
00H	01H	mmH	IIH	Master Fine Tuning mm, II: 00 00H - 40 00H - 7F 7FH (-100 - 0 - +99.99 cents), Valeur initiale = 40 00H (0 cent)
00H	02H	mmH	---	Master Coarse Tuning mm: 28H - 40H - 58H (-24 - 0 - +24 demi-tons), II: ignoré (considéré comme 00H)
7FH	7FH	---	---	RPN null Condition fixe où RPN et NRPN ne sont pas précisés. Les messages Data Entry après définition d'un RPN nul seront ignorés. (Aucun message Data Entry n'est necessarily après un RPN nul). Les réglages déjà effectuels ne changeront pas. mm, II: ignoré

■ Messages Systeme Temps Reel

Active Sensing

Statut

FEH

• Lorsqu'un message Active Sensing est reçu, l'appareil commence à contrôler l'intervalle qui sépare deux messages. Durant ce contrôle, si plus de 420 ms s'écoulient sans réception d'un message, des messages All Sounds Off, All Notes Off et Reset All Controllers sont envoyés aux entreses MIDI 1 et 2 de l'UA-100 via USB. Le contrôle d'intervalle est alors interrompu.

■ Messages Systeme Exclusif

Statut	Octet de données	Statut
F0H	iiH, ddH, ..., eeH	F7H

F0H: Statut de message Systeme Exclusif

ii = ID number: n° d'identification (ID fabricant) indiquant le nom du fabricant dont le message Exclusif est issu.

Le ^ de fabricant de Roland est 41H.

Les n^ ID 7EH et 7FH sont des extensions de la norme MIDI: messages universels autres que temps réel (7EH) et messages universels temps réel (7FH).

dd,..., ee = data: 00H - 7FH (0 - 127)

F7H: EOX (End Of Exclusive - Fin de message exclusif)

Les messages Systeme Exclusif reçus par cet appareil sont : des messages relatifs au réglage du mode, des messages Systeme Exclusif Universels, des Data Requests (RQ1) et Data Set (DT1).

Systeme Exclusif Universel Non-temps reel

Identity Request

Statut	Octet de données	Statut
F0H	7EH, dev, 06H, 01H	F7H

Byte Explication

F0H: Statut exclusif

7EH: n° ID (Message Universal Non-temps réel)

dev: n^ Device ID

06H: Sub ID#1 (Informations generales)

01H: Sub ID#2 (Demande d'identification)

F7H: EOX (End Of Exclusive - Fin de message exclusif)

• L'élement "dev" est le n° propre de l'appareil ou 7FH (Broadcast)

Data transmission

Avec l'UA-100, vous pouvez utiliser les messages SysEx pour effectuer divers réglages sur l'instrument.

Request data 1 RQ1 (11H)

Ce message demande à l'autre apparéil d'envoyer des données. L'adresse et la taillée déterminant le type et la quantité de données à envoyer. Il y a deux types de demandes; la demande de paramètre spécifique, qui demande les données d'un seul paramètre, et la demande Bulk Dump qui demande beaucoup de données en même temps (l'UA-100 recoit uniquement des Demandes de Paramètre Séparé (Individual Parameter Request). Voir "Transmission de Paramètre Séparé" (p. 82).

Pour les Demandes de Paramètre Séparé, le format de message Data Request 1 (RQ1) est utilisé, dans lequel l'adresse et la taille indiquées déterminent le type et la quantité de données désirés.

Lorsqu'un message Data Request est reçu, si l'appareil est pré à transmettre des données et que l'adresse et la taille sont ajustées, les données sont transmises sous forme de message Data Set 1 (DT1). Sinon, rien n'est transmis.

Statut	Octet de données	Statut
F0H	41H, dev, 00H, 11H, 11H, aah, bbH, cch, ddH, ssH, tth, uuH, vvH, sum	F7H

Octet Explication

F0H: Statut exclusif

41H: n^ ID (Roland)

10H: n° Device ID

00H: n° Model ID1 (UA-100)

aaH: Adresse MSB: octet supérieur de l'adresse de départ des données demandées

bbH: Adresse: octet central de l'adresse de départ des données demandées

ccH:

ddH: Adresse LSB: octet inférieur de l'adresse de départ des données demandées

ssH: Taille MSB

ttH: Taille

uuH: Taille

vvH: Taille MSB

sum: Checksum

F7H: EOX (End Of Exclusive - Fin de message exclusif)

• La quantité de données pouvant être transmise en une seule fois dépend du type de données, et celles-ci doivent être demandées en utilisant une adresse de départ et une taille spécifique. Voir les Adresses et Tailles listedes dans "Transmission de Paramètre Séparé" (p. 82).

Data set 1 DT1 (12H)

C'est le message qui déclenché réellement la transmission des données, et que vous utilisez lorsque vous souhaiter transmettre des données.

Statut Octet de données

Statut

F0H 41H, dev, 00H, 11H, 12H, aaH, bbH, ccH, ddH, eeH, ... ffH, sum F7H

Byte Explication

F0H: Statut exclusif

41H: n° ID (Roland)

10H: n° Device ID

00H: n° Model ID1 (UA-100)

11H: n° Model ID2 (UA-100)

12H: n° Command ID (DT1)

aaH: Adresse MSB: octet supérieur de l'adresse de départ des données demandées

bbH: Adresse: octet central de l'adresse de départ des données demandées

ccH:

ddH: Adresse LSB: octet inférieur de l'adresse de départ des données demandées

eeH: Données: les données à transmettre. Plusieurs octets de données sont transmis à partir de cette adresse.

ffH: Données

sum: Checksum

F7H: EOX (End Of Exclusive - Fin de message exclusif)

• La quantité de données pouvant être transmise en une seule fois dépend du type de données, et celles-ci ne peuvent être reçues qu'à partir d'une adresse de départ et une taille spécifique. Voir les Adresses et Tailles listedes dans "Transmission de Paramètre Séparé"(p. 82).

• Les données de plus de 128 octets doivent être divisées en paquets de 128 octets ou moins. Si des messages "Data Set 1" sont transmis successivement, ils doivent être séparés par un intervalle d'au moins 40 ms.

2. Données transmises

■ Messages de Mode par canal

All Sounds Off (Contrôleur n^ 120)

L'UA-100 l'envoie dans les situations enumerées ci-dessous.

• Envoyé aux ports MIDI OUT 1/2 si un cable USB connecté est débranché.
• Envoyé aux entrées MIDI 1/2 de l'UA-100 lorsque l'intervalle pour la réception des messages Active Sensing dépasse 420 ms.

Statut

2nd octet

3e octet

BnH

78H

00H

n = n^ de canal MIDI

• Le module de son externe qui recooit ce message étant immédiatement toutes les notes qui seront actuelsment sur le canal correspondant.

Reset All Controllers (Contrôleur ^ 121)

L'UA-100 l'envoie dans les situations enumeratedes ci-dessous.

• Envoyé aux ports MIDI OUT 1/2 si un cable USB connecté est débranché.
• Envoyé aux entrées MIDI 1/2 de l'UA-100 lorsque l'intervalle pour la réception des messages Active Sensing dépasse 420 ms.

Statut

2nd octet

3e octet

BnH

79H

00H

n = n^ de canal MIDI: 0H-FH ((cn.1 a cn.16)
* Le module de son externe qui recoit ce message réglera les contrôleurs à leur valeur par défaut.

Exemple: Dans le cas du SC-88Pro, les contrôleurs suivants sont réinitialisés.

Contrôleur

Valeur par défaut

Pitch Bend Change

+/-0 (centre)

Polyphonic Key Pressure

0 (off)

Channel Pressure

0 (off)

Modulation

0 (off)

Expression

127 (max)

Hold 1

0 (off)

Portamento

0 (off)

Sostenuto

0 (off)

Soft

0 (off)

RPN

indéfini; les données précédemment définies ne changeront pas

NRPN

indéfini; les données précédemment définies ne changeront pas

All Notes Off (Contrôleur n^ 123)

L'UA-100 l'envoie dans les situations enumeratedes ci-dessous.

• Envoyé aux ports MIDI OUT 1/2 si un cable USB connecté est débranché.
• Envoyé aux entrées MIDI 1/2 de l'UA-100 lorsque l'intervalle pour la réception des messages Active Sensing dépasse 420 ms.

Statut

2nd octet

3e octet

BnH

7BH

00H

n = n^ de canal MIDI: 0H-FH (cn.1 à cn.16)

• Le module de son externe qui recoit ce message était toutes les notes qui seront actuellesment sur le canal correspondant. Mais si Hold 1 ou Sostenuto est sur ON, le son continua jusqu'à ce que ces paramètres soient désactivés (OFF).

■ Messages Systeme Temps réel

Active Sensing

Statut

FEH

• Transmis en continu à des intervalles d'approximativement 250 ms.

■ Messages Systeme Exclusif

Systeme Exclusif Universal Non-temps reel

Identity Reply

Lorsqu'un message "Identity Request" approprié est ici, les données internes sont transmises.

Statut Octet de données Statut F0H 7EH,10H,06H,02H,41H,11H,01H,00H,00H,ssH,ssH,ssH F7H

Byte Explication

F0H: Statut exclusive

7EH: n° ID (Message Universal Non-temps réel)

10H: n° Device ID

06H: Sub ID#1 (Informations generales)

11H: code famille de l'appareil (LSB)

01H: code famille del l'appareil (MSB)

00H: code n° de famille d'appareil (LSB)

00H: code n° de famille d'appareil (MSB)

ssH: Degre de revision du logiciel

ssH: Degre de revision du logiciel

ssH: Degre de révision du logiciel

ssH: Degre de revision du logiciel

F7H: EOx (End Of Exclusive - Fin de message exclusif)

• Répond au message par un n° Device ID unique lorsque l'appareil recoit le message "Identity Request" (Demande d'identification) au format Broadcast.

Transmission de données

Lorsqu'un message "Data Request 1 (RQ1)" approprié est reçu, les données internes sont transmises.

Data set 1 DT1 (12H)

Statut Octet de données Statut F0H 41H, dev, 00H, 11H, 12H, aaH, bbH, ccH, ddH, eeH, ... ffH, sum F7H

Byte Explication

F0H: Statut exclusif

41H: n^ ID (Roland)

10H: n° Device ID

00H: n^ Model ID 1 (UA-100)

11H: n^ Model ID 2 (UA-100)

12H: n° Command (DT1)

aaH: Adresse MSB: octet supérieur de l'adresse de départ des données à envoyer

bbH: Adresse: octet central de l'adresse de départ des données à envoyer.

ccH:

ddH: Adresse LSB: octet inférieur de l'adresse de départ des données à envoyer.

eeH: Données: les données réelles à envoyer. Plusieurs octets de données sont transmis à partir de cette adresse.

：

ffH: Données

sum: Checksum

F7H: EOX (End Of Exclusive - Fin de message exclusif)

• La quantité de données pouvant être transmise en une seule fois dépend du type de données, et celles-ci doivent être demandées en utilisant une adresse de départ et une taille spécifique. Voir les Adresses et Tailles listedes dans "Transmission de Paramètre Séparé" (p. 82).
• Les données de plus de 128 octets doivent être divisées en paquets de 128 octets ou moins, devant être séparés par un intervalle d'au moins 40 ms.
• En ce qui concerne la checksum voir "Exemple d'un message exclusif et calcul de Checksum" (p. 89).

3. Transmission de Paramètre Séparé (n° Model ID = 00H 11H ou 42H)

La Transmission de Paramètre Séparé transmet les données (ou des demandes de données) pour un seul paramètre sous forme de message exclusif (un paquet délimité par "F0 .... F7").

Dans la transmission de paramètre spécifique, vous devez utiliser l'adresse et la taille figurant dans le "Tableau des adresses de paramêtres". Celles marqueeés d'un "# ne peuvent pas servir d'adresses de départ.

Table de Bloc Adresse

Vous trouvezez ci-dessous une table de la Communication Exclusive.

n^ Model ID = 42H

Adresse (H)

Bloc

40 03 00

Effect Parameters

• • • • • • • • • • • • • +

n^ Model ID = 00H 11H>

Adresse (H)

Bloc

00400000

| UA-100 Control |

00400100

Effect Parameters

00401000

Mixer Input Control

00404000

Tableau des adresses de paramètres

Ce tableau regroupe l'adresse, la taille, les données (fourchette), le paramètre, une description, et les valeurs par défaut des paramétres pouvant être transférés par Request data 1 (RQ1) et Data set 1 (DT1).

Toutes les valeurs d'adresse, taille, données, et réglages par défaut sont indiquées en format hexadecimal 7 bits. Les nombres de la colonne Description sont en notation décimale.

- Paramètres d'effet

Paramétres d'effet reçus avec le n^ model ID du SC-88Pro (42H)

Lorsque des données sont reçues avec le n^ model ID (42H), les réglages pour un Effet d'Insertion sont effectués.

Par exemple, lorsque un effet d'insertion est appliqué à WAVE2, les données envoyées à 40 03 xx sont régles sur 00 40 04 xx de l'Effet d'Insertion 4.

Adresse (H)	Taille (H)	Données (H)	Paramètre	Description	Par défaut (H)
40 03 00	00 00 02	00 - 7F	EFX TYPE
40 03 01#
40 03 03	00 00 01	00 - 7F	EFX PARAMETER 1
40 03 04	00 00 01	00 - 7F	EFX PARAMETER 2
40 03 05	00 00 01	00 - 7F	EFX PARAMETER 3
40 03 06	00 00 01	00 - 7F	EFX PARAMETER 4
40 03 07	00 00 01	00 - 7F	EFX PARAMETER 5
40 03 08	00 00 01	00 - 7F	EFX PARAMETER 6
40 03 09	00 00 01	00 - 7F	EFX PARAMETER 7
40 03 0A	00 00 01	00 - 7F	EFX PARAMETER 8
40 03 0B	00 00 01	00 - 7F	EFX PARAMETER 9
40 03 0C	00 00 01	00 - 7F	EFX PARAMETER 10
40 03 0D	00 00 01	00 - 7F	EFX PARAMETER 11
40 03 0E	00 00 01	00 - 7F	EFX PARAMETER 12

40 03 0F	00 00 01	00 - 7F	EFX PARAMETER 13
40 03 10	00 00 01	00 - 7F	EFX PARAMETER 14
40 03 11	00 00 01	00 - 7F	EFX PARAMETER 15
40 03 12	00 00 01	00 - 7F	EFX PARAMETER 16
40 03 13	00 00 01	00 - 7F	EFX PARAMETER 17
40 03 14	00 00 01	00 - 7F	EFX PARAMETER 18
40 03 15	00 00 01	00 - 7F	EFX PARAMETER 19
40 03 16	00 00 01	00 - 7F	EFX PARAMETER 20

Paramétres d'effet reçus avec le n^ model ID (00H, 11H)

Lorsque des données sont reçues avec le n° Model ID (00H, 11H), les réglages sont effectuels pour les effets appliqués aux quatre positions d'entrée d'Effet d'Insertion ou plus les effets appliqués aux deux positions d'Effet Système.

Les correspondances entre n et les emplacements ou sont disposés les effets respectifs sont indiquées ci-dessous.

n = 1 à 6 (Effet 1 à 6)

Effect1:	Effet d'Insertion 1 (LINE/MIC1/MIC1+MIC2)
Effect2:	Effet d'Insertion 2 (MIC2)
Effect3:	Insertion Effect 3 (WAVE1)
Effect4:	Effet d'Insertion 4 (WAVE2)
Effect5:	Effet Système 1
Effect6:	Effet Système 2
Adresse (H)	Taille (H)	Données (H)	Paramètre	Description	Par défaut (H)
00 40 0n 00	00 00 00 02	00 - 7F	EFX TYPE
00 40 0n 01#
00 40 0n 03	00 00 00 01	00 - 7F	EFX PARAMETER 1
00 40 0n 04	00 00 00 01	00 - 7F	EFX PARAMETER 2
00 40 0n 05	00 00 00 01	00 - 7F	EFX PARAMETER 3
00 40 0n 06	00 00 00 01	00 - 7F	EFX PARAMETER 4
00 40 0n 07	00 00 00 01	00 - 7F	EFX PARAMETER 5
00 40 0n 08	00 00 00 01	00 - 7F	EFX PARAMETER 6
00 40 0n 09	00 00 00 01	00 - 7F	EFX PARAMETER 7
00 40 0n 0A	00 00 00 01	00 - 7F	EFX PARAMETER 8
00 40 0n 0B	00 00 00 01	00 - 7F	EFX PARAMETER 9
00 40 0n 0C	00 00 00 01	00 - 7F	EFX PARAMETER 10
00 40 0n 0D	00 00 00 01	00 - 7F	EFX PARAMETER 11
00 40 0n 0E	00 00 00 01	00 - 7F	EFX PARAMETER 12
00 40 0n 0F	00 00 00 01	00 - 7F	EFX PARAMETER 13
00 40 0n 10	00 00 00 01	00 - 7F	EFX PARAMETER 14
00 40 0n 11	00 00 00 01	00 - 7F	EFX PARAMETER 15
00 40 0n 12	00 00 00 01	00 - 7F	EFX PARAMETER 16
00 40 0n 13	00 00 00 01	00 - 7F	EFX PARAMETER 17
00 40 0n 14	00 00 00 01	00 - 7F	EFX PARAMETER 18
00 40 0n 15	00 00 00 01	00 - 7F	EFX PARAMETER 19
00 40 0n 16	00 00 00 01	00 - 7F	EFX PARAMETER 20
00 40 0n 17	00 00 00 01	00 - 7F	EFX PARAMETER 21
00 40 0n 18	00 00 00 01	00 - 7F	EFX PARAMETER 22
00 40 0n 19	00 00 00 01	00 - 7F	EFX PARAMETER 23
00 40 0n 1A	00 00 00 01	00 - 7F	EFX PARAMETER 24
00 40 0n 1B	00 00 00 01	00 - 7F	EFX PARAMETER 25
00 40 0n 1C	00 00 00 01	00 - 7F	EFX PARAMETER 26
00 40 0n 1D	00 00 00 01	00 - 7F	EFX PARAMETER 27
00 40 0n 1E	00 00 00 01	00 - 7F	EFX PARAMETER 28
00 40 0n 1F	00 00 00 01	00 - 7F	EFX PARAMETER 29
00 40 0n 20	00 00 00 01	00 - 7F	EFX PARAMETER 30
00 40 0n 21	00 00 00 01	00 - 7F	EFX PARAMETER 31
00 40 0n 22	00 00 00 01	00 - 7F	EFX PARAMETER 32
00 40 0n 23	00 00 00 01	00 - 7F	EFX PARAMETER 33
00 40 0n 24	00 00 00 01	00 - 7F	EFX PARAMETER 34
00 40 0n 25	00 00 00 01	00 - 7F	EFX PARAMETER 35
00 40 0n 26	00 00 00 01	00 - 7F	EFX PARAMETER 36
00 40 0n 27	00 00 00 01	00 - 7F	EFX PARAMETER 37
00 40 0n 28	00 00 00 01	00 - 7F	EFX PARAMETER 38
00 40 0n 29	00 00 00 01	00 - 7F	EFX PARAMETER 39
00 40 0n 2A	00 00 00 01	00 - 7F	EFX PARAMETER 40

• Pour EFX TYPE (type d'effet) et EFX PARAMETER (paramètre d'effet), reportez-vous à la Section "Effets".

Paramètres "Mixer"

UA-100 Control

Adresse (H)	Taille (H)	Données (H)	Paramètre	Description	Par défaut (H)	Description
00 40 00 00	00 00 00 01	01-09	UA-100 MODE	1: PC Mode (Mode VT Effect)3: PC Mode (Mode Compact Effect)4: PC Mode (Mode Full Effect)5: Mode VT6: Mode Vocal7: Mode Guitar8: Mode GAME9: Mode BYPASS* Envoi seul (envoyé si le Sélecteur de Type d'Effect est actionné ou lors d'une demande par Data Request 1)
00 40 00 01	00 00 00 01	00 - 01	COPYRIGHT	Off/On	1	On
○ Mixer Input Control
Adresse (H)	Taille (H)	Données (H)	Paramètre	Description	Par défaut (H)	Description
00 40 10 00	00 00 00 01	00 - 02	INPUT MODE	0: Mode Micro1: Mode Ligne2: Mode MIC1+MIC2	0	Mic Mode
* Seulément si le mode de fonctionnement est [PC] ou [BYPASS].* En Mode VT Effect,il n'est pas possible de régler 2: MIC1 + MIC2 mode.
00 40 10 01	00 00 00 01	00 - 7F	INPUT PAN1	0 - 127	40	0 (center)
00 40 10 02	00 00 00 01	00 - 7F	INPUT PAN2	0 - 127	40	0 (center)
00 40 10 03	00 00 00 01	00 - 01	MONITOR SW	0ff/On	1	ON
n = 1 à 4 (n = 1: LINE/MIC1/MIC1+MIC2, n = 2: MIC2, n = 3: WAVE1, n = 4: WAVE2)
00 40 1n 00	00 00 00 01	00 - 7F	SEND1 LEVEL	0 - 127	64	100
* Seulément si le mode de fonctionnement est [PC] et en Mode Full/Compact Effect.
00 40 1n 02	00 00 00 01	00 - 7F	SEND2 LEVEL	0 - 127	64	100
* Seulément si le mode de fonctionnement est [PC] et en Mode Full/Compact Effect.
00 40 1n 04	00 00 00 01	00 - 7F	SUB LEVEL	0 - 127	64	100
* Non valable en mode [VT] ni en mode [PC] (Mode VT Effect).
00 40 1n 05	00 00 00 01	00 - 7F	FADER LEVEL	0 - 127	64	100
00 40 1n 06	00 00 00 01	00 - 01	MUTE SW	0ff/On	0	OFF
* Seulément si le mode de fonctionnement est [PC] (mode Full/Compact Effect) ou [BYPASS].
00 40 1n 07	00 00 00 01	00 - 01	SOLO SW	0ff/On	0	OFF
* Seulément si le mode de fonctionnement est [PC] (mode Full/Compact Effect) ou [BYPASS].

Mixer Effect Control

• Les adresses mentionnées ci-dessous sont accessibles uniquement en mode de fonctionnement [PC].

Adresse (H)	Taille (H)	Données (H)	Paramètre	Description	Par défaut (H)	Description
00 40 40 00	00 00 00 01	01-04	EFFECT MODE	01:Mode VT Effect03: Mode Compact Effect (1 effet Insertion + 2 effets Système)04: Mode Full Effect (1 effet)
* Receive only
00 40 40 01	00 00 00 01	00 - 01	IEFX1 SW	Off/On	0	OFF
00 40 40 02	00 00 00 01	00 - 01	IEFX2 SW	Off/On	0	OFF
00 40 40 03	00 00 00 01	00 - 01	IEFX3 SW	Off/On	0	OFF
00 40 40 04	00 00 00 01	00 - 01	IEFX4 SW	Off/On	0	OFF
00 40 40 05	00 00 00 01	00 - 01	SYSEFX1 SW	Off/On	0	OFF
00 40 40 06	00 00 00 01	00 - 01	SYSEFX2 SW	Off/On	0	OFF
* Si EFFECT MODE est sur 01: mode VT Effect, un seul des commutateurs IEXFX1 à 4 sera sur On.
De plus, les commutateurs SYSEFX1 et 2 ne peuvent être mis sur On.
* Si EFFECT MODE est sur 03: mode Compact Effect, un seul des commutateurs IEXFX1 à 4 sera sur On.
* Si EFFECT MODE est sur 04: mode Full Effect, un seul des commutateurs IEXFX1 à 4 ou SYSEFX1 et 2 sera sur On.
* SYSEFX1/2 sont déactivés en mode [PC] (mode VT Effect).
00 40 40 07	00 00 00 01	00 - 7F	RET1 MASTER	0 - 127	64	100
00 40 40 08	00 00 00 01	00 - 7F	RET1 SUB	0 - 127	64	100
00 40 40 09	00 00 00 01	00 - 7F	RET2 MASTER	0 - 127	64	100
00 40 40 0A	00 00 00 01	00 - 7F	RET2 SUB	0 - 127	64	100
* RET1/2 et MASTER ainsi que RET1/2 et SUB sont déactivés en mode [PC] (mode VT Effect).
00 40 40 0B	00 00 00 01	00 - 0F	VO1 RECEIVECH	0 - 15	0	1ch
* Seulement en mode VT Effect
00 40 40 0C	00 00 00 01	00 - 01	VO1 NOTE SW	Off/On	1	On
* Seulement en mode VT Effect
00 40 40 0D	00 00 00 01	00 - 01	VO1 BEND SW	Off/On	1	On
* Seulement en mode VT Effect
00 40 40 0E	00 00 00 01	00 - 0F	VO2 RECEIVECH	0 - 15	0	2ch
* Seulement en mode VT Effect
00 40 40 0F	00 00 00 01	00 - 01	VO2 NOTE SW	Off/On	1	On
* Seulement en mode VT Effect
00 40 40 10	00 00 00 01	00 - 01	VO2 BEND SW	O0ff/On	1	On
* Seulement en mode VT Effect

Mixer Output Control

Adresse (H)	Taille (H)	Données (H)	Paramètre	Description	Par défaut (H)	Description
00 40 50 00	00 00 00 01	00 - 09	WAVE SELECT	(Mode Mixer)	1	On
				00: LINE/MIC1/MIC1+MIC2		09: MAIN
				01: MIC2
				02: WAVE1
				03: WAVE2
				04: CH1
				05: CH2
				06: CH3
				07: CH4
				08: SUB
				09: MAIN
				(Mode VT Mixer)
				00: LINE/MIC1		05: MAIN
				01: MIC2
				02: WAVE1
				03: WAVE2
				04: VT_OUT
				05: MAIN
00 40 50 01	00 00 00 01	00 - 0A	MASTER SELECT	(Mode Mixer)	1	On
				00: LINE/MIC1/MIC1+MIC2		09: MAIN
				01: MIC2
				02: WAVE1
				03: WAVE2
				04: CH1
			(Mode VT Mixer)
				05: CH2
				06: CH3
				07: CH4
				08: SUB
				09: MAIN
				0A: WAVE(REC)OUT
				(Mode VT Mixer)
				00: LINE/MIC1		05: MAIN
				01: MIC2
				02: WAVE1
				03: WAVE2
				04: VT_OUT
			(Mode VT Mixer)
				05: MAIN
				06: WAVE(REC)OUT
00 40 50 02	00 00 00 01	00 - 7F	REC LEVEL	0 - 127	64	100
00 40 50 03	00 00 00 01	00 - 7F	MASTER LEVEL	0 - 127	64	100

Preset Effect Control

• Les adresses mentionnées ci-dessous sont accessibles uniquement en mode de fonctionnement [VT], [VOCAL], [GUITAR], ou [GAME].

4.Infos supplémentaires

Tableau de conversion Decimal/Hexadécimal

Dans la norme MIDI, les valeurs et adresses/tailles des messages exclusifs etc. sont exprimés en valeurs hexadécimales pour chaque des 7 bits. Le tableau ci-dessous indique à quoi elles correspondent en nombres décimaux.

Tableau Decimal/Hexadecimal (Un "H" est ajoute à la fin des nombres en notation hexadécimale.)

Dec.	Hex.	Dec.	Hex.	Dec.	Hex.	Dec.	Hex.
0	00H	32	20H	64	40H	96	60H
1	01H	33	21H	65	41H	97	61H
2	02H	34	22H	66	42H	98	62H
3	03H	35	23H	67	43H	99	63H
4	04H	36	24H	68	44H	100	64H
5	05H	37	25H	69	45H	101	65H
6	06H	38	26H	70	46H	102	66H
7	07H	39	27H	71	47H	103	67H
8	08H	40	28H	72	48H	104	68H
9	09H	41	29H	73	49H	105	69H
10	0AH	42	2AH	74	4AH	106	6AH
11	0BH	43	2BH	75	4BH	107	6BH
12	0CH	44	2CH	76	4CH	108	6CH
13	0DH	45	2DH	77	4DH	109	6DH
14	0EH	46	2EH	78	4EH	110	6EH
15	0FH	47	2FH	79	4FH	111	6FH
16	10H	48	30H	80	50H	112	70H
17	11H	49	31H	81	51H	113	71H
18	12H	50	32H	82	52H	114	72H
19	13H	51	33H	83	53H	115	73H
20	14H	52	34H	84	54H	116	74H
21	15H	53	35H	85	55H	117	75H
22	16H	54	36H	86	56H	118	76H
23	17H	55	37H	87	57H	119	77H
24	18H	56	38H	88	58H	120	78H
25	19H	57	39H	89	59H	121	79H
26	1AH	58	3AH	90	5AH	122	7AH
27	1BH	59	3BH	91	5BH	123	7BH
28	1CH	60	3CH	92	5CH	124	7CH
29	1DH	61	3DH	93	5DH	125	7DH
30	1EH	62	3EH	94	5EH	126	7EH
31	1FH	63	3FH	95	5FH	127	7FH

• Les valeurs décimales telles que canaux MIDI, Bank Select et Program Change sont exprimées avec une unité de plus que les valeurs indiquées ce tableau.
• Un octet de 7 bits peut exprimer des données sur 128 pas. Pour les données nécessitant une précision plus grande, il faut utiliser deux octets ou plus. Par exemple, deux nombres hexadécimaux aa bbH exprimant deux octets de 7 bits pourront indiquer une valeur de aa x 128 + bb.

Dans le cas de valeurs avec un signe ± ,00H = -64 40H = ± 0 et 7FH = +63 ,afin que l'expression decimale soit 64 moins la valeur donnée dans le tableau ci-dessus.

Dans le cas de deux types 0000H = -8192 4000H = ± 0 , et 7F 7FH = +8191 . Par exemple si aa bbH etait exprime en notation decimale, on aurait aa bbH - 40 00H = aax128 + bb - 64x128.

Que signifie 5AH en système decimal?

5AH = 90 selon le tableau ci-dessus

Dans le système decimal à quoi correspond 1234H en hexadecimal sur 7 bits?

12H = 18,34H = 52 selon le tableau ci-dessus.

Soit 18 × 128 + 52 = 2356

- Examples de messages MIDI

E10028

EnH est le statut Pitch Bend Change et n est le n^ de canal MIDI. Le 2nd octet (00H = 0) est le LSB et le 3e octet (28H = 40) est le MSB, mais la valeur de Pitch Bend est un nombre avec signe dans lequel 4000H (=64× 12 + 80 = 8192) est égal à 0, donc cette valeur de Pitch Bend est

2800H - 4000H = 40× 12 + 80 - (64× 12 + 80) = 5120 - 8192 = -3072

Si la sensibilité du Pitch Bend est régée sur 2 demi-tons, -8192 (00 00H) la hauteur changera de -200 cents, donc, dans ce cas -200 x (-3072) / (-8192) = -75 cents de Pitch Bend est appliqué au canal MIDI 2.

BnHest le statut Control Change et n est le ^ de canal MIDI. Pour les Control Changes, le 2nd octet est le ^ de Contrôleur et le 3e octet est la valeur. Dans le cas de deux messages consécutifs ou plus, ayant le même statut, le MIDI ajoute un "running status" permettant à l'octet de statut du second message et des suivants d'être omis. Dans ce cas, les messages ci-dessus ont la signification suivante.

B1 6400 Cnl MIDI 2, octet inf. du ^ de parametre RPN: 00H

(B1) 6500 (Cnl MIDI 2) octet sup. du ^ de parametre RPN: 00H

(B1) 06 0C (Cnl MIDI 2) octet sup. de la valeur du paramètre : 0CH

(B1) 2600 (Cnl MIDI2) octet inf. de la valeur du paramètre: 00H

(B1) 647F (Cnl MIDI 4) octet inf. du ^ de parametre RPN: 7FH

(B1) 657F (Cnl MIDI 4) octet sup. du ^ de parametre RPN: 7FH

En d'autres termes, les messages ci-dessus indiquent une valeur de 0C 00H pour le paramètre RPN numéro 00 00H sur le canal MIDI 2, puis reglent le numéro de paramètre RPN sur 7F 7FH.

Le paramètre RPN numéro 00 00H est Pitch Bend Sensitivity, et le MSB de la valeur indique des demi-tons comme unité, aussi la valeur 0CH = 12 règla la fourchette de Pitch Bend maximum sur ± 12 demi-tons (1 octave). (Sur l'UA-100 le LSB du paramètre Pitch Bend Sensitivity est ignorer, mais le LSB doit être transmis de toute façon (avec une valeur de 0) afin que cette opération soit correcte sur tout apparil.)

Une fois que le numéro de paramètre a été spécifique pour le RPN ou le NRPN, tous les messages Data Entry transmis sur le même canal seront valables, donc après la transmission de la valeur, il vaut moins régler le numéro de paramètre sur 7F 7FH pour éviter tout accident. C'est la raison pour laquelle (B3) 64 7F (B3) 65 7F se trouve à la find.

Il n'est pas souhaitable que les données musicales (telles que les fichiers Standard MIDI File) contiennent de nombreux événements avec "running status" comme dans l'Exemple 2>. Parce que si la lecture est arrêtée en cours de morceau, puis qu'il y a des remboinages avant ou arrière, le séquenceur ne pourra plus transmettre le statut correct et la source sonore interpretera les données de travers. Il faut que chaque événement ait son propre statut.

Il est également nécessaire que le réglage du nombre de paramètre RPN ou NRPN et le réglage de la valeur soit effectuels dans le bon ordre. S Ur certains séquences, des événements se produit au même moment (ou consécutifs) peuvent être transmis dans un ordre différent de celui dans lequel ils ont été reçus. Il vaut donc mistré decaler légrement l'heure de chaque événement (d'environ 1 tic si TPQN = 96, et d'environ 5 tic si TPQN = 480).

• TPQN: Ticks Per Quarter Note (Tics à la noire)

Exemple d'un message exclusif et calcul de Checksum

Les messages exclusifs Roland (RQ1, DT1) sont transmis avec une checksum à la fin (avant F7) afin d'être sur que le message a été correctement reçu. Cette valeur de checksum est déterminée par l'adresse et les données (ou la taille) du message exclusif transmis.

- Comment calculer la checksum (les nombres hexadécimaux sont indiqués par un "H")

La checksum est une valeur obtenu en ajoutant l'adresse, la taille et le checksum lui-même puis en insversant les 7 bits inférieurs.

Voici un exemple montrant comment la checksum est calculée. nous supposons que dans le message exclusif transmis, l'adresse est aa bb ccH et les données ou la taille dd ee ffH..

aa + bb + cc + dd + ee + ff + gg + hh = sum

sum / 128 = quotient... reste

128 - reste = checksum

Réglage de EFX TYPE pour l'effet d'insertion 3 dans Guitar Multi1

D'après le "Tableau d'adresse des Paramètres", l'adresse de EFX TYPE pour l'effet d'insertion 3 est 00 40 03 30H, et les données de réglages pour Guitar Multi1 sont [04H, 00H]. Donc,

F0	41	10	00 11	12	00 40 03 00	04 00	??	F7
(1)	(2)	(3)	(4)	(5)	adresse	données	checksum	(6)

(1) Statut exclusif,

(4) n^ Model ID (UA-100),

(2) n^ ID (Roland),

(5) n^ Command ID (DT1),

(3) n^ Device ID (17),

(6) Fin d'Exclusif

Nous allons ensuite calculator la checksum.

00H + 40H + 03H + 00H + 04H + 00H = 0 + 64 + 3 + 0 + 4 + 0 = 71 (somme)

71 (somme) / 128 = 0 (quotient)... 71 (reste)

[ \text{checksum} = 128 - 71 (\text{reste}) = 57 = 39\mathrm{H} ]

Cela signifie que F0 41 10 00 11 12 00 40 03 00 04 00 39 F7 est le message que nous devons transmettre.

Demande de transmission du UA-100 MODE (mode de fonctionnement)

D'après le "Tableau d'adresse des Paramètres", l'adresse de UA-100 MODE est 00 40 00 00H, et sa taille est 00 00 00 01H. Donc,

F0	41	0	00 11	11	00 40 00 00	00 00 00 01	??	F7
(1)	(2)	(3)	(4)	(5)	adresse	données	checksum	(6)

(1) Statut exclusif,

(4) n^ Model ID (UA-100),

(2) n^ ID (Roland),

(5) n^ Command ID (RQ1),

(3) ^ Device ID (17),

(6) Fin d'Exclusif

Nous allons ensuite calculator la checksum.

00H + 40H + 00H + 00H + 00H + 00H + 00H + 01H = 0 + 64 + 0 + 0 + 0 + 0 + 0 + 1 = 65 (som.)

65 (somme) / 128 = 0 (quotient) ... 65 (reste)

[ \text{checksum} = 128 - 65 (\text{reste}) = 63 = 3\text{FH} ]

Cela signifie que F0 41 10 00 11 11 00 40 00 00 00 00 00 01 3F F7 est le message que nous devons transmettre.

Fiche d'Implémentation MIDI

UNITE DE TRAITEMENT

AUDIO & MIDI

Modèle UA-100G

Fiche d'Implémentation MIDI

Date: 99.9

Version: 1.00

	Fonction...	Transmis	Reconnu	Remarques
Canal	Par défaut	x	1-16	Valable en mode VT Effect
de base	Modifié	x	1-16
Mode	Par défaut	x	x	---
	Message	x	x
	Modifié	**********	---
Numéroes	---	x	0-127	Valable en mode VT Effect
de Notes	: n° réels	**********	0-127
Vélocité	NOTE ON	x	x	---
	NOTE OFF	x	x
Aftertouch	Key's	x	x	---
	Ch's	x	x
Pitch Bend	---	x	o *1	---
Control	6,38	x	o	Data Entry
Change	7	x	o	Fader général (Main)
	10	x	o	Panoramaque
	16	x	o	Send 1
	17	x	o	Send 2
	18	x	o	Mute
	19	x	o	Solo
	20	x	o	Fader Sub
	21	x	o	Sélecteur MIC/LINE
	22	x	o	Sélecteur Output
	23	x	o	Commutateur d'Effet
	100,101	x	o	RPN LSB,MSB
Program	---	x	x	---
Change	: True #	**********	---
Système Exclusif		o	o	---
Système	: Song Pos.	x	x	---
Commun	: Song Sel.	x	x
	: Tune	x	x
Système	: Clock	x	x	---
Temps réel	: Commands	x	x
Messages	: All Sounds OFF	o	x	---
Auxiliaires	: Reset All Controllers	o	x
	: Local ON/OFF	x	x
	: All Notes OFF	o	x
	: Active Sensing	o	o
	: Reset	x	x
Notes		*1 o x peut être sélectionné.

Si un problème inattendu survient en cours d'utilisation de l'UA-100, reféréz-vous d'abord à ce chapitre et au chapitre “Dépannage” du livre de “Prise en Main”. Vous y trouvez de nombreux conseils pour résoudre d'eventuels problèmes.

Commencez toujours par vérifier si une solution est proposée dans le livre "Prise en Main" ou dans ce chapitre.

Dépannage

Si vous utilise Windows pour la première fois, ou si vous ne comprendez pas l'explication d'une procédure, veuillez vous reférer au mode d'emploi de votre ordinateur ou de Windows. Parcourez aussi la partie “Dépannage” du livre Prise en Main, et les éléments suivants du mode d'emploi. Si l'UA-100 ne fonctionne toujours pas comme vous le désirez, rendez-vous sur le site d'Editrol - vous y trouvez d'autres informations et trucs de dépannage utiles.

Le site Web d'Editrol Corporation North America se trouve à l'URL http://www.edirol.com/

Points à vérifier sur l'UA-100

Pour des problèmes tels que "L'appareil ne s'allume pas" ou "Pas de son", veuillez vous reférer au chapitre "Dépannage" du livre Prise en Main.

Le son est distordu

Un effet de distorsion est-il appliqué ?

Pour vérifier, appliquez la procédure suivante :

1. Au besoin, placez le sélecteur EFFECT TYPE de l'UA-100 en position [BYPASS], ou ouvrez la fenêtre Mixer du logiciel UA-100 Controller et désactivez tous les effets (Compact Effect/Full Effect/System Effect) de façon à ce qu'aucun ne s'applique au signal d'entrée.
2. Si le signal audio arrive sur les prises LINE INPUT, baissez le niveau d'entrée (Line Input Volume) de l'UA-100.
3. Si le signal audio arrive sur les prises MIC1/GUITAR, baissez le niveau d'entrée (MIC1/GUITAR Input Volume) de l'UA-100.
4. Réactivez un à un les effets que vous aviez désactivés au point 1.
5. Surveilliez l'indicateur PEAK d'échéage en entrée. S'il passe au rouge, returnez au point 2 et baissez le niveau d'entrée.
6. Si le son est toujours distordu, modifiez le niveau de sortie avec le fader MAIN, le fader MASTER ou le réglage de volume de Windows.

L'indicateur PEAK s'allume-t-il en rouge ?

Si le signal audio arrive sur les prises LINE INPUT, baissez le niveau d'entrée (Line Input Volume) de l'UA-100. Si le signal audio arrive sur les prises MIC1/GUITAR, baissez le niveau d'entrée (MIC1/GUITAR Input Volume) de l'UA-100.

Le réglage de Volume est-il approprié ?

Veuillez you referer à "Réglage du niveau de sortie" (p. 40).

Utilisez-vous un jeu ou un logiciel de lecture de fichiers Wav ?

Si le son est distordu lors de la lecture de fichiers audio au format .wav provenant de votre ordinateur (par exemple, si vous utilisez un jeu ou un logiciel de lecture de données au format .wav), il faut utiliser le fader Main dans la fenetre Mixer du logiciel UA-100 Controller, le fader MASTER, ou le réglage de niveau de Windows pour modifier le niveau de sortie.

■ Bruit de fond pendant la lecture audio

Un microphone est-il resté connecté ?

Si un micro est resté connecté à l'UA-100, tournez à fond dans le sens inverse des aiguilles d'une montre le potentiomètre MIC1/GUITAR ou MIC 2.

Dans certains cas, l'accélérateur graphique peut provoquer l' apparition de bruits parasites en lecture audio.

Pour désactiver l'accelération graphique, procédez comme ceci :

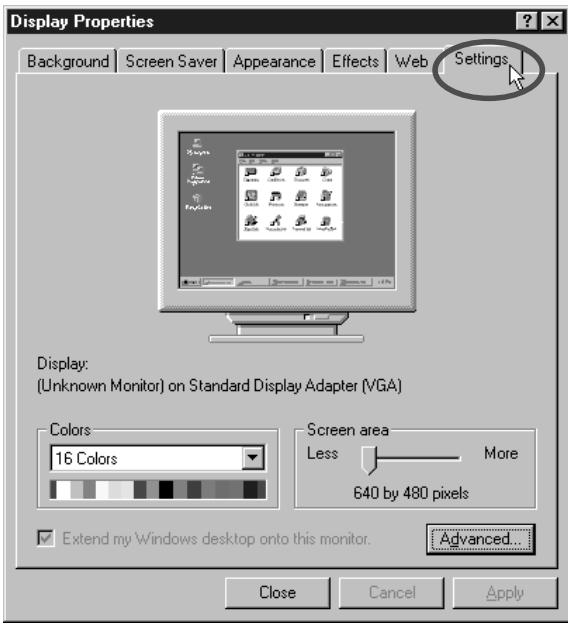

1. Dans le panneau de configuration Windows, double-cliquez sur Affichage afin d'ouvrir le dialogue Propriétés, puis cliquez sur l'onglet Configuration.

1. Cliquez sur [Propriétés avances...], et, dans la fenêtre Propriétés qui apparait, cliquez sur l'onglet Performances.

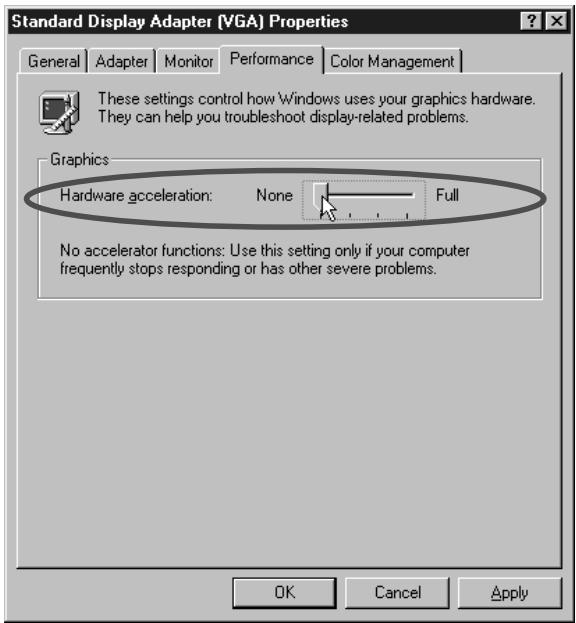

2. Dans la section Graphiques, positionnez le curseur Accélération matérielle sur Aucune, puis cliquez sur [OK].

1. Dans le dialogue Propriétés de l'Affichage, cliquez sur [OK] pour refermer le dialogue, puis faites redémarrer votre ordinateur.

Du bruit apparait dans l'entrée ligne ou l'entrée micro

Selon les ordinateurs, on peut percevoir du bruit de fond, génére par l'ordinateur lui-même ou le moniteur, dans l'entrée ligne ou micro.

Si c'est le cas du votre, essayez d'appliquer à l'entrée concernée l'effect d'insertion Noise Suppressor dans le mode Compact Effect, afin de réduire ce bruit de fond.

L'audio est interrompu en cours de lecture

Augmentez la taille du buffer

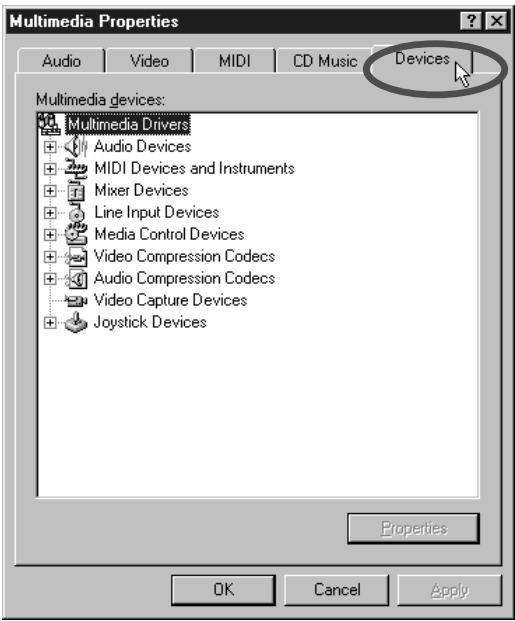

1. Dans le panneau de configuration Windows, double-cliquez sur Multimédia, afin d'ouvrir le dialogue Propriétés de Multimédia, puis cliquez sur l'onglet Avancées.

1. Double-cliquez sur Periphériques audio puis, dans la liste qui s'ouvre, sur Audio pour Roland UA-100 Wave, ce qui fait apparaitre le dialogue Propriétés Audio pour Roland UA-100 Wave.
2. Dans ce dialogue, cliquez sur Paramétres afin de faire apparaitre le dialogue Roland UA-100 USB Driver Settings.

1. Reglez la taille du buffer audio (curseur Buffer Audio Size) à la valeur Max, puis cliquez sur [OK].

Installer davantage de mémoire活着 (RAM)

Installer davantage de mémoire vivie (RAM) permet d'augmenter la puissance de traitement de votre ordinateur. Pour plus de détails concernant l'installation, veuillez vous reporter au mode d'emploi de votre ordinateur.

D'autres applications sont-elles deja lancées ?

S'il n'y a pasASFez de RAM disponible pour les applications, il peut etre impossible d'en lancer de nouvelles. Avant d'en lancer une nouvelle, quitterz toutes les applications que vous n'utilise pas. Si une appliaceon reste dans la barre des taches meme apres avoir referme sa fenetre, c'est qu'elle est always active. Il faut quitter toutes les applications non necessitiesaires apparaisant dans la barre des taches. Si le message d'erreur "pas assez de memoire" persiste, essayez de redemarrer Windows.

Modifiez les réglages concernant le disque dur

1. Dans le panneau de configuration Windows, double-cliquez sur Systeme.
2. Cliquez sur l'onglet Gestionnaire de périphériques.
3. Double-cliquez sur Lecteurs de disque pour faire apparaitre la liste des drives connectés.

4. Dans cette liste, sélectionnez GENERIC IDE DISK TYPE01, puis cliquez sur Propriétés afin d'acceder au dialogue Propriétés du disque dur de type "IDE générique 01".

5. Dans cette mention GENERIC IDE DISK TYPE01, le nombre 01 peut différer, selon votre ordinateur.

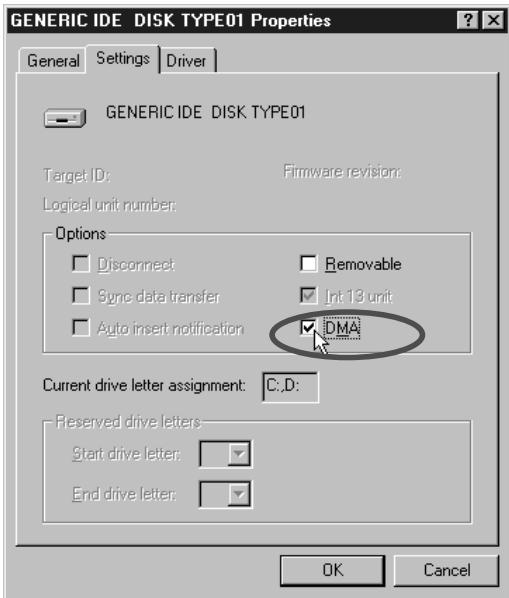

1. Cliquez sur l'onglet Paramètres, vérifie que la case DMA (Direct Memory Access, accès direct mémoire) est cochée, puis cliquez sur [OK].

2. Selon les systèmes, un dialogue concernant les réglages DMA peut apparaitre. Vérifiez le contenu de ce dialogue, puis cliquez sur [OK] ou [Annuler].

1. Dans le dialogue Propriétés Systeme, cliquez sur [OK] pour referrer le dialogue. Redémarrez votre ordinateur afin que les nouveaux régles prennten effet.

La lecture audio s'arrête

Sur certains modèles d'ordinateurs, les réglages d'Energie du panneau de configuration peuvent provoquer l'arrêt de la lecture audio. Le contenu de la fenêtre Propriétés de Énergie, apparaissant lorsque vous double-cliquez sur Énergie, diffère selon les ordinateurs. Nous donnons un exemple ci-après, mais vous devrez peut-être vous reférer au mode d'emploi de votre ordinateur afin de vérifier la situation : quelques ordinateurs pourrait ne pas disposer des éléments de réglage suivants.

(Example:)

1. Dans la fenêtre du Panneau de configuration, double-cliquez sur Systeme. Le dialogue Propriétés Systeme apparait alors.
2. Cliquez sur l'onglet Gestionnaire de périphériques, puis double-cliquez sur Périphériques système afin de faire apparaitre la liste des appareils connectés.

1. Depuis la liste, sélectionnez Prise en charge de la gestion d'énergie avancée et cliquez sur [Propriétés] afin d'acceder à le dialogue Propriétés Prise en charge de la gestion d'énergie avancée
2. Cliquez sur l'onglet Paramètres, cochez la case Désactiver l'observation de l'état de l'alimentation située dans la section Dépannage, puis cliquez sur [OK].

1. Dans le dialogue Propriétés Systeme, cliquez sur [OK].
2. Redemarrez Windows.

La lecture MIDI est instable.
Le tempo devient très irrégulier en lecture ou enregistrement MIDI.
L'affichage à l'écran est saccadé lors d'un jeu ou autre application demandant une musique de fond MIDI.
■ Le MIDI et l'audio ne sont pas synchronisés.

Réduisez la taille du buffer audio

1. Double-cliquez sur Multimédia dans le panneau de configuration Windows, afin d'ouvrir le dialogue Propriétés Multimédia, puis cliquez sur l'onglet Avancées.

1. Double-cliquez sur Périphériques audio puis, dans la liste qui apparait, double-cliquez sur Audio pour Roland UA-100, afin d'ouvrir le dialogue Propriétés pour Roland UA-100 Wave.
2. Dans ce dialogue, cliquez sur [Paramètres] pour faire apparaitre le dialogue des réglages du pilote Roland UA-100 USB Driver Settings.

MEMO

Sur certains modèles d'ordinateurs, la lecture audio peut être suspendue quelques instants lorsque l'économiseur d'écran s'active.

1. Reglez le curseur Taille du buffer audio à la position Min, puis cliquez sur [OK].

Changer les réglages de l'option MIDI

Si des problèmes ayant trait à la configuration du PC comme ceux décrits ci-après surviennent, sélectionner cette case à cocher peut parfois améliorer la situation.

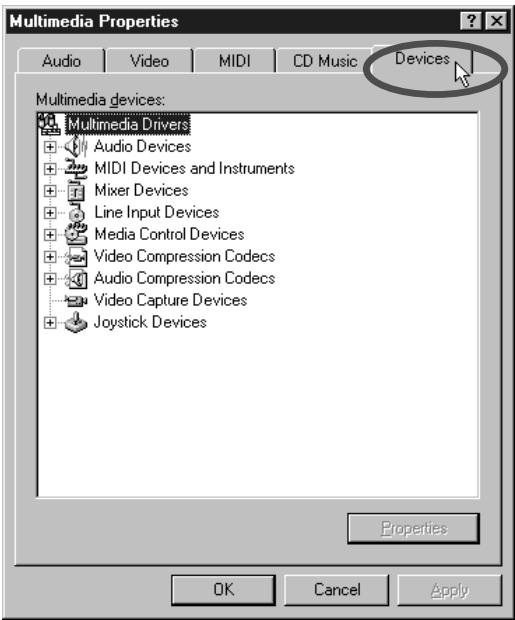

1. Double-cliquez sur Multimédia dans le panneau de configuration de Windows afin d'ouvrir le dialogue Propriétés Multimédia, puis cliquez sur l'onglet Avancées.

1. Double-cliquez sur Péripériques audio puis, dans la liste qui apparait, double-cliquez sur Audio pour Roland UA-100 Wave, afin d'ouvrir le dialogue des réglages du pilote Roland UA-100 USB Driver Settings.

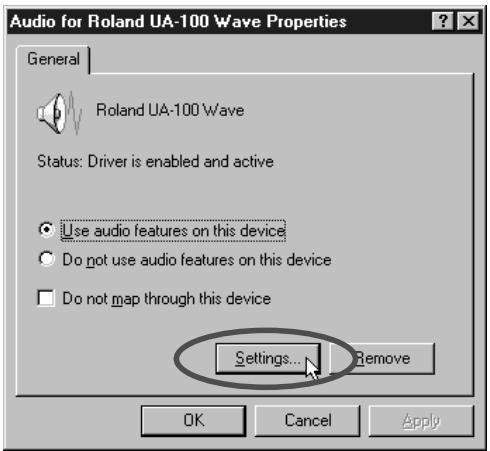

2. Cliquez sur Paramètres dans ce dialogue afin d'appeler le dialogue des réglages du pilote Roland UA-100 USB Driver Settings.

Il faut redémarrer Windows pour pouvoir bénéficier des modifications apportées lors de ce réglage d'options MIDI. Utilisez le réglage par défaut (rien de coché) si aucun des problèmes décrits ici ne se présente.

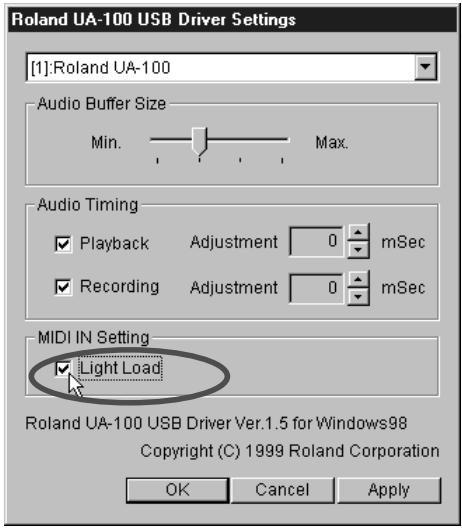

1. Dans MIDI IN Setting, cochez Light Load, puis cliquez sur [OK].

- Impossible d'entendre la musique de fond d'un jeu.

La musique de fond du jeu est-elle sur un CD Audio ?

Si le jeu utilise un CD Audio pour dire la musique, connectez les prises d'entrée au niveau ligne de l'UA-100 à la sortie Line Out de votre ordinateur (elle où sort le son du lecteur CD). Assurez-vous que le niveau d'entrée Ligne est réglé de façon appropriée.

■ Pendant un jeu, les mouvements sont instables à l'écran.

■ Lessons et les mouvements de mon jeu ne sont pas synchrones.

Réduisez la taille du buffer

1. Double-cliquez sur Multimédia dans le panneau de configuration de Windows afin d'ouvrir le dialogue Propriétés Multimédia, puis cliquez sur l'onglet Avancées.

1. Double-cliquez sur Periphériques audio puis, dans la liste qui apparait, double-cliquez sur Audio pour Roland UA-100 Wave, afin d'ouvrir le dialogue des réglages du pilote Roland UA-100 USB Driver Settings.

2. Cliquez sur Paramètres dans ce dialogue afin d'appeler le dialogue des réglages du pilote Roland UA-100 USB Driver Settings.

1. Reglez le CURSEUR Taille Audio Buffer sur Min., puis cliquez sur [OK].

Points à vérifier sur le pilote de l'UA-100

La recherche de périphérique inconnu ne s'effectue pas automatiquement.

La recherche de périphérique inconnu s'arrête avant son terme.

Le cable USB est-il correctement connecté ?

Assurez-vous que l'UA-100 et votre ordinateur sont correctement reliés via le cable USB.

L'UA-100 est-il sous tension ?

Vérifiez que le témoin POWER de l'UA-100 est allumé. Si ce n'est pas le cas, appuyez sur l'interrupteur de l'appareil pour lemettre sous tension.

L'USB est-il activé sur votre ordinateur ?

Veuillez vous reférer au mode d'emploi de votre ordinateur, et vérifie que l'USB est activé.

Est-ce que la mention "Autres périphériques" apparait dans la liste ?

Pour supprimer les péripériques non supportés, inconnus et les péripériques USB Composite de la liste “Autres péripériques”, procédez comme ici, puis redémarrez votre ordinateur.

1. Dans le panneau de configuration Windows, double-cliquez sur Systeme. Le dialogue Propriétés apparait alors.
2. Cliquez sur l'onglet Gestionnaire de périphériques.
3. Double-cliquez sur Autres péripériques pour faire apparaitre la liste des péripériques.
4. Si des Periphériques inconnus apparaissant, sélectionnez-les puis cliquez sur [Supprimer].
5. Le dialogue Suppression de péripériques apparait : confirmez la suppression en cliquant sur [OK].
6. Verifiez qu'aucun "Autre périphérique" ou "Périphérique inconnu" n'apparait dans la liste, puis cliquez sur [Fermer] pour referrer le dialogue.

■ Le dialogue “Recherche de périphérique inconnu” apparait quand même

Si vous ordinateur ou votre concentrateur USB possède deux connecteurs USB ou plus, relier l'UA-100 à un connecteur USB oùaucun UA-100 n'a jamais été branché peut faire apparaitre le dialogue Périphérique inconnu, même si le pilote UA-100 est déjà installé. Ce dialogue se refermera automatiquement une fois le pilote de l'UA-100 charge, et tout se passera normalement par la suite. Ce n'est pas un dysfonctionnement.

Le pilote de l'UA-100 n'est pas installé correctement

Pour supprimer le pilote de l'UA-100 de l'ordinateur, suivez la procédure expliquée dans le paragraphe "Supprimer le pilote UA-100" dans le livre de prise en main, puis reféréz-vous au paragraphe "Branchements et installation du pilote", dans le même livre, pour réinstaller le pilote de l'UA-100.

Points à vérifier sur le logiciel UA100 Controller

Le logiciel ne se lance pas

Le pilote UA-100 est-il installé ?

Pour pouvoir commander votre UA-100 via le logiciel UA-100 Controller, il est nécessaire d'installer le pilote UA-100. Pour cela, veuillesz vous reférer au paragraphe "Branchements et Installation du pilote" dans le livre de Prise en Main.

L'UA-100 est-il sous tension ?

Le logiciel UA-100 Controller ne peut évidemment pas fonctionner si l'UA-100 n'est pas sous tension... Veuillez vous référer au paragraphe “Branchements et installation du pilote” dans le livre Prise en Main, et vérifie que toutes les connexions sont correctes. Mettez alors l'UA-100 sous tension.

■ Impossible d'enregistrer de l'audio

Le mode d'entrée approprié pour la source de signal est-il sélectionné?

Si vous désirez enregistrer un signal arrivant sur l'entrée ligne, il faut sélectionner cette entrée Ligne, en réglant sur la position Line le bouton Mic/Guitar dans la fenêtre Mixer ou VT Mixer du logiciel UA-100 Controller. De même, pour enregistrer un signal arrivant sur l'entrée micro, il faut régler le bouton de Sélection Mic/Guitar sur la position Mic/Guitar ou Mic1+Mic2. Pour les détails, veuillez vous reférer à "Exploitation de l'UA-100" (p. 19) et à l'aide en ligne du logiciel UA-100 Controller.

Les faders sont-ils montés?

Dans la fenêtre Mixer ou VT Mixer du logiciel UA-100 Controller, monter le fader Main ou Wave Output augmente le niveau du signal que vous enregistrez. Pour les détails, veuilles you reférer à "Exploitation de l'UA-100" (p. 19) et à l'aide en ligne du logiciel UA-100 Controller.

Le selecteur Wave Source est-il correctement régle ?

Dans la fenêtre Mixer ou VT Mixer du logiciel UA-100 Controller, réglez le sélecteur Wave Source en fonction de la source de signal que vous désirez enregistrer. Pour les détails, veuilles you référer "Exploitation de l'UA-100" (p. 19) et à l'aide en ligne du logiciel UA-100 Controller.

Index

A

Adaptateur secteur 10

Audio (Bloc) 12

B

bouton de selection d'effet 15, 16

BYPASS (mode) 9

C

Changer les valeurs par défaut des effets...... 18

Digital Output (Connecteur) 10

E

EASY SETTING. 15

Effect Controller 1/2, 3/4. 7

Effect Type (Sélecteur) 7, 8

G

GAME (mode) 9

GUITAR (mode) 8

1

Indicateur de niveau d'entrée/PEAK. 6

Indicateurs de niveau de sortie 7

Interface MIDI (Bloc) 13

M

MIC 1/ GUITAR (Jack d'entrée) 6

MIC 1/GUIT (Indicateur de fonction) 6

Mic 1/Guitar (Volume d'entrée) 6

MIC 2 (Jack d'entrée) 6

MIC 2 (Potentiomètre de niveau) 6

MIDI IN 1/2 (Prises) 10

MIDI OUT 1/2 (Prises) 10

P

PC (mode) 8

Power (Témoin de mise sous tension) 7

Prise casque (PHONES) 7

Prises de sortie Ligne 10

Prises d'Entrée Ligne 10

s

Sellecteur de type d'effet (EFFECT TYPE) .... 7, 8

T

Témoin de mise sous tension (Power) 7

U

UA-100 Controller 14

fenetre Control Assign 17

Volume (Entrée Ligne) 10

Volume (Sortie Ligne) 7

VT (mode) 8
