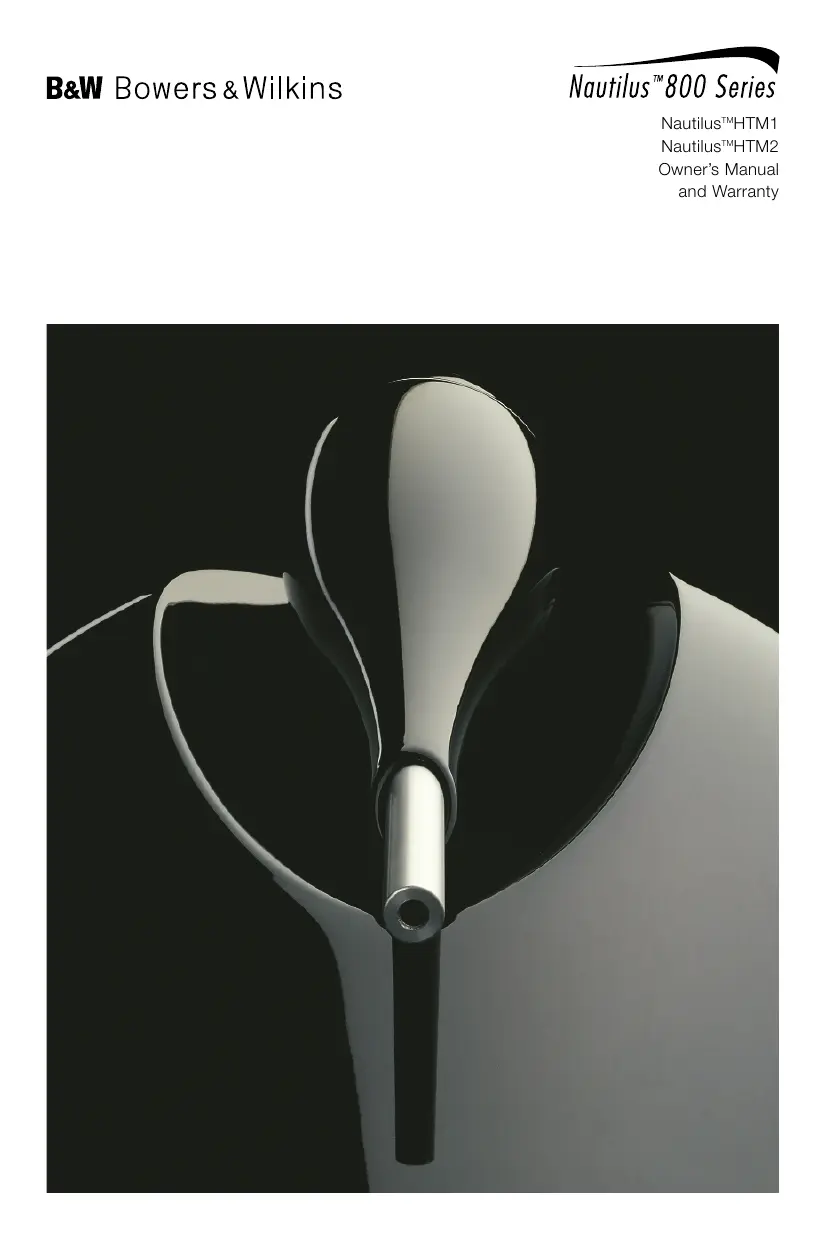

MODE D'EMPLOI B&W NAUTILUS HTM1 B&W

Français Garantie limitée. Manuel d'utilisation

Avoid teuching the dive unit diaphragms, especialy the tweeter, as damage may result.

Français Garantie limitée

Cher Glint, Bienvenue à BEWL.

Ce produit a été conçu et fabriqué en vertu des normes de qualité les plus rigoureuses. ‘Toutefois, en cas de problème, BEW Loudspeakers et ses distributeurs nationaux garantissent une main d'œuvre {exclusions possibles) et des pièces de rechange gratuites dans tout pays desservi par un distributeur agréé de BEM.

Cette garantie Imitée est valide pour une période de cinq ans à compter de la date d'achat ou une période de deux ans pour les composants électroniques, y compris les haut-parleurs ampifiés.

1 La garantie est limitée à la réparation de l'équipement. Les frais de transport ou autres, les risques associés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie

2 La garantie est exclusivement résevée au propriétaire d'origine et ne peut pas être transférée.

3 Cette garantie ne s'applique qu'aux produits faisant l'objet de vices de matériaux et/ou de construction au moment de l'achat et ne sera pas applicable dans les cas suivants:

a. détéricrations entraînées par une installation, connexion ou un emballage incorrect,

b... détériorations entraïnées par un usage autre que l'usage correct décrit dans le manuel de l'utiisateur, la négligence, des modifications ou l'usage de pièces qui ne sont pas fabriquées ou agréées par BE,

c._ détéricrations entraînées par un équipement auxiliaire défectueux où qui ne convient pas,

d.._ Détériorations résultant de : accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de BE ou de ses distributeurs agréés,

€ Les produits dont le numéro de série a été modifié, effacé, éliminé ou rendu ilisible,

les produits qui ont été réparés ou modifiés par une personne non autorisée.

4 cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'affecte pas vos droits statutaires en tant que client.

Comment faire une réclamation

en vertu de la garantie

Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie

1 Si l'équipement est utiisé dans le pays d'achat, veullez contacter le distributeur agréé de BEW qui a vendu l'équipement.

2. Si l'équipement est utlisé dans un pays autre que le pays d'achat, veullez contacter le distributeur national B&M du pays de résidence, qui vous indiquera où vous pouvez faire réparer l'équipement. Vous pouvez appeler BB au Royaume-Uni ou consulter notre site WWeb pour obtenir les: coordennées de votre distributeur local.

Afin de valider votre garantie, vous devrez présenter ce livret de garantie qui aura été rempli et tamponné par votre revendeur le jour de l'achat. En l'absence de ce Ivret, vous devrez présenter l'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.

Manuel d'utilisation

Introduction Nous veus remercions d'avoir choisi BAW.

Vos enceintes acoustiques de la série Nautilus"#800 sont des transducteurs de précision, comprenant de nombreuses techniques innovantes, uniques à B&M. Elles sont capables de reproduire vos enregistrements au niveau de qualité le plus élevé. Pour obtenir les meilleures performances, i est essentiel de consacrer le temps et l'attention nécessaires à leur installation. En particulier vous devez absolument considérer que la salle d'écoute est une extension acoustique des enceintes. Le tempérament acoustique de la salle peut donc avoir une influence profonde sur la qualité sonore finale.

Nous veus recommandens de lire attentivement ce manuel avant de déballer et d'installer les appareils. vous aidera à optimiser leurs performances.

BEW à constitué un réseau de distributeurs dans plus de 60 pays. ls sont en mesure de vous assister au cas où voire revendeur ne pourait vous aider.

+ Repliez complétement les abattants puis retournez le carton avec son contenu!

+ Soulevez le carton seul.

+ Retirez la pièce supérieure en polystyrène.

+ Souïevez l'enceinte et posez-la de côté sur l'une des pièces de polystyrène pour la protéger et l'extraie de son

Nous veus suggérons de conserver cet emballage pour une prochaine utlisation.

Contrôlez la contenance du carton + 4 pieds adhécifs en gomme. +2 câbles de liaison.

+ Tissu de nettoyage.

Le bois est un matériau naturel, les placages varient donc selon les lots. Des variations de finition doivent être admises. dans une installation de « home theatre ».

Positionnement (igure 2)

En cas d'utiisation d'un vidéoprojecteur avec écran acoustiquement transparent, placez votre enceinte à l'arrière et au centre de l'écran. Les autres positions recommandées se situent directement au dessous et au-dessus de l'écran, au plus proche de la hauteur d'oreilles. Algnez la face avant de l'enceinte approximativement au niveau de l'écran.

Fixez les pieds adhésifs à la base de l'enceinte. ll limitent la transmission des vibrations, surtout quand l'enceinte est placée sur le dessus d'un téléviseur peu rigide. Le dessus du téléviseur est souvent plus étroit que l'enceinte ; disposez les pieds en conséquence.

Au cas où vous souhaiteriez amétorer le découplage ou si le support n'est pas. parfaitement plat, vous avez la possibilité d'utiiser une matière malléable et réutlisable (par exemple : Bostik® Blue- Tack®).

Rayonnements magnétiques

Les aimants des haut-parleurs sont blindés. de tell façon que le rayonnement magnétique soit trop faible pour créer, dans une grande majorité des cas, des déformations d'image sur votre écran de télévision (excepté par la face avant de l'enceinte).

Il existe, parfois, des téléviseurs extrêmement sensibles, ajustés en alignement avec le champ magnétique terrestre. En cas de problème procédez à la démagnétisation de votre appareil avec l'enceinte en place. Certains modèles ont un bouton approprié pour cet usage. Si ce n'est pas le cas, retirez la fiche secteur durant 15 minutes environ et rebranchez la. La mise en standby ne sufit pas.

Si vos problèmes persistent, déplacez légèrement l'enceinte vers l'avant ou l'arrière du téléviseur afin d'obtenir un meileur alignement ou éloignez l'enceinte du téléviseur jusqu'à disparition du phénomène.

En raison du fort champ magnétique rayonné par la face avant de l'enceinte, nous vous recommandons de tenir les. éléments magnétiquement sensibles {télévision et écran d'ordinateur, disquettes d'ordinateur, cassettes audio et vidéo ainsi que d'autres objets semblables) à une distance d'au moins 20 cm de l'enceinte.

Toutes les connexions doivent être efiectuées lorsque les apparels électroniques sont éteints.

Vous trouverez deux paires de bornes. situées au dos de l'enceinte vous permettant le bi-câblage. Sur la

Nautilus "HTM1, la paire inférieure est raccardée au grave ; la paire supérieure est raccardée aux medium et tweeter, Sur la Nautilus "HTM2, la paire inférieure est

raccardée au medium/grave ; la paire supérieure est raccordée au tweeter.

Les bornes sont isolées afin d'éviter tout risque électrique, même si les enceintes. sont utilisées avec des amplificateurs de forte puissance, et acceptent une grande variété de câbles de liaison convenant à de nombreuses applications.

Le bi-cäblage est la méthode de connexion la plus recommandée. Elle nécessite l'utiisation de câbles séparés reliant l'ampiificateur à chaque paire de bornes. La séparation totale du trajet emprunté par le signal pour alimenter les diflérentes voies améliore la résolution des micro informations et permet à l'utlisateur d'optimiser le type de câble à la gamme de fréquences considérée.

Si vous n'adoptez pas le bi-câblage durant la procédure de mise en place ou parce que vous ne désirez pas voir une multitude de câbles dans votre pièce, nous vous recommandons de relier les deux bornes. positives entre elles par des fls aussi courts que possible. Vous procéderez de même pour les deux bornes négatives.

Lorsque vous utlisez les câbles de pontage, insérez la fourche dans la fente latérale d'une bome et la cosse sertie dans le trou rond latéral de l'autre. I reste assez d'espace libre pour insérer une cosse ouverte, provenant de l'ampificateur, dans la borne qui a acoueili la pointe sertie.

Assurez-vous que chaque borne positive de l'enceinte (de couleur rouge) est connectée à la borne positive de l'ampiicateur, de même pour les négatives {de couleur noire. Une mauvaise connection peut entrainer un appauvrissement de l'mage sonore et une perte de grave

En cas de bi-câblage, n'utilsez pas les câbles de pontage. Soyez très attentif à la polarité, une connexion incorrecte peut non Seulement altérer la réponse en fréquence à travers le fitre de medium/grave, mais aussi endommager l'amplifcateur par court-ciruitage lorsque les câbles de pontage sont restés en place.

Avant de procéder aux réglages fins, vérifiez que toutes les connexions de l'installation sont correctes et bien serrées.

Pour l'obtention d'un spectacle réaliste, est important d'adapter la position des enceintes et l'image acoustique à la taile de l'écran. Avec de petits écrans, i est plus réaliste de disposer les enceintes gauche et droite aussi près que possible de la position requise pour l'écoute musicale.

Ajustez le niveau des trois enceintes frontales de manière à obtenir un panoramique régulier du son, homogéne avec les mouvements de l'image sur l'écran. Austez les enceintes d'effets de manière à ce que, sauf effet special elles ne détournent pas votre attention de l'avant. Installez-vous à toutes les places pour parfaire vos réglages sonores.

Consultez le mode d'emploi de votre décodeur pour de plus amples informations. sur les procédures de réglages.

Pour obtenir une restitution plus transparente et précise, nous vous recommandons de retirez les griles de protection du haut-parleur de grave et du medium, comme nous vous le décrivans Plus loin dans la rubrique « précautions » Le teeter étant très délicat, sa grile ne do jamais être retirée. Pour cette raison, l'anneau de fixation de la grille a été spécialement étucié pour une reproduction optimale de l'aigu. Sa reproduction serait mains agréable en l'absence de grile.

Les performances de vos enceintes vont s'améliorer durant les premières heures d'écoute.

Le temps nécessaire pour que vos enceintes puissent atteindre leur rendement optimal dépendra di leurs conditions d'entreposage et de leur utilisation. Par exemple, lorsqu'elles ont été entreposées dans un endrai froid, leurs composants d'amortissement ainsi que les suspensions des haut-parleurs ne retrouvent leurs. caractéristiques mécaniques initiales qu'après une plus ou mains longue période de fonctionnement. À titre indicatif i faut prévoir une semaine d'acclimatation à température ambiante dans vos locaux et 15 heures d'usage moyen pour que les parties mécaniques atteignent les. caractéristiques prévues.

Les grandes possibiltés de restitution offertes par ces enceintes demandent un Soin particulier dans le choix des électroniques et des câbles de liaison. Nous pouvons guider votre choix mais il nous est impossible de vous recommander un produit en particulier. Les caractéristiques de ces matériels évoluant en permanence; votre revendeur saura vous proposer un ensemble d'éléments actualisés.

Dans nos spécifications techniques nous indiquons une marge de puissance pour les: ampificateurs. La valeur la plus élevée correspond à la puissance continue maximale pouvant être supportée par l'enceinte. Pour déterminer la puissance ti, il faut s'assurer que l'ampliicateur ne saturera jamais : la saturation déforme le signal sonore et est très dangereuse pour les haut-parleurs. Une enceinte acoustique est prévue pour diffuser des programmes musicaux normaux ; les signaux tests: provenant de générateurs ou similaires doivent être proscrits. L'indication de puissance la plus faible correspond à ce que nous considérons comme nécessaire pour parvenir à un niveau sonore raisonnable, sans distersions audibles,

dans une pièce de dimensions modestes {moins de 60 mr). Plus élevée sera la puissance de votre amplification, plus: seront réduits les risques de saturation. Une enceinte acoustique représente une charge complexe. Naus vous suggérons un moyen simple d'évaluer la qualité d'un amplticateur. Si l'on considère sa puissance exprimée sous 4 Q et sous 8 0. un rapport s’approchant de 2 :1 nous assure une excellente capacité en courant.

Dans le but de réduire à un niveau inaudible l'influence que les câbles peuvent avoir sur la répanse en fréquences de vos enceintes, l'impédance de ceux-ci

mesurée à toutes les fréquences et les deux conducteurs en série, doit être aussi faible que possible et toujours inférieure à Q.1 0. Aux basses fréquences, la résistance en courant continu st le facteur dominant ; vous choisirez une section de câble permettant d'atteindre l'impédance requise en fonction de la longueur que vous souhaitez utiliser. Aux fréquences moyennes et élevées, la composante inductive de l'impédance peut dominer la résistance on courant continu. Ces caractéristiques et d'autres dépendent de la conception du câble. Demandez à votre revendeur de vous indiquer le modèle convenant le mieux à votre application.

Pour l'entretien de l'ébénisterie vous procéderez usuellement à un simple dépoussierage. Au cas où vous utliseriez un nettoyant en aérosol, retirez d'abord les griles en tissu, vaporsez le produit directement sur le chiffon, jamais sur l'enceinte. Le tissu de grille peut être nettoyé au moyen d'une brosse, une fois dissociée de l'enceinte

La surface du boîtier de tester doit être nettoyée avec un produit antstatique. N'essayez pas d'enlever la grile du tweeter

Evitez de toucher les membranes des haut- parleurs et spécialement celle du tweeter pour ne pas les déteriorer
