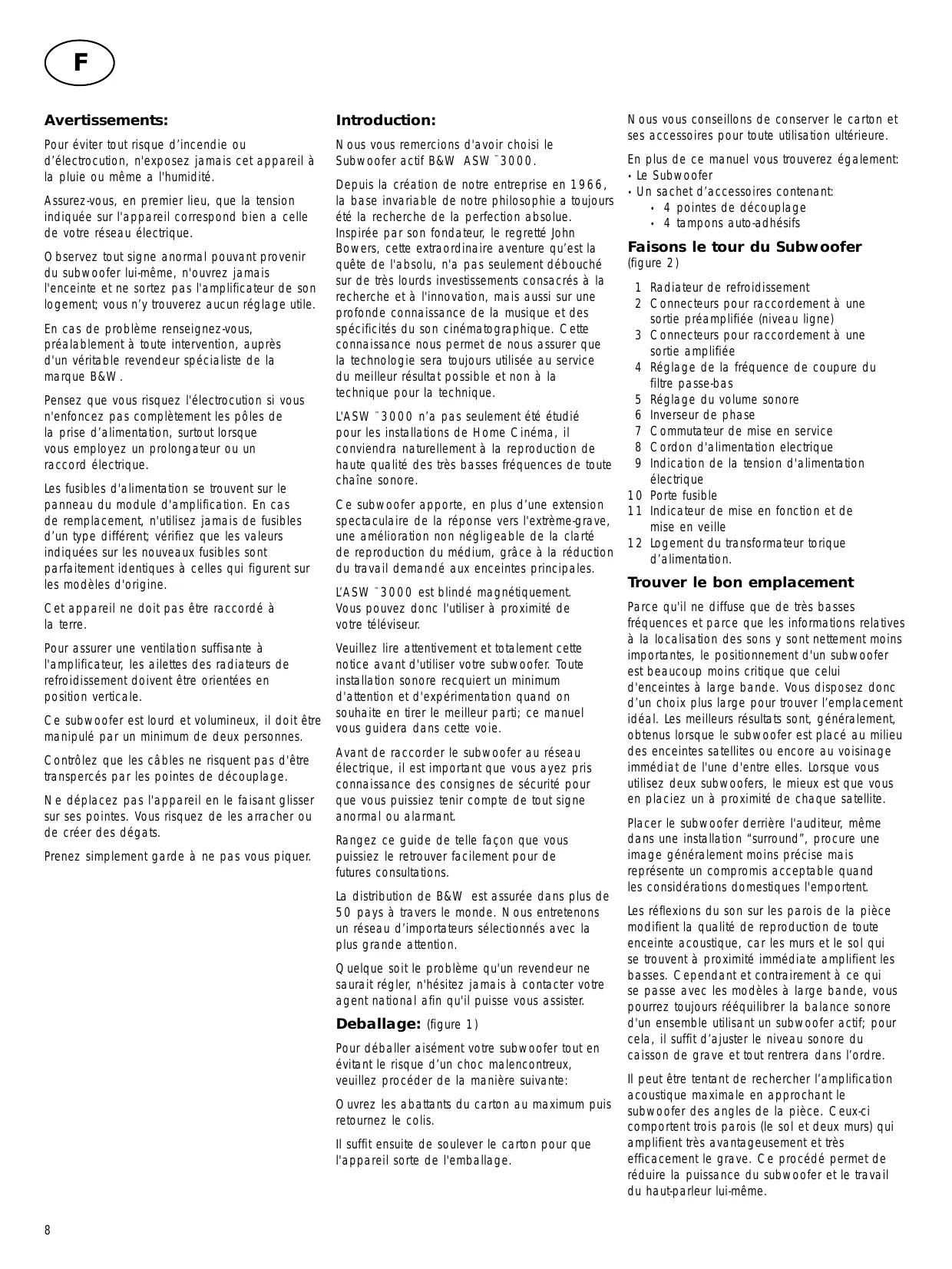

MODE D'EMPLOI B&W ASW3000 B&W
Pour éviter tout risque d'incendie ou d'électrocution, n'exposez jamais cet apparéil à la pluie ou même a l'humidité.
Assurez-vous, en premier lieu, que la tension indiquée sur l'appareil correspond bien a celle de votre réseau électrique.
Observe tout signe anormal pouvant provenir du subwoofer lui-même, n'ouvre jamais l'enceinte et ne sortez pas l'amplificateur de son logement; vous n'y trouvrez aucun réglage utile.
En cas de problème renseignez-vous, préalablement à toute intervention, auprès d'un veritable revendeur spécialiste de la marque B&W.
Pensez que vous risquez l'électrocution si vous n'enforcez pas complètement les pôles de la prise d'alimentation, surtout lorsque vous employez un prolongateur ou un raccordélectrique.
Les fusibles d'alimentation se trouvent sur le panneau du module d'amplification. En cas de remplacement, n'utilise jamais de fusibles d'un type différent; vérifie que les valeurs indiquées sur les nouveaux fusibles sont parfaitement identiques à celles qui figurent sur les modeles d'origine.
Cet apparéil ne doit pas être raccordé à la terre.
Pour assurer une ventilation suffisante à l'amplificateur, les ailettes des radiateurs de refroidissement doivent être orientées en position verticale.
Ce subwoofer est lourd et volumineux, il doit etre manipulé par un minimum de deux personnes.
Contrôlez que les cables ne risquent pas d'être transperçés par les pointes de découplage.
Ne déplacez pas l'appareil en le faisant glisser sur ses pointes. Vous risquez de les arracher ou de creer des dégats.
Prenoz simplement garde à ne pas vous piquer.
Introduction:
Nous you remercions d'avoir besoin le Subwoofer actif B&W ASW™3000.
Depuis la creation de notre entreprise en 1966, la base invariable de notre philosophie a toujours eté la recherche de la perfection absolue. Inspirée par son fondateur, le regrette John Bowers, cette extraordinaire aventure qu'est la quête de l'absolu, n'a pas seulement debouché sur de très lourds investissements consacrés à la recherche et à l'innovation, mais aussi sur une profonde connaissance de la musique et des spécificités du son cinematographique. Cette connaissance nous permet de nous assurer que la technologie sera toujours utilisée au service du meilleur résultat possible et non à la technique pour la technique.
L'ASW™ 3000 n'a pas seulement etudié pour les installations de Home Cinéma, il conviendra naturellement à la reproduction de haute qualité des très basses fréquences de toute chaine sonore.
Ce subwoofer apporte, en plus d'une extension spectaculaire de la réponse vers l'extreme-grave, une amélioration non négligeable de la clarté de reproduction du Médium, grâce à la réduction du travail demandé aux enceintes principales.
L'ASW™ 3000 est blinde magnétique.
Vous pouvez donc l'utiliser à proximé de
votre téléviseur.
Veuillez dire attentivement et totalement cette notice avant d'utiliser votre subwoofer. Toute installation sonore recquiert un minimum d'attention et d'expérimation quand on souhaite en tirer le meilleur parti; ce manuel vous guidera dans cette voie.
Avant de raccorder le subwoofer au réseau électrique, il est important que vous ayez pris connaissance des consignes de sécurité pour que vous puissiez tenir compte de tout signe anormal ou alarmant.
Rangez ce guide de telle façon que vous puissiez le retrouver facilement pour de futures consultations.
La distribution de B&W est assuree dans plus de 50 pays a travers le monde. Nous entretenons un réseau d'importateurs selectionnes avec la plus grande attention.
Quelque soit le problème qu'un revendeur ne saurait regler, n'hésitez jamais à contacter votre agent national afin qu'il puisse vous assister.
Pour déballer aisément votre subwoofer tout en evitant le risque d'un chocolontreux, veillez proceder de la manière suivante:
Ouvrez les abhattants du carton au maximum puis returnez le colis.
Il suffit ensuite de soulever le carton pour que l'appareil sorte de l'emballage.
Nous vous conseillons de保守er le carton et ses accessoires pour toute utilisation ultérieure.
En plus de ce manuel vous trouvrez également:
Le Subwoofer
- Un sachet d'accessoires contenant:
4 pointes de découplage
4 tampons auto-adhésifs
Faisons le tour du Subwoofer (figure 2)
1 Radiateur de refroidissement
2 Connecteurs pour raccordement à une sortie préamplifiée (niveau ligne)
3 Connecteurs pour raccordement à une sortie amplifiée
4 Reglage de la fréquence de coupure du filtre passé-bas
5 Reglage du volume sonore
6 Inverseur de phase
7 Commutateur de mise en service
8 Cordon d'alimentation electrique
9 Indication de la tension d'alimentation électrique
10 Porte fusible
11 Indicateur de mise en fonction et de mise en veille
12 Logement du transformateur torique d'alimentation.
Trouver le bon emplacement
Parce qu'il ne diffuse que de très basses fréquences et parce que les informations relatives à la localisation des sons y sont nettement moins importantes, le positionnement d'un subwoofer est beaucoup moins critique que celui d'enceintes à large bande. Vous disposez donc d'un besoin plus large pour trouver l'emplacement idéal. Lesassageurs résultats sont, généralement, obtenus lorsque le subwoofer est place au milieu des enceintes satellites ou encore au voisinage immédial de l'une d'entre elles. Lorsque vous utilisez deux subwoofoers, le peux est que vous en placiez un a proximite de chaque satellite.
Placer le subwoofer derrière l'auditeur, même dans une installation "surround", procure une image généralement moins précise mais représenté un compromis acceptable quand les considérations domestiques l'emportent.
Les réflexions du son sur les parois de la pièce modifiert la qualité de reproduction de toute enceinte acoustique, car les murs et le sol qui se trouvent àproximéimmédiate amplifient les basses. Cependant et contrairement à ce qui se passé avec les modeles à large bande, vous pourrez toujours rééquilibrer la balance sonore d'un ensemble utilisant un subwoofer actif; pour cela, il suffit d'ajuster le niveau sonore du caisson de grave et tout rentrera dans l'ordre.
Il peut être tentant de rechercher l'amplification acoustique maximale en approchant le subwoofer des angles de la pierce. Ceux-ci comportent trois parois (le sol et deux murs) qui amplifient très avantageusement et très efficacement le grave. Ce procédé permet de réduire la puissance du subwoofer et le travail du haut-parleur lui-même.
C'est, cependant, une voie qu'il faudra emprunter avec beaucoup de prudence, car la position en encoignure n'est pas nécessairement la meilleure pour ce qui concerne les résonances de salle. Mal contrôlées, celles-ci peuvent ALTERER gravement la réguläre de la reponse en fréquence.
Il n'existe pas de meilleur procede que l'experimentation, chaque salle étant très différente d'une autre. Vous devrez essayer une grande variété d'emplacements avant de faire votrechoix définitif.
Utiliser un extrait musical avec une partie de bassse montant et descendant la gamme est très utile pour juger l'équilibre des graves. Ecoutez attentivement les notes très contrastées, trop faibles ou exagérément fortes.
Le fait de posseder un reproducteur de grave sépare, comme l'ASW"3000, autorise une optimisation très efficace de votre installation. Vous pourrez tener compte des résonances de la piece tout en soignant l'image stéreophonique, parce que vous pouvez adopter un emplacement spécifique différent pour le subwoofer et pour les satellites.
Si le subwoofer est place dans un espace très restreint (integre dans un meuble par exemple), cet espace devra etre ventilé afin qu'il y ait suffisamment d'air pour refroidir l'appareil; questionnez votre revendeur a ce sujet.
Un jeu de quatre pointes de découplage est fourni avec le subwoofer. Ces pointes traversent le tapis ou la moquette, dans le but de procurer une assise très ferme en recherchant un contact direct avec le sol. Lorsque vous les utilisez, vissez d'abord au maximum les écrous sur la pointe, puis vissez a fond l'ensemble pointe et écrou dans les inserts situés à la base de l'ébénisterie.
Si l'ensemble est instable, desserrez les deux pointes opposées jusqu'à l'immobilisation totale du subwoofer, puis bloquez les écrous contre les inserts.
Si l'appareil est place sur une surface sensible et fragile, préférez les tampons auto-adhésifs ou bien, placez sous chaque pointe un petit disque de protection ou une piece de monnaie.
Raccordement
Veuiliez déconnecter les apparèils du réseau électrique tant que le raccordement n'est pas totalement terminé et contrôle. Vous évitez, de cette façon, tout risque de détérioration du matériel en cours d'opération.
La fonction d'un subwoofer actif est de receivevoir le signal sonore provenant d'un préamplificateur ou d'un amplificateur puis de le filtrer pour le séparer en deux registres distincts. Le grave et l'extreme-grave sont amplifiés et diffusés par le subwoofer lui-même; le haut-grave, le Médium et l'aigu sont aiguillés vers les enceintes satellites à travers un amplificateur externe ou directement à partir du subwoofer, selon le mode d'utilisation choisi. L'ensemble des basses des canaux gauche et droit est diffusé en monophonie quand la reproduction est assuree par un seul subwoofer.
Il n'y aura pas d'alteration perceptible de l'image stéreophonique générale, si vous suive nos consels.
Notre subwoofer offre une grande flexibilité d'utilisation, car il autorise deux modes de raccordements distincts: soit à partir d'un préamplificateur, en le connectant aux embases RCA; soit à partir d'un amplificateur, en le raccordant aux connecteurs de 4 mm que vous trouvrez sur le panneau arrière. Attention! n'essayez jamais de combiner simultanément les deux modes de raccordement dans une même installation.
Si vous avez lechioix entre les deux solutions, priviligiez le raccordement a un préamplificateur.
Reportez-vous au tableau suivant afin de désir la formule de raccordement convenable.
Application: Home Cinéma
- Decodeur avec amplificateurs de puissance indépendants:
a Equipement avec sortie subwoofer: Connexions fig. 3
b Equipement sans sortie subwoofer: Connexions fig. 4
- Decodeur avec amplificateurs intégrés:
a Equipement avec sortie subwoofer: Connexions fig. 5
b Equipement sans sortie subwoofer: Connexions fig. 6
Application: en Haute-Fidélité
- Préamplificateur et amplificateurs indépendants:
a Equipement: d'un ou plusieurs subwooferen monophonie: Connexions fig. 7
b Equipement: deux subwoofoers avec signaux gauche et droit séparés: Connexions fig. 8
- Amplificateur intégré:
a Equipement: d'un ou de plusieurs subwooferen monophonie: Connexions fig. 9
b Equipement: de deux subwoofoers avec avec signaux gauche et droit séparés: Connexions fig. 10
Utilisation de plusieurs Subwooofers
L'utilisation de plusieurs subwoofoers dans une seule installation est bénéfique dans les cas suivants:
- Quand vous souhaitez maintainir une séparation stéreophonique jusqu'àux très basses fréquences.
Lorsque you'veaiz une tres grande salle a sonoriser.
Lorsque vous cherchez à obtenir une puissance sonore plus importante, particulièrement lorsque vous souhaitez reproductive les effets du Home Cinéma avec une très grande efficacité.
Lorsque vous nevez attenuer les effets génants des résonances de votre salle d'écoute.
Au cas où vous utiliseriez deux subwoofoers au sein d'une installation stereophonique, la séparation entre la voie gauche et la voie droite sera maintainue si chaque caisson de basses est place aproximé du satellite correspondant
Quand les subwoofer ne peuvent etre places de maniere ideale ou lorsquils sont raccordes a la sortie subwoofer monophonique d'un decodeur Home Cinema, il est préferable de connecter le second subwoofer directement sur le premier.
En cas de raccordement à un décodeur surround, vous n'utiliserez qu'un seul canal d'entrée sur le caisson.
Ce n'est qu'en stéreophonie que les deux voies d'entrée sont utilisées.
Double contrôle des connexions
Avant de profiter de la qualité sonore de votre nouvelle installation et d'en optimiser finement les réglages, nous vous recommendons d'effectuer un double contrôle des connexions.
Trop souvent, l'utilisateur découvert une erreur de raccordement lorsqu'il obtient un résultat sonore de medicocre qualite. Pour eviter toute perte de temps, assurez-vous donc que:
- La phase est correcte et qu'il n'y a pas d'intervension des fils positifs et négatifs (ceci ne peut se produit qu'avez les borniers de raccordement pour amplificateur). Lorsque la phase est incorrecte, vous obtiendrez un son confus, une image imprecise et instable, un manque de grave, voire une combinaison de tous ces inconveniens.
- Qu'il n'y a pas d'inversion entre les différents canaux et que chaque voie d'amplification est bien raccordée au haut-parleur correspondant. Le résultat obtenu pourrait être très singulier, par exemple: un orchestre disposé à l'envers ou, plus desastreux, le son de votre film se déplaçant dans la direction opposée à l'action visible à l'écran.
Mise en service
Nous vous recommendons demettre voursetsubwoofer en service le premier;de cette façon,les amplificateurs principaux ne risqueront pasde transmettre un eventuel transitoire decommutation.A l'inverse,pensez a eteindre lesubwoofer en dernier.
Lors de la mise sous tension, l'amplificateur intégré reste en mode veille et le témoin lumineux, situé au dessus du commutateur, rayonne une)Lumière de couleur rouge.Lorsqu'un signal sonore est détecté,l'amplificateur se met automatiquement en service;le témoin lumineux diffuse alors une)Lumière de couleur verte.
En l'absence de signal sonore pendant une période de cinq minutes, l'amplificateur revient automatiquement en position veille.
Réglages
Trois contrôleles actifs sont à votre disposition:
- Le réglage de fréquence de coupure du filtre passé-bas,
Le réglage du volume sonore,
Le commutateur de phase.
L'optimisation des réglages dépend beaucoup des caractéristiques des appareils associés à votre subwoofer. En cas d'utilisation de plusieurs caissons de grave, assurez-vous que tous leurs réglages sontidentiques.
Utilisation du subwoofer avec un contrôleur THX^® (meme non regle en mode THX®)
L'ASW™ 3000 n'est pas/agree THX®, cependant vous pouvez l'associer à un contrôleur THX*.
- Ajustez le réglage de fréquence au maximum,
- Amenez le réglage de volume à mi course car cette position correspond au niveau standard THX*,
- Commutez le réglage de la phase sur O puis reportez-vous au paragraphe "réglages fins"
Assurez-vous que la fonction subwoofer du contrôleur THX, ainsi que les filtres qui lui sont associés, sont en service. Ce n'est que lorsqu'il est règla de cette façon que votre contrôleur peut alimenter un subwoofer actif.
Lorsque vous ajusterez les niveaux de l'installation, vous devrez "impérativement" employer les réglages internes du contrôleur THX ainsi que le générateur de bruit intégré. Vous chercherez à Brokerir, à la place d'écoute et pour chacune des voies, le niveau de 75 dB spl (avec pondération C) correspondant aux specifications THX. Reportez-vous au mode d'emploi de votre contrôleur pour connaître en détails la procédure de mise en œuvre.
Si vous souhaitez obtenir un réglage de grande précision, nous vous recommendons d'acquerir l'un de ces sonomètres très abordables que l'on trouve dans les magasins de pieces détachées électroniques; il s'agit d'un instrument totalément indispensable et justement peu couâteux.
Utilisation avec d'autres décodeurs Home Cinéma:
- Si vous decodeur possede une sortie subwoofer spécialisée avec filtre passe-bas de second ordre (12 dB par octave) ou plus, reglez la fréquence du filtre passe-bas de l'ASW™ 3000 au maximum, si la sortie du decodeur ne possede pas de filtre, ajustez celui de votre subwoofer à 80 Hz.
- Reglez le volume sonore du subwoofer à mi-course.
- Commutez la Phase sur O, puis reportez-vous au paragraphe: "réglages fins"
Utilisation en pure stéréophonie:
- Réglez le filtre passée-bas à 80 Hz
- Ajustez le volume à mi course.
- Commutez la phase sur O, puis reportez-vous au paragraphe: "réglages fins".
Reglages fins
Les réglages dépendant de la coupure bassé des satellites et du positionnement de toutes les enceintes dans la salle d'écoute.
Une fréquence de coupure désisie aux alentours de 80 / 90Hz est un excellent point de départ pour maintainir une bonne séparation entre canal gauche et canal droit.
A moins d'utiliser deux subwoofoers, places au plus pres des satellites auxquels ils sont associés, le choix d'une fréquence de coupure plus élevé risque de compromètre la qualité de l'imagsténéophonique. Cette solution ne doit être envisagée qu'au cas où les performances des satellites sont particulièrement limitées dans le grave.
Si vous utilisez plusieurs caissons de grave, assurez-vous une fois encore qu'ils sont tous régles de façon similaire, en fréquence comme en phase.
Pour bien régler votre système, commencez par ajuster la puissance du subwoofer à votre goût puis affineze ce réglage en utilisant la plus large variété d'enregistements. Cette méthode est préféable si vous pouze parvenir auxassageurs résultats, car tout réglage convenant à un seul enregistrement peut se reveler très mauvais avec un autre.
Procedez en plusieurs fois, en vous menageant certaines périodes de repos etURTout effectuez toutes vos écoutes au niveau sonore le plus réaliste possible. La perception de I'équilibre tonal varie considérablement avec le niveau de reproduction et la fatigue auditive, vous limiterez ainsi les risques d'erreurs.
Vou de cevez chercher a obtenir une restitution équilibrée, sans exagération ni insuffisance des basses. Vous pouvez être améné à retoucher, légerement, la fréquence de coupure si le réglage de volume seul ne suffit pas à parvenir à l'équilibre parfait. Pour chaque nouveau réglage du filtre passé-bas, écoutez le résultat obtenu en testant chacune des deux positions du commutateur de phase. Le bon réglage de phase est celui qui procure les basses les plus puissantes il dépend evidemment des performances des satellites dans le grave et de leur position relative par rapport au(x) subwoofer(s) et à l'auditeur.
Si vous ne parvenez pas à un équilibre satisfaisant, si le grave semble gonfle ou si certaines notes sont reproduites avec exagération tandis que d'autres sont à peine audibles, c'est que vous vous trouvez, probabilité, en presence de problèmes d'interface avec la salle d'écoute. Vous aurez avantage, dans ce cas, à reconsiderer l'emplacement du subwoofer. Un simple déplacement de 15 cm peut avoir un effet spectaculaire sur la qualité sonore; essayez également de le surelever.
L'utilisation de plusieurs subwoofoers est bénéfique car elle attenue les effets de résonance de la salle. Positionnés à des places différentes, ces subwoofer excitent aussi des fréquences différentes. Les résonances sont donc moins exagérées, voire même masquées. Le son est enrichi, beaucoup plus naturel etURTout moins coloré.
Attention! une modification appréciable de la distance relative entre le ou les subwoofer, les satellites et l'auditeur nécessite, à chaque fois, un nouveau contrôle de la phase.
Si vous étés amené à modifier les raccordements entre le subwoofer et les autres apparciels, en utilisant le réseau de connecteurs pour liaison à un préamplificateur à la place des connecteurs pour liaison à un amplificateur, ou inversement, il est indispensable de contrôler à nouveau le réglage de phase. Le subwoofer compte, en effet, un filtrte passé-haut non régliable qui est destiné au raccordement idéal des satellites. La pente d'atténuation de ce filtrte passé-haut varie selon que l'on utilise le réseau pour amplificateur ou pour préamplificateur. C'est cette différence qui se traduit par une modification tout à fait normale de la phase.
Il faut également proceder à la vérification systématique du niveau du subwoofer qui peut varier selon que vous l'avez approché ou éloigné de la zone d'écoute (l'emploi du réglage interne du décodeur ou du réglage de volume du subwoofer convennant tous les deux car ils produit exactement le même effet). Ce dernier contrôle ne doit s'opérer qu'après vérification de la phase.
Entretenez vous Subwoofer
L'ebénisterie du subwoofer sera entretenue a I'aide d'un chiffon doux et sec.Vous pouvez utiliser un produit d'entretien en aerosol a condition de le vaporiser sur le chiffon, jamais directement sur l'appareil. Retirez la grille pour eviter de la tacher, tout en prenatal garde de ne pas endommager le transducteur. Cette grille se nettoie simplement avec une Brosse douce.
N'utilisez jamais le subwoofer en tant que tableasse. Pendant le fonctionnement de l'appareil tous les objets posés sur le dessus sont en mesure de vibrer et de creer des bruits parasites génants.
Evitez, tout particulierement, de renverser du liquide (boissons ou eau d'un vase).
Si vous ne doivent pas employerer votre subwoofer pendant une assez longue période, pensez à le déconnecter du réseau électrique.
