MIX 3 USB - Table de mixage audio JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DJ USB
Caractéristiques techniques principales	3 canaux, compatible avec les logiciels de mixage, interface MIDI
Alimentation électrique	Alimentation par USB
Dimensions approximatives	320 mm x 220 mm x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec Windows et macOS, fonctionne avec la plupart des logiciels DJ
Type de batterie	Non applicable (alimentation par USB)
Tension	Non applicable (alimentation par USB)
Puissance	Consommation faible via USB
Fonctions principales	Mixage audio, contrôle des effets, intégration MIDI
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour les réparations
Informations générales	Idéal pour les DJ débutants et intermédiaires, léger et portable

FOIRE AUX QUESTIONS - MIX 3 USB JBSYSTEMS

Comment connecter le JBSYSTEMS MIX 3 USB à mon ordinateur ?

Pour connecter le JBSYSTEMS MIX 3 USB à votre ordinateur, utilisez un câble USB pour relier le mixeur à un port USB disponible sur votre PC ou Mac. Une fois connecté, le système devrait être reconnu automatiquement.

Pourquoi le son ne sort pas lorsque je joue de la musique ?

Assurez-vous que le volume du mixeur est suffisamment élevé et que les sorties sont correctement connectées à vos haut-parleurs ou à votre système audio. Vérifiez également que le bon périphérique de sortie audio est sélectionné sur votre ordinateur.

Comment régler le niveau de gain sur le JBSYSTEMS MIX 3 USB ?

Utilisez le bouton de gain situé sur chaque canal du mixeur pour ajuster le niveau de gain. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer.

Le mixeur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Si le mixeur ne s'allume toujours pas, essayez de le brancher sur une autre prise ou contactez le service client.

Comment utiliser les effets audio sur le JBSYSTEMS MIX 3 USB ?

Pour utiliser les effets audio, activez l'effet souhaité à l'aide des boutons dédiés sur le panneau de contrôle. Ajustez le niveau d'effet à l'aide du bouton de réglage correspondant pour obtenir le son désiré.

Puis-je utiliser le JBSYSTEMS MIX 3 USB avec un logiciel de DJ ?

Oui, le JBSYSTEMS MIX 3 USB est compatible avec la plupart des logiciels de DJ. Assurez-vous d'installer les pilotes nécessaires si requis et configurez le logiciel pour qu'il reconnaisse le mixeur comme périphérique d'entrée/sortie.

Comment mettre à jour le firmware du JBSYSTEMS MIX 3 USB ?

Visitez le site web du fabricant pour vérifier s'il existe une mise à jour du firmware. Suivez les instructions fournies pour télécharger et installer la mise à jour sur votre appareil.

Quel type de câbles dois-je utiliser avec le JBSYSTEMS MIX 3 USB ?

Utilisez des câbles audio de haute qualité, tels que des câbles TRS ou XLR, pour connecter des microphones et des instruments. Pour les connexions USB, utilisez un câble USB standard compatible avec votre ordinateur.

MODE D'EMPLOI MIX 3 USB JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez dire mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTER D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 9 entrées sur 4 canaux (6 lignes ou 3 lignes + 3 phonos, 1 micro, 2 USB)
• 2 connexions USB bidirectionnelles
  1 micro DJ séparate avec talkover
• 1 sortie Master + 1 sortie enregistrement
• Contrôle du Gain, des aigus, médiums et basses sur les canaux 1, 2 & 3
  Crossfader facilement replacable
• Curseurs DJ de type «steel rail» de haute qualité, avec un déplacement/agréable au toucher (curseurs dotés de rails en acier pour une plus longue durée de vie)
• VU-mètres LED
• Pré écoute « Pre-fader » avec option cue mix

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifier le contenu:

Vérifiez que l'emballage contienne les différents éléments:

Table de mixage
Mode d'emploi
Adaptateur CA

INSTRUCTIONS DE SECURITE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens

qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit tous jours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour évitier tout risque de chocolélectrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appeareil n'est pas complètement isolé du courant 230V!
• Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19". Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coupes lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyer en frottant à l'aide d'un chiffon deux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

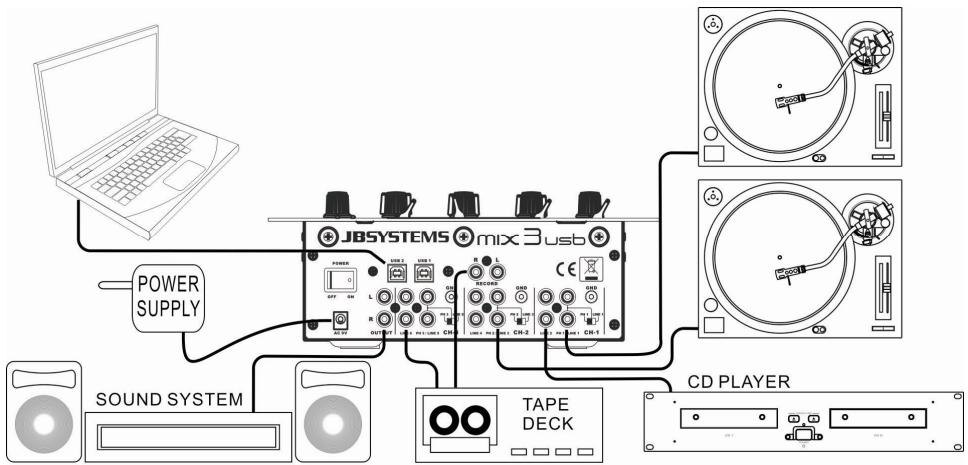

CONNEXIONS

A l'exception des connctions micro et casque, toutes les connexions sont au standard Cinch. Utilisez des cables cinch/cinch de bonne qualite afin d'éviter un son de mauvaise qualité.

Pour plus d'informations sur les connexions, voyagez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, videos, ...

Les deux connexions USB seront détectées par toute ordinateur en tant que cartes son. Ces connexions sont bidirectionnelles : elle autorisent donc simultanément la lecture et l'enregistrement.

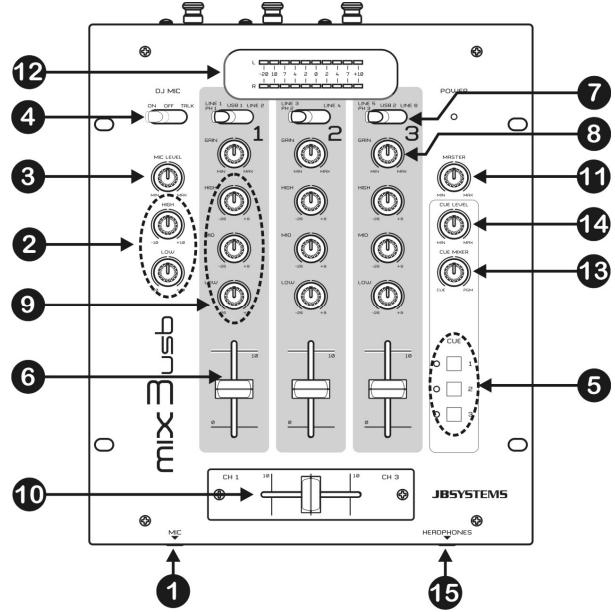

CONTROLES ET FONCTIONS (FACE AVANT)

1. DJ MIC INPUT JACK: Accepte les micros asymétriques pourvus d'un connecteur jack mono de 1/4 ". Cette entrée est principalement utilisé pour le micro DJ.
2. REGLAGE DE TONALITE à 2 bandes: la fréquence du micro DJ peut être régle avec une portée de +/-10dB.
3. DJ MIC LEVEL: Est utilisé pour régler le niveau du micro DJ.
4. INTERRUPEUR MICRO:Voici les 3 fonctions:

OFF: le micro est coupé.
ON: le micro est allumé.
TALK OVER: mic allumé; le niveau de tous les autres canaux diminuè d'environ -14dB

1. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-3) que vous pouze pré écouter par la sortie casque. Si vous enforcez plusieurs touches Cue, il est possible d'obtenir un son mixé des sources sélectionnés.

2. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément.

3. SELECTEUR DE SOURCE D'ENTREE: est utilisé pour sélectionner la source d'entrée exacte pour chaque canal: Phono, line ou USB.

4. GAIN LEVEL: règle le niveau d'entrée de chaque canal.

5. Réglage de TONALITE à 3 bandes: la fréquence de chaque canal peut être régle séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (étéint)

6. CROSSFADER: avec ce curseur vous pouvez mixer les canaux 1 & 3. Le crossfader ne fonctionnera que si vous avez regles les curseurs des canaux (6) selectionnés au niveau désiré!

7. NIVEAU MASTER: est utilisé pour régler le niveau de la sortie Master.

8. VU METRES MASTER: affiche le niveau de sortie. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VUMètre.

9. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entrée dans la sortie casque (15):

10. Mettez le curseur complètement à gauche pour pré écouter le signal PFL sélectionné (7).

11. Mettez le curseur complètement à droite pour écouter la sortie master.
12. Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.

Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.

1. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
2. HEADPHONE jack: Vous pouvez pré écouter toutes les entrées/sorties en connectant n'importe que casque stéreo moderne à ce jack de 6.3mm.
3. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé quand la table de mixage est allumée.

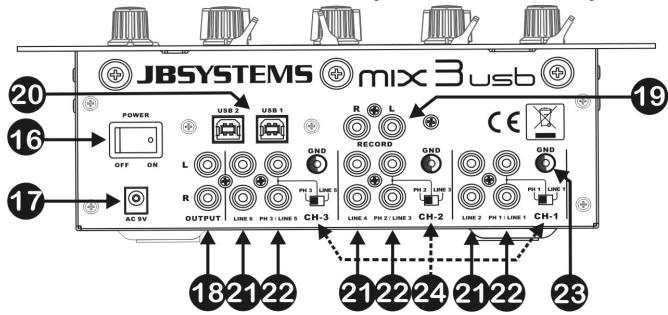

CONTROLES ET FONCTIONS (FACE ARRIERE)

1. CABLE D'ALIMENTATION: connectez l'adaptateur AC, fourni avec l'appareil, à cette entrée. Vérifiez toujours si le cable n'est pas endommagé avant de l'utiliser!
2. SORTIE MASTER: Utilizez cette sortie pour connecter des amplificateurs.
3. RECORD OUTPUT: transmit le même signal que les sorties master, mais n'est pas influencé par le niveau du master. Il est utilisé pour brancher un enregistreur analogique. Vous pouvez également connecter un ordinateur pour effectuer un enregistrement digital direct, veuillagez vous reporter pour cela au N° 20, 'Connexions USB'.
4. CONNXIONS USB : deux connexions USB bidirectionnelles (USB1 pour le CH1 et USB2 pour le CH3). Vous pouze connecter n'importequel ordinateur via ces connexions USB. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Etant donné que les deux ports USB sont bidirectionnels, vous étés en mesure de reproduire de la musique au départ de votre ordinateur et de mélanger cette musique avec d'autres sources comme celles d'un lecteur CD, d'un phono, etc... Mais en même temps, vous pouze également enregistrer votre 'mix' dans votre ordinateur via cette même connexion USB!
5. LINE INPUT CHANNELS: est utilise pour connecter un signal audio du niveau Line.
6. PHONO/LINE INPUT CHANNELS: est utilisée pour connecter une platine vinyle ou un signal audio du niveau Line. Utilisez l'interrupteur (24) pour changer une entrée ligne en entrée phono.
7. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d'un connecteur de masse (GND). Il est conséilé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un cable de masse, vous ne doivent pas utiliser ce connecteur.
8. INTERRUPEUR PHONO/CD: cet interrupteur vous offre la possibilité de selectionner soit l'entrée CD, soit l'entrée phono.

REEMPLACEMENT DU CROSS FADER

Voici la Procedure pour changer le crossfader:

• Retirer le bouton du crossfader.
• Retirez les 2 vis qui maintainent le crossfader.
• Retirez délicatement le curseur et le plateau de leur emplacement.
• Débranchez le cable du crossfader (tirez sur le connecteur, PAS sur le cable!)
• Branchez le nouveau crossfader sur le cable.
• Remetre le crossfader et son petit plateau en place à l'aide des 2 vis.

C'est fait!

CHARACTERISTIQUES TECHNIQUES

Alimentation:	AC 9V / 1A ~Utilizez l'adaptateur spécial !
Réponse de fréquence:	20-20.000Hz (+/-2dB)
DHT + bruit:	<0.02% @ 1kHz, 0dB, charge = 100kΩ
S/N Ratio (IHF-A):	>87dB @ 1kHz.
Connexions USB :	USB 2.0 bidirectionnelle (44,1 kHz/16bit) compatible Windows® & Mac OS®
Câble USB (pas inclusif):	L_max = 3m
Entrées micro:	3,16mV @ 2,2kΩ
Entrées Line/CD:	320mV @ 50kΩ
Entrées Phono:	3,16mV @ 47kΩ
Sortie Record:	1,68V @ 1kΩ
Sortie Master:	1.68V @ 1kΩ unbal.
Talkover:	0dB → -14dB
Contrôle de tonalité des canaux :	+9dB / -26dB (70Hz, 1kHz, 13kHz)
Contrôle de tonalité du micro DJ :	+10dB / -10B (100Hz, 10kHz)
Casque:	1,12V@32Ω
Dimensions:	254(L) x 82,5(H) x 308(P) mm
Poids:	3,4kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
