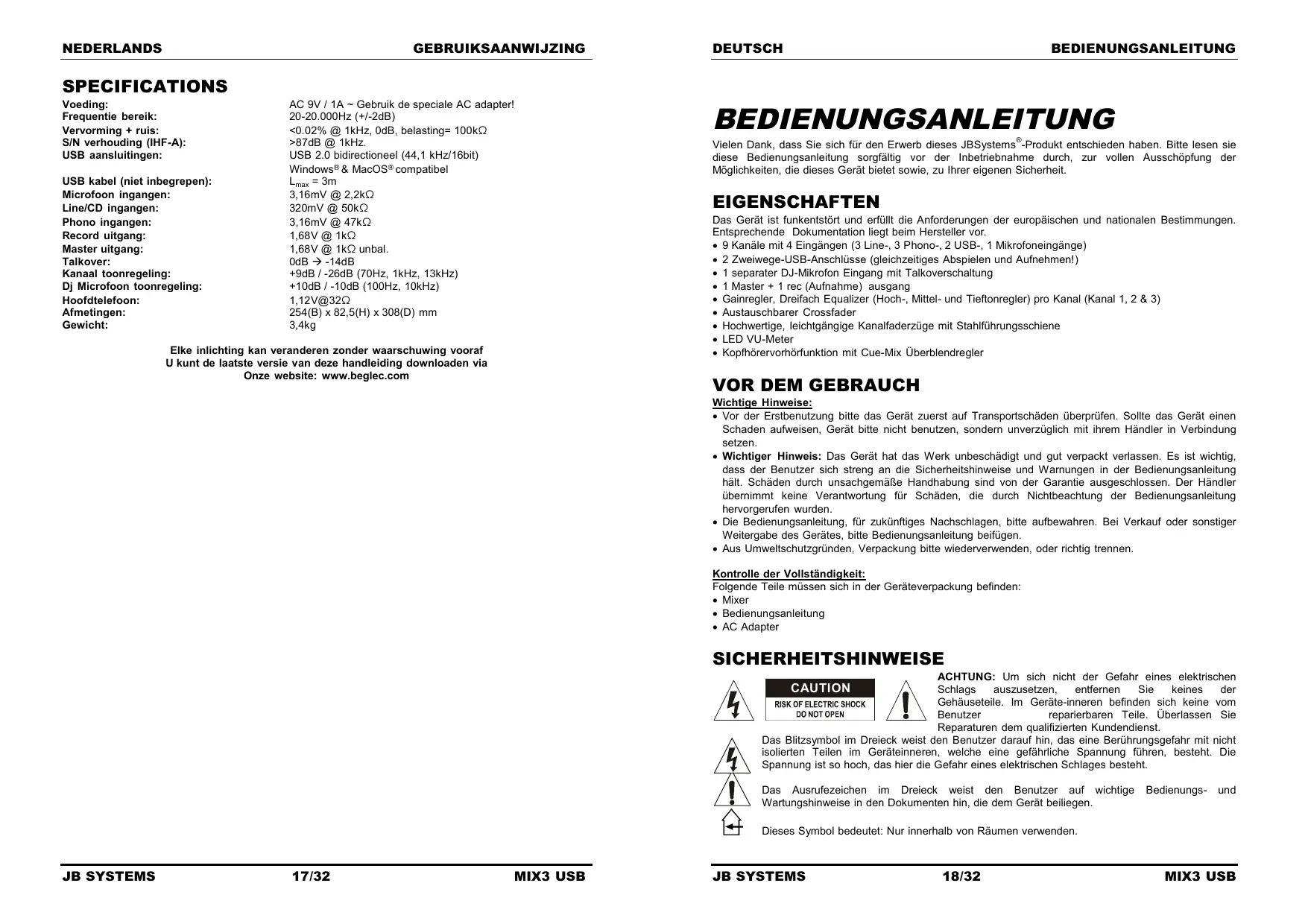

DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ®

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.  9 Kanäle mit 4 Eingängen (3 Line-, 3 Phono-, 2 USB-, 1 Mikrofoneingänge)  2 Zweiwege-USB-Anschlüsse (gleichzeitiges Abspielen und Aufnehmen!)  1 separater DJ-Mikrofon Eingang mit Talkoverschaltung  1 Master + 1 rec (Aufnahme) ausgang  Gainregler, Dreifach Equalizer (Hoch-, Mittel- und Tieftonregler) pro Kanal (Kanal 1, 2 & 3)  Austauschbarer Crossfader  Hochwertige, leichtgängige Kanalfaderzüge mit Stahlführungsschiene  LED VU-Meter  Kopfhörervorhörfunktion mit Cue-Mix Überblendregler

VOR DEM GEBRAUCH Wichtige Hinweise:  Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen.  Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.  Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen.  Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. Kontrolle der Vollständigkeit: Folgende Teile müssen sich in der Geräteverpackung befinden:  Mixer  Bedienungsanleitung  AC Adapter

SICHERHEITSHINWEISE ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

CAUTION Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

                  

BEDIENUNGSANLEITUNG Dieses Symbol bedeutet: Klasse II Dieses Symbol bedeutet: Achtung! Klassifizierung Bedienungsanleitung lesen! Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Minimalabstand um das Gerät für ausreichende Kühlung = 5cm. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt. Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befindet. Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

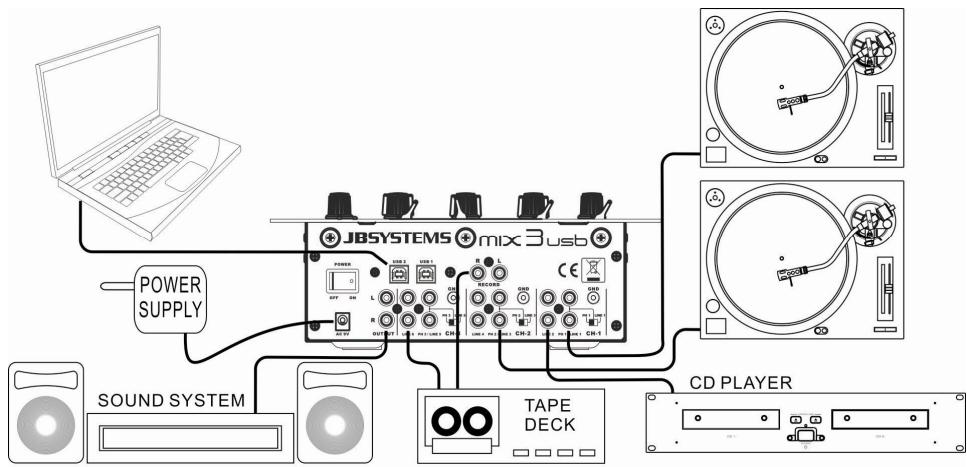

DEUTSCH BEDIENUNGSANLEITUNG ANSCHLÜSSE Außer für Mikrofon und Kopfhörer Ausgängen sind alle Anschlüsse in Chinch ausgelegt. Verwenden Sie hochwertige Chinch – Chinch Kabel um eine bessere Klangqualität zu erreichen. Für weitere Informationen über die Anschlüsse lesen sie das nächste Kapitel. Vergewissern Sie sich das dass Gerät ausgeschaltet ist, bevor sie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „ Line Eingänge“, das sind Eingänge bis zu 2V. Das beinhaltet Tuner, Video, CD Player usw. Beide USB-Anschlüsse werden von Ihrem PC als eine Soundkarte erkannt. Es handelt sich hierbei um Zweiwege Anschlüsse (gleichzeitiges Musik-Abspielen/-Aufnehmen)

ANSCHLÜSSE UND FUNKTIONEN (VORDERANSICHT)

INSTALLATIONSANLEITUNG:  Stellen Sie das Mischpult in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.  Plazieren und benutzen Sie das Mischpult für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., könnte es die Funktion des Gerätes beeinträchtigen.  Das Gerät kann in 19“ Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Löcher.  Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.  Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen. REINIGEN DES MISCHPULTES: Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel für das Mischpult. Die Oberfläche des Gerätes könnte zerstört werden.

MIX3 USB DEUTSCH BEDIENUNGSANLEITUNG

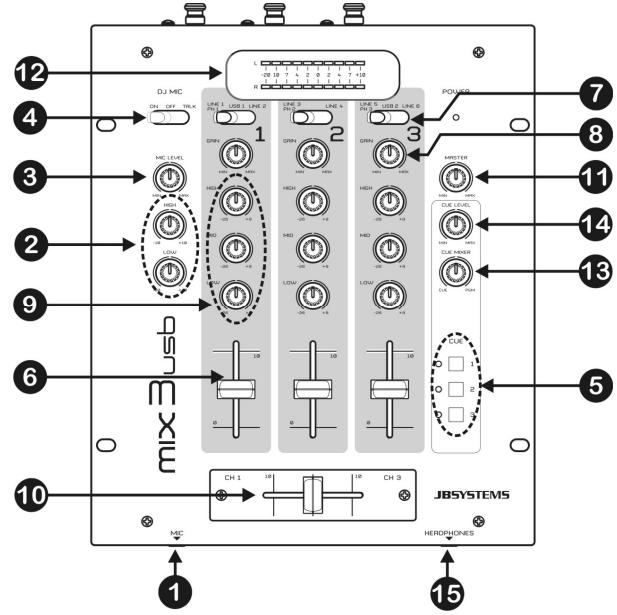

1. DJ MIKROFON EINGANG: zum Anschluss des DJ-Mikrofon. 2. ZWEIFACH KLANGREGELUNG: Der Klang des Mikrofons kann über die 2 separaten Frequenzregler im Bereich von +/-10 dB angepasst werden. 3. DJ MIKROFON LAUTSTÄRKE: Lautstärkeregler für das DJ-Mikrofon. 4. MIC ON/OFF/TALKOVER: Mikrofonschalter  OFF: Mikrofon ausgeschaltet  ON: Mikrofon eingeschaltet  TALK OVER: MIKROFON eingeschaltet. Die Lautstärke aller anderen Kanäle wird um ca. 14dB abgesenkt 5. PFL TASTER: Durch drücken dieser Taster können Sie die Kanäle 1 – 3 mittels eines angeschlossenen Kopfhörers Abhören während der Wiedergabe eines anderen Kanals über den Masterausgang zur Lautsprecheranlage. Es können mehrere PFL-Taster gleichzeitig aktiviert sein und so gemixt und gemeinsam abgehört werden. 6. KANALFADER: Mit diesem Schieberegler kann man für jeden Kanal die Lautstärke separat anpassen. 7. EINGANGSWAHLSCHALTER: Mit diesem Schalter wählen Sie die gewünschte Eingangsquelle ob Phono, Line, oder USB. 8. GAIN REGLER: Mittels dieses Drehreglers gleichen Sie den Eingangspegel des angeschlossenen Audiogerätes. 9. DREIFACH KLANGREGELUNG: Über drei Frequenzbänder kann der Klang in einem Bereich von -26 dB bis +12 dB verändert oder angeglichen werden. In der Mittelstellung ist der Klang unverändert also inaktiv. 10. CROSSFADER: Mit dem Crossfader können Sie die Kanäle 1 & 3 überblenden. Der Crossfader funktioniert nur, wenn die Schiebefader (6) der ausgewählten Kanäle hochgezogen sind. 11. MASTER REGLER: Steuert die Gesamtlautstärke des Master Ausgangs. 12. MASTER VU ANZEIGE: Optische Lautstärkeanzeige in dB des Master Ausgangs. Sie sollten die 0 dB Marke = 100% nicht überschreiten! Wenn die roten LEDs aufleuchten kann das Audiosignal übersteuert und verzerrt sein! 13. CUE MIX: Mit diesem Überblendregler können Sie das Lautstärkeverhältnis auf dem Kopfhörerausgang (15) zwischen Master Signal und Vorhörkanal bestimmen:  Drehen Sie den Drehknopf in die linke Position und Sie hören nur das Signal des über PFL Taste (7) angewählten Kanals.  Drehen Sie den Drehknopf in die extreme rechte Position um das Master Signal abzuhören.  Wenn Sie den Drehknopf in eine Position zwischen dem linken und dem rechten Anschlag stellen, wird das Master Signal mit dem PFL Signal gemischt. Das Mischungsverhältnis verändern Sie durch drehen nach links oder rechts. So können Sie Ihren Audiomix überprüfen, bevor Sie diesen über die Beschallungsanlage wiedergeben. 14. CUE LEVEL: Steuert die Lautstärke des Kopfhörerausgangs (26). 15. KOPFHÖRERBUCHSE: Sie können über diesen Ausgang alle Kanäle und Masterausgänge abhören wenn Sie einen Stereo-Kopfhörer an diese 6,3mm Buchse anschließen. 16. NETZSCHALTER: Dient zum ein- und ausschalten des Mischpults. Wenn die blaue LED leuchtet ist das Mischpult eingeschaltet.

ANSCHLÜSSE UND FUNKTIONEN (RÜCKSEITE)

DEUTSCH BEDIENUNGSANLEITUNG

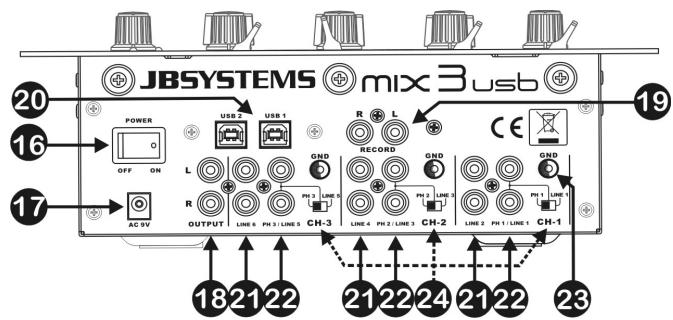

17. NETZKABEL: Verbindet den mitgelieferten AC Adapter mit diesem Gerät Sollte das Kabel beschädigt sein dürfen sie auf keinen fall das Gerät benutzen! Wenden Sie sich bitte an einen Fachmann oder den Hersteller um die Beschädigung des Netzkabels zu beheben! 18. MASTER AUSGANG: Diese Ausgang verwenden Sie bei Verstärkern. 19. RECORD AUSGANG: Gibt das gleiche Audiosignal wie die Masterausgänge raus, bleibt jedoch im Pegel von diesen unbeeinflusst! Schließen Sie hier Ihr Aufnahmegerät an. Sie können auch einen PC für eine Direkt-Digitalaufnahme anschließen, siehe USB-Anschlüsse (20). 20. USB-ANSCHLÜSSE: zwei Zweiwege-USB-Anschlüsse (USB1 für K1 ~ USB2 für K3). Sie können gleich welchen PC über diese USB-Anschlüsse anschließen. Der Mac-PC wird Ihren Mixer als eine Soundkarte erkennen, normalerweise sind keine Treiber notwendig. Da beide USB-Ports bidirektional sind, haben Sie die Möglichkeit Musik auf Ihrem PC abzuspielen und die Musik mit anderen Quellen wie CD, Schallplatte, usw. zu mischen. Gleichzeitig können Sie Ihre Mischung mit demselben USB-Anschluss auf ihrem PC aufnehmen! 21. LINE EINGANGSBUCHSEN: An diesen Eingang können Sie eine Linequelle anschließen. 22. PHONO/LINE EINGANGSBUCHSEN: An diesen Eingang können Sie entweder einen Plattenspieler (Phono) oder eine Linequelle anschließen. Mit dem Wahlschalter (24) auf der Rückseite können Sie zwischen CD und Plattenspieler umschalten. 23. MASSEANSCHLUSSKLEMME (GROUND): Die meisten Plattenspieler verfügen über ein Masseanschlusskabel. Verbinden Sie dieses mit dem Masseanschluss. Sollte der Plattenspieler über kein Massekabel verfügen so hat er wahrscheinlich einen Lineausgang. Diesen dürfen Sie dann nicht mit den Phonoeingängen verbinden. 24. PHONO/CD UMSCHALTER: Hiermit können Sie zwischen CD und Plattenspieler umschalten.

WECHSELN DER CROSS FADER Das müssen Sie bei Wechsel des Crossfaders beachten:  Entfernen Sie den Knopf des Faders.  Lösen Sie die 2 Schrauben, mit denen der Crossfader befestigt ist.  Entfernen Sie den defekten Fader, sowie die Abdeckung.  Lösen Sie das Kabel durch Ziehen des (Ziehen Sie am Stecker, nicht am Kabel!)  Stecken Sie den Stecker in den neuen Crossfader.  Montieren Sie den Crossfader wieder mit den 2 Schrauben. Fertig!

TECHNISCHE DATEN Spannungsversorgung: Frequenzbereich: THD + noise: Signalrauschabstand (IHF-A): USB-Anschlüsse: USB Kabel (nicht inclusiv): Mikrofoneingänge: Line/CD Eingänge: Phono Eingänge: Record Ausgänge: Master Ausgang: Talkover: Kanal Frequenzeinstellung: DJ Mikro Frequenzeinstellung: Kopfhörer: Abmessungen: Gewicht:

AC 9V/1A: Besonderer AC Adapter muss benutzt werden! 20-20.000Hz (+/-2dB) <0.02% @ 1kHz, 0dB, load=100 kΩ >87dB @ 1kHz. USB2.0 zweiwege(44,1kHz/16bit) Windows® & MacOS® kompatibel Lmax = 3m 3,16mV @ 2,2kΩ 320mV @ 50kΩ 3,16mV @ 47kΩ 1,68V @ 1kΩ 1.68V @ 1kΩ unsymmetrisch. 0dB  -14dB +9dB / -26dB (70Hz, 1kHz, 13kHz) +10dB / -10dB(100Hz, 10kHz) 1,12V@32Ω 254(W) x 82,5(H) x 308(D) mm 3,4kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
