GEBRUIKSAANWIJZING MIX 3 USB JBSYSTEMS

(curseurs dotés de rails en acier pour une plus longue durée de vie)  VU-mètres LED  Pré écoute « Pre-fader » avec option cue mix

AVANT L'UTILISATION Quelques instructions importantes:

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également.  Afin de protéger l’environnement, merci de recycler les emballages autant que possible. Vérifier le contenu: Vérifiez que l'emballage contienne les différents éléments:  Table de mixage  Mode d'emploi

 Adaptateur CA JB SYSTEMS

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil. Ce symbole signifie : uniquement pour usage à l'intérieur.

 Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages. Cet appareil est destiné à une utilisation à l’intérieur uniquement. Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez immédiatement de la source d’alimentation. Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait. Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement. Ne pas laisser l'appareil à portée des enfants. Les personnes non expérimentées ne doivent pas utiliser cet appareil. La température ambiante maximale d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette température. Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm. Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des réparations. Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l’arrière de l’appareil. La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment. Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles ! Quand l’interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V ! Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l’appareil. Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. En dehors du fusible principal, il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur. Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques !

 Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.

 Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,… pourrait affecter ses performances et même endommager l'appareil.  L'appareil peut être installé dans un rack 19''. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.  En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.  Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil. NETTOYAGE: Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

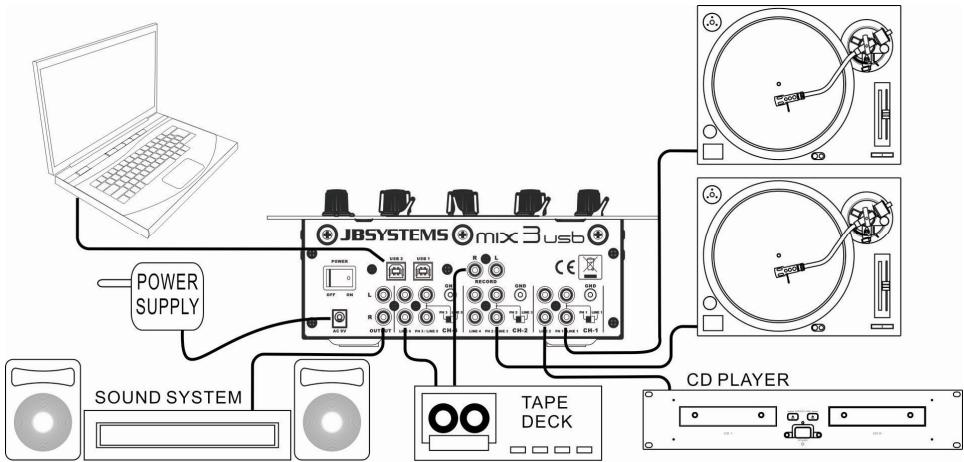

CONNEXIONS A l'exception des connections micro et casque, toutes les connexions sont au standard Cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité.

Pour plus d'informations sur les connexions, voyez le chapitre suivant. Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou “line inputs”. Il s'agit en fait d'un terme générique pour désigner des entrées allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, vidéos, … Les deux connexions USB seront détectées par votre ordinateur en tant que cartes son. Ces connexions sont bidirectionnelles : elle autorisent donc simultanément la lecture et l'enregistrement.

16. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé quand la table de mixage est allumée.

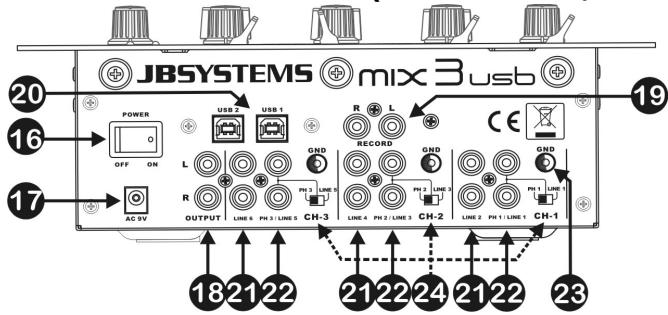

CONTROLES ET FONCTIONS (FACE ARRIERE)

1. DJ MIC INPUT JACK: Accepte les micros asymétriques pourvus d’un connecteur jack mono de 1/4”.

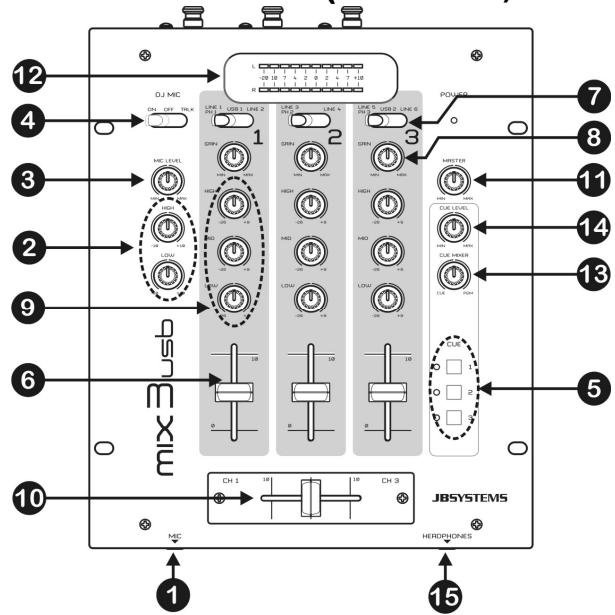

Cette entrée est principalement utilisée pour le micro DJ. 2. REGLAGE DE TONALITÉ à 2 bandes: la fréquence du micro DJ peut être réglé avec une portée de +/10dB. 3. DJ MIC LEVEL: Est utilisé pour régler le niveau du micro DJ. 4. INTERRUPTEUR MICRO: Voici les 3 fonctions:  OFF: le micro est coupé.  ON: le micro est allumé.  TALK OVER: mic allumé; le niveau de tous les autres canaux diminue d'environ -14dB 5. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-3) que vous voulez pré écouter par la sortie casque. Si vous enfoncez plusieurs touches Cue, il est possible d’obtenir un son mixé des sources sélectionnés. 6. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément. 7. SELECTEUR DE SOURCE D’ENTRÉE: est utilisé pour sélectionner la source d’entrée exacte pour chaque canal: Phono, line ou USB. 8. GAIN LEVEL: règle le niveau d’entré de chaque canal. 9. Réglage de TONALITÉ à 3 bandes: la fréquence de chaque canal peut être réglé séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (éteint) 10. CROSSFADER: avec ce curseur vous pouvez mixer les canaux 1 & 3. Le crossfader ne fonctionnera que si vous avez réglés les curseurs des canaux (6) sélectionnés au niveau désiré! 11. NIVEAU MASTER: est utilisé pour régler le niveau de la sortie Master. 12. VU MÈTRES MASTER: affiche le niveau de sortie. Faites attention que les niveaux ne dépassent pas 0dB (ou 100%). Le son risque d’être déformé si le niveau du signal entre dans la zone rouge du VUmètre. 13. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n’importe quel canal d’entré dans la sortie casque (15):  Mettez le curseur complètement à gauche pour pré écouter le signal PFL sélectionné (7).  Mettez le curseur complètement à droite pour écouter la sortie master.  Mettez le curseur dans une autre position pour écouter le mixage des deux signaux. Cette option vous permet de vérifier votre mixage avant que vous l’envoyiez vers la sortie master.

20. CONNEXIONS USB : deux connexions USB bidirectionnelles (USB1 pour le CH1 et USB2 pour le CH3).

Vous pouvez connecter n'importe quel ordinateur via ces connexions USB. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Etant donné que les deux ports USB sont bidirectionnels, vous êtes en mesure de reproduire de la musique au départ de votre ordinateur et de mélanger cette musique avec d'autres sources comme celles d'un lecteur CD, d'un phono, etc … Mais en même temps, vous pouvez également enregistrer votre 'mix' dans votre ordinateur via cette même connexion USB ! 21. LINE INPUT CHANNELS: est utilisée pour connecter un signal audio du niveau Line. 22. PHONO/LINE INPUT CHANNELS: est utilisée pour connecter une platine vinyle ou un signal audio du niveau Line. Utilisez l’interrupteur (24) pour changer une entrée ligne en entrée phono. 23. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d’un connecteur de masse (GND). Il est conseillé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d’un câble de masse, vous ne devez pas utiliser ce connecteur. 24. INTERRUPTEUR PHONO/CD: cet interrupteur vous offre la possibilité de sélectionner soit l’entrée CD, soit l’entrée phono.

REMPLACEMENT DU CROSS FADER Voici la procédure pour changer le crossfader:

 Retirer le bouton du crossfader.  Retirez les 2 vis qui maintiennent le crossfader.  Retirez délicatement le curseur et le plateau de leur emplacement.  Débranchez le câble du crossfader (tirez sur le connecteur, PAS sur le câble!)  Branchez le nouveau crossfader sur le câble.  Remettre le crossfader et son petit plateau en place à l'aide des 2 vis. C'est fait!

 No coloque en el aparato fuentes de llamas, como velas encendidas.  No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la unidad.  Evite el uso en ambientes con polvo y limpie la unidad regularmente.  Mantenga la unidad lejos de los niños.  Las personas sin experiencia no deben utilizar este aparato.  La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a temperaturas ambiente superiores.  La distancia mínima alrededor del aparato para una ventilación suficiente debe ser de 2 cm.  Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes de comenzar el mantenimiento.  La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con la regulaciones sobre seguridad eléctrica y mecánica de su país.  Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.  La entrada de toma deberá permanecer operativa para la desconexión de la red eléctrica.  El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de servicio o personas cualificadas para evitar cualquier peligro.  ¡Nunca deje que el cable de alimentación entre en contacto con otros cables!  Aunque el interruptor de alimentación esté en posición desconectada OFF, la unidad no estará completamente desconectada de la red eléctrica.  Para evitar descargas eléctricas, no abra la cubierta. Aparte del fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.  Nunca repare un fusible ni derive el soporte del fusible. ¡Reemplace siempre el fusible dañado por un fusible del mismo tipo y especificación eléctrica!  En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente.  Utilice el embalaje original cuando tenga que transportar el dispositivo.  Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad. PAUTAS PARA LA INSTALACIÓN:  Instale la unidad en un lugar bien ventilado donde no esté expuesta a altas temperaturas o humedad.  Colocar y utilizar la unidad durante largos periodos de tiempo cerca de fuentes que generen calor tales como amplificadores, focos, etc. afectará a su rendimiento y podría incluso dañarla.  La unidad puede montarse en racks de 19 pulgadas. Fije la unidad utilizando los 4 agujeros para tornillo en el panel frontal. Asegúrese de que los tornillos son del tamaño adecuado. (Los tornillos no están incluidos). Tenga cuidado para reducir los golpes y las vibraciones durante el transporte.  Cuando esté instalada en una cabina o estuche de transporte, asegúrese de que exista una buena ventilación para facilitar la evacuación de calor de la unidad.  Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitación cálida después del transporte. La condensación impide algunas veces que la unidad funcione a pleno rendimiento. LIMPIEZA DE LA MEZCLADORA: Limpie con un paño pulido ligeramente empapado en agua. No deje entrar agua en la unidad. No utilice líquidos volátiles como bencina o diluyente, puesto que dañarán la unidad.

Este símbolo indica: Aparato de seguridad

 Coloque el botón en la posición extrema hacia la derecha para escuchar la salida master.

 Coloque el botón en cualquier otra posición para escuchar un mezcla de dos señales. Esta opción le permite verificar su mezcla antes de colocarla en la salida master. 14. NIVEL DE CUE: Se utiliza para controlar el nivel de salida de la salida de los audífonos. 15. Jack DE LOS AUDÍFONOS: Puede monitorear todas las entradas/salidas cuando conecta cualquier audífono estéreo moderno en este jack de 6.3 mm. 16. Interruptor de alimentación: Se utiliza para encender o apagar la mezcladora. El led azul se ilumina cuando la mezcladora se enciende.

CONTROLES Y FUNCIONES (TRASERA)

El selector de señal de entrada (24) determina que nivel de señal se activará. 23. CONEXIÓN A TIERRA (GND): Muchas tornamesas tienen una conexión GND. Es preferible conectar esta señal de tierra al conector GND. Si su tornamesa no cuenta con un cable de conexión a tierra, no tiene que utilizar este conector. 24. INTERRUPTOR PHONO/CD: este interruptor le ofrece la posibilidad de seleccionar la entrada CD o la entrada platino vinilo.

CAMBIAR EL CROSS FADER Tiene que llevar a cabo lo siguiente para cambiar el cross fader:

Salida de grabación: Salida Master: Emisión: Controles de tono de canal: Controles de tono del Micro DJ: Audífonos: Dimensiones: Peso:
