FLEXI LED - Éclairage LED JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ruban LED flexible
Marque	JBSYSTEMS
Modèle	FLEXI LED
Version	RGB ou couleur unique
Longueur	5 mètres
Largeur	10 mm (standard)
Indice de protection	IP65 (revêtement PU)
Tension d'alimentation	24 V CC, anode commune
Consommation électrique	6,5 W/m (RGB : 2,2 W/m par couleur)
Type de LED	5050 SMD (3 en 1 pour RGB)
Espacement des LED	Tous les 10 cm (3 LED par groupe)
Découpage possible	Tous les 10 cm (lignes de repère)
Température ambiante max	40 °C
Usage	Intérieur uniquement
Fonctions principales	Éclairage décoratif RGB ou blanc, gradation possible avec LED Manager
Installation mécanique	Par adhésif double face, vis ou agrafes (revêtement silicone inclus)
Connexion électrique	Fils soudés (4 fils pour RGB, 2 pour couleur unique)
Compatibilité	Gamme LED Managers JB Systems, LED PSU 50W/24V pour version couleur unique
Entretien et nettoyage	Débrancher avant entretien ; nettoyer avec un chiffon doux et produit pour verres
Sécurité	Ne pas exposer à la pluie/humidité ; ne pas utiliser en extérieur ; éviter les chocs
Réparabilité	Ruban remplaçable ; connexions par soudure pour extension ou réparation
Informations générales	Garantie non applicable en cas de mauvaise utilisation ; manuel disponible sur beglec.com

FOIRE AUX QUESTIONS - FLEXI LED JBSYSTEMS

Comment couper le ruban FLEXI LED à la longueur souhaitée ?

Le ruban peut être coupé tous les 10 cm aux repères blancs à l'aide d'un cutter ou d'un couteau bien aiguisé. Veillez à couper exactement sur la ligne pour ne pas endommager les LED.

Quel type d'alimentation dois-je utiliser pour le FLEXI LED ?

Le ruban fonctionne en 24 V CC. Pour la version RGB, utilisez un LED Manager de JB Systems. Pour la version couleur unique, vous pouvez utiliser le LED PSU 50W/24V pour une solution économique, ou un LED Manager si vous souhaitez la gradation.

Puis-je installer le ruban à l'extérieur ?

Non, l'appareil est conçu pour un usage intérieur uniquement. Bien qu'il ait un indice IP65, l'installation électrique doit être protégée de l'humidité et des intempéries. Utilisez-le dans des endroits secs et à l'abri de la pluie.

Comment connecter le ruban à un LED Manager ?

Dénudez les fils du ruban : pour la version RGB, connectez les 4 fils aux sorties correspondantes (+24V, R, G, B). Pour la version couleur unique, connectez le fil rouge au +24V et l'autre fil à une sortie couleur (R, G ou B) selon la couleur souhaitée.

Puis-je utiliser plus de 5 mètres de ruban ?

Non, la longueur maximale par ruban est de 5 mètres. Pour des longueurs supérieures, branchez plusieurs rubans en parallèle (jamais en série) et vérifiez la capacité du LED Manager. Consommation : 6,5 W/m, avec une marge de 10 % pour les câbles longs.

Comment fixer le ruban sur une surface ?

Le ruban est livré avec un revêtement d'installation en silicone. Vous pouvez le fixer avec du papier adhésif double face (pour surfaces délicates) ou avec de petites vis/agrafes (pour surfaces solides). Assurez-vous que le ruban ne soit pas heurté par des objets durs.

Que faire si le ruban ne s'allume pas ?

Vérifiez d'abord les connexions électriques : polarité et bon contact. Assurez-vous que l'alimentation (LED Manager ou PSU) est sous tension et que la charge totale ne dépasse pas sa puissance maximale. Consultez le manuel du LED Manager pour les réglages.

Comment entretenir le ruban LED ?

Débranchez l'alimentation avant tout entretien. Nettoyez le ruban avec un chiffon doux imbibé d'un produit nettoyant pour verres. Ne jamais utiliser de solvants ou de produits abrasifs. Séchez soigneusement après nettoyage.

Puis-je souder des extensions ou réparer le ruban ?

Oui, vous pouvez souder des fils supplémentaires sur les contacts cuivrés après avoir dénudé l'enveloppe PU. Utilisez un fer à souder adapté pour ne pas surchauffer. Pour les installations en milieu humide, scellez les connexions avec une poche thermorétractable et du gel silicone.

Quelle est la garantie et où trouver la notice ?

La garantie ne couvre pas les dommages dus à une mauvaise utilisation. La notice complète est disponible gratuitement sur notice-facile.com et sur le site du fabricant beglec.com. Conservez toujours le manuel pour référence future.

MODE D'EMPLOI FLEXI LED JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

→ SURFEZ SUR: WWW. BEGLEC. COM ←

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Strips (guirlandes) flexibles multicolores en plastique contenant des LED RGB, utilisées pour changer les couleurs des murs et des plafonds dans tous les types de lieux festifs : bars, discothèques, tavernes, magasins,...
• Plusieurs applications sont possibles : fixez les LED strips dans des meubles, derrière des panneaux plexi translucides pour créer des changements de couleurs des surfaces, murs et plafonds.
• Cette version flexible des strips à LED normaux ne présente que des avantages :
• Le strip, long de 5 mètres, peut aisément être sectionné à mesure sur les repères (présents tous les 10 cm)
• Il peut être facilement plié afin de suivre les courbes de n'importe quelle surface;
• Grâce à son revêtement PU, il répond à la norme IP65;
• Il possède un double revêtement en silicone, ce qui permet une installation aisée sur n'importe quelle surface
• Caractéristiques spécifiques à la version RGB (couleurs):
• Cette version peut être utilisée avec notre gamme complète et 100% compatible de LED Managers;
• Le mélange des couleurs est parfait, et la puissance lumineuse est imposante grâce aux LED RGB "trois en une" (de type 5050 SMD).
• Caractéristiques spécifiques à la version à couleur unique :
• Cette version doit être utilisée avec notre "LED PSU 50 W/24V CC" pour répondre à une solution économique;
• Cette version peut être utilisée avec notre gamme complète et 100% compatible de LED Managers quand la fonction de gradation (dimming) est importante;
• La puissance lumineuse est imposante (jusqu'à 3 fois plus que la version RGB) grâce aux LED de commande 5050.
• Esthétique très réussie, de type 'slim line'.
• La technologie utilisée garantit une très longue durée de vie aux LED!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - FLEXILED™, 5m (RGB, ou à une seule couleur). - Revêtement d'installation en silicone, 5m.

Instructions de sécurité:

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégier l'environnement, merci de recycler les emballages autant que possible.
• Ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne placez pas d'objets en métal ou ne renversez pas de liquide à l'intérieur de l'appareil. Si un corps étranger entre dans l'appareil, débranchez immédiatement la configuration de l'alimentation secteur.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays.
• Les câbles doivent toujours être en parfait état : allumez le LED MANAGER immédiatement si les câbles sont écrasés ou endommagés.
• Cet appareil doit être utilisé avec le LED MANAGER : ne branchez pas l'appareil sur un variateur (dimmer) normal ou sur une autre alimentation secteur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Le boîtier doit être remplacé s'il est visiblement endommagé.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Description:

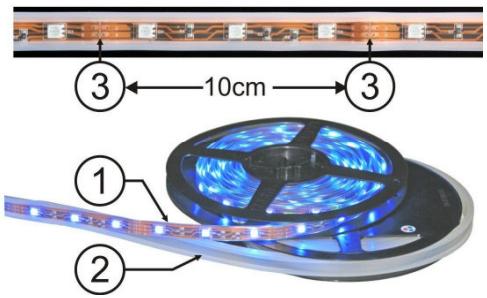

1. FLEXILED™: le LED strip de 5 metres est flexible; de ce fait, il peut être plié à volonté afin de suivre les courbes de la surface sur laquelle il est fixé. Il est protégé par un revêtement PU, de manière à ce que cette protection réponde à la norme IP 65.
2. REVETEMENT D'INSTALLATION EN SILICONE : il est utilisé pour fixer sans difficulté le Flexiled™ sur n'importe quelle surface.
3. LIGNES (REPERES) DE COUPURE: tous les 10 cm, le Flexiled™ peut être coupé avec un couteau tranchant.

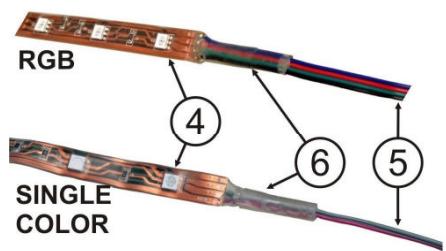

4. LED : tous les 10 cm, trois LED de type 5050 SMD sont présentes.
5. VERSION RGB : cette version a recours aux 4 fils qui doivent être connectés à un de nos LED Managers, dont il existe différents modè
6. REVETEMENT IP 65: le Flexiled™ est livré avec des fils isolés; si vous désirez ajouter des fils yourselves et/ou si le Flexiled™ est utilisé dans un environnement humide, il faut alors avoir recours à des pochettes thermorétractables (prière de se reporter au chapitre sur l'installation électrique).

Installation mecanique

Grâce au revêtement d'installation spécial en silicone, le Flexiled™ peut être monté de différentes manières.

Montage utilisant du papier adhésif double face :

Ce système est plus indiqué pour installer le Flexiled™ sur des surfaces délicates, sur lesquelles il n'est pas permis de faire des trous : les miroirs; les surfaces en verre, etc...

Grâce au revêtement en silicone, la colle du papier adhésif à double face n’aura pas tendance à chauffer et à se liquéfier. En conséquence, vous obtenez de bons résultats à long terme.

• Veillez en tout cas à opter pour un papier adhésif à double face (en option, donc, non inclus) de très bonne qualité, et coupez-le à la longueur voulue.
• Apposez-le sur le côté arrière du revêtement d'installation en silicone, et fixez le revêtement sur la surface.
• Quand le revêtement est mis en place, vous pouvez alors installer le revêtement. Il y a lieu de s'assurer que le Flexiled™ ne sera jamais heurté par des objets durs!

Montage utilisant de petites vis ou des agrafes:

Ce système est plus indiqué pour installer le Flexiled™ sur toutes les surfaces sur lesquelles il est permis de faire des trous : des murs, des parois en bois, etc... Grâce au revêtement en silicone, il est possible d'utiliser de petites vis, des clous, ou même des agrafes sans que le Flexiled™ ne risque d'être abimé.

• Il suffit de déployer le revêtement d'installation en silicone et de le fixer sur la surface à l'aide de petits clous, d'agrafes, etc.
• Quand le revêtement est mis en place, vous pouvez alors installer le Flexiled™ à l'intérieur du revêtement. Il y a lieu de s'assurer que le Flexiled™ ne sera jamais heurté par des objets durs!

Astuce : vous pouvez installer les Flexiled™ derrière des panneaux plexi translucides pour créer des changements de couleurs des murs et plafonds ou dans un bar, vous pouvez installer les bandes LEDs sous une étagère translucide pour illuminer les bouteilles et les verres par le dessous.

Installation electrique

L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

TRÈS IMPORTANT: Vérifiez le manuel de l'utilisateur du LED MANAGER pour voir la charge maximale permise sur les sorties! Le Flexiled™ ne peut jamais dépasser une longueur de 5 mètres, sinon, il serait détruit par un excès de courant. Par conséquent, ne combinez jamais deux Flexiled™ en série de sorte qu'ils dépassent une longueur totale de 5 mètres! Si vous avez besoin de longueurs supérieures à 5 mètres, vous pouvez utiliser plusieurs éléments, mais surtout, branchez-les en parallèle. Tenez compte du fait qu'un mètre consomme 6.5 watts, et pour des câbles plus longs (>10 m), ajoutez toujours une marge de 10 % à vos calculs, car des pertes sont possibles quand on connecte de plus longs câbles : et donc, 6,5 W/m devient +/-7,2 W/m

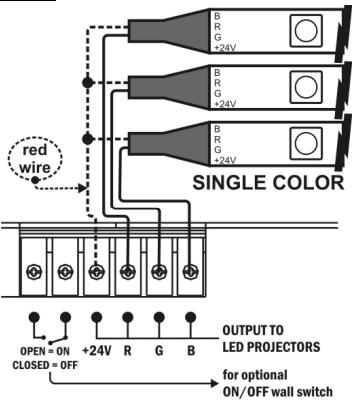

Pour connecter un flexiled™ à une seule couleur à un LED manager :

Si le Flexiled™ doit passer par un gradateur (dimmer) ou doit être contrôlé par un contrôleur (DMX) externe, cette solution est alors la plus courue.

Dénudez les deux fils du Flexiled™ et raccordez le fil rouge à la sortie + 24V du LED Manager. L'autre fil peut être connecté à l'une des autres sorties, R, G ou B :

• si vous connectez le fil à la sortie R, vous serez en mesure de contrôler le Flexiled™ en contrôlant la couleur "rouge" sur le LED Manager;
• si vous connectez le fil à la sortie G, vous serez en mesure de contrôler le Flexiled™ en contrôlant la couleur "verte" sur le LED Manager;
• si vous connectez le fil à la sortie B, vous serez en mesure de contrôler le Flexiled™ en contrôlant la couleur "bleue" sur le LED Manager.

Important : cela peut signifier que vous pouvez contrôler 3 Flexiled™ à une seule couleur différents avec un seul et même LED Manager. Cependant, il ne faut pas oublier qu'un Flexiled™ à une seule couleur consomme environ 6,5W/m (donc environ 33W pour

5 mètres, et ce, pour une seule couleur ! Par conséquent, quand vous installez 3 Flexiled™ à une seule couleur de 5 mètres chacun à un LED Manager, ils sont consommer trois fois plus qu'un Flexiled™ RGB : 3x 33W = 99W. Dans le cas où les connexions sont plus longues, il faut même ajouter 10% (99W devient donc 109W!) afin de compenser des pertes éventuelles. → Tout cela est de première importance quand il s'agit de désirer le LED Manager qui convient !

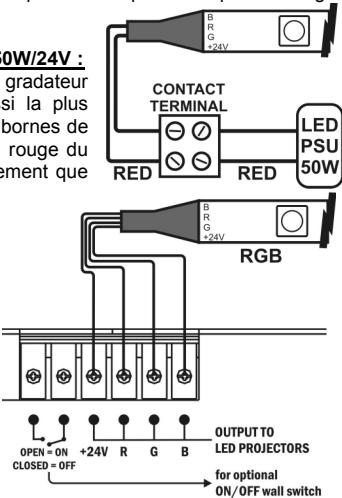

Pour connecter un flexiled™ à une seule couleur à un LED PSU 50w/24v :

Si vous Flexiled™ à une seule couleur ne doit pas passer par un gradateur (dimmer), il s'agit clairement de la meilleure solution, et c'est aussi la plus économique. Il vous suffit de connecter les deux fils du Flexiled™ aux bornes de contact du LED PSU 50W/24V. Il convient de vous assurer que le fil rouge du Flexiled™ soit bien connecté au fil rouge du LED PSU. Vérifie également que

la consommation de courant du Flexiled™ soit inférieure à la puissance maximale du LED PSU.

Pour connecter un flexiled™ RGB à un LED manager :

Dénudez les quatre fils du Flexiled™ et raccordez-les aux sorties correspondantes du LED Manager. Le Flexiled™ RGB consomme environ 6,5W/m, soit environ 33W pour 5 mètres répartis en trois couleurs. Quand vous installez plus d'un Flexiled™, veuillez s'il vous plaît vérifier la puissance maximale du LED Manager employé. Et n'oubliez pas d'ajouter 10 % pour couvrir les pertes éventuelles si vous êtes amené à utiliser des longueurs de câbles supérieures...

Pour couper un flexiled™ à mesure :

Il y a des cas où l'on n'a pas besoin de toute la longueur d'un Flexiled™ : mais ce n'est pas un problème puisque l'on peut le couper très facilement à la longueur désirée ! En effet, tous les 10 cm, vous verrez une petite ligne blanche où vous pourrez couper le Flexiled™ à l'aide d'un couteau bien aiguisé ou d'un cutter (voir la figure ci-contre).

Pour connecter le flexiled™ en utilisant des fils soudés :

Vous pouvez connecter plusieurs éléments de Flexiled™ en souduvant leurs fils ensemble. Attention, cette tâche doit être exécutée uniquement par des electriciens de métier :

• Tout d'abord, coupe le Flexiled™ en suivant l'une des lignes de repère (prièr de se reporter au point précédent).
• Pour dénuder les contacts à souder, enlever délicatement l'enveloppe PU avec un cutter. Faites bien attention : il faut être sûr de ne pas abimer les petits brins de cuivre des fils du Flexiled™!
• Une fois que les contacts à souder sont dénudés, vous pouvez souder les fils ensemble. Veillez bien à n'utiliser que du matériel de soudure ajustat, car une surchauffe pourrait détruire le Flexiled™!
• Flexiled™ RGB : il suffit de souder les quatre fils sur les différents contacts, idéalement en respectant les codes couleurs afin d'éviter toute erreur de polarité.

• Flexiled™ à une seule couleur : Les contacts appelés R, G et B doivent être connectés tous ensemble, et un câble noir peut y être soudé. Le 4ème contact est le + 24V, c'est un fil rouge qui devrait être soudé ici.

Important: si l'installation est utilisée à l'extérieur ou dans un environnement humide, les connexions devraient être scellées grâce à une combinaison de deux techniques : une poche thermortractable et un gel de silicone. Une fois de plus, ce genre de travail ne peut être effectué que par des electriciens de métier.

Instructions d'utilisation

Étant donné que le Flexiled™ est contrôlé par le LED MANAGER, nous vous recommandons fortement de lire les instructions de fonctionnement dans le mode d'emploi du LED MANAGER.

Maintenance

• Mettez le LED Manager hors tension et enlevez le cordon secteur de sa prise avant de vous livrer à un entretien.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Le nettoyage doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.

Connexions : simples connexions des fils soudés sur le Flexiled™.

Tension de service : 24V, CC, anode commune

Consommation (pertes de courant non comprises) : Type RGB : 6,5 W/m (2,2 W/m pour chaque couleur)

Type à une seule couleur : 6,5 W/m

Poids :

Dimensions :

longueur = 5m

voir ci-dessous pour d'autres dimensions.

Toute information est sujette aux changements sans notice préalable. Vous pouvez télécharger la dernière version du mode d'emploi sur notre site web: www.beglec.com
