GEBRUIKSAANWIJZING FLEXI LED JBSYSTEMS

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Meerkleuren flexibele strips met RGB LED's. Ze worden gebruikt om de kleur van muren, plafonds, etc. te veranderen in allerlei toepassingen: bars, discotheken, cafés, winkels, ...
• Oneindig veel toepassingen möglich: bevestig de strips in kasten, anschter transparante plexiglazen panelen om langzaam veranderende gekleurde oppervlakken te creeren, belicht plafonds en muren ...

• Deze buigbare versie van de klassieke LED strips kent alleen maar voordelen:

• De 5m lange strip kan gemakkelijk op maat gesneden worden op de aangeduideplaatsen (om de 10cm)

• Kan gemakkelijk geplood worden om de golvingen van om het even welk oppervlak te volgen.
• Dank bij de PU-beschemhuls is deze flexibele strip IP65 gekeurd

• Dank zij het dubbele stripsystem met de montagestrip uit silicone kan het geheel bevestigd worden op om het even welke manier op om het even welk oppervlak: met behulp van nagels, niedjes, dubbelzijdige tape.

• Specifieke eigenschappen van de RGB versie:

• Kan gezruikt worden met ons 100% compatibile gamma van LED Managers

• Perfecte kleurenmixing en hoge信息披露st dank zij de 3in1 RGB LEDs (5050 SMD-type)

• Specifieke eigenschappen van de strips met een enkele kleur:

• Kan gekruikt worden met unsere "LED PSU 50W/24Vdc", dit is zeker de voordeligste oplossing

• Kan gekrukt worden met ons 100% compatibile gamma van LED Managers wanner de möglichkeheid tot dimmen vereist is
• Zeer hogelichtopbrengst (tot 3x meer dan de RGB versie) dank zij de 5050 size LEDs

Elegant "slim line" design
- LED Technologie voor een lange levensduur!

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauweurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementsen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderden bevat:

• Handleiding
  FLEXILEDTM, 5m (RGB, of enkele kleur)
  Installatiestripuitsilicone,5m

VEILIGHEIDSVOORSCHRIFTEN:

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
  Stel dit apparaat Niet bloot aan regen of vocht.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen metalen voorwerpen binnenin de unit. Mors ook geen vloeistof binnenin de unit. Haal direct de stekker van de installmentie uit het stopcontact als een vreemd voorwerp de unit binnengaat.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingtemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• De kabels要去en alkijd in perfecte conditie zijn: schakel de LED MANAGER direct uit als de kabels gekneusd of beschadigd�n.
• Dit apparaat要去 met de LED MANAGER worden gebruikt: sluit de unit Niet op een gewone dimmer pack of een andere vermogenvoorzieening aan.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing moet verwangen worden als ze zichtaar beschadigd is.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

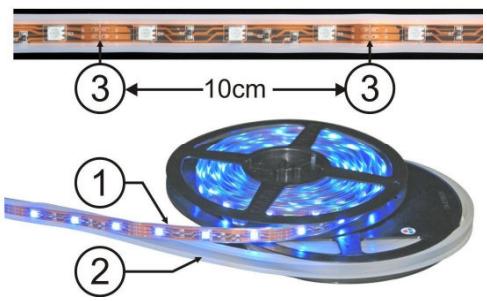

BESCHRIJVING:

1. FLEXILED™: 5m flexible LED strip welke gebogen kan worden om de curven van het installmenteoppervlak te volgen. Dank zij de PU-beschemhoes is het geheel IP65 geleurd.

2. INSTALLATIESTRIP UIT SILICONE: worden gebrukt om de Flexiled™ te bevestigen op om het even welt oppervlak.

3. KNIPLIJEN: om de 10cm kan de Flexiled™ met een scherp mes doorgeknipt worden op de aangegeven plaatsen.

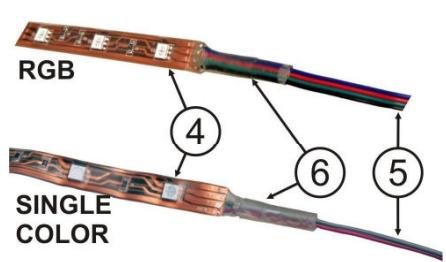

4. LEDs: om de 10cm vindt u drie 5050 SMD-LEDs.

5. AANSLUITDRADEN: worden gezruikt om de Flexiled™ op een LED voeding aan te sluiten:

6. EENKLEURIGE VERSIE: hier worden slechts 2 draden gebruikt. Als u de Flexiled™ Niet wilt dimmen, dan kurz u deze 2 draden aansluten op de LED PSU-50W/24V (order code: 4935). Als u de Flexiled™ wilt dimmen, dan kurz u de draten aansluten op een van once LED Managers (er+zijn verschillende modellen, zich verdier Hoe u de aansluiting kurz make)

7. RGB VERSIE: gezrukt 4 draden die u kurz aansluiten op een van once LED Managers (er zich verzinschillende modellen, zie verder hoe u de aansluiting kurz make)

8. IP65 BESCHERMING: de draden van de Flexiled™ zich beschermd, indien u zich draden aanbrengt op de Flexiled™ en u deleze in een vochtige omgeveing wilt gebruiken, dan moet u silicone en een kimphuls gebrueken (zie hoofdstuk "elektrische installmente")

Dank zij de speciale installmentiestrip uit silicone kan de Flexiled™ op verschillende manieren bevestigd worden.

Bevestiging met de dubbelzijdig klevende tape:

Gebruik deze methode om de Flexiled™ te bevestigen op gladde oppervlakken waar u geen gaten kutn make, zoals bvb spiegelgs, glas, enz. Dankzij de isolerende werkng van de montagestripuit silicone zael de lijm van de dubbelzijgide klevende tape Niet opwarmen, wat za bijdragen tot een beter langdurig resultaat.

• Gebruik dubbelzijdige bevestigingstape van geode kwaliteit (niet meegeleverd) en snijd deze af op lenghte.
• Plaats deze op de bodem van de installmentiestrip uit silicone, en druk daarna deze strip op het bevestigingsoppervlak.
• wanneer deze installmentiestrip bevestig is, dan kut u de Flexiled™ gemakkelijk in de installmentiestrip duwen. Let er op dat de Flexiled™ nooit door harde voorwerpen gestoten worden!

Bevestiging met keine schroeven of nietjes:

Gebruik deze methode om de Flexiled™ te bevestigen op oppervlakken waar u gaten kutken maken: muren, houten meubels, enz. Dankzij de montagestrip ut silicone kutukleine schroeve,nagels of zelfs niedjes gebruiken om de montagestrip ut silicone te bevestigen.

• Bevestig gewoon de montagestrip uit silicone met nagels, nietjes, enz.
• wanneer deze installmentiestrip bevestig is, dan kurz u de Flexiled™ gemakkelijk in de installmentiestrip duwen. Let er op dat de Flexiled™ nooit door harde voorwerpen gestoten worden!

Hint: u kan de Flexiled™ ook acheer transparante plastic panelen installereren om kleurveranderende muren en plafonds te creeren. In een bar kan u de strips onder een transparante legplank installeren om flessen en drinkglazen vanaf de bodem te verlichten.

ELEKTRISCHE INSTALLATIE

De elektrische installmentie zou alleen要去en worden uitgevoerd door een bekwaam persoon, overeenkomstig met de voorschriften voor elektrische en mechanische veiligheid in uw land.

ERG BELANGRIJK: Controller de gelebruikershandleiding van de LED MANAGER voor het maximale toegestane vermogen op z'n uitgangen! Een lenghte van de Flexiled™ mag NOOIT meer dan 5m bedragen, zo zich net Zo dealzve ernietid worden door de overdren stroom. Sluit dus nooit 2 Flexiled™s in series aan om lengtes vaneer dan 5m te bekomen! Indien u lengtes vaneer aan 5m nodig hebft, gewieven dan verschillende units in parallel aan te sluiten. Hou er reckening mee dat 1meter 6,5W verbruikt, voor langere kabels (>10m) moet u steeds een marge van ongeveer 10% bijvoegen voor maybeke verliezen door de lange aansluitkabels: 6,5W/m wordt dus +/-7,2W/meter!

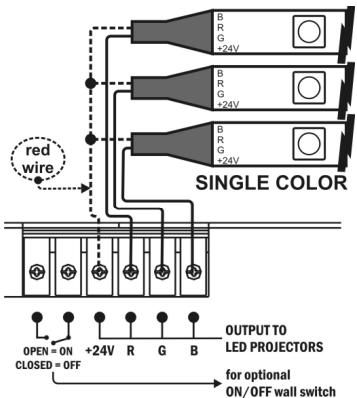

De eenkleurige Flexiled™ aansluten op de LED Manager:

Als de Flexiled™ gedim of gecontroleerd moet worden via een externe (DMX) controller, dan is dit de Beste oplossing.

Strip de 2 draden van de Flexiled™ en verbind de rode draad met de +24V uitgang van de LED Manager. De andere draad kan aangesloten worden op een van de andere uitgangen: R, G of B:

• Wanner u de draad aansluit op de Ruitgang, dan kurz u de Flexiled™ controlleren via de "rode kleur" op de LED Manager.
• Wanner u de draad aansluit op de Guitgang, dan kurz u de Flexiled™ controlleren via de "groene kleur" op de LED Manager.
• Wanner u de draad aansluit op de Buitgang, dan kunt u de Flexiled™ controlleren via de "blauwe kleur" op de LED Manager.

Belangrijk: dit beteKent dat u 3 verschilende eenkleurige Flexiled™skunt aansturen met slechts een LED Manager. Vergeet echter net date en eenkleurige Flexiled™ ongeveer 6,5W/meter (+/-33W/5meter) verwuikt per kleur(!). Wanneru duus 3 eenkleurige Flexiled™s (van elk 5m) aansluit op een LED Manager, dan zullen deze 3 keer zo veel verbruiken als 1

FlexiledTM RGB: 3 × 33W = 99W . met langere aansluitkabels要去 u ongeveer 10% (99W becomes 109W!) toevoegen om het verlies op de kabels te overbruggen. dit iselijk belangrijk wonneer u de juiste LED Manager要去 kiezen om het geheel aan te sturen!

De eenkleurige Flexiled™ aansluten op de LED PSU 50W/24V:

Als u de Flexiled™ met enkele kleur niet moet dimmen, dan is dit zeker de goedkoopste oplossing. Sluit gewoon de 2 draden van de Flexiled™ aan op de aansliuktklem van de LED PSU 50W/24V. Let er zeker op dat de rode draad van

de Flexiled™ verbonden is met de rode draad van de LED PSU. Controller steeds of het verbruik van de Flexiled™ wel degelijk lager is dan het maximum vermogen van de LED PSU.

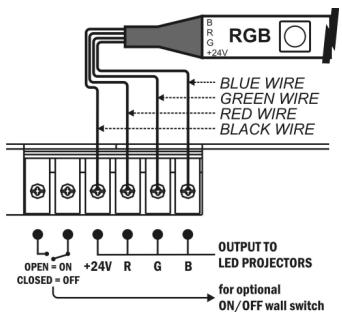

De Flexiled™ RGB aansluiten op een LED Manager:

Strip de 4 gekleurde draden van de Flexiled™ en sluit ze aan op de overeenstemmende uitgangen van de LED Manager. De Flexiled™ RGB verbruikt ongeveer 6,5W/meter (33W/5meter), verdoeffel over de 3 kleuren. Wanner u meer dan 1 Flexiled™ installeert,/GLIEVE aan erst het maximum uitgangsvermögen van de LED Manager te controeren. Vergeet Niet van ongeveer 10% bij te voegen om de verliezen op te vangen bij het gebruik van langere aansluitdraden...

De Flexiled™ op maar knippen:

Hoeff u Niet de volledige lenghte van de Flexiled™ nods ?: geen probleem, u=kunt hem gemakkelijk op de gewenste lenghte knippen! Om de 10cm zult u een witte lijn zich waar u de Flexiled™ mag doorknippen met kniptang of een zeer scherpe cutter.

De Flexiled™ aansluiten door middel van gesoldeerde draden:

U kunt een of meerdere stukken Flexiled™ samenvoegen doorkleine draden op de strips te solderen (alleen uit te voeren door ervaren elektriciens):

• Knip eerst de Flexiled™ door op een van de knipstrepen (zie vorig onderwerp).
• Om de contacten vrij te make u voorziglicht de PU-beschemhuls verwijderen door middel van een scherpe cutter. Opgelet: ga voorziglicht te werk zodate u de koperen geleiderlagen van de Flexiled™ Niet beschadigd.
• Eenmaal de contacten vrij় Aunt u de draden solderen. Gelinge hiervoor

gepast soldeermateriaal te gebruiken, oververhitting kan de Flexiled™ onherroepelijk beschadigen!

• Flexiled™ RGB: soldeer 4 draden aan de verschillende contacten, bij voorkeur met overeenstemmende kleuren om vergissingen met de polariteit te vermeiden.

• Flexiled™ enkele kleur: de contacten R, G & B zouden met elkaar verbonden moeten worden, u kunt er een zwarte draad aan solderen. Aan het vierde contact (+24V) kutn u een rode draad solderen.

Belangrijk: wonneer de installmente buiten of in vochtige omgevingen gebruikt worden要去en de verbindingen geisoleerd worden door middel van silicone lijm en een krimphuls. Ook hier waer zou dit enkel要去en uitgevoerd worden door een ervaren elektricien.

BEDIENINGSVOORSCHRIFTEN

Omdat de Flexiled™ bediend worden door de LED MANAGER, adviseren we u om de gebruiksinstructies in de gebruikershandleiding van de LED MANAGER te lezen.

ONDERHOUD

• Zet de LED Manager uit en trek de stekker uit het stopcontact alvorens tot de onderhoud over te gaan.
• De kabels要去en in perfecte staat zijn en behoren verrangen te worden, wanneer er zichs maar een Klein probleem ontdekrt worden.

• Het schoonmakers要去 regelmatig worden uitgevoerd om een zo goed möglichkelichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeving waar het toestel worden gebruikt: een klampie, rokerige of bijzonder vuile omgeving kan een grotere openhoping van vuilveroozieren op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderden.altijd zorgvuldig af,

gewone aansluitdraden, gesoldeerd op de FlexiledTM. 24Vdc gemeenschappelijk anode

RGB model: 6,5W/m (2,2W/m per afzonderlijke kleur)

Model met ENKELE KLEUR: 6,5W/m

400g/5m

length = 5m, zie afbeelding voor andere afmetingen

Gewicht:

Afmetingen:

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
