MODE D'EMPLOI CLS-8 JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ. Veuillez lire le mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil. Conservez ce manuel dans un endroit sûr pour toute consultation future...

• Enceinte à haute puissance à 2 voies
• Enceinte compacte en multiplex recouvert d'une peinture anti-griffes. Grille de protection en acier, recouvert de mousse acoustique.
• Equipé d'un:
• Moteur 1" pour les hautes fréquences
• Woofer 8"
• Excellente qualité sonore, même à niveau élevé.
• Parfait pour les clubs, bars, hôtels,...
• Peut être utilisé seul (full range) ou combinez 4x CLS-8 avec un subwoofer 2 × 15" (CLS-215B) spécialement adapté.

Attention!

• La CLS8 peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent gravement endommager l'ouie de façon permanente. Protégez toujours vos oreilles si vous vous exposez à des niveaux de pression acoustique (SPL) excédant 85dB! Assurez-vous que l'amplificateur est éteint avant de brancher les enceintes.
• Le woofer et le tweeter ne sont pas protégés contre l'humidité et la pluie. De ce fait, l'enceinte est uniquement consacrée pour une utilisation à l'intérieur. L'utilisation en plein air, dans des conditions humides sans protection ajustée, annule toutes les garanties.
• Installée toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.
• Soyez très prudents si les enceintes doivent être suspendues. Ceci est potentiellement dangereux. Il est indispensable que ce type d'installation soit effectué par des techniciens ayant une parfaite connaissance des techniques et des règlements concernant la suspension d'enceintes!

Connexion

La RS15 est équipée de 2 connecteurs Neutrik® Speakon. Ils sont reliés en parallèle, ce qui vous permet de connecter un deuxième VIBE-15 en parallèle.

Les connecteurs Speakon® sont connectés de la façon suivante:

Attention: quand une deuxième enceinte de 8 est connectée, l'impédance chute de 8 à 4! Dans la plupart des cas vous pouvez connecter 2 enceintes de 8 par sortie d'amplificateur. Si vous avez un amplificateur qui supporte des charges de 2, vous pouvez connecter jusqu'à 4 enceintes de 8 par sortie.

Combinaison sub + top:

Si vous comptez également utiliser un caisson "Sub" (graves) vous nevez tout veiller à respecter un certain équilibre entre la puissance du Sub (CLS-215B) et des enceintes satellites (CLS-8) afin d'obtenir une installation équilibrée qui «SONne» bien. Nous vous suggérons d'utiliser 4x CLS-8 pour 1x CLS-215B. Utilisez 2 amplificateurs et un filtre actif (ou un processeur audio) réglé à +/-130Hz (24dB/foot).

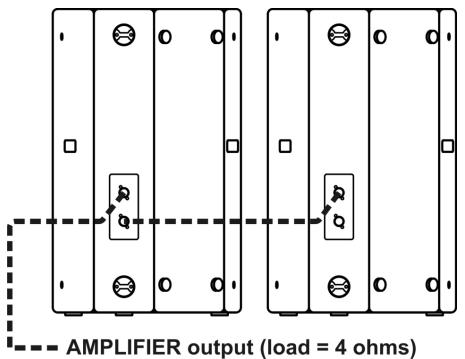

Connexion en parallèle sur 4Ω

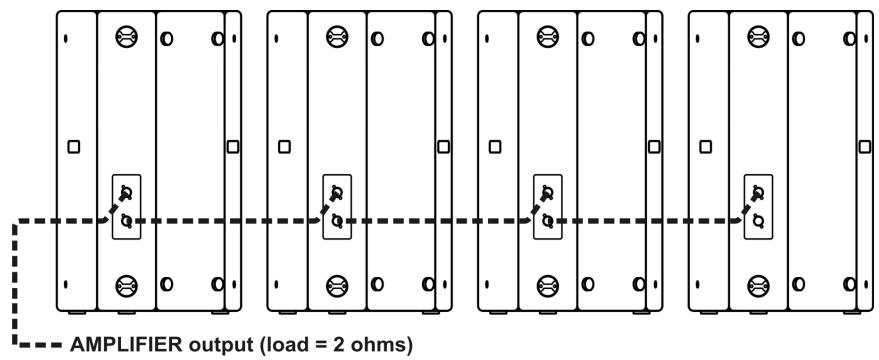

Connexion en parallèle sur 2 (ATTENTION: ne convient pas à la plupart des amplificateurs!)

Câblage:

Vous pouvez utiliser des câbles tout faits, mais vous pouvez également assembler vous-même les câbles. Utilisez pour cela un câble pour haut-parleurs de bonne qualité, d'une section d'au moins 2 × 2.5 ~mm^2. Vous aurez aussi besoin d'une paire de connecteurs du type Neutrik Speakon® NL4FC. Ce connecteur possède 4 contacts: +1 -1 +2 -2. Utilisez uniquement les contacts +1 et -1. Notre câble possède 2 conducteurs de différentes couleurs. Soyez sûr de connecter la même couleur de câble aux mêmes connecteurs à chaque extrémité! (+1 à +1 et -1 à -1).

Si vous inversez les conducteurs, une mauvaise qualité sonore, dépourvue de basses fréquences en résultera.

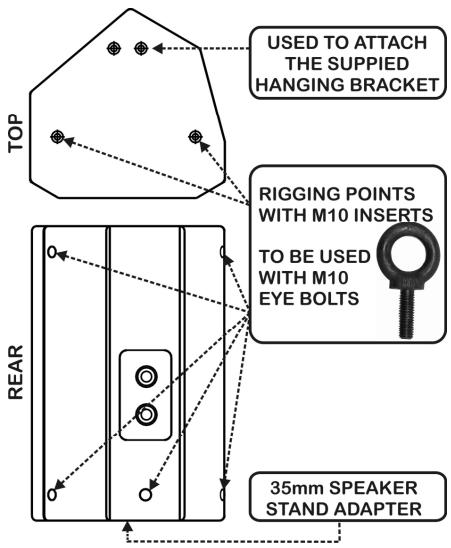

POINTS d'ancrage

Dans la plupart des cas vous pourrez utiliser les supports muraux qui sont livrés avec les enceintes. Pour cela, utiliser les 4 points d'ancrage pour fixer les supports (voir dessin « hanging bracket ») sur l'enceinte (2 au-dessus + 2 en dessous de l'enceinte).

Les enceintes CLS-8 possèdent également plusieurs points d'ancrage pour des boulons M10 qui peuvent être

utilisés pour suspendre l'enceinte. Utilisez des vis à anneau comme sur le dessin, dans la plupart des cas, on attachera 2 câbles en haut de l'enceinte et 1 câble en dessous afin de relever et d'incliner l'enceinte sous un certain angle.

Soyez très prudent si les enceintes doivent être suspendues. Ceci est potentiellement dangereux. Il est indispensable que ce type d'installation soit effectué par des techniciens ayant une parfaite connaissance des techniques et des règlementations concernant la suspension d'enceintes.

Adaptateur pour PIED

Les enceintes CLS8 sont pourvues d'un adaptateur pour stand. Ainsi on peut placer l'enceinte de façon stable sur un pied conçu pour cet usage.

Entretien

Nettoyez l'enceinte à l'aide d'une éponge et d'une solution savonneuse, non mordante. N'utilisez jamais de produits chimiques qui pourraient endommager l'enceinte!

Puisance:	200Wrms (400Wpeak)
Impédance:	8Ω
Sensibilité d'entrée:	97dB 1W/1m
Pression acoustique maximale:	125dB

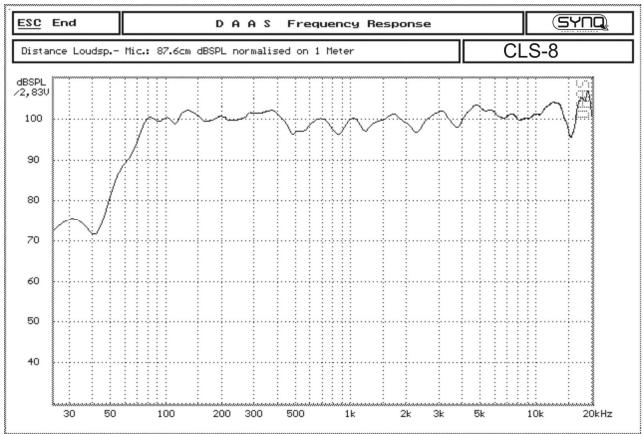

Réponse en fréquence:	70 - 20.000Hz
Angle de dispersion:	90° x 50°
Dimensions:	286 x 276 x 460 mm
Poids:	13kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la première version de ce mode d'emploi de notre site Web: www.synq-audio.com
