CLS-2 15B - Enceinte audio JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive
Caractéristiques techniques principales	Haut-parleur de 15 pouces, réponse en fréquence de 40 Hz à 20 kHz
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	450 x 350 x 600 mm
Poids	15 kg
Compatibilités	Compatible avec amplificateurs de puissance adaptés
Type de batterie	Non applicable (enceinte passive)
Tension	Non applicable (enceinte passive)
Puissance	300 W RMS, 600 W peak
Fonctions principales	Reproduction sonore pour événements, concerts, et installations fixes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour haut-parleurs et connecteurs
Informations générales	Conception robuste, idéale pour une utilisation en extérieur et intérieur

FOIRE AUX QUESTIONS - CLS-2 15B JBSYSTEMS

Quel est le poids du JBSYSTEMS CLS-2 15B ?

Le poids du JBSYSTEMS CLS-2 15B est de 15 kg.

Comment brancher le JBSYSTEMS CLS-2 15B à un système audio ?

Vous devez utiliser les entrées XLR ou Jack 6,35 mm pour connecter le CLS-2 15B à votre système audio.

Quels types de haut-parleurs sont compatibles avec le JBSYSTEMS CLS-2 15B ?

Le JBSYSTEMS CLS-2 15B est compatible avec des haut-parleurs passifs de 4 à 8 Ohms.

Quelle est la puissance de sortie du JBSYSTEMS CLS-2 15B ?

Le JBSYSTEMS CLS-2 15B a une puissance de sortie de 200 Watts RMS.

Quels sont les réglages disponibles sur le JBSYSTEMS CLS-2 15B ?

Le JBSYSTEMS CLS-2 15B dispose de réglages pour le volume, l'égaliseur et la balance.

Comment résoudre un problème de bruit de fond sur le JBSYSTEMS CLS-2 15B ?

Vérifiez les connexions des câbles, ajustez les niveaux de gain et assurez-vous que le système n'est pas trop amplifié.

Le JBSYSTEMS CLS-2 15B fonctionne-t-il avec des appareils Bluetooth ?

Non, le JBSYSTEMS CLS-2 15B ne dispose pas de connectivité Bluetooth intégrée.

Quelle est la garantie offerte pour le JBSYSTEMS CLS-2 15B ?

Le JBSYSTEMS CLS-2 15B est généralement livré avec une garantie de 2 ans.

Comment nettoyer le JBSYSTEMS CLS-2 15B ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs.

Où puis-je trouver le manuel d'utilisation du JBSYSTEMS CLS-2 15B ?

Le manuel d'utilisation est disponible sur le site officiel de JBSYSTEMS dans la section support.

MODE D'EMPLOI CLS-2 15B JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ Veuillez dire mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil Veuillez dire mode d'emploi très attentionivement afin de pouvoir exploiter toutes les possibilités de cet apparéil. Conservez ce manuel dans un endroit sur pour toute consultation future...

N'OUBLIEZ PAS D'ENREGISTER VOTRE CLS215B. VOUS RECEVREZ AUTOMATIQUEMENT UN RAPPEL QUAND DES INFORMATIONS IMPORTANTES SERONT DISponibles!

SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/

CHARACTERISTIQUES

• Subwoofer équipé de deux haut-parleurs de 15", de forte puissance et de taille compacte.
• Il peut être utilisé tant pour des installations fixes que pour un usage itinérant.
• La technique à pavillon (horn loaded) garantit une bonne reproduction des basses, pleine de punch.
• Parfait pour les clubs, les discothèques, la scène, les firmes de location, les DJ professionnelnels, etc ...

• Enceinte en contreplaqué extrémement robuste et dotée de :

• une peinture qui résiste au temps et aux griffes;

• des poignées en métal intégrées;
  des pieds en caoutchoua haute résistance;
• une grille frontale en métal ;

• et en face arrêté, des points de fixations prévus pour des roulettes (en option).

• Equipé de deux woofers de 15" avec saladier en aluminium.

• C'est le complément idéal d'un ensemble constitué de 4 CLS-8, les enceintes assorties dédiées aux mediums et au aiguës.

ATTENTION!

• La CLS-215B peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent gravement endommager l'ouie de façon permanente. Protégez toujours vos oreilles si vous vous exposez à des niveaux de pression acoustique (SPL) excédant 85dB!
  Assurez-vous que l'amplificateur est eteint avant de brancher les enceintes.
• Le woofer n'est pas protégé contre l'humidité et la pluie. De ce fait, l'enceinte est uniquement conçue pour une utilisation à l'intérieur. L'utilisation dans des conditions humides en plein air annule toutes les garanties.
• Installez toujours cette enceinte dans des conditions de sécurité et de stabilité optimes.

CONNEXIONS

Le CLS-215B est équipé de 2 connecteurs Neutrik® Speakon. Les connecteurs Speakon® sont connectés de la façon suivante:

• POSITIF = +1 et +2
• NEGATIF = -1 et -2

Cables recommends

Voussoupzutilsercsablestotfaits,maisbienentendu,vousoupzmonterlescablesdehaut-parleuryou-meme.Dansceasveilezbenautiliserudcablepourt Haut-parleurdebonnalequalityetondesthescinducteursontau minimum une section de 2× 2,5mm^2 .Vousaurezegalementbesoind'une pairedeconnecteursNeutrikSpeakonNL4FC.Ce type de connecteur possede4contacts:+1-1+2-2.Votrecabledehaut-parleussopoedeedesconducteurs,chacun'd'unecoleurdifferente.lfaitssasserderbeinconectarlaemecouleur,achaqueextrémiteducable,u contact correspondant,donc:+1avec+1et-1

avec -1. Etant donné que les contacts Speakon® sont interconnectés (+1 avec +2 et -1 avec -2), vous pouze aussi utiliser des cables de 4 x 2,5 mm² pour réduire une perte de signal que pourrait provoquer une longueur de cable importante.

Important! Ne mélangez pas les bornes + et - : si vous inversez les conducteurs, vous obtiennent un mauvais résultat, à savoir une qualité de son douteuse avec un manque de puissance dans les basses.

Support de connexion d'entrée

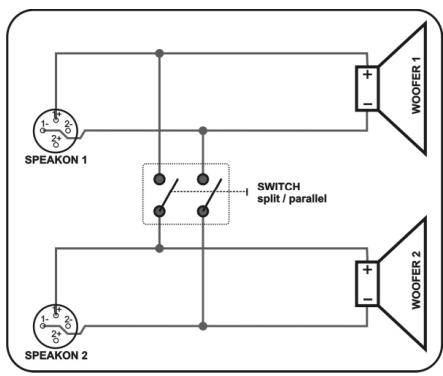

Sur ce support de connexion se trouve un interrupteur protégé par un couvercle transparent. Il suffit de dévisser les deux petits boulons (marques 'C' sur la figure ci-dessous) afin d'enlever le couvercle et de changer la position de l'interrupteur. L'interrupteur peut donc être régle selon deux modes différents (se référer aussi au diagramme de l'interrupteur, ci-dessous).

A) Woofers séparés

Mode à utiliser quand vous n'installez qu'un seul subwoofer, ou quand l'ampli en présence n'est pasASFZs quissant pour piloteur un subwoofer par canal.

IMPORTANT : Les deux entrées doivent être connectées et l'ampli doit être régle en mode MONO (PAS en mode BRIDGE !).

Ici, chaque haut-parleur à l'intérieur de l'enceinte possède son propre connecteur Speakon. Cela veut donc dire que vous pouvez connecter la sortie gauche d'un ampli à l'entrée gauche du subwoofer, et connecter l'autre sortie de l'ampli à l'entrée Speakon de droite. La puissance nécessaire aux entrées est de 2 x 600 Wrms @ 8 ohms (2 x 1200 Wpeak).

B) Woofers en paralèlle

Mode à utiliser quand vous disposez d'amplis puissants qui sont capables de délivrer toute la puissance exigée par le subwoofer.

La puissance nécessaire aux entrées est de 1 x 1.200 Wrms @ 4 ohms (2.400 Wpeak).

Ici, les deux connecteurs Speakon (et donc les deux woofers) sont mis en parallèle. Si vous le désirez, vous pouvez connecter un second CLS-215B en parallèle.

Attention : quand un second subwoofer est connecté, l'impédance chute de 4 à 2 ! Veuillez noter que la plupart des amplificateurs ne supportent pas de travailler alors que leur charge n'est que de 2 . De plus, le facteur d'amortissement de votre ampli baisse de manière significative, ce qui a pour résultat de produit une réponse plus faible dans les basses.

Combinaisons à préférer

Lorsque le sub est utilisé comme complément aux CLS-8 (enceintes assorties dédiées aux méduins et au aigués), tout l'art consiste à tracer la bonne balance entre les deux afin de former un système d'amplification bien équilré. Nous vous suggérons d'utiliser 4 CLS-8 pour 1 CLS-215B. Vous devriez utiliser deux amplis séparés, plus un séparateur de fréquences actif ou un proceseur audio régla +/- 130 Hz (24 dB/oct). Bien entendu, vous n'ètes pas limité à cette combinaison, il vous est loisible de vous livrer à toutes les expériences issues de votre imagination.

SET DE ROULETTES

En cas d'utilisation mobile, il est possible dinstaller un set de 4 roulettes à l'arrière du subwoofer. Le subwoofer est équipé d'orifices d'origine prévus pour pouvoir fixer facilement les roulettes au moyen des boulons inclus dans le set.

ENTRETIEN

Nettoyez l'enceinte à l'aide d'une éponge et d'une solution savonneuse, non mordante. N'utilise jamais de produits chimiques qui pourrait endommager l'enceinte!

CHARACTERISTIQUES TECHNIQUES

Split mode - haut-parleurs ( woofers) séparés:

Puissance: 2x600Wrms (2x1200Wpeak)

Impedance: 2x8Ω

Mode parallèle - haut-parleurs (woofers) connectés ensemble:

Puissance: 1x 1200Wrms (1x 2400Wpeak)

Impedance: 1x4Ω

Sensibilité d'entrée: 103dB 1W/1m

Pressionacoustiquemaximale: 137dB

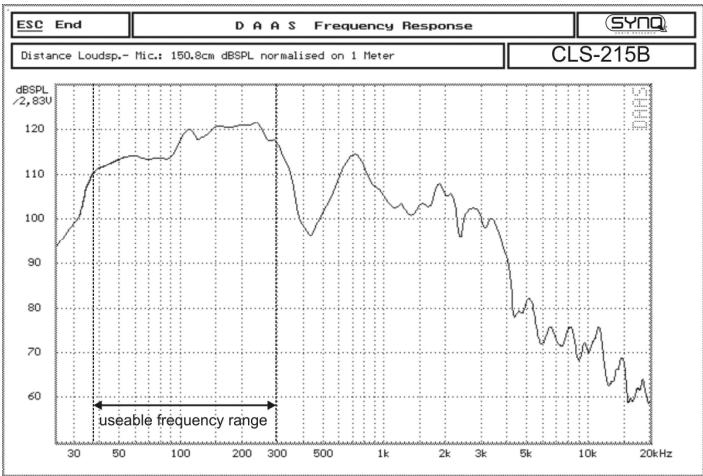

Réponse en fréquence : 40 - 350Hz

Angle de dispersion: 90^ × 50^

Dimensions: 880 × 695 × 480 ~mm

Poids: 72kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.synq-audio.com
