MODE D'EMPLOI GATE ASTON THERMICA

ASTON THERMICA garantit non seulement la qualite du produit, mais égarlement l'efficience de son reseau d'Assistance Technique.

CONTACTER,POUR TOUTES VOS

NECESSITES L'AGENCE "ASTON THERMICA" LA PLUS PROCHE.

GENERALITES

La série GATE est un générateur de chaleur à haut rendement pour chauffage domestique ou industriel, approprié au fonctionnement avec brûleurs de combustibles liquides et/ou gazeux.

Le corps de la chaudière est constitué d' éléments en fonte, assemblés par bicones et tirants d'acier, dont le profil a été particulièrement étudie, avec une répartition optime des ailettes, permettant une grande efficacité thermique et par conséquent une économie d'énergie importante.

L'esthetique et l'isoation complete sont assureres par un eigant tableau de bord, un habillage peint assemblé par pression, et par un revetement en laine de verre de grosse epaisseeur qui reduit au minimum les déperditions de chaleur dans le local.

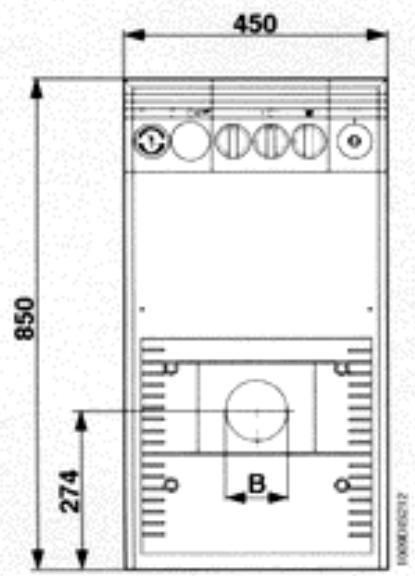

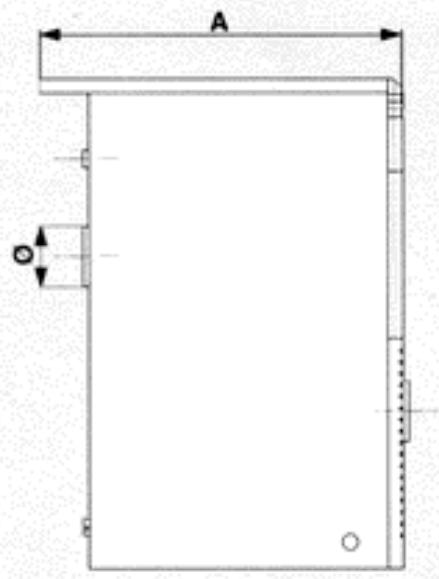

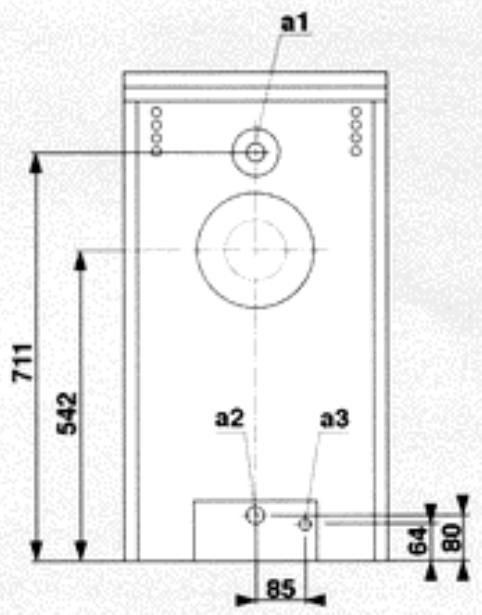

DIMENSIONS

Fig. 1

	GATE 20	GATE 27	GATE 32	GATE 40	GATE 50	GATE 60	GATE 70	GATE 80
a1	Dépant chauffage 1 1/2"
a2	Retour chauffage 1 1/2"
a3	Vidange chaudière 1/2"
A	mm	420	420	420	620	620	820	820
B	mm	130	130	130	130	180	180	180
∅	mm	105	105	105	105	105	125	125

CHARACTERISTIQUES TECHNIQUES

		GATE 20	GATE 27	GATE 32	GATE 40	GATE 50	GATE 60	GATE 70	GATE 80
PUISSANGE	kW	23,3	31,4	34,8	46,5	58,1	69,8	81,4	93,0
THERMIQUE UTILE	kcal/h	20000	27000	30000	40000	50000	60000	70000	80000
PUISSANGE	kW	25,8	34,8	38,7	51,6	64,5	77,4	90,3	103,2
THERMIQUE NOMINALE	kcal/h	22200	29900	33300	44400	55500	66550	77700	88750
PUISSANGE	kW	17,4	24,4	28	366	47,7	59,3	70,9	82,6
UTILE RÉGLABLE JUSQU'À	kcal/h	15000	21000	24000	31000	41000	51000	61000	71000
N° ÉL.		2	3	3	4	5	6	7	8
CONTENU EAU	lt	11	14	14	17	20	23	26	29
LONGUEUR CHAMBRE COMBUSTION	mm	286	386	386	486	586	686	786	886
DIMENSIONS CHAMBRE COMBUSTION	mm	260x310	260x310	260x310	260x310	260x310	260x310	260x310	260x310
PRESSION FONCTIONNEMENT	bar	4	4	4	4	4	4	4	4
PERTE DE CHARGE CHAMBRE COMBUSTION	Δp mbar	0,12	0,10	0,12	0,13	0,15	0,17	0,18	0,20
VOLUME CHAMBRE COMBUSTION	lt	12,09	20,15	20,15	28,21	36,27	52,39	60,45	68,51
PERTE DE	Δt 10	1	1,8	1,8	4,2	7,2	11	15	20
CHARGE EN EAU	Δt 20				1	1,6	2,3	3,3	4,5
POIDS CORPS	kg	80	105	107	130	155	180	205	230

Note: - La température maximum de fonctionnement de l'eau de chauffage de l'installation est de 90 °C. - La température minimum de fonctionnement de l'eau de chauffage de l'installation est de 45 °C.

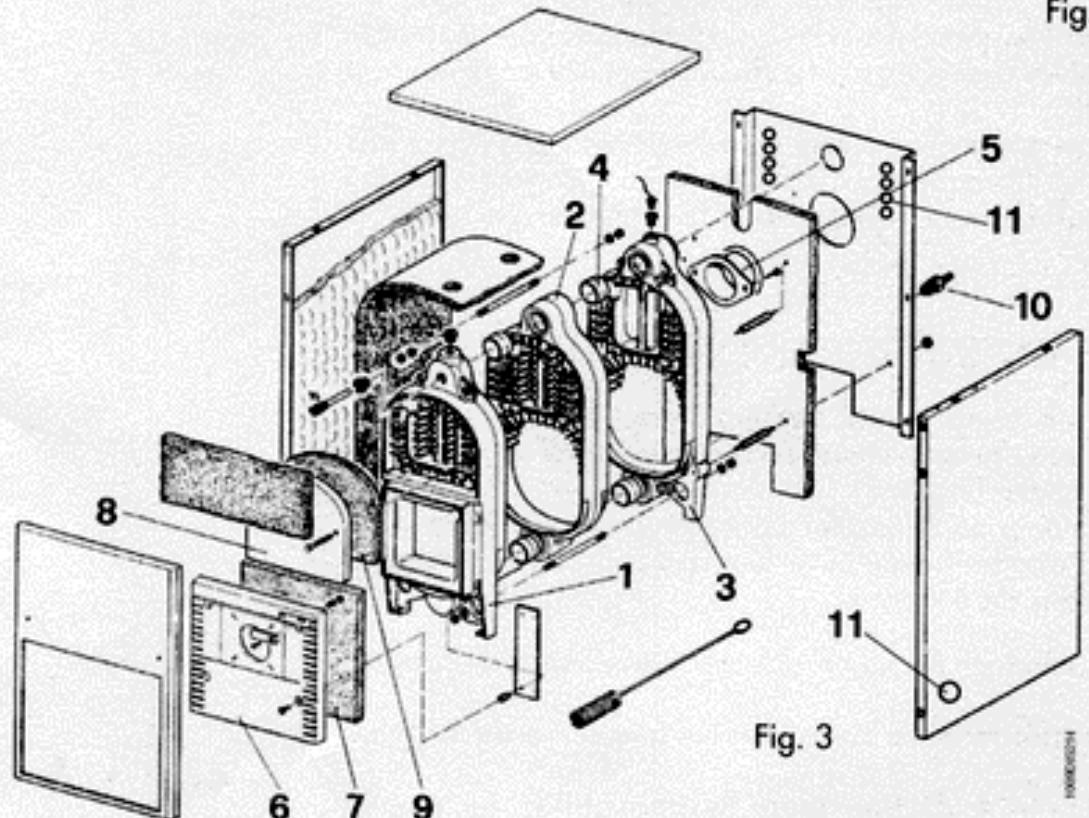

COMPOSANTS PRINCIPAUX

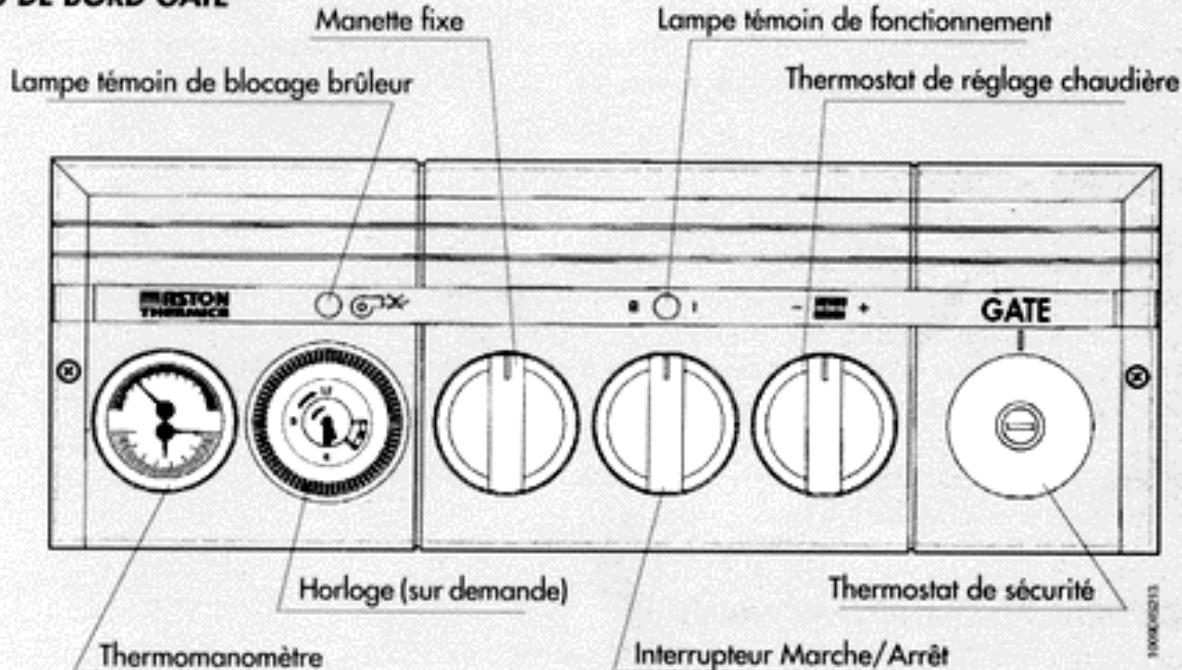

TABLEAU DE BORD GATE

Fig. 2

1 Element avant
2 Element intermedioire
3 Elément arrirée
4 Nipple
5 Prise de raccordement carneau
6 Plaque portebruleur

7 Isolant plaque porte bruleur
8 Volet de nettoyage
9 Isolant volet de nettoyage
10 Robinet de vidange
11 Trous pour serre-cables

INSTALLATION

L'installation de la chaudiere ne doit etre faite que par un personnel qualifie, suivant les instructions du constructeur et dans le respect de toutes les normes legales en la matière.

Il est recommandé de façon toute particulière de respecter les régles de sécurité ainsi que celles regissant la construction et l'implantation des carneaux montants.

RACCORDEMENT HYDRAULIQUE

Effectuer le raccordement hydraulique de l'appareil en respectant les indications situées à cote de chaque prise de raccordement ainsi que celles de la fig. 1 de cette notice.

Le raccordement doit etre realise de maniere a ne pas creer de tension sur les tuyaux. Il est obligatoire de monter une soupape de securite sur le circuit de chauffage, a un endroit le plus proche possible de la chaudiere, sans interposer d'obstacles ou organes d'arrêt entre cette soupape et la chaudiere.

L'appareil n'est pas équipé de vase d'expansion. Son raccordement est donc a faire executer par l'installateur.

Nous rappelons à ce propos que la pression de l'installation, à froid, doit être comprise entre 0,5 et 1,5 Bars.

RACCORDEMENT AU CARNEAU MONTANT

Il est recommandé de raccorder la chaudière à un carneau montant de bonne qualité réalisé dans le respect des normes en vigueur.

Le conduit reliant la chaudière et le carneau montant doit être réalisé en matière prévu à cet effet, c'est à dire résistant à la température et à la corrosion.

Aux niveau des points de jonction, nous recommandons de soigner particulierement l'etanchete et d'isoler thermiquement tout le conduit entre chaudiere et carneau afin d'aviter la formation de condensation.

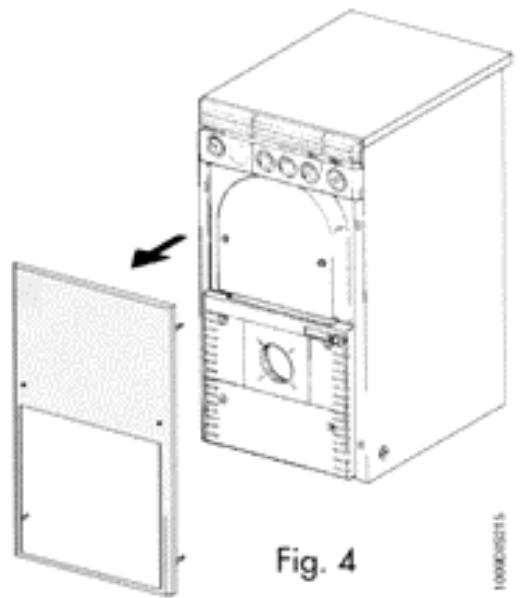

Fig. 4

BRANCHEMENTS ELECTRIQUES ET SCHEMAS

Effectuer les branchements des pompes, du bruleur et du thermostat d'ambiance eventuel en respectant les indications du schéma en annexe (Fig.6/7).

Nous recommendons d'installer un interrupteur bipolaire entre le réseau et l'appareil avec ouverture des contacts minimum de 3 mm et fusibles de 5 A max.

Pour chaque connexion électrique, utiliser les serre-cables en notation.

Nous recommendons en outre la mise à la terre parfaite de l'installation.

ASTON THERMICA décline toute responsabilité en cas de dommage aux personnes ou aux biens dérivant de l'absence de branchement de l'installation à un bon dispositif de mise à la terre.

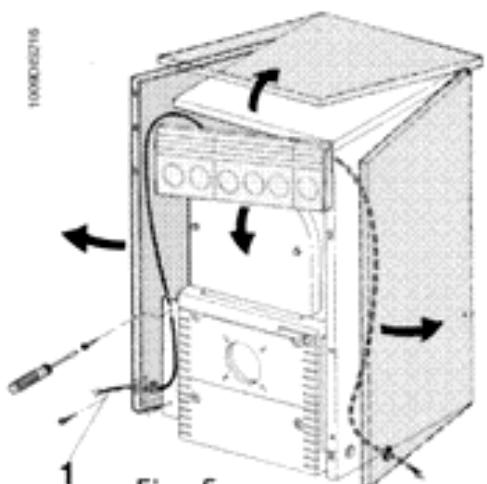

NB: Le cable bruleur (Pos. 1 Fig.5) peut etre positionné, selon les exigences de l'utilisateur, a droite ou a gauche.

Fig. 5

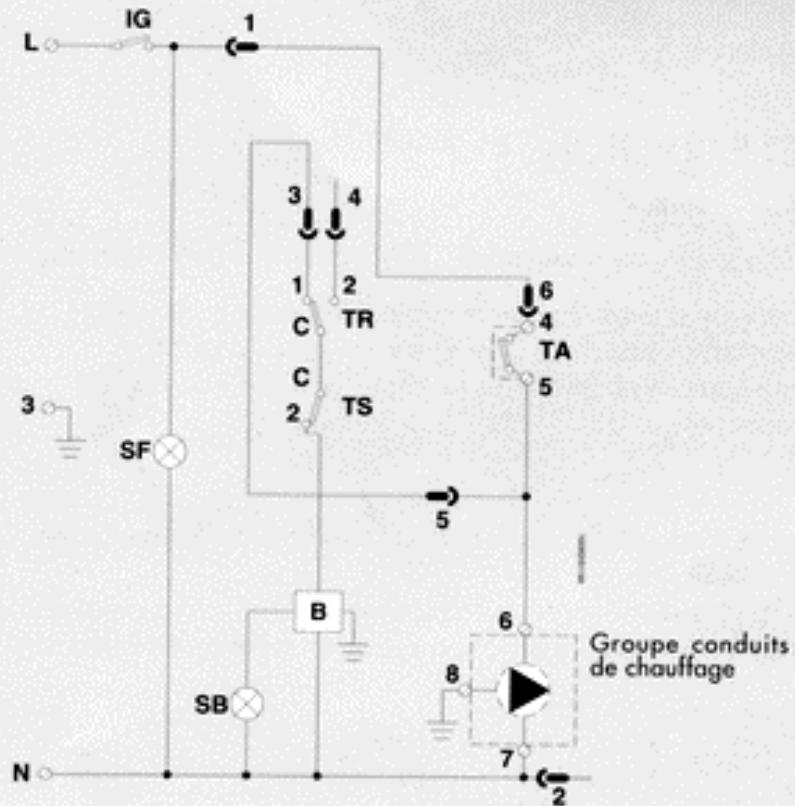

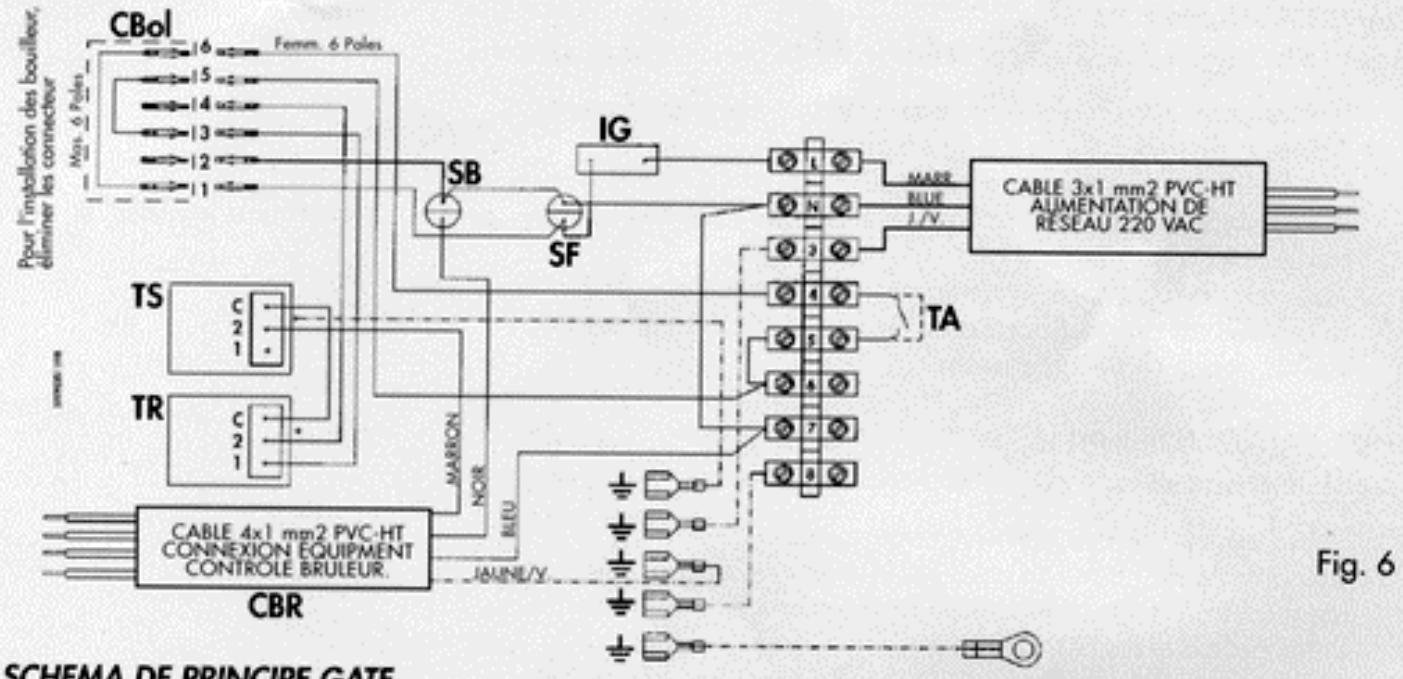

SCHEMA DE BRANCHEMENT GATE
Fig. 6

Fig. 7

LEGENDE

B Bruleur
CBr Connexion bruleur
CBol Connecteur bouilleur
IG Interrupteur general
SB Temoin de blocage

SF Témoin de fonctionnement
TA Thermostat d'ambiance (eventuel)
TR Thermostat de reglage
TS Thermostat de sécurité

VERIFICATIONS ET CONTROLES

AVANT L'ALLUMAGE INITIAL

Avant l'allumage initial, il est conseilé de vérifier les éléments suivants:

a L'installation est remplie à la bonne pression et bien purgée;
b Absence de fuites d'eau ou de combustible;
c L'alimentation electrique est correcte;
d Tous les conduits de fumee sont realises correctement, a distance des parties inflammables, et ne les traversent pas;
e Absence de substances inflammables dans le voisinage de I'appareil;
f Le bruleur est proportionné à la puissance de la chaudière;
g Les soupapes d'arrêt d'eau sont ouvertes;

APRES L'ALLUMAGE INITIAL

Après l'allumage initial il est conseilé de contrôler que:

Le brûleur fonctionne correctement.
Ce contrôle doit être fait avec les instruments appropriés;
Les thermostats fonctionnent de façon correcte;
L'ecu circule dans l'installation;
L'évacuation des fumées se fait complètement par le conduit.

ALLUMAGE ET EXINCTION

ALLUMAGE INITIAL

Une fois les contrôles préliminaires effectués, il est possible de procéder aux manoeuvres d'allumage suivantes:

1 Ouvrir la soupape d'arrêt de combustible (eventuelle);
2 Regler le thermostat chaudiere (Fig.2) sur la valeur desiree;
3 Fermer l'interrupteur en amont de la chaudiere et l'interrupteur Marche/Arret (Fig.2) instalé sur le tableau de commande.

EXTINCTION

Pour des périodes d'interruption assez braves, il suffit d'actionner l'interrupteur Marche/Arrêt (Fig.2) situé sur le tableau de commande.

Pour les arrêt de longue durée en période hivernale, afin d'éviter des dommages causés par le gel, introduire l'antigel prévu à cet effet dans l'installation ou vider celle-ci complètement.

ENTRETIEN PERIODIQUE

L'entretien de la chaudiere doit etre effectue par un personnel qualifie.
Il est de bonne norme de faire controler l'appareil au moins une fois par an avant la saison hivernale.
Ce contrrole doit etre efectue, outre I'etat de propriete de la chaudiere, egalement sur le fonctionnement correct de tous ses dispositifs de controle et de securite ainsi que du bruleur.
L'etat de tous les conduits d'évacuation des fumées doit etalement etre controla.

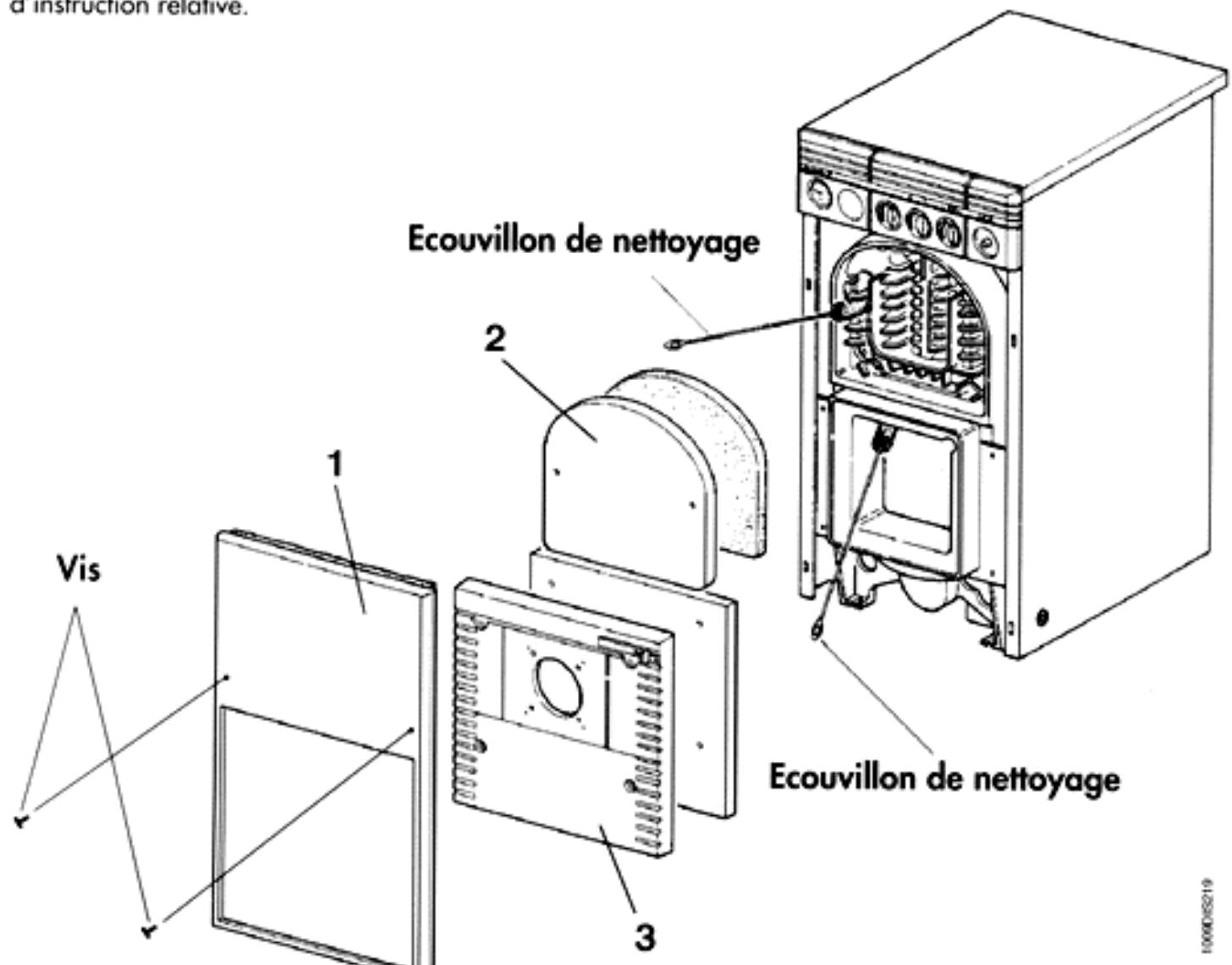

NETTOYAGE DE LA CHAUDIERE

Couper l'alimentation electrique de la chaudiere;
Retirer les panneaux 1,2 et 3 (Fig.8);
Nettoyer ensuite l'intérieur de la chaudiere;
- Contraler tous les conduits de fumées et les nettoyer le cas échéant.

Pour le nettoyage du bruleur consulter la notice d'instruction relative.

Fig. 8

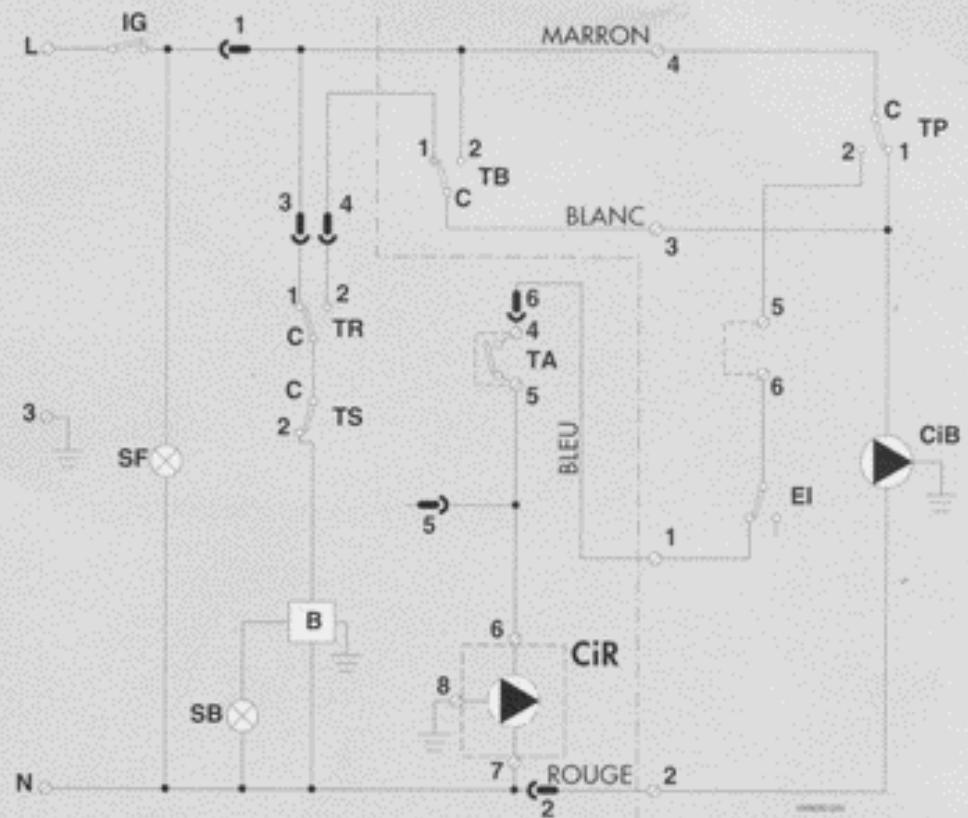

SCHEMA DE PRINCIPLE GATE + AVE

LEGENDE

B Bruleur
CiB Pompe de charge ECS
CiR Pompechauffage
EI Interrupteur ETE/HIVER
IG Interrupteur general
SB Temoin de blocage
SF Temoin de fonctionnement
TA Thermostat d'ambiance
TB Thermostat balloon ECS
TR Thermostat de reglage
TS Thermostat de sécurité
TP Thermostat priorite

Fig. 10

Fig. 11

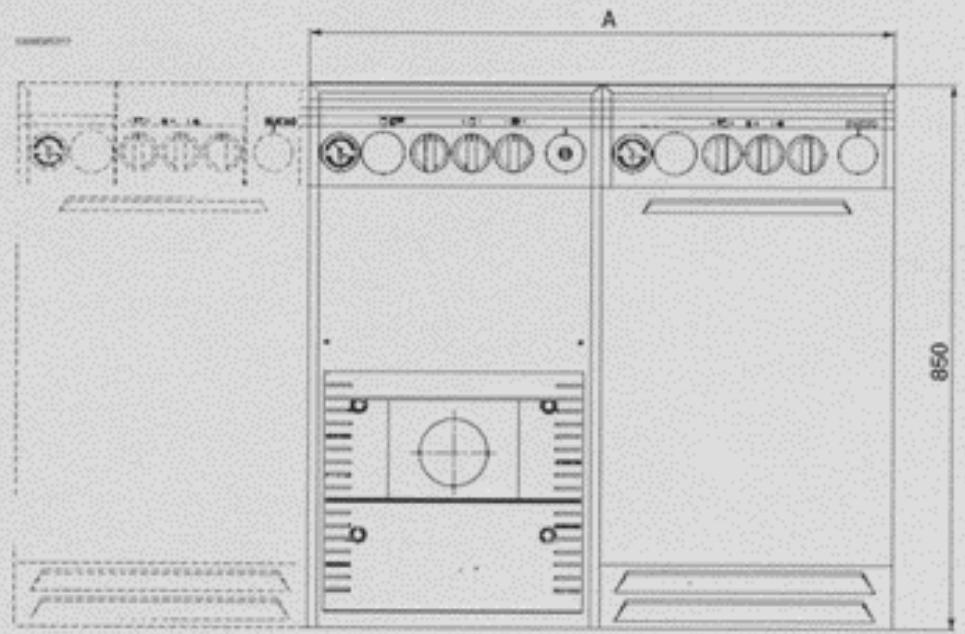

A=900 (combinaison avec AVE 80)
A=1050 (combinaison avec AVE 120)

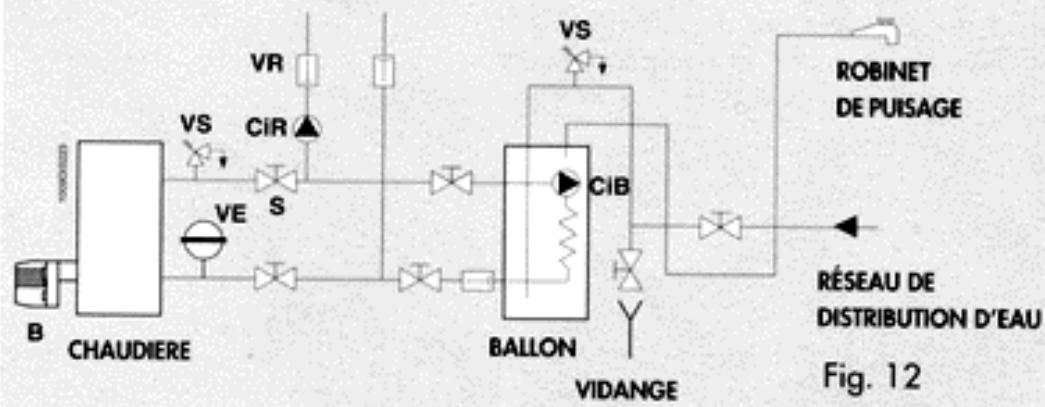

CIRCUIT HYDRAULIQUE GATE + AVE

LEGE NDE

B Bruleur
CiB Pompe de charge
CiR Pompe chauffage
5 Vanne
VE Vase d'expansion
VR Clapet anti-retour
VS Soupape de sécurité

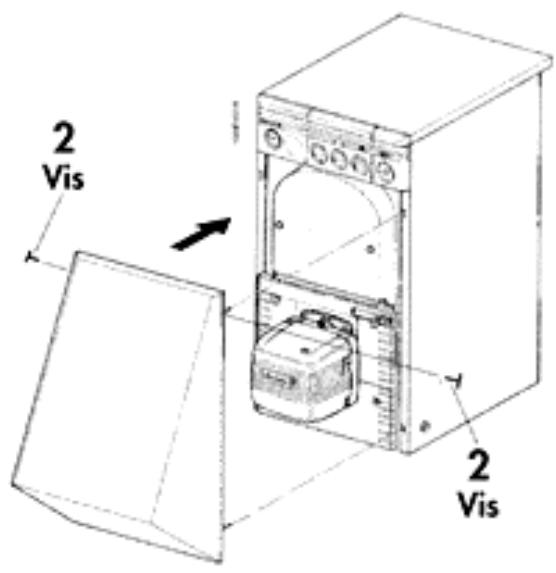

MONTAGE KIT ACOUSTIC COVER (CAPOT D'ISOLATION ACOUSTIQUE)

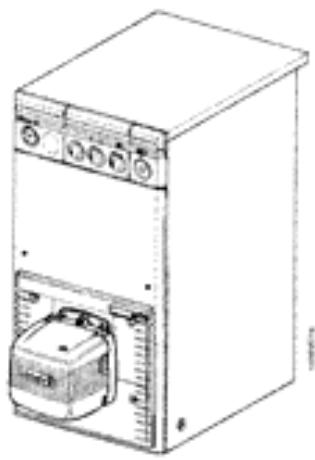

Pour appliquer le kit ACOUSTIC COVER sur le groupe thermique GATE représenté Fig.13, proceder de la façon suivante:

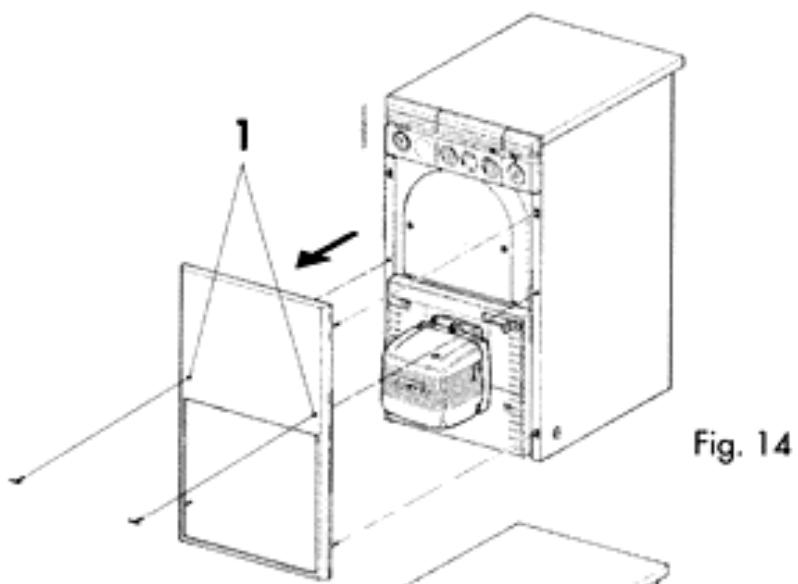

Retirer le panneau anterieur GATE isole (Fig.14);
- Prendre le capot d'insonorisation et le fixer au groupe thermique (Fig.15) a l'aide des vis N.2;

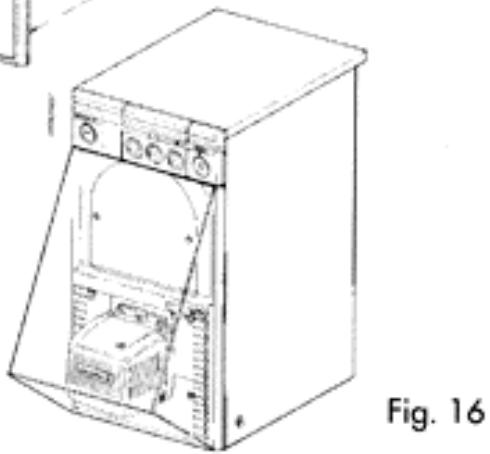

- Apre s montage de ce capot d'insonorisation, le groupe thermique GATE se presente sous la nouvelle forme suivante (Fig.16).

Fig. 13

Fig. 15

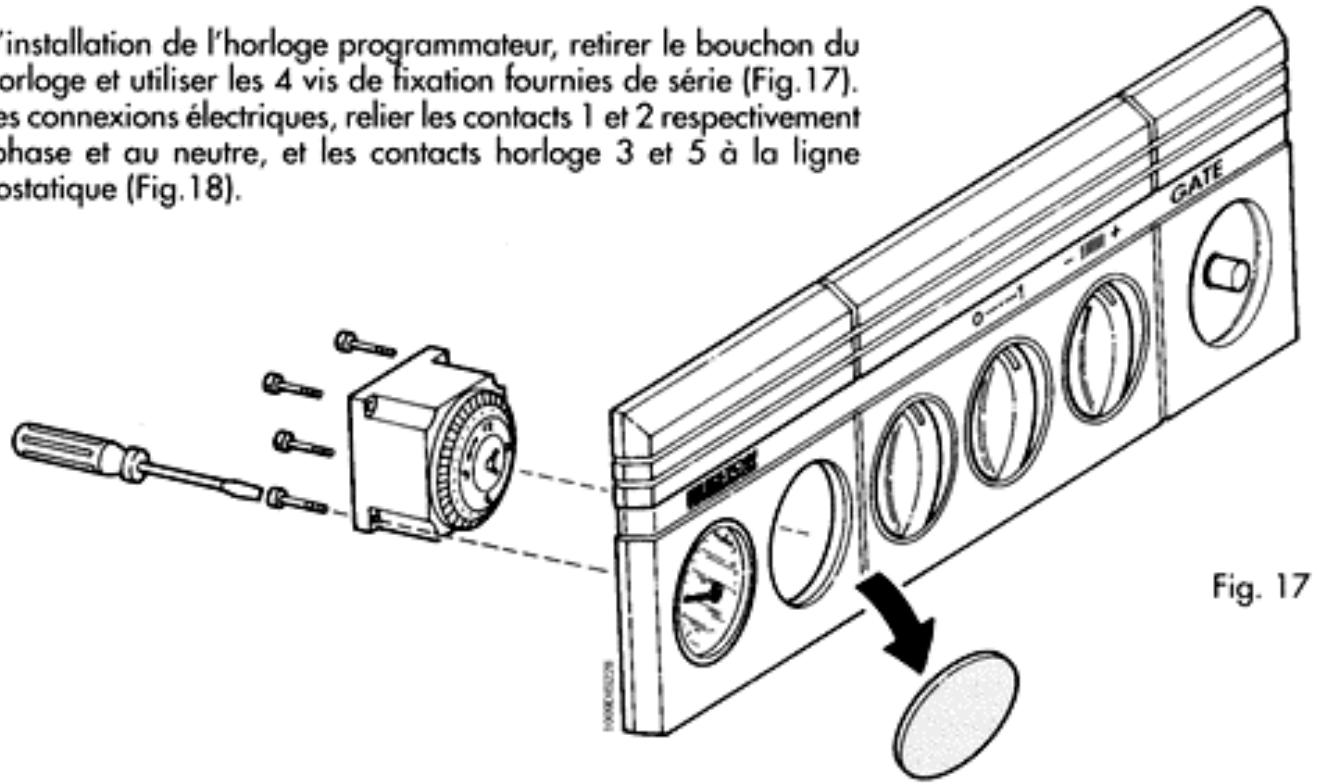

MONTAGE KIT HORLOGE PROGRAMMATEUR

Pour l'installation de l'horloge programmateur, retirer le bouchon du trou horloge et utiliser les 4 vis de fixation fournies de série (Fig.17). Pour les connexions électriques, relier les contacts 1 et 2 respectivement à la phase et au neutre, et les contacts horloge 3 et 5 à la ligne thermostatique (Fig.18).

Fig. 17

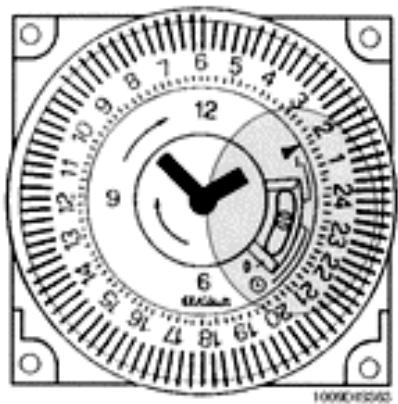

PROGRAMMATION

En tournant le disque programme dans le sens des aiguilles d'une montre, on selectionne l'heure du jour comme pour une montre normale. Les temps d'insertion peuvent etre selectionnnes en abaissant les tiges mobiles par tranches de 15 minutes a la fois (une tranche par cavaliers mobile).

Bornes de branchement 230 V-50/60 Hz

Interrupteur 16 A-250 V~

Fig. 18

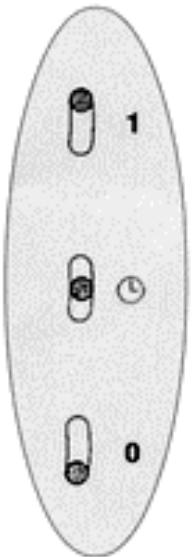

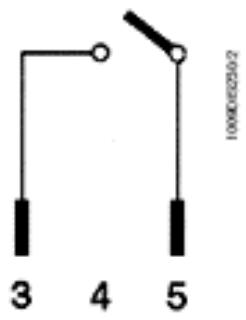

Le commutateur à levier situé à proximite des aiguilles permet les trois possibités suivantes:

1 Levier en position "I", le fonctionnement de la chaudiere pour le chauffage est exclus.
2 Levier en position "O", la chaudiere est en fonctionnement permanent pour le chauffage, commandee par les thermostats chaudiere et le thermostat d'ambiance.
3 Levier en position entre "I" et "O", la chaudière fonctionne automatique pour le chauffage selon le programme selectionné par l'utilisateur par le biais des cavaliers mobiles.
