Puissance nominale	1400 watts
Type de générateur	Portatif
Alimentation	Essence
Cadre	Cadre métallique renforcé
Connexion neutre	Neutre relié au cadre
Poids	Non précisé
Dimensions	Non précisées
Niveau sonore	Non précisé
Type de démarrage	Démarrage manuel
Protection	Protection contre surcharge
Utilisation recommandée	Usage domestique et léger
Instructions de sécurité	Respect strict obligatoire
Maintenance	Entretien régulier recommandé
Garantie	Non précisée
Poignée de transport	Oui
Compatibilité	Appareils 110-120V

FOIRE AUX QUESTIONS - HGCA1400 HOMELITE

Comment démarrer le HOMELITE HGCA1400 ?

Assurez-vous que le réservoir est rempli de carburant. Mettez l'interrupteur sur 'ON', tirez sur le cordon de démarrage plusieurs fois jusqu'à ce que le moteur démarre.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que le commutateur est sur 'ON' et que le cordon de démarrage n'est pas endommagé. Si le problème persiste, consultez le manuel d'utilisation.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre à air et retirez le filtre. Nettoyez-le avec de l'eau et du savon, puis laissez-le sécher complètement avant de le réinstaller.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant du HOMELITE HGCA1400 a une capacité de 1,2 litre.

Comment savoir si l'huile doit être changée ?

Vérifiez le niveau d'huile à l'aide de la jauge. Si l'huile est sombre ou sale, il est temps de la changer.

Quels types de carburant sont recommandés ?

Utilisez du carburant sans plomb avec un indice d'octane d'au moins 87. Évitez d'utiliser un carburant contenant de l'éthanol à plus de 10 %.

Comment entretenir le HOMELITE HGCA1400 ?

Pour un bon entretien, nettoyez régulièrement le filtre à air, vérifiez le niveau d'huile, et inspectez le cordon de démarrage et les bougies d'allumage.

Que faire si la machine surchauffe ?

Arrêtez immédiatement la machine et laissez-la refroidir. Vérifiez si des débris obstruent les évents de ventilation ou si le niveau d'huile est bas.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés HOMELITE ou sur le site officiel de la marque.

Quel est le poids du HOMELITE HGCA1400 ?

Le poids du HOMELITE HGCA1400 est d'environ 4,5 kg.

MODE D'EMPLOI HGCA1400 HOMELITE

Manuel d'utilisation

Manuel d'operateur

Générateur de 1 400 watts

Générateur 1 400 watts

HGCA1400

Pour enregistrer votre produit de HOMELITE, s'il vous plaît la visite: http://register.homelite.com/

Ce générateur a été conçu et fabriqué conformément à nos strictes normes de fiabilité, de simplicité d'emploi et de sécurité d'utilisation. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans problème.

DANGER: Le non-respect des instructions fournies dans ce manuel d'utilisation entraînera des BLESSURES, VOIR MORTELLES.

Merci de votre achat.

Conserver ce MANUEL pour FUTURE référence

A - Recoil starter grip (poignée du démarreur à rappel, mango del arrancador retráctil) B - Air filter (filtre à air, filtró de aire) C - Choke lever (levier d'étrangleur, palanca del anegador) D - Oil cap/dipstick (bouchon/jauge d'huile, tapa de relleno de aceite/varilla medidora de aceite) E - Fuel cap (bouchon de carburant, tapa del tanque) F - Fuel tank (réservoir de carburant, tanque de combustible)

G - 120 volt AC 20 amp receptacles (prises 120 V c. a. 20 A, 120 V de ca 20 A receptáculos) H - 12 volt DC receptacle (prise de 12V c. c, receptaculo de 12Vcc ) I - AC circuit breaker (disjoncteur c. a., disyuntor de circuito de c. a) J - Engine switch (commutateur de moteur, interruptor del motor) K - Oil drainage bolt (vis de vidange d'huile, perno de drenaje de aceite) L - Battery charging cable (câble du charge pile, cable para cargar la batería) M - Ground terminal (borne de terre, terminal de conexión a tierra) N - Fuel valve (robinet de carburant, valvula de combustible)

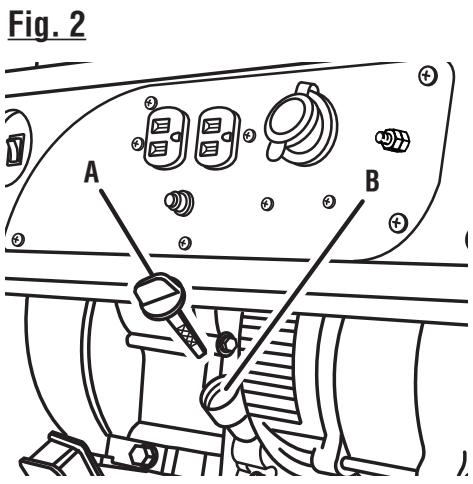

A - Oil cap/dipstick (bouchon/jauge d'huile, tapa de relleno de aceite/varilla medidora de aceite) B - Oil fill hole (orifice de remplissage d'huile, agujero de llenado de aceite)

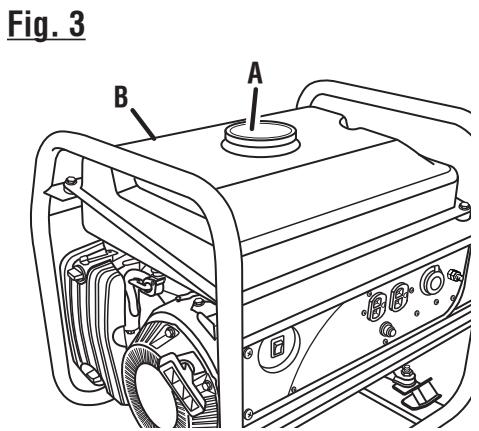

A - Fuel cap (bouchon de carburant, tapa del tanque de combustible) B - Fuel tank (réservoir de carburant, tanque de combustible)

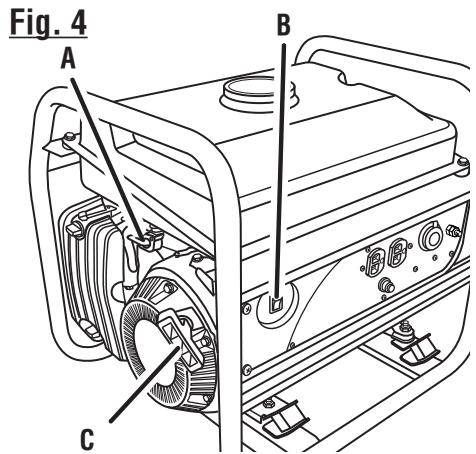

A - Fuel valve (robinet de carburant, valvula de combustible) B - Engine switch (commutateur du moteur, interruptor del motor) C - Recoil starter grip (poignée de démarreur à rappel, mango del arrancador retráctil)

A - Fuel valve (robinet de carburant, valvula de combustible) B - Off (arrêt, apagado) C - On (marche, encendido)

A - Poussez gauche le levier d'étoupe pour la marche B - Poussez droit le levier d'étoupe pour démarrer

A-12 volt DC receptacle (prise de 12 V c. c, receptaculo de 12 V cc) B - Battery charging cable (câble de charge pile, cable para cargar la bateria) C - Battery (pile, bateria)

A - Air filter cover (couvercle du filtre à air, tapa del filtro de aire) B - Screws (vis, tornillos) C - Filter element (élément du filtre, elementos de filtro) D - Air filter unit (unité de filtre à air, unidad del filtro de aire)

A - Oil drainage bolt (vis de vidange d'huile, perro de drenaje de aceite) B - Oil cap/dipstick (bouchon/jauge d'huile, tapa de relleno de aceite/varilla medidora de aceite)

A - Capuchon de bougie (capuchon de bougie, tapa de la bujía) B - Bougie (bougie, bujia)

Fig. 11 A - Screw (vis, tornillo) B - Muffler outlet (sortie du silencieux, recubrimiento del silenciador) C - Spark arrestor (pare-étincelles, parachispas) D - Wire brush (brosse métallique, cepillo de alambre)

A - Fuel line (conduite de carburant, conducto de combustible) B - Fuel valve (robinet de carburant, valvula de combustible) C - Petcock (robinet de carburant, llave depurga)

A - Carburetor drain screw vis de vidange du carburateur, tornillo de drenaje del carburador)

L'utilisation d'une généatrice à l'intérieur PEUT VOUS TUER ENQUELQUES MINUTES.

Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore.

NE JAMAIS utiliser à l'intérieur d'une maison ou d'un garage, MÊME SI les portes et les fenêtres sont ouvertes. Utiliser uniquement À L'EXTÉRIEUR et loin des fenêtres, des portes et des évts.

Ne pas procéder de la manière précisée dans ce Manuel d'utilisation entraînerait des BLESSURES GRAVES VOIRÉ LA MORT.

Risque d'incendie. Ne pas ajouter de carburant pendant l'utilisation de l'appareil.

Le générateur est une source potentielle de chocs électriques. Ne pas exposer à l'humidité.

La pluie ou la neige. Ne pas utiliser avec les mains ou les pieds mouillés.

L'échappement contient le gaz monoxyde de carbone toxique qui peut causer l'inconscience ou la

MORT, Fonctionner dans les secteurs bien ventilés et extérieurs loin d'ouvertures des portes ou des fenêtres. Elles ne sont pas qu'une chance de monévidant de cahiers que ne peuvent couverté niéridel.

Une mauvaise mise à la terre du générateur peut causer une éléctrocution, surtout si le générateur

Une inadéquation de la terre du générateur peut causer une électrocution, surtout si le générateur est équipé d'un kit de roues.

Ne pas exposer à la pluie ou l'humidité.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Le code électrique américain (National Electric Code) requiert un générateur pour une bonne mise à la terre approuvée. Appeler un électricien pour connaître les exigences locales de mise à la terre.

Risque d'incendie. Vérifier l'absence de débordement ou de fuite de carburant. Arrêtez le moteur avant de faire le plein.

Ajouter de lubrifiant jusqu'au repère de remplissage pour démarrer. Le moteur ne démarrera pas ou s’arrêtera si le niveau de lubrifiant est bas.

Introduction 2 Instructions importantes concernant la sécurité 3-4 Règles de sécurité particulières 4 Symboles 5-7 - Caractéristiques électriques 8-9 - Caractéristiques 10 ■ Assemblage 11 Utilisation 11-13 Entretien 14-16 Dépannage 17 Garantie 18-19 Commande de pièces / réparation..... páge arrêté

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus agréable et plus satisfaisante. Lors de la conception de ce produit, l'accent a été mis sur la sécurité, les performances et la fiabilité, afin d'en faire un outil facile à utiliser et à entretenir.

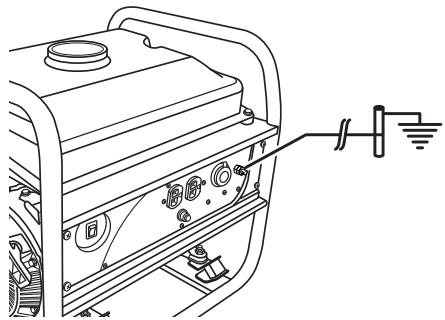

Mise à la TERRE du générateur

Pour réduire les risques de choc électrique ou d'électrocution, le générateur doit être correctement mis à la terre. L'écrou et la borne de terre sur le cadre doivent toujours être utilisés pour connecter le générateur à une source de terre adaptée. La mise à la terre doit se faire avec un fil de calibre 8. Brancher la borne du fil de terre entre la rondelle de blocage et l'écrou, puis bien serrer l'écrou. Brancher l'autre extrémité du fil à une source de terre adaptée.

Le code électrique américain contient diverses façons pratiques permettant d'établir une bonne source de terre. Si une tige en fer ou en acier est utilisée, elle doit être d'au moins 15 mm (5/8 po) et si une tige non ferreuse est utilisée, elle doit avoir un diamètre d'au moins 12,5 mm (1/2 po) et être faite d'un matériel

indiqué pour la mise à la terre. Introduire la tige ou le fourreau à une profondeur de 2,4 m (8 pieds). Si un fond rocailleux est présent à moins de 1,2 m (4 pieds), enterrer la tige ou le fourreau dans une tranchée.

Tous les outils et les accessoires électriques utilisés à l'aide de ce générateur doivent être correctement mis à la terre par l'intermédiaire d'un troisième fil ou être doublement isolés.

1. d'utiliser des appareils électriques avec prises de terre à trois fiches.
2. d'utiliser un cordon prolongateur avec prise à 3 pôles et une fiche à 3 broches aux extrémités opposées pour assurer la continuité de la protection de mise à la terre du générateur à l'appareil.

Consulter et respecter tous les règlements nationaux et locaux applicables concernant les spécifications de mise à la terre. Consulter un électricien qualifié ou le personnel de service si les instructions de mise à la terre ne sont pas bien comprises, ou en cas de doute au sujet de la mise à la terre.

DANGER:

Monoxyde de Carbone. Utiliser une généatrice à l'intérieur d'un BATIMENT CAUSERA LA MORT EN QUELQUES MINUTES.

Le tuyau d'échappement de la générateur contient un niveau élevé de monoxyde de carbone (CO), lequel s'avère être un gaz poison inodore et invisible. Si vous pouvez partager les gaz du tuyau d'échappement de la générateur, vous respirez du CO. Mais, même si vous ne pouvez pas partager les gaz provenant du tuyau d'échappement, vous pourriez être en train de respirer du CO.

Ne jamais utiliser une généatrice à l'intérieur d'une maison, des garages, des petits espaces, ou autres aires restreintes partiellement fermées. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler dans ces aires restreintes. Utiliser un ventilateur ou ouvrir une fenêtre ou les portes NE fournit PAS assez d'air frais à respirer. Utilisez SEULEMENT la généatrice à l'extérieur et loin des fenêtres ouvertes, des portes ouvertes, et des bouches d'aération. Ces ouvertures peuvent tirer l'air provenant du tuyau d'échappement.

Même si vous utilisez une généatrice correctement, des gaz CO peuvent toujours s'infiltrer dans la maison. TOUJOURS utiliser une alarme de monoxyde de carbone à piles dans votre maison.

Si vous ressentez que vous commencez à être étourdi ou faible suite au fonctionnement de la générateur, allez prendre l'air frais IMMÉDIATEMENT. Consultez un médecin. Vous pourriez avoir un empoisonnement au monoxyde de carbone.

Avertissement :

Lire et comprendre toutes les instructions. Le non-respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou un empoisonnement au monoxyde de carbone, pouvant causer des blessures graves, voir mortelles.

Avertissement :

Le code électrique américain (National Electric Code) requiert que le générateur soit mis à la terre par l'intermédiaire d'une source de terre approuvée. Avant d'utiliser la borne de terre, consulter un électricien qualifié, un inspecteur en électricité ou un organisme local connaissant les codes et les règlements locaux applicables à l'utilisation prévue du générateur.

Conserver ces instructions

Ce manuel relate à propos d'instructions importantes lesquelles devraient être suivies pendant l'installation et l'entretien des piles et de la généatrice.

Ne pas brancher au circuit électrique d'un bâtiment à moins que la génératrice et le commutateur de transfert n'aient été installés correctement par un électricien qualifié, et que ce dernier n'ait verified la sortie électrique.

Ne pas laisser des enfants ou personnes n'ayant pas reçu une formation adéquate utiliser cette unité. Ne jamais mettre en marche ou faire tourner le moteur dans une zone fermée ou partiellement fermée. L'inhalation des fumées d'échappement provoque le décès. Toujours porter une protection oculaire avec des écrans latéraux certifiée conforme à la norme ANSI Z87.1, ainsi qu'une protection auditive lors de l'utilisation de cet outil. Garder les badauds, enfants et animaux domestiques à une distance minimum de 3 m (10 pi). ■ Porter des chaussures ou des bottes robustes et sèches. Ne pas utiliser pieds nus. Ne pas utiliser le générateur en état de fatigue, si l'on est souffrant ou sous l'influence de l'alcool, de drogues ou de médicaments. Garder toutes les parties du corps à l'écart des pièces en mouvement et des parties brûlantes de l'outil. Ne pas toucher les prises ou les fils dénudés. Ne pas utiliser le générateur avec des cordons électriques usés, effilochés, dénudés ou autrement endommagés. Laisser le moteur refroidir avant de remiser l'outil et vidanger le carburant. Ne pas utiliser le générateur dans la pluie ou la neige. Remiser la générateur dans un endroit bien ventilé après avoir vidé le réservoir de carburant. Ne pas remiser le carburant à proximité de la générateur. Pour le transport dans un véhicule, le réservoir doit être vide, le robinet de carburant fermé et la machine bien arrimée. Laisser le moteur refroidir pendant 5 minutes avant de faire le plein. ■ Manipuler le carburant avec précaution pour éviter les risques d'incendies et de brûlures. Le carburant est extrêmement inflammable. Ne pas fumer pendant la manipulation du carburant. - Conserver le carburant dans un bidon ou jerrican approuvé pour l'essence. Poser la machine sur un sol plat, arrêter le moteur et le laisser refroidir avant de faire le plein. Desserrer le bouchon du réservoir lentement pour relâcher la pression et éviter que le carburant ne s'échappe. Une fois le réservoir plein, remettre le bouchon en place et le serrer fermement. ■ Essuyer tout le carburant éventuellement répandu. N'essayer en aucun cas de brûler le carburant répandu. - Une vibration est normale pendant l'utilisation de la générateur. Pendant et après l'utilisation de la générateur, inspectez celle-ci, tout comme les câbles d'extension et les câbles branchés à la boîte d'alimentation afin de détecter tout bris potentiel du matériel. Faire réparer tout dommage immédiatement ou remplacer les pièces endommagées au besoin. Ne pas utiliser de fiches ou des câbles qui sont endommagés tels qu'ils aient des signes de fissures ou si la couche isolante est craquée ou si les lamelles sont endommagées.

Instructions importantes concernant la sécurité

Il est préférible d'utiliser une génératrice fixe comme source d'énergie de secours pour alimenter la maison en cas de panne d'électricité. Une génératrice portative, même correctement branchée, risque une surcharge. Il peut en résulter une surchauffe ou une contrainte indue sur les composantes de la génératrice, ce qui peut provoquer une défaillance de la génératrice. Utiliser uniquement des pièces de rechange et des accessoires approuvés et suivre les instructions dans la section Entretien de

ce manuel. L'usage de pièces non autorisées ou le non-respect des instructions peut présenter des risques de choc électrique ou de blessures.

• Entretenez le produit conformément aux instructions de ce manuel d'utilisation. Inspectez le produit avant chaque utilisation pour s'assurer qu'il n'y a pas de pièces desserrées, de fuites de carburant, etc. Remplacez les pièces endommagées.

Avertissement :

Lorsque cette généatrice est utilisée pour fournir de l’énergie à un système électrique d’un BATIMENT : cette généatrice doit être installée par un électricien qualifié et doit être branchée à un circuit fermé muni d’un interrupteur de transfert, conformément au Code National Électrique NFPA70. La généatrice devra être branchée sur un interrupteur de transfert lequel pourrait allumer tous les conducteurs autres que celui du circuit électrique principal. Le cadre de la généatrice doit être mis à la terre par l’intermédiaire d’une source de terre approvée. Si cette étape n’est pas faite, la généatrice ne sera pas isolée du circuit électrique et cela pourrait entraîner des blessures graves, voire même la mort chez un électricien travaillant pour l’usine.

L'échappement contient du monoxyde de carbone, un gaz toxique incolore et inodore. L'inhalation des fumées d'échappement peut causer la perte de conscience et le décès. Si la machine tourne dans un endroit clos ou partiellement clos, l'air peut contenir une quantité dangereuse de monoxyde de carbone. Pour éviter l'accumulation de fumées d'échappement, toujours assurer une ventilation adéquate. - Toujours utiliser un détecteur de monoxyde de carbone fonctionnant sur piles lors de l'utilisation du générateur. En cas de sensation de nausée, d'étourdissement ou de faiblesse lors de l'utilisation du générateur, l'arrêter et aller immédiatement à l'air frais. Consulter un docteur. Il peut s'agir d'un empoisonnement au monoxyde de carbone. Placer le générateur sur une surface stable et plate. Utiliser dans un endroit bien ventilé et bien éclairé à l'écart des zones de travail pour éviter les interférences sonores. L'utilisation du générateur dans des conditions mouillées peut entraîner l'électrocution. Conserver l'unité au sec. Garder le générateur à au moins 1 m (3 pieds) de tout type de matériaux combustibles. Ne jamais utiliser le générateur près de matériaux dangereux. - Ne pas utiliser le générateur près d'une station de distribution d'essence ou de gaz naturel. - Ne pas toucher le silencieux ou le cylindre pendant ou immédiatement après l'utilisation. Ils sont BRULANTS et peuvent provoquer des brûlures.

• Cette génératrice est équipée d'un connecteur neutre libre. Cela signifie que le conducteur neutre n'est pas relié électriquement au cadre de l'unité.
• Ne pas laisser le réservoir d'essence de la générateur déborder lors du remplissage. Remplir le réservoir jusqu'à 25,4 mm (1 po) de l'ouverture du goulot du réservoir pour permettre l'expansion du carburant. Ne pas recouvrir le bouchon du réservoir de carburant lorsque le moteur fonctionne. Ne pas respecter cette directive peut causer une panne de moteur ou endommager l'outil. Ne pas fumer lors du remplissage du générateur avec de l'essence. ■ Fermer le moteur et le laisser refroidir complètement avant l'ajout de carburant ou la lubrification de la générateur. Ne pas retirer la jauge d'huile ou le bouchon du réservoir de carburant lorsque le moteur tourne. Bien tenir compte de tous les autocollants de sécurité situés sur le générateur. Garder les enfants à un minimum de 3 m (10 pieds) du générateur à tout moment. L'unité fonctionne dans des températures comprises entre -5 et 40°C (23 et 104°F) avec une humidité relative de 90% ou moins.
• Des modifications spéciales pour une performance en haute altitude sont requises si le générateur est utilisé en permanence à des altitudes supérieures à 1500 m (5000 pieds). Contacter le centre de réparations agréé Homelite le plus proche pour plus d'informations et pour faire effectuer des modifications. Vérifier la tension et la fréquence requises avant de brancher tout équipement électronique sur le générateur. Le générateur peut se couvrir endommagé si les appareils branchés ne sont pas prévus pour fonctionner à une tension égale à ± 10% et une fréquence égale à ± 3 Hz de celles indiquées sur la plaque signalétique du générateur. Pour éviter tout dommage, toujours brancher une charge additionnelle sur le générateur lorsqu'un appareil à circuits intégrés (tel qu'un téléviseur) est utilisé. Une variance peut être aussi nécessaire pour certaines applications, dans le cas d'un ordinateur, par exemple. Une variance peut être aussi nécessaire pour certaines applications de l'équipement en solide.
• Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si ce produit est prêté, il doit être accompagné de ces instructions.

Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de risques associé à l'utilisation de ce produit.
SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER :	Indique une situation extrémement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves, voire mortelles.
	AVERTISSEMENT :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
	ATTENTION :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité modérée.
	ATTENTION :	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

Certsains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d'utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE	NOM	DÉSIGNATION / EXPLICATION
	Alerte de sécurité	Indique un risque de blessure potentiel.
	Lire le manuel d'utilisation	Pour réduire les risques de blessures, l'utiliseur doit dire et veiller à bien comprendre le manuel d'utilisation avant d'utiliser ce produit.
	Avertissement concernant l'humidité	Ne pas exposer à la pluie ou l'humidité.
	Choc électrique	Une utilisation de l'équipment dans des conditions non sèches et le non-respect des méthodes sans danger peuvent entraîner un choc électrique.
	Vapeurs toxiques	Durant le fonctionnement, le générateur émet du monoxyde de carbone, un gaz toxique inodore et incolore. Respirer le monoxyde de carbone peut entraîner des nausees, des évanouissements, voir la mort.
	Incendie/explosion	Le carburant et ses vapeurs sont extrémement inflammables et explosifs. Un incendie ou une explosion peut entraîner des brûlures graves, voir la mort.
	Surface chaude	Pour éviter les risques de blessures ou de dommages, éviter tout contact avec les surfaces brûlantes.
	Danger au levage	Pour réduire le risque de blessures graves, éviter de lever le générateur seul.
	Mise à la terre	Consulter un électricien local pour déterminer les exigences de mise à la terre avant le fonctionnement.
	Électrocution	Une mauvaise mise à la terre du générateur peut causeur une électrocution, surtout si le générateur est équipé d'un kit de roues.

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

V	Volts	Tension
A	Ampôres	Courant
Hz	Hertz	Fréquence (cycles par seconde)
W	Watt	Puisance
hrs	Heures	Durée
gal	Gallon	Volume
qt	Quart	Volume

Autocollants de sécurité

Les informations ci-dessous se trouvent sur le générateur. Pour des raisons de sécurité, étudier et comprendre tous les autocollants avant de mettre le générateur en marche.

Si un autocollant se détache ou devient illisible, contacter le centre de réparations/agréé pour obtenir un autocollant de rechange.

Ne pas procéder de la manière décrite dans ce manuel d'utilisation entraînera des BLESSURES GRAVES voir la MORT. Risque d'incendie. Ne pas ajouter de carburant pendant l'utilisation de l'appareil. Le générateur est une source potentielle de chocs électriques. Ne pas exposer à l'humidité, la pluie ou la neige. Ne pas utiliser les mains ou les pieds mouillés. L'échappement contient le gaz monoxyde de carbone toxique qui peut causer l'inconscience ou la MORT les secteurs bien ventilés et extérieurs loin d'ouvertures des fenêtres ou des portes. - Une mauvaise mise à la terre du générateur peut causer une électrocution, rendu si le générateur est équipé d'un kit de roue. Ne pas exposer à la pluie ou l'humidité. L'utilisation d'une génératrice à l'intérieur PEUT VOUS TUER EN QUELQUES MINUTES. Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore. NE JAMAIS utiliser à l'intérieur d'une maison ou d'un garage, MÊME SI les portes et les fenêtres sont ouvertes. Utiliser uniquement À L'EXTÉRIEUR et loin des fenêtres, des portes et des évènements.

DANGER

L'utilisation d'une généatrice à l'intérieur PEUT VOUS TUER ENQUELQUES MINUTES.

Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore.

NE JAMAIS utiliser à l'intérieur d'une maison ou d'un garage, MEME SI les portes et les fenêtres sont ouvertes. Utiliser uniquement À L'EXTÉRIEUR et loin des fenêtres, des portes et des évets.

Risks of fire. Do not add fuel while the product is operating. Risques d'incendie. Ne pas ajouter de carburant pendant l'utilisation de l'appareil. Résigno del incidendo. No-agregne combustible quando el products esté fonctionando.

Generator is a potential source of electric shock. Do not expose to moisture, rain, or snow. Do not operate with wet hands or feet. Le gléducteur est une source potentielle de echoes électricnes. No pas exposant à l'humidité, ne ne s'est pas exigué en cas de pêts ou moulées. El génération est un fiuente de désignée électrique. No la'exposant a huidéau, la itlure, ni a la nie. No opere manon a piès hémédes. Exhaust contains poisonous carbon monoxide gas that can cause unconsciousness or DEATH. Operate in well ventilated, outdoor areas away from open windows or doors. L'elchapment conté le gaz monoxide de carbons toxiques qui peut causer l'inconnéance ou la maladie du verticillant et des portes. Le espace conté plus venenosque de monoxide de carbono que cause péridai del concorsoamento o MUERTE. Opere en areías externales bienventilatedes de puertas o ventanas abiétas.

Failure to properly ground the generator can result in electrocution, especially if the generator is equipped with a whole unit. The generation unit is usually built up by the generator that causes an electrocution, surtout si le générateur est équipd un kit de roue. The generation unit is also used for operation accessoirement si le générateur peut résulter en electrocution, équivalente si a generator est équipd au compt d'une roue.

Do not expose to rain or use in damp locations. No pes exposer à la pluie ou l'humidité. No exponge à la liuvia ni use en lugares humedos

Avertissement concernant le carburant

Ne pas fumer lors du plein. Ne pas trop remplir. Le plein est obtenu à 25 mm (1 po) en dessous du haut du goulot de remplissage. Arrêter le moteur pendant cinq minutes avant de faire le plein pour éviter que la chaleur du silencieux n'allume les vapeurs de carburant.

Avertissement concernant le lubrifiant moteur

Ajouter du lubrifiant avant l'utilisation initiale du générateur. La contenance du réservoir est de 13,5 oz (0,42 quart). Toujours vérifier le niveau de lubrifiant avant chaque utilisation. Le niveau de lubrifiant doit toujours se trouver dans la zone hachurée de la jauge. Cette unité

Risque d'incendie. Vérifier l'absence de débordement ou de fuite de carburant. Arrêtez le moteur avant de faire le plein.

Ajouter de lubrifiant jusqu'au repère de remplissage pour démarrer. Le moteur ne démarrera pas ou s’arrêtera si le niveau de lubrifiant est bas.

est équipée d'un capteur d'huile qui coupe automatiquement le moteur si le niveau de lubrifiant descend à un niveau dangereux.

Mise à la TERRE - avertissement

Le code électrique américain (National Electric Code) requiert que le générateur soit mis à la terre par l'intermédiaire d'une source de terre approvée.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Le code électrique américain (National Electric Code) requiert un générateur pour une bonne mise à la terre approuvée. Appeler un électricien pour connaître les exigences locales de mise à la terre.

Ne pas toucher le silencieux ou le cylindre en aluminium du moteur. Ils sont BRULANTS et peuvent causer de graves brûlures. Ne mettre aucun matériel inflammable ou combustible sur le chemin direct de l'échappement.

Taille du câble du CORDON prolongateur

Voir le tableau ci-dessous pour vérifier que la taille de câble des cordons prolongateurs utilisés est capable de porter la charge requise. Des tailles de câbles inadéquates peuvent causer une chute de tension qui peut griller l'appareil et surchauffer le cordon.

Courant en ampôres	Charge en watts		Longueur de cordon permise maximum
	À 120 V	À 240 V	Fil de calibre 8	Fil de calibre 10	Fil de calibre 12	Fil de calibre 14	Fil de calibre 16
2.5	300	600		305 m (1000 pieds)	183 m (600 pieds)	114 m (375 pieds)	76 m (250 pieds)
5	600	1200		152 m (500 pieds)	91 m (300 pieds)	61 m (200 pieds)	38 m (125 pieds)
7.5	900	1800		107 m (350 pieds)	61 m (200 pieds)	38 m (125 pieds)	31 m (100 pieds)
10	1200	2400		76 m (250 pieds)	46 m (150 pieds)	31 m (100 pieds)	15 m (50 pieds)
15	1800	3600		46 m (150 pieds)	31 m (100 pieds)	20 m (65 pieds)
20	2400	4800	53 m (175 pieds)	38 m (125 pieds)	23 m (75 pieds)
25	3000	6000	46 m (150 pieds)	31 m (100 pieds)
30	3600	7200	38 m (125 pieds)	20 m (65 pieds)
40	4800	9600	27 m (90 pieds)

Charges du moteur électrique

Les moteurs électriques courants en fonctionnement normal tirent jusqu'à six fois leur courant de fonctionnement lors du démarrage. Ce tableau peut être utilisé pour estimer les watts requis pour démarrer les moteurs électriques « code G » ; cependant, si un moteur électrique ne démarre pas ou n'atteint pas sa vitesse de fonctionnement, éteindre immédiatement l'appareil ou l'outil pour éviter d'endommager l'équipement. Tous les jours vérifier les exigences de l'outil ou de l'appareil utilisé par rapport à la sortie nominale du générateur.

Taille du moteur (ch)	Watts de fonctionnement	Watts requis pour le démarrage du moteur
		Répulsion Induction	Condensateur	Phase auxiliaire
1/8	275	600	850	1200
1/6	275	600	850	2050
1/4	400	850	1050	2400
1/3	450	975	1350	2700
1/2	600	1300	1800	3600
3/4	850	1900	2600	—
1	1100	2500	3300	—

Attention :

Vérifier la tension et la fréquence requises avant de brancher tout équipement électronique sur le générateur. Le générateur peut se couvrir endommagé si les appareils branchés ne sont pas prévus pour fonctionner à une tension égale à ± 10% et une fréquence égale à ± 3 Hz de celles indiquées sur la plaque signalétique du générateur. Pour éviter tout dommage, toujours brancher une charge additionnelle sur le générateur lorsqu'un appareil à circuits intégrés (tel qu'un téléviseur) est utilisé. Une variance peut être aussi nécessaire pour certaines applications, dans le cas d'un ordinateur, par exemple. Une variance peut être aussi nécessaire pour certaines applications de l'équipement en solide.

Capacité du générateur

S'assurer que le générateur peut fournir les watts continus (de fonctionnement) et de surtension (démarrage) suffisants pour tous les articles alimentés au même moment. Suivre ces simples étapes.

1. Sélectionner les articles qui seront alimentés au même moment.
2. Faire le total des watts continus (de fonctionnement) de ces articles. Ceci correspond à la somme de puissance que le générateur doit produire pour que ces articles puissent fonctionner. Voir le tableau de référence de wattage à droite.
3. Déterminer les watts de surtension (démarrage) nécessaires. Les watts de surtension correspondent à la courte pointe de puissance nécessaire pour démarrer les outils ou les appareils à moteur électriques, tels que les scies circulaires ou les réfrigérateurs. Les moteurs ne démarrant pas tous au même moment, le total des watts de surtension peut être déterminé en ajoutant uniquement les articles au wattage de surtension supplémentaire le plus élevé au wattage nominal total de l'étape 2.

Example :

Outil ou apparéil	Watts de fonctionnement (continu)	Watts de surtension (démarrage)
Climatisationur de fenêtre, 10 000 BTU	1200	1800
Réfrigérateur	700	2200
Pompe de puits 1/2 ch	1000	2000
Télévision de 27 pôues	500	0
Éclairage (75 W)	75	0
	3475 Wattage de fonctionnement total	2200 Wattage de surtension maximum

Wattage continu (fonctionnement) total : 3475

Plus de wattage de surtension supplémentaire maximum + 2200

Égal à la sortie totale du générateur requise 5675

Gestion de l'energie

Pour prolonger la durée de vie du générateur et des appareils reliés, il est important d'effectuer l'ajout de charges électriques supplémentaires au générateur avec soin. Rien ne doit être connecté aux sorties du générateur avant le démarrage du moteur. Une gestion correcte et en toute sécurité de l'énergie du générateur consiste à ajouter des charges en série :

1. Sans appareil connecté au générateur, mettre le moteur en marche de la façon décrite dans ce manuel.
2. Brancher et mettre en marche la première charge, de préférence la plus importante.
3. Laisser la sortie du générateur se stabiliser (le moteur tourne régulièrement et l'appareil relié fonctionne correctement).
4. Brancher et mettre la charge suivante en marche.
5. Une fois de plus, laisser le générateur se stabiliser.
6. Répéter les étapes 4 et 5 pour chaque charge supplémentaire. Ne jamais ajouter de charges supérieures à la capacité du générateur. Bien veiller à considérer les charges de surtension comme décrit précédemment.

Attention :

Ne pas surcharger la capacité du générateur. Le dépassement de la capacité du wattage/de l'ampérage du générateur peut endommager le générateur et/ou les appareils électriques qui lui sont reliés.

Application / Equipement	Estimé watts de fonction- nement	Estimé watts de démarrage
Cas d'urgence / De secours à la maison
Radio d'horloge	50	50
Illumínación (qté. 4 x 75 varios)	300	300
Réfrigérateur	700	2200
Ventilateur de générateur d'air chaud	800	2350
Pompe de puits	1000	1500
Micro-ondes	1000	1000
Pompe de vidange	1050	2200
Cuisinière électrique - réchaud unique	2100	2100
Site de travail
Perceuse électrique - 1/2 ch	600	900
Pulvérisateur sans air - 1/3 ch	600	1200
Lampe de travail quartz-halogène	1000	1000
Scie alternative	960	1920
Compresseur à air - 1 ch	1600	4500
Scie circulaire - 185 mm (7-1/4 po)	1400	2300
Raboteuse/dégauchisseuse - 152 mm (6 po)	1800	1800
Scie à onglet - 255 mm (10 po)	1800	1800
Scie circulaire à table/scie circulai-re tous azimuths - 255 mm (10 po)	2000	2000

*Les wattages indiqués sont approximatifs. Vérifier le wattage sur l'outil ou l'appareil.

Moteur

Type de moteur : 4 Temps, OHV

Système de refroidissement............ Air forcé

Système de démarrage. À rappel

Système d'allumage. T.C.I.

Bougie Champion L66Y

Volume de lubrifiant moteur 13,5 oz (0,42 qt)

Volume de carburant 6,814 L (1,8 gal.)

Générateur

Tension nominale : 12V DC, 120V AC

Ampérage nominal 8,3A DC, 11,7A AC

Sortie nominale 1,400 W

Fréquence nominale 60 Hz

Longueur 15,0 po

Largeur 18,5 po

Hauteur 16,38 po

Poids 60 lbs.

Bien connaître le générateur

Voir la figure 1.

L'utilisation sûre de ce produit exige une compréhension des renseignements figurant sur le produit et contenus dans le manuel d'utilisation, ainsi qu'une bonne connaissance du projet entrepris. Avant d'utiliser ce produit, se familiariser avec toutes ses caractéristiques et règles de sécurité.

Disjoncteur c. a.

Le disjoncteur est fourni pour protéger le générateur contre les surcharges électriques.

Filtré à air

Le filtré à air permet de limiter la quantité de poussière et de saleté pénétrant dans l'unité lors du fonctionnement.

Cable pour charger les PILES

Le câble pour charger les piles permet un chargement facile des blocs-piles à l'aide d'une génératrice.

NOTE : Utiliser uniquement un câble destiné à charger les piles au plomb-acide humides exposées à l'air libre.

Le d'étranglement sert lors du démarrage lorsque le moteur est froid.

Prise de 12 v c. c.

Votre génératrice est dotée d'une prise 12 V, 8,3 A c. c. pour le chargement de lecteurs de musique, de téléphones cellulaires, de piles plomb-acide et d'appareils de 12 V.

Attention :

La prise de 12 V c.c. est donc pour charger les piles au plomb-acide humides exposées à l'air libre, et non pour le démarrage de secours des véhicules. Ne PAS surcharger la pile ou la laisser sans surveillance.

Réserveur de carburant

Le réservoir de carburant a une contenance de 6,814 L (1,8 gal.)

Robinet de carburant

Le débit de carburant par le générateur est contrôlé par la position du robinet de carburant.

BORNE Deterre

La borne de terre permet d'obtenir une bonne mise à la terre du générateur pour la protection contre les chocs électriques. Consulter un électricien local pour les exigences de mise à la terre locales.

Retirer le bouchon de remplissage d'huile pour vérifier le niveau d'huile et faire l'appoint selon le besoin.

VIS de vidange d'huile

Lors de la vidange de lubrifiant moteur, dévisser et retirer la vis de vidange d'huile moteur pour permettre à l'huile d'être vidangée.

PRISES de 120V

Le générateur est équipé des deux prises de 120 V c. a., 20 A. Elles peuvent être utilisées pour le fonctionnement d'appareils, éclairage électrique, d'outils et de charges de moteur ajustats.

Poignée du démarreur à RAPPEL

La poignée du démarreur à rappel est utilisée (avec le contacteur du moteur) pour permettre le générateur du moteur en marche.

Déballage

Ce produit a été expédie complètement assemblé.

Avec précaution, sortir l'outil et les accessoires de la boîte. S'assurer que toutes les pièces figurant sur la liste de contrôle sont incluses.

Avertissement :

Ne pas utiliser le produit si, en le déballant, vous constatez que des éléments figurant dans la liste des pièces détachées sont déjà assemblés. Certaines pièces figurant sur cette liste n'ont pas été assemblées par le fabricant et exigent une installation. Le fait d'utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures.

Examiner soigneusement l'unité pour s'assurer que rien n'a été brisé ou endommagé en cours de transport. Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examiné le produit et vérifié qu'il fonctionne correctement. Si des pièces manquent ou sont endommagées, appeler le 1-877-617-3501 pour obtenir de l'aide.

LISTE de contrôle d'expédition

Généatrice

Câble pour charger les piles

Bouteille d'huile

Manuel de l'utilisateur

Avertissement :

Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu'elles aient été remplacées. Le fait d'utiliser ce produit même s'il contient des pièces endommagées ou s'il lui manque des pièces peut entraîner des blessures graves.

Avertissement :

Ne pas essayer de modifier ce produit ou de créer des accessoires non commandés pour ce produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses pouvant entraîner des blessures graves.

DANGER:

Monoxyde de Carbone. Utiliser une généatrice à l'intérieur d'un bâtiment CAUSERA LAMORT EN QUELQUES MINUTES.

Le tuyau d'échappement de la générateur contient un niveau élevé de monoxyde de carbone (CO), lequel s'avère être un gaz poison inodore et invisible. Si vous pouvez partager les gaz du tuyau d'échappement de la générateur, vous respirez du CO. Mais, même si vous ne pouvez pas partager les gaz provenant du tuyau d'échappement, vous pourriez être en train de respirer du CO.

Ne jamais utiliser une généatrice à l'intérieur d'une maison, des garages, des petits espaces, ou autres aires restreintes partiellement fermées. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler dans ces aires restreintes. Utiliser un ventilateur ou ouvrir une fenêtre ou les portes NE fournit PAS assez d'air frais à respirer. Utilisez SEULEMENT la généatrice à l'extérieur et loin des fenêtres ouvertes, des portes ouvertes, et des bouches d'aérations. Ces ouvertures peuvent tirer l'air provenant du tuyau d'échappement.

Même si vous utilisez une généatrice correctement, des gaz CO peuvent toujours s'infiltrer dans la maison. TOUJOURS utiliser une alarme de monoxyde de carbone à piles dans votre maison.

Si vous ressentez que vous commencez à être étourdi ou faible suite au fonctionnement de la générateur, allez prendre l'air frais IMMÉDIATEMENT. Consultez un médecin. Vous pourriez avoir un empoisonnement au monoxyde de carbone.

DANGER:

Une mauvaise mise à la terre du générateur peut causer une électrocution, surtout si le générateur est équipé d'un kit de roues. Le code électrique américain (National Electric Code) requiert un générateur correctement mis à la terre à une source de terre approuvée. Appeler un electricien pour connaître les exigences locales de mise à la terre.

Avertissement :

La familiarité avec l'appareil ne doit pas faire oublier la vigilance. Ne pas oublier qu'une fraction de seconde d'inattention peut entraîner des blessures graves.

Avertissement :

N'utiliser ni accessoires, ni outils non recommandés par le fabricant de ce produit. L'utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.

Applications

Ce générateur est donc pour fournir une alimentation électrique pour le fonctionnement d'éclairages, d'appareils, d'outils et de charges de moteur compatibles.

Avant d'utiliser l'unite

Utiliser uniquement à l'extérieur et loin des fenêtres, des portes et des évêts. NE JAMAIS utiliser à l'intérieur d'une maison ou d'un garage, MÊME SI les portes et les fenêtres sont ouvertes. Toujours poser la générateur sur une surface stable et plate.

Attention :

Une tentative de démarrage du moteur avant le remplissage en lubrifiant correct entraîne une panne de l'équipement.

Vérification/ajout de lubrifiant

Voir la figure 2.

Le lubrifiant moteur a une influence majeure sur la performance du moteur et la durée de service. De manière générale et pour toutes températures, de l'huile SAE 10W-30 est recommandée. Toujours utiliser une huile moteur à 4 temps conforme ou supérieure aux exigences de service SJ API.

NOTE : Des lubrifiants moteur 2 temps non détergentes endommageront le moteur et ne doivent pas être utilisées.

Dévisser le capuchon d'huile/la jauge et les retirer. ■ Essuyer la jauge et l'insérer de nouveau dans le trou sans visser. Retirer une nouvelle fois la jauge et vérifier le niveau de lubrifiant. Le niveau de lubrifiant doit se trouver dans la zone hachurée de la jauge. Si le niveau est bas, ajouter du lubrifiant moteur jusqu'à ce que le niveau atteigne la portion supérieure sur la jauge. Réinstaller et serrer le bouchon d'huile/la jauge.

Vérification/ajout de carburant

Voir la figure 3.

Retirer le bouchon du réservoir de carburant. - Remplir le réservoir de carburant à 25 mm (1 po) en dessous du haut du goulot du réservoir de carburant. Replacer et serrer le bouchon.

NOTE : Toujours utiliser de l'essence sans plomb avec un indice d'octane de 86 ou plus. Ne jamais utiliser du carburant eau, évênté ou contaminé et ne pas utiliser de mélange lubrifiant/carburant. Ne pas laisser la poussière ou l'eau pénétrer dans le réservoir de carburant. Ne pas utiliser le carburant E85.

Utilisation de stabilisateur de carburant

Le carburant défraîchit, s'oxyde et se dégrade avec le temps. L'ajout de stabilisateur de carburant allonge la durée d'utilisation du carburant et permet d'éviter la formation de dépôts pouvant obstruer le circuit de carburant. Suivre les instructions du fabricant de stabilisateur de carburant pour le rapport stabilisateur/carburant correct.

Ajouter le stabilisateur dans le réservoir de carburant puis remplir d'essence en suivant les instructions données précédemment. NOTE: Le stabilisateur de carburant et l'essence peuvent être mélangés avant le remplissage en utilisant un jerrican ou un autre récipient approuvé et en secouant doucement pour mélanger. Replacer et serrer le bouchon. - Mettre le moteur en marche et le faire tourner pendant au moins 5 minutes pour que le stabilisateur pénètre dans tout le circuit de carburant.

NE PAS utiliser le carburant E85. Le non-respect de CETTE directive entraîne l'annulation de la garantie.

NOTE : Les dommages au circuit de carburant et les problèmes de performance résultant de l'utilisation de carburant oxygéné contenant des pourcentages de composants oxygénés supérieurs à ceux indiqués ci-dessous ne sont pas couverts par la garantie.

Éthanol. L'essence contenant jusqu'à 10 % d'éthanol par volume (généralement désignée E10) ou 15 % d'éthanol par volume (généralement désignée E15) est acceptable. L'essence désignée E85 ne l'est pas.

Attention :

Sur une surface à niveau, avec le moteur sur arrêt, vérifier le niveau d'huile avant chaque utilisation du générateur.

Mise en MARCHE du moteur

Voir les figures 4 à 6.

NOTE : Si l'emplacement du générateur n'est pas à niveau, l'unité peut ne pas démarrer ou peut s'arrêter durant le fonctionnement.

Débrancher toutes les charges du générateur. Ouvrir le robinet de carburant. Écarter droit le levier d'étranglement à la position START (DÉMARRAGE).

NOTE : Si le moteur est chaud ou que la température est supérieure à 10°C (50°F), écarter gauche le levier d'étranglement sur la position RUN (MARCHE).

• Mettre le contacteur du moteur sur MARCHE (1). Tirer la poignée de démarrage à rappel jusqu'à ce que le moteur démarre (6 fois maximum).

NOTE: Ne pas laisser la poignée répartir brusquement en arrêté après le démarrage. La ramener doucement à sa place d'origine. Laisser le moteur tourner pendant 15 secondes et mettre le levier d'étouffement sur RUN (MARCHE).

ARRET Du moteur

Voir les figures 4 et 5.

Pour arrêter le moteur dans des conditions de fonctionnement normales :

Retirer toute charge du générateur. ■ Fermer le robinet de carburant. - Mettre le contacteur du moteur sur ARRÉT (O).

Pour arrêter le moteur en cas d'urgence :

• Mettre le contacteur du moteur sur ARRÊT (O).

Fonctionnement des câbles pour charger les PILES

Voir la figure 7.

Attention :

La prise de 12 V c.c. est conçue pour charger les piles au plomb-acide humides exposées à l'air libre, et non pour le démarrage de secours des véhicules. Ne PAS surcharger la pile ou la laisser sans surveillance.

Utiliser les colliers de batteries, raccorder d'abord le fil rouge à la borne positive (+), puis raccorder le fil noir à la borne négative (-) à l'aide des boulons, des écrous et des rondelles fournis. S'assurer que toutes les connexions sont serrées. NOTE: Prendre soin de ne pas court-circuiter les bornes au moment de procéder à l'installation. Le fait de court-circuiter les bornes peut causer des étincelles, des dommages à la batterie ou à la génératrice ou même des blessures ou des explosions. - Branchez le câble pour charger les piles à la prise 12V. Démarrer l'unité. Pendant la charge, les batteries chauffent légèrement. Ceci est normal et n'est pas l'indication d'un problème.

NOTE: Utiliser uniquement un câble destiné à charger les piles au plomb-acide humides exposées à l'air libre.

• Une fois la batterie est complètement chargée, déconnectez le câble. Retirez l'écrou et le boulon de la borne négative (noire) en premier, et ensuite, de la borne positive (rouge) en prenant soin de ne pas court-circuiter les bornes. Respectez toujours les avertissements en matière de sécurité fournis avec la batterie.

NOTE: Le chargement complet de la plupart des batteries prend entre 30 et 120 minutes. Toutefois, il est fortement recommandé de consulter les directives du fabricant des piles pour en connaître la durée du chargement.

Débranche le câble et stocker pour une utilisation ultérieure

Avertissement :

Utiliser exclusivement des pièces HOMELITE identiques à celles d'origine pour les réparations. L'utilisation de toute autre pièce peut créer une situation dangereuse ou endommager le produit.

Avertissement :

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n'est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Seules les pièces figurant sur la liste des pièces sont conçues pour être réparées ou remplacées par l'utilisateur. Toutes les autres pièces doivent être remplacées dans un centre de réparations/agréé.

Entretien général

Avant chaque utilisation, inspecter au complet le produit afin de s'assurer qu'une pièce, vis, écrous, boulons, chapeaux, etc. n'est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n'ont pas été remplacées. Veuillez composer le 1-800-242-4672 ou communiquer avec un centre de réparations agréé pour obtenir de l'aide.

Conserver le générateur dans un environnement propre et sec sans exposition à la poussière, la saleté, l'humidité ou des vapeurs corrosives. Ne pas laisser les évents de refroidissement du générateur s'obstruer avec des feuilles, de la neige, etc.

Ne pas utiliser un tuyau de jardinage pour nettoyer le générateur. De l'eau pénétrant dans le circuit de carburant ou d'autres pièces internes de l'unité peut causer des problèmes réduisant la durée de vie du générateur.

Pour nettoyer l'unité :

Utiliser une Brosse à poils doux et/ou un aspirateur pour détacher etsteroler la saleté et les débris. Nettoyerleséventsàpressionbassenedépassantpas25psi. ■ Essuyer les surfaces extérieures du générateur avec un chiffon humide.

Inspection/nettoyage du filtre à air

Voir la figure 8.

Pour assurer un fonctionnement correct et une longue vie utile, garder les frais à air propres.

Relâchez les loquets haut et dessous le couvercle du filtre à air cover. Retirer le couvercle et le mettre de côté. Retirer les éléments du filtre à air. ■ Si les éléments du filtre à air sont sales, les nettoyer avec de l'eau savonneuse chaude. Rincer et laisser sécher. Applique une légère couche d'huile moteur sur les éléments puis les essorer. - Replacer les éléments dans le filtre à air. - Replacer le couvercle du filtre à air et resserrer les loquets pour le fixer.

NOTE: Ne pas faire tournier le générateur sans le filtre à air. Ceci entraînerait une usure rapide du moteur.

Vidange du lubrifiant moteur

Voir la figure 9.

■ Soulever l'unité pour obtenir un accès à la vis de vidange d'huile. Retirer le bouchon/la jauge d'huile. Placer un récipient sous la vis de vidange d'huile pour recueillir le lubrifiant vidangé. Dévisser et prisonner la vis de vidange d'huile. Laisser le lubrifiant se vidanger complètement. Réinstaller la vis de vidange d'huile et bien la serrer. Refermez l'unité vers le bas sur une surface ferme et plane - Remplir de lubrifiant en suivant les instructions de la section Vérification/ajout de lubrifiant. Réinstaller le bouchon/la jauge d'huile.

NOTE : Le lubrifiant usagé doit être éliminé auprès d'un site approuvé. Contacter le détaillant d'huile local pour plus d'informations.

Entretien de la BOUGIE

Voir la figure 10.

L'écartement de la bougie doit être vérifié et la bougie doit être examinée pour des dépôts pour que le moteur fonctionne correctement. Pour vérifier :

Retirer le bouchon de la bougie.

Entretien

Nettoyer la saleté autour de la base de la bougie. Retirer la bougie à l'aide de la clé fournie (non inclus). Inspector la bougie pour vérifier qu'elle n'est pas endommagée et la nettoyer avec une brosse métallique avant de la réinstaller. Si l'isolateur est fissuré ou écaillé, remplacer la bougie.

NOTE : Pour le remplacement, utiliser la bougie recommandée suivante ou des bougies équivalentes : L66Y.

• Mesurer l'écartement de la bougie. L'écartement correct est de 0,7-0,8 mm (0,028-0,031 po). Pour augmenter l'écartement, si nécessaire, courber avec précaution l'électrode de terre (supérieure). Pour réduire l'écartement, taper doucement l'électrode de terre sur une surface dure. ■ Installer la bougie ; la visser à la main pour éviter de fouir le filetage.
• Serrer avec la clé pour comprimer la rondelle. Si la bougie est neuve, utiliser 1/2 tour pour comprimer la rondelle. Si elle est usée, utiliser 1/8 à 1/4 de tour pour comprimer la rondelle.

NOTE : Une bougie mal serrée devient très chaude et peut endommager le moteur.

Nettoyage de l'orifice d'échappement et du silencieux

Selon le type de carburant utilisé, le type et la quantité de lubrifiant utilisée et/ou les conditions d'utilisation, l'orifice d'échappement et le silencieux peuvent être obstrués par de la calamine. Si l'appareil fonctionnant avec de l'essence semble avoir perdu de la puissance, cette calamine doit être éliminée pour restaurer le fonctionnement normal. Il est vivement recommandé de confier ce travail à un technicien qualifié.

Voir la figure 11

Le pare-étincelles doit être nettoyé ou remplacé toutes les 50 heures de fonctionnement ou tous les ans pour assurer le fonctionnement correct de l'outil. L'emplacement du pare-étincelles diffère selon le modèle. Contacter le concessionnaire le plus proche pour connaître l'emplacement du pare-étincelles sur le modèle utilisé.

Pour nettoyer le pare-étincelles:

Retirer la vis qui retient le pare-étincelles et le couvercle de la sortie du silencieux. ■ Tirer le pare-étincelles hors de la sortie du silencieux. Nettoyer le pare-étincelles à l'aide d'unrosse métallique. Réinstaller le pare-étincelles et le couvercle de la sortie du silencieux et serrer solidement la vis.

Vidange du réservoir de carburant/carburateur

Voir les figures 12 - 13.

Afin de prévenir les dépôts de gommes dans le circuit de carburant, vidanger le carburant du réservoir et du carburateur avant de le remiser.

Vidange du réservoir de carburant

• Mettre le contacteur du moteur sur ARRÉT (O).
• Mettre le robinet de carburant sur ARRET. Retirer la conduite de carburant du petit robinet en serrant les extrémites de l'attache et en glissant la conduite pour la retarder.
• Installer une extrémité du tuyau de vidange sur le robinet et placer l'autre extrémité dans un récipient suffisamment large pour contenir le carburant vidangé.
• Mettre le robinet de carburant sur MARCHE. Lorsque le carburant est vidangé du réservoir, fermer le robinet de carburant et réinstaller solidement la conduite sur le petit robinet.

Vidanger le carburant du carburateur

• Mettre le contacteur du moteur sur ARRÉT (O).
• Mettre le robinet de carburant sur ARRET. Placer un écipient adapté sous la vis de vidange du carburateur pour recueillir le carburant; desserrer la vis. Laisser le carburant se vidanger complètement dans le récipient. Resserrer la vis de vidange.

NOTE : Consulter les directives d'élimination des déchets locales pour éliminer le carburant correctement.

Transport

• Mettre le contacteur du moteur sur ARRET ( O ). Débrancher l'équipement qui est relié à la générateur.
• Mettre le robinet de carburant sur ARRET. Laisser la machine refroidir pendant environ 30 minutes avant de la remiser. Pour sécurité, insérer le goupille pour obtenir la poignée avant de transporter. Incliner la machine vers soi pour la mettre en équilibre sur les roues puis la faire rouler jusqu'à l'endroit désiré.

Remisage

Lors de la préparation du générateur pour le remisage, laisser l'appareil refroidir complètement puis suivre les instructions ci-dessous.

DURÉE DU REMISAGE	AVANT LE REMISAGE
Moins d'2 mois	■ Vidanger l'essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et locaux en viqueur.
2 mois à 1 an	■ Vidanger le carburant du carburateur.■ Vidanger l'essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et locaux en viqueur.
1 an ou plus	■ Vidanger le carburant du carburateur.■ Retirer la bougie.■ Vidanger l'essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et locaux en viqueur.■ Placer une cuillère àSoupe d'huile moteur dans le cylindre de la bougie. Faire tournier lente-ment le moteur avec le cordon pour répartir l'huile.■ Réinstaller la bougie.■ Vidanger l'huile moteur.Après le remisage :■ Remplir d'essence fraîche.

CALENDRIER D'ENTRETIEN

	Avant chaque utilisation	Après 1 mois ou 20 heures de fonctionnement	Tous les 3 mois ou 50 heures de fonctionnement	Tous les 6 mois ou 100 heures de fonctionnement	Chaque année ou toutes les 300 heures de fonctionnement
Vérifier l'huile moteur	■
Changer l'huile moteur		■		■
Vérifier le filtré à air	■
Nettoyer le filtré à air			■
Remplacer le filtré à air					■
Vérifier/régler l'écartement de la bougie			■
Remplacer la bougie					■
Vérifier/régler le kalenti					■
Vérifier/régler le jeu des soupapes*					■
Nettoyer le réservoir de carburant et le filtré*				■
Vérifier le tube de carburant					■
Vérifier/régler le pare-étincelles

• Ceci ne doit être effectué que par un centre de réparations/agréé. NOTE : L'entretien doit être effectué plus fréquemment lorsque le générateur est utilisé dans des zones poussiéreuses. Lorsque le générateur a dépassé les valeurs maximum indiquées dans le tableau, l'entretien doit continuer à être effectué selon les intervalles ou aux fréquences indiquées.

Dépannage

PROBÈME	CAUSE POSSIBLE	SOLUTION
Le moteur ne démarre pas.	Le contacteur du moteur est sur ARRÊT.Pas de carburant.Niveau d'huile bas.Le robinet de carburant est FERMÉ.Bougie défectueuse, encrassée ou mal écartée.Levier d'étranglement est en position RUN (MARCHE).Moteur remisé sans traitement ou vidange de l'essence, ou plein fait avec un mauvais carburant.	Mettre le contacteur du moteur sur marche.Remplir le réservoir de carburant.Vérifier le niveau d'huile moteur et faire l'appoint si nécessaire.Mettre le robinet de carburant sur MARCHE.Remplacer la bougie.Tirer le levier de l'étrangleur sur FERMÉ.Vidanger le carburant et le carburateur.Remplir d'essence fraîche.
Le moteur manque de puissance.	Élement du circuit de carburant obstrués.Moteur remisé sans traitement ou vidange de l'essence, ou plein fait avec un mauvais carburant.	Vérifier le élément du filtré à air. Nettoyer ou replacer selon le besoin.Vidanger le carburant et le carburateur.Remplir d'essence fraîche.
La prise c.a. ne fonctionne pas.	Disjoncteur déclenché.L'appareil branché est défectueux.	Enclencher le disjoncteur c.a.Essayer un autre article.
Le générateur émet un cognement ou un cliquettement.	Un cognement ou unCLSquittement sous une lourde charge est normal.Cependant, s'il a lieu sous une charge normale à un régime moteur régulier, le problème peut provenir de la marque de carburant utilisée.	Choiser une autre marque et s'assurer que l'indice d'octane est supérieur ou égal à 86. Si le problème continue, contacter le centre de réparations agrée le plus proche.
Si le problème persiste après avoir essayé les solutions ci-dessus, contacter le centre de réparations agrée le plus proche pour obtenir de l'aide.
Les symptomes suivants peuvent indiquer des problèmes affectant le niveau d'émissions de l'unité :■ Démarrage difficile ou calage après le démarrage■ Ralenti irrégulier■ Ratés ou retours de flamme sous charge■ Post-combustion (retours de flamme)■ Fumée d'échéppement noire ou consommation de carburant élevéeEn cas de présence d'un de ces symptômes, faire inspecter l'unité et la faire réparer par le centre de réparations agrée le plus proche.

Couverture de la garantie

Homelite Consumer Products, Inc. (l'entreprise) garantit à l'acheteur original au détail que ce produit de marque Homelite est exempt de tout vice de matériel ou de fabrication et s'engage à réparer ou remplacer, à discrétion, tout produit s'avérant défectueux au cours des périodes indiquées ci-dessous, à compter de la date d'achat :

Deux ans sur les produits utilisés uniquement par des particuliers ; un an sur les produits à des fins d'utilisation professionnelle ou commerciale.

Cette garantie s'applique uniquement aux produits vendus aux États-Unis, dans le district fédéral de Columbia, au Canada, au Mexique, à Puerto Rico, dans les Îles Vierges, ou Guam.

Cette garantie n'est pas transférable et ne couvre pas les dommages attribuables à des vices autres que les vices de matériel ou de fabrication, ou les dommages liés à une utilisation abusive, ce qui inclut l'omission de faire subir au produit un entretien raisonnable. Les éléments suivants ne sont pas couverts par la garantie :

■ Les frais de transport requis pour envoyer le produit à l’entreprise ou à son représentant autorisé du service à la clientèle en vue de procéder à l’entretien sous garantie du produit, ou pour réexpédier le produit au client à la suite de sa réparation ou de son remplacement. Il incombe à l’acheteur original d’assumer ces frais. - Les dommages attribuables à une utilisation abusive, à un accident, à une mauvaise utilisation, à de la négligence, à une modification, aux effets de la corrosion ou de l’érosion, à l’usure normale ou à des réparations effectuées par quiconque autre que le personnel de l’entreprise ou de son représentant autorisé du service à la clientèle. En outre, la présente garantie exclut :

• Les réglages - bougies, carburateur, réglages du carburateur, allumage, filtres, vidange d'huile
• Les articles soumis à l'usure - cordon du démarreur à rappel, charbons du moteur, goupilles fendues, roues

La garantie est considérée comme nulle si le produit n'est pas installé, entretenu et utilisé conformément aux instructions et aux recommandations de l'entreprise, qui sont décrites dans le manuel d'utilisation du produit. La garantie s'annule également si le produit est utilisé à des fins de location.

L'entreprise n'assumera en aucun cas les frais liés à la réparation ou à l'ajustement du produit, ou les coûts associés à des tâches pour lesquelles elle n'a pas donné son consentement.

Conserver les factures

Une preuve d'achat sous la forme d'un reçu de vente ou de caisse daté est requise pour que l'entreprise ou ses représentants autorisés du service à la clientèle puissent procéder à l'entretien sous garantie du produit.

Exclusions et limites

CETTE GARANTIE LIMITÉE REMPLACE TOUTES LES AUTRES GARANTIES EXPRESSES. LA DURÉE DE Toute GARANTIE IMPLICITE DE QUALITÉ MARCHANDE, DE QUALITÉ DE CONVENANCE À DES FINS PARTICULIÈRES OU DE TOUT AUTRE COUVERTURE APPLICABLE À CE PRODUIT NE PEUT EXCÉDER LA DURÉE DE LA PRÉSENTE GARANTIE. L'ENTRETIEN SOUS GARANTIE DÉCRIT PRÉCEDEMMENT CONSTITUE LE SEUL RECOURS PRÉVU AUX TERMES DE LA GARANTIE. L'ENTREPRISE NE PEUT ÉTRE TENUE RESPONSABLE POUR AUCUN DOMMAGE SPÉCIAL, INDIRECT OU CONSÉCUTIF.

CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT PAS D'EXONÉRATION OU DE RÉSERVE POUR CE QUI EST DE LA COUVERTURE DES DOMMAGES DIRECTS OU CONSÉCUTIFS ET DE LA DUREE DE TOUTE GARANTIE IMPLICITE; IL SE POT DONC QUE L'EXONÉRATION PRÉCEDENTE NE PUISSE S'APPLIQUER.

Comment beneficier d'un entretien sous garantie

Pour bénéficier d’un entretien sous garantie, composer sans frais le 1-800-242-4672 ou communiquer par écrit à l’adresse suivante : Homelite Consumer Products, Inc., 1428 Pearman Dairy Road, Anderson, SC 29625.

Pour bénéficier d'un entretien sous garantie à l'extérieur des États-Unis, veuillez communiquer avec le concessionnaire local des produits Homelite.

Déclaration de l'épa à PROPOS de la garantie sur le controle des émissions vos DROITS et responsabilités en VERTU de CETTE garantie

L'U. S. Environmental Protection Agency (EPA) and SUMEC MACHINERY & ELECTRIC CO. LTD. se font un plaisir de vous expliquer la garantie sur le dispositif de contrôle des émissions (ou le terme « émissions » désigne les émissions de gaz polluants et l'évaporation de carburant) de votre petit moteur hors route, modèle 2010. Aux États-Unis, tout nouveau petit moteur hors route doit être conçu, construit et équipé conformément aux strictes réglementations antipollution de l'État. SUMEC MACHINERY & ELECTRIC CO. LTD. doit garantir le dispositif de contrôle des émissions de votre petit moteur hors route pour la période indiquée ci-dessous, à condition qu'il n'ait pas subi un usage abusif ou un mauvais entretien.

Votre dispositif de contrôle des émissions peut inclure des pièces telles que le carburateur, le système d'injection de carburant, le système d'allumage, le convertisseur catalytique, le réseau de carburant, la canalisation d'essence, les bouchons d'alimentation, les valves, les boîtes filtrantes, les filtres, les tuyaux d'évacuation des gaz, les fixations, les connecteurs et d'autres composants connexes.

Dans l'éventualité d'un problème couvert par la garantie, SUMEC MACHINERY & ELECTRIC CO. LTD. s'engage à réparer gracieusement votre petit moteur hors bord, ce qui comprend le diagnostic, les pièces et la main-d'œuvre.

Durée de la garantie du fabricant :

Le dispositif de contrôle des émissions est garanti pour deux ans. Si une pièce du dispositif de contrôle des émissions de votre moteur est défectueuse, elle sera réparée ou remplacée par SUMEC MACHINERY & ELECTRIC CO. LTD.

Responsabilités du propriétaire au REGARD de la garantie :

En tant que propriétaire de ce petit moteur hors route, vous êtes tenu d'effectuer les entretiens indiqués dans le manuel d'utilisation. SUMEC MACHINERY & ELECTRIC CO. LTD. recommande de conserver tous les reçus relatifs à l'entretien de votre petit moteur hors route, mais SUMEC MACHINERY & ELECTRIC CO. LTD. ne peut refuser la couverture de la garantie pour une raison du manque de reçus.

Toutefois, en tant que propriétaire d'un petit moteur hors route, vous devez être averti que les réparations couvertes par la garantie peuvent être refusées par SUMEC MACHINERY & ELECTRIC CO. LTD. si la défaillance de ce moteur ou d'une des pièces est due à un usage abusif, à la négligence, à un manque d'entretien ou à des modifications non approuvées.

Vous êtes tenu de confier votre petit moteur hors route à un centre de distribution ou de réparations de SUMEC MACHINERY & ELECTRIC CO. LTD. dès qu'un problème se présente. Les réparations sous garantie seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours. Pour toute question concernant la couverture de la garantie, veillez communiquer par téléphone avec Sunright International of America au 770-729-9065, ou écrire à l'adresse suivante : Sunright International of America, Inc.,

5965 Peachtree Corners E. Ste C-3, Norcross, GA 30071. À l'ATTENTION DU SERVICE DE LA GARANTIE.

Couverture générale de garantie sur le contrôle des émissions:

SUMEC MACHINERY & ELECTRIC CO. LTD. garantit à l'acheteur d'origine, ainsi qu'à tous les propriétaires ultérieurs, que le petit moteur hors route est :

conçu, construit et équipé conformément à toutes les réglementations applicables ; exempt de défaut des matériaux ou de la main-d'œuvre, défaut qui ferait en sorte que la pièce garantie ne soit identique en tous points à celle décrite dans la demande de certification de SUMEC MACHINERY & ELECTRIC CO. LTD.

La période de la couverture commence à la date de livraison du petit moteur hors route à l'acheteur d'origine ou à la date à laquelle le produit a été mis en service pour la première fois. La garantie est d'une durée de deux ans.

La garantie est assujettie à certaines conditions et restrictions. La garantie sur les pièces associées au dispositif de contrôle des émissions sera interprétée comme suit :

(1) Toute pièce garantie dont le remplacement n'est pas prévu en tant qu'entretien obligatoire conformément aux Si la pièce s'avère défectueuse pendant la période de couverture de la garantie, elle sera réparée ou remplacée par SUMEC MACHINERY & ELECTRIC CO. LTD., conformément à la sous-section (4) ci-dessous. Toute pièce de ce genre réparée ou remplacée dans le cadre de cette garantie est garantie pour le restant de la période.

(2) Toute pièce garantie qui doit uniquement subir une inspection périodique, tel que décrit dans les instructions en format papier fournies, est garantie pour la période mentionnée précédemment. Tout pièce réparée ou remplacée dans le cadre de cette garantie sera garantie pour le reste de la durée de la garantie. (3) Toute pièce qui doit être remplacée conformément au calendrier d'entretien, tel que décrit dans les instructions en format papier fournies, est garantie pour la période de temps précédant le premier remplacement prévu pour cette pièce. Si la pièce s'avère défectueuse avant le premier remplacement, elle sera réparée ou rem e pièce de ce genre réparée ou remplacée dans le cadre de cette garantie est garantie pour le restant de la période qui précède la première échéance de remplacement. (4) La réparation ou le remplacement de toute pièce garantie dans le cadre de cette garantie doit être effectués sans frais à un centre de garantie. (5) Nonobstant les dispositions de la présente garantie, les services ou les réparations inclus dans la garantie seront dispensés aux centres de distribution franchisés pour l'entretien des moteurs ou de l'équipement concernés. (6) La propriété du petit moteur hors route n'assumera en aucune façon les frais liés au travail directement associé au diagnostic d'une pièce défectueuse liée au dispositif de contrôle des émissions, à condition qu'un tel diagnostic soit effectué à un centre de garantie. (7) SUMEC MACHINERY & ELECTRIC CO. LTD. est responsable des dommages à d'autres composants du moteur ou de l'équipement se trouvant à proximité causés par une pièce toujours couverte par la garantie. (8) Pendant la période de la garantie du petit moteur hors route spécifique précédemment, SUMEC MACHINERY & ELECTRIC CO. LTD. assurera l'approvisionnement des pièces couvertes par la garantie afin de répondre à la demande. (9) Toute pièce de remplacement peut être utilisée pour tout entretien ou réparation sous garantie, et être fournie au propriétaire sans frais. Cela ne réduit en aucune façon les obligations de garantie de SUMEC MACHINERY & ELECTRIC CO. LTD. (10) Des ajouts ou des pièces modifiées qui ne sont pas exemptés par Air Resource Board ne peuvent pas être utilisés. L'utilisation de toute pièce non exempte ou modifiée par l'acheteur d'origine peut justifier le refus d'une réclamation au titre de la garantie. SUMEC MACHINERY & ELECTRIC CO. LTD. ne sera pas responsable pour des dommages aux pièces sous garantie causés par l'utilisation d'une pièce non-exempte ou modifiée.

Pièces garanties :

La réparation ou le remplacement de toute pièce couverte par la garantie qui bénéficierait autrement de la couverture de la garantie peut être exclue de la présente garantie si SUMEC MACHINERY & ELECTRIC CO. LTD. démontre que le petit moteur hors-bord a subi un usage abusif, de la négligence ou un mauvais entretien, et que l’un ou l’autre de ces éléments constitue la cause directe de la nécessité de procéder à la réparation ou au remplacement de la pièce. En dépit de cela, tout ajustement d’un composant qui est doté d’un dispositif de limitation de réglage installé en usine et qui fonctionne correctement demeure admissible à la couverture par la garantie. La liste suivante comprend toutes les pièces de dispositifs de contrôle des émissions couvertes par la garantie (utiliser les éléments de cette liste qui s’appliquent à un petit moteur hors-bord) :

1) Système de contrôle d'alimentation en carburant :

a) Ensemble carburateur et ses composants internes b) Filtre à carburant (le cas échéant) c) Joints statiques du carburateur d) Pompe à carburant (le cas échéant)

2) Système d'admission d'air, notamment :

a) Tuyau/tubulure d'admission b) Purificateur d'air

3) Système d'allumage, notamment :

a) Bougie b) Module/bobine d'allumage

4) Pièces diverses utilisées dans les systèmes énumérés ci-dessus :

a) Valves et interrupteurs sensibles au vide, à la température et au temps b) Tuyaux flexibles, courroies, connecteurs et modules

5) Contrôle d'évaporation :

a) Canalisation d'essence b) Raccords de la canalisation d'essence c) Colliers

L'utilisation d'une généatrice à l'intérieur PEUT VOUS TUER ENQUELQUES MINUTES.

Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore.

NE JAMAIS utiliser à l'intérieur d'une maison ou d'un garage, MÊME SI les portes et les fenêtres sont ouvertes. Utiliser uniquement À L'EXTÉRIEUR et loin des fenêtres, des portes et des évts.

RISK OF FIRE. Do not add fuel while the product is operating. Risque d'incendie. Ne pas ajouter de carburant pendant l'utilisation de l'appareil. Risoel del incendio. No agrear burnestiable quand el produit esté fonctionné.

Générateur est une source potentielle de choc électrique. Ne pas exposer à l'humidité, la pluie ou la neige. Ne pas utiliser avec les mains ou les pieds mouillés. Le générateur et l'utilisateur sont responsables de l'utilisation d'une technique appropriée d'électricité. No pas exposer a humidit, la pule ou la neige. Pas pas utiliser en mains ou les peaux moulés. El generator es una puente de recircarie electrifico. No exponge a la humidité, la hlua, ni no suñan el potrer. El generator es un esqueno de potrer.

Exhaust contient poison carbon monoxide gas that can cause uncoausions or DEATH. Inexpensatio contient oxygène rané ou opiomédines ou darès. Le capot contient le gaz monoxide de carbone et l'inconscience ou la MORT. Fonctionner dans les secteurs bien ventilés et éloigner le tour des fumées ou des portes. Le espace contient un venime de monoxide de carbone qui peut causer la mort. Le espace contient un venime de monoxide de carbone qui peut causer la mort. Les parties abîmées sur les exerces d'air ne donnent pas le flux d'air.

Failure to properly ground generator can result in electrocution, especially if the generator is equipped with a wheel kit. If an uncontrolled motor ( M ) tries to generate possible cause a electrocution, surrout il se trouve que le kit de roque est équipé. La emission de combustor a liera assemblatoire a generator peut cause la transmission en electrocution, et le calcul du flux de l'air est faugacie.

Do not expose to rain or use in damp locations. Ne pas exposer à la pluie ou à l'humidité. No exponge a la liuvia ni use en lugares humedos.

940654009-01

Risque d'incendie. Vérifier l'absence de débordement ou de fuite de carburant. Arrêtez le moteur avant de faire le plein.

Ajouter de lubrifiant jusqu'au repère de remplissage pour démarrer. Le moteur ne démarrera pas ou s’arrêtera si le niveau de lubrifiant est bas.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Le code électrique américain (National Electric Code) requiert un générateur pour une bonne mise à la terre approuvée. Appeler un électricien pour connaître les exigences locales de mise à la terre.

Les gaz d'échappement de ce produit contiennent des produits chimiques identifiés par l'état de Californie comme causes de cancer, de malformations congénitales et d'autres troubles de l'appareil reproducteur.

Proposition 65 de l'état de californie

Pour tout entretien ou réparation du produit, contacter le centre de réparations Homelite agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l'adresse du centre de réparations agréé le plus proche, téléphoner au 1-800-242-4672, ou visiter notre site www.homelite.com.

Pièces de rechange

Le numéro de modèle se trouve sur une plaquette ou étiquette placée sur le bâti. Noter le numéro de série dans l'espace ci-dessous.

NUMERO DE SÉRIE
