MODE D'EMPLOI HARRY III PRESIDENT
Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.
Appareil multi-normes!
Voir fonction "F" page 8 et tableau des normes européennes page 29.
Bienvenue dans le monde des émetteurs-récepteurs CB de la quatrième génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT HARRY III ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d’installer et d’utiliser notre CB PRESIDENT HARRY III ASC.

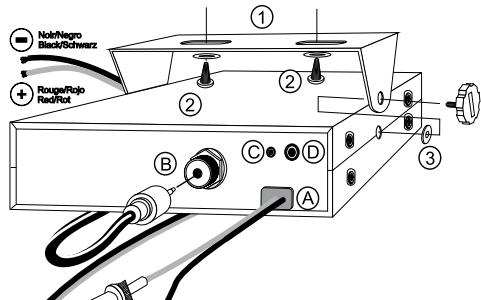

Choix de l'emplacement et montage du POSTE MOBILE
a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de ce poste mobile. b) Veillez à ce qu'il ne gêne pas le conducteur ni les passagers du véhicule.
SCHEMA GÉNÉRAL DE MONTAGE

c) Prévoyez le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l'appareil, fixez-le solidement à l'aide des vis auto-taraudeuses (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage du tableau de bord. e) Lors du montage, n'oubliez pas d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. 1) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. - NOTE: Votre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT. SP situé sur la face arrière de l'appareil : D). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur cet appareil.
Choix de l'antenne
- En CB, plus une ANTENNE est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.
B) Antenne mobile
- Il faut installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière. Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de celle-ci.
- Il existe 2 types d'antennes : les prérgées et les régibles.
- Les prêrgées s'utilisant de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
- Les réglables offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir § 5 RÉGLAGE DU TOS).
- Pour une antenne à fixation par percage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
- Branchez l'antenne (B).
C) Antenne fixe
Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra eventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.
LOBE DE RAYONNEMENT
Connexion de l'alimentation
Votre PRESIDENT HARRY III ASC est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions.
Votre poste doit être alimenté par une source de courant continu de 12 Volts (A). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur.
ATTENTION: Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12).
Toutes les opérations de branchement suivantes doivent être effectuées câble d'alimentation non raccordé au poste :
a) Assurez-vous que l'alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un cable de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d'alimentation sur la batterie (le branche
ment sur le cordon de l'autoradio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).
d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d'alimentation au poste.

ATTENTION: Ne jamais replacer le fusible d'origine (2 A) par un modèle d'une valeur différente!
4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la pédale du micro)
a) Branchez le micro, b) Vérifiez le branchement de l'antenne, c) Mise en marche de l'appareil : tournez le bouton de volume (1) dans le sens des aiguilles d'une montre jusqu'à entendre un "clic". d) Tournez le bouton SQUELCH (2) au minimum (position M). e) Réglez le bouton VOLUME à un niveau convenable. f) Amenez le poste sur le canal 20 à l'aide du rotateur ou des touches UP/DN du micro (5).
5) RÉGLAGE DU TOS (TOS : Taux d'ondes stationnaires)
ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.
- Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT) :
a) Branchement du Tos-mètre : - branchez le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum type CA-2C PRESIDENT). b) Réglement du Tos:
- amenez le poste sur le canal 20, positionnez le commutateur du Tos-mètre en position CAL (calibrage),
- appuyez sur la pédale du micro pour passer en émission,
- amenez l'aiguille sur l'index ∇ à l'aide du bouton de calibrage,
- basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajustez votre
antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable),
- Il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l'antenne.
Remarque : Afin d'éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommends une longueur de câble inférieure à 3m.
Maintenant, cette poste est prête à fonctionner.
B) UTILISATION
MARCHE/ARRÉT - VOLUME
a) Pour allumer votre poste, tournez le bouton (1) dans le sens des aiguilles d'une montre. b) Pour augmenter le volume sonore, continuez à tourner ce bouton dans le sens des aiguilles d'une montre.
2) ASC (Automatic Squelch Control)/SQUEELCH
Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.
a) ASC: SQUELCH À RÉGLAGE AUTOMATIQUE
Brevet mondial, exclusivité PRESIDENT
Tourner le bouton squelch (2) dans le sens contraire des aiguilles d'une montre en position ASC. "ASC" apparait sur l'afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comportement d'écoute lorsque l'ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel. "ASC" disparait de l'afficheur.
Tourner le bouton du squelch dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, seuls les signaux les plus forts peuvent être perçus.

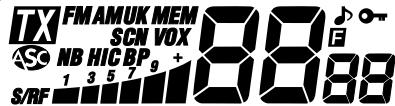

3) Afficheur
Il permet de visualiser l'ensemble des fonctions :

Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise.
4) RF GAIN
Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communication longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l'interlocuteur est proche.
Réduisez le Gain en réception dans le cas d'une communication rapprochée avec un correspondant non équiné d'un RF POWER.
La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.
5) Sélecteur de CANAUX: rotateur et touches up/dn du micro
Ces boutons permettent de monter ou de descendre d'un canal. Un "Beep" sonore est émis à chaque changement de canal si la fonction KEY BP est activée («BP» est affiché). Voir fonction KEY BP.
F - selection de la BANDE de frequences
(configuration : E; d; EU; EC; U; PL).
Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N'utilisez en aucun cas une configuration différente. Certains pays nécessitant une licence d'utilisation. Voir les tableaux de configurations/ bande de fréquences pages 26 à 28.
Procédure : - Éteindre l'appareil. Maintenir appuyée la touche F et rallumer l'appareil. F et la dette correspondant à la configuration clignotent.
- Pour charger de configuration, utiliser le rotatateur de canaux en face avant ou les touches UP/DN du micro.
- Quand la configuration est, appuyez 1 seconde sur la touche F. et la lettre correspondant à la configuration s'affiche en continu, un "beep" est émis. À ce stade, confirmer la sélection en éteignant puis en allumant à nouveau l'appareil. Voir tableau page 29.
KEY BP Beep sonore au changement de canal, touches etc. (pression longue)
Activer la fonction KEY BP en appuyant sur la touche KEY BP pendant 1 seconde. Un "beep" est émis et l'icone «BP» s'affiche. Désactiver la fonction en appuyant sur la touche KEY BP. L'icone «BP» disparaît.
7) VOX ~ VOX SET
VOX (pression brève)
La fonction VOX permet d'émettre en parlant dans le micro d'origine (ou dans le micro voix optionnel) sans appuyer sur la pédale PTT. L'utilisation d'un micro voix optionnel connecté à l'arrêt de l'appareil (C) déactive le micro d'origine.
Appuyez brièvement sur la touche VOX pour activer la fonction VOX. Un "beep" est émis, l'icône « VOX » apparait dans l'afficheur. Une nouvelle pression sur la touche VOX déselective la fonction. Un double "beep" est émis, l'icône « VOX » disparait.
Appuyer pendant une seconde sur la touche VOX pour activer la fonction Ajustement du VOX. Trois réglages sont possibles : Sensibilité L / Niveau Anti-Vox R / Temporisation L. Appuyez brièvement sur la touche VOX pour passer au réglage suivant (en boucle L / R / L). L'afficheur indique le type de réglage suivi de son niveau.
- Sensibilité «L»: permet de régler la sensibilité du micro (d'origine ou optionnel vox) pour une qualité de transmission optimale. Niveau régulable de 1 (niveau haut) à 9 (niveau bas) à l'aide du rotateur de canaux. L correspond à la Sensibilité (Sensitivity Level).
- Anti-Vox «R»: permet d’empêcher l’émission générée par les bruits ambiants. Niveau régulable de 0 (Off) à 9 (bas niveau) à l’aide du rotateur de canaux. R correspond à l’Anti-Vox (Anti-Vox Level).
- Temporisation «»: permet d'éviter la coupure «brutale» de la transmission en rajoutant un décal à la fin de parole. Niveau régulable de 1 (décal court) à 9 (décal long) à l'aide du rotateur de canaux. «» correspond à la temporisation (Delay fine).
Une fois les réglages effectués, appuyez pendant 1 seconde sur la touche VOX pour arriver en mode Ajustement du Vox.
Hi-cut (pression brève)
Élimination des parasites haute fréquence. À utiliser en fonction des conditions de réception. Quand le filtré HI-CUT est actif « HIC » apparait dans l'afficheur.
NB (pression longue)
Noise Blanker. Ce filtre permet de réduire les bruits de fond et certains parasités en réception. Quand le filtre NB est actif «NB», apparaît dans l'afficheur.
Filtre ANL (automatic noise limiter)
L'appareil est équipé d'un filtre automatique qui réduit les bruits de fond et certains parasites en réception AM.
ROGER (pression brève)
L'icône «» apparaît dans l'afficheur lorsque la fonction est activée. Le Roger Beep émet un beep lorsqu'on relâche la pédale du micro pour laisser la parole à son correspondant. Historiquement, la CB étant un mode de communication «simplex», c'est-à-dire qu'il n'est pas possible de parler et d'écouter en même temps (comme c'est le cas pour le téléphone par exemple), il était d'usage de dire «Roger» une fois que l'on avait fini de parler afin de prévenir son correspondant qu'il pouvait parler à son tour. Le mot «Roger» a été remplacé par un beep significatif, d'où son nom «Roger Beep».
Remarque: Le Roger Beep est également entendu dans le haut-parleur si la fonction KEY BP est activée. Si la fonction KEY BP n'est pas activée, seul le correspondant peut entendre le Roger Beep.
SCAN (pression longue)
Balayage des canaux : Permet d'activer la fonction SCAN (balayage des canaux) dans un ordre croissant. «SCN» s'affiche. Le balayage s'arrête dès qu'un canal est actif. Le balayage redémarre automatiquement 3 secondes après la fin de l'émission si aucune touche n'est activée pendant ce temps. Le balayage redémarre aussi dans un ordre croissant en tournant le rotateur vers la droite ou le bouton UP du micro, ou dans un ordre décroissant en tournant le rotateur vers la gauche ou le bouton DN du micro.
Une nouvelle pression longue sur SCAN désactive la fonction SCAN.
STORE (pression longue)
Permet de mémoriser un canal prioritaire avec les paramètres suivants : AM (sauf pour les configurations EC et U) ou FM (et CEPT/ENG dans la configuration U) ; NB ; HI-CUT.
Pour mémoriser : Sélectionner le canal à mémoriser.
- Appuyer pendant 1 seconde sur MEM. «MEM» s'affiche. Si la fonction KEY BP est active, un “beep” long confirme la mise en mémoire du canal.
Pour effacer la mémoire :
- Éteindre l'appareil.
- maintenir enfoncée la touche MEM et allumer l'appareil.
- La mémoire est effacée.
MEM (pression breve)
Pour rappeler la mémoire :
- Appuyer brièvement sur MEM, «MEM» s'affiche. Si la fonction KEY BP est active, un “beep” court est émis. Le canal memorisé est actif.
11) Am/fm ~ LOCK
AM/FM (pression brève)
Ce commutateur permet de sélectionner le mode de modulation AM ou FM. Votre mode de modulation doit correspondre à celui de votre interlocuteur.
Modulation d'Amplitude/AM: Communications sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé en France).
Modulation de Fréquence/ FM : Communication rapprochée sur terrain plat et dégagé.
LOCK (pression longue)
Permet de bloquer toutes les touches de la face avant ainsi que le rotateur. Un signal sonore d'erreur est émis quand une touche est utilisée alors que la fonction LOCK est activée. Une pression brève sur LOCK active/désactive la fonction LOCK. L'icône s'affiche quand la fonction est activée.
L'émission (micro ou vox) et la réception restent opérationnelles.
Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de chaque vignette. Voir schéma de branchement en page 29.
13) Pédales d'émission du MICRO PTT
Bouton d'émission, appuyer pour parler, s'affiche, et relâcher pour recevoir un message.

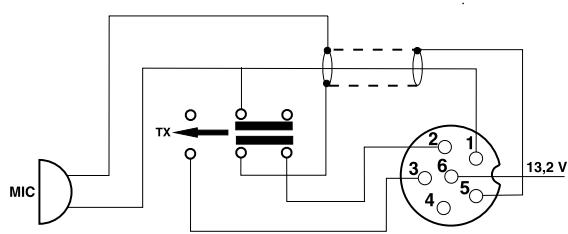

A) ALIMENTATION (13,2 V) B) PRISE D'ANTENNE (SO-239) C) PRISE POUR MICRO VOX OPTIONNEL (Ø 2,5mm) D) PRISE POUR HAUT-PARLEUR EXTERIEUR (8 Ω, Ø 3,5 mm)
1) Générales
- Cangux
- Modes de modulation
- Gamme de fréquences Impédance d'antenne Tension d'alimentation
- Dimensions (en mm)
- Poids
- Accessoires inclus
- Filtre
2) Émission
Tolérance de fréquence - Puissance porteuse - Émissions parasites - Réponse en fréquence - Puissance émise dans le canal adj. - Sensibilité du microphone - Consommation - Distorsion maxi. du signal modulé
3) Réception
Sensibilité maximale à 20 dB sinad - Réponse en fréquence - Sélectivité du canal adj. - Puissance audio maximale Sensibilité du squelch
Taux de réj. fréq. image Taux de réjection fréq. intermed. - Consommation
:40 AM/FM : de 26.965 MHz à 27.405 MHz : 50 ohms : 13.2 V : 125 (L) x 150 (P) x 45(H) : 0,7kg 1 microphone Electret et son support, 1 berceau, vis de fixation : ANL (Automatic Noise Limiter) intégrée
: ± 200 Hz : 1 W AM / 4 W FM : inférieure à 4 nW (- 54 dBm) : 300 Hz à 3 kHz inférieure à 20~ W : 7 mV : 1,7 A (avec modulation) 1.8%
: 0.5 V -113 dBm : 300 Hz à 3 kHz :60dB :2W mini 0.2 V - 120 dBm maxi 1mV - 47dBm :60dB :70dB : 300 mA nominal / 750 mA max
Vérifiez que :
- l'antenne soit correctement branchée et que le TOS soit bien réglé.
- le micro soit bien branché.
- La configuration du programme soit la bonne (voir tableau page 29).
Vérifiez que :
- le bouton RF GAIN (4) soit au maximum.
- le niveau du squelch soit correctement réglé.
- la configuration programmée soit la bonne (voir tableau page 29).
- le bouton Volume soit réglé à un niveau convenable.
- le micro soit branché.
- l'antenne soit correctement branchée et le TOS bien réglé.
- vous êtes bien sur le même type de modulation que votre interlocuteur.
Vérifiez :
- Vérifiez l'alimentation. Qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
- L'état du fusible.
E) commentémetture ou recevoir unmessage?
Maintenant que vous avez la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).
Choisissez votre canal (19, 27).
Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur. Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19,27), et que la communication est établie avec votre interlocuteur, il est d'usage de choisir un autre canal disponible afin de ne pas encombrer le canal d'appel.
Au fil de l'utilisation de votre TX, vous découvrez parfois un langage particulier employé par certains cibles. Afin de vous aider à le comprendre, vous trouverez ci-après dans le glossaire et le code «Q», un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.
Alphabet phonétique international
A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf
H Hotel
I India
J Juliett
K Kilo
L Lima
M Mike
N November
Oscar
P Papa
Q Quebec
R Romeo
Sierra
Tango
U Uniform
V Victor
W Whiskey
X X-ray
YYankee
Z Zulu
: Amplitude Modulation (modulation d'amplitude)
BLU
Bande latérale unique
Basse fréquence
: Citizen Band (canals banalisés)
: Canal
Appel général
Liaison longue distance
Dual Watch (double veille)
Modulation de fréquence
GMT
Greenwich Mean Time (heure méridienne de Greenwich)
: Haute fréquence
LSB
Low Side Band (bande latérale inférieure)
: Récepteur
SSB
: Single Side Band (Bande latérale unique)
SWR
SWL
Écoute en ondes courtes
: Ondes courtes
TOS
Taux d'ondes stationnaires
: Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l'émission.
UHF
Ultra-haute fréquence
USB
: Up Side Band (bande latérale supérieure)
VHF
Très haute fréquence
ALPHA LIMA
Amplificateur linéaire
BAC
: Poste CB
BASE
Station de base
BREAK : Demandede s'intercaler, s'interrompre
CANNE A PECHE : antenne
CHEERIO BY : Au revoir
FIXE MOBILE : Station mobile arrêtée
INFERIEURS : Canaux en-dessous des 40 canaux autorisés (interdits en France)
MAYDAY : Appel de détresse
MIKE : Micro
MOBILE : Station mobile
NEGATIF : Non
OM : Opérateur radio
SUCETTE : Micro
SUPérieurs : Canaux au-dessus des 40 canaux autorisés (interdits en France)
TANTE VICTORINE : Television
TONTON : Amplificateur de puissance
TPH : Telephone
TVI : Interférences TV
VISU : Se voir
VX : Vieux copains
WHISKY : Watts
WX : Le temps
XYL : L'épouse de l'opérateur
YL : Opératrice radio
51 : Poignée de mains
73 : Amitiés
88 : Grosses bises
99 : Dégager la fréquence
144 : Polarisation horizontale, aller se coucher
318 : Pipi
600 ohms : le téléphone
813 : Gastro liquide (apéritif)
Code “q
QRA : Emplacement de la station
QRA Familial : Domicile de la station
QRA PRO : Lieu de travail
QRB : Distance entre 2 stations
QRD : Direction
QRE : Heure d'arrivée prévue
QRG : Fréquence
QRH : Fréquence instable
QRI : Tonalité d'émission
QRJ : Me recevez-vous bien ?
QRK : Force des signaux (R1 à R5)
QRL : Je suis occupé
QRM : Parasites, brouillage
QRM DX : Parasites lointains
QRM 22 : Police
QRN : Brouillage atmosphérique (orages)
QRO Fort, très bien, sympa
QRP : Faible, petit
QRPP : Petit garcon
Petite fille
QRQ : Transmettez plus vite
QRR : Nom de la station
QRRR : Appel de détresse
QRS : Transmettez plus lentement
QRT : Cessez les émissions
QRU : Plus rien à dire
QRV : Je suis prêt QRW : Avissez que j'appelle QRX : Restez en écoute un instant QRZ : Indicatif de la station : par qui suis-je appelé ? QSA : Force de signal (S1 à S9) QSB : Fading, variation QSJ : Prix, argent, valeur QSK : Dois-je continuer la transmission ? QSL : Carte de confirmation de contact QSO : Contact radio QSP : Transmettre à... QSX : Voulez-vous écouter sur... QSY : Dégagement de fréquence QTH : Position de station QTR : Heure locale
CANAUX d'appel
27 AM : appel général en zone urbaine 19 AM : routiers 9 AM : appel d'urgence
Déclaration de CONFORMITE
Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
Déclarons, sous notre seule responsabilité, que l'émetteur-récepteur de radiocommunication CB,
Marque: PRESIDENT Modèle: HARRY III Fabriqué en PRC
est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes:
EN 300 135-1 V1.1.2 (2000-8) EN 300 433-1 V1.1.3 (2000-12) EN 300 433-2 V1.1.2 (2000-12) EN 301 489-1 V1.7.1 (2007-4) EN 301 489-13 V1.2.1 (2002-8) EN 60215 (1996)
Balaruc, le 15/06/2009

Jean-Gilbert MULLER Directeur Général
Jean-Gilbert MULLER Directeur-général
Tableau des frequences pour EU / e / EC / u (CEPT) frequency TABLE for EU / e / EC / u (CEPT)
| N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Częstotliwość | N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Czȩstotliwość |
| 1 | 26,965 MHz | 21 | 27,215 MHz |
| 2 | 26,975 MHz | 22 | 27,225 MHz |
| 3 | 26,985 MHz | 23 | 27,255 MHz |
| 4 | 27,005 MHz | 24 | 27,235 MHz |
| 5 | 27,015 MHz | 25 | 27,245 MHz |
| 6 | 27,025 MHz | 26 | 27,265 MHz |
| 7 | 27,035 MHz | 27 | 27,275 MHz |
| 8 | 27,055 MHz | 28 | 27,285 MHz |
| 9 | 27,065 MHz | 29 | 27,295 MHz |
| 10 | 27,075 MHz | 30 | 27,305 MHz |
| 11 | 27,085 MHz | 31 | 27,315 MHz |
| 12 | 27,105 MHz | 32 | 27,325 MHz |
| 13 | 27,115 MHz | 33 | 27,335 MHz |
| 14 | 27,125 MHz | 34 | 27,345 MHz |
| 15 | 27,135 MHz | 35 | 27,355 MHz |
| 16 | 27,155 MHz | 36 | 27,365 MHz |
| 17 | 27,165 MHz | 37 | 27,375 MHz |
| 18 | 27,175 MHz | 38 | 27,385 MHz |
| 19 | 27,185 MHz | 39 | 27,395 MHz |
| 20 | 27,205 MHz | 40 | 27,405 MHz |
| N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Częstotliwość | N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Czȩstotliwość |
| 1 | 27,60125 MHz | 21 | 27,80125 MHz |
| 2 | 27,61125 MHz | 22 | 27,81125 MHz |
| 3 | 27,62125 MHz | 23 | 27,82125 MHz |
| 4 | 27,63125 MHz | 24 | 27,83125 MHz |
| 5 | 27,64125 MHz | 25 | 27,84125 MHz |
| 6 | 27,65125 MHz | 26 | 27,85125 MHz |
| 7 | 27,66125 MHz | 27 | 27,86125 MHz |
| 8 | 27,67125 MHz | 28 | 27,87125 MHz |
| 9 | 27,68125 MHz | 29 | 27,88125 MHz |
| 10 | 27,69125 MHz | 30 | 27,89125 MHz |
| 11 | 27,70125 MHz | 31 | 27,90125 MHz |
| 12 | 27,71125 MHz | 32 | 27,91125 MHz |
| 13 | 27,72125 MHz | 33 | 27,92125 MHz |
| 14 | 27,73125 MHz | 34 | 27,93125 MHz |
| 15 | 27,74125 MHz | 35 | 27,94125 MHz |
| 16 | 27,75125 MHz | 36 | 27,95125 MHz |
| 17 | 27,76125 MHz | 37 | 27,96125 MHz |
| 18 | 27,77125 MHz | 38 | 27,97125 MHz |
| 19 | 27,78125 MHz | 39 | 27,98125 MHz |
| 20 | 27,79125 MHz | 40 | 27,99125 MHz |
| N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Częstotliwość | N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Czȩstotliwość |
| 1 | 26,965 MHz | 21 | 27,215 MHz |
| 2 | 26,975 MHz | 22 | 27,225 MHz |
| 3 | 26,985 MHz | 23 | 27,255 MHz |
| 4 | 27,005 MHz | 24 | 27,235 MHz |
| 5 | 27,015 MHz | 25 | 27,245 MHz |
| 6 | 27,025 MHz | 26 | 27,265 MHz |
| 7 | 27,035 MHz | 27 | 27,275 MHz |
| 8 | 27,055 MHz | 28 | 27,285 MHz |
| 9 | 27,065 MHz | 29 | 27,295 MHz |
| 10 | 27,075 MHz | 30 | 27,305 MHz |
| 11 | 27,085 MHz | 31 | 27,315 MHz |
| 12 | 27,105 MHz | 32 | 27,325 MHz |
| 13 | 27,115 MHz | 33 | 27,335 MHz |
| 14 | 27,125 MHz | 34 | 27,345 MHz |
| 15 | 27,135 MHz | 35 | 27,355 MHz |
| 16 | 27,155 MHz | 36 | 27,365 MHz |
| 17 | 27,165 MHz | 37 | 27,375 MHz |
| 18 | 27,175 MHz | 38 | 27,385 MHz |
| 19 | 27,185 MHz | 39 | 27,395 MHz |
| 20 | 27,205 MHz | 40 | 27,405 MHz |
| N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Częstotliwość | N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Czȩstotliwość |
| 41 | 26,565 MHz | 61 | 26,765 MHz |
| 42 | 26,575 MHz | 62 | 26,775 MHz |
| 43 | 26,585 MHz | 63 | 26,785 MHz |
| 44 | 26,595 MHz | 64 | 26,795 MHz |
| 45 | 26,605 MHz | 65 | 26,805 MHz |
| 46 | 26,615 MHz | 66 | 26,815 MHz |
| 47 | 26,625 MHz | 67 | 26,825 MHz |
| 48 | 26,635 MHz | 68 | 26,835 MHz |
| 49 | 26,645 MHz | 69 | 26,845 MHz |
| 50 | 26,655 MHz | 70 | 26,855 MHz |
| 51 | 26,665 MHz | 71 | 26,865 MHz |
| 52 | 26,675 MHz | 72 | 26,875 MHz |
| 53 | 26,685 MHz | 73 | 26,885 MHz |
| 54 | 26,695 MHz | 74 | 26,895 MHz |
| 55 | 26,705 MHz | 75 | 26,905 MHz |
| 56 | 26,715 MHz | 76 | 26,915 MHz |
| 57 | 26,725 MHz | 77 | 26,925 MHz |
| 58 | 26,735 MHz | 78 | 26,935 MHz |
| 59 | 26,745 MHz | 79 | 26,945 MHz |
| 60 | 26,755 MHz | 80 | 26,955 MHz |
| N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Częstotliwość | N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Czȩstotliwość |
| 1 | 26,960 MHz | 21 | 27,210 MHz |
| 2 | 26,970 MHz | 22 | 27,220 MHz |
| 3 | 26,980 MHz | 23 | 27,250 MHz |
| 4 | 27,000 MHz | 24 | 27,230 MHz |
| 5 | 27,010 MHz | 25 | 27,240 MHz |
| 6 | 27,020 MHz | 26 | 27,260 MHz |
| 7 | 27,030 MHz | 27 | 27,270 MHz |
| 8 | 27,050 MHz | 28 | 27,280 MHz |
| 9 | 27,060 MHz | 29 | 27,290 MHz |
| 10 | 27,070 MHz | 30 | 27,300 MHz |
| 11 | 27,080 MHz | 31 | 27,310 MHz |
| 12 | 27,100 MHz | 32 | 27,320 MHz |
| 13 | 27,110 MHz | 33 | 27,330 MHz |
| 14 | 27,120 MHz | 34 | 27,340 MHz |
| 15 | 27,130 MHz | 35 | 27,350 MHz |
| 16 | 27,150 MHz | 36 | 27,360 MHz |
| 17 | 27,160 MHz | 37 | 27,370 MHz |
| 18 | 27,170 MHz | 38 | 27,380 MHz |
| 19 | 27,180 MHz | 39 | 27,390 MHz |
| 20 | 27,200 MHz | 40 | 27,400 MHz |
Prise MICRO6 broches 6-pinmicrophone PLUG

La bande de fréquence et la puissance d'émission de votre appareil doivent correspondre à la configuration autorisée dans le pays où il est utilisé.
Remarque: Dans la configuration U : Pour sélectionner la bande de fréquences ENG, pressez brièvement le commutateur AM/FM (11), l'icône « UK » s'affiche. Pour sélectionner la bande de fréquences CEP, pressez brièvement le commutateur AM/FM (11), l'icône « UK » disparaît de l'afficheur (voir tableau page 53).
Dernière mise à jour de ce tableau sur le site: www.president-electronics.com, rubrique «les Postes Radio-CB» puis «La CB PRESIDENT et l'Europe».
