GE105 - Chauffage industriel SOVELOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur d'air chaud au fuel
Marque	SOVELOR
Modèle	GE105
Alimentation électrique	230 V - 1~ - 50 Hz
Carburant	Fuel (kérosène par grand froid)
Mode de combustion	Direct ou indirect selon version
Modes de fonctionnement	Manuel et automatique (avec thermostat)
Dispositif de sécurité	Coffret électronique de contrôle flamme, thermostat de surchauffe, fusibles
Arrêt de sécurité	Arrêt automatique en cas de défaut flamme ou surchauffe
Refroidissement après arrêt	Ventilateur fonctionne 90 secondes
Filtre à carburant	Cartouche filtrante nettoyable toutes les 50 h
Entretien périodique	Toutes les 50 h : nettoyage chambre, brûleur, ventilateur, électrodes
Pièces détachées principales	Gicleur, électrodes, filtre, électrovanne, cellule photo, transformateur HT
Réparabilité	Par centre agréé ; auto-dépannage possible selon tableau anomalies
Type d'installation	Mobile sur roues ou suspendu (selon version)
Distance de sécurité matériaux inflammables	Minimum 2 mètres
Exigences de ventilation	Renouvellement d'air suffisant pour combustion directe
Conduit de fumées	Nécessaire pour version indirecte ; dimensions internes min. 20x20 cm

FOIRE AUX QUESTIONS - GE105 SOVELOR

Comment mettre en marche le chauffage GE105 SOVELOR ?

Avant de brancher, vérifiez que l'alimentation est de 230V~50Hz et que le cône de diffusion d'air est monté. Placez l'interrupteur sur ON pour le mode manuel, ou sur ON+1 si piloté par un thermostat. Si le coffret de sécurité s'active, attendez une minute puis appuyez sur le bouton de réarmement.

Que faire si le générateur ne s'allume pas ?

Vérifiez d'abord que le réservoir contient du fuel et appuyez sur le bouton de réarmement. Si cela ne suffit pas, contrôlez l'arrivée de courant (230V, fusible), l'état de l'interrupteur, la propreté des électrodes et leur écartement (voir schéma de réglage), et le bon fonctionnement de la pompe et du gicleur.

Comment entretenir le chauffage industriel GE105 ?

Toutes les 50 heures de fonctionnement, nettoyez la cartouche du filtre à fuel, la chambre de combustion, les pales du ventilateur, et vérifiez l'état des électrodes. Avant toute intervention, arrêtez l'appareil, débranchez la prise et attendez qu'il refroidisse.

Quels sont les dispositifs de sécurité du GE105 ?

Le générateur est équipé d'un coffret électronique de contrôle de flamme, d'un thermostat de surchauffe, et d'un fusible. En cas de défaut, la machine s'arrête et la lampe témoin sur le bouton de réarmement s'allume. Le thermostat se réarme automatiquement après refroidissement.

Puis-je utiliser du kérosène dans le GE105 ?

Oui, il est recommandé d'ajouter du kérosène dans le réservoir si la température ambiante est très basse, pour éviter la congélation du fuel.

Que signifie l'arrêt du ventilateur après 90 secondes ?

Lorsque vous arrêtez le générateur (interrupteur sur 0), la flamme s'éteint mais le ventilateur continue de tourner environ 90 secondes pour refroidir la chambre de combustion. C'est normal.

Comment brancher un thermostat externe au GE105 ?

Retirez le couvercle de la prise prévue (repère 15 sur le schéma) et branchez la fiche du thermostat. Placez ensuite l'interrupteur général sur ON+1 pour activer le mode automatique.

Où trouver des pièces de rechange pour le GE105 ?

Les pièces telles que le gicleur, les électrodes, la cellule photo, l'électrovanne, le filtre et le transformateur haute tension sont disponibles auprès des centres de vente et d'assistance agréés SOVELOR.

Quelle est la distance de sécurité à respecter autour de l'appareil ?

Aucun matériau inflammable ne doit se trouver à moins de 2 mètres du générateur. L'aspiration et la sortie d'air doivent être dégagées de tout obstacle.

Comment déplacer le générateur GE105 ?

Arrêtez l'appareil, débranchez la prise, attendez qu'il refroidisse, et assurez-vous que le bouchon du réservoir est bien fixé. S'il est mobile, saisissez la poignée et faites-le glisser sur ses roues. S'il est suspendu, utilisez un chariot élévateur ou un équipement similaire.

MODE D'EMPLOI GE105 SOVELOR

C) Le plus court possible

D) Egal superieur au diamètre de la cheminée du générateur

E) Minimum 1 m

1) Accessoire anti-refoulement

2) Passage horizontal avec pente minimale vers le haut de 5°

3) Dimensions internes minimales de la cheminée de

20×20cm

4) Clapet de visite anti-explosion

5) Mur extérieur

N.B. Les schémas ci-dessus sont indicatifs et sans engagement de notre part.

Nous vous prions de faire mettre votre installation en conformité

par votre revendeur ou votre installeur.

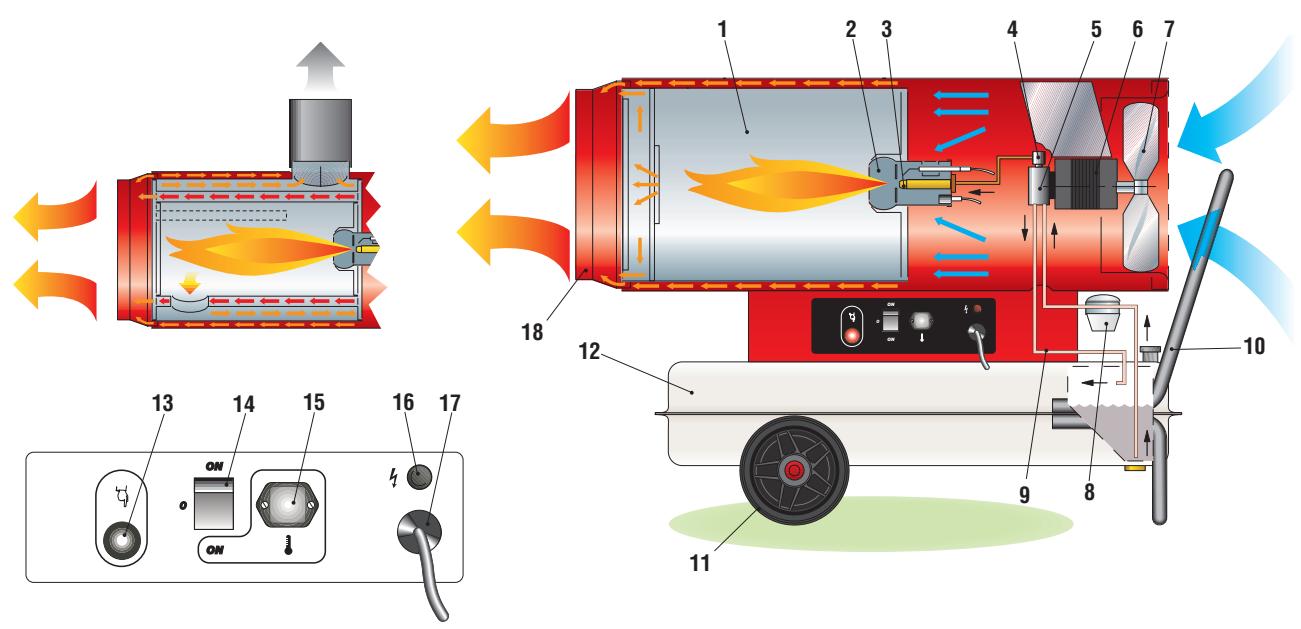

TABLEAU DE COMMANDE

Avant d'utiliser le générateur, nous vous prions de lire attentivement toutes les instructions pour l'emploi, mentionnées ci-après, et d'en suivre scrupuleusement les indications. Le constructeur n'est pas responsable pour les dommages aux choses et/ou personnes dus à une utilisation impropre de l'appareil.

RECOMMANDATIONS GENERALES

Les générateurs d'air chaud fonctionnent au fuel. Les générateurs à combustion directe répandent dans l'air ambiant, de l'air chaud et les produits de la combustion, alors que les générateurs à combustion indirecte sont dotés d'un raccord permettant d'éliminer les fumées à travers un conduit de cheminée.

Les conditions d'installation et d'utilisation doivent respecter les normes et les lois en vigueur relatives à l'utilisation de l'appareil.

Il convient de s'assurer que:

• les instructions contenues dans ce livret soient suivies scrupuleusement;
• le générateur ne soit pas installé dans des locaux où il y aurait des risques d'explosion ou d'incendie;
• des matériaux inflammables ne soient pas déposés à côté de l'appareil (la distance minimum doit être de 2 mètres);
• de mesures suffisantes de prévention anti-incendie aient été prévues;
• l'aération du local dans lequel se trouve le générateur soit garantie et suffisante pour les nécessités du générateur, et en particulier, pour le générateurs à combustion directe le renouvellement d'air doit être évalué enconsidérant que ce générateur envoie dans la pièce aussi bien de l'air chaud que les produits de combustion;
• le générateur soit installé près d'une cheminée pour l'évacuation des fumées (voir paragraphe "SCHÉMA DE POSITIONNEMENT DU CONDUIT DE FUMÉES") et relié à un coffret électrique.
• il n'y ait pas d'obstacles ou d'obstructions à l'aspiration et à la sortie de l'air, tels que des toiles ou des couvertures étendues sur l'appareil ou sur les parois, ou des objets encombrants à côté du générateur;
• du kérosène soit rajouté dans le réservoir si la température de la pièce est très basse;
• le générateur soit contrôlé avant sa mise en marche et régulièrement surveillé durant son utilisation; il faut éviter que des enfants ou des animaux non surveillés s'en approchent;
• au début de chaque période d'utilisation, avant de brancher la fiche dans la prise électrique, contrôler que le ventilateur tourne librement;
• à la fin de chaque période d'utilisation enlever la fiche de la prise de courant.

MISE EN MARCHE

Avant de mettre en marche le générateur et donc, avant de le brancher au réseau électrique d'alimentation, il faut contrôler que les caractéristiques du réseau électrique correspondent à celles écrites sur la plaque de fabrication.

Attenzione

Pour le fonctionnement, il est indispensable de monter le cône de diffusion d'air (18) sur la partie avant de la machine, comme illustré par la figure ci-dessus (paragraphe "Schéma de fonctionnement").

Attention

• La ligne électrique d'alimentation du générateur doit être pourvue d'une mise à la terre et d'un interrupteur magnéto-thermique avec un différentiel.
• La fiche électrique du générateur doit être reliée à une prise munie d'un interrupteur de sectionnement.

Le générateur peut fonctionner en mode manuel en plaçant l'interrupteur (14) sur la position ON.

Le générateur peut fonctionner en mode automatique uniquement lorsqu'un dispositif de contrôle est connecté (par ex. un thermostat ou une montre). La connexion au générateur doit être faite en retirant le couvercle de la prise (15) et en branchant la fiche du thermostat.

Pour démarrer la machine:

• si elle est pilotée par le thermostat, placer l'interrupteur sur la position (ON + 1);
• si elle n'est pas pilotée par le thermostat, placer l'interrupteur sur la position (ON).

A la première mise en service ou après la vidange totale du circuit du fuel, le flux du fuel au gicleur peut être insuffisant et causer l'intervention du coffret de contrôle de la flamme; le générateur alors s'arrête.

Dans ce cas après avoir attendu une minute, pousser le bouton de réarmement (13) et faire redémarrer l'appareil.

Au cas où la machine ne fonctionnerait pas, les premières opérations à faire sont les suivantes:

1. Contrôler que le réservoir contienne encore du fuel;
2. Pousser le bouton de réarmement (13);
3. Si après ces opérations le générateur ne fonctionne pas, il faut consulter le paragraphe “ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS” et découvrir la cause qui empêche le fonctionnement.

ARRET

Pour arrêter le fonctionnement du générateur il faut mettre l'interrupteur (14) sur la position "0" et agir sur le dispositif de contrôle, (par ex., en réglant le thermostat sur une température plus basse). La flamme s'éteint mais le ventilateur continue de fonctionner pendant environ 90 secondes pour refroidir la chambre de combustion

DISPOSITIFS DE SECURITE

Le générateur est muni d'un coffret électronique pour le contrôle de la flamme. En cas de mauvais fonctionnement ce coffret provoque l'arrêt du générateur et l'allumage de la lampe témoin du bouton de réarmement (13). Un thermostat de surchauffe intervient et provoque l'interruption de l'alimentation du fuel si le générateur surchauffe: le thermostat se réarme automatiquement quand la température de la chambre de combustion diminue jusqu'à rejoindre la valeur maximale admise. Avant de remettre en marche le générateur il faut trouver et éliminer la cause qui a produit la surchauffe (par ex. obstruction de l'entrée ou de la sortie de l'air, arrêt du ventilateur). Pour faire redémarrer le générateur il faut pousser le bouton de réarmement (13) et répéter les instructions spécifiques du paragraphe "MISE EN MARCHE".

Avant de déplacer l'appareil il faut:

• Arrêter le générateur en suivant les indications du paragraphe “ARRET”;
• Débrancher l'alimentation en enlevant la fiche de la prise de courant;
• Attendre que le générateur soit froid.

Avant de soulever ou de déplacer le générateur il faut s'assurer que le bouchon du réservoir soit bien fixé.

Le générateur peut être fourni dans une version mobile, muni de roues, ou dans une version suspendue, monté sur une structure de support avec des ancrages pour le fixage qui doit être effectué avec l'aide de cordes ou de chaines. Dans le premier cas, pour le transport il est suffisant de saisir le générateur par la poignée de soutien et de le faire glisser sur les roues. Dans le deuxième cas le soulèvement doit être effectué avec un chariot élévateur ou un équipement similaire.

ENTRETIEN

Pour que l'appareil fonctionne régulièrement, il est nécessaire de nettoyer périodiquement la chambre de combustion, le brûleur et le ventilateur.

Attention

Avant de commencer une quelconque opération d'entre- tien il faut:

• Arrêter le générateur selon les indications du paragraphe "ARRET";
• Débrancher l'alimentation électrique en enlevant la fiche de la prise de courant;
• Attendre que le générateur soit froid.

Toutes les 50 heures de fonctionnement il est nécessaire de:

• Démonter la cartouche du filtre, l'extraire et la nettoyer avec du fuel propre;
• Démonter la carrosserie externe cylindrique et nettoyer la partie interne et les pales du ventilateur;
• Contrôler l'état des câbles et des connexions haute tension sur les électrodes;
• Démonter le brûleur et en nettoyer les différentes parties, nettoyer les électrodes et régler leur distance en respectant les données du schéma "REGALAGE DES ELECTRODES".

ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS

ANOMALIE DE FONCTIONNEMENT	CAUSE	SOLUTION
• Le ventilateur ne démarre pas et la flamme ne s'allume pas	• Le courant électrique n'arrive pas	• Vérifier les caractéristiques de l'installation électrique (230 V - 1~ - 50 Hz)
		• Vérifier le fonctionnement et la position de l'interrupteur
		• Vérifier l'efficacité du fusible
	• Mauvais réglage d'un éventuel dispositif de contrôle	• Vérifier que le réglage du dispositif de contrôle soit correct (par ex. la température choisie sur le thermostat doit être supérieure à la température du local)
	• Dispositif de contrôle défectueux	• Remplacer le dispositif de contrôle
	• Bobinage du moteur brûlé ou interrompu	• Remplacer le moteur
	• Roulements du moteur bloqués	• Remplacer les roulements
	• Condensateur du moteur brûlé	• Remplacer le condensateur
• Le ventilateur démarre et la flamme ne s'allume pas ou ne reste pas allumée	• L'allumage ne fonctionne pas	• Vérifier les branchements des câbles d'allumage aux électrodes et au transformateur
		• Vérifier la position des électrodes et leur distance selon le schéma "REGLAGE DES ELECTRODES"
		• Vérifier que les électrodes soient propres
		• Remplacer le transformateur d'allumage
	• Le coffret de contrôle de la flamme défectueux	• Remplacer le coffret
	• La cellule photo ne fonctionne pas	• Nettoyer la cellule photo ou la remplacer
	• Le fuel n'arrive pas au brûleur ou arrive en quantité insuffisante	• Contrôler l'efficacité du raccord moto-pompe
		• Contrôler qu'il n'y ait pas d'infiltrations d'air dans le circuit du fuel en vérifiant l'étanchéité des tuyaux et des joints du filtre
		• Nettoyer ou s'il le faut changer le gicleur
	• L'électro-vanne ne fonctionne pas	• Contrôler le branchement électrique
		• Contrôler le thermostat LI
		• Nettoyer et éventuellement remplacer l'électro-vanne
• Le ventilateur démarre et la flamme s'allume en produisant de la fumée	• L'air de combustion est insuffisant	• Enlever tous les obstacles ou obstructions à l'aspiration ou à la sortie de l'air
		• Vérifier la position du volet de réglage de l'air
		• Nettoyer le disque du brûleur
	• L'air de combustion est excessif	• Vérifier la position du volet de réglage de l'air
	• Le fuel utilisé est sale ou contient de l'eau	• Vidanger et remplacer par du fuel propre
		• Nettoyer le filtre du fuel
	• Infiltrations d'air dans le circuit du fuel	• Vérifier l'étanchéité des tuyaux et du filtre à fuel
	• Quantité insuffisante de fuel au brûleur	• Vérifier la valeur de la pression de la pompe
		• Nettoyer et remplacer le gicleur
	• Quantité excessive de fuel au brûleur	• Vérifier la valeur de la pression de la pompe
		• Subtituer le gicleur
• Le générateur ne s'arrête pas	• L'électrovanne ne ferme pas	• Remplacer le corps de l'électrovanne

Si ces contrôles et ces solutions ne sont pas la cause du mauvais fonctionnement du générateur, veuillez contacter notre plus proche centre de vente – assistance autorisé.


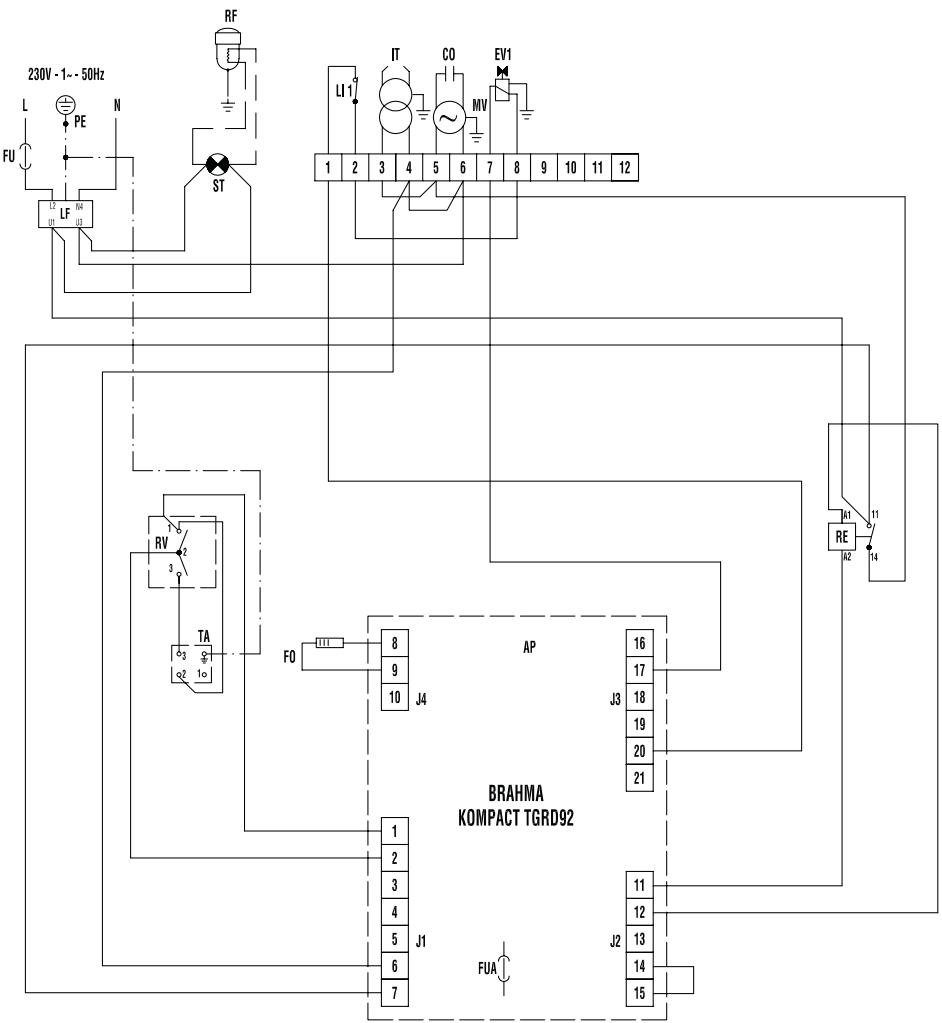

AP COFFRET DE SECURITE

TA PRISE THERMOSTAT D'AMBIACE

RE RELAIS

ST LAMPE TEMOIN D'ALIMENTATION

FU FUSIBLE

LI1 THERMOSTAT DE SURCHAUFFE

EV1 ELECTROVANNE

FO PHOTORESISTANCE

CO CONDENSATEUR

MV MOTEUR DU VENTILATOR

FUA FUSIBLE

LF FILTRE ANTIPARASITES

RV COMMUTATEUR

IT TRANSFORMATEUR H.T.
