MODE D'EMPLOI SATURN MCZ

2.1. LE PELLET (ou granulés de bois)...

2.2. PRINCIPE DE FONCTIONNEMENT

2.2.1. Vue de coupe d'un poêle à granulés de bois MCZ

2.3. EMPLACEMENT POUR L'INSTALLATION.

24. PRÉCAUTIONS... : ;

3.1.5. CARACTI ÉRISTIQUES TECHNIQUES

4.5.2. Choix de la langue de l'afficheur...

4.6. OPÉRATIONS POUR DÉTERMINER LE DOSAGE

4.6.1. Procédure rapide pour définir le dosage.

4.6.2. Mémoriser le dosage du poêle.

4.7. PREMIER ALLUMAGE

4.7.1. Allumage à partir du tableau de commande

4.7.2. Allumage à partir de la télécommande.

4.7.3. Extinction à partir du tableau de commande

4.7.4. Extinction à partir de la télécommande.

4.8. ASPECT DE LA FLAMME

La couleur -8.3. Le caractère. 4.9. MODALITÉS DE FONCTIONNEMENT.

4.9.1. Manuel et automatique

Index Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AAC2Z POÊLE A GRANULÉS DE BOIS (PELLET) Index MANUEL D'INSTALLATION ET MODE D'EMPLOI Page3

4.9.2.1. Passage du mode manuel au mode automatiqu

4.9.3. Mode automatique …

. Thermostat numérique intérieur (installé dans le poêle).

49.3.2. Thermostat extérieur (en option)

49.33. Passage du mode automatique au mode manuel. 49.4. Mode automatique avec ECO-STOP 494.1. Activation de la modalité ECO-STOP (aux soins de l'installateur).

410.1. Description des alarmes . 4.102. Autres messages sur l'afficheur 410.3. Blocage du poêle

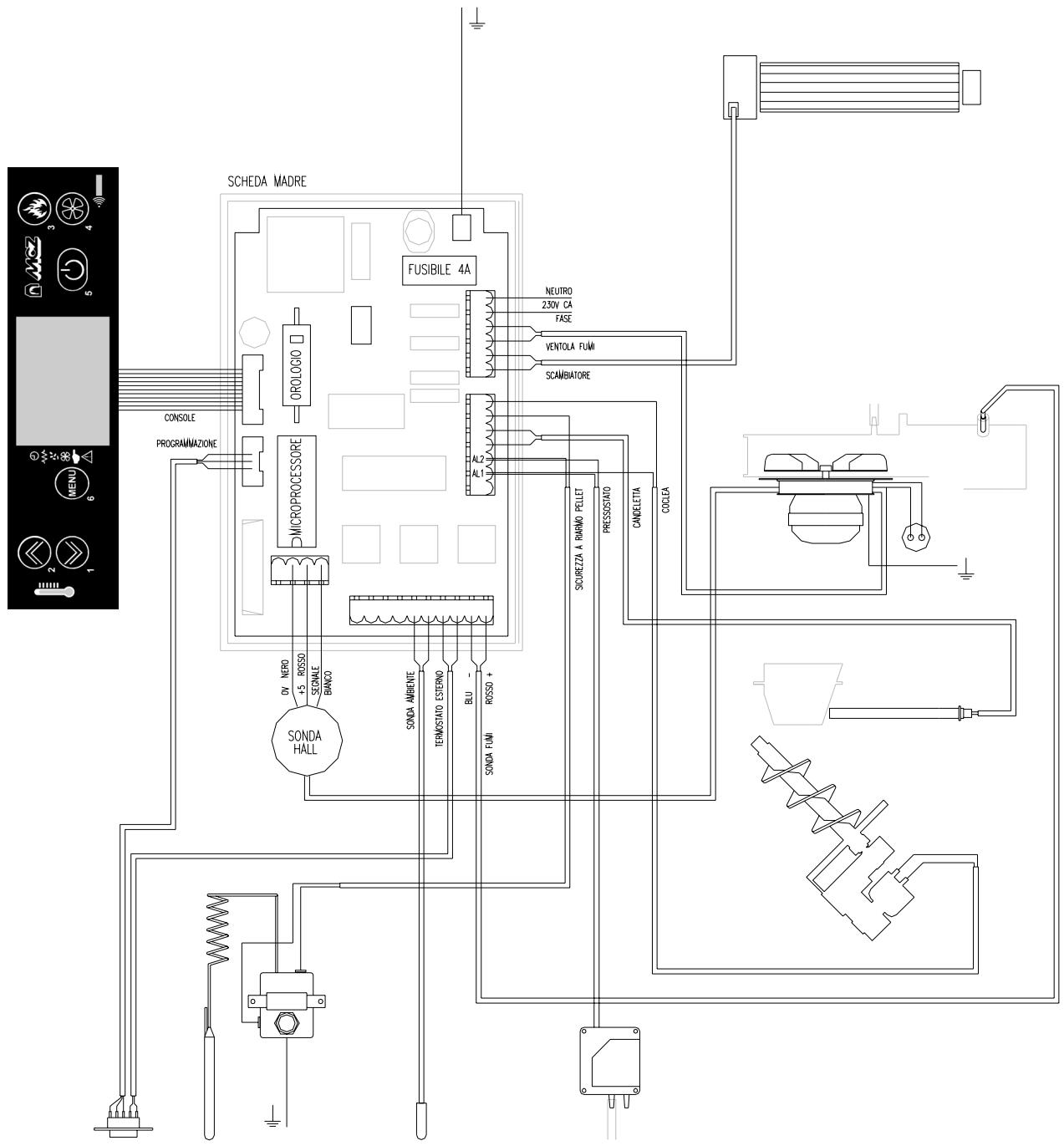

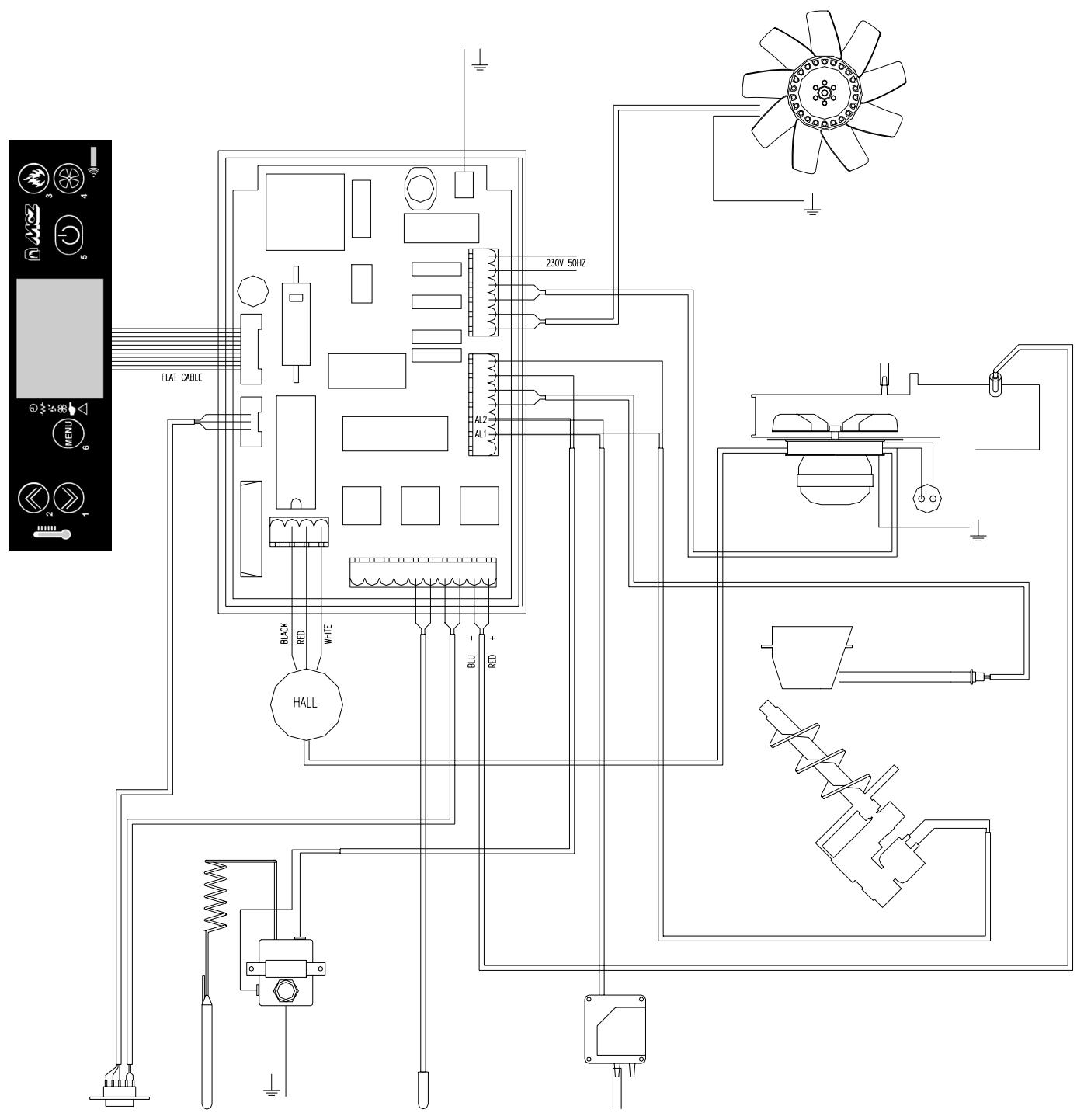

7.3. Remplacement et/ou entretien des cartes électronique:

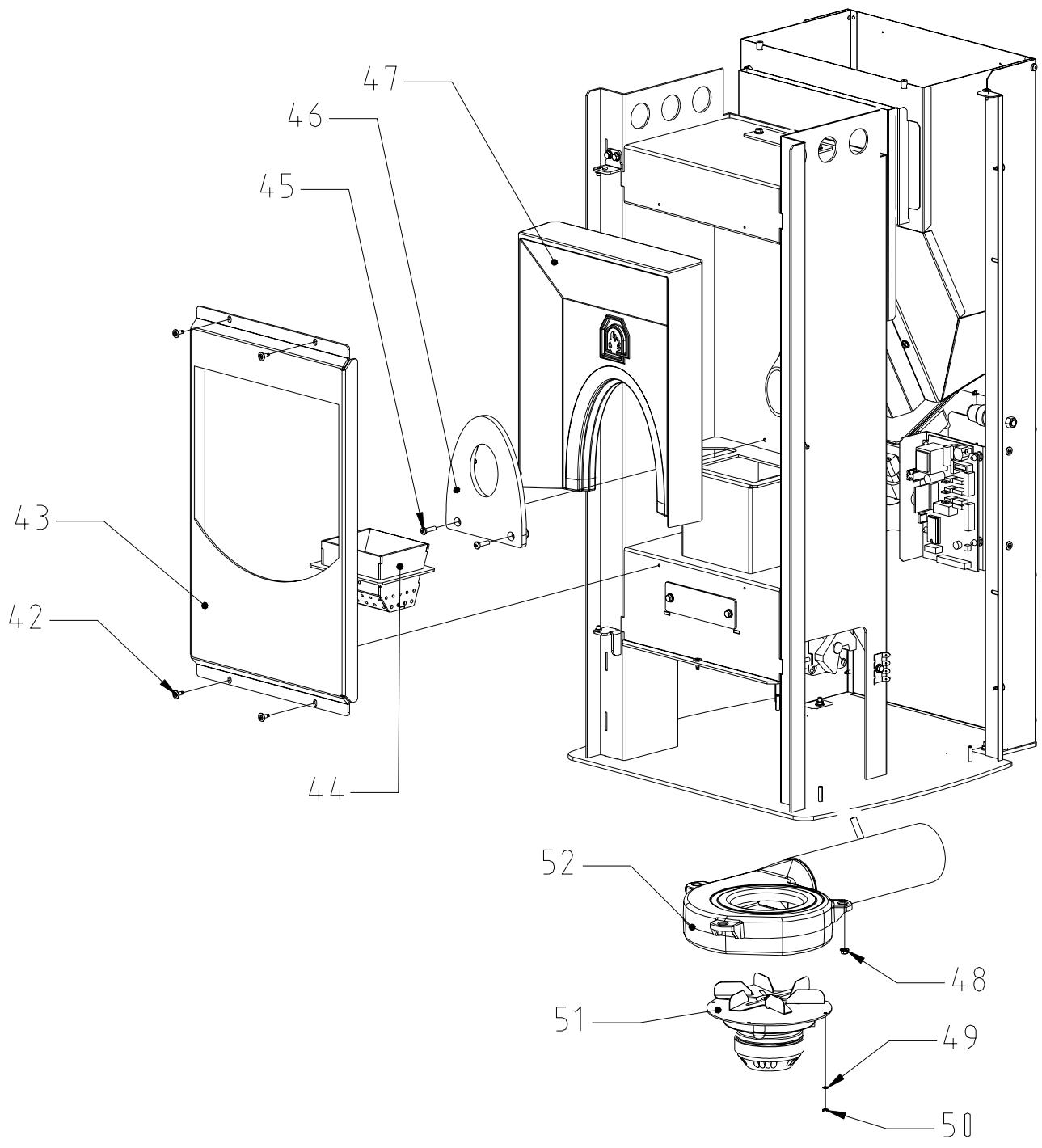

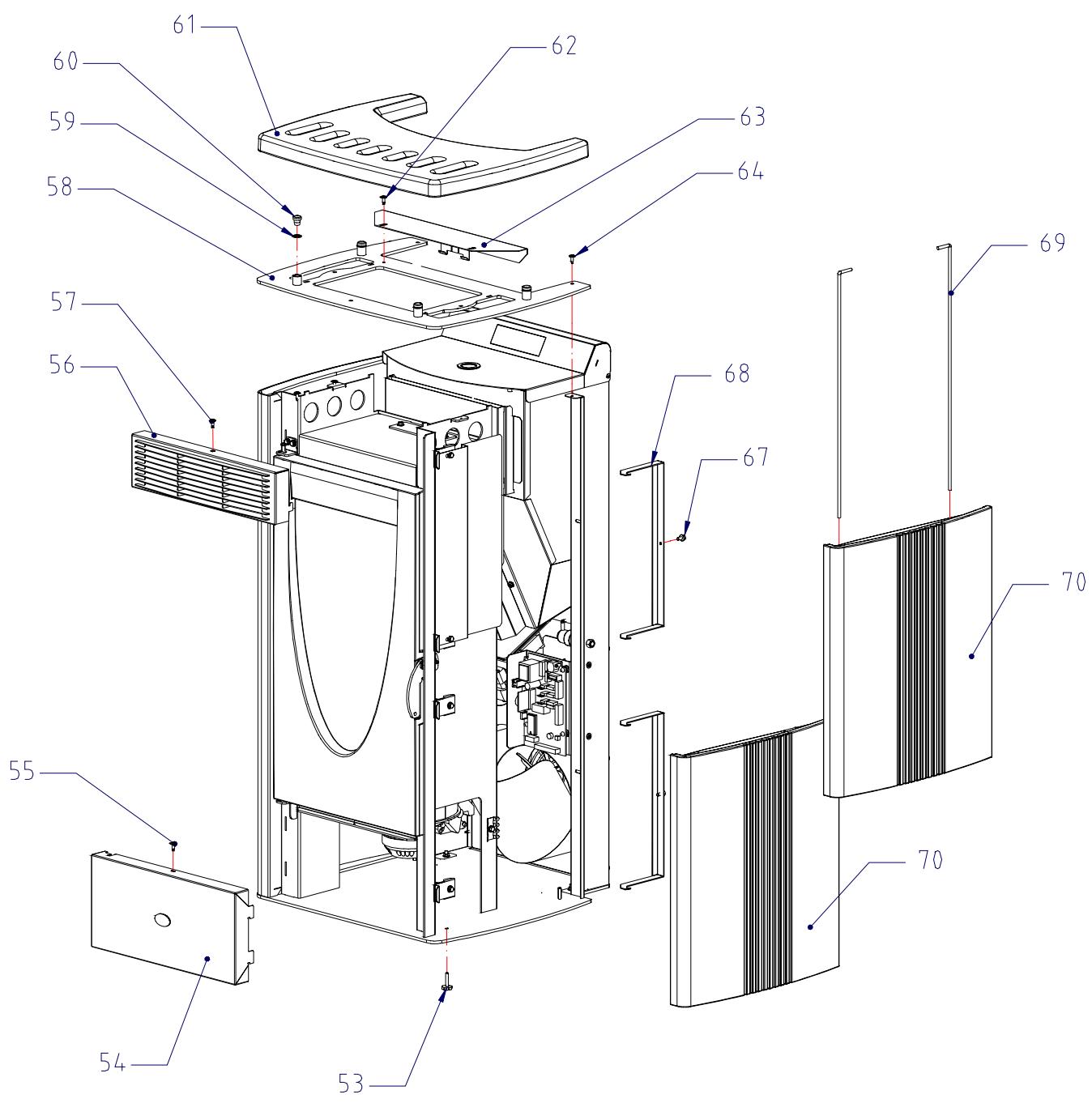

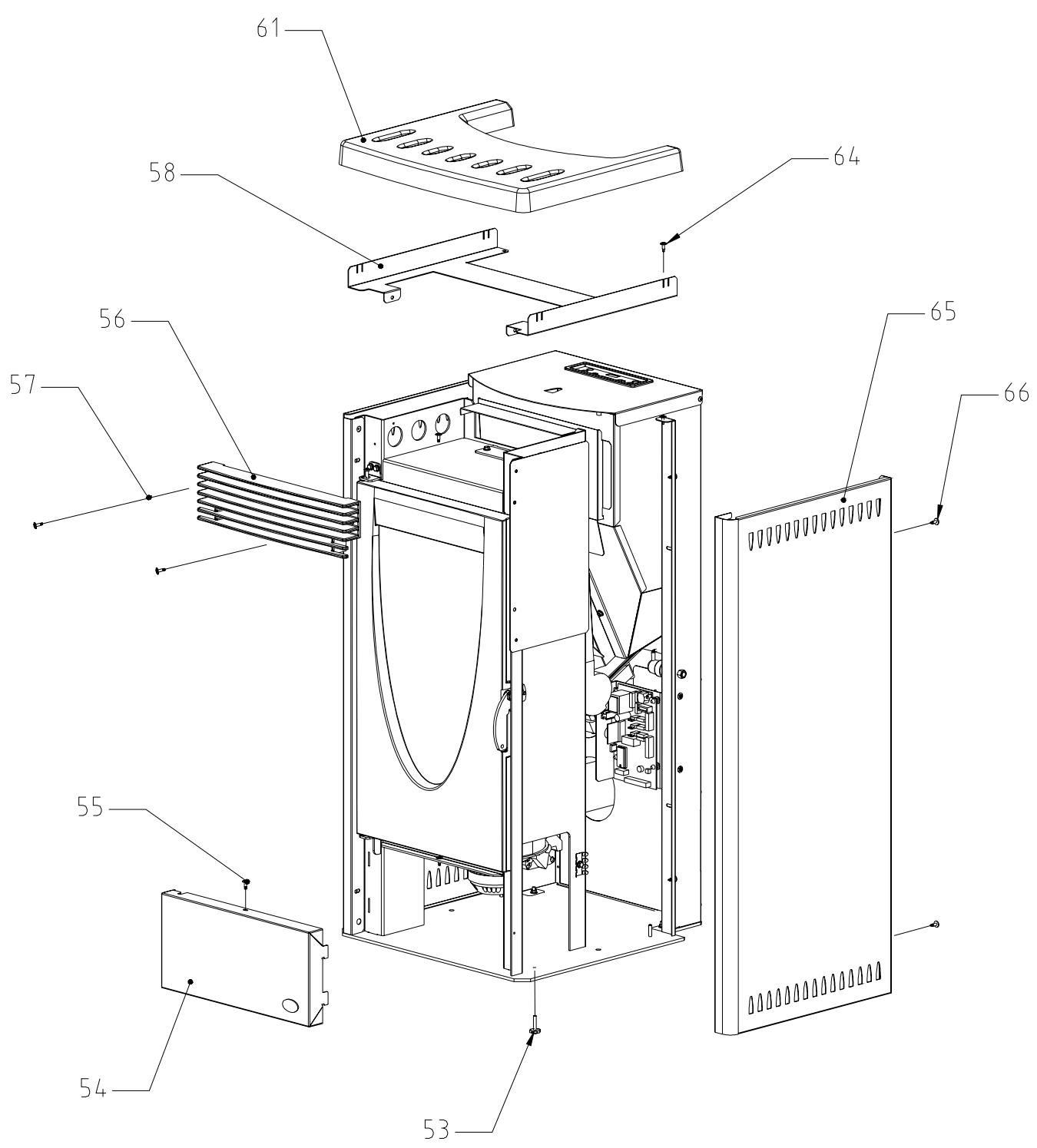

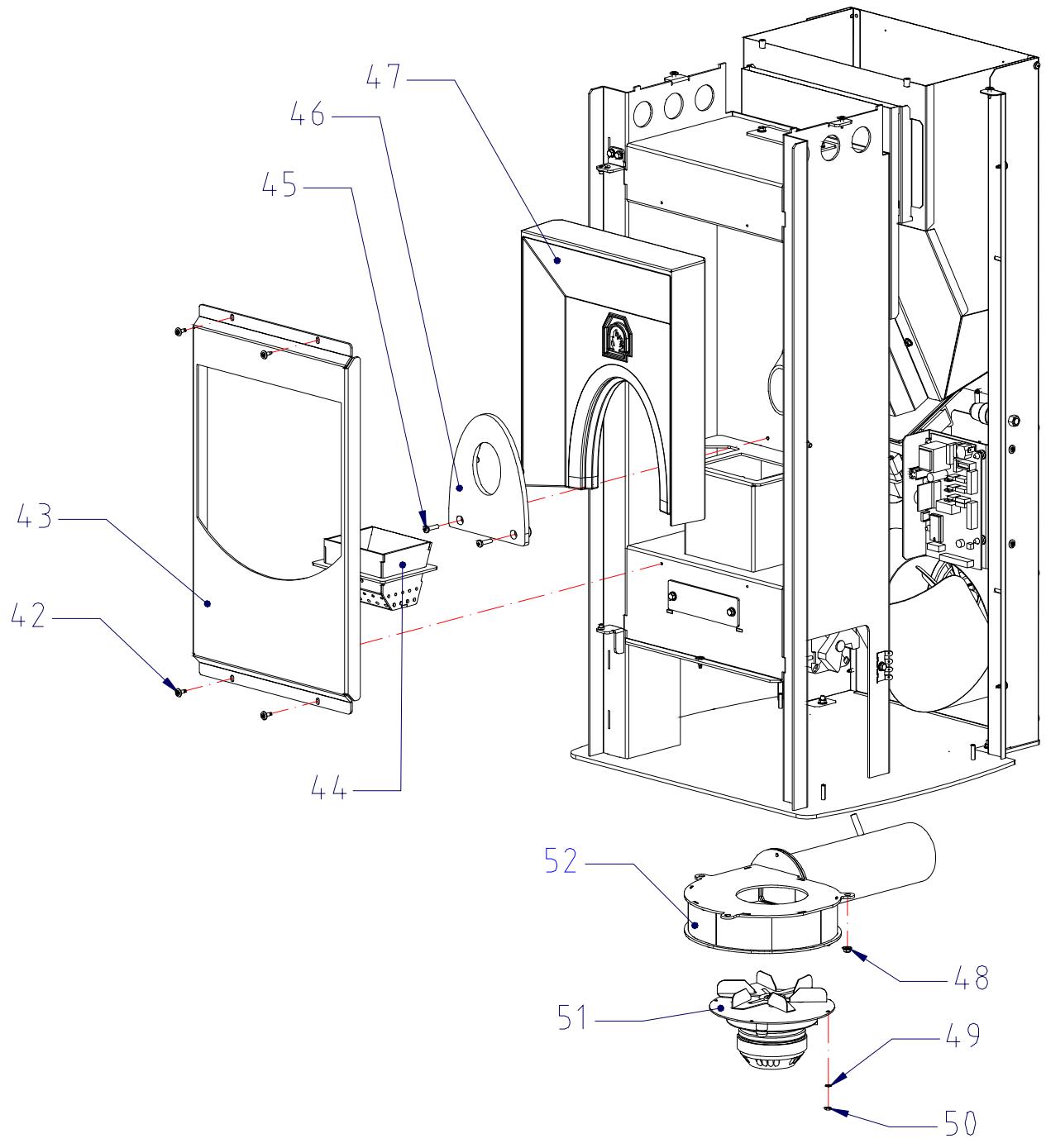

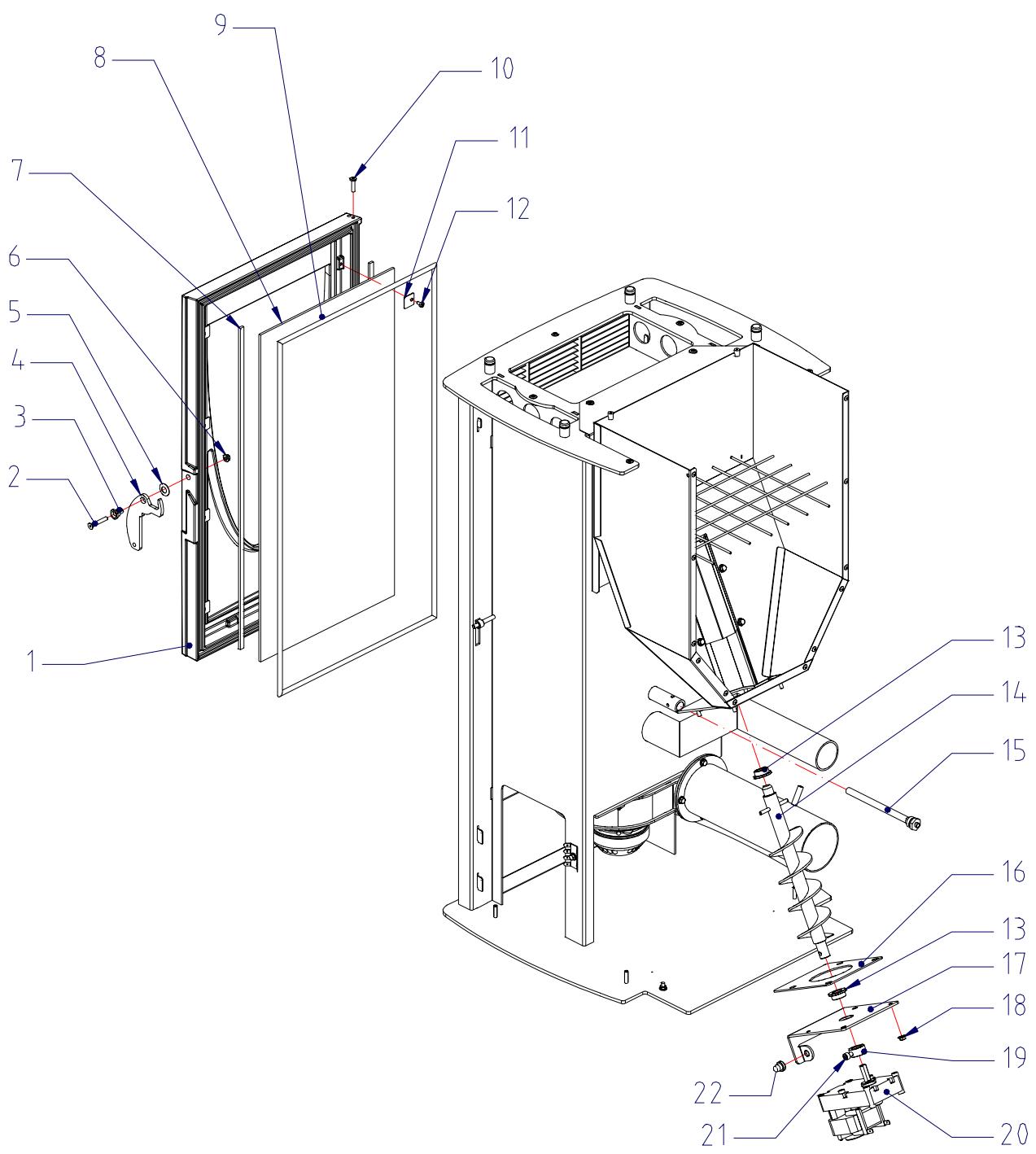

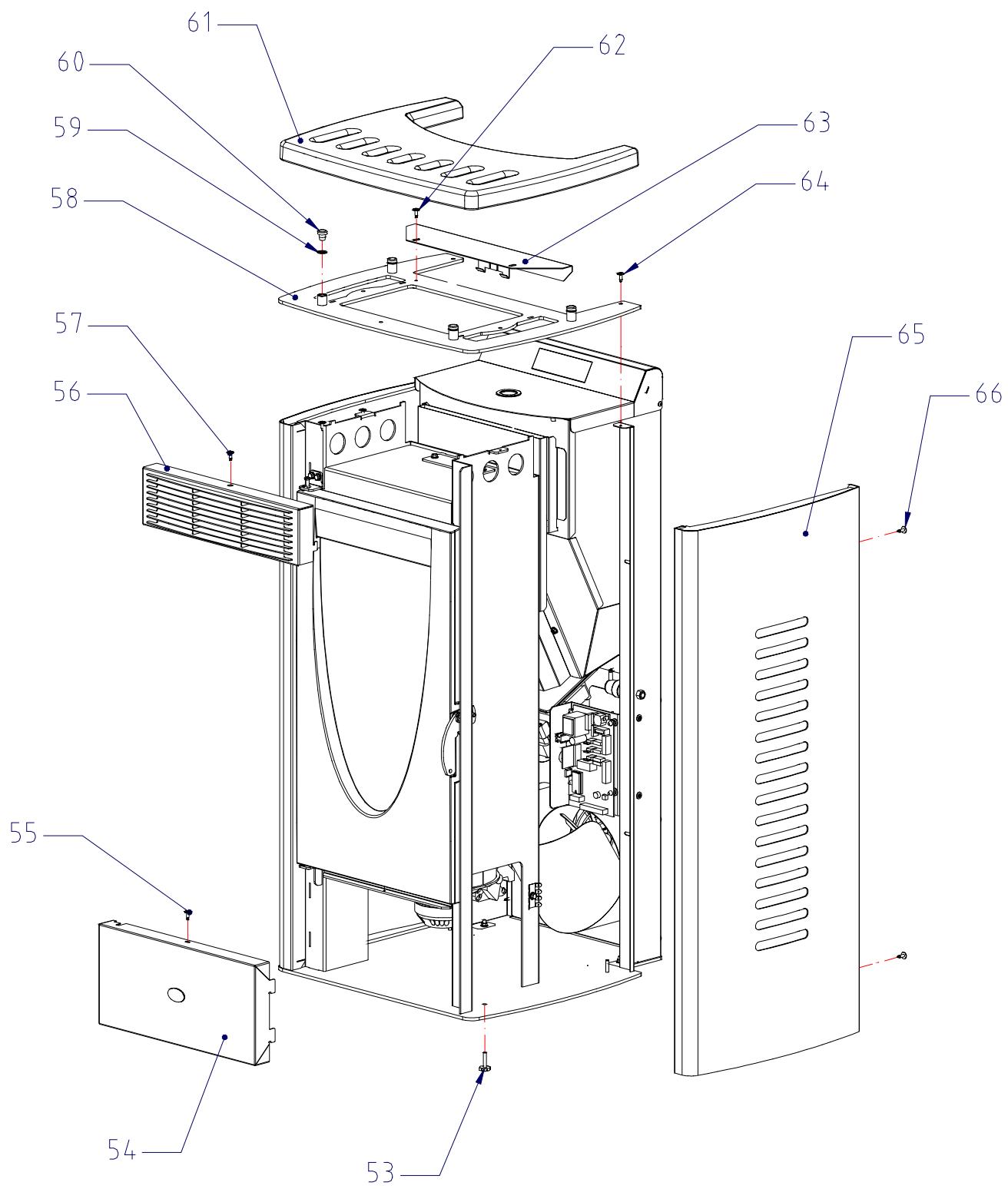

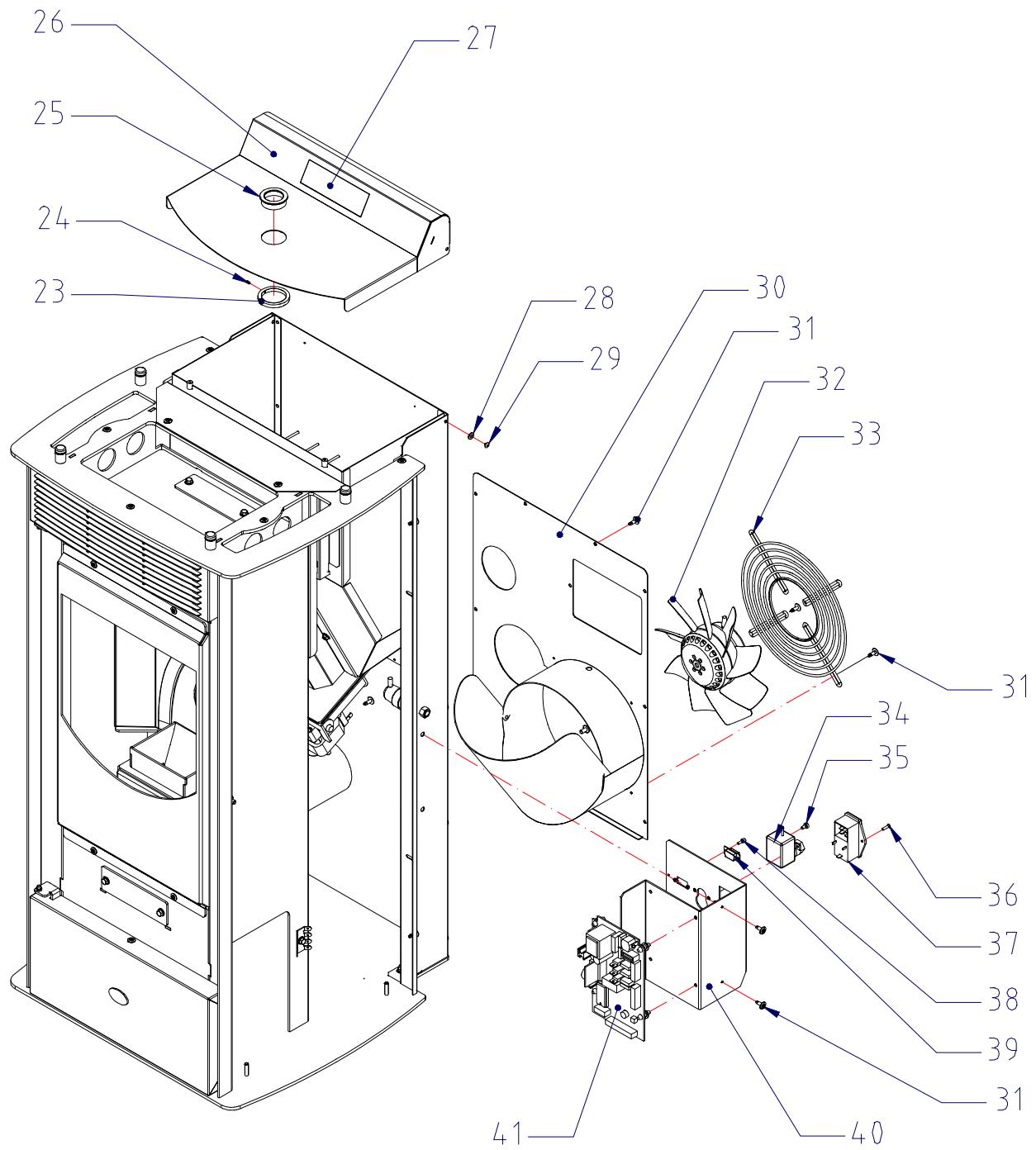

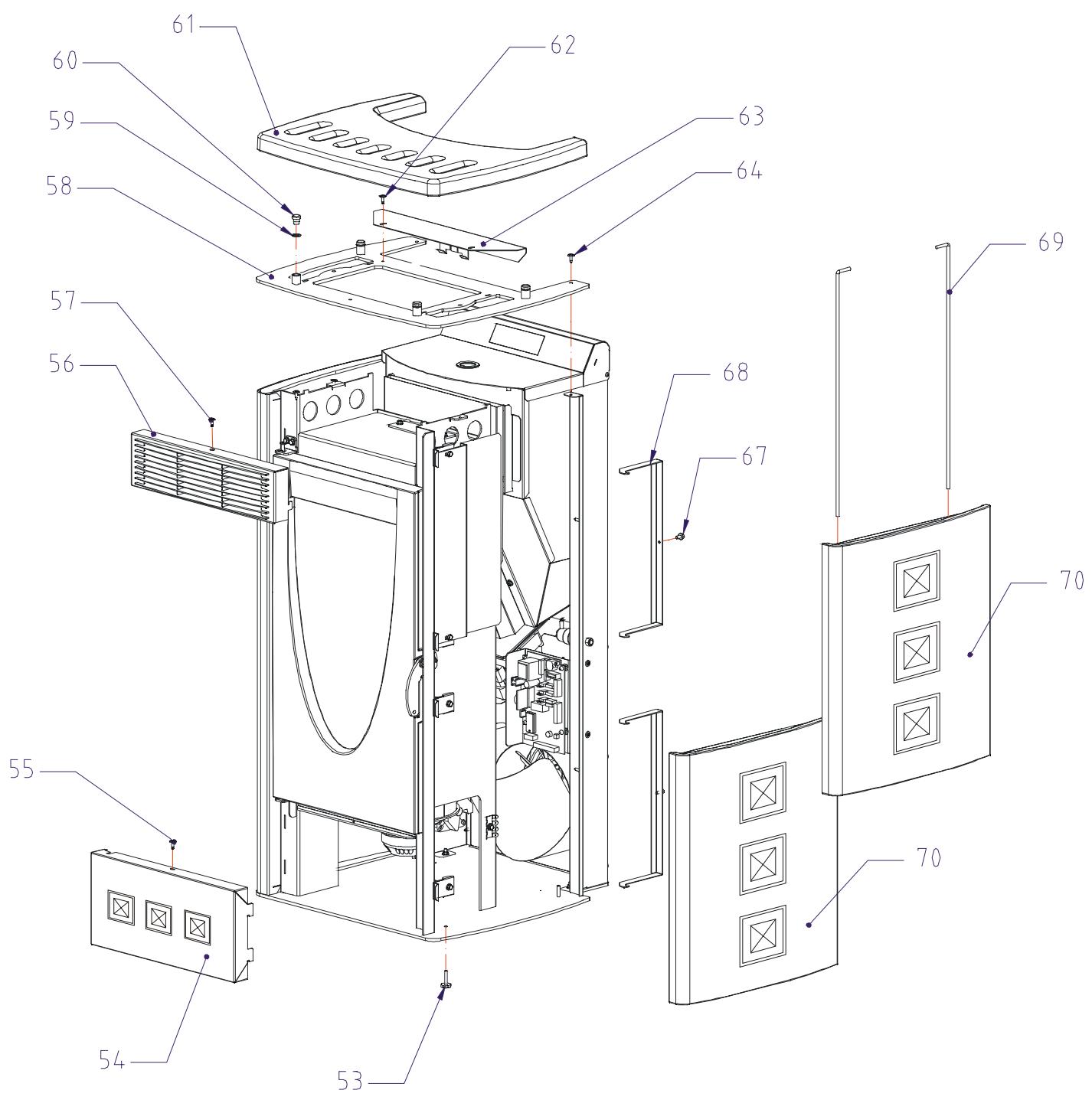

7.5. PIÈCES DE RECHANGE COMMUNES AUX MODELES MERCURY Index Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 1 MANUEL D'INSTALLATION ET MODE D'EMPLOI Paged INTRODUCTION Cher Client, Nous tenons à vous remercier pour la préférence que vous avez accordée aux produits MCZ. Et plus particulièrement pour avoir choisi un poêle de la ligne Pellet MCZ ; nous sommes convaincus qu'au fur et à mesure de son utilisation vous en apprécierez la qualité, fruit de projets d'avant-garde et de tests rigoureux. Notre objectif est d'unir la complexité technologique à la simplicité d'utilisation et, surtout, à la sécurité. Pour un fonctionnement optimal de votre poêle et pour pouvoir profiter pleinement de la chaleur et du bien-être offerts par les flammes, nous vous conseillons de lire attentivement ce livret d'instructions avant d'effectuer la première mise en marche. Dès que vous aurez acquis les notions de base, vous pourrez gérer au mieux les différents réglages de prédisposition et les différentes programmations possibles, tout en adoptant les précautions nécessaires pour le nettoyage et la configuration. Nous vous félicitons encore de votre choix et nous vous rappelons que le poêle à granulés de bois NE DOIT JAMAIS être utilisé par des enfants et que ces derniers devront toujours se trouver à distance de sécurité.

MISE A JOUR DU LIVRET

Dans le but d'améliorer constamment ce produit, le constructeur se réserve le droit d'apporter sans préavis toutes les modifications qu'il jugera utiles à la mise à jour de ce manuel. Toute reproduction, même partielle, de ce manuel sans l'autorisation du Constructeur est rigoureusement interdite.

CONSERVATION DU MANUEL

e Prenez soin de ce manuel et conservez-le à portée de main dans un endroit facilement accessible. + En cas de perte ou de destruction de ce manuel, ou bien s'il se trouvait en très mauvais état, demandez une copie à votre revendeur ou directement au Constructeur en spécifiant bien les références du modèle concerné.

COMMENT LIRE CE MANUEL

e Les paragraphes fondamentaux ou requérant une attention particulière sont imprimés en “caractère gras”. + «Les passages en italique » reportent les messages visualisés sur l'afficheur LCD du poêle ou bien des précisions complémentaires. + REMARQUES : le paragraphe “REMARQUES” fournit des renseignements supplémentaires au lecteur. SIVONVAA Introduction Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite

Page5 Les symboles suivants signalent des messages spécifiques que vous rencontrerez dans ce livret d'instructions. ATTENTION : Ce symbole d'avertissement qui apparaîtra maintes fois dans ce livret souligne la nécessité de lire attentivement le passage auquel il se rapporte et l'importance de bien le comprendre car la non observation des indications prescrites risque d'entraîner de sérieux dommages au poêle et de compromettre la sécurité l'utilisateur. INFORMATIONS : Ce symbole met en évidence des informations importantes pour le bon fonctionnement de votre poêle. La non observation de ces indications compromettra la bonne utilisation du poêle et les résultats ne seront pas satisfaisants.

CONSULTER LE MANUEL : Ce symbole invite l'utilisateur final à consulter ce manuel d'installation lorsque les opérations à effectuer doivent être guidées par une série d'instructions spécifiques. 2 | SÉQUENCES OPÉRATIONNELLES : Ce symbole indique une série de touches à presser pour accéder au menu ou pour effectuer des réglages.

VISUALISER LES MESSAGES : Ce symbole invite le lecteur à lire les messages visualisés sur l'afficheur LCD du tableau de commande du poêle. Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

L'installation, le raccordement électrique, la vérification du fonctionnement et la maintenance devront être effectués exclusivement par des techniciens qualifiés et agréés. Installer le poêle suivant les normes en vigueur dans la région ou le pays où le poêle sera installé. Pour un usage correct du poêle et de ses systèmes électroniques, de même que pour prévenir tout accident, observez scrupuleusement les indications reportées dans le présent livret. l'utilisation, le réglage et la programmation du poêle doivent être effectués par des adultes. Toute erreur ou programmation erronée peut favoriser des situations dangereuses et/ou un mauvais fonctionnement. Avant toute opération, l'utilisateur ou la personne s'apprêtant à intervenir sur le poêle devra avoir lu et compris tout le contenu de ce livret d'instructions. Le poêle doit être exclusivement destiné à l'usage pour lequel il a été conçu. Toute autre utilisation doit être considérée impropre et donc dangereuse. Ne pas monter sur le poêle et ne pas l'utiliser comme plan d'appui. Ne pas mettre de linge à sécher sur le poêle. Les étendoirs et autres accessoires similaires doivent être placés à bonne distance du poêle. — Danger d'incendie. En cas d'utilisation impropre du produit, la responsabilité retombe entièrement sur l'utilisateur final et dégage la société MCZ de toute responsabilité civile et pénale. Toute manipulation du poêle et tout remplacement non autorisé de pièces détachées avec des pièces de rechange n'étant pas d'origine peut compromettre la sécurité de l'opérateur et dégage la société MCZ de toute responsabilité civile et pénale. La plupart des surfaces du poêle sont très chaudes (porte, poignée, vitre, tuyaux de sorties de fumées, etc.) Il faut par conséquent éviter de toucher ces parties sans être protégé de manière adéquate par des vêtements ou des accessoires prévus à cet effet tels que des gants thermiques ou des systèmes d'actionnement type “main froide”. Expliquer scrupuleusement ces dangers aux personnes âgées, aux handicapés et, plus particulièrement aux enfants, en veillant toujours à les tenir hors de portée du poêle allumé. Il est interdit de faire fonctionner le poêle avec la porte ouverte ou la vitre brisée. Ne pas toucher le poêle avec les mains humides puisqu'il s'agit d'un appareil électrique. Débrancher toujours le câble d'alimentation électrique avant d'intervenir sur l'appareil. Recommandations et conditions de garantie Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

PageT Avant d'effectuer toute opération de nettoyage ou de maintenance, couper préalablement l'alimentation électrique du poêle en agissant sur l'interrupteur général situé au dos de celui-ci ou en débranchant le câble électrique qui l'alimente. Le poêle doit être raccordé à une installation munie d'un disjoncteur et d'une prise de terre tel que prévu par les normes 73/23 CEE et 93/98 CEE. L'installation doit être proportionnée à la puissance électrique déclarée du poêle. Une installation erronée ou une maintenance incorrecte (c'est-à-dire non conformes aux prescriptions de ce livret) peuvent procurer des dommages matériels et corporels aux personnes, aux animaux et aux choses, auquel cas la société MCZ décline toute responsabilité civile ou pénale.

1.2. RECOMMANDATIONS OPÉRATIONNELLES

ÂÀ\. Éteindre le poêle en cas de panne ou de mauvais fonctionnement. Ne jamais verser les granulés de bois à la main dans le pot de combustion. Avant tout nouvel allumage, enlever les granulés de bois imbrûlés accumulés dans le foyer de combustion suite à de nombreux allumages “manqués” . Ne pas laver l'intérieur du poêle avec de l'eau. Ne pas nettoyer le poêle avec de l'eau. L'eau pourrait s'infiltrer à l'intérieur du poêle, détériorer les éléments du système d'isolation et provoquer des chocs électriques. Ne pas exposez pas la peau à l'air chaud pendant longtemps. Ne pas surchauffer la pièce où vous séjournez ni celle où le poêle est installé. Ceci pourrait altérer les conditions physiques et procurer des problèmes de santé. Ne pas exposer les plantes et les animaux directement au flux d'air chaud. Ceci pourrait provoquer des effets nocifs sur les plantes et les animaux. Ne rien verser d'autre que des granulés de bois dans le réservoir du poêle. Installer le poêle dans des locaux adéquats aux mesures anti-incendie, équipés de tous les raccordements aux différents réseaux d'alimentation (air et électricité) et d’ évacuation des fumées. Le poêle et son habillage en céramique doivent être entreposés dans un endroit sec à l'abri des intempéries. Il est recommandé de ne pas poser le corps du poêle directement sur le sol; si le sol est composé de matériaux inflammables, une isolation adéquate devra être prévue. En cas de panne du système d'allumage, ne pas tenter d’ allumer le poêle avec des matériaux inflammables. Recommandations et conditions de garantie Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Page8 INFORMATIONS : ° Pour tout problème, s'adresser au revendeur ou à un technicien qualifié et agréé par MCZ. Pour les réparations, exiger toujours des pièces de rechange d'origine. e Utiliser exclusivement le combustible préconisé par MCZ (pour l'Italie, seulement des granulés de 6 mm de diamètre ; pour les autres pays européens, des granulés de 6-8 mm de diamètre) et seulement pour les modèles équipés du système d'alimentation automatique. e Contrôler et faire ramoner périodiquement les conduits de sorties de fumées (raccordement au conduit de fumée). ° Avant tout nouvel allumage, enlever les granulés de bois imbrülés accumulés dans le pot de combustion suite à de nombreux allumages “manqués”. e Le poêle à granulés de bois n'est pas un appareil de cuisson. e Veiller toujours à ce que le couvercle du réservoir de granulés soit bien fermé. + Conserver avec soin ce livret d'instructions car il devra accompagner le poêle pendant toute sa durée de vie. Si vous devez vendre ou transporter votre poêle dans un autre endroit, assurez-vous que ce livret l'accompagne. e En cas de perte, demandez un autre exemplaire à votre revendeur agréé ou à la société MCZ.

CONDITIONS DE GARANTIE

La société MCZ garantit ce produit, à l'exclusion des éléments sujets à une normale usure comme reporté ci- dessous, pour une durée de deux ans à compter de la date d'achat du poêle, à condition que le certificat de garantie soit validé par une pièce justificative contenant le nom du revendeur et la date de vente, que ledit certificat de garantie dûment rempli soit expédié dans les 8 jours à compter de la date de vente reportée, et que le poêle soit installé et testé par un technicien agréé et suivant les précises instructions reportées dans le livret d'instructions. On entend par garantie l'échange ou la réparation gratuite de parties ou de pièces d'origine reconnues défectueuses pour vice de fabrication.

1.3.1. Limites de garantie

La garantie ne couvre pas les composants électriques et électroniques ni les ventilateurs pour lesquels la période de garantie est fixée à 1 an à compter de la date d'achat justifiée comme indiqué ci-dessus. La garantie ne couvre pas les parties sujettes à une usure normale telles que les : joints, vitre et toutes les parties amovibles du foyer. Les pièces remplacées seront couvertes pendant toute la période de garantie restante. Recommandations et conditions de garantie Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Les variations de couleur sur les parties peintes, laquées et en céramique de même que les craquelures de la céramique ne peuvent en aucun cas faire l'objet d'une réclamation, s'agissant-là de caractéristiques naturelles inhérentes aux matériaux et à l’utilisation du produit. La garantie ne couvre pas les parties qui s'avèrent défectueuses suite à négligence, mauvaise maintenance ou installation non conforme aux prescriptions de la société MCZ (voir les chapitres correspondants dans ce manuel d'instructions). La société MCZ décline toute responsabilité pour les dommages matériels et corporels éventuellement causés, directement ou indirectement, aux personnes, aux animaux ou aux choses suite à la non observation des prescriptions reportées dans ce livret et, plus particulièrement de celles qui concernent les directives relatives à l'installation, l'utilisation et la maintenance du poêle. En cas de mauvais fonctionnement du poêle, adressez-vous à votre revendeur et/ou à l'importateur de votre région. Les dommages causés par le transport et/ou par des manœuvres de déplacement du poêle sont exclus de la garantie. Pour ce qui concerne l'installation et l'utilisation du poêle, se référer exclusivement au livret d'instructions fourni avec le poêle. La garantie ne couvre pas les dommages occasionnés par des manipulations de l'appareil, par des agents atmosphériques, des calamités naturelles, des décharges électriques, l'incendie, des défauts de l'installation électrique ou une maintenance incorrecte ou inexistante par rapport aux instructions du constructeur. La demande d'intervention devra être faite au revendeur qui fera suivre l'appel au service d'assistance technique de la Sté MCZ. LA SOCIÉTÉ MCZ DÉCLARE QUE LE POËLE ACHETÉ EST CONFORME AUX DIRECTIVES CEE 89/336 et 72/23 et SUCCESSIFS AMENDEMENTS. MCZ SPA décline toute responsabilité en cas d'utilisation impropre ou de modifications du poêle et de ses accessoires, non préalablement autorisées. Pour tout remplacement de pièces détachées, n'utiliser que des pièces de rechange d'origine MCZ.

O0 DEMANDE D'INTERVENTION

Recommandations et conditions de garantie Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

2.1. LE PELLET (ou granulés de bois) Le “pellet” ou granulés de bois dérive du compactage et du tréfilage des sciures de bois séché naturellement (sans vernis) produites par l'industrie de transformation du bois (scieries et menuiseries). La densité de ce matériau est due à la lignine contenue dans le bois même, grâce à laquelle la production des granulés de bois ne requiert pas l'emploi de colles ou d'agents de liaison. Le marché offre différents types de granulés de bois présentant des caractéristiques qui varient en fonction des mélanges d'essences de bois utilisés. Le calibre des granulés varie de 6 à 8 mm pour une longueur standard comprise entre 5 et 30 mm. Le pellet de bonne qualité possède une densité variant de 550 kg/m° à plus de 700 kg/m° avec une humidité sur poids brut du granulé variant de 5 à 8%. Afin de garantir les valeurs de consommation horaire déclarées et d'optimiser la puissance de combustion des poêles à granulés, MCZ a mis au point un système breveté qui permet d'identifier et de cataloguer n'importe quel type de granulés de bois de 6 à 8 mm de diamètre, en fonction de leur poids spécifique et de leur grosseur. Avec le système spécial PelletBox® et en suivant la procédure expliquée au paragraphe “Allumage”, on déterminera le réglage le plus approprié pour configurer le poêle. Non seulement le pellet est un combustible écologique, dans la mesure où il recycle au maximum les résidus de bois pour fournir une combustion plus propre que celle obtenue à partir des combustibles fossiles, mais il présente également plusieurs avantages techniques. Si la puissance calorifique d'un bon bois de chauffage est de 4,4 KW/kg (avec 15% d'humidité, soit après 18 mois de séchage environ), celle du pellet est de 5,3 kW/kg. Pour garantir une bonne combustion, le pellet doit nécessairement être conservé à l'abri de l'humidité et des salissures. Les granulés de bois sont généralement distribués en sacs de 15 kg et sont par conséquent très faciles à stocker. Des granulés de bonne qualité assurent une excellente combustion tout en réduisant l'émission de gaz nocifs dans l'atmosphère. Plus la qualité du combustible est médiocre, plus fréquente sera la nécessité de nettoyer le pot de combustion et la chambre de combustion. Les granulés de bois doivent être fabriqués exclusivement avec des essences de bois n'ayant subi aucun traitement chimique. Les normes DIN 51731 et ONORM M 7135 homologuent des granulés de bonne qualité qui possèdent les caractéristiques suivantes : *_ Puissance calorifique : 5.3 KW/kg “Densité : 700 kg/m° Granulés de bois Doseur Pellet-Box® Sac de granulés de bois de 15 kg Notions théoriques pour instalation Servie technique - Tous dit réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Page 11 Taux d'humidité : 8% maximum poids brut granulés Taux de cendres : 1% maximum poids brut granulés Diamètre : 6 - 6,5 mm Longueur : 30 mm max. Composition : 100% bois non traité et sans aucun ajout de substances liantes (pourcentage d'écorce : 5% max.) Y Emballage : sacs réalisés avec un matériau écologique et SENENENN biodégradable La Sté MCZ recommande vivement d'utiliser un combustible homologué pour l'utilisation de ses poêles. L'emploi de granulés de qualité médiocre ou non conforme à ce qui a été précédemment indiqué compromet le fonctionnement de votre poêle et par conséquent pourrait annuler la garantie et la responsabilité de la société MCZ en ce qui concerne le produit. Les poêles à granulés de bois MCZ fonctionnent exclusivement avec du pellet de 6mm de diamètre (seulement en Italie) et de 6-8 mm de diamètre (dans les autres pays européens) ayant une longueur variant de 5 à 30 mm maximum.

2.2. PRINCIPE DE FONCTIONNEMENT

Les granulés de bois sont introduits dans la chambre de combustion et tombent directement dans le pot de combustion en acier inox, entraînés par une vis sans fin qui les prélève dans réservoir du poêle. La quantité de granulés de bois introduite dans le pot de combustion et l'air comburant correspondant sont prédéterminés, programmés et contrôlés par une carte électronique. Durant la phase d'allumage, la carte électronique active le rotor d'aspiration de fumées ainsi que la bougie en céramique qui, en se surchauffant, allume le combustible à une température d'environ 200° C. Après 20 minutes environ, la phase d'allumage est terminée et la centrale de commande met le poêle en mode “Fonctionnement”. Lors de cette phase, selon les instructions que l'utilisateur envoie au poêle au moyen de la télécommande IR (5 programmes), la carte électronique établit la relation exacte entre la quantité de combustible, l'air comburant et l'air de convection et effectue un contrôle continuel de tous les éléments connectés ; la carte signalera, si nécessaire, la présence d'anomalies dans le fonctionnement ou en interrompera la procédure. - VOIR SCHÉMA EN COUPE PAGE SUIVANTE - Ations théoriques pour linstalstion Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 12

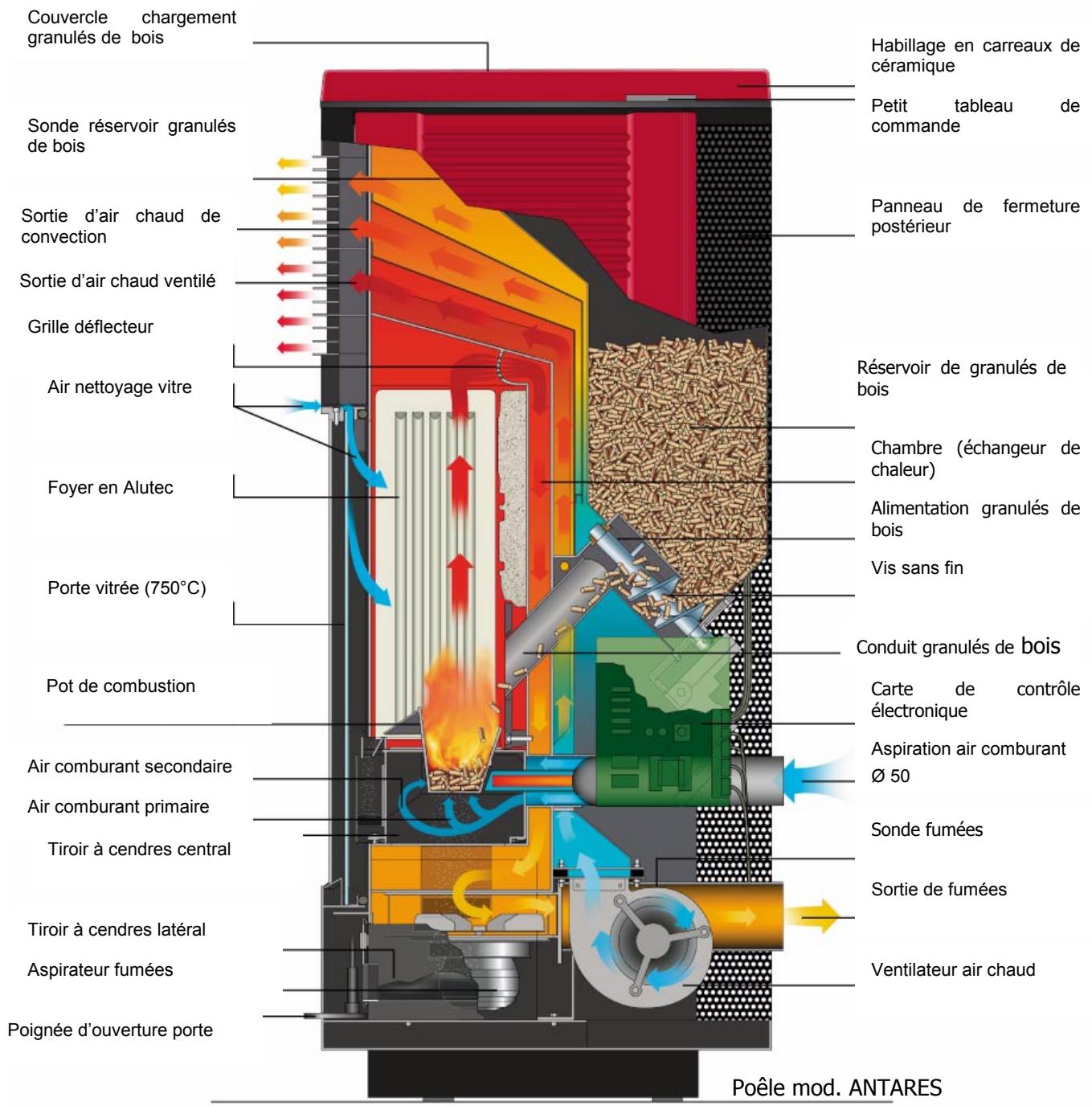

2.2.1. Vue de coupe d'un poêle à granulés de bois MCZ

Couvercle chargement granulés de bois Sonde réservoir granulés de bois Sortie d'air chaud de convection Sortie d'air chaud ventilé Grille déflecteur Air nettoyage vitre Foyer en Alutec Porte vitrée (750°C) Pot de combustion Air comburant secondaire Air comburant primaire Tiroir à cendres central Tiroir à cendres latéral Aspirateur fumées Poignée d'ouverture porte Habillage en carreaux de céramique Petit tableau de commande Panneau de fermeture | postérieur Réservoir de granulés de bois Chambre (échangeur de chaleur) Alimentation granulés de bois Vis sans fin Conduit granulés de bois Carte de contrôle | électronique Aspiration air comburant

Sonde fumées Sortie de fumées Ventilateur air chaud ____Er Notions théoriques pour lnstation Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

Pour un correct fonctionnement du poêle et pour une bonne distribution de la chaleur, l'unité doit être installée dans un endroit où l'air nécessaire à la combustion des granulés de bois peut arriver (disponibilité d'environ 40 m’/h) conformément à la norme pour l'installation UNI - CIG 7129 - 7131 et successives modifications, ainsi qu'aux normes nationales en vigueur. Le volume du local ne doit pas être inférieur à 30 m°. L'air doit arriver à travers des ouvertures permanentes pratiquées dans les murs (au niveau du poêle) qui donnent sur l'extérieur, avec une section minimale de 100 cm?. Ces amenées d'air doivent être réalisées de manière à ne subir aucune obstruction. L'air pourra également provenir des pièces voisines de celle qu'il faut ventiler à condition que ces pièces soient équipées de prises d'air extérieur, qu'il ne s'agisse pas de chambres à coucher ou de salles de bains et qu'elles ne présentent aucun danger d'incendie contrairement, par exemple, aux : garage, remise de bois, dépôts de matériaux inflammables, et en respectant impérativement ce qui est prévu par les normes en vigueur. les salles de bains ou dans une pièce équipée d'un autre appareil de chauffage (cheminée, poêle, etc.) sans arrivée d'air indépendante est interdite. Il est interdit d'installer le poêle dans un local dont l’ atmosphère est explosive. Le sol de la pièce ou sera placé le poêle doit être aménagé de façon adéquate pour pouvoir supporter la charge au sol de l'appareil. û L'installation du poêle dans les chambres à coucher, Si les murs ne sont pas de nature inflammable, installer le poêle en laissant un espace postérieur d'au moins 10 cm. En cas de murs de nature inflammable, laisser un espace minimum de 20 cm entre le mur et le dos du poêle, de 50 cm sur le côté et de 150 cm devant. En outre, en présence d'objets particulièrement délicats tels que meubles, rideaux, divans, etc. augmenter les distances précitées. En cas de sol en bois (parquet) prévoir une plaque de sol conforme aux normes en vigueur pour le protéger.

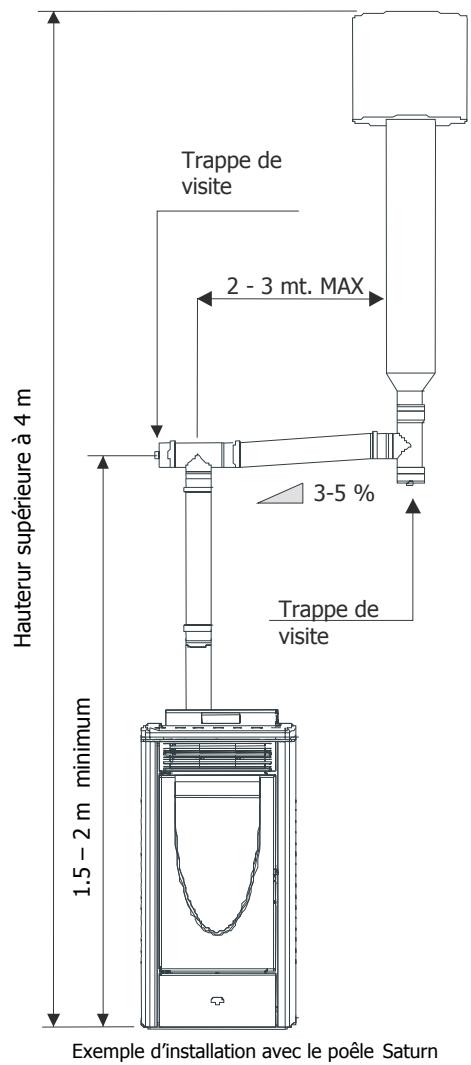

plaque de sol Pr, LUU CI Exemple d'installation avec le poêle Saturn Exemple d'installation avec le poêle Saturn Notions théoriques pour instalation Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 14 2.4. PRÉCAUTIONS IMPORTANT ! L'installation et le montage du poêle doivent être effectués par un personnel technique qualifié. L'installation du poêle doit être effectuée dans un endroit accessible permettant les normales opérations d'ouverture, d'entretien ordinaire et de maintenance. La pièce doit : . être adaptée aux conditions environnantes de fonctionnement . être équipée d'un réseau d'alimentation électrique à 230-240V 50 Hz (EN73-23) . disposer d'un système approprié pour l'évacuation des fumées . être dotée d'une aération extérieure . être équipée de disjoncteur et de mise à la terre conformes aux normes UE Le poêle doit être raccordé à un conduit de fumée ou à un conduit vertical intérieur ou extérieur, conformément aux normes en vigueur. Le poêle doit être installé de sorte que la prise électrique soit accessible. IMPORTANT ! Le poêle doit être raccordé à un conduit de fumée ou un conduit vertical pouvant évacuer les fumées au point le plus haut de l'habitation. Les fumées dérivent de la combustion du bois et pourraient donc salir les murs si elles sortent trop près des parois. Par ailleurs, ces fumées étant presque invisibles et très chaudes, leur contact peut provoquer des brûlures. Avant d'installer le poêle, prévoir une ouverture dans le mur pour le passage du tuyau de sortie de fumées et autre ouverture pour l’amenée d'air frais extérieur. 2.5. RACCORDEMENT À L'AMENÉE D'AIR FRAIS EXTÉRIEUR Il est indispensable qu'une quantité d'air frais au moins égale à celle requise par la normale combustion des granulés de bois ainsi que l'air nécessaire à la ventilation puissent arriver dans la pièce où le poêle est installé. Cette aération peut être réalisée aussi bien au moyen d'ouvertures permanentes pratiquées dans les murs de la pièce qui donnent sur l'extérieur qu'au moyen de conduits de ventilation individuels ou collectifs. Dans ce but, pratiquer une ouverture ayant une section libre de 100 cm? minimum dans la paroi externe au niveau du poêle (ouverture de 12 cm de diamètre ou de 10x10 cm de section), protégée par une grille aussi bien à l'intérieur qu'à l'extérieur. L'amenée d'air doit également : . communiquer directement avec la pièce où le poêle est installé. . être protégée par une grille ou un grillage métallique ou toute autre protection adéquate à condition que celle-ci n'en réduise pas la section minimale. . être installée de manière à ne pas pouvoir s'obstruer. SIVONVAA Ations théoriques pour linstalstion Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite

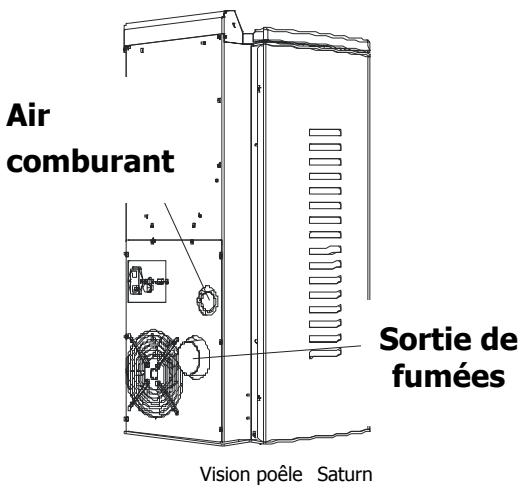

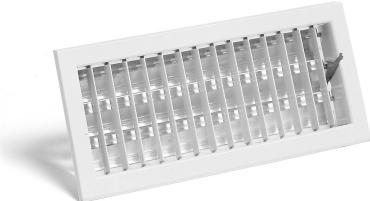

Page 15 l'amenée d'air au poêle (directement avec l'extérieur) mais la section sus-indiquée devra assurer, quoi qu'il en soit, une arrivée d'air d'environ 50 m°/h dans la pièce. Voir la norme UNI 10683 REV. 0 Il n'est pas obligatoire de raccorder directement 2.6. RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES Pendant la réalisation de l'ouverture pour le passage du tuyau d'évacuation Fe des fumées, il faudra nécessairement tenir compte de l'éventuelle présence de matériaux inflammables. Si l'ouverture est pratiquée dans une paroi er Air bois ou réalisée avec un matériau thermolabile, l'INSTALLATEUR DEVR/ comburant d'abord utiliser le raccord mural prévu à cet effet (9 13 cm minimum) pui: isoler de façon adéquate le tuyau du poêle qui traverse cette paroi, en | : utilisant des matériaux isolants appropriés (ép. 1.3 — 5 cm ayant une ’ conductibilité thermique de 0.07 W/m°K min). Ceci vaut également si le tuyau du poêle doit passer par des traversées verticales ou horizontales tout en devant rester à proximité (20 cm min.) de la paroi thermolabile. Comme solution alternative, il est conseillé d'utiliser un tuyau industriel calorifugé que vous pourrez utiliser également à l'extérieur pour éviter les condensations. La chambre de combustion fonctionne en dépression. Le conduit de sortie de fumées sera en dépression à condition qu'il soit raccordé à un conduit de fumée efficace comme déjà prescrit. A N'utiliser que des tuyaux et des raccords munis de joints garantissant une étanchéité absolue. équipés d'une trappe de visite amovible permettant d'effectuer un nettoyage périodique de l'intérieur (raccord en “T" avec trappe de visite). O0 Toutes les traversées du conduit de fumée doivent être Installer le poêle en tenant compte de toutes les prescriptions et de tous les avertissements formulés jusqu'ici. IMPORTANT ! Tout changement de direction à 90° du conduit d'évacuation des fumées doit être réalisé avec des raccords en “T” spéciaux, équipés de trappe de visite. (Voir chap. “Accessoires pour poêle à granulés de Hauterur supérieure à 4 m Sortie de fumées Vision poêle Saturn Trappe de visite « 2-3mt. MAX. 3-5 % Trappe de visite bois”). Il est formellement interdit d'appliquer une grille à l'extrémité du tuyau d'évacuation car celle-ci pourrait altérer le bon fonctionnement de votre poêle. L5-2m minimum POUR LE RACCORDEMENT AU CONDUIT DE FUMÉE, NE_PAS UTILISER PLUS DE 2-3 m DE TUYAU

HORIZONTAL_ET NE PAS EMPLOYER PLUS DE 3 " COUDES A 90°. Exemple d'installation avec le poêle Saturn Ations théoriques pour linstalstion Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

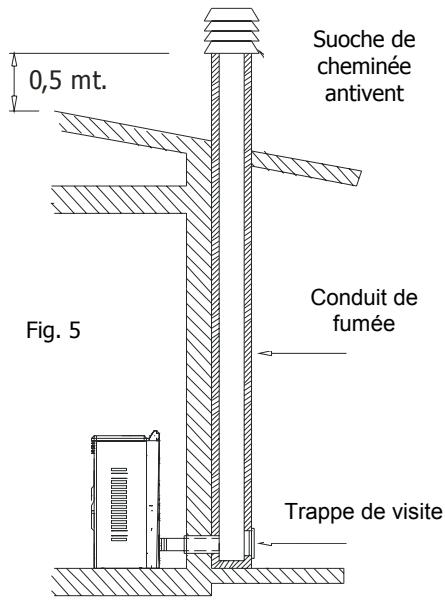

Les dimensions intérieures du conduit de fumée ne doivent pas être | 7 Suoche de supérieures à 20 x 20 cm de section ou 20 cm de diamètre. En cas de 0,5 mt. à cheminée dimensions supérieures ou de mauvaises conditions du conduit de / antiven fumée (lézardes, isolation insuffisante, etc.), il est conseillé d'insérer un tuyau en acier inox ayant un diamètre approprié à l'intérieur et sur toute la hauteur du conduit Fig. 5. Vérifier, au moyen d'instruments appropriés, que le tirage soit de 10 Pa. minimum. N Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir Ÿ Conduit de effectuer les contrôles périodiques et le ramonage qui doit être Fig. 5 Él fumée exécuté une fois par an. Assurer l'étanchéité du raccordement au conduit de fumée en utilisant les raccords et les tuyaux que nous préconisons. —— Contrôler impérativement qu'une souche de cheminée anti-vent ait été | à installée sur le toit, conformément aux normes en vigueur. | | A7 Trappe de visite Ce type de raccordement assure l'évacuation des fumées même en cas de panne d'électricité momentanée.

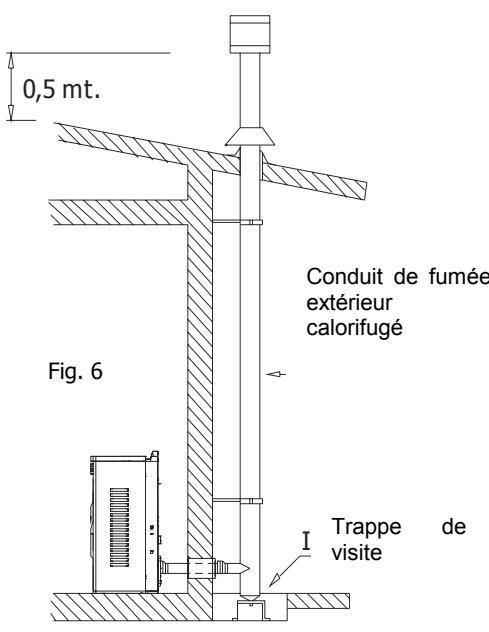

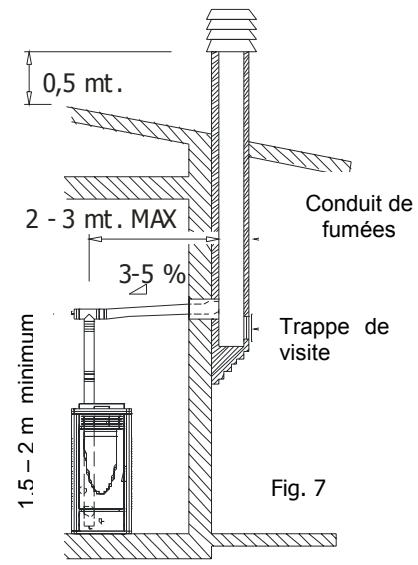

2.8. RACCORDEMENT À UN CONDUIT EXTÉRIEUR

PAR TUYAU CALORIFUGÉ OU A DOUBLE PAROI. Les dimensions minimales internes du conduit extérieur doivent être de 10X10 cm de section ou de 10 cm de diamètre et les dimensions maxima ne doivent pas dépasser 20 x 20 cm de section ou 20 cm de diamètre. Vérifier, au moyen d'instruments appropriés, que le tirage correspond à 10 Pa minimum. Fig. 6 Conduit de fumée extérieur N'utiliser que des tuyaux calorifugés (à double paroi) en acier inox lisse à calorifugé l'intérieur (il est interdit d'utiliser des tuyaux inox flexibles) et fixés au mur. Prévoir une trappe de visite à la base du conduit vertical extérieur pour pouvoir effectuer les contrôles périodiques et le ramonage qui devra être exécuté une fois par an. Assurer l'étanchéité du raccordement au conduit de fumée en utilisant r d les raccords et les tuyaux que nous préconisons. DUR Contrôler impérativement qu'une souche de cheminée anti-vent ait été installée sur le toit, conformément aux normes en vigueur. Ce type de raccordement assure l'évacuation des fumées même en cas de panne d'électricité. 2 0,5 mt. 2.9. RACCORDEMENT AU CONDUIT DE FUMÉE OU ‘ s AU TUYAU DE SORTIE DE FUMÉES NS à D N | Conduit de Pour garantir un bon fonctionnement, le raccordement entre le poêle et 2-3mt.MAX \ fumées le conduit de fumée ou le tuyau de sortie de fumées doit présenter une 35% | inclinaison non inférieure à 3%, La traversée horizontale ne doit pas s être supérieure à 2/3 m de long et la traversée verticale ne doit pas £ Trappe de être inférieure à 1,5 m de long, mesuré d'un raccord en “T” à l'autre Ê visite (changement de direction). E N Vérifier, avec les instruments appropriés, que le tirage correspond à 10 £ NN Pa. minimum. Fig. 7 Ù N 9 Ù Fig. 7

Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir effectuer les contrôles périodiques et le ramonage qui devra être effectué une fois par an. Ations théoriques pour linstalstion Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 17 Assurer l'étanchéité du raccordement au conduit de fumée en utilisant les raccords et les tuyaux que nous préconisons. Contrôler impérativement qu'une souche de cheminée anti-vent ait été installée sur le toit, conformément aux normes en vigueur. O Ce type de raccordement assure l'évacuation des fumées même en cas de coupure d'électricité.

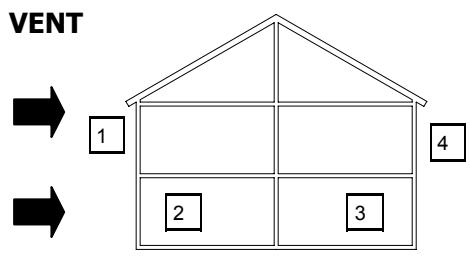

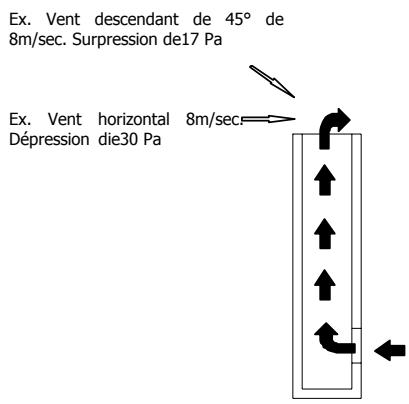

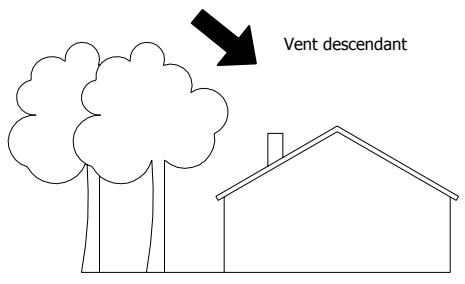

2.10. ANOMALIES DE FONCTIONNEMENT LIÉES AU

MAUVAIS TIRAGE DU CONDUIT DE FUMÉE Ex. Vent descendant de 45° de 8m/sec. Surpression de17 Pa Parmi les différents facteurs météorologiques et géographiques qui N interviennent sur le fonctionnement d'un conduit de fumée (pluie, brumes, Ex vent horzontal 8m/sec—— neige, altitude, périodes d'ensoleilement, orientation, etc.) le vent est "43e certainement le plus déterminant d'entre eux. En effet, à part la dépression thermique induite par la différence de température existant entre l'intérieur et l'extérieur du conduit de fumée, il existe un autre type de dépression (ou surpression) : la pression dynamique induite par les vents dominants. Un vent ascendant a toujours pour effet d'augmenter la dépression et par conséquent, le tirage. Un vent horizontal augmente la dépression si la souche de cheminée | est bien installée. Un vent descendant a toujours pour effet de diminuer la dépression et quelquefois de l'inverser. Position plus favorable / « Vent descendant Positions moins favorables . VENT , X a Zone de pression Zone de dépression Outre la direction et la force du vent, la position du conduit de fumée et de la souche de cheminée, par rapport au toit de la maison et au paysage environnant, est également importante. Le vent influence le fonctionnement du foyer même indirectement en créant des zones de surpression et de dépression aussi bien à l'intérieur qu'à l'extérieur des habitations. Lorsque les locaux sont exposés au vent direct (2), une surpression interne favorisant le tirage des poêles et des cheminées peut se produire mais elle peut être contrastée par la surpression externe si la sortie de toit est située face au vent (1). U] Au contraire, lorsque les locaux sont situés dans la direction opposée à celle du vent (3) une dépression dynamique entrant en concurrence avec la dépression thermique naturelle développée par le conduit de cheminée peut se produire mais elle peut être compensée (quelquefois) en plaçant le conduit de fumée du côté opposé à la direction du vent (4). VENT 1-2 = Zones de surpression IMPORTANT ! 3-4 = Zone de dépression La conformité et la position adoptée pour le conduit de fumée influencent particulièrement le fonctionnement du poêle à granulés de bois. Des conditions précaires ne pourront être résolues que par un réglage adéquat de votre poêle, effectué par le personnel habilité MCZ. Ations théoriques pour linstalstion Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Instaltion et montage Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

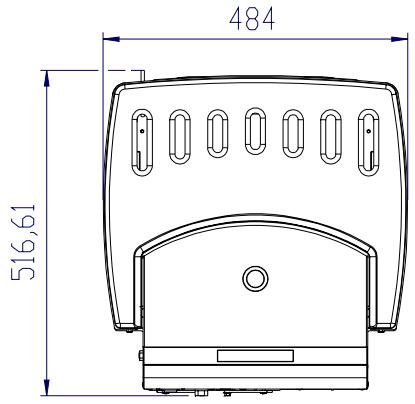

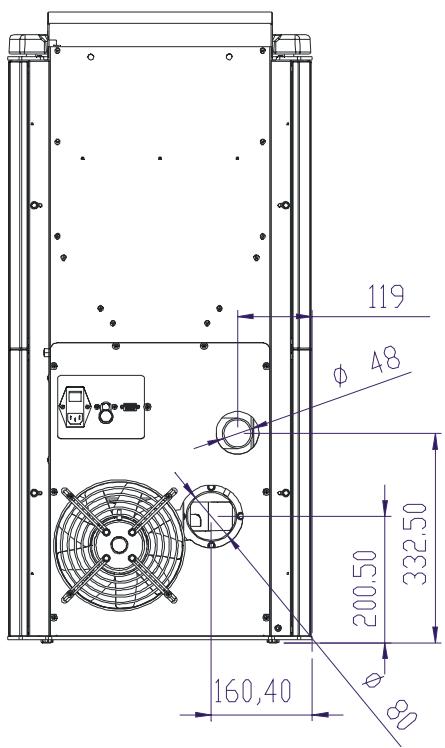

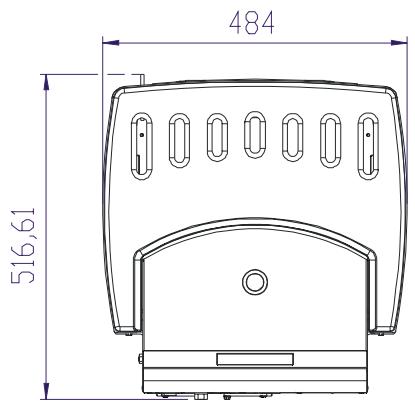

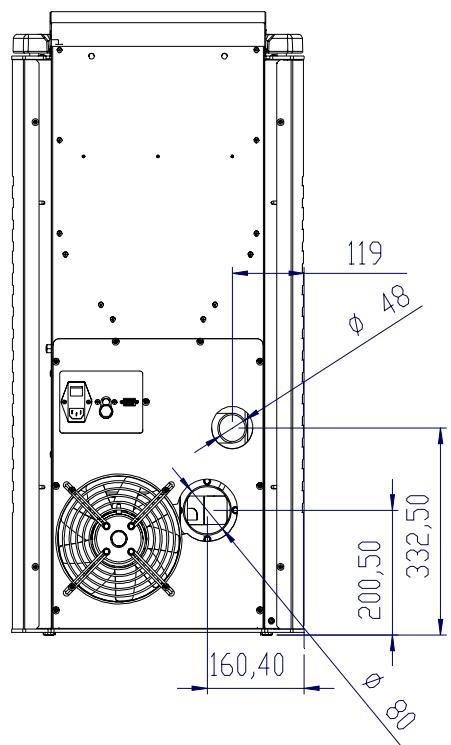

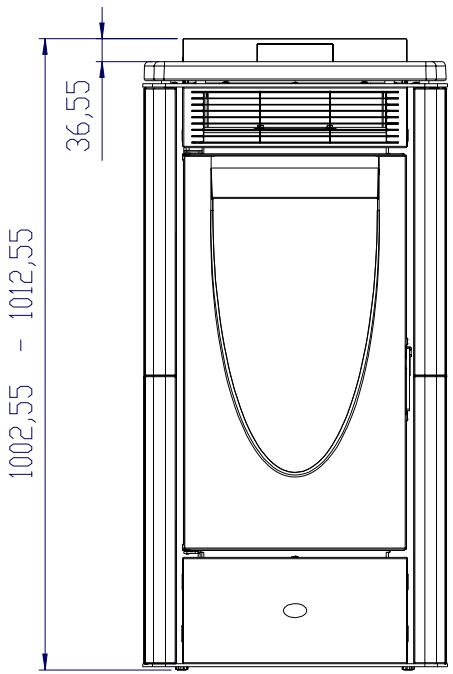

Page 19 516,61 Instaltion et montage Servie technique - Tous dit réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

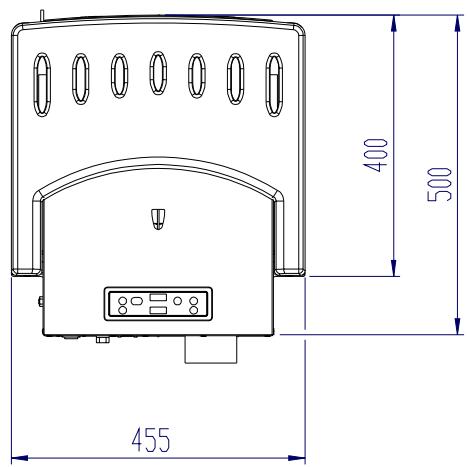

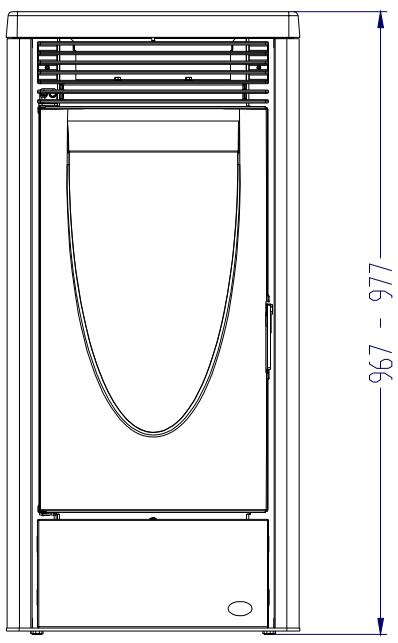

Page 20 Instaltion et montage Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

SIVONVA A Instaltion et montage Servie technique - Tous dit réservés Sté MCZ SPA - Reproduction interdite

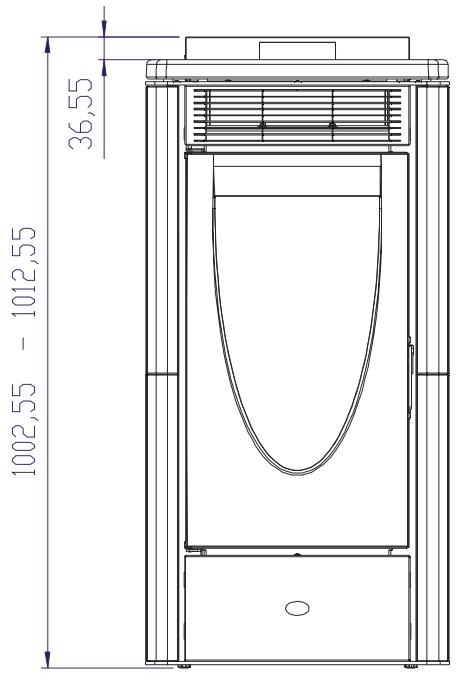

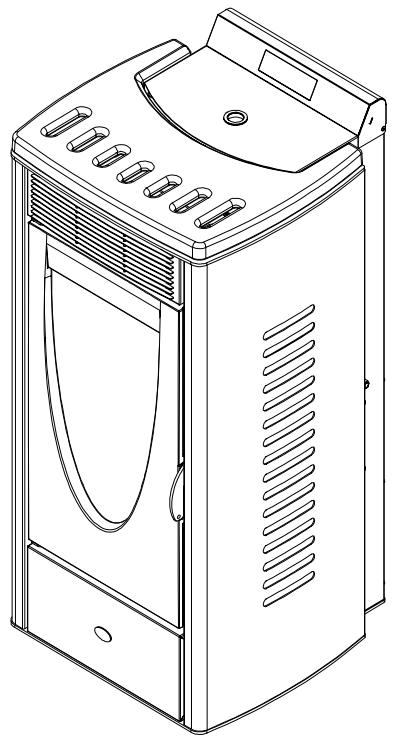

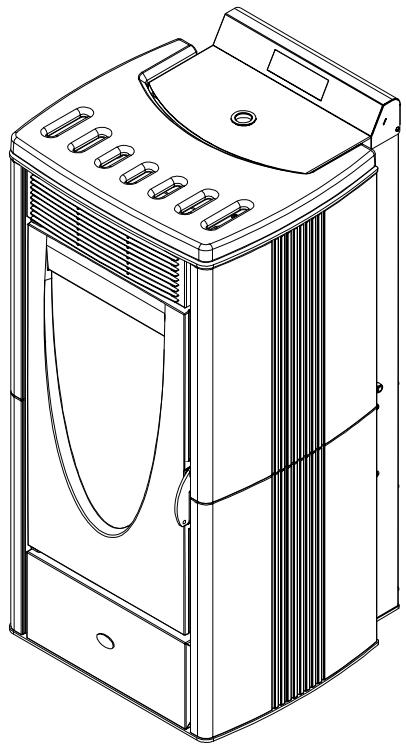

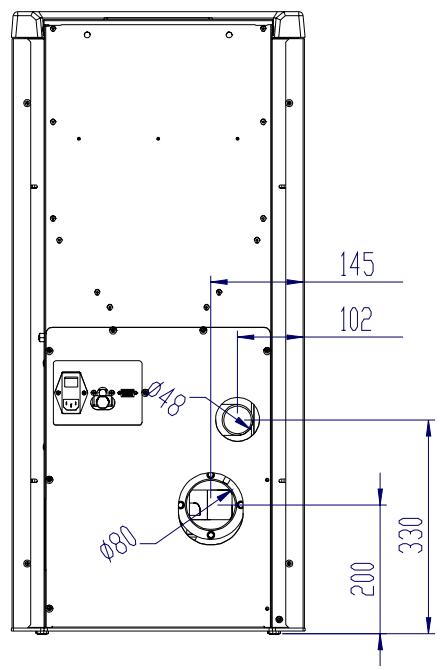

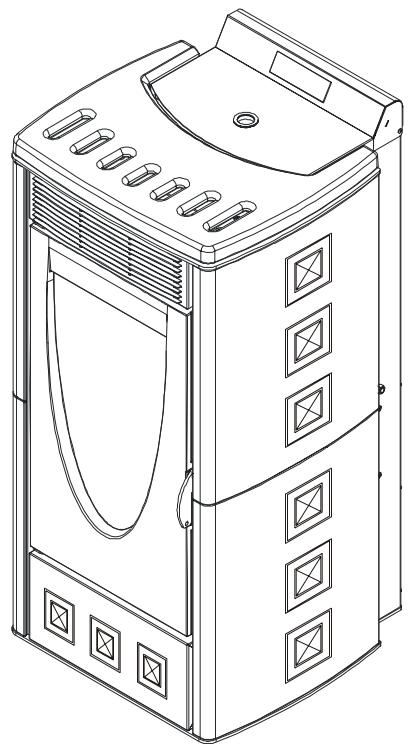

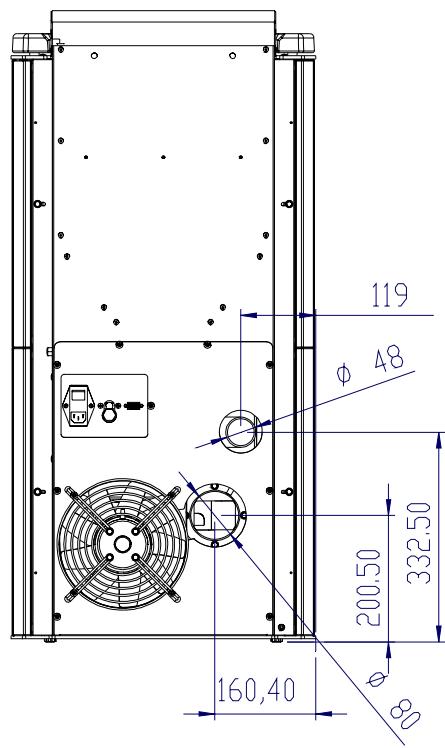

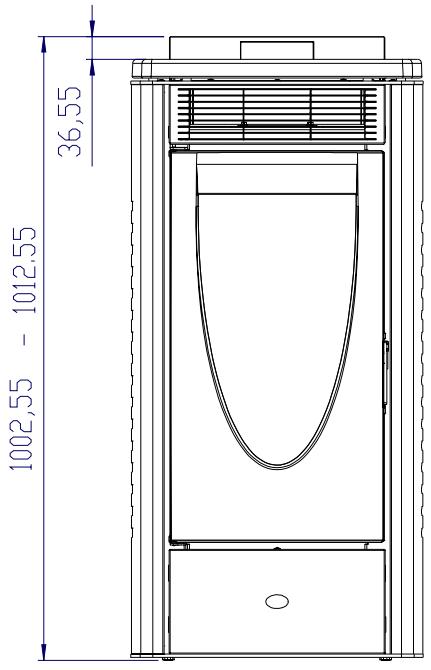

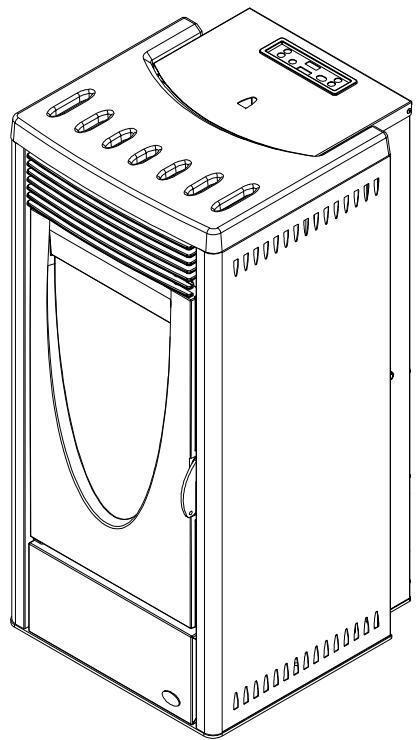

Caractéristiques techniques Saturn — Omega - Planet Puissance calorifique globale Max.: 7 KW / 6020 Kcal Puissance calorifique globale Min. : 1,8 + 2,2 KW / 1548 + 1900 Kcal Rendement > 80 % Température des fumées 120 / 210° C CO à 13% O: min - max 0.02 — 0.10% Tirage minimum 0,1 mbar—10 Pa Capacité du réservoir de combustible 25 litres Type de granulés de bois (pellet) **Granulés de bois 6-8 mm de diamètre. Longueur : 5/30 mm Consommation horaire de granulés de bois Min 0,6 KG/h* Max. 1,7 KG/h* Autonomie Au min 27 h* Au max. 10 h* Entrée d'air pour la combustion Diamètre extérieur 50 mm Sortie de fumées Diamètre extérieur 80 mm Poids net 120 Kg Poids avec emballage 140 Kg Puissance électrique nominale max. 270 W Tension d'alimentation 230 V -50 Hz Caractéristiques techniques Mercury Puissance calorifique totale Max. 6 KW / 5160 Kcal Puissance calorifique totale Min.

Rendement > 80 % Température des fumées 120 / 190°C CO à 13% O: min. — max. 0.01— 0.10% Tirage minimum 0,1 mbar—10 Pa Capacité du réservoir 25 litri Type de combustible granulés de bois (pellets) ** Granulés de bois 6-8 mm de diamètre. Longueur : 5/30 mm Consommation horaire de granulés de bois Min 0,6 KG/h * Max. 1,4 KG/h * Autonomie Al min 27 h * Al max. 12 h * Entrée d'air pour la combustion Diamètre extérieur 50 mm Sortie de fumées Diamètre extérieur 80 mm Poids net 100 Kg. Poids avec emballage 120 Kg. Puissance électrique nominale max. 270 W Tension d'alimentation 230 V - 50 Hz.

• Données pouvant varier selon le type et la dimension du pellet utilisé. ** Pour l'ITALIE n'utiliser que des granulés de bois de 6mm de diamètre. Instaltion et montage Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

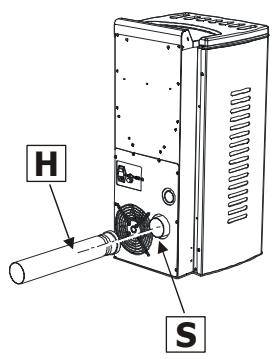

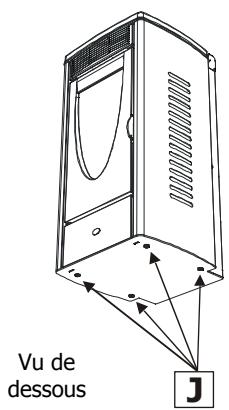

3.2. PRÉPARATION ET DÉBALLAGE

Les poêles Saturn et Omega-Planet sont livrés dans deux emballages séparés : “Le premier contient le corps du poêle ou monobloc (Fig. 1)

• Le second contient l'habillage en carreaux de céramique (Fig. 2) Ouvrir l'emballage, couper les feuillards, dégager le corps du poêle de la palette et l'installer à l'emplacement choisi en veillant à ce que ce dernier soit conforme aux indications prescrites. Le corps du poêle ou monobloc doit toujours être déplacé en position verticale et exclusivement au moyen d'un chariot. Il veiller particulièrement à ce que la porte et à sa vitre ne subissent aucun choc mécanique qui en compromettrait l'intégrité. Dans tous les cas, ne manutentionner les produits qu'avec extrême prudence. Si possible, déballer le poêle près de l'endroit où il sera installé. Les matériaux qui composent l'emballage ne sont ni toxiques ni nocifs. Ils ne requièrent donc aucun procédé d'élimination particulier. Par conséquent, le stockage, l'élimination et le recyclage éventuel devront être effectués par l'utilisateur final, conformément aux lois relatives en vigueur. Ne pas entreposer le corps du poêle et les revêtements sans leurs emballages. Si vous devez raccorder votre poêle à un tuyau de sortie de fumées qui traverse le mur d'adossement postérieur (pour rejoindre le conduit de fumée), veiller à ne pas forcer l'embouchure en emboiîtant le tuyau. Mettre le poêle à niveau, au moyen des pieds d'appui réglables (3), afin que la sortie de fumées (S) et le tuyau d'évacuation (H) soient dans le même axe. Si, dans le but la soulever ou la positionner, la sortie de fumées du poêle est forcée ou utilisée de façon incorrecte, son fonctionnement sera irrémédiablement compromis.

1. En tournant le pied dans le

sens des aiguilles d'une montre le poêle se baisse

2. En tournant le pied dans le

sens contraire des aiguilles d'une montre le poêle se lève Instaltion et montage Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 24

DU MODÈLE OMEGA-PLANET. UN COUP D'ŒIL AU POËLE Sur la partie antérieure du poêle se trouvent les pattes de fixations (A) réglables en profondeur et en largeur (deux par carreau) La position dans laquelle elles sont fixées devrait être la position correcte. Sur la partie postérieure du poêle se trouvent les pattes de fixations (B) liées provisoirement au cadre du poêle. Desserrer la vis (Z) qui les bloque (sans l'enlever complètement) de façon à pouvoir les déplacer horizontalement. LE MONTAGE DES CARREAUX EN CÉRAMIQUE DOIT TOUJOURS COMMENCER A PARTIR DU BAS. Prendre l’un des carreaux en céramique de la confection (avec les tiges pré-montées), se placer sur le côté du poêle et insérer le carreau par devant de telle sorte que les fixations (A) aillent buter contre la tige antérieure. Poser postérieurement le carreau sur le cadre du poêle, pendre la fixation postérieure (B) et, en se servant de sa vis pour la saisir, faire en sorte que les extrémités en crochet aillent s'enclencher sur la tige postérieure du carreau. Contrôler que la position est correcte et bloquer les vis à fond. Répéter la procédure pour tous les autres carreaux en céramique. Monter le dessus du poêle en dernier, en le posant sur les quatre petits pieds de caoutchouc (K). En exerçant des pressions entrecroisées avec les doigts, contrôler que le dessus du poêle est dans une position stable ; après avoir déterminé l'endroit éventuellement à niveler, agir sur le petit pied de caoutchouc ou sur la rondelle correspondante située au- dessous. 3.4. BRANCHEMENT ÉLECTRIQUE Brancher le câble d'alimentation d'abord à l'arrière du poêle puis à la prise électrique murale. (Fig. 15) L'interrupteur général situé au dos du poêle ne doit être utilisé que pour allumer le poêle. Autrement, il est conseillé de le laisser en position “Arrêt” ("O”). Lorsque le poêle n'est pas utilisé, il est préférable de débrancher le câble d'alimentation. Crochet B Crochet B Crochet A Pivot

céramique Crochet A En

Pivot antérieur en 7 céramique Instaltion et montage Servie technique - Tous dit réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

allumage car durant cette phase la peinture durcit. En touchant la peinture, la surface en acier pourrait réapparaître. O0 Éviter de toucher le poêle pendant le tout premier Si nécessaire, rafraîchir la peinture avec un aérosol de couleur identique, (voir 8 “Accessoires pour poêle à granulés de bois”) du premier allumage car le poêle exhalera de la O0 Il est important d'assurer une ventilation efficace lors fumée et une odeur de peinture. Ne pas stationner à proximité du poêle et bien aérer la pièce. La fumée et l'odeur de peinture disparaîtront après une heure de fonctionnement du poêle environ ; nous rappelons qu'elles ne sont pas nocives pour la santé. Lors des phases d'allumage et de refroidissement, le poêle pourrait se dilater et se contracter, par conséquent de légers craquements pourraient être perceptibles. Ce phénomène est absolument normal puisque la structure est réalisée en acier laminé ; il ne pourra donc en aucun cas être considéré comme un défaut. Il est essentiel de ne pas surchauffer le poêle dès le premier allumage et de veiller au contraire à le porter lentement à la température désirée. Utiliser (si accessible en mode “Manuel”) des puissances de chauffage basses (par ex. 1°*-2°-3°). Lors des allumages suivants, vous pourrez profiter de toute la puissance thermique à disposition (par ex. 4°-5°) en veillant toutefois à ne pas laisser le poêle allumé à la puissance maximale pendant plus de 60-90 minutes. De cette façon, vous éviterez d'endommager les carreaux en céramique, les soudures et la structure en acier. Lors du premier allumage, laisser le poêle en mode “Manuel” et n'utiliser que des puissances de chauffage moyennes telles que “on1”-" ‘on2"-"on3”. Ne tentez pas d'évaluer les performances de votre poêle dès le premier allumage ! Commencez à vous habituez-vous progressivement aux commandes gérées par la tableau de bord ou par la télécommande du poêle. Essayer de mémoriser visuellement les messages de l'afficheur LCD du tableau de commande du poêle. SIVONVAA Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite

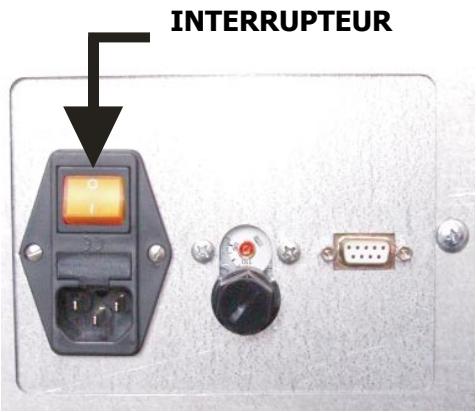

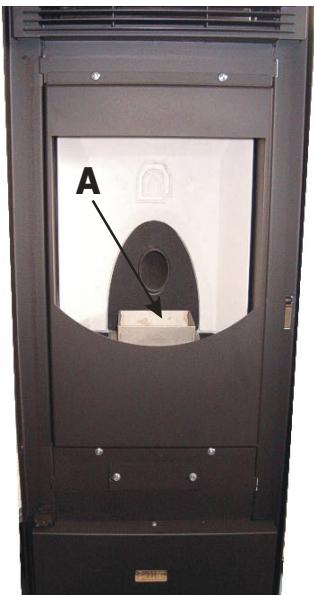

Vérifier que toutes les conditions de sécurité vues auparavant soient bien appliquées. S'assurer d'avoir lu et parfaitement compris le contenu du présent livret d'instructions. Ôter du poêle et de la porte tous les éléments qui pourraient brûler tels que les étiquettes adhésives. Contrôler que le pot de combustion (A) soit placé correctement et bien posé sur la base. dans le réservoir du poêle (en utilisant un aspirateur avec un long tube) car ils pourraient avoir absorbé de l'humidité, ce qui modifierait leurs caractéristiques d'origine et par conséquent, ne les rendraient plus aptes à la combustion. O0 Après une longue inactivité, enlever les granulés de bois restés Vérifier la tension du branchement électrique (230V - 50 Hz) et appuyer sur l'interrupteur situé sur le panneau postérieur du poêle. Vérifier que l'afficheur LCD du tableau de commande est éclairé et qu'il affiche les messages clignotants ARRÊT / HEURE ACTUELLE.

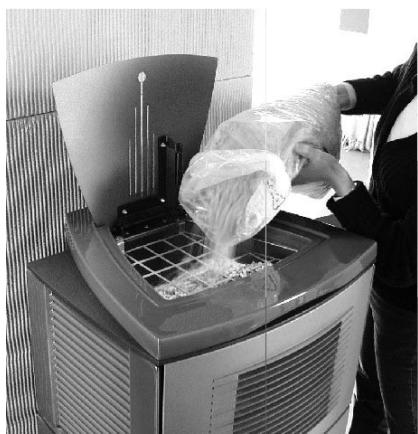

4.3. CHARGEMENT DU PELLET

Le chargement du combustible s'effectue par le dessus du poêle en ouvrant le couvercle. Verser le pellet dans le réservoir ; sa capacité à vide est d'environ un sac de 15 kg. Pour faciliter l'opération, procéder en deux étapes : + Verser la moitié du contenu du sac à l'intérieur du réservoir et attendre que le combustible se dépose sur le fond ; + Terminer l'opération en versant ensuite l'autre moitié des granulés de bois. Ne jamais retirer la grille de protection située à l'intérieur du réservoir. Lors du chargement des granulés, éviter que le sac ne touche les surfaces chaudes. 4.4. TABLEAU DE COMMANDE ET TÉLÉCOMMANDE SIVONVAA Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite

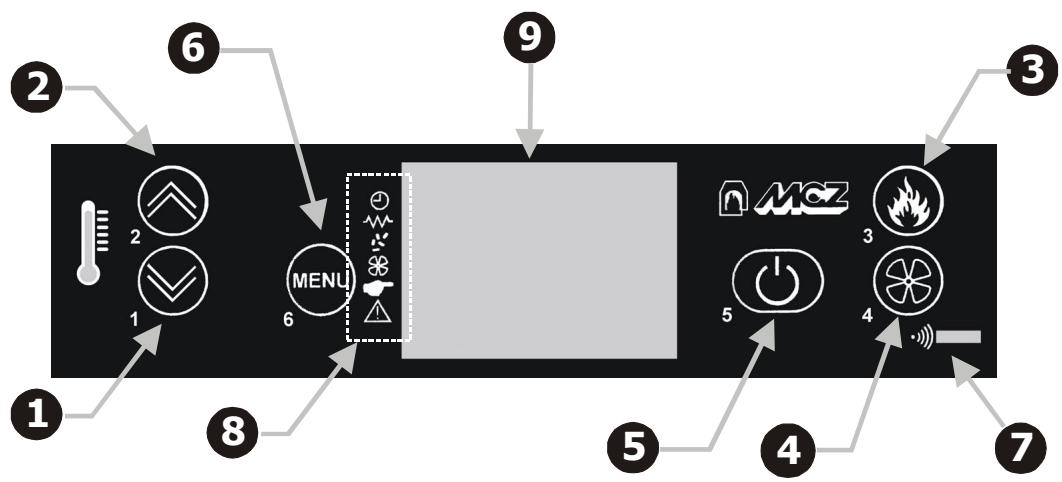

1. Pour diminuer la valeur de température /_ navigation-

2. Pour augmenter la valeur de température /navigation-

modifications menu Chrono-thermostat activé/désactivé Bougie en fonction Cycle au cours duquel la vis sans fin charge les granulés de bois Ventilateur air chaud en fonction/arrêté . Pour configurer la puissance du poêle 9 P P Fonctionnement en mode manuel

4. Pour configurer la puissance du ventilateur

5. Marche / arrêt poêle

Alarme générale (voir spécification) . Menu / sélection . Récepteur infrarouges

8. Indicateurs (voir spécification)

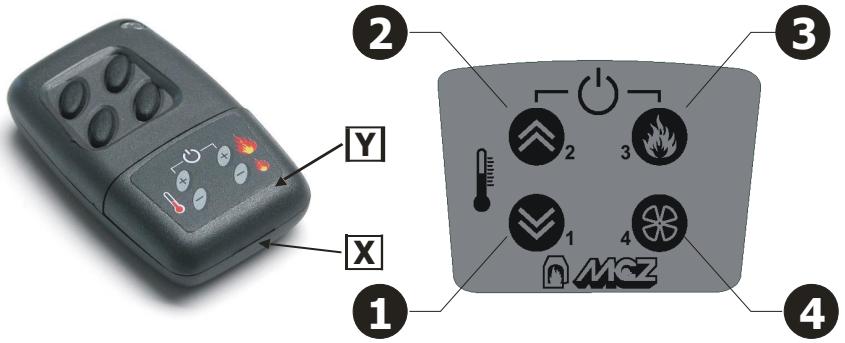

1. Défilement menu décroissant / diminution

2. Augmentation config. température /

fonctions de programmation

3. Augmentation puissance poêle

4. Augmentation puissance ventilateur

Touche 2+3 = Allumage / Extinction

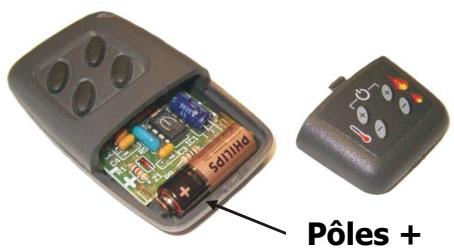

La télécommande fonctionne avec une pile alcaline de 12 V type 8LR932 (comme celles des portails automatiques). Il est recommandé de la remplacer une fois par an. Procédure de remplacement : Insérer la pointe d'un tournevis à fente dans la fissure (X) de la télécommande. Faire tourner le tournevis en sens horaire de sorte à faire levier sur le couvercle (Y) pour le débloquer. Extraire complètement le couvercle (Y) et remplacer la pile en la plaçant de telle sorte que la polarité (+) de la pile corresponde avec la polarité (+) gravée sur le boîtier. Replacer le couvercle sur le boîtier (Y) Éliminer la pile usée selon les normes en vigueur. Pôles + 4.5. RÉGLAGES A EFFECTUER AVANT LE PREMIER INTERRUPTEUR ALLUMAGE Porter l'interrupteur situé au dos de l'appareil en position (I). L'afficheur LCD (8) du tableau de commande visualisera le message clignotant ARRÊT / HEURE ACTUELLE. Si cette donnée n'est pas à jour, vous pourrez la régler en suivant la procédure décrite ci-dessous. Ne pas oublier que l’ “heure actuelle” sert exclusivement à configurer la programmation hebdomadaire avec le CHRONO (voir chapitre correspondant). Réciproquement un heure qui ne serait pas mise à jour ne compromet en rien le fonctionnement du poêle. Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 28

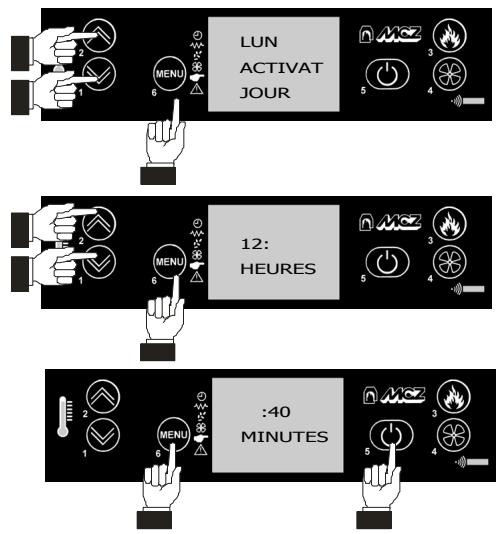

Presser 2 fois la touche MENU © ; sur l'afficheur apparaît le message 2 ACTIVAT. JOUR qui permet d'entrer le jour de la semaine au moyen des LE touches © où @ ; presser de nouveau la touche MENU © sur l'afficheur BR apparaît l'indication HEURES qui permet de régler l'heure courante toujours au moyen des touches @ ou @ qui permettent d'augmenter ou Li de diminuer la valeur affichée. Pour confirmer la sélection de l'heure, = presser la touche MENU © ; répéter la même séquence pour entrer BE les MINUTES. Après avoir validé les minutes au moyen de la touche E MENU © , la saisie de l'heure courante est terminée et l'afficheur quitte automatiquement cette fonction pour retourner à la page initiale. Vous pouvez également quitter la fonction de configuration de l'horaire en pressant la touche © ou bien, si la procédure est interrompue pendant plus de 60 secondes, l'afficheur retournera automatiquement à la page initiale. page quelconque, presser la touche 5 ou bien laisser QUITTER LE MENU : pour quitter le menu depuis une le clavier inactif pendant 60 secondes

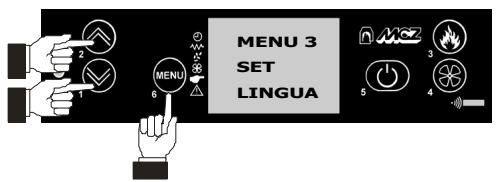

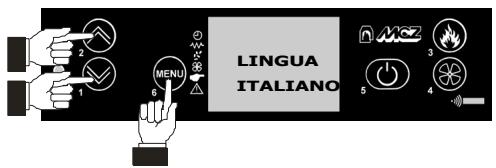

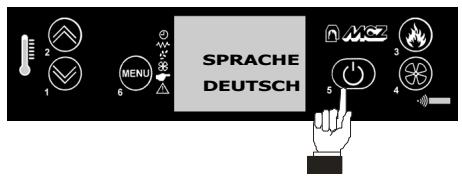

4.5.2. Choix de la langue de l'afficheur

L'afficheur LCD peut communiquer avec l'utilisateur en utilisant les langues suivantes : italien, anglais, allemand, français et espagnol. La langue standard programmée est l'ITALIEN mais les personnes qui souhaitent changer la langue de communication de l'afficheur, peuvent commodément le faire en suivant les instructions reportées ci- dessous : Appuyer sur le bouton MENU ©, sélectionner le MENU 3 moyennant les E boutons @ ou @ et appuyer de nouveau sur le bouton MENU © pour accéder à la modalité de sélection de la langue. Modifier la langue souhaitée moyennant les boutons @ ou @. Pour confirmer le choix et sortir du menu appuyer sur le bouton @. L'afficheur indique maintenant son état de fonctionnement dans la langue souhaitée. 4.6. OPÉRATIONS POUR DÉTERMINER LE DOSAGE ° Identification du type d'installation ou de raccordement au conduit de fumée ° Identification du type de combustible + Identification installation (horizontale = H ou verticale = V) (vor PelletBox® ) Déterminer tout d'abord le type de raccordement au conduit de fumée, selon les considérations suivantes : ATTENTION ! L'installation du poêle prévoit exclusivement un raccordement au conduit de fumée. Par conséquent les critères d'évaluation suivants sont à considérer comme valides et conformes à la réglementation en vigueur : Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

• En cas de traversées horizontales dont la somme est supérieure à 1,5 m de long, et de présence d'au moins 1 coude à 90°, le type d'installation à prendre en compte pour la détermination du “dosage” sera sans aucun doute HORIZONTAL. Y Au cas où il serait nécessaire de poser 3 coudes ou plus à 45° ou 90° pour effectuer le raccordement au conduit de fumée, le type d'installation à prendre en considération pour définir le «dosage» sera certainement Horizontale (H). Si en revanche le raccord au conduit de fumée présente presque exclusivement des traversées verticales ou que le poêle est raccordé directement au conduit de fumée, l'installation à prendre en considération sera alors VERTICALE (V). Y Si la traversée pour la sortie des fumées est d'une longueur inférieure à 1 m, horizontale et sans coude, il sera également possible de choisir une installation de type VERTICALE (V). Les poêles Saturn et Omega-Planet destinés à l'Italie, à la France et à l'Espagne sont conformés à l'origine pour une installation de type HORIZONTALE qui assure le fonctionnement même dans les pires conditions. Pour les autres pays européens, ces modèles présentent une conformation VERTICALE. Les raccordements qui ne rejoignent pas le conduit de fumée sont en général considérés comme HORIZONTAUX. Pour les installations complexes et articulées, il est conseillé de s'adresser à des techniciens spécialisés ou aux centres d'assistance technique MCZ. La Sté MCZ suggère d'autres typologies d'installations (avec sorties des fumées ne rejoignant pas le conduit de cheminée) et décline toute responsabilité en cas de mauvais fonctionnement ou d'anomalies. + __ Déterminons maintenant le type de granulés de bois à notre disposition. Matériel nécessaire : . Balance (jusqu'à 4 kg de portée) graduation 10 g . Doseur MCZ pour granulés (PelletBox®), fourni avec le poêle . Une baguette en bois . Combustible : granulés de bois (ou pellet) . Avoir choisi le type d'installation du poêle (conduit de fumée horizontal ou vertical) Remplir abondamment le doseur de granulés sans les tasser (en battant le fond du doseur sur la table ou en rasant les granulés avec la main) Fig. 18. Poser une baguette en bois (ou bien une règle, une lame, un crayon de papier) sur les bords du carton et niveler le matériau en éliminant la partie en excès Fig. 19 et 20. Peser le tout (carton + granulés) et noter le poids. Prendre le doseur, le vider et l'orienter de façon à voir le graphique servant à déterminer le dosage Fig. 21. CAMINEF Te STUFE,

CAMINETITe STUFE, Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 30

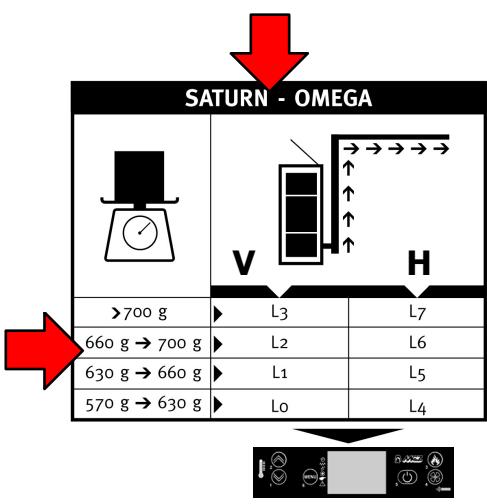

4.6.1. Procédure rapide pour définir le dosage

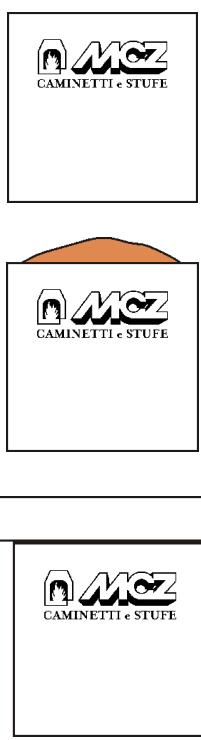

Cherchez dans la colonne de gauche intitulée “Pesée” la ligne correspondant au poids que vous avez noté auparavant. Sans quitter cette ligne, dans les deux colonnes de droite vous SATURN - OMEGA trouverez deux numéros qui permettront de choisir le dosage optimal pour le type de granulés de bois utilisés et selon l'installation choisie F3 (conduit de fumée vertical ou horizontal). CS

Exemple : pa ER AR Supposons que vous décidiez d'installer le poêle en choisissant la position >r08 1 L7 conduit de fumée vertical et que le poids des granulés de bois contenus nm g>7oglhp Le L6 par le doseur soit de 680 grammes. G08> 6608 15 TELT Déterminez tout d'abord le modèle de notre poêle (par ex. SATURN) puis ess 2 = cherchez ces données sur le tableau correspondant imprimé sur le doseur Æ 5 PelletBox®. Vous remarquerez que dans la colonne “Pesée” ces 680 g figurent à la ligne intitulée “de 660 à 700”. A droite de cette même ligne, vous trouverez la sigle “L2” qui correspond à la colonne ayant pour symbole un poêle équipé d'un conduit vertical. Le dosage à programmer sur votre poêle sera donc "L2"

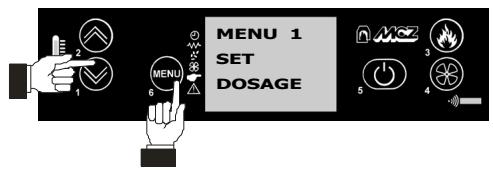

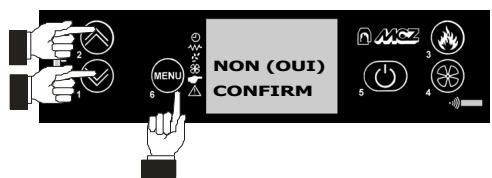

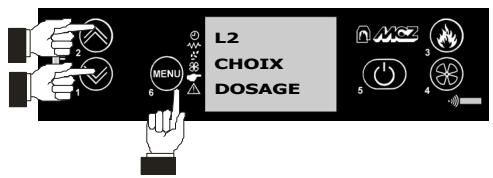

4.6.2. Mémoriser le dosage du poêle.

Presser MENU © et agir sur la touche © jusqu'à ce que l'inscription “SET DOSAGE” apparaisse sur l'afficheur, puis valider avec MENU ©. L'indication “CHOIX DOSAGE" apparaît alors sur l'afficheur et à l'aide E É des touches @ ou @ sélectionner le numéro se rapportant au dosage souhaité selon le schéma reporté sur le BoxPellet® (doseur) ; Pour valider la sélection, presser la touche MENU ©. La demande de validation apparaît sur l'afficheur ; répondre “OUI” ou "NON. Sélectionner l'une des deux options à l'aide des touches @ ou @ puis valider avec la touche MENU ©. La validation de la configuration du ] ‘ dosage est confirmée par l'apparition du message “LOADED PARAM” sur l'afficheur ; ensuite l'afficheur retourne automatiquement à la page initiale. Si la procédure est interrompue pendant plus de 60 secondes, l'afficheur retourne automatiquement à la page initiale. Il est possible d'interrompre l'opération à tout moment, même manuellement, en E £ maintenant la touche © enfoncée pendant quelques secondes. DEFAULT DOSAGE :

SATURN — OMEGA — PLANET = L2

MERCURY = M2 4.7. PREMIER ALLUMAGE Maintenant vous êtes prêt pour procéder à l'allumage de votre poêle. L' explication ci-dessous décrit brièvement la procédure d'allumage et d'extinction du poêle afin de mieux satisfaire vos attentes et votre curiosité. Ensuite, lorsque que vous serez confortablement installé dans votre fauteuil en jouissant de la chaleur et de la vue de votre poêle allumé, nous approfondirons les explications relatives à toutes les commandes et aux séquences de programmation qui vous permettrons de bénéficier de toutes les possibilités que les poêles Omega-Planet et Saturn mettent à votre disposition (voir paragraphe 49) Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 31

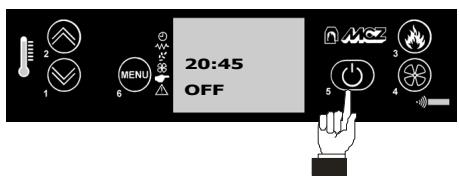

4.7.1. Allumage à partir du tableau de commande | =

Pour faire démarrer le poêle, appuyer quelques secondes sur la touche @

4.7.2. Allumage à partir de la télécommande.

Pour faire démarrer le poêle, presser simultanément et pendant quelques secondes les touches @ et ©. Clavier de la télécommande Le poêle démarre la phase de AVVIO, qui dure environ 15 minutes, puis entre en régime de fonctionnement normal Au moment de la première mise en marche, le poêle se trouve en mode de fonctionnement MANUEL. Ce n'est qu'après la mise en marche que nous pouvons intervenir sur le tableau de commande et/ou sélectionner la puissance et/ou la ventilation souhaitées. La touche © règle et détermine les 5 puissances thermiques du poêle selon cette séquence : [ P3->P4-P5—P1-P2-P3 ] alors que les 5 vitesses de ventilation d'air chaud se règlent en progression au moyen de la touche @ selon la séquence suivante :

[ 155-525-3934 5" AUTO 1" ]

En position “AUTO” la ventilation s'adapte automatiquement à la puissance de la flamme Exemples: Puissance flamme P1 = Ventilation sur la 1° vitesse Puissance flamme P2 = Ventilation sur la 2è"° vitesse Puissance flamme P5 = Ventilation sur la 5Ÿ"° vitesse O0 Au premier allumage (et chaque fois qu'il n'y a plus du tout de pellet dans le réservoir) il se peut que le combustible, qui doit refaire le trajet allant du réservoir au brûleur, ne réussisse pas à arriver à temps et dans la quantité programmée, pour permettre un allumage correct. Dans ce cas le pot de combustion sera vide ou ne contiendra qu'une faible quantité de granulés de bois. RETIRER LES ÉVENTUELS GRANULÉS RESTÉS DANS LE POT DE COMBUSTION ET RÉPÉTER L'ALLUMAGE EN PRESSANT LA TOUCHE © PENDANT QUELQUES SECONDES. Si, après plusieurs tentatives d'allumage sans résultat, le feu ne se développe pas alors que l'alimentation en granulés afflue correctement, il pourrait y avoir un problème lié à certains composants du poêle ou bien à une installation incorrecte. POT DE COMBUSTION ET APPELER UN TECHNICIEN ( ENLEVER LES GRANULÉS DE BOIS RESTÉS DANS LE AGRÉÉ MCZ.

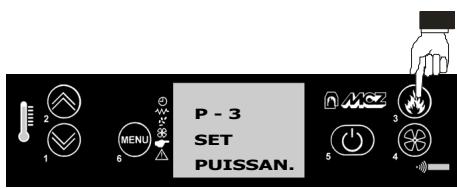

4.7.3. Extinction à partir du tableau de commande

Pour éteindre le poêle, appuyer sur la touche © pendant quelques secondes. Clavier de la télécommande Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 32

4.7.4. Extinction à partir de la télécommande

Pour éteindre le poêle, presser simultanément et pendant quelques secondes les touches @ et ©. Le message “OFF” apparaîtra sur l'afficheur LCD (8) et à partir de ce moment LE poêle démarrera automatiquement la phase d'extinction pendant laquelle le chargement du combustible s'interrompera et la flamme s'éteindra. Cependant la ventilation continuera à fonctionner pendant au moins 20 ou 30 minutes de façon à céder toute la chaleur accumulée par le poêle.

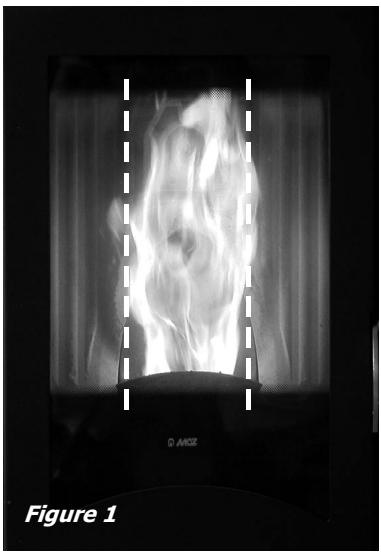

4.8. ASPECT DE LA FLAMME

Pour un correct fonctionnement du poêle, il faut apprendre à “LIRE” la flamme. Les caractéristiques plus importantes auxquelles il faut prêter attention sont : + La forme + La couleur + Le caractère

Au cours d'une combustion normale, la flamme doit présenter une forme fuselée, avoir un caractère “vivace”, être aussi large que le pot de combustion d'où elle se développe et sa pointe doit être verticale ou penchée vers le fond du foyer en Alutec70®. On doit avoir l'impression que la flamme est "étirée" vers le haut de sorte qu'elle ne "tombe" pas en avant sur la vitre de la porte du poêle (Fig. 1). Par contre, une flamme qui grossit à la base en débordant du pot de combustion, de couleur pâle et dont la pointe n'est pas “guidée” et lèche la vitre du poêle ( Fig .2) est un mauvais signe, symptôme d'une programmation incorrecte pour ce qui concerne le chargement du combustible et/ou le système d'aspiration des fumées, ou encore que le conduit de cheminée est obstrué par endroit ou qu'il y a des surpressions qui empêchent une bonne évacuation des fumées. Dans ce cas, nous aurons TOUJOURS des problèmes de fonctionnement. Faire appel à un technicien agréé ou au service d'assistance technique MCZ.

La couleur est en quelque sorte liée à la forme de la flamme. Une couleur qui varie de l'orange au jaune avec les pointes de la flamme foncées, est imputable à une flamme grossie (comme expliqué plus haut), carente d'oxygène, et quoi qu'il en soit, symptôme d'une mauvaise combustion. Au fur et à mesure que la teinte passe au jaune clair-blanc, la forme de la flamme se modifie en devenant plus subtile tout en révélant un excès d'oxygène.

Qu'il s'agisse d’une flamme vivace ou pâle, le caractère qu'elle présente est de toute façon étroitement lié à la forme de la flamme. Figure 1

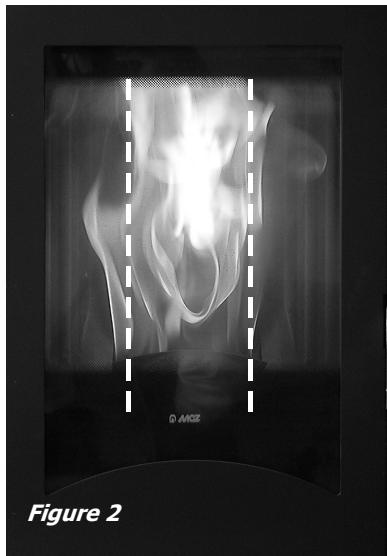

COMBUSTIONE RÉGULIÈRE

Forme: Fuselée verticale compacte Caractère: Vivace Couleur: Jaune — Jaune clair — Blanc Figure 2

COMBUSTIBLE IRRÉGULIÈRE

Forme: Grossie débordante non compacte Caractère: Pâle - Faible Couleur: Arancio — Jaune Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Les poêles SATURN et OMEGA-PLANET offrent principalement trois modalités de fonctionnement.

4.9.1. Manuel et automatique

Le poêle peut fonctionner selon les deux modalités reportées ci-dessus, modalités qui correspondent à deux principes de fonctionnement différents Le mode MANUEL permet de régler uniquement la puissance de la flamme, de 1 à 5, en ignorant tout écart de température ambiante. Cette modalité est indiquée sur l'afficheur par le symbole 8& Le mode automatique permet en revanche de programmer la température désirée dans la pièce où se trouve le poêle et règle automatiquement sa puissance, afin d'obtenir la température choisie. Avec cette modalité il est également possible d'utiliser un thermostat extérieur comme expliqué au paragraphe 4.9.3.2 de ce manuel. A chaque allumage, le poêle se met sur le mode de fonctionnement où il se trouvait au moment il a été éteint la dernière fois.

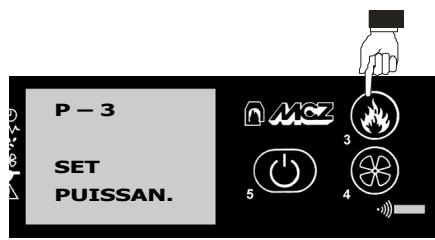

Cette modalité de fonctionnement permet uniquement de varier la puissance thermique distribuée en choisissant la puissance de la flamme. La touche © permet de régler en séquence les 5 puissances thermiques du poêle ; par exemple, si le poêle se trouve sur la puissance 3, la séquence sera : P3-—P4-P5 —P1-P2-P3 . La ventilation est répartie elle aussi en 5 vitesses (plus la position AUTO) et il est possible de la varier au choix à l'aide de la touche @; par exemple, si la ventilation se trouve sur la puissance 3, la séquence sera :

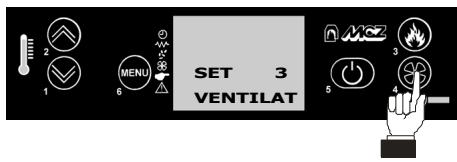

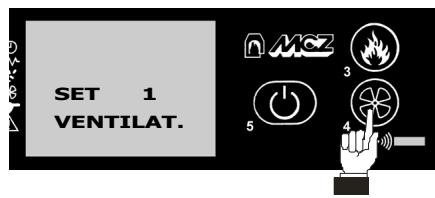

(SET VENTILAT 3-45 AUTO—1—2-3 |

En position “AUTO” la ventilation s'adapte automatiquement à la puissance de la flamme Exemples: Puissance flamme P1 = Ventilation sur la 1°" vitesse Puissance flamme P2 = Ventilation sur la 2°"° vitesse Puissance flamme P5 = Ventilation sur la 5 ?"® vitesse ATTENTION ! Si des conditions qui modifient l'état normal de fonctionnement du poêle se vérifient lorsque celui-ci est allumé, le voyant lumineux (6) de l'alarme générale s’allumera accompagné d'un bip sonore (voir paragraphe “Blocage du poêle”) et le poêle réagira en démarrant la procédure d'arrêt total. Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Page 34 En cas de BLACK-OUT au cours de l'allumage ou du fonctionnement, le poêle se met en mode refroidissement et repart automatiquement dès le retour du courant électrique.

4.9.2.1. Passage du mode manuel au mode automatique

Pour passer du mode de fonctionnement MANUEL au mode AUTOMATIQUE il suffira de presser rapidement deux fois de suite la touche ©. L'afficheur indiquera la changement de modalité, le témoin lumineux BR s'étendra et la température désirée devra etre programmée. Par défaut, dès que l'on passe du mode manuel au mode automatique, la SET TEMP AMBIENCE est 40° C.

4.9.3. Mode automatique

Alors que le mode MANUEL permet simplement de choisir la puissance thermique distribuée et de garder ce fonctionnement tel quel dans le temps, le mode AUTOMATIQUE permet de programmer une température déterminée pour une pièce donnée Avec cette modalité de fonctionnement, le poêle varie automatiquement la puissance thermique distribuée de façon à obtenir la température programmée et à ce qu'elle reste constante dans la pièce. Exemple : Si la température ambiante relevée par la sonde locale située sur le poêle est de 15° C et que la température programmée sur le thermostat est de 20° C, le poêle se porte séquentiellement à la 5° puissance et lorsqu'il aura atteint la température requise (20° C), il se placera en modalité ECO (l'indication “ECO” apparaîtra sur l'afficheur LCD), c'est-à- dire à la puissance minimale. Ne pas oublier que la température programmée sur le thermostat est seulement indicative et que ce sera à l'utilisateur de sélectionner le paramètre qui convient le mieux à la pièce où se trouve le poêle (par exemple : il faudra programmer une température de 25° C sur le thermostat du poêle pour avoir 20° C partout). Ceci parce que le thermostat d'ambiance est placé près du corps du poêle et en reçoit toute la chaleur. Pour sélectionner la température souhaitée, utiliser : 40°C MoDo AUTOMAT. Passage du mode MANUEL à AUTOMATIQUE et arrêt du voyant (10) Fonctionnement au minimum en modalité de fonctionnement automatique

4.9.3.1. Thermostat numérique intérieur (installé dans le pole) my

Dans le poêle se trouve un thermostat numérique, qui relèvera la température ambiante grâce à une sonde et la comparera avec la valeur programmée par l'utilisateur. Pour augmenter la température programmée, par palier de 1 degré centigrade, presser la touche @, de la même façon, pour diminuer, presser la touche ©. 21°C SET TEMP AMBIANCE

4.9.3.2. Thermostat extérieur (en option) Regolazione della temperatura da

raggiungere nel'ambiente con modalità automatic. Le THERMOSTAT EXTÉRIEUR n'est pas compris dans le poêle et son installation est à la charge de l'utilisateur. Fondiannement Service technique - Tous dhaits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Page 35 Le poêle peut également être relié à un thermostat d'ambiance extérieur qui remplacera celui qui se trouve à l'intérieur du poêle. Il devra être relié dans une position centrale par rapport à la pièce où il est installé, afin de mieux relever la température ambiante. La procédure à suivre pour le raccordement du thermostat extérieur est la suivante : + Raccorder les deux fils du câble venant du thermostat à la borne du connecteur MCZ (qui n'est pas fourni avec le poêle). Insérer le connecteur dans la prise sérielle prévue à cet effet au dos du poêle. + Pour que le poêle reconnaisse le thermostat extérieur, presser la touche @ en la laissant enfoncée et en faisant défiler les valeurs de température en dessous de 6° C jusqu'à ce que l'indication “THERM. EXTER." apparaisse sur l'afficheur, activant ainsi le thermostat extérieur et désactivant le thermostat intérieur. 49.33. Passage du mode automatique au mode manuel Pour passer de nouveau au mode MANUEL depuis le mode AUTOMATIQUE agir comme suit : presser la touche © en la laissant enfoncée jusqu'à ce que la température dépasse 40° C. A partir de ce moment, l'afficheur indiquera “MODO MANUALLE” et le voyant lumineux RS s'allumera.

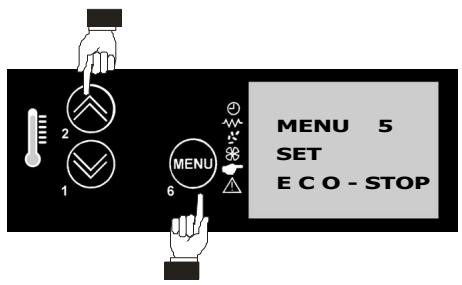

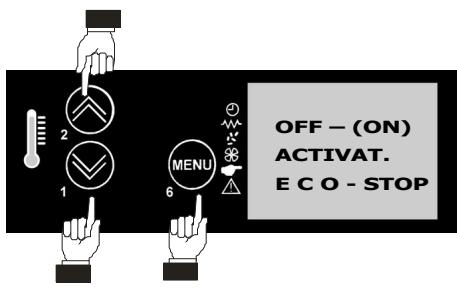

4.9.4. Mode automatique avec ECO-STOP

Activer cette option sur le menu pour modifier le fonctionnement du poêle en mode automatique : lorsque la température programmée par l'utilisateur est atteinte (sur le thermostat intérieur ou extérieur), au lieu de moduler la puissance, le poêle s'éteint et l'indication “ECO STOP” s'affiche ; le poêle se rallume lorsque la température ambiante est plus basse que la température programmée (pas avant que l'intervalle de temps nécessaire au refroidissement du poêle ne se soit écoulé). Cette option n'est conseillée que lorsque le poêle fonctionne dans des espaces réduits et bien isolés. Exemple : Si la température ambiante relevée par la sonde locale située sur le poêle est de 15° C et que la température programmée sur le thermostat est de 20° C, le poêle se porte (selon une rampe prédéfinie) à la 5° puissance et une fois atteint les 20° requis, il s'éteint automatiquement de façon temporaire en affichant le message “Æco Stop”. Lorsque la température ambiante descend au-dessous de la valeur programmée sur le thermostat (par ex. 18° C) le poêle se rallume en mode automatique et fonctionne jusqu'à atteindre de nouveau les 20° C programmés. Si la température ambiante lue par la sonde d'ambiance reste au-dessus de la valeur programmée sur le thermostat (ex. 20-21° C) le poêle reste éteint et l'afficheur visualise le message “Æco Stop". Ne pas oublier cependant que la température programmée sur le thermostat est seulement indicative et que ce sera à l'utilisateur de choisir le paramètre qui convient le mieux à la pièce où se trouve le poêle (par exemple : programmer 25° C sur le thermostat pour avoir 20° C effectifs). Avec cette modalité, l'allumage peut être effectué par l'utilisateur en re- programmant la température du thermostat à une valeur supérieure à celle de la pièce ou en maintenant la touche @ pressée pendant quelques secondes ; le poêle passera en modalité “OFF” après quoi, toujours par pression de la touche ©, il passera en modalité “Allumage”. Câblage à partir d'un thermostat extérieur

Connecteur Série MCZ Branchement du connecteur série

thermostat extérieur dans la fiche prévue située au dos de la poêle Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Page 36 Au moment de l'allumage, le poêle se replace en mode MANUEL sur la position “On 3". Il faut donc se remettre en mode AUTOMATIQUE si l'on souhaite que le fonctionnement du poêle soit commandé par le thermostat. COMMENT SE COMPORTE LE POÊLE AVEC LE CHRONO ACTIVÉ : Le poêle est en | Le chrono intervient pour Le poêle … ECO STOP éteindre le poêle s'éteint définitivement en se portant sur “OFF” ECO STOP allumer le poêle reste en modalité ECO-STOP 494.1. Activation de la modalité ECO-STOP (aux soins de l'installateur) Cette modalité permet d'optimiser la consommation du poêle lorsqu'il fonctionne dans des pièces bien isolées : “ Presser la touche MENU © sur le tableau de commande, puis la touche © jusqu'à arriver à la 5°"® page-écran où figure le message “SET ECO-STOP” ; “_ Presser de nouveau MENU © et sélectionner ON sur l'afficheur avec la touche @ 0 @ ; “Pour quitter le programme, presser la touche @ (ou la touche ©). Pour désactiver la fonction Eco-stop, suivre la même procédure.

4.9.5. Mode programmé

Cette modalité de fonctionnement signalée par le voyant lumineux (7) allumé sur l'afficheur LCD (8), permet de programmer l'allumage et l'extinction du poêle en mode automatique pendant un cycle d'une semaine. Normalement, sur les poêles Saturne et Omega-Planet le mode programmé est désactivé. (la diode électroluminescente 7 est éteinte) Les caractéristiques fondamentales du mode PROGRAMMÉ sont : + Le jourinitial + _L'horloge OFF — (ON) ACTIVAT. Eco-sToPp + Le programme (4 programmes journaliers sont disponibles) Surl'é 8 Le mode Eu poète ) | Correspondà | programmation est

4.9.5.1. Jour courant et horloge DAV 1 Lundi Activé

Voir paragraphe 4.5.1. pour apprendre à configurer le jour et l'heure. DAY 2 Mardi Activé DAY 3 Mercredi Activé La configuration du jour et de l'heure est DAY 4 Jeudi Activé fondamentale pour que le chrono puisse fonctionner DAY 5 Vendredi Activé correctement. DAY 6 Samedi Activé DAY 7 Dimanche Activé

4.9.5.2. Activation chrono. OFF éteint Désactivé

Nous expliquons ci-après comment ACTIVER LA FONCTION CHRONO : presser la touche MENU © et ensuite la touche @ pour accéder à la page- écran “SET CRONO”, puis de nouveau MENU © pour entrer sur la première fonction du chrono du menu “ACTIVAT CRONO” ; au moyen des touches @ ou @ mettre le chrono sur ON. Le signal sur l'icône @ qui indique que le chrono est activé s'allumera instantanément. Pour continuer à Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 37 faire défiler les différents programmes de marche /arrêt du chrono il suffit de presser la touche ©. Pour quitter le menu chrono à un moment quelconque, presser la touche ©. RÉSUMÉ : Pour ACTIVER le mode PROGRAMME presser en séquence MENU @ > touche @ > MENU ©, puis les touches © ou @ pour sélectionner ON afin d'activer le chrono. Pour quitter le programme, presser la touche

ATTENTION ! Si la fonction chrono est active, l'icône © est allumée sur toutes les pages-écran relatives au fonctionnement Pour DÉSACTIVER LA FONCTION CHRONO procéder de la même façon que pour son activation : presser en séquence la touche menu 6 > touche @ > menu 6, puis les touches @ où @ pour sélectionner OFF sur le menu "ACTIVAT CRONO” afin de désactiver le chrono. Pour quitter le programme, presser la touche 6.

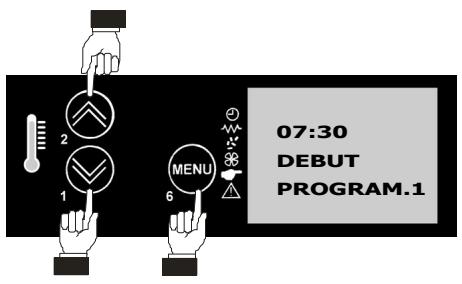

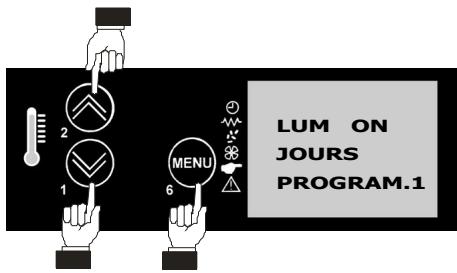

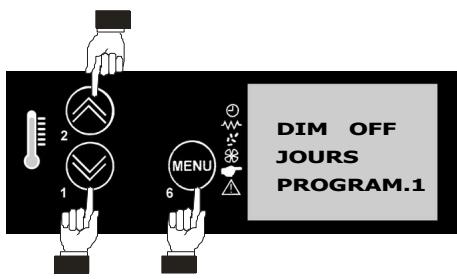

Les poêles Saturn et Omega-Planet offrent la possibilité de configurer jusqu'à 4 programmes de fonctionnement répartis sur l'arc d'une journée ou d'une semaine entière. Chaque programme est caractérisé par trois sections principales : + L'heure d'allumage du poêle (qui doit être comprise entre 00h00 et 23h40) + L'heure d'extinction du poêle (qui doit être majeure de l'horaire d'allumage correspondant et dont le paramètre maximal est 23h50) + __Les jours pendant lesquels l'heure d'allumage et l'heure d'extinction doivent être ACTIVÉS ou DÉSACTIVÉS Analysons le PROGRAMME 1 (résumé par le tableau suivant) qui est le premier des quatre programmes dans la séquence de programmation. PROGRAMMA 1

MENU’ DEBUT ARRET JOURS

SET 1æ2} PROGRAM.1 :=mPROGRAM.1 18m PROGRAM.1 CRONO Sigle sur Horaire Horaire Jours activés ou l'afficheur Allumage Extinction désactivés - On/Off + Presser MENU © puis la touche @ jusqu'à ce que “SET CRONO” apparaisse sur l'afficheur. + A partir de là, presser 2 fois MENU @ et entrer l'heure de mise en marche du programme 1 : utiliser les touches @ et @ pour augmenter ou diminuer l'heure de mise en marche (par paliers de 10 minutes), puis valider avec MENU 6. (voir fig. ci- contre) ON (OFF) ACTIVAT Eco-sToPp Activation du mode programmé. Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

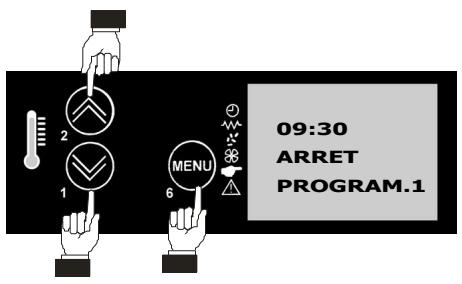

Page 38 + Cette page-écran concerne la “fin” du programme : utiliser ici aussi les touches @ et © pour augmenter ou diminuer l'heure de mise en marche puis valider avec MENU 6 + Choisir maintenant le jour où l'heure programmée devra démarrer : avec la touche @ mettre le jour indiqué sur l'afficheur sur ‘ON’ (allumé) ou sur ‘OFF (éteint) ; en faisant défiler les jours avec la touche @ sur le coté sera indiqué si le programme est sur ‘ON’ ou bien sur ‘OFF’ pour le jour en question (voir exemple ci-après) presser “menu” pour valider. Exemple Programmer l'heure de mise en marche (par ex. 7h30) et l'heure d'arrêt (par ex. 9h30) sur le programme 1 et programmer le poêle de sorte que ce programme fonctionne le lundi, le mercredi et le vendredi : + Presser MENU © puis la touche @ jusqu'à ce que l'indication “SET CRONO” apparaisse sur l'afficheur. + A partir de là, presser 2 fois MENU ® et entrer 7h30 pour l'allumage à l'aide des touches @ et © (on peut laisser la touche enfoncée pour faire défiler rapidement l'horaire) puis à la fin presser MENU © + Cette autre page-écran concerne l'arrêt du poêle : utiliser ici aussi les touches @ et @ pour entrer 9h30, puis valider avec MENU 6 + Choisir maintenant le jour où l'heure programmée devra démarrer : avec la touche @ sélectionner le jour, dans le cas présent, s'arrêter sur "LUN" (lundi) puis avec la touche @ se mettre sur ‘ON’ (allumé) ; presser de nouveau la touche @ et sélectionner le jour "MAR" (mardi) ‘OFF’ (éteint) au moyen de la touche @; presser de nouveau la touche @ et pour le troisième jour "MER" (mercredi) sélectionner "ON" avec la même touche © ; continuer ainsi jusqu'au jour "DOM" (dimanche). Presser MENU pour valider la séquence de programmation. (voir fig. ci-contre). En continuant avec MENU ® nous pouvons configurer d'autres horaires et d'autres jours dans les programmes 2, 3 et 4 qui apparaissent en succession après le programme 1. Dans l'heure de mise en marche de chaque programme il est possible de sélectionner l'option “OFF” en faisant défiler l'heure au-delà de 23h30 ou avant 00h00. Dans ce cas, le programme courant est désactivé et en pressant MENU © on passe directement à la mise en marche du programme suivant. Le programme s'active de nouveau pour la navigation s'il est reconfiguré sur une heure de mise en marche valable. O0 REMARQUE IMPORTANTE : Il faut compter 20 minutes à partir de l'allumage pour que le poêle produise de l'air suffisamment chaud et 10 minutes encore pour qu'il fonctionne à plein régime. Il faudra donc tenir compte de ces données pour programmer l'heure d'allumage du poêle. De la même façon, l'extinction du poêle requiert environ 30 minutes pendant lesquelles la chaleur accumulée continue à se libérer dans la pièce. Tenir compte de cet intervalle de temps permet de réaliser une économie de combustible non indifférente. Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Le poêle est équipé des dispositifs de sécurité suivants : + PRESSOSTAT Il contrôle la pression dans le conduit de fumée. Il sert à bloquer la vis sans fin au cas où la sortie de fumées serait bouchée et en cas de contre-pressions importantes (vent dominants).

+ SONDE TEMPÉRATURE FUMÉES

Elle relève la température des fumées et fait partir ou arrête le poêle lorsque la température des fumées descend au-dessous de la valeur programmée. + SONDE TEMPÉRATURE DU RÉSERVOIR de COMBUSTIBLE Si la température dépasse la valeur de sécurité programmée, ce système interrompt immédiatement le fonctionnement du poêle; dans ce cas il sera nécessaire de réarmer manuellement la sonde pour faire redémarrer le poêle. Faire attention durant l'opération de réarmement de la sonde parce que si le poêle s'arrête de nouveau, l'intervention du service technique deviendra nécessaire.

+ SÉCURITÉ ÉLECTRIQUE

Le poêle est protégé contre les brusques coupures d'électricité par un fusible général placé sur le panneau de contrôle situé à l'arrière du poêle. Les cartes électroniques (carte mère et carte échangeur) sont munies elles aussi de fusibles de protection.

+ RUPTURE VENTILATEUR FUMÉES

Si le ventilateur s'arrête, la carte électronique bloque immédiatement la fourniture de granulés et un message d'alarme apparaît sur l'afficheur LCD.

+ RUPTURE DU MOTORÉDUCTEUR

Si le motoréducteur s'arrête, le poêle continue à fonctionner jusqu'à ce qu'il atteigne le niveau minimum de refroidissement.

+ PANNE D'ÉLECTRICITÉ MOMENTANÉE

Lors d'une coupure de courant, le poêle se met en mode refroidissement et se rallume ensuite automatiquement. + ALLUMAGE MANQUÉ Si pendant la phase d'allumage aucune flamme n'apparaît, le poêle se met en position d'alarme. IL EST INTERDIT DE MANIPULER LES DISPOSITIFS DE SÉCURITÉ. Il ne sera possible d'allumer le poêle qu'après avoir éliminé la cause qui a déclenché le système de sécurité et après avoir rétabli le fonctionnement automatique de la sonde. Pour comprendre la nature de l'anomalie survenue consulter le présent manuel (paragraphe 4.11.1) qui explique comment intervenir en fonction du message d'alarme affiché. Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 40 ÂÀ Attention ! Si le poêle N'EST PAS UTILISÉ de la façon prescrite dans le présent livret, le fabricant décline toute responsabilité en cas de dommages matériels et corporels éventuellement causés aux personnes, aux animaux ou aux choses. En outre, le constructeur décline toute responsabilité en cas de dommages causés aux personnes ou aux choses suite à la non observance de toutes les règles reportées dans ce manuel, parmi lesquelles notamment : . Adopter toutes les mesures et/ou les précautions nécessaires lors des travaux de maintenance, de nettoyage et de réparation. . Ne pas manipuler les dispositifs de sécurité. . Ne pas enlever les dispositifs de sécurité. . Raccorder le poêle à un système d'évacuation des fumées efficace. . Contrôler au préalable si la pièce où le poêle sera installé est aérée de façon adéquate.

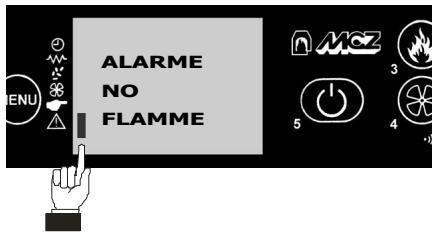

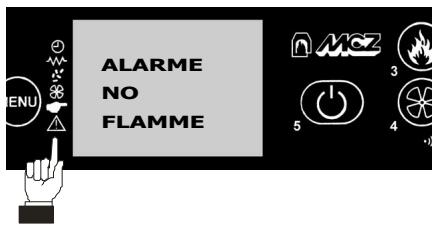

4.10.1. Description des alarmes

Le poêle est équipé d'un système de contrôle informatisé ; en cas d'anomalie de fonctionnement,il informe l'utilisateur à travers l’afficheur LCD (8) sur l'origine et la gravité de la panne. Le tableau suivant résume les principales alarmes signalées

Message affiché Type de problème Solution sur l'écran (8) ALARME Obstruction du conduit de sortie des fumées ou contre Contrôler et nettoyer TOUT le conduit de fumée oul pression causée par le vent à l'extérieur. vérifier que le vent à l'extérieur n'empêche la sortie des OBSTRUC. ée par | t à l'exté érifi l it à l'exté M êche la sortie di ° fumées (installer une sortie de toit anti-refouleur) FUMEES itesse du ventilateur trop basse éérifier le niveau de nettoyage et contrôler que la saleté ALARME Vite di itilateur trop bi Vérifier | de nette t contrôl la saleté] VENTILAT | Le ventilateur d'aspiration de fumées est bloqué. ne ralentisse pas le ventilateur. Si après nettoyage le FUMEES problème persiste, remplacer le ventilateur des fumées ALARME La sonde des fumées est en court-circuit Remplacer la sonde fumées SONDE FUMEES ALLARME La sécurité qui contrôle le réservoir des pellets s'est} Contrôler les paramètres du dosage utilisé. déclenchée. Une surchauffe due à un mauvais L'échangeur ne fonctionne pas. TEMPERAT | fonctionnement a eu lieu Le poêle est utilisé trop longtemps au maximum de sesl GRANULES performances. Cela a lieu lorsque la température des fumées atteint et Effectuer le nettoyage intérieur de l'échangeur et fairel ALLARME reste trop longtemps au dessus des 180°. fonctionner pendant moins de temps le poêle aul NO ALLUMAGE maximum de ses performances. Contrôler aussi la qualité} du pellet. ALLARME h h , nn TEMPERAT La température fumée a dépassé les limites] Le poêle s'éteint automatiquement. Laisser refroidir le programmées précédemment poêle pendant quelques minutes puis rallumer. FUMEES ALLARME Ce message apparaît lorsque le poêle s'éteint et lorsque] Cela dérive d'une extinction de la flamme causée par un) la température de la sonde des fumées est inférieure à| encrassement ou bien lorsque les pellets sont terminés NO FLAMME | celle du seuil programmé. dans le réservoir. Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Page 41 4.102. Autres messages sur l'afficheur LCD Le tableau suivant résume les messages qui peuvent être visualisés sur l'afficheur LCD du tableau de commande.

OFF Le poêle est éteint MANUALLE Le poêle se trouve en mode manuel ON Le poêle est allumé AVVIO Séquence d'allumage P-1. P-5 Poêle fonctionnant en mode manuel à la puissance indiquée (1, 2, 3, 4 ou 5) ECO-STOP Poêle fonctionnant en mode automatique avec "arrêt à la température” 20° C Exemple de température ambiante LUN ….DIM Jours de la semaine JOURS jour HEURES heure MINUTES minutes CLEF D ACES dé d'accès SET configuration NETTOYAG Exécution en automatique du nettoyage du pot de combustion pendant l'intervalle de temps programmé MCZ SPA mez spa

système sera inutile. L'afficheur LCD (8) indique l'origine du blocage. Blocage du poêle Les causes pouvant être à l'origine du blocage du poêle sont les suivantes : °__ Ssurchauffe de la structure + Hhaute pression des fumées en sortie (relevée par le pressostat) et par conséquent possible obstruction de la sortie | de fumées ou présence de contre-pressions extérieures. Le blocage est signalé par la diode électroluminescente (6) qui s'allume, accompagnée d'un bip sonore. Dans ce cas, la phase d'extinction du poêle démarre automatiquement. Quand cette procédure est en cours, toute opération visant à rétablir le Fig. 24 - Bouton de réarmement de la sonde à boule COMMENT INTERVENIR : Lorsque le poêle est froid : Si l'afficheur LCD visualise “Alarme Tpellet”, dévisser le capuchon de la sonde thermostatique située à l'arrière du poêle et presser la touche rouge la réarmer. Remettre le capuchon de protection. (Fig. 24-25) Si l'indication “Alarme press” apparaît, il faudra contrôler si le conduit de fumée DANS SON ENSEMBLE, y compris la chambre de combustion, est propre et ne présente aucune obstruction. (il est conseillé de faire effectuer cette opération à un technicien spécialisé MCZ) Ce n'est qu'après avoir définitivement éliminé la cause du blocage que le poêle pourra être rallumé.

Fig. 25 — Comment réarmer le thermostat à boule une fois que la poêle est froide. Le poêle peut être éteint à tout moment et quelle que soit la position de fonctionnement sur laquelle il se trouve. Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

AACZ POÊLE À GRANULÉS DE BOIS (PELLET) MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 42 L'ÉLECTRICITÉ. Attendez toujours que la phase d'extinction se termine car, dans le cas contraire, vous risqueriez d'endommager l'unité et de rencontrer des problèmes lors des allumages suivants. à NE JAMAIS .ÉTEINDRE LE POÊLE EN COUPANT Pour éteindre le poêle presser pendant quelques seconde la touche © du tableau de commande ou simultanément les touches © et © de la télécommande. L'indication “OFF” apparaîtra sur l'afficheur LCD (8). A partir de ce moment la phase d'extinction commence, et la vis sans fin entraînant les granulés s'arrêtera tandis que l'aspiration des fumées et l'échangeur d'air chaud continueront à fonctionner jusqu'à ce que la température du poêle se soit suffisamment abaissée. Le véritable arrêt du poêle n'aura lieu qu'après 20-30 minutes et, quoi qu'il en soit, pas avant que la température des fumées ne soit descendue au-dessous de 50° C. Ceci afin que les fumées de combustion soient acheminées dans le conduit de fumée par l'aspirateur. En outre, la chaleur absorbée par la structure du poêle sera totalement récupérée. Clavier de la télécommande Fonctionnement Serie technique — Tous droits réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

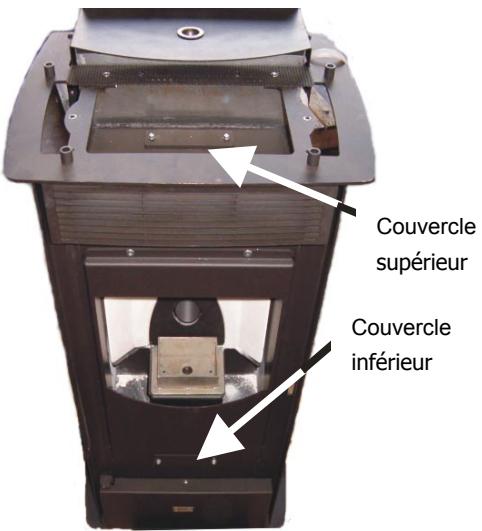

ATTENTION ! Toutes les opérations de nettoyage des différentes parties du poêle doivent être effectuées lorsque le poêle est complètement froid et que la prise électrique est débranchée. Si vous utilisez des granulés de bois de qualité homologués, votre poêle demandera pas d'entretien fréquent. La nécessité d'entretien augmente selon les temps de fonctionnement et les modifications des prestations requises.

5.1. NETTOYAGES INCOMBANT A L'UTILISATEUR

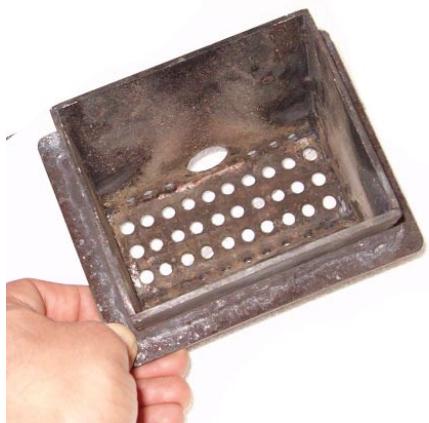

Avant CHAQUE ALLUMAGE Nettoyer le pot de combustion avec l'outil prévu à cet effet en éliminant la cendre et les éventuelles incrustations qui pourraient obstruer les orifices prévus pour le passage de l'air. Fig. 26 Ne pas oublier que seul un pot de combustion propre et bien tenu peut garantir le fonctionnement optimum de votre poêle à granulés de bois. Un simple contrôle visuel, effectué tous les jours, suffit à vous renseigner sur l’état du pot de combustion. Pour nettoyer le pot de combustion de façon efficace, l'extraire complètement de son logement et nettoyer à fond tous les orifices et la grille placée sur le fond. Normalement, si vous utilisez du pellet de bonne qualité, un pinceau suffira pour reporter le pot de combustion dans les meilleures conditions de fonctionnement ; pour des incrustations tenaces, servez-vous de l'outil en acier fourni avec le poêle.

CONTRÔLE TOUS LES 2/3 JOURS

Nettoyer et vider les tiroirs à cendres en prenant garde à la cendre chaude. Fig. 27 N'utiliser un aspirateur pour éliminer les cendres que si celles-ci sont complètement froides. Dans ce cas, utiliser un aspirateur en mesure d'éliminer des particules d'une certaine dimension, type “aspirateur bidon”. Votre expérience et la qualité des granulés employés détermineront la fréquence nécessaire aux nettoyages de votre poêle. Quoi qu'il en spot, il est recommandé de nettoyer le foyer au moins tous les 2 ou 3 jours. Une fois que le nettoyage est terminé, refermer les tiroirs à cendres en vérifiant qu'ils soient bien fermés.

NETTOYAGE DE LA VITRE

Pour le nettoyage de la vitre en vitrocéramique, il est conseillé d'utiliser un pinceau sec ou, si elle est vraiment sale, de vaporiser une petite quantité de produit détergent spécifique que vous essuierez ensuite avec un chiffon doux. Fig. 28 ATTENTION ! Ne pas vaporiser le produit détergent sur les parois laquées ni sur les joints de la porte (bourrelet en fibre de verre) Fig. 26 — Brasero sale Fig. 27 — Nettoyage du compartiment de dépôt des cendres Fig. 28 — Nettoyage du verre Entretien et nettoyage Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

Ouvrir le bouchon supérieur et au moyen d'une tige rigide gratter les parois du foyer de manière à faire tomber la cendre. Toujours si le poêle est froid - ouvrir la porte sous le pot de combustion (Fig. 31) et éliminer la cendre et la suie accumulées dans l'échangeur de chaleur avec un aspirateur. Nettoyer le système de sortie des fumées, plus particulièrement autour des raccords en “T” et des traversées horizontales. Pour toute information, s'adresser à un ramoneur. ATTENTION : Pour votre sécurité, la fréquence du nettoyage du système d'évacuation des fumées devra être déterminée en fonction du mode d'utilisation du poêle. Vérifier la tenue des joints en fibre de verre de la porte vitrée du poêle. S'ils sont à remplacer, commander de nouveaux joints au revendeur agréé. En fin de saison, il est nécessaire de nettoyer le compartiment situé sous le pot de combustion et l'intérieur de l'échangeur de chaleur. Ce nettoyage général doit être effectué en fin de saison de manière à faciliter l'élimination générale de tous les résidus de combustion, sans trop tarder car le temps et l'humidité pourraient compacter ces résidus. Mise hors service (fin de saison) En fin de saison, il est conseillé de vider complètement le réservoir des granulés à l’aide d'un aspirateur muni d’un tube long. Durant la période d'inactivité, mettre le poêle hors tension. Pour plus de sécurité, et notamment en présence d'enfants, il est recommandé d'enlever le cordon d'alimentation situé à l'arrière du poêle. Fig. 31 Si vous déplacez le poêle de son lieu d'installation (durant l'été), il FAUDRA l'entreposer dans un endroit à l'abri des intempéries. Si en appuyant sur l'interrupteur général situé au dos du poêle, l'afficheur LCD du tableau de commande ne s'éclaire pas, il faudra probablement remplacer le fusible. ATTENTION ! Débrancher le câble d'alimentation. Couvercle supérieur Couvercle inférieur Fig. 29 — Bouchon supérieur Couvercle -Mférieur Fig. 30 — Bouchon inférieur Fig. 31 — Câble d'alimentation Entretien et nettoyage Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

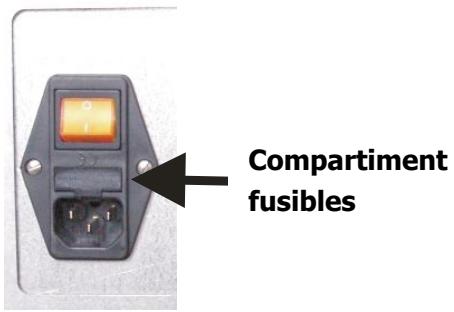

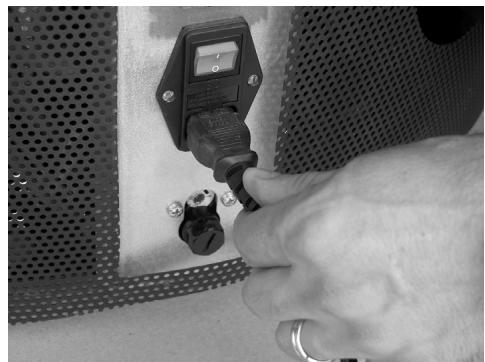

Page 45 Vous trouverez un compartiment porte-fusibles situé à l'arrière du poêle sous la prise d'électricité. Ouvrir le couvercle du porte-fusibles à l'aide d'un tournevis et remplacer les fusibles si nécessaire (3,15 AT retardé). ee (Fig. 37) | Rebrancher la prise électrique et appuyer sur l'interrupteur général. Si le problème persiste ou si le fusible devait sauter une nouvelle fois, Compartiment s'adresser au revendeur agréé MCZ. | fusibles à \

5.3. CONTROLE DES COMPOSANTS INTERNES

ATTENTION ! Le contrôle des composants électriques et mécaniques internes devra être effectué exclusivement par du personnel qualifié et spécialisé dans ce domaine. Informez-vous auprès des revendeurs autorisés MCZ pour connaître les techniciens les plus près de chez vous. Il est recommandé d'effectuer cette maintenance annuelle (en stipulant un contrat d'assistance technique programmé par exemple) qui consiste en un contrôle visuel et un contrôle du fonctionnement des composants suivants : + Motoréducteur ° Ventilateur expulsion fumées + Sonde fumées ° Ventilateur échangeur *< Bougie d'allumage e Thermostat réarmement granulés + Sonde d'ambiance + Pressostat + Carte mère e Carte silencieuse pour échangeur

• Fusibles de protection tableau de commande - carte mère - carte silencieuse ° Câblage Les interventions de contrôle et/ou de maintenance indispensables pour un fonctionnement correct de votre poêle sont résumées ci-dessous : Parties/ période 1 jour 2-3 jours 30 jours | 60-90 jours lan Brûleur e Déflecteur e Tiroir à cendres e Vitre e Échangeur inf. e Échangeur complet e Conduit de fumées e Joint porte Tiroir à cendres e Parties internes e Conduit de fumées e Pile télécommande e Entretien et nettoyage Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

ATTENTION : Toutes les réparations doivent exclusivement être effectuées par un technicien spécialisé, lorsque le poêle est éteint et que la prise électrique est débranchée.

PROBLÈMES CAUSES POSSIBLES SOLUTIONS

Les granulés ne sont | 1. Réservoir à granulés vide. 1. Remplir le réservoir à granulés. pas introduits dans la |2. Panne du motoréducteur de la vis | 2. Remplacer le motoréducteur chambre de sans fin 3. Remplacer la carte électronique. combustion. 3. Carte électronique défectueuse. 4. Débloquer la vis sans fin et

4. Vis sans fin bloquée. nettoyer le réservoir.

Le feu s'éteint ou le 5. Réservoir à granulés vide. 5. Remplir le réservoir à granulés. poêle s'arrête |6. Les granulés n'alimentent pas la |6. Voir solution précédente. automatiquement. chambre de combustion. 7. Laisser le poêle refroidir

7. Intervention de la sonde de sécurité complètement, rétablir le thermostat

de température des granulés. jusqu'à ce que le bloc s'éteigne et rallumer le poêle; si le problème persiste, s'adresser au service d'assistance technique.

8. Fermer la porte ou faire remplacer

8 La porte n'est pas parfaitement les joints par des joints d'origine fermée ou les joints sont usés. MCZ.

9. Granulés non appropriés. 9. Changer de type de granulés en le

choisissant dans une catégorie

10. Faible arrivée de granulés. préconisée par le fabricant.

10. Faire vérifier l’arrivée du combustible

par le service d'assistance technique.

11. Chambre de combustion sale. 11. Nettoyer la chambre de combustion

en suivant les instructions du livret.

12. Sortie de fumées obstruée. 12. Ramoner le conduit de fumée.

13. Pressostat en panne ou défectueux. | 13. Remplacer le pressostat.

14. Moteur extraction fumées | 14. Vérifier et, éventuellement,

endommagé. remplacer le moteur. Le poêle fonctionne | 15. La phase d'allumage n'est pas terminée. | 15. Répéter l'allumage. quelques minutes | 16. Absence temporaire de courant électrique. | 16. Voir instruction précédente. puis s'éteint. 17. Conduit de fumée obstrué. 17. Ramoner le conduit de fumée.

18. Sonde de température défectueuse | 18. Vérifier et remplacer la sonde.

ou en panne. 19. Vérifier et remplacer la bougie

19. Bougie endommagée.

Les granulés | 20. Manque d'air de combustion. 20. Nettoyer le pot de combustion et s'accumulent dans le contrôler que tous les orifices sont libres. pot de combustion, la Effectuer un nettoyage général de la vitre de la porte se chambre de combustion et ramoner salit et la flamme est le conduit de fumée. faible. Contrôler si l'entrée d'air n'est pas bouchée. Vérifier l'état des joints de la porte vitrée. 21.Granulés humides ou inadaptés. 21. Changer le type de granulés.

22. Moteur aspiration fumées en panne. |22. Vérifier et, éventuellement,

remplacer le moteur. Pannes / Causes / Solutions Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 6 MANUEL D'INSTALLATION ET MODE D'EMPLOI Page 47

Le moteur | 1. Le poêle ne reçoit pas de courant |. Vérifier la tension du secteur d'aspiration des | électrique. d'alimentation et le fusible de fumées ne protection. fonctionne pas. 2. Le moteur est endommagé. 2. Vérifier le moteur et le condensateur et, éventuellement, les remplacer.

3. La carte électronique est défectueuse. B. Remplacer la carte électronique.

4. Le tableau de commande ne H. Remplacer le tableau de

fonctionne pas. commande. Le ventilateur de |5. Sonde thermique de contrôle de la 5. Vérifier le fonctionnement de la l'air de convection température défectueuse ou ne sonde et, éventuellement, la ne s'arrête jamais. fonctionnant pas. remplacer.

6. __Le ventilateur est endommagé. Vérifier le fonctionnement du

ventilateur et, éventuellement, le remplacer. La télécommande ne |7. Pile de la télécommande usée. 7. Remplacer la pile fonctionne pas. 8. Télécommande endommagée. 8. Remplacer la télécommande. En mode |9. Thermostat d'ambiance en position ©. Régler de nouveau la température du automatique, le maximale thermostat. poêle fonctionne |10. La sonde de détection température |10. Vérifier la sonde et toujours à la est endommagée. éventuellement, la remplacer. puissance maximale. |11. Tableau de commande défectueux |11. Vérifier le tableau de commande ou ne fonctionnant pas. et, éventuellement, le remplacer. Le poêle ne démarre |12. Absence de courant électrique. 12. Contrôler si la prise électrique est pas. branchée et si l'interrupteur général est sur la position “I”.

13. Sonde granulés bloquée. 13. Débloquer la sonde en agissant sur le

thermostat postérieur. Si cela se produit de nouveau, remplacer le

14. Fusible endommagé. thermostat.

15. Le pressostat ne fonctionne pas (il |14. Remplacer le fusible.

signale un blocage). 15. Remplacer le pressostat.

16. Evacuation ou conduit de fumée

obstrué. . Nettoyer la sortie des fumées et/ou ramoner le conduit de fumée. ATTENTION !

Les opérations soulignées en caractère gras doivent être effectuées exclusivement par des techni agréés MCZ. Le fabricant décline toute responsabilité et annule la garantie au cas où cette condition ne serait pas respectée. Pannes / Causes / Solutions Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Pannes / Causes / Solutions Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

Pannes / Causes / Solutions Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

page 50 7.3. Remplacement et/ou entretien des cartes électroniques ATTENTION ! Cette opération doit être effectuée exclusivement par un technicien spécialisé, lorsque le poêle est froid et lorsque la prise électrique est débranchée. Si l'on suppose que la carte électronique est défectueuse ou nécessite d'être contrôlée, appeler un centre d'assistance technique autorisé MCZ. Faire parvenir la carte électronique défectueuse ou endommagée à la société MCZ SPA. Câbles electriques sous tension Débrancher le cordon d'alimentation 230V avant d'effectuer toute opération sur les fiches électroniques Pannes / Causes / Solutions Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

page 51 Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

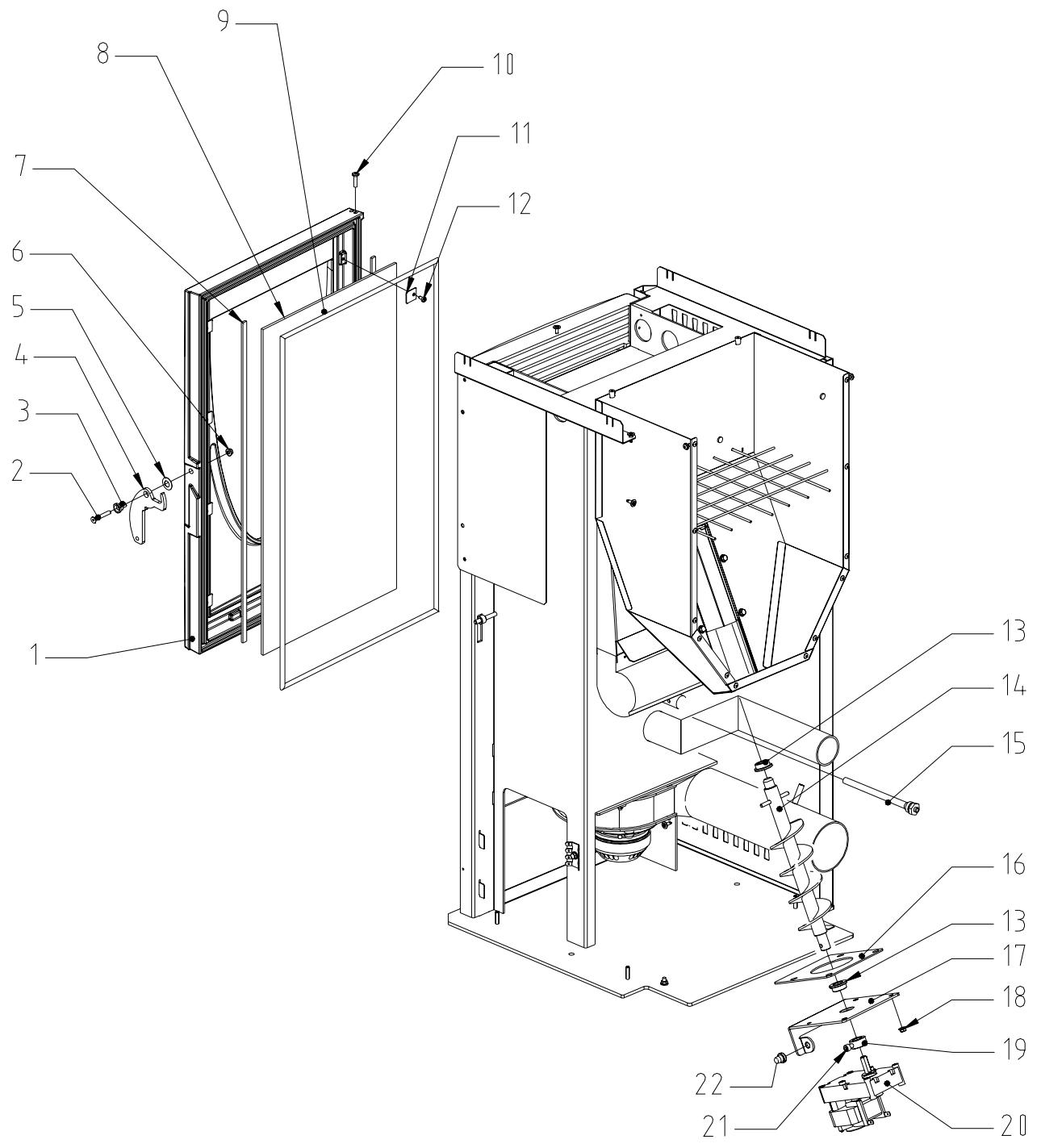

AACZ POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7 MANUEL D'INSTALLATION ET MODE D'EMPLOI page 52 SIVONVA A Pères détachées Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite

page 53 Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVAA

page 57 Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

page 58 Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

page 59 Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

Servie technique - Tous crois réservés Sté MCZ SPA - Reproduction interdite SIVONVA A

SIVONVAA Pêces détachées Serie technique — Tous drois réservés Sté MCZ SPA - Reproduction interdite
