Type de produit	Foyer gaz encastrable
Marque	BODART & GONAY
Modèle	ARGOS (réf. 47GV74E..)
Puissance nominale (G20)	12 kW
Puissance nominale (G25)	11 kW (25 mbar) / 10 kW (20 mbar)
Puissance nominale (G31)	10,6 kW
Rendement	73 %
Poids	90 kg
Alimentation électrique	230 VAC / 50 Hz (77 W) ; télécommande : 4,5 VDC (3× piles AAA)
Types de gaz	Gaz naturel (G20, G25) ou propane (G31)
Pression de gaz	G20 : 20 mbar ; G25 : 25 mbar ou 20 mbar ; G31 : 37 mbar

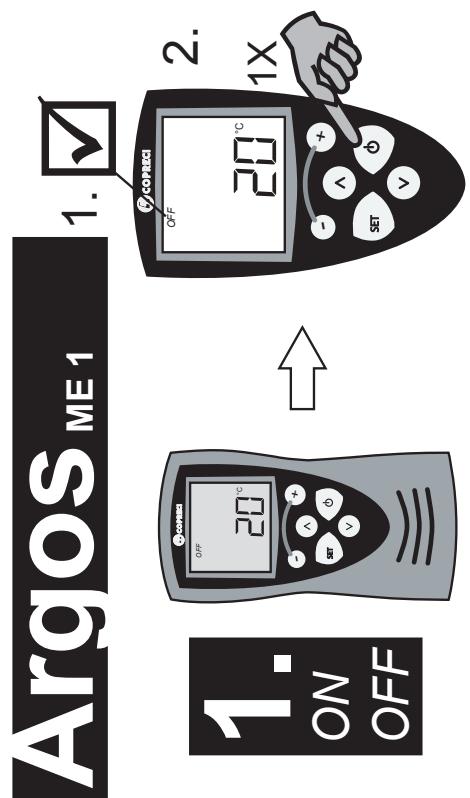

Allumage	Électronique par télécommande ou commande manuelle
Réglage de la flamme	3 niveaux de gaz progressifs

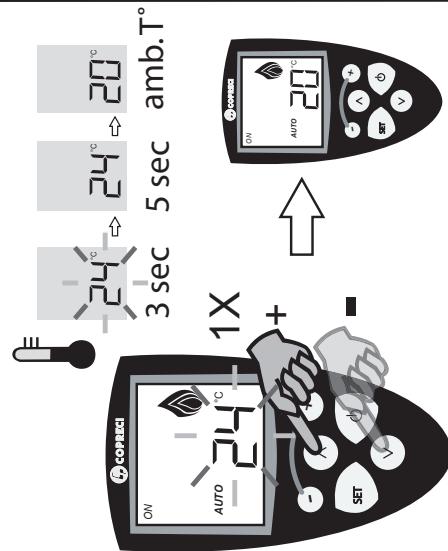

Mode thermostatique	Oui, réglage de la température via télécommande
Ventilation	Intégrée, vitesse réglable par télécommande, déclenchement automatique par thermocontact (≈40 °C)
Sécurité	Thermocontact de sécurité, mise en sécurité après 3 allumages infructueux, vitre ne doit pas être endommagée
Entretien	Nettoyage vitre avec produit BG CLEAN ; entretien annuel par un installateur agréé
Garantie (pièces)	2 ans sur vanne, télécommande, ventilateur ; 6 ans sur structure générale
Normes	EN 613, EN 60 355-1 ; installation selon NBN D51/003 ou NFD 35-377

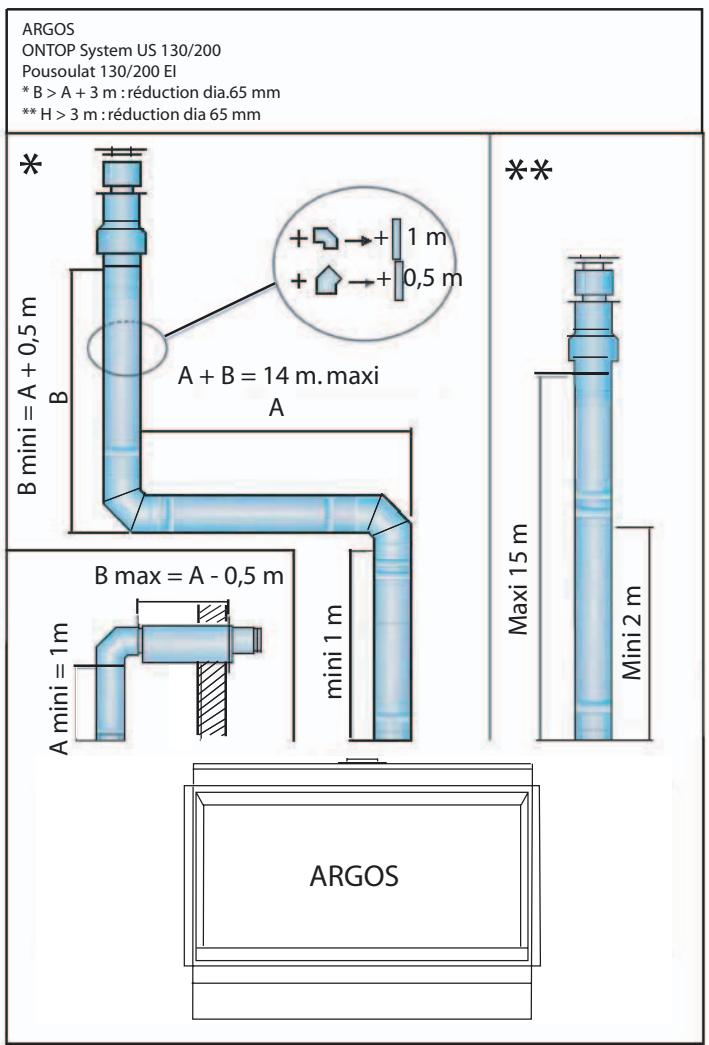

Conduit de cheminée	Ontop system US Ø 130-200 ou Poujoulat 130-200 EI (étanche)
Entrée d'air de ventilation	Section minimale 600 cm² (sans filtre) ou 900 cm² (avec filtre)

FOIRE AUX QUESTIONS - BODART & GONAY ARGOS BODART & GONAY

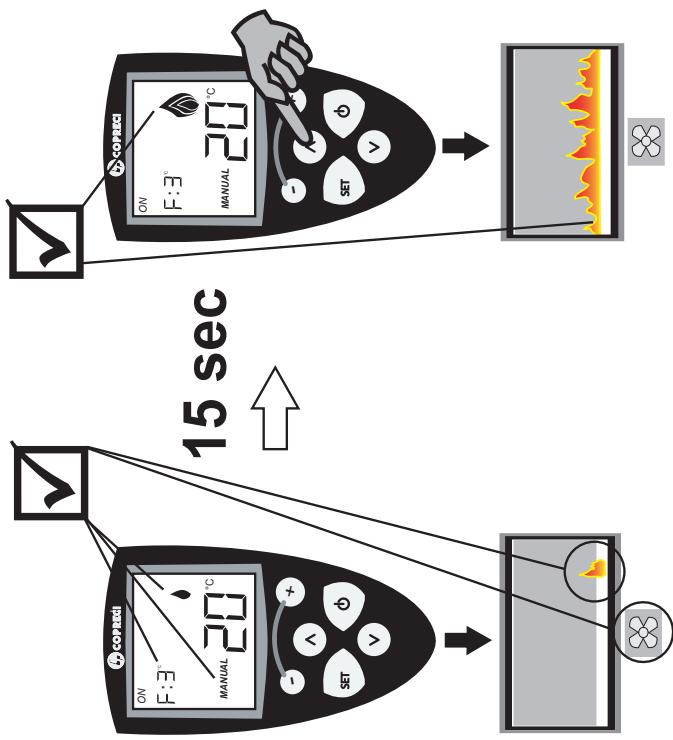

Comment allumer l'Argos pour la première fois ?

Au premier allumage, de l'air peut être présent dans la conduite. Appuyez sur POWER puis SET sur la télécommande. Si l'allumage échoue, ouvrez la porte pour évacuer le gaz, attendez et réessayez. Une fois la veilleuse stabilisée (5 secondes), augmentez le niveau de flamme avec les boutons HAUT/BAS.

Que faire si la ventilation ne fonctionne pas ?

Vérifiez que l'appareil a atteint une température suffisante (environ 40 °C). Si le ventilateur ne démarre pas, contrôlez l'alimentation électrique, le fusible et le thermocontact de sécurité. Remplacez les pièces défectueuses si nécessaire.

Comment nettoyer la vitre du foyer ?

Attendez que l'appareil soit complètement froid. Utilisez un chiffon sec ou le produit BG CLEAN recommandé par votre fournisseur. N'utilisez pas de produits agressifs ou abrasifs.

Quelle distance de sécurité dois-je respecter autour de l'appareil ?

Éloignez tous les objets inflammables (tissus, liquides) d'au moins 1 mètre de l'appareil. La porte doit conserver un espace de 1 cm par rapport à la maçonnerie.

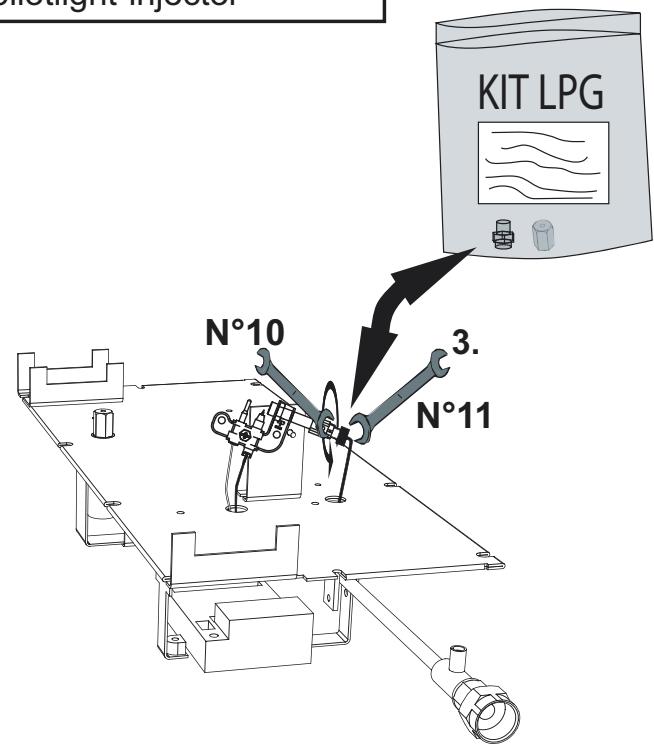

Puis-je utiliser du propane (LPG) avec cet appareil ?

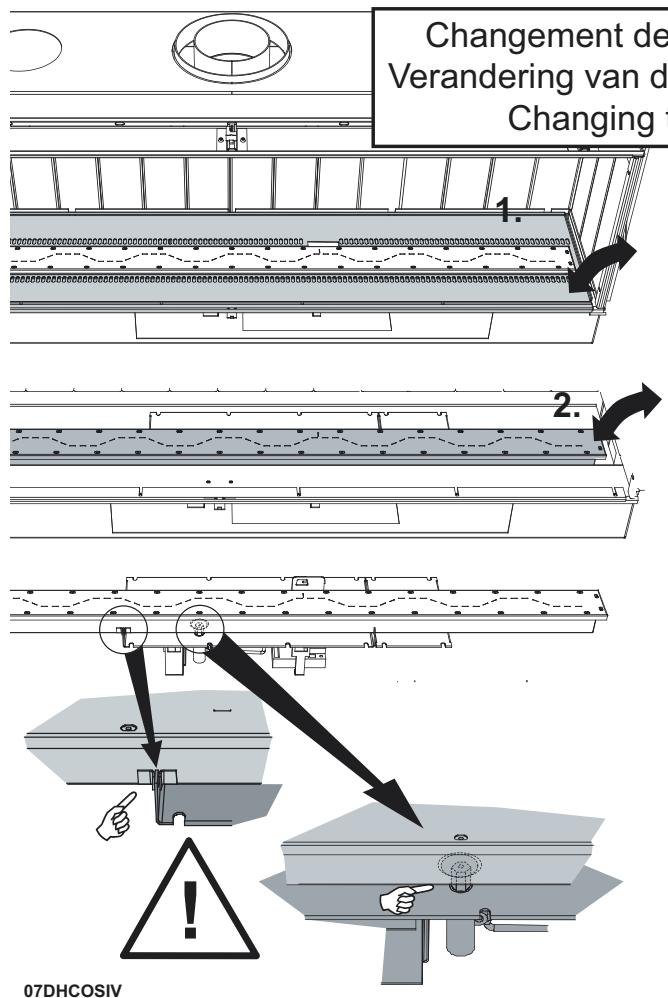

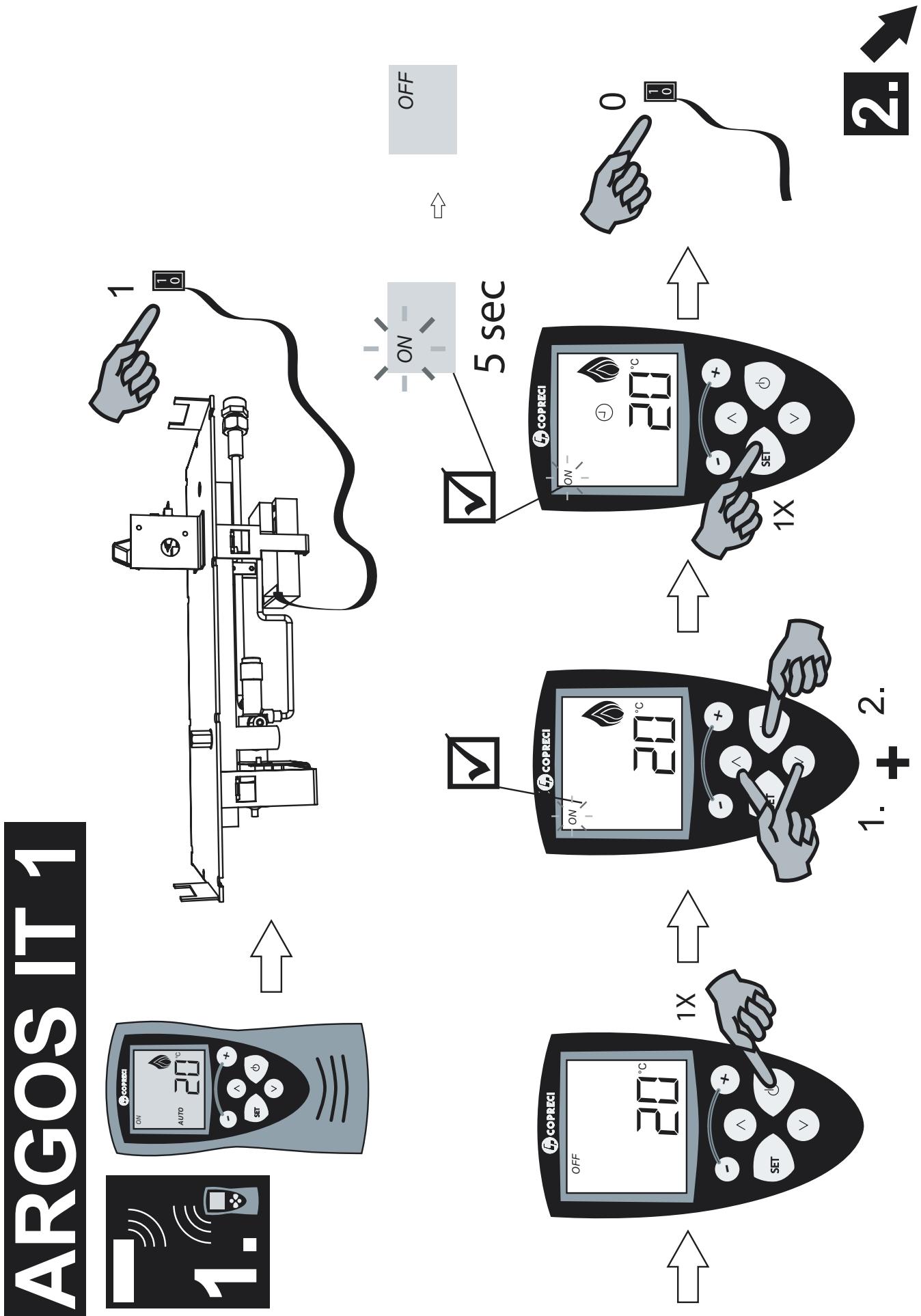

Oui, l'Argos est compatible avec le propane (G31). Il faut remplacer les injecteurs (principal et veilleuse) et s'assurer que le détendeur délivre 37 mbar. Consultez la notice pour la procédure de changement.

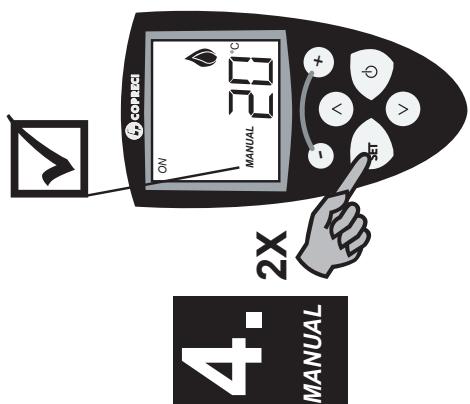

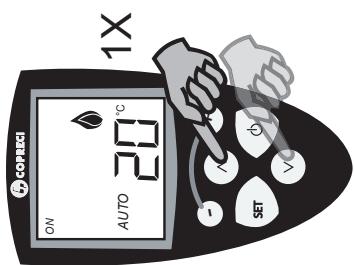

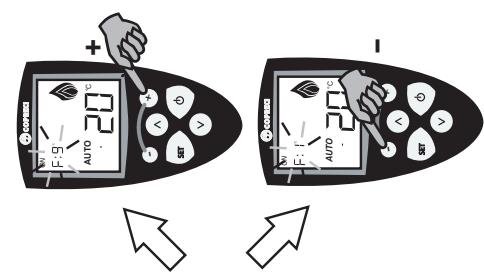

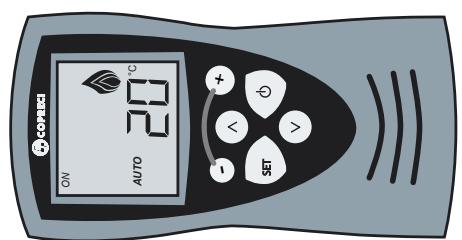

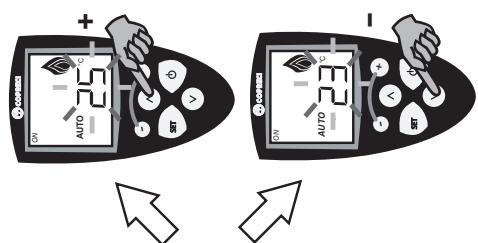

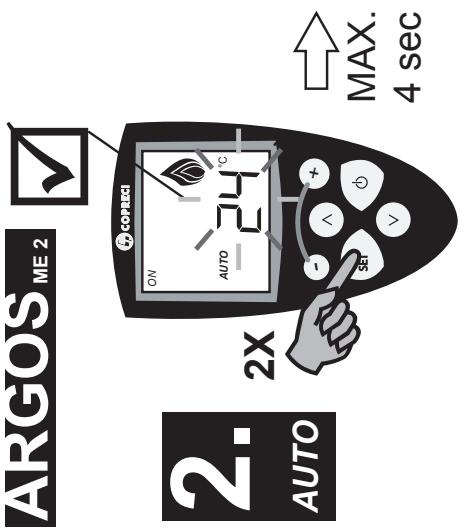

Comment passer en mode thermostatique ?

Depuis le mode manuel, appuyez deux fois sur SET sur la télécommande. Utilisez les boutons HAUT/BAS pour choisir la température souhaitée. La régulation s'effectue toutes les 6 minutes.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz, ouvrez les fenêtres pour aérer, ne touchez à aucun interrupteur électrique et contactez votre installateur ou les services de gaz. N'utilisez pas l'appareil avant vérification.

Quels sont les entretiens annuels obligatoires ?

Chaque année, faites contrôler et nettoyer l'appareil et le conduit d'évacuation par un installateur agréé. Il fermera le robinet de gaz, nettoiera le brûleur, les aubes de turbine (sans air comprimé) et vérifiera l'étanchéité.

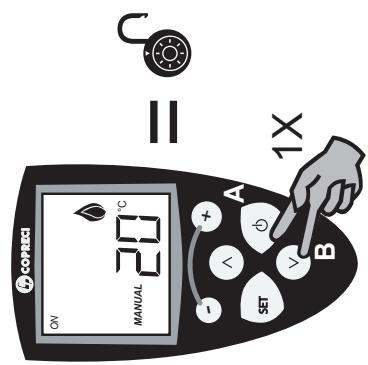

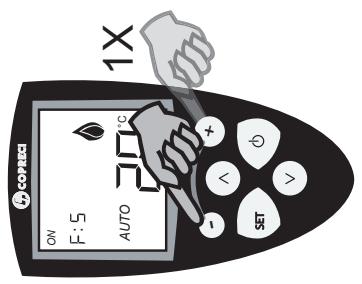

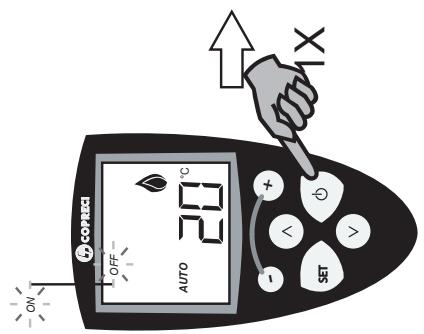

Pourquoi le voyant de la télécommande clignote-t-il sans allumer ?

Cela peut indiquer un problème de détection de flamme ou une mise en sécurité après 3 échecs. Attendez 5 minutes, ouvrez la porte pour aérer, puis réessayez la procédure d'allumage. Si le problème persiste, contactez votre installateur.

Quelle est la garantie de l'Argos ?

La garantie est de 2 ans sur la vanne, télécommande, ventilateur, thermocouple, etc., et de 6 ans sur la structure générale. Les vitres et joints ne sont pas garantis. La facture d'achat fait foi.

MODE D'EMPLOI BODART & GONAY ARGOS BODART & GONAY

Notice d'utilisation et d'entretien

BODART &GONAY

Argos

Attention: Enlevez la notice du foyer et remettez-la au client, accompagnée des instructions nécessaires (explications et démonstrations).

Cher Client,

Nos vous remercions et vous félicitons pour l'acquisition d’un de nos produits.

Votre fournisseur et nous n'aurons de cesse de vous donner entière satisfaction.

Votre sécurité, votre confort dépendent surtout de l'usage rationnel que vous ferez de cet appareil.

Pour vous y aider, nous vous recommandons instamment de lire cette notice et d'en assurer la conservation.

Nous vous souhaitons beaucoup de plaisir au coin du feu.

Le Service Clientèle

DUREE Et limitation

• pas de garantie sur : vitres, joints, gravier, buches.
• 2 ans de garantie sur : vanne, bouton de commande, thermocouple et veilleuse, accessoires gaz, télécommande, ventilateur.
• 2 ans de garantie sur : pièces amovibles et déposants internes, autres que celles citées ci-dessus.
• 6 ans de garantie sur la structure générale.

Convention

Bodart & Gonay garantit ses appareils en :

• conformité avec sa notice d'utilisation, -norme de sécurité d'utilisation fonctionnelle, -conformité avec la norme EN 613.

Bodart et Gonay se réserve le droit de modifier ses appareils, catalogues, notices d'utilisation, indépendamment, à tout moment, et sans préavis.

La validité de la garantie est annulée en cas de non-respect des impératifs et recommandations de la présente notice.

Les interventions sous garantie seront exclusivement assurées par l'intermédiaire du distributeur sur présentation de la facture d'achat.

Les pièces ne seront délivrées qu'en échange des pièces défectueuses.

Exclusions

Sinistres, avaries et dysfonctionnements liés à:

• une inadéquation entre la puissance nominale de l'appareil et le besoin calorifique du local;
• une installation ou des raccordements incorrects;
• utilisation d'un conduit de cheminée inadapté et/ou montage non conforme à la présente notice (montage de la cheminée);
• une utilisation abusive;
• une insuffisance d'entretien;
• un emploi de composants électriques et électroniques non-agréés par Bodart et Gonay;
• toute modification, transformation interne du foyer;
• transports et installation.

Frais de transport et emballage.

Tous frais non acceptés préalablement par Bodart & Gonay.

Frais conséquents à la non-utilisation de l'appareil.

Prise d'effet

La garantie prend cours à partir de la date inscrite sur la facture. La facture est le seul document faisant foi pour la garantie.

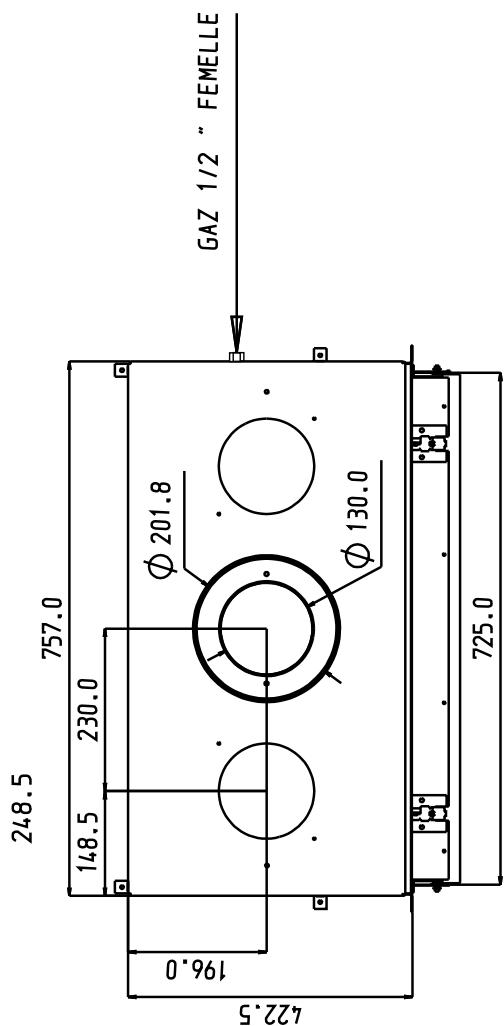

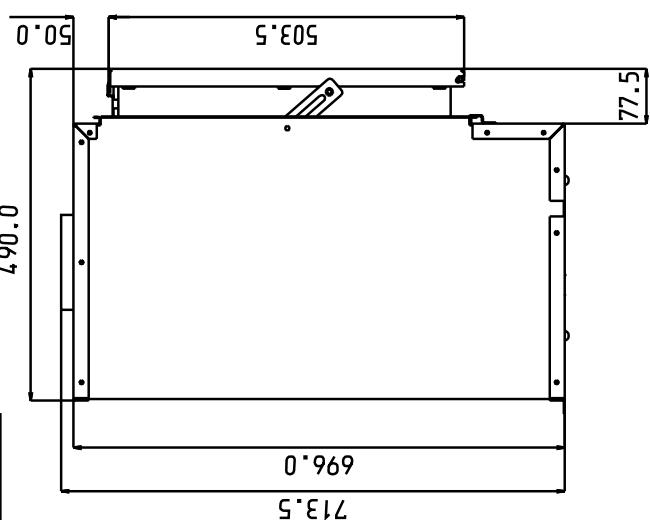

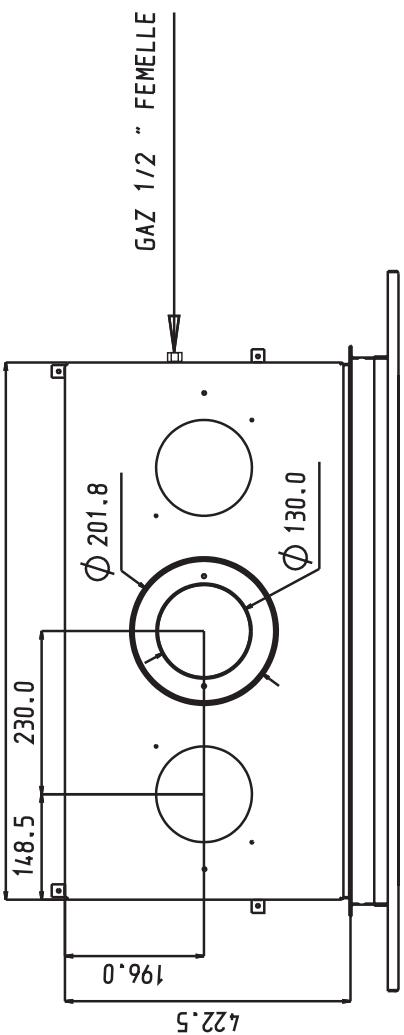

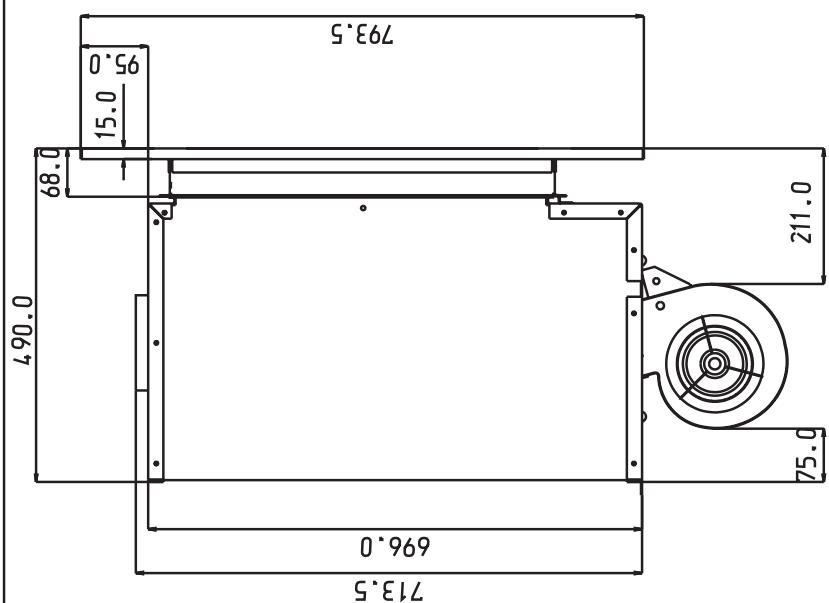

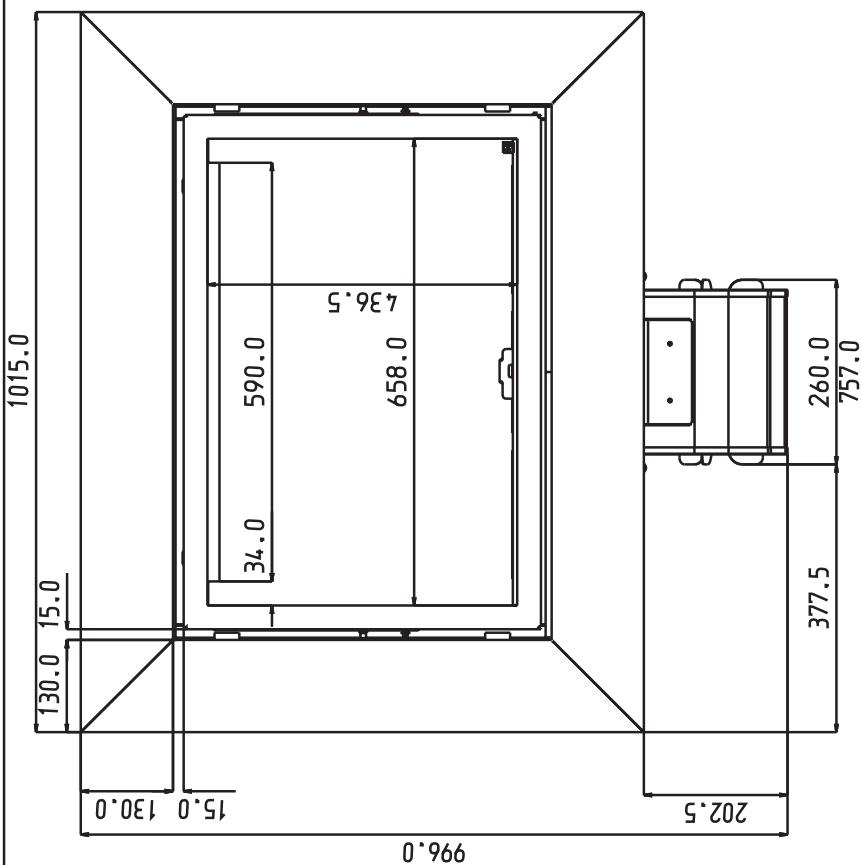

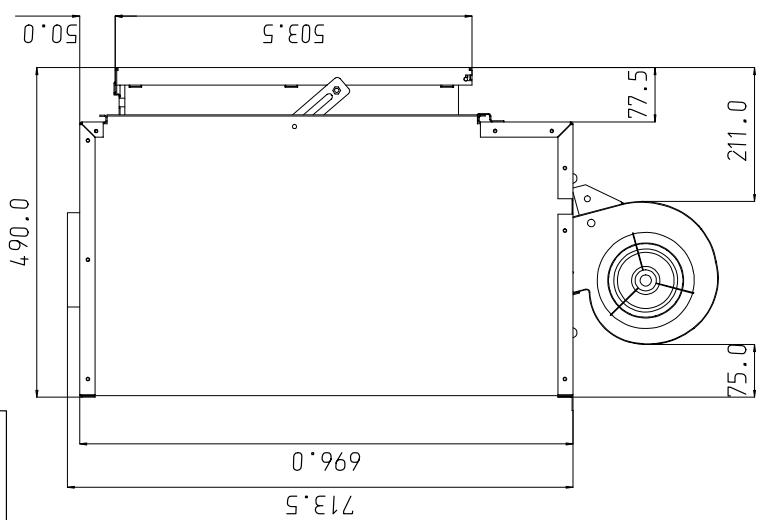

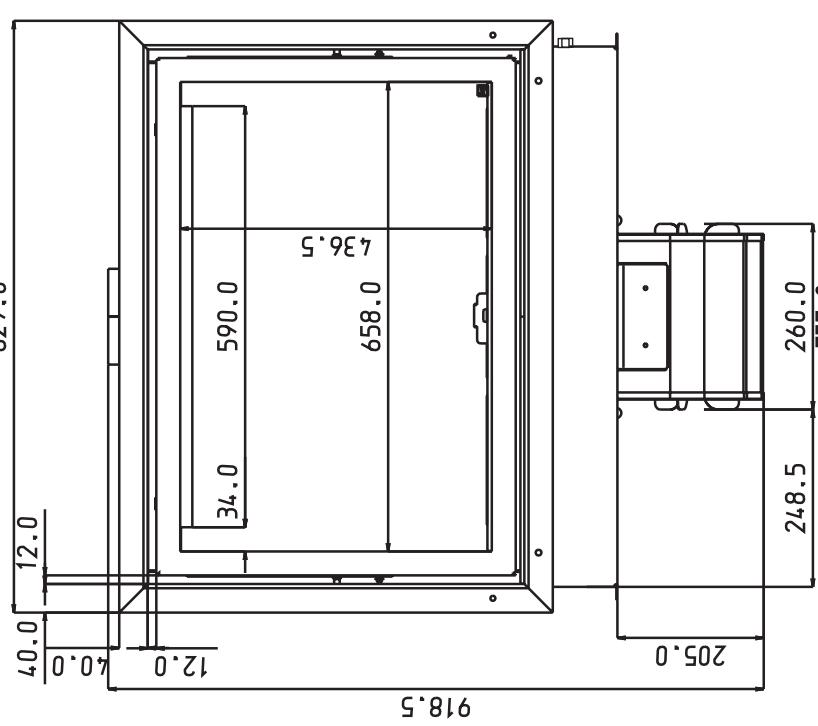

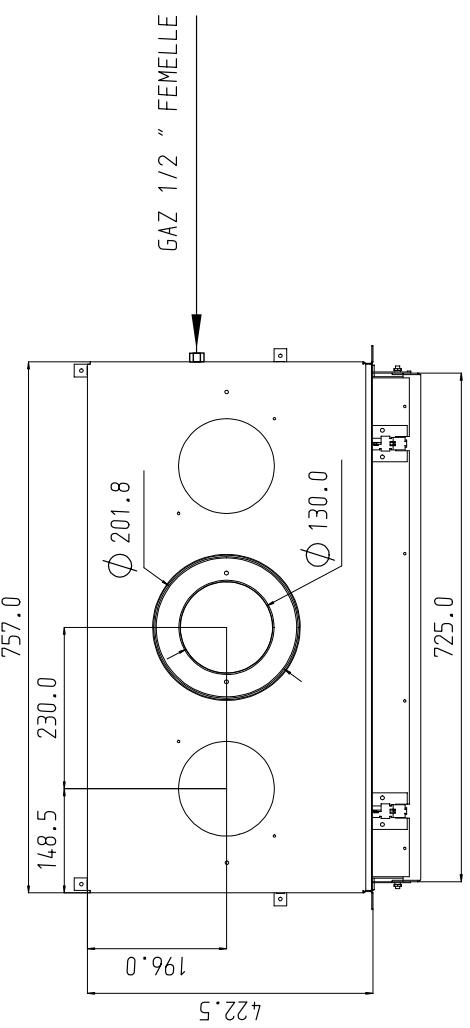

2 FICHE Thecnique

Type ARGOS Gaz
	N° 47GV74E..Double Cat. II 2E+3P, II2H3PGaz naturel Cat.I , I , I2H 2L 2ELL 2E+	Gaz LPG Cat.I3P
- Categorie de gaz	G20 - 20 mbar (gaz nat.)G25 - 25 mbar (gaz nat.)G25 - 20 mbar (gaz nat.)	G31 - 37 mbar (propane)
- Type	C C C11, 31, 31s	C C C11, 31, 31s
- Cat. Rendement CE	2	2
- Classement d'émission NOX	3	3
- Débit calorifique nominal	12 kW (G20)11 kW (G25)10 kW (G25 - 20)	10,6 kW (G31)
- Injccteur marqué	2 x197	2 x122
- Débit gaz	1,26 m³/h (G20)1,36 m³/h (G25)1,22 m³/h (G25 - 20)	0,43 m³/h -0,44 kg/h (G31)
- Tension électrique :contrôle vanpeuissance télécommande	230 VAC / 50 Hz77 W4,5 VDC (3 x piles AAA)	230 VAC / 50 Hz77 W4,5 VDC (3 piles AAA)
- Poids	90 kg	90 kg

L'appareil est conforme à la norme électrique EN 60 355-1.

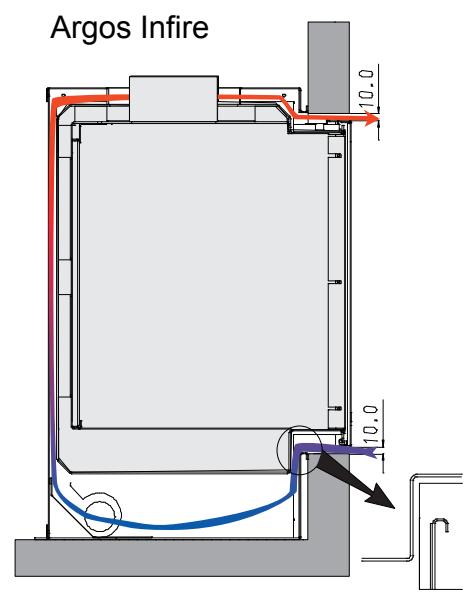

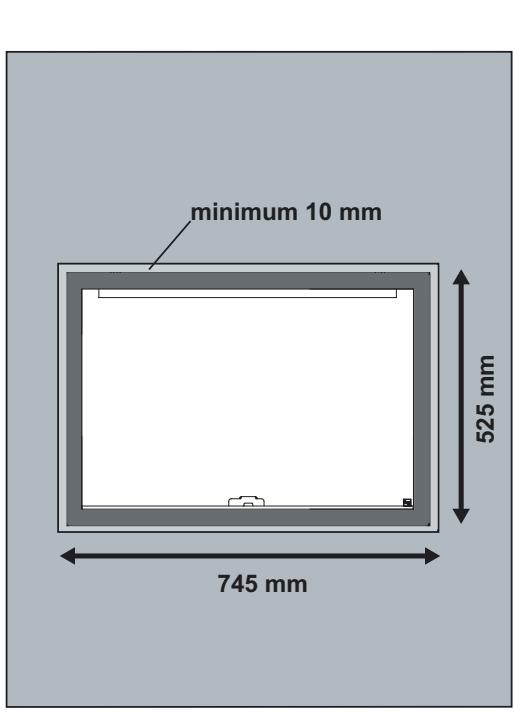

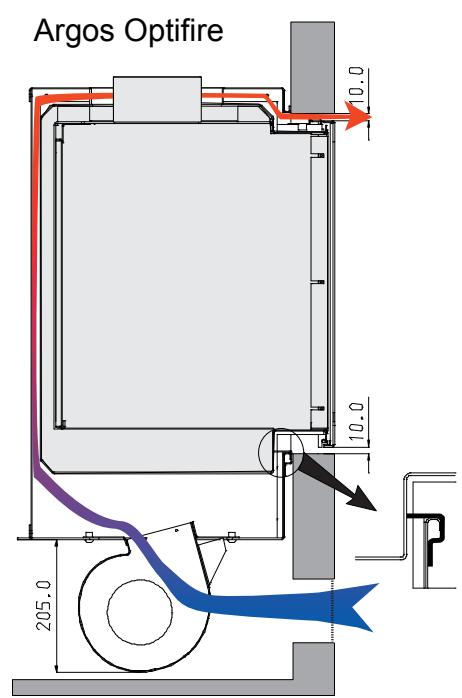

!! ATTENTION : LAISSER UNE VEINE D'AIR DE 10 mm ENTRE LA PORTE ET LA MACONNERIE !!!! OPGELET : LAAT EEN OPEN GLEUF VAN 10 mm TUSSEN DE DEUR EN DE STEENAFWERKING !!

BODART ET GONAY

OPTIFIRE/SANS CADRE OPTIFIRE/ZONDER KADER

Ref: 47GV74E..

Gaz naturel Aardgas			Propane Propaan
G20 20mbar	G25 25mbar	20mbar	G31 37mbar
Debit cal.inf./ Nominale bel. (onder.) KW
12	11	10	10.6
Debit gaz / Gasdebiet (m3/h)
1.26	1.36	1.22	0.44 Kg/h
Rendement 73%
Poids / Gewicht 90 Kg
sortie fumee / rookuitlaat : ONTOP system US ∅ 130-200 POUJOULAT ∅ 130-200 EI

!! ATTENTION : LAISSER UNE VEINE D'AIR DE 10 mm ENTRE LA PORTE ET LA MACONNERIE !!!! OPGELET : LAAT EEN OPEN GLEUF VAN 10 mm TUSSEN DE DEUR EN DE STEENAFWERKING

803.0

Gaz naturel Aardgas			Propane Propaan
G20 20mbar	G25 25mbar	20mbar	631 37mbar
Debit cal.inf./ Nominale bel. (onder.) KW
12	11	10	10.6
Debit gaz / Gasdebiet (m3/h)
1.26	1.36	1.22	0.44 Kg/h
Rendement 73%
Poids / Gewicht 90 Kg
sortie fumee / rookuitlaat : ONTOP system US ∅ 130-200 POUJOULAT ∅ 130-200 EJ

BODART ET GONAY

TYDQ. ARGOS Z / O OPTIFIRE / SANS CADRE

Ref: 47GV74E..

829.0

BODART ET GONAY type : ARGOS 740 GROSSE VENTILATION/CADRE 6mm Ref: 47GV74E..

Gaz naturel Aardgas				Propane Propaan
G20 20mbar	G25 25mbar	20mbar		G31 37mbar
Debit cal.inf./ Nominale bel. (onder.) KW
12		11	10	10.6
Debit gaz / Gasdebiet (m3/h)
1.26		1.36	1.22	0.44 Kg/h
Rendement 73%
Poids / Gewicht 90 Kg
sortie fumee / rookuitlaat : ONTOP system US ∅ 130-200

BODART ET GONAY

TYPE : ARGOS 7/LO GROSSE VENTILATION/CADRE 130mm

Type : ARGOS 740 GROSSE VENTILATION/CADRE 130mm Ref: 47GV74E..

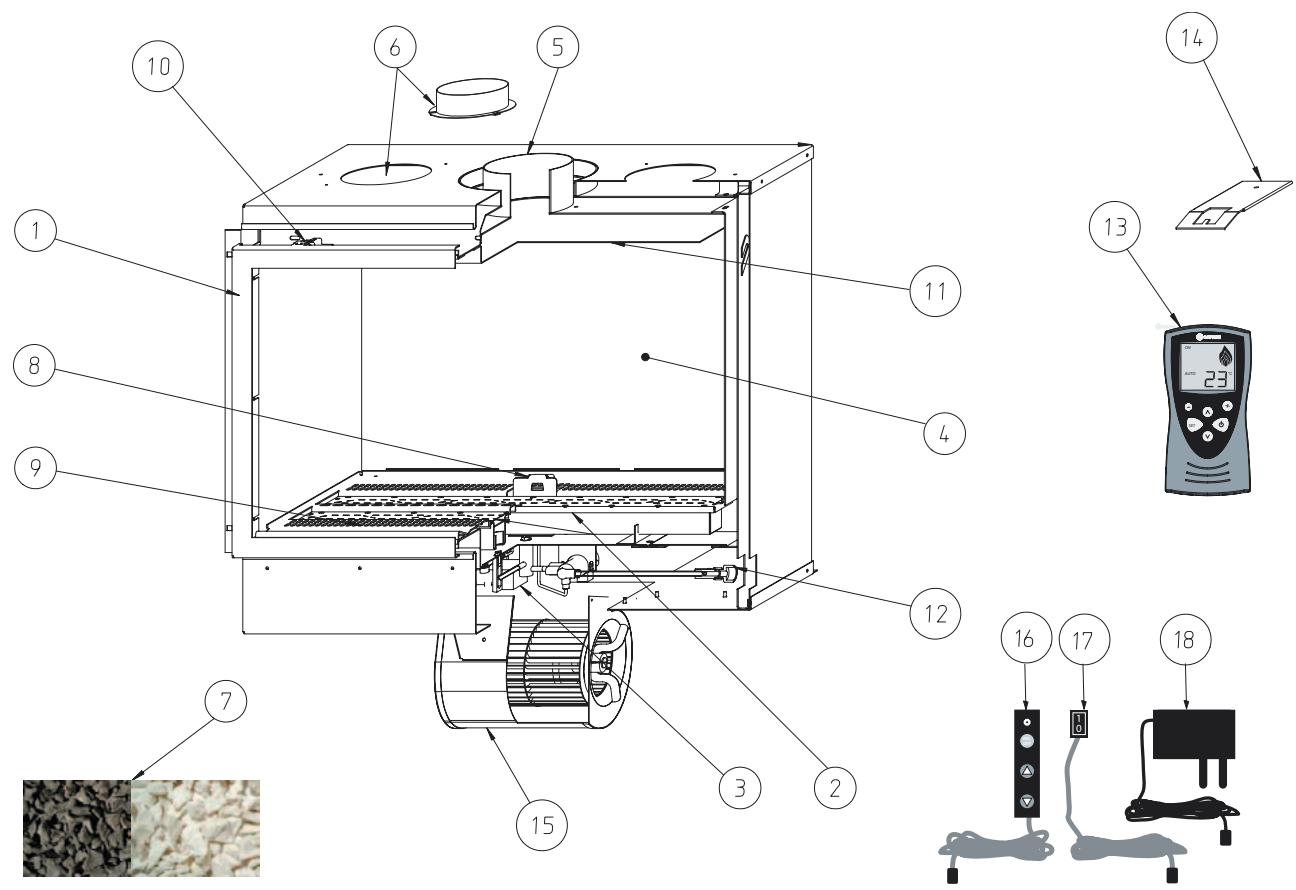

VUE de FACE et descriptif

1 Porte 2 Brûleurs 3 Boîtier de commande et capteur de réception 4 Plaque décoration 5 Conduit évacuation fumée concentrique 6 Conduit air chaud et buselot de raccordement 7 Gravier 8 Veilleuse + thermocouple + électrode 9 Support pierre 10 Système d'ouverture de porte / anti-explosion 11 Chicane 12 Arrivée de gaz 13 Télécommande 14 Outil d'ouverture de porte 15 Ventilation 16 Commande manuelle 17 Bouton initialisation 18 Transformateur

OPTIONS/RECHANGES ARGOS 740 OPCIONES Y RECAMBIOS ARGOS 740			OPTIES/WISSELSTUKKEN ARGOS 740 OPTIONS AND SPARE PARTS ARGOS 740
Pièces de rechange / wisselstukken
5 H	&RGH	' HFUSWQ	2 P VKUMLO
02	37GV15013	COLERETTE DIA.132.3 SOUDEE SUR COLERETTE	aansluiting voor bois dia 132.3 in interieur haard
03	37GV14029	LIMITEUR DE TIRAGE FL DIAM.65 COSMOS 145/ARGOS	TREKBEPERKER FL DIAM 65 COSMOS 145/ARGOS
04	07QA0200	d-AXE CLENCHE PHENIX SUIVANT PLAN	AS HENDEL PHENIX-COSMOS VOLGENS PLAN
05	27GV14058	TRINGLE PORTE COURTE FL COSMOS/HELIOS/SOLARIS	REOD VOOR KORTE DEUR FL COSMOS/HELIOS/SOLARIS
06	37GV14014	TRAPPE VISITE RACCORD GAZ COSMOS 145/100 VENTO	TOEGANGSLUIK GASAANSLUITING COSMOS 145/100 GES
07	37GV74014	SUPPORT PIERRE FL ARGOS 740 VENTOUSE	controledoosie base zonder initiaisatie
08	07GV0067	BOITIER CONTROLE BASE SANS INITIALISATION	GASAFSLUITER COSMOS-HELIOS-SOLARIS
09	07GV0002	VANNE GAZ COSMOS-HELIOS - SOLARIS	VERTIKALE DICHTING HOUDER ARGOS 740 GESLOTEN
10	37GV74009	MAINTIEN JOINT VERTICAL ARGOS 740 VENTOUSE	HORIZONTALE DICHTING HOUDER ARGOS 740 GESLOTEN
11	37GV74010	MAINTIEN JOINT HORIZONTAL ARGOS 740 VENTOUSE	DEKOR. PLAAT ARGOS 740 GESLOTEN
12	37GV74024	PLAQUE DECO. FOND INOX ARGOS 740 VENTOUSE	DEURBEDIENINGSHENDLTJE COSMOS GESLOTEN
13	07GV0064	TELECOMMANDE 6 BOUTONS ARGOS	INJECTOR AARDGAS ARGOS 740 GESLOTEN
14	07GV0074	Support Mural Télécommandes	BRANDER ARGOS 740 GESLOTEN
15	37GV74051	BRULEUR ARGOS 740 VENTOUSE	VAST DEEL SLUITINGSSTUK COSMOS 145/100 GESL
16	37GV14011	CAGE RESSORT COSMOS145/100-HELIOS/SOLARIS VENT	COMPRESSIE YEER DRAAD 1.3.25 SPIR. LG 70 09 EXT
17	07PBB05	RES.COMPRES FIL 0.1.3.25 SPIRES LG 70 09 EXT	BOVENSTE MOBIEL SLUITINGSSTUK KADER COSMOS 145
18	37GV14013	ACCROCHE RESSORT/CADRE HAUT COSMOS-HELIOS/SI	ROOKAFREMMER ARGOS 740 GESLOTEN
19	37GV74006	CHICANE ARGOS 740 VENTOUSE	DEURBEDIENINGSHENDLTJE COSMOS GESLOTEN
20	27GV14028	POIGNEE DE MANOEUVRE PORTE COSMOS/HELIOS/SOL	KIT WITTE MARER COSMOS 145 - ARGOS
21	37GV14022	KIT MARBRE BLANC COSMOS 145 - ARGOS	INITIALESEROING SCHAKELAAR KABEL 2.5m
22	07GV0066	CABLE INTERRUPTEUR D'INITIALISATION 2.5M	INJECTOR AARDGAS ARGOS 740 GESLOTEN
23	27GV74044	INJECTEUR GAZ NAT. MARQUE ARGOS 740 VENTOUSE	HANDBEDIENNING KABEL COPRECI 2.5m
24	37GV74071	KIT LPG FL ARGOS 740 VENTOUSE	HANDBEDIENNING COPRECI
25	07GV00682	VEILLEUSE HORIZONTAL GEZ NATUREL (Ø0,46)	HORIZONTAAL GAS WAAKVLM (Ø0,46)
26	27GV74031	TUYAU ALIMENTATION GAZ VANDE ARGOS 740 VENTOU	TOEVOERBUIS GAS ARGOS 740 GESLOTEN
27	37GV14031	SUPPORT INTERRUPTEUR INITIALISATION GAMME GAZ	MOER M8x1 voor qasverbinding bichrom
28	27GV74041	TUYAU ALIM GAZ VEILLEUSE FL ARGOS 740 VENTOUSE	ELECTRODEKABEL (SPARK) COSMOS - HELIOS - SOLAR
29	07GV0050	Cable commande manuelle Copreci 2.5m	THERMOCONTACT FARNELL VITILIGH. VENTILATIE ARGO
30	37B10045	BOUCHON SORTIE AIR CHAUD PHENIX II	AANSLUITING DIMMER KIT -> FILTER EMG ARGOS 740 GE
31	07GV0051	Commande manuelle Copreci	AANSLUITING VENTILATOR -> VENTILATIEKAART ARGOS
32	37GV64020	ALLONGE RACCORD GAZ HALIOS/ARGIOS VENTOUSE	AANSLUITING EMM 125°/110° ARGOS Thermocontact FARNELL
33	37117400	BUSELOT AIR CHAUD DIA 125	BICONE GAVNBEØ 8 COSMOS- HELIOS - SOLARIS
34	07GV0032	ECROU M8 x 1 POUR BICONE GAZ acier bichrom	BICONE GASAANLUITER INGANG Ø 8
35	07GV74023	TRANSFO 220V-5VDC STABILISE ARGOS	BICONE WAAKVLM UITGANG Ø4 COSMOS - HELIOS - SC
36	07GV0032L	ECROU M8 x 1 POUR BICONE GAZ LAITON	BICONE UITGANG BRANDER Ø8 COSMOS - HELIOS - SOLA
37	07GV0023	CABLE ELECTRODE (SPARK) COSMOS - HELIOS - SOLAR	ELECTR. FILTER EMC EPCOS SIFI B Argos
38	07GV0014	BICONE VANNE Ø 8 COSMOS- HELIOS - SOLARIS	ELECTRODEKABEL (SPARK) COSMOS - HELIOS - SOLAR
39	07GV0024	BICONE SORTIE VEILLEUSE Ø 4 COSMOS - HELIOS - SOL	BICONE WAAKVLM UITGANG Ø4 COSMOS - HELIOS - SC
40	07GV0025	BICONE SORTIE BRULEUR Ø8 COSMOS - HELIOS - SOLA	BICONE UITGANG BRANDER Ø8 COSMOS - HELIOS - SOL
41	07GV0060	Filtre élect EMC EPCOS SIFI B Argos	ELECTR. FILTER EMC EPCOS SIFI B ARGOS 740 GESLOT
42	07FZ0005	Sécur Ventil 40°/25° ARGOS Thermocontact FARNELL	THERMOCONTACT FARNELL VITILIGH. VENTILATIE ARGO
43	07FZ00041	Sécur Altim 125°/110° ARGOS Thermocontact FARNELL	AANSLUITING DIMMER KIT -> FILTER EMG ARGOS 740 GE
44	27GV74033	CONNECTEUR KIT VARIATEUR -> FILTRÉ EMC ARGOS	AANSLUITING VENTILATOR -> VENTILATIEKAART ARGOS
45	27GV74034	CONNECTEUR VENTILATEUR -> CARTE VENTIL ARGOS	AANSLUITING EMC FILTER -> THERMOCONTACT VENTILA
46	27GV74035	CONNECTEUR FILTRE EMC -> THERMOCONTACT VENTIL	acier bichrom - afflichtingsmoer M12x1 voor gasteevoer in bic
---	07GV0031	ECROU M12 X 1 POUR BICONE GAZ acier bichrom
Options / options
5 H	&RGH	' HFUSWQ	2 P VKUMLO
30	37GV14023	KIT GRAVIER GRIS COSMOS 145	KIT GRIJZE STEENTJES COSMOS145 - ARGOS 740
31	37GV14025	KIT GRAVIER NOIR COSMOS 145	KIT ZWARTE STEENTJES COSMOS145 - ARGOS 740
---	37GV64030	KIT BUCHES COSMOS-HELIOS-SOLARIS-ARGOS	HOUT BLOKKEN SET COSMOS-HELIOS-SOLARIS-ARGOS
---	37GV74019	CADRE FINITION 130mm ARGOS	AFWERKINGSKADER 130 MM Argos antraciet
---	37GV74026	CADRE FINITION 130mm ARGOS 740 VVI	KADER 30 MM Zwart ARGOS FL
---	37GV74012	CADRE FINITION 6mm SOUDE PEINT NOIR ARGOS 740 VI	KADER 6 MM Zwart ARGOS FL
---	37GV74080	KIT VENTILATION 750m³/h ARGOS 740	KIT 750 m³/h VENTILATIE ARGOS 740 GESLOTEN
---	37GV74090	KIT VENTILATION TANG. 240m³/h ARGOS 740	KIT TANGENTIELE VENTILATIE ARGOS 740 GESLOTEN
---	37GV74060	PORTE CINTREE MONTEE ARGOS 740 VENTOUSE	VOLLEDIGE DEUR ARGOS 740 GESLOTEN

, PSUPp

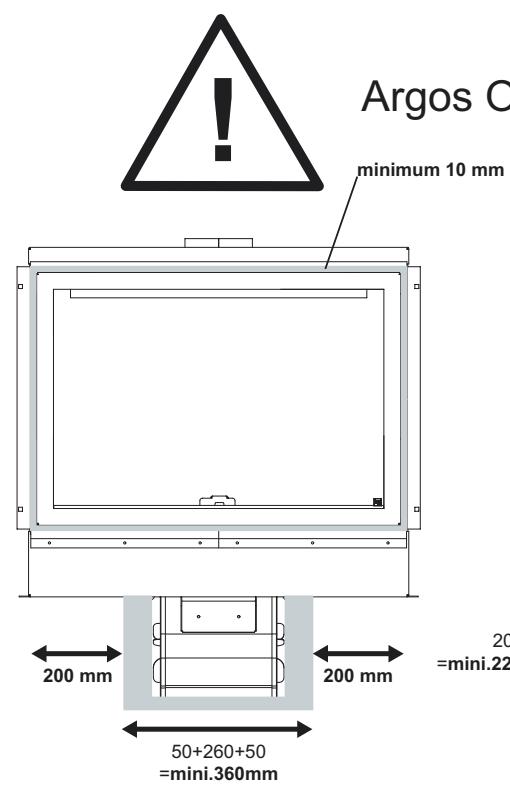

• Vérifier qu'il y a toujours 1 cm entre la porte et la maçonnerie.
• Eloigner de l'appareil tous les objets facilement inflammables (tissus nylon, liquides inflammables, etc...). Les éléments de mobilier doivent être tenus à une distance minimum d'1 m de l'appareil.
• ATTENTION: les enfants et les personnes ne connaissant pas le fonctionnement doivent s'abstenir de toute manipulation de l'Argos Gaz ventouse. Si nécessaire, il y a lieu de prévoir une protection supplémentaire pour éviter, par exemple, aux enfants de toucher l'appareil.
• Toutes les parties visibles doivent être considérées comme surface de chauffe active et ne peuvent donc pas être touchées en fonctionnement, au risque de se brûler.
• Il est interdit d'utiliser l'appareil avec la vitre endommagée ou sans porte.

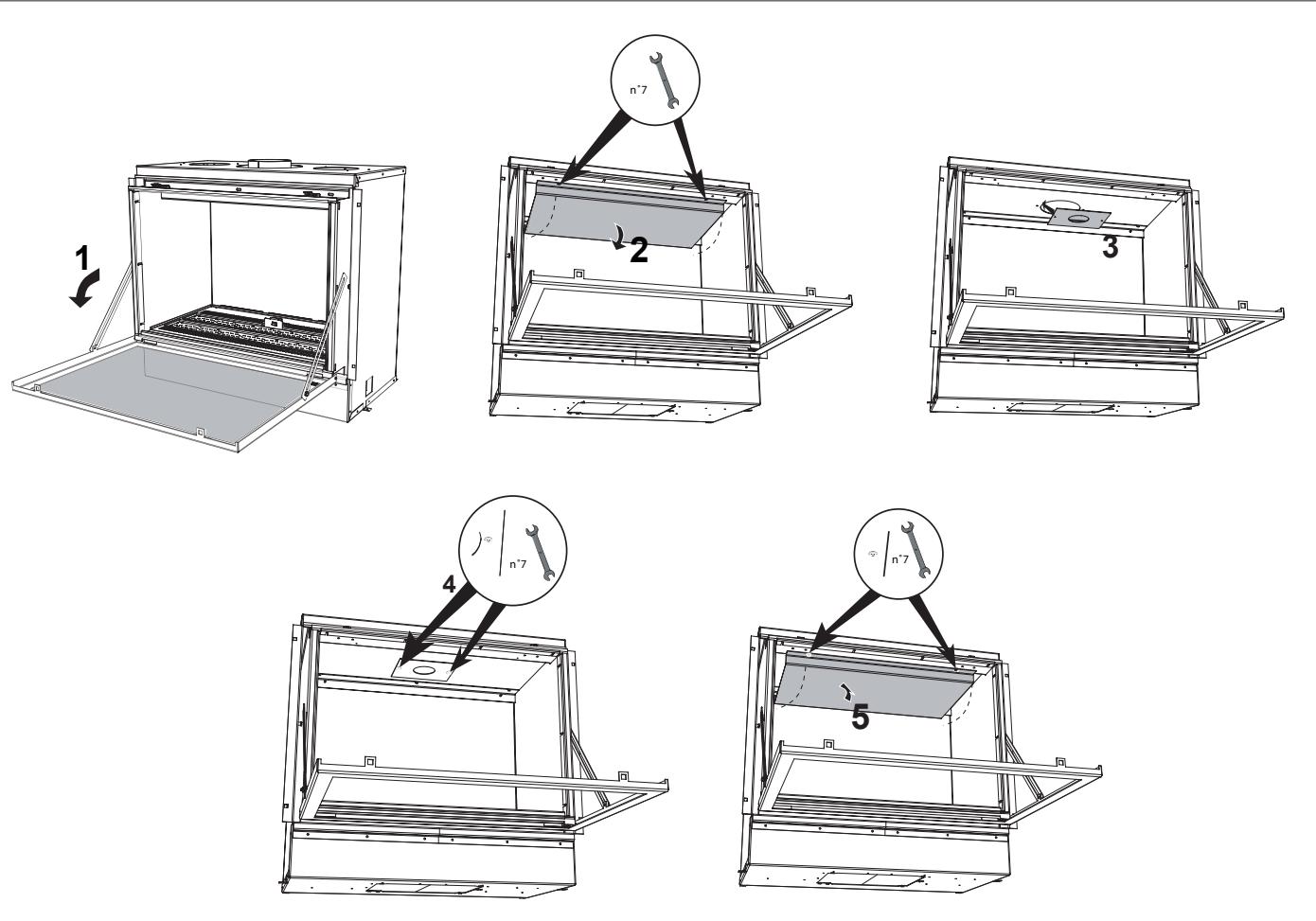

• Placer le limiteur de tirage, uniquement, si on a une différence de longueur verticale de plus de 3 m par rapport à la longueur horizontale.
• La ventilation doit toujours fonctionner. Si ce n'est pas le cas, un thermocontact entraîne la mise en sécurité du foyer.

Premier FEU

• Au premier allumage (début de saison ou nouvelle installation), il est possible que la présence d'air dans la conduite de gaz perturbe la détection de flamme. Dans ce cas il suffit de redémarrer quelques fois l'appareil (pour purger la conduite), il faut impérativement ouvrir la porte après chaque tentative d'allumage infructueuse, afin d'éviter l'accumulation de gaz dans la chambre de combustion.
• Il faut attendre 5 secondes de stabilisation de la veilleuse et vérifier visuellement la présence de la flamme, avant l'allumage du brûleur. De plus, il est recommandé que le niveau de flamme soit au maximum pour effectuer l'allumage du brûleur.
• Veillez à bien nettoyer la vitre avant et après la première mise à feu du foyer pour éviter l'agglomération de particules sur la vitre.
• Après 2 heures de chauffe, mettre l'appareil à l'arrêt, laisser refroidir, ouvrir la porte pour enlever le dépôt blanchâtre sur la vitre à l'aide d'un chiffon humidifié, ensuite refermer la porte.
• Le premier feu réalise la cuisson de la peinture, ce qui provoque un dégagement de fumée :

-Aérez la pièce. - Ne pas toucher la peinture jusqu'à ce que le foyer soit refroidi car elle se ramollit à la première cuisson.

Remarque:

Après 3 allumages successifs infructueux, le foyer se met en sécurité.

7 Entretien

• Ne jamais nettoyer l'appareil lorsqu'il est chaud! Attendre qu'il soit froid.
• Dépoussiérage : ne pas employer de produit agressif ni liquide ; un chiffon sec ou de préférence un mousses sec est recommandé.
• Les endroits souillés peuvent être restaurés au moyen d'aérosols de peinture SPECIALE HAUTE TEMPERATURE (Bodart et Gonay) que vous fournisseur tient à votre disposition.
• Pour le nettoyage de la vitre, ne pas employer de produit agressif, nous vous recommandons le produit «BG CLEAN» que votre fournisseur tient à votre disposition.

Entretien ANNUEL

• L'appareil ainsi que le conduit d'évacuation doivent être contrôlés et nettoyés chaque année par votre installateur/agréé!
• Fermer le robinet d'arrêt de l'alimentation gaz.
• Ouvrir la porte (profitez-en pour la nettoyer).
• Retirer le gravier
• Enlever les dépôts de poussière à l'intérieur du corps de chauffe et sur le brûleur à l'aide d'un aspirateur ou d'un pinceau.
• Contrôler l'étanchéité des raccords et le bon fonctionnement des différents organes de l'appareil.

- Ventilateur :

• Débrancher l'alimentation électrique, déconnecter le ou les ventilateurs, puis le ou les retirer.
• Nettoyer les aubes de la turbine à l'aide d'un pinceau. (L'AIR COMPRIME EST PROSCRIT).
• Rebrancher le tout.

8 Utilisation de l'appareil

Le foyer est commandé par une télécommande ou une commande manuelle aussi bien pour la mise en marche que l'arrêt ainsi que la modulation des flammes.

La ventilation est modulée par la télécommande. En cas de panne de celle-ci, la ventilation sera commandée par le thermocontact et fonctionnera automatiquement au niveau 3 (max 9).

Remarques au sujet de la ventilation:

• La ventilation doit toujours être branchée.
• La vitesse du ventilateur est réglable afin de vous permettre d'adapter la ventilation à vos besoins (télécommande).
• Le système de ventilation est équipé d'un thermocontact. Ce dispositif met en route ou en arrêt automatiquement la ventilation en fonction de la température du corps de chauffe. Lorsque celui-ci atteint une température d'environ 40°C, le thermocontact démarre la ventilation.

9 Utilisation de la telecommande

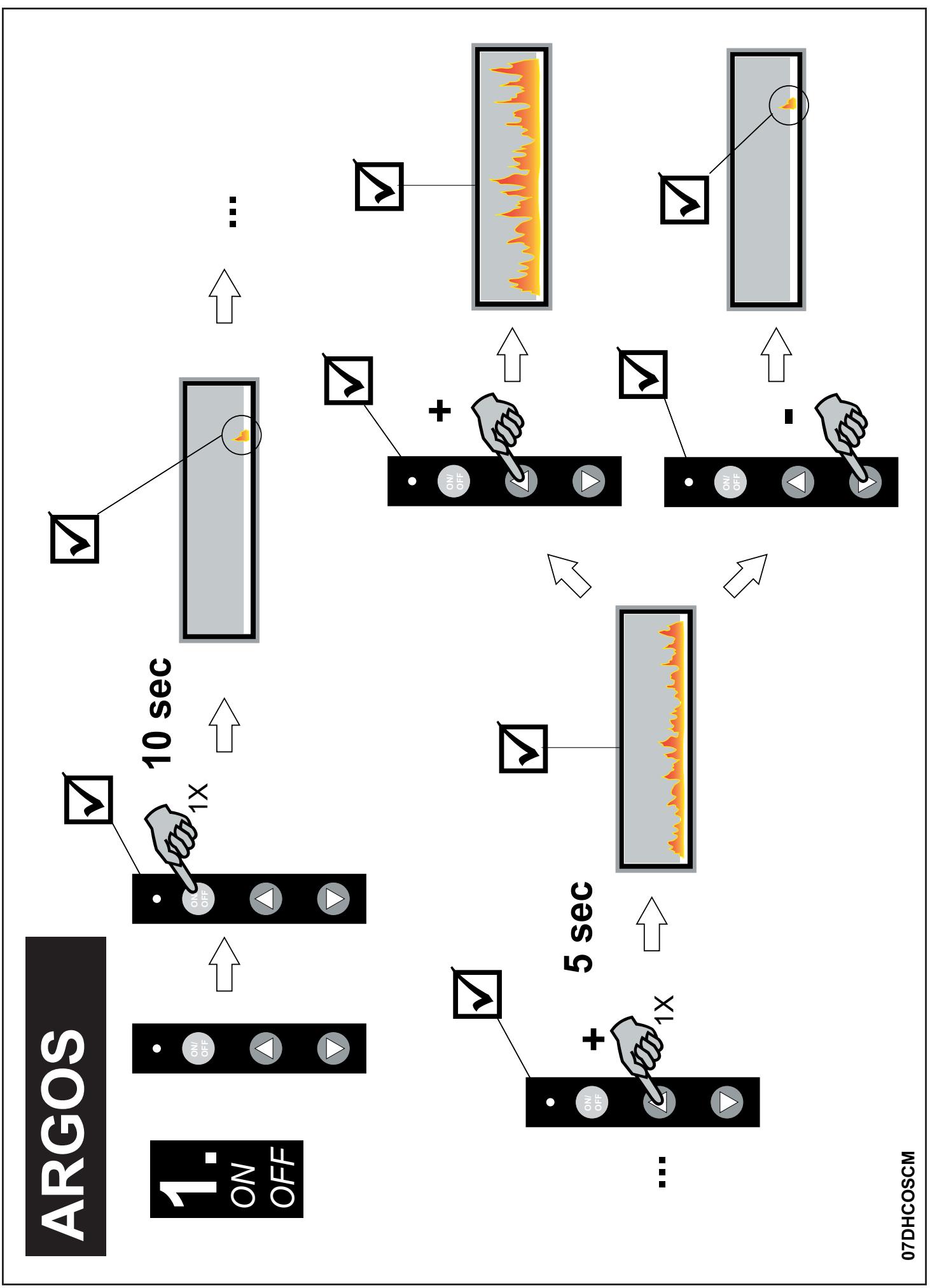

Allumage de la veilleuse : schéma «Argos Me1.1»

Pour allumer la veilleuse, la télécommande doit se trouver en mode OFF. Il faut pousser une fois sur le bouton de droite (POWER), le mode ON clignote, puis valider l'opération en appuyant sur le bouton de gauche (SET), le mode ON reste à l'écran.

Le train d'étincelles se fait dans les 10 secondes qui suivent la procédure d'allumage.

Avant tout changement de niveau de flamme, il faut attendre 5 secondes de stabilisation de la veilleuse et vérifier visuellement la présence de la flamme.

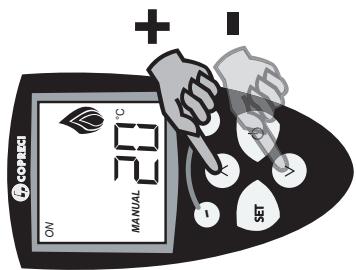

ALLUMAGE DU BRULEUR: schéma «Argos Me1.1»

Lorsque la veilleuse est stabilisée, appuyer sur les boutons (HAUT) pour augmenter le début de gaz et sur (BAS) pour diminuer le début.

Il y a 3 niveaux de gaz.

Il est recommandé que le niveau de flamme soit au maximum pour effectuer l'allumage du brûleur.

Après 3 allumages successifs infructueux, le foyer se met en sécurité.

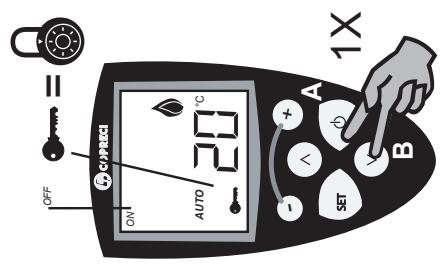

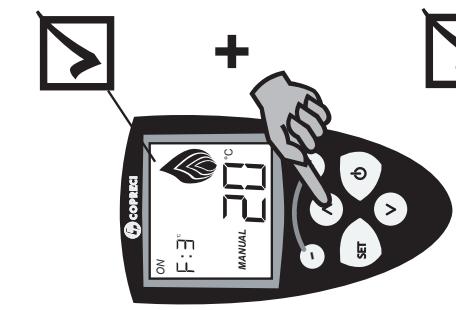

PASSAGE AU MODE THERMOSTATIQUE : schéma «Argos Me 2.2 et 2.3»…

Pour passer au mode 'thermostatique', on appuie 2 fois sur le bouton de gauche (SET), puis on désigne la température voulue par les boutons plus et moins.

L'information de température permettant la régulation de l'appareil se fait toutes les 6 minutes.

Il est conseillé de ne pas laisser la télécommande trop près du foyer dans ce mode. En effet, la température à proximité du foyer n'est pas représentative de la température ambiantede la pièce. Placer plutôt la télécommande à un endroit où vous puissez la température programmée.

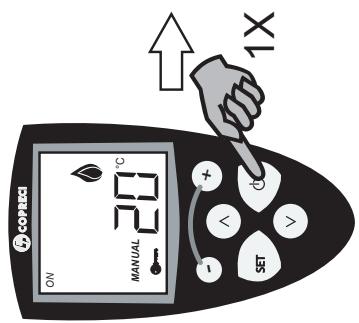

PASSAGE AU MODE MANUEL : schéma «Argos Me 2.4»

Pour repasser au mode 'manuel', on appuie 2 fois sur le bouton de gauche (SET), puis on sélectionne le niveau souhaité par les boutons plus et moins.

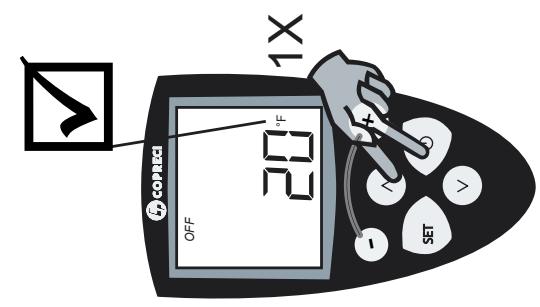

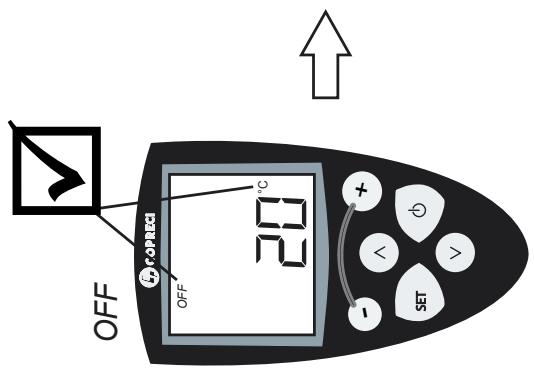

CHANGEMENT D'UNITE DE TEMPERATURE : schéma «Argos IT.2»

Pour passer de Fahrenheit en Celsius, il faut d'abord mettre en mode OFF puis, pousser sur POWER. Attendre que ON clignote puis simultanément sur POWER et HAUT.

GESTION VENTILATION :

La ventilation démarre après environ 15 minutes de fonctionnement du foyer. Lorsque celui-ci a atteint une certaine température.

Dès que le ventilateur a démarré, vous pouvez régler le début de celui-ci à l'aide de la télécommande.

10 Anomalies de fonctionnement

ANOMALIES	REMEDES
La ventilation ne fonctionne pas	Attendre que l'appareil soit à température - Vérifier la mise sous tension - Vérifier (et remplacer) le fusible - Vérifier (et remplacer) le thermocontact de sécurité
La ventilation fonctionne mais le débit est faible	- Nettoyer ou remplacer les filtres / grille d'aspiration - Nettoyer les aubes de la turbine
La ventilation fonctionne mais le débit est faible	- Vérifier le raccordement cheminée - Vérifier l'étanchéité - Vérifier que le conduit est bien dégagé

Notice d'installation

BODART &GONAY

Attention: Enlevez la notice du foyer et remettez-la au client, accompagnée des instructions nécessaires (explications et démonstrations).

• Notre fournisseur est le SPECIALISTE que BODART & GONAY a besoin pour le représenter dans votre région. Pour toute SéCURITÉ et toute SATISFACTION, nous vous conseillons de lui confier la réalisation de la vente installation.
• Vérifier si votre appareil est monté pour le type de gaz utilisé (l'appareil peut être monté pour le gaz naturel ou le propane).
• Avant l'installation, vérifier que les conditions de distribution locale (l'identification de la catégorie de gaz et de la pression) et les réglages de l'appareil sont compatibles.
• En cas d'utilisation au LPG, vérifier que le détendeur donne la bonne pression, c'est à dire 37mbar.
• Tout installateur voulant transformer un appareil d'une catégorie de gaz à une autre DOIT prendre contact avec le fabricant.
• Cet appareil doit être installé en respectant la réglementation en vigueur. Nous vous recommandons de vous conformer aux diverses législations locales d'installation pour l'appareil ventouse.
• Le raccordement de l'Argos foyer gaz ventouse doit être fait par un installateur/agréé et être conforme à la norme NBN D51/003 ou la NBN D51/006 LPG ainsi que la norme NBN 61-002 pour la Belgique et à la norme NFD 35-377 ou au Document Technique Unifié (DTU P45-204) pour la France.
• Si votre cheminée a desservi précédemment un autre appareil de chauffage ou de cuisine, il faut la faire ramoner avant de placer le conduit de cheminée. Le conduit de fumée et son raccordement au foyer doivent être étanches et propres. La cheminée doit être réalisée avec le:

conduit «ONTOP» système US 130-200

ou le conduit «POUJOULAT» 130-200 EI

Seuls les montages repris au paragraphe «montage cheminée» sont autorisés.

• Ne placer le limitateur de tirage que si on a une différence de longueur verticale de plus de 3 m par rapport à la longueur horizontale.
• Les bûches (en option) doivent être étendues à plat sur le lit de «charbon» (gravier).
• Notre appareil a été réglé correctement en usine et y a été scellé. Si, suite à des circonstances locales, il y a lieu de faire un ajustage, celui-ci ne peut se faire que par l'installateur agréé. Toute intervention faite par l'usager entraîne ipsofacto le retrait de la garantie.
• Prévoir la tuyauterie d'arrivée de gaz (sortie 1/2 "femelle) sur la droite de l'appareil à l'intérieur en respectant les règles de la NBN 54/003 ou NBN D51/006.
• Nettoyer les conduites de gaz avant le raccordement de l'appareil.
• Pour l'entrée d'air de la ventilation de 450m³/h, il faut prévoir dans la maçonnerie un passage de minimum 600cm² sans filtre, ou de minimum 900cm² avec un filtre à poussières. Pas de prise d'air par le dessous. Pour amener de l'air de la pièce au ventilateur.
• Lors de l'installation du foyer avec la ventilation de 450m³/h, il est possible d'utiliser les conduits d'air chaud. Dans ce cas, l'emploi de grilles de reprise d'air ou d'arrivée d'air extérieur de sections au moins équivalentes à celles des grilles d'aspiration est très important pour ne pas mettre la pièce en dépression.

Utilisation

• Vérifier qu'il y a toujours 1 cm entre la porte et la maçonnerie.
• Éloigner de l'appareil tous les objets facilement inflammables (tissus nylon, liquides inflammables, etc...). Les éléments de mobilier doivent être tenus à une distance minimum d'1 m de l'appareil.
• ATTENTION : les enfants et les personnes ne connaissant pas le fonctionnement doivent s'abstenir de toute manipulation de l'Argos Gaz ventouse. Si nécessaire, il y a lieu de prévoir une protection supplémentaire pour éviter, par exemple, aux enfants de toucher l'appareil.
• Toutes les parties visibles doivent être considérées comme surface de chauffe active et ne peuvent donc pas être touchées en fonctionnement, au risque de se brûler.
• Il est interdit d'utiliser l'appareil avec la vitre endommagée ou sans porte.
• La ventilation doit toujours fonctionner. Si ce n'est pas le cas, un thermocontact entraîne la mise en sécurité du foyer.
• Placer le limiteur de tirage, uniquement, si on a une différence de longueur verticale de plus de 3 m par rapport à la longueur horizontale.

Premier FEU

• Au premier allumage (début de saison ou nouvelle installation), il est possible que la présence d'air dans la conduite de gaz perturbe la détection de flamme. Dans ce cas il suffit de redémarrer quelques fois l'appareil (pour purger la conduite), il faut impérativement ouvrir la porte après chaque tentative d'allumage infructueuse, afin d'éviter l'accumulation de gaz dans la chambre de combustion.
• Il faut attendre 5 secondes de stabilisation de la veilleuse et vérifier visuellement la présence de la flamme, avant l'allumage du brûleur. De plus, il est recommandé que le niveau de flamme soit au maximum pour effectuer l'allumage du brûleur.
• Veillez à bien nettoyer la vitre avant et après la première mise à feu du foyer pour éviter l'agglomération de particules sur la vitre.
• Après 2 heures de chauffe, mettre l'appareil à l'arrêt, laisser refroidir, ouvrir la porte pour enlever le dépôt blanchâtre sur la vitre à l'aide d'un chiffon humidifié, ensuite refermer la porte.
• Le premier feu réalise la cuisson de la peinture, ce qui provoque un dégagement de fumée :

- Aérez la pièce. - Ne pas toucher la peinture jusqu'à ce que le foyer soit refroidi car elle se ramolit à la première cuisson.

ATTENTION! Après 3 allumages infructueux, il y a une mise en sécurité de 5 minutes.

2 Montage de la cheminee

• Les seuls conduits autorisés sont :

Ontop system US dia 130/200 ou Poujoulat 130/200 EI

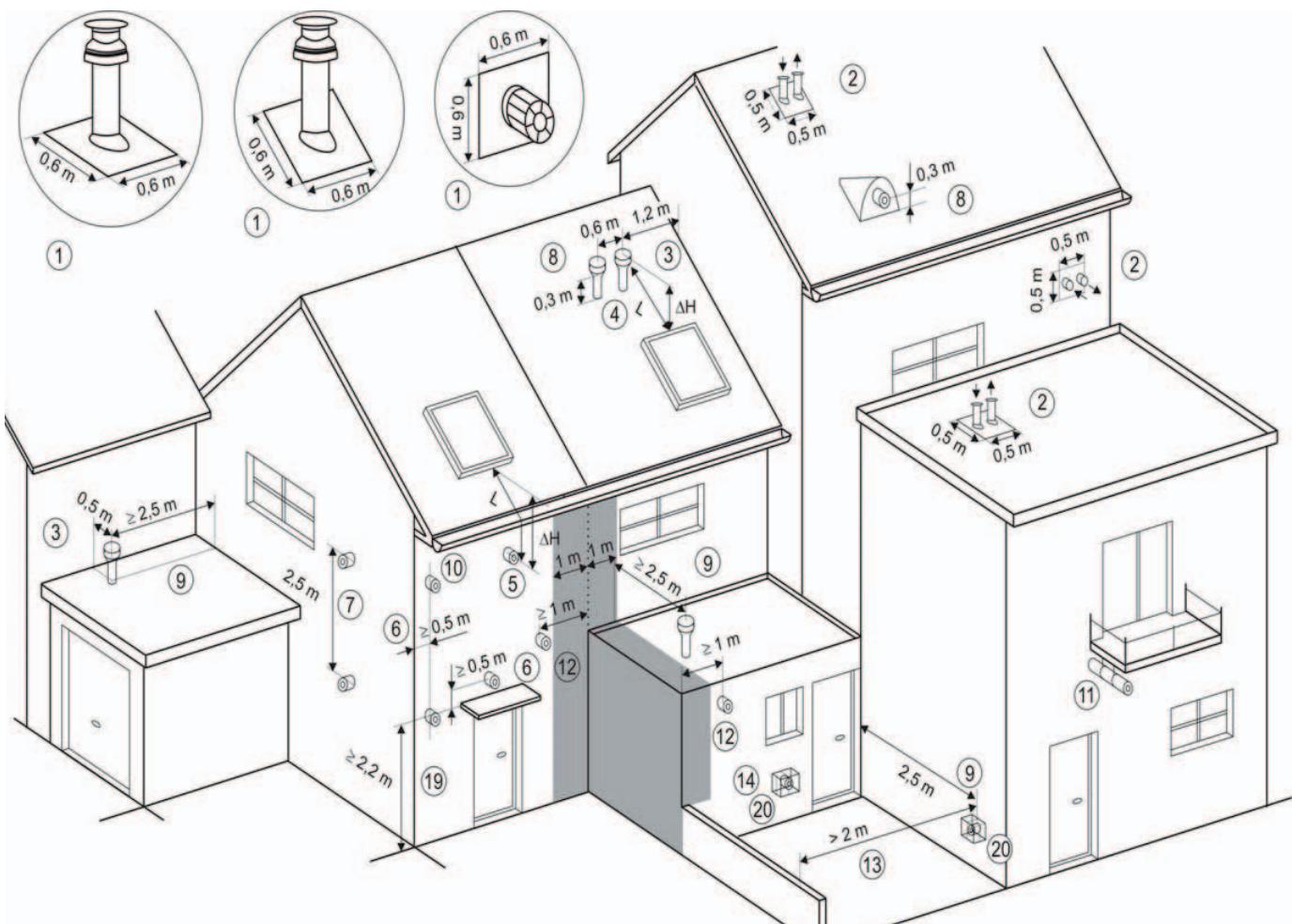

• La sortie de gaz doit être protégée mécaniquement par un grillage si elle se trouve à moins de 2.2m du sol.
• TOUTE PARTIE ACCESSIBLE DU CONDUIT DOIT ETRE PROTEGEE POUR EVITER Toute

BRULURE. Les règles de la DTU.24.2.2 française et de la norme NBN 61-002 belge sont de rigueur pour éviter tout risque d'incendie.

• Les longueurs minimales et maximales doivent respecter le graphique ci-après

Par mètre horizontal supplémentaire, ajouter 1 mètre de buse verticale.

Par coude de supplémentaire, ajouter 1 mètre de buse verticale.

Par coude de supplémentaire, ajouter 0,5 mètre de buse verticale.

• Ne placer le limitateur de tirage que si on a une configuration de cheminée avec une différence entre la hauteur de buse et la longueur horizontale de plus de 3 m (verticale).

Catégorie C31S

Il faut utiliser un conduit de cheminée propre, étanche et de section au moins équivalente à un diamètre 200 pour le Cosmos 145 et l'Argos et un diamètre 150 pour les Cosmos 100, Hélios et Solaris.

L'élément «cheminée existante» fait partie intégrante de l'installation, il y a donc lieu d'en tenir compte au même titre qu'une buse rigide pour les règles concernant les hauteurs et les longueurs acceptables.

Les raccordements en bas et en haut du conduit doivent se faire avec les pièces livrées par les fabricants que nous recommandons et doivent également garantir une bonne étanchéité.

L'installation doit se faire par un installateur compétent.

3 Installation et raccordement du FOYER

• Prévoir l'arrivée de gaz sur la droite de l'appareil.
• Nettoyer les conduites de gaz avant le raccordement de l'appareil.
• Il est conseillé de placer sur la conduite avant l'appareil un contrôle gaz accessible et nettoyable.
• Placer l'Argos dans la niche ventilée.
• Connecter le conduit de cheminée par l'extérieur du foyer (conduit «ONTOP» ou «POUJOULAT»).

Attention : les températures de parois extérieures du conduit de cheminée peuvent atteindre 200°C

Par conséquent, aucun matériau combustible ne peut être utilisé à proximité de celui-ci sans utiliser des protections déquates.

EVITER TOUT ESPACE CLOS LE LONG DU CONDUIT (FAUX PLAFOND,...) CE QUI CREERAIT UNE ACCUMULATION DANGEREUSE DE CHALEUR.

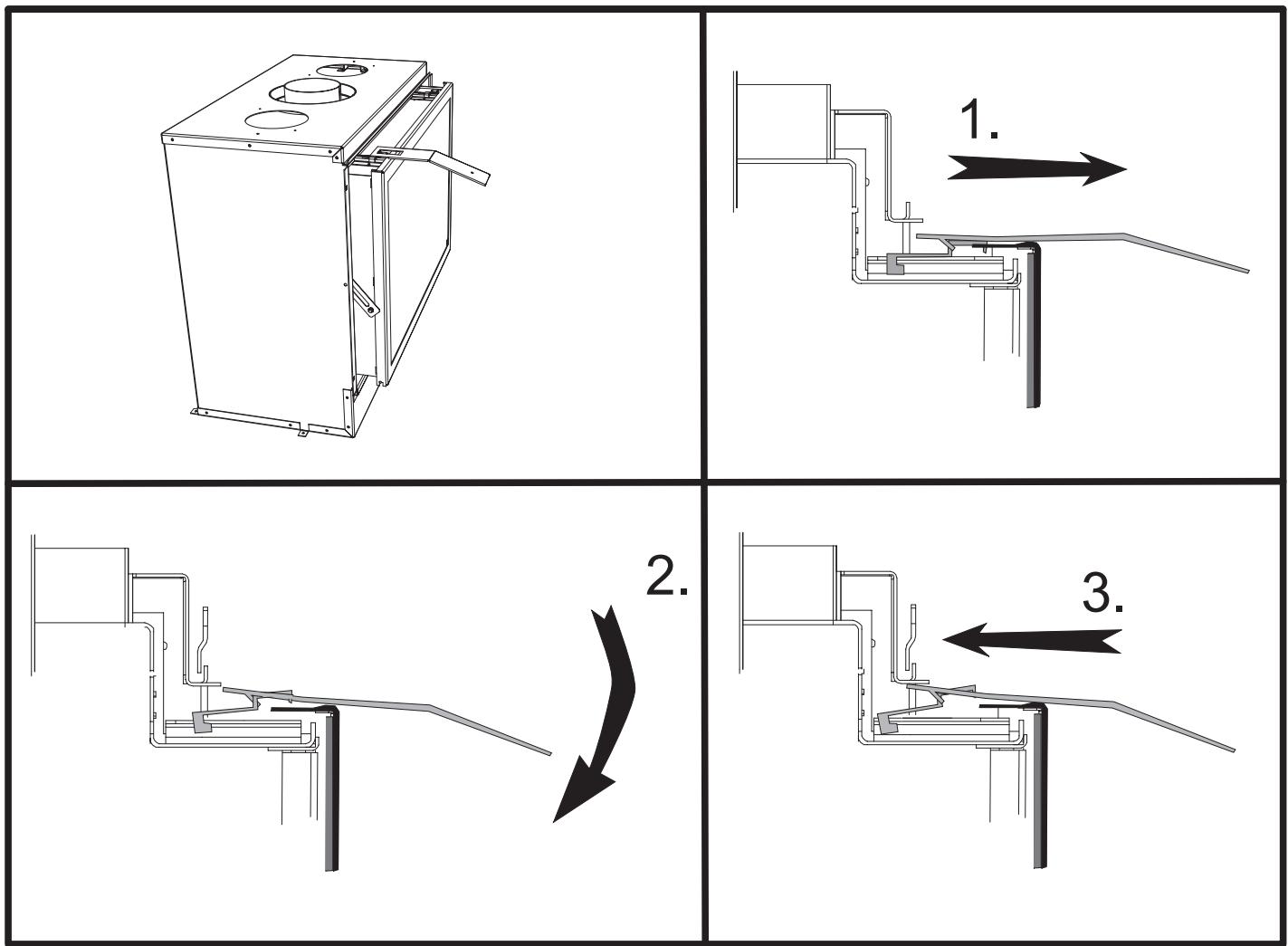

• Ouvrir la porte à l'aide de l'outil (le retirer lors de l'utilisation du foyer).

• Enlever le support pierres, le brûleur.
• Enlever la trappe de droite (raccordement gaz).
• Raccorder le tube de raccordement à la canalisation de gaz (sur la droite de l'appareil) (1/2″gaz). Les conduites de gaz doivent être exempt

Raccorder le transfo.

• s dans un endroit accessible extérieur à l'appareil.
• ection de flamme. Dans ce cas il suffit de redémarrer quelques fois l'appareil (pour purger la conduite), il faut impérativement ouvrir la porte après chaque tentative d'allumage infructueuse.
• essive selon le modèle du foyer). L'orifice de sortie de la flamme de la veilleuse NE POT ETRE BLOQUEE PAR LES CAILLOUX.
• Fermer la porte à l'aide de l'outil.
• Tester quelques fois l'allumage, vérifier la propagation régulière de la flamme. Replacer les cailloux si nécessaire.

Allumage de l'appareil : vérifier la présence de flamme à la veilleuse et attendre minimum que le dessin petite flamme ne clignote plus avant tout allumage du brûleur.

• APRES verification du fonctionnement correct de l'appareil, fermer la cheminée et terminer l'encastrement.

Placement de ventilation

La ventilation s'introduit par l'intérieur, il faut :

1. Retirer les pierres si celles-ci sont déjà en place.
2. Retirer le support pierre ainsi que les brûleurs.
3. Dévisserez la grande trappe (elle avec injecteurs et veilleuse).
4. Placer le ventilateur à l'intérieur du foyer en vous aidant des silentblocs pour le localiser. Attention:
5. au cable d'alimentation qui peut soit se brancher à l'intérieur du foyer, soit en dessous en le faisant passer par le trou prévu à cet effet.
6. au sens de montage du ventilateur! Soufflerie orientée vers l'arête.
7. REPLACER la trappe, brûleurs, support pierres et pierres.
8. Refermer la porte.

Arrivée électrique -> Thermocontact -> ventilateur

Remarque: - le ventilateur peut être monté par le dessous du foyer. Introduire le ventilateur par le trou inférieur. Localiser celui-ci au moyen des silentblocs dans les quatre logements prévus à cet effet. Attention au passage du câble électrique.

• Un thermocontact permet de démarrer la ventilation lorsque l'appareil est chaud et de la couper lorsque celui-ci se refroidit.

Argos Optifire

4 Changesment de l'injecteur GN en LPG

• Réaliser les 5 premières étapes du démontage de la trappe
• Retirer l'injecteur principal et la cage de projection veilleuse
• Remplacer l'injecteur principal
• Dévisser l'écrou se situant à la base de la veilleuse afin de libérer le tuyau d'alimentation en gaz de la veilleuse
• Remplacer l'injecteur de la veilleuse
• Remonter le tout

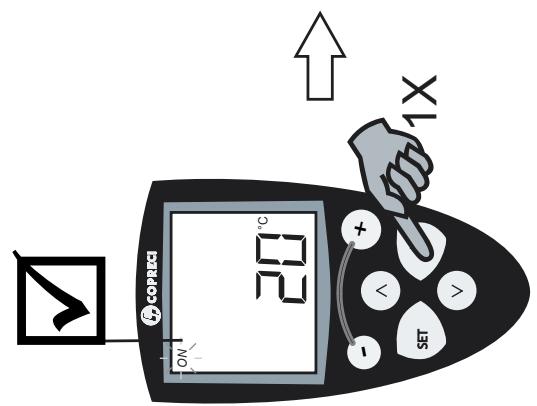

Important : mise en garde !

L'opération d'initialisation ne doit être effectuée que par une personne

compétente. Et ne doit être exécutée que dans de rares cas.

De plus, elle nécessite une intervention au niveau de la télécommande ainsi que dans l'appareil.

Pour enlever la trappe du foyer (si nécessaire) : d'abord enlever le cache (A) et débrancher la fiche (B) de la carte de ventilation (C).
