BODART & GONAY PHENIX 850 - Cheminée insert BODART & GONAY - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Chauffage au bois
Caractéristiques techniques principales	Poêle à bois avec rendement élevé, conçu pour un chauffage optimal des espaces.
Alimentation électrique	Non applicable (fonctionne sans électricité)
Dimensions approximatives	Largeur : 60 cm, Hauteur : 110 cm, Profondeur : 50 cm
Poids	150 kg
Compatibilités	Compatible avec divers systèmes de chauffage central et conduits de cheminée standards.
Type de batterie	Non applicable
Tension	Non applicable
Puissance	8 kW
Fonctions principales	Chauffage de l'espace, ambiance chaleureuse, faible consommation de bois.
Entretien et nettoyage	Nettoyage régulier du foyer et des conduits, vérification annuelle par un professionnel.
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des distributeurs agréés.
Sécurité	Conforme aux normes de sécurité en vigueur, équipé de dispositifs de sécurité intégrés.
Informations générales utiles	Vérifiez la compatibilité avec votre installation existante avant l'achat.

FOIRE AUX QUESTIONS - BODART & GONAY PHENIX 850 BODART & GONAY

Comment allumer le poêle BODART & GONAY PHENIX 850 ?

Pour allumer le poêle, ouvrez la trappe de chargement, ajoutez des bûches sèches, puis utilisez du papier journal pour allumer le feu. Assurez-vous que le tirage de la cheminée est ouvert.

Que faire si le poêle fume à l'intérieur ?

Si le poêle fume à l'intérieur, vérifiez que le conduit de cheminée n'est pas obstrué. Assurez-vous également que le tirage est suffisant et que le feu est bien alimenté en air.

Quelle est la puissance nominale du BODART & GONAY PHENIX 850 ?

La puissance nominale du BODART & GONAY PHENIX 850 est de 8 kW.

Comment nettoyer le verre de la porte du poêle ?

Pour nettoyer le verre, utilisez un nettoyant pour vitres résistant à la chaleur ou un mélange de cendres et d'eau. Appliquez avec un chiffon doux et essuyez jusqu'à ce que le verre soit propre.

Quelle est la capacité de chargement du BODART & GONAY PHENIX 850 ?

Le BODART & GONAY PHENIX 850 a une capacité de chargement d'environ 50 cm de longueur pour les bûches.

Que faire si le poêle ne chauffe pas correctement ?

Si le poêle ne chauffe pas correctement, vérifiez que le tirage est suffisant, que le combustible est de bonne qualité et que le conduit de cheminée est dégagé.

Comment régler l'air primaire et secondaire ?

Utilisez les manettes situées sur la partie avant du poêle pour ajuster l'air primaire et secondaire. Ajustez-les en fonction de la combustion souhaitée.

Quelle est la fréquence d'entretien recommandée ?

Il est recommandé de faire un entretien complet du poêle au moins une fois par an, y compris le nettoyage du conduit de cheminée.

MODE D'EMPLOI BODART & GONAY PHENIX 850 BODART & GONAY

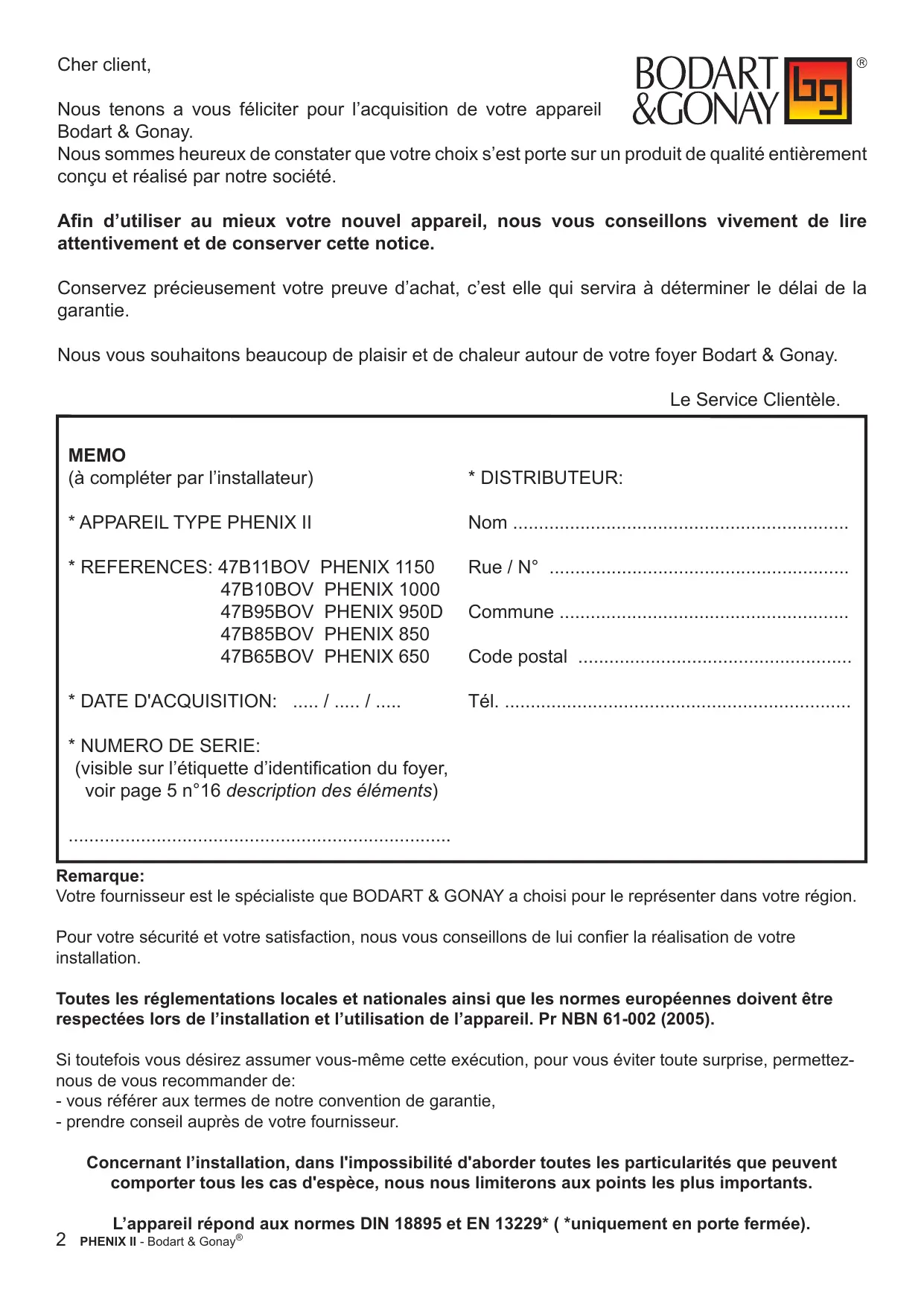

Cher client, Nous tenons a vous féliciter pour l’acquisition de votre appareil Bodart & Gonay. Nous sommes heureux de constater que votre choix s’est porte sur un produit de qualité entièrement conçu et réalisé par notre société. Afin d’utiliser au mieux votre nouvel appareil, nous vous conseillons vivement de lire attentivement et de conserver cette notice. Conservez précieusement votre preuve d’achat, c’est elle qui servira à déterminer le délai de la garantie. Nous vous souhaitons beaucoup de plaisir et de chaleur autour de votre foyer Bodart & Gonay. Le Service Clientèle. MEMO (à compléter par l’installateur)

• NUMERO DE SERIE: (visible sur l’étiquette d’identification du foyer, voir page 5 n°16 description des éléments) Remarque: Votre fournisseur est le spécialiste que BODART & GONAY a choisi pour le représenter dans votre région. Pour votre sécurité et votre satisfaction, nous vous conseillons de lui confier la réalisation de votre installation. Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l’installation et l’utilisation de l’appareil. Pr NBN 61-002 (2005). Si toutefois vous désirez assumer vous-même cette exécution, pour vous éviter toute surprise, permetteznous de vous recommander de: - vous référer aux termes de notre convention de garantie, - prendre conseil auprès de votre fournisseur. Concernant l’installation, dans l'impossibilité d'aborder toutes les particularités que peuvent comporter tous les cas d'espèce, nous nous limiterons aux points les plus importants.

L’appareil répond aux normes DIN 18895 et EN 13229* ( *uniquement en porte fermée). PHENIX II - Bodart & Gonay®

1.1. Description des éléments 1.2. Fonctionnement de la clé automatique 1.3. Ouverture - fermeture du foyer 1.4. Conduit du feu

1.4.3. Allure réduite

1.4.4. Allure maximum

ATTENTION 1.5. Option: Ventilateur et variateur de vitesse

4. Anomalies de fonctionnement

4. Amenée d’air extérieur

5. Circuit d’air de convection

7. Pièces de rechange

2.1. Foyer 2.2. Ventilation 2.3. Cadre 2.4. Kit Pieds 5.1. Conduit d’air 5.2. Convection naturelle 5.3. Convection forcée 6.1. Placement du foyer 6.2. Ventilateur et variateur (option) 6.3. Cadre (option) 6.4. Placement des pieds

1. Il est absolument impératif que le foyer soit parfaitement de

niveau (références: côté avant et bord avant corps de chauffe).

2. Dévisser les 2 vis de la façade avant et enlever celle-ci.

3. Couper le collier-colson qui se trouve autour du contrepoids et de

4. Vérifier le bon fonctionnement de la porte (ouverture latérale, montée

5. Ouvrir les sorties d’air chaud et éventuellement les entrées d’air

chaud pour une convection naturelle (voir page 19 & 20). 6.Après le raccordement de la cheminée, nous vous conseillons de mettre à feu le Phénix (porte ouverte et porte fermée) avant fermeture de la cheminée décorative.

7. Il est possible de sortir les caches de finition pour faciliter la pose de finition de la cheminée

décorative. Toujours enlever ou mettre les caches de finition porte descendue! ~ Il est impératif que les caches latéraux restent toujours démontables.

OK! Cet appareil brûle du bois (sec) en bûches ainsi que des bûches de copeaux de bois compressés. Ne pas charger trop de bois en une fois. Il est également possible d’utiliser des briquettes. En aucun cas cet appareil ne peut être utilisé comme incinérateur!

4. Le premier feu réalise la cuisson de la peinture, ce qui provoque un

dégagement de fumée. Aérez la pièce ! Ne pas toucher la peinture tant que le foyer n’est pas refroidi car dans un premier temps, elle se ramollit, pour après durcir définitivement.

1. Ventilateur et variateur: Doit être en fonctionnement s’il y a du feu dans

le foyer. voir installation page 22.

2. Cadre: Installation du cadre avant maçonnerie! voir installation page 23.

1.Utilisation: 1.1. Description des éléments

3. Façade de carrosserie.

5. Transmission de la clé automatique.

6. Clapet de la clé automatique.

7. Plaques de paroi.

8. Plaques de fond latérales.

10. Maintien plaque vermiculite.

11. Répartiteurs d’air

16. Etiquette d’identification du foyer.

2. Air secondaire de désenfumage et

3. Section du passage des fumées

équivalente aux sections d’entrées d’air primaire et secondaire.

4. Entrée d’air porte ouverte.

5. Section de passage des fumées

équivalente à la section de sortie du foyer. Remarque: Basculement automatique de la clé, dès qu’on lève la porte.

1.3. Ouverture - fermeture du foyer

1.4. Conduite du feu La qualité du bois est primordiale pour le fonctionnement optimal du foyer (rendement et puissance de chauffe, propreté de la vitre). Un bois de qualité est : - un bois sec ayant séché au moins 2 ans sous abri ventilé. OK! - privilégier les bûches de feuillus au détriment des résineux ayant tendance à brûler vite en produisant beaucoup de suie. Par ordre de préférence : le charme, le hêtre, le chêne... - il est possible d’utiliser aussi des bûches de copeaux de bois compressés ainsi que des briquettes. Une charge de bois excessive entraîne: - une diminution du rendement et une augmentation de la consommation de bois. - une importante perte de chaleur par la cheminée. - un vieillissement prématuré du foyer.

• Placer le doseur d’air en ouverture maximum (vers la droite)
• Déposer allume-feu ou papier journal chiffonné, vers l’avant. Compléter avec du petit bois d’allumage, au milieu. L’utilisation de liquides inflammables est interdite. Déposer 2-4 bûches fendues (selon la taille) à l’arrière.
• Mettre à feu et descendre la porte à 4-5 cm du bas. Pour éviter la condensation des fumées sur la vitre et faciliter le démarrage, il faut laisser la porte entrouverte pendant l’allumage (+/- 4-5 cm avant la fermeture complète). Il est interdit d’utiliser cette position (+/- 4-5 cm avant la fermeture complète) en permanence, sous peine d’endommager la porte.

• Dès qu’il y a de belles flammes et que la vitre est chaude, fermer complètement. Il est impératif d’utiliser la ventilation si celle-ci est installée. Pour éviter de souffler de l’air froid , démarrer la ventilation 10 à 15 minutes après l’allumage. Pour le PHENIX 950DF: entrouvrir les 2 portes et veuillez à faire un feu assez vif et fort.

1.4.3. Allure réduite

La charge maximale autorisée en une fois en allure réduite (doseur d’air fermé) est de 10 kg pour PHENIX 1000/1150/950DF, PHENIX 850 et 7 kg pour le PHENIX 650. Choisissez de préférence des bûches de très grosse section. Une telle charge ne peut être utilisée qu’à une allure réduite (doseur d’air fermé), afin d’obtenir un feu de longue durée. L’empilement parallèle des bûches favorise un feu de longue durée. Rechargez lorsqu’il ne reste que des braises, juste après la disparition des dernières flammes. REM.:

• Il faut impérativement un lit de braises important pour entamer une combustion ralentie, ce type de combustion donne de très mauvais rendement et pollue.
• L’utilisation permanente en allure réduite peut, par condensation, provoquer une accumulation de suies dans la cheminée donc, un risque de feu de cheminée et favorise le salissement de la vitre.

1.4.4. Allure maximum

La charge maximale autorisée en allure maximum (doseur d’air ouvert) est de 6 kg/heure pour PHENIX 1000/1150/950DF, 5 kg/heure pour PHENIX 850 et 3 kg/heure pour le PHENIX

650. C’est avec un feu dynamique suffisament approvisionné en bois sec, que l’on obtient le meilleur

rendement, un intérieur propre et une vitre propre. Veillez à bien descendre la porte, afin de la fermer complètement et ainsi commander la clé automatique.

Afin de constituer une réserve de braises suffisante à la poursuite de la combustion en feu ouvert, il est recommandé de débuter porte fermée, pour que le foyer soit chaud et la combustion du bois bien lancée. Pour de belles flammes, empiler 2-3 bûches en quinconce. A chaque rechargement, si le bois n’est pas suffisamment sec, il peut se produire des émissions importantes de fumées. Dans ce cas, il est conseillé de fermer momentanément la porte. PHENIX II - Bodart & Gonay® 7 REM.:

• Eviter le fonctionnement feu ouvert lors de conditions atmosphériques défavorables (basse pression et humidité élevée) refoulement possible ! *Attention ! Pour le PHENIX 950DF n’ouvrir qu’une seule porte à la fois ! Dans certaines conditions de tirage, il se peut qu’une odeur de fumer se fasse sentir du coté de la vitre fermée, dans ce cas, il vaut mieux garder momentanément les 2 portes fermées. ATTENTION! Durant le fonctionnement du foyer, et même s’il n’y a plus de flammes, certaines parties accessibles de l’appareil sont à des températures très élevées. Ne pas laisser des enfants sans surveillance à proximité du foyer.

1.5. Option: Ventilateur et variateur de vitesse. MAX. OFF= O MINI.

2.1. Entretien courant - Enlever l’excès de cendres et, si possible aspirer les cendres du répartiteur d’air et du doseur d’air. - Si la ventilation est munie d’un filtre à poussière, il doit être nettoyé régulièrement. - Pour nettoyer la vitre, ouvrez latéralement la porte en procédant de la façon suivante: OUVERTURE

FERMETURE ATTENTION ! - Ne pas nettoyer une vitre chaude. - Vaporisez le produit* au centre de la vitre, ensuite étalez le produit avec un chiffon ou un papier absorbant. - Ne pas utiliser d’élément abrasif, ni de produits acides sur le screen ( partie noire de la vitre ). - Ne pas utiliser d’eau et/ou de produits nettoyants sur les parties peintes. *nous vous conseillons l’utilisation du produit de nettoyage «BG Clean», disponible chez votre distributeur. «BG Clean» est exempt de soude caustique et est biodégradable. PHENIX II - Bodart & Gonay®

PLAQUES EN VERMICULITE ET BRIQUES REFRACTAIRES

La vermiculite est une roche minérale naturelle (sans amiante) retravaillée et parfaitement recyclable. Ces plaques isolantes résistent à de très hautes températures. Les plaques en vermiculite ne supportent pas l’eau, d’où la neccessité d’avoir un chapeau sur la cheminée. Une plaque ou une brique fendue peut toujours jouer son rôle protecteur. Cependant, un morceau manquant entraînera le remplacement pour conserver une protection efficace de la chambre de combustion. Les plaques et les briques sont des pièces d’usure facilement remplaçables individuellement. Il est conseillé de changer une pièce trop abîmée. Les pièces de fond peu- vent-être retournées. RAMONAGE Faites ramoner au minimum 1 fois l’an, non seulement pour rester dans la légalité, mais aussi par souci de sécurité. Si vous devez enlever la clé procèder comme suit: Phénix 1150

1. Dévissez complètement

une des 2 vis du support de clapet et partiellement la seconde.

2. Faire pivoter le support

3. Enlever le clapet en le

dégageant des 2 axes.

4. Fermer le doseur d’air.

5. Fermer la porte du foyer.

1. Enlever la goupille du levier actionnant

2. Enlever le clapet.

3. Fermer le doseur d’air.

4. Fermer la porte du foyer.

1. Repèrer la pièce grisée.

2. La soulever et la faire

3. Descendre la pièce et la

4. Fermer le doseur d’air.

5. Fermer la porte du foyer.

PHENIX II - Bodart & Gonay® Après retombée des poussières:

1. Ouvrir doucement la porte latéralement (comme pour le

nettoyage de la vitre).

2. Récolter les poussières dans le foyer et sur le cadre de

fixation du clapet. REM.: Profitez du ramonage pour contrôler l’état de la cheminée et du raccordement. GRAISSAGE En usage fréquent, il est souhaitable de graisser les arbres de guidage uniquement avec de la graisse haute température au silicone (graisse haute température Bodart & Gonay disponible en petit conditionnement chez votre revendeur). NE PAS UTILISER D’ AUTRES GRAISSES. En effet, soumises à des températures élevées, celles-ci se dessécheront et provoqueront un blocage du chariot. Nettoyer les surfaces, avant d’appliquer la graisse.

PEINTURE DES PARTIES METALLIQUES

Ne pas utiliser d’eau et/ou de produits nettoyants sur les parties peintes. Les endroits souillés peuvent être restaurés au moyen de peinture spéciale haute température B&G en aérosol qui est disponible chez votre distributeur. VENTILATEUR (OPTION, démontage: voir notice installation p.22). Déposez et débranchez le ventilateur, nettoyez les aubes des turbines avec un pinceau (l’air comprimé est proscrit).

- 6 ans de garantie sur: la structure générale - 2 ans de garantie sur: pièces amovibles - 1 an de garantie sur: ventilateur et variateur de vitesse - pas de garantie sur: vitre, plaques de vermiculite RESERVES Bodart et Gonay se réserve le droit de modifier ses appareils, catalogues, notices d’utilisation, indépendamment, à tout moment, et sans préavis. La validité de la garantie est annulée en cas de non-respect des impératifs et recommandations de la présente notice. Les interventions sous garantie seront exclusivement assurées par l’intermédiaire du distributeur sur présentation de la facture d’achat. Les pièces ne seront délivrées qu’en échange des pièces défectueuses. EXCLUSION Sinistres, avaries et dysfonctionnements liés à:

une inadéquation entre la puissance nominale de l’appareil et le besoin calorifique du local; une installation ou des raccordements incorrects; un tirage insuffisant ou exagéré; une utilisation abusive; des combustibles incompatibles, destructifs et/ou humides (bois traités...); des consommations supérieures aux limites d’utilisation; une insuffisance d’entretien; un emploi de composants électriques et électroniques non agréés par Bodart et Gonay; toute modification, transformation interne du foyer; transports et installation. Frais de transport et emballage. Tous frais non acceptés préalablement par Bodart & Gonay. Frais conséquents à la non-utilisation de l’appareil. PHENIX II - Bodart & Gonay®

4. Anomalies de fonctionnement

- Mauvaise étanchéité de la porte (vérifier le réglage de la porte). - Bois trop humide. - Allure du feu trop faible. - Tirage inadéquat, trop ou trop peu FEU ‘PARESSEUX’ - Doseur d’air insuffisamment ouvert - Trop de cendres dans le fond du foyer - Arrivées d’air partiellement bouchées - Bois trop humide et/ou mal organisé. Sans refoulement en porte ouverte Avec refoulement en porte ouverte - Bois trop humide ou de trop forte section - Tirage trop faible (mauvaises conditions climatiques...) - Conduit cheminée inadapté Vérifier si le feu ne fonctionne pas mieux, avec une fenêtre grande ouverte et la hotte de la cuisine coupée (s’il y en a une). Voir p20. - Doseur d’air trop ouvert - Trop grande charge de bois et/ou trop petit calibre de bois - Tirage trop important BRUIT DE PASSAGE D’AIR EN BAS DE PORTE

ET/OU ALLURE REDUITE IMPOSSIBLE OU

ENCORE TREMBLEMENT DE VITRE

- Tirage trop important - Vérifier le positionnement et la fermeture de la vitre et de la porte. - Vérifier les circuits d’air (p20).

PERTURBATIONS D’ALLURES LIEES AUX

CONDITIONS ATMOSPHERIQUES - Cheminée trop sensible au vent - Souche et coiffe à modifier

LA PORTE FONCTIONNE AVEC BRUITS

VIBRATIONS - Manque de graissage des arbres, utilisation de la graisse silicone haute température. - Réglage de la porte à adapter

REFOULEMENT PORTE RELEVEE

- Mauvaises conditions atmosphériques - Tirage trop faible, cheminée trop sensible - Trop grosse quantité de bois en une fois - Bois trop humide - Blocage de la clé, relever complétement la porte et actionner la clé manuellement (avec l’outil de levage de porte). Ventilateur / ventilation

La tension n’arrive plus au moteur La tension arrive au moteur, mais le moteur ne démarre pas - Vérifier (rétablir) l’alimentation, le câblage - Vérifier (remplacer) le fusible variateur - Vérifier (remplacer) le variateur - Vérifier (remplacer) le condensateur - Vérifier (remplacer) le ventilateur

LA VENTILATION FONCTIONNE MAIS LE

- Le filtre à poussières est colmaté - Les aubes de la turbine sont chargées de poussière accumulée

DEBIT MINIMUM NON ADEQUAT

- Régler la tension de sortie minimale du variateur REM.:En cas de FEU DE CHEMINEE, fermer immédiatement la porte et le doseur d’air. Ainsi que le modérateur de tirage s’il y en a un.

1. Caractéristiques L’appareil répond aux normes DIN 18895 et EN 13229* ( *uniquement en

porte fermée). PHENIX II - Bodart & Gonay®

Recommandations Pr NBN 61-002 Le conduit de cheminée doit être construit selon les règles de l'art dont voici les plus importantes: - Hauteur minimale (distance entre raccordement et dessus de souche) sera de 5 m pour un foyer pouvant fonctionner en porte ouverte. - Section Phénix 1000/1150/950D: 490 cm² (∅ 25 cm) à 400* cm² Phénix 850: 490 cm² (∅ 25 cm) à 315* cm² (∅ 20 cm) Phénix 650: 314 cm² (∅ 20 cm) à 254* cm² (∅ 18 cm) 5m idéale

modérateur conseillé Tirage idéal entre 15 et 20 Pa *la section de la cheminée peut-être diminuée jusqu’à cette valeur dans le cas d’une cheminée droite, isolée, sans changement de section avec sortie de cheminée hors des zones d’in fluence des vents. On veillera cependant à effectuer cette diminution de section le plus haut possible (par exemple: diminuer la section au niveau du raccordement au plafond). - Le conduit doit être isolé thermiquement. - La sortie de la cheminée (souche) et son emplacement sont très importants, il faut absolument que la sortie dispose d’un chapeau pour éviter qu’il pleuve dans le foyer. Demander conseil à un cheministe (tout dispositif rétrécissant la section de sortie doit être évité). Min 0,4 m - La présence d'obstacles à proximité de la sortie de cheminée doit être prise en compte. PHENIX II - Bodart & Gonay®

- Un conduit de fumée individuel ne comporte pas plus de 2 dévoiements (autrement dit, changements de direction). L'angle de ces dévoiements avec la verticale ne doit pas excéder d'une façon générale 20°, et 45° pour un conduit en métal lisse. - Le conduit doit permettre la récupération des suies (ramonable). 45° 20°- 45° OK! OK! - Ne raccordez qu'un seul appareil par conduit. POUR UN CONDUIT EXISTANT: Il est de rigueur de vérifier, outre l'étanchéité, la vacuité et la stabilité générale, la compatibilité du foyer et si nécessaire, tuber le conduit, voire modifier la souche. - En cas de double conduit: - sélectionnez le meilleur, - obturez l'inutile. - En cas de raccordement latéral sur un conduit existant, réalisez un des deux montages suivants: Raccordement étanche Max 45° “Culotte” pour éviter la retenue des suies Trappe à suie - L'étanchéité du raccordement est de rigueur.

REGULATEUR OU MODERATEUR DE TIRAGE

Lorsque un ou plusieurs paramètres du conduit de fumées (grande hauteur p.ex.) laissent appréhender un tirage très élevé (+ de 40 Pa), il est prudent de prévoir un régulateur de tirage automatique. Il doit toujours être installé le plus près possible du foyer et à l'extérieur de la hotte ou à l'intérieur de la hotte s'il est facilement visible et accessible. La surveillance doit en être aisée. Conduit de raccordement Fumées Modérateur de tirage Distance minimale indiquée dans la notice du modérateur.

Soit +/- 20 Pa dans la cheminée porte fermée, dans la pratique, il est quasiment impossible d’effectuer cette mesure. Mais il est possible effectuer une autre mesure au test de fonctionnement, au niveau de l’encoche d’action du doseur d’air fermé (la sonde du déprimomètre engagée dans l’encoche), le tirage mesuré à cet endroit est plus faible que dans la cheminée du fait de la clé automatique et il devrait se situer entre 12 et 14 Pa avec un feu moyen.

PHENIX II - Bodart & Gonay® CLOSE 1 Mbar = 100 Pa

4. Amenée d’air extérieur

Lorsqu’un foyer brûle du bois, il consomme de l’air, ça veut dire qu’une certaine quantité d’air sort par la cheminée D. Cet air doit être compensé par les entrées habituelles, A et B, et si celles-ci sont insuffisantes, il faut ajouter une nouvelle entrée d’air frais C. La présence d'une hotte aspirante dans le même volume d'habitation crée une sortie d’air supplémentaire D’, qu’il faut également compenser. Valeur indicative de C en fonction du diamètre de la cheminée et de l’étanchéité de la maison: - ∅ 25 cm cheminée → entrée ∅ 13 cm (133 cm²) - ∅ 20 cm cheminée → entrée ∅ 10 cm (79 cm²) - ∅ 18 cm cheminée → entrée ∅ 9 cm (64 cm²)

- De préférence, cette entrée sera proche du foyer. Ceci afin d’éviter des courants d’air froid à travers la pièce, une dépression dans le local et participer au renouvellement de l’air. - Si de l’air chaud est envoyé dans un autre local, il faut prévoir un retour d’air au foyer de section identique, ceci afin de ne pas créer des différences de pression entre les pièces de la maison. - Il ne faut pas oublier que les odeurs seront distribuées dans les autres pièces via les sorties d’air chaud. - Il est fortement déconseillé de prendre l’entièreté de l’air de convection à l’extérieur (air trop froid donc baisse de rendement). Si en plus, l’air de convection est pulsé à l’aide d’un ventilateur, celui-ci va générer une importante surpression dans la pièce rendant le feu incontrôlable. - Il faut également tenir compte des circuits d’air de convection (voir les schémas de convection ci-dessous). PHENIX II - Bodart & Gonay®

5. Circuit d’air de convection

5.1. Conduit d’air Il est impératif d'ouvrir 2-4 sorties d’air chaud suivant le modèle et l’installation. Ces sorties doivent être raccordées à un conduit de minimum 50 cm de hauteur verticale. OK! OK! Des conduits isolés thermiquement sont recommandés pour le fonctionnement optimal de l'appareil (ceux-ci créent un "tirage" pour l'air de convection). Utiliser 4 sorties d’air chaud et 4 entrées d’air chaud améliore notablement le débit d’air chaud en convection naturelle. A l'installation de ces conduits, limiter la longueur et les changements de direction, "couder" au plus large et éviter l'utilisation de grilles de sortie à faible coefficient de passage, car les pertes de vitesse engendrées diminuent l'efficacité des sorties d'air chaud. Lors de l'installation du foyer avec la ventilation de 450 m³/h, il est possible d'utiliser les conduits d'air chaud pour envoyer de l’air chaud dans d’autres pièces. Dans ce cas, il est impératif de prévoir un orifice de retour d’air de section au moins équivalente aux sorties d’air chaud. Ceci est très important pour ne pas mettre la pièce en dépression, ce qui causerait un problème de fonctionnement du foyer. Exemple d’installation avec entrée et sortie d’air de convection sans grille: Gaine

• S’il y en a, bien séparer les matériaux isolants de l’air de convection, pour éviter la diffusion des poussières.
• Aucun matériau combustible ne peut être en contact avec les gaines de sortie d’air chaud. Pas de matériaux combustibles (bois, papier peint...) au plafond et sur les murs. Check! 5.2. Convection naturelle Il est impératif d'ouvrir 4 sorties d’air chaud pour le Phénix 950D/1000/1150 et au moins 2 pour les Phénix 850/650. Ces sorties doivent être raccordées à un conduit de minimum 50 cm de hauteur verticale. Et le dessus du foyer ne doit pas être isolé. A= entrées d’air latérales, elles optimisent la convection naturelle (sauf sur phénix 950D). Pour le Phénix 950D, si il n’y a pas une hauteur de 4 cm sous le foyer il faut impérativement laisser ouvertes les entrées d’air latérales qui se trouvent dans le bas de l’appareil. Un passage de ± 700 cm² (pour 4 sorties raccordées et sans filtre), et de ± 450 cm² (pour 2 sorties raccordées et sans filtre) doit être prévu dans la maçonnerie comme entrée d'air de convection au niveau du foyer.

5.3. Convection forcée (option ventilateur) Il est impératif d'ouvrir au moins 2 sorties d’air chaud. Il est normal que, lors du fonctionnement du ventilateur, un peu d’air puisse sortir par ces orifices(A). Pour le Phénix 950D les entrées d’air latérales doivent être fermées. Il faut cependant veiller à ce que les sorties d’air chaud ne soient pas trop compliquées afin de permettre une bonne circulation de l’air; si tel n’est pas le cas, trop d’air sera refoulé par les orifices. En cas de panne de courant (donc ventilateur à l’arrêt), ces entrées d’air latérales assurent un minimum de convection naturelle pour préserver l’intégrité du foyer; il faudra cependant veiller à faire des feux raisonnables (sauf sur phénix 950D). Pour l'entrée d'air de la ventilation, il faut prévoir dans la maçonnerie un passage de minimum 450 cm² sans filtre, ou de minimum 700 cm² avec un filtre à poussières (Attention! tenir compte du coefficient de passage des grilles et des filtres). Il est indispensable de séparer correctement dans la maçonnerie les circuits d’arrivées et de sorties d'air. Certains isolants se désagrègent avec le temps. De ce fait, des poussières d’isolant peuvent se faire aspirer et être diffusées dans l’air ambiant de la maison.

Veillez à lire attentivement le chapitre RECOMMANDATIONS de la page 4. De plus, pour un fonctionnement idéal : - Pour éviter les déperditions de chaleur dans les conduits, il est conseillé de les isoler. - Les sections d'entrée et de sortie d'air de convection minimales doivent être respectées. - La cheminée doit être adaptée. - MATÉRIAUX COMBUSTIBLES: ils sont à proscrire dans l'environnement immédiat du foyer, des sorties d’air chaud et du conduit de cheminée. Une distance de sécurité au sol de 80 cm est nécessaire. Il faut noter que lors du fonctionnement en porte ouverte, des braises brûlantes peuvent être projetées à plusieurs mètres. - MATÉRIAUX ISOLANTS: utilisez des matériaux "HAUTE TEMPÉRATURE" comme certaines laines de roche ou de la fibre céramique. Dans tous les cas, ces materiaux ne doivent pas être en contact avec l’air de convection (NE PAS UTILISER DE LAINE DE VERRE). PHENIX II - Bodart & Gonay®

6.1. Placement du foyer.

1. Il est absolument impératif que le foyer soit parfaitement de

2. Dévisser les 2 vis de la façade avant et enlever celle-ci.

3. Couper le collier colson qui se trouve autour du contrepoids et de la

4. Vérifier le bon fonctionnement de la porte (ouverture latérale, montée

5. Ouvrir les sorties d’air chaud et éventuellement les entrées d’air chaud

pour une convection naturelle.

6. Après le raccordement de la cheminée, nous vous conseillons de mettre

à feu le Phénix (porte ouverte et porte fermée) avant fermeture de la cheminée décorative.

7. Il est possible de sortir les caches de finition pour faciliter la pose de finition de la cheminée

décorative. Toujours enlever ou mettre les caches porte descendue!

8. Nous recommandons dans tous les cas, de ne pas isoler le dessus du foyer.

9. Il est possible de ne pas isoler du tout le foyer. Dans ce cas, il faut absoluement que l’air puisse

circuler autour du foyer, ce qui permet par la même occasion de récupérer de la chaleur. Cependant si le foyer est contre un mur extérieur de la maison, il est préférable de l’isoler de ce mur. 6.2. Placement du ventilateur et variateur (option). Toutes les manipulations d’installation et d’entretien sur le ventilateur et le variateur doivent se faire avec l’alimentation débranchée. - Si le dessous du foyer est accessible (lors de l’installation), il est possible de venir y placer directement, par le dessous, la ventilation (attention au sens!). - Sinon, démonter les plaques de vermiculite et les briques, en suivant l’ordre indiqué. - Dévisser les vis de la trappe ventilateur et la sortir. - Monter le ventilateur, par la trappe d’accès dans le fond du corps de chauffe (attention au sens!). OK ! - Prévoir le passage du fil d'alimentation électrique du moteur dans la réalisation de la maçonnerie. - Remonter la trappe, vérifier la position des compensations de vermiculite, qui doivent se trouver sous les plaques de coté, et repositionner les plaques de vermiculite ainsi que les briques.

Check! Check! Check! - Evitez d'installer le variateur à proximité des appareils vidéo et audio. 230 V AC 50Hz MAX. T.V. OFF= O MINI.

1. Réglage de la vitesse.

2. Vis de réglage de la vitesse minimale sous

le bouton (un calibrage est nécessaire).

3. Fusible 1,25A (Enlevez le bouton, dévissez

la plaque, tirez pour le remplacement). 6.3. Placement du cadre (option). Installation du cadre avant maçonnerie!

6.4. Placement des pieds

7. Pièces de rechange

Vérifier les différentes dimensions minimales d’encastrement (tenir compte des options!) Voir p.17. Si ces dimensions ne sont pas respectées, le démontage des différents mécanismes n’est plus possible! Mise à niveau du foyer, 2 points de références. Voir p. 4 & 21. Placer le conduit de raccordement cheminée et le raccordement des sorties d'air chaud. Pas de matériaux combustibles (bois papier peint...) au plafond et sur les murs autour des sorties d’air chaud. Pour les matériaux combustibles au sol, une distance de sécurité de 80 cm est nécessaire. Contrôle du circuit d’air de combustion. Voir p.19. Contrôle des circuits d’air de convection. Voir p.20. La sortie de cheminée possède un chapeau. Voir p.18. Installation du cadre (option) avant maçonnerie. Voir p.23. Sans ventilateur Il est impératif d'ouvrir 4 sorties d’air chaud pour le Phénix 950D/1000/1150 et au moins 2 pour les Phénix 850/650. Avec ventilateur Vérifier la bonne orientation du ventilateur. Au moins 2 sorties d’air chaud sont ouvertes. Il faut veiller à ce que les sorties d’air chaud ne soient pas trop compliquées afin de permettre une bonne circulation de l’air; si tel n’est pas le cas, trop d’air sera refoulé par les orifices. Vérifier les circuits d’air. Voir p.19. Calibrage du variateur de vitesse. Alimentation électrique AC230 V 50Hz, avec fusible et circuit indépendant de hifi/video. Toujours allumer le ventilateur lors que le foyer est en fonctionnement. Bodart & Gonay SA - Parc Artisanal de Harzé - Rue de Lambinon, 3 - B-4920 HARZE tel: [phone] - fax: [phone] [e-mail] - www.b-g.be PHENIX II - Bodart & Gonay®
