MODE D'EMPLOI BODART & GONAY PHENIX 950DF BODART & GONAY

Notice d'utilisation et d'entretien

PHENIX 1150

PHENIX 950DF

PHENIX 1000

PHENIX 850

PHENIX 650

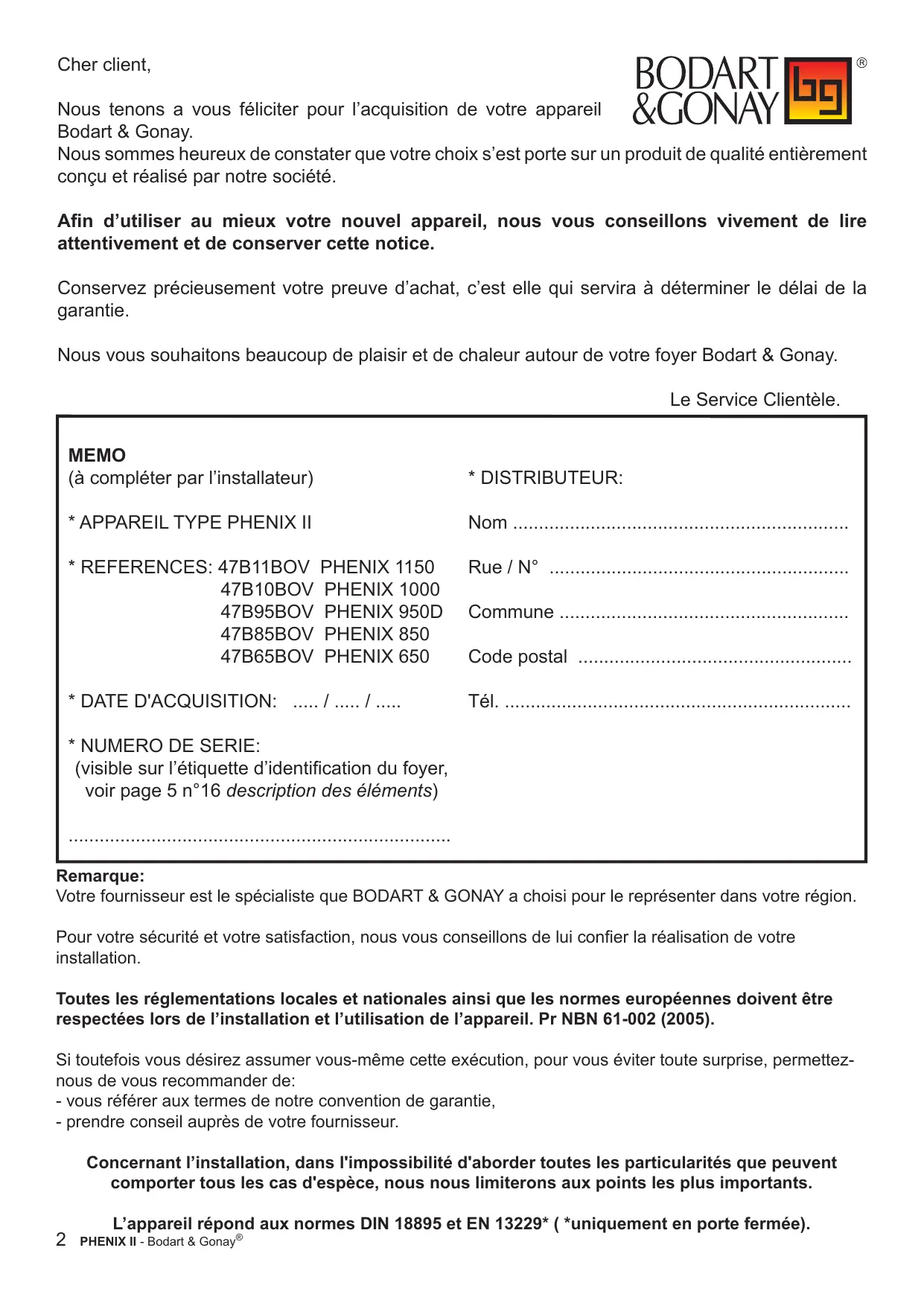

Nous tenons a vous féliciter pour l'acquisition de votre apparéil

Bodart & Gonay.

Nous sommes heures de constater que votrechoix s'est portesur un produit de qualite entierement
conqu etrealise par notre societe.

Afin d'utiliser au mieux votre nouvel appareil, nous vous conseillons vivement de dire attentivement et de conserver cette notice.

Conservez précieusement votre preuve d'achat, c'est elle qui servira à déterminer le délai de la garantie.

Nous vous souhaitons beaucoup de plaisir et de chaleur aujourd'hui.

Le Service Clientèle.

MEMO

(à compléter par l'installateur)

*DISTRIBUTEUR:

• APPAREIL TYPE PHENIX II

Nom

• REFERENCES: 47B11BOV PHENIX 1150

Rue / N°

47B10BOV PHENIX 1000

Commune

47B95BOV PHENIX 950D

Code postal

47B85BOV PHENIX 850

47B65BOV PHENIX 650

• DATE D'ACQUISITION: ..../ ..../ ....

Tél.

• NUMERO DE SERIAL:

(visible sur l'étiquette d'identification du foyer, voir page 5 n°16 description des éléments)

Remarque:

Votre fournisseur est le spécialiste que BODART & GONAY a choisi pour le représenter dans notre région.

Pour toute sécurité et toute satisfaction, nous vous conseillons de lui confier la réalisation de cette installation.

Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l'installation et l'utilisation de l'appareil. Pr NBN 61-002 (2005).

Si toute fois vous désirez assumer vous-même cette execution, pour vous éviter toute surprise, permettez-nous de vous recommender de:

• vous référer aux termes de notre convention de garantie,

• prendre conseil auprès de votre fournisseur.

Concernant l'installation, dans l'impossibilité d'aborder toutes les particularités que peuventporter tous les cas d'espace, nous nous limiterons aux points les plus importants.

TABLE DES MATIERES

RECOMMANDATIONS

1. Transport 4
2. Installation 4
3. Combustible 4
4. Premier feu 4
5. Options 4

NOTICE D'UTILISATION ET D'ENTRETIEN

1. Utilisation: 5

1.1.Description des éléments 5
1.2. Fonctionnement de la clé automatique 5
1.3.Ouverture -fermeture du foyer 6
1.4.Conduit du feu 6

1.4.1 Doseur d'air 6
1.4.2.Allumage 7
1.4.3.Allure réduite 7
1.4.4.Allure maximum 7
1.4.5.Feu ouvert 7

ATTENTION 8

1.5. Option: Ventilateur et variateur de vitesse 8

1. Entretien: 9

2.1. Entretien courant 9
2.4. Entretien annuel 10

3.Garantie 11
4. Anomalies de fonctionnement 12

NOTICE D'INSTALLATION

1. Caracteristiques 2

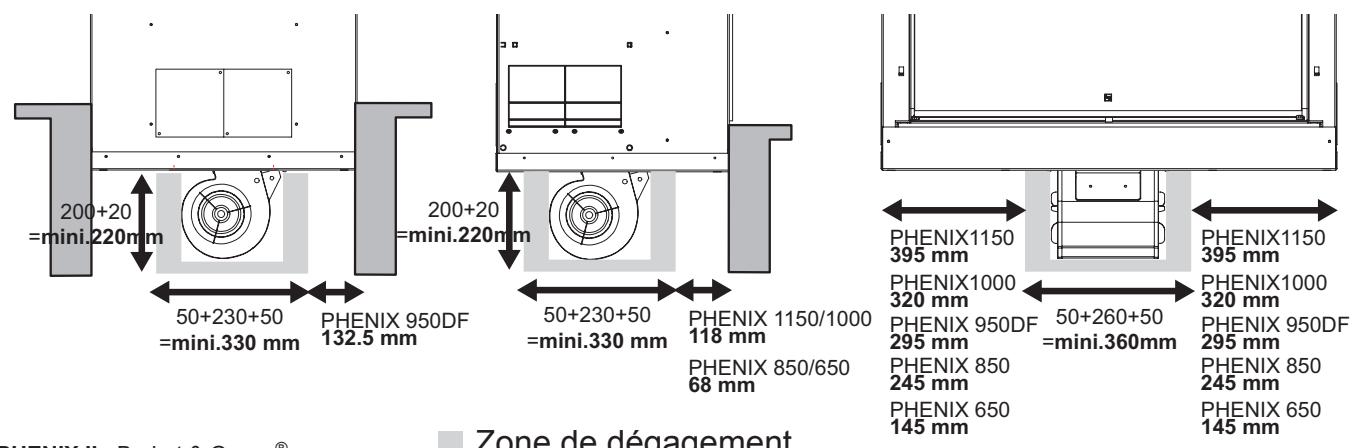

2. Dimensions d'encastrement 7

2.1.Foyer 7
2.2. Ventilation 7
2.3.Cadre 7
2.4.Kit Pieds 8

1. Conduit de fumée 8
   4.Amenée d'air extérieur 10
   5.Circuit d'air de convection 11

5.1. Conduit d'air 11
5.2. Convection naturelle 11
5.3. Convection forcee 12

6.Installation 12

6.1.Placement du foyer 13
6.2. Ventilateur et variateur (option) 13
6.3.Cadre (option) 14

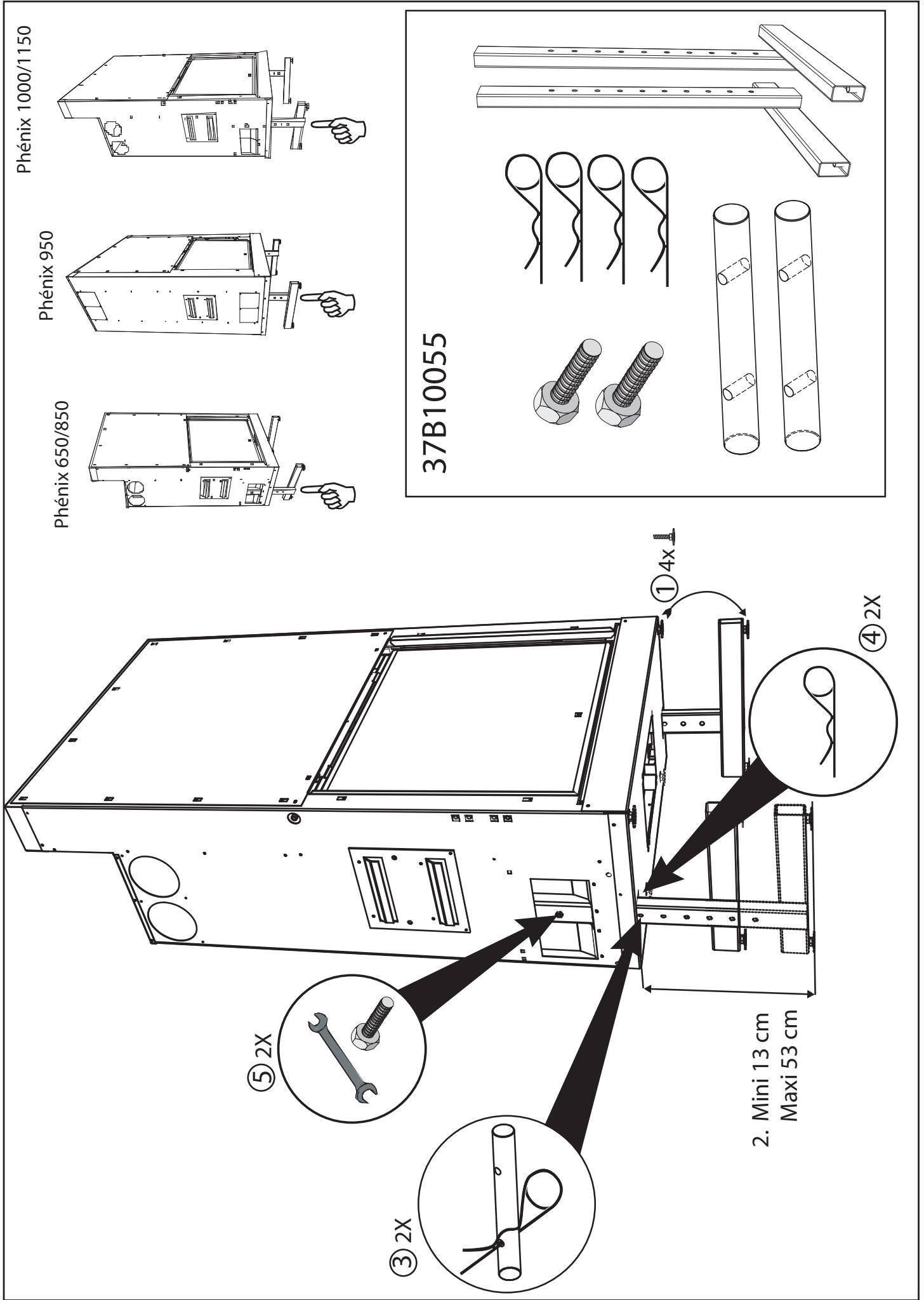

6.4.Placement des pieds 15

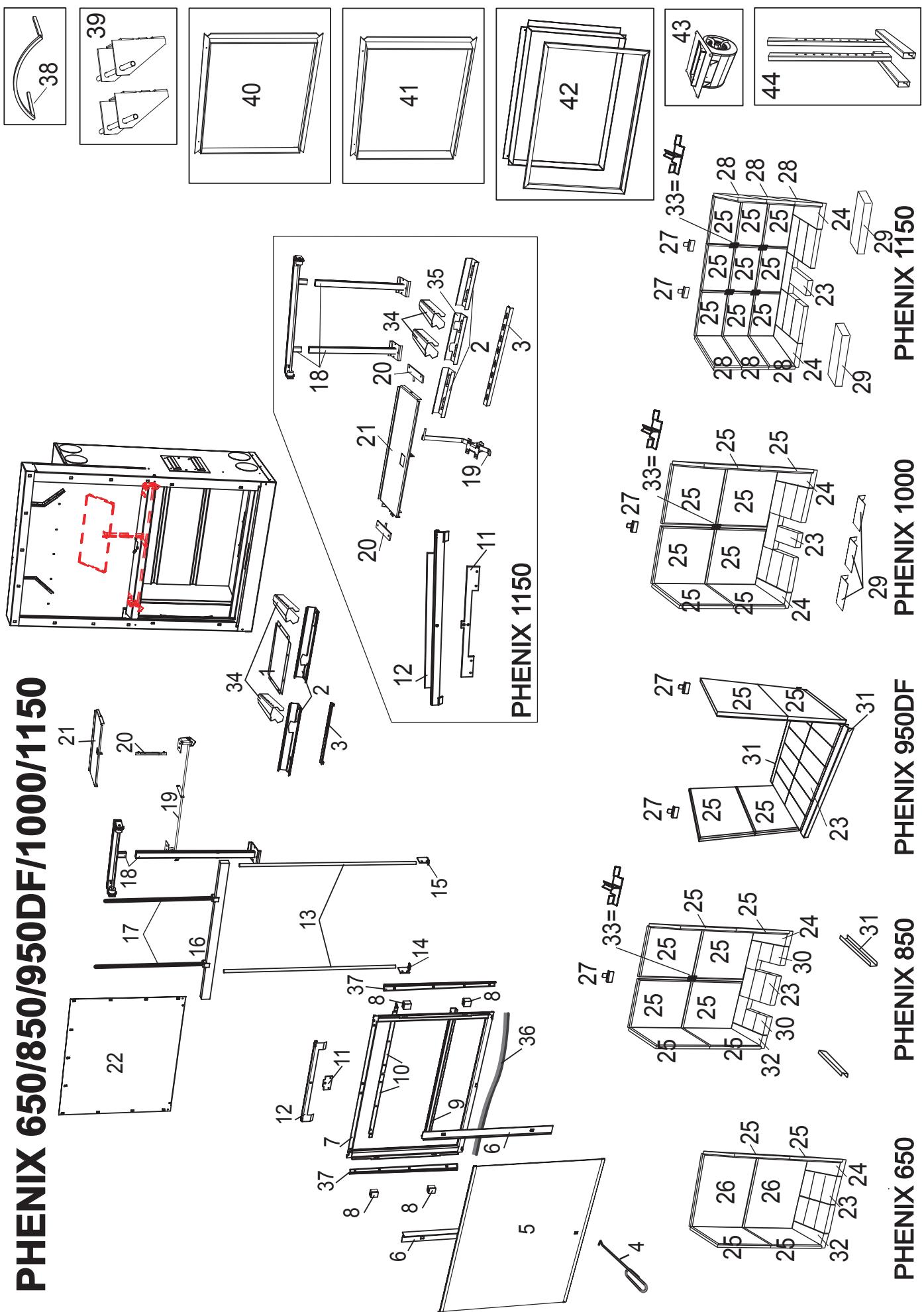

1. Pièces de rechange 16
2. Check list 17

RECOMMANDATIONS

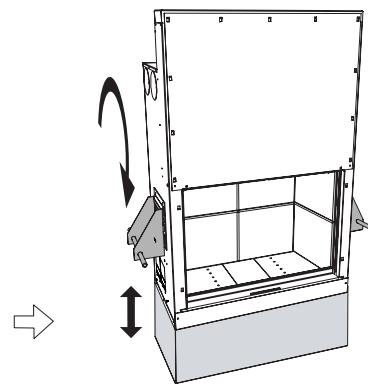

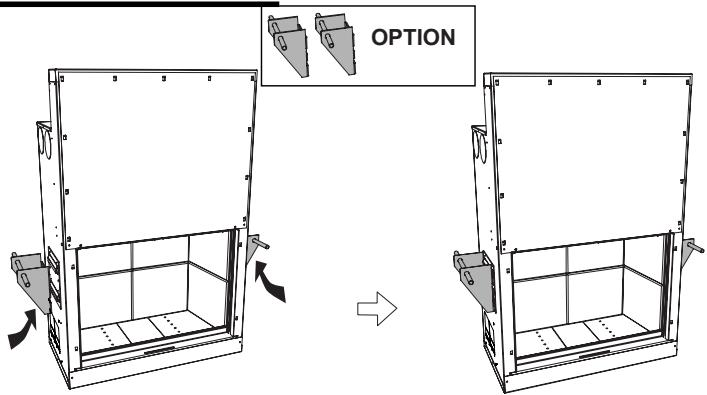

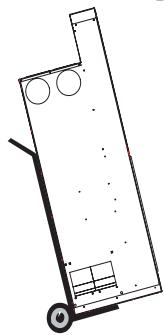

1. Transport:

2. Installation:

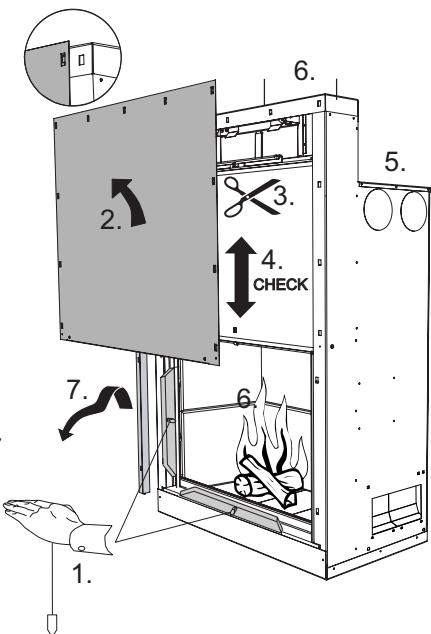

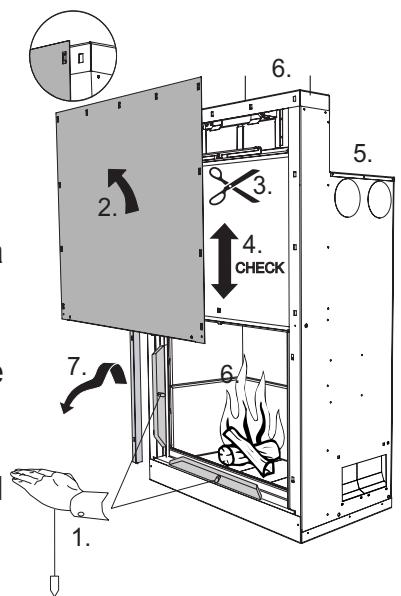

1. Il est absolument impératif que le foyer soit parfaitement de niveau (références: côté avant et bord avant corps de chauffe).
2. Dévisser les 2 vis de la façon avant et enlever celle-ci.
3. Couper le collier-colson qui se trouve autour du contrepoids et de la potentie.
4. Vérifier le bon fonctionnement de la porte (ouverture latérale, montée / descente).
5. Ouvrir les sorties d'air chaud et éventuellesment les entrées d'air chaud pour une convection naturelle (voir page 19 & 20).
   6.ÀpRES le raccordement de la cheminée, nous vous conseillons demettre à feu le Phenix (porte ouverte et porte fermée) avant fermetre de la cheminée décorative.

1. Il est possible de sorting les caches de finition pour faciliter la pose de finition de la cheminée décorative. Toujours enlever oumettre les caches de finition porte descendue! ~

Il est impératif que les caches latéraux restent toujours démontables.

3. Combustible:

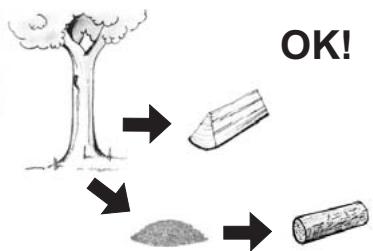

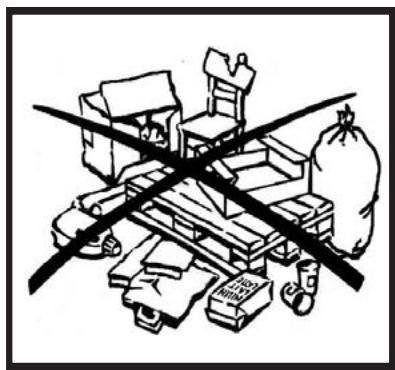

Cet apparéil brûle du bois (sec) en bûches ainsi que des bûches de copeaux de bois compressés.

Ne pas charger trop de bois en une fois. Il est également possible d'utiliser des briquettes. Enaucuncas cet appeareil ne peut etreutilise comme incinérateur!

1. Le premier feu réalise la cuisson de la peinture, ce qui provoque un dégagement de fumée.

Aérez la piece!

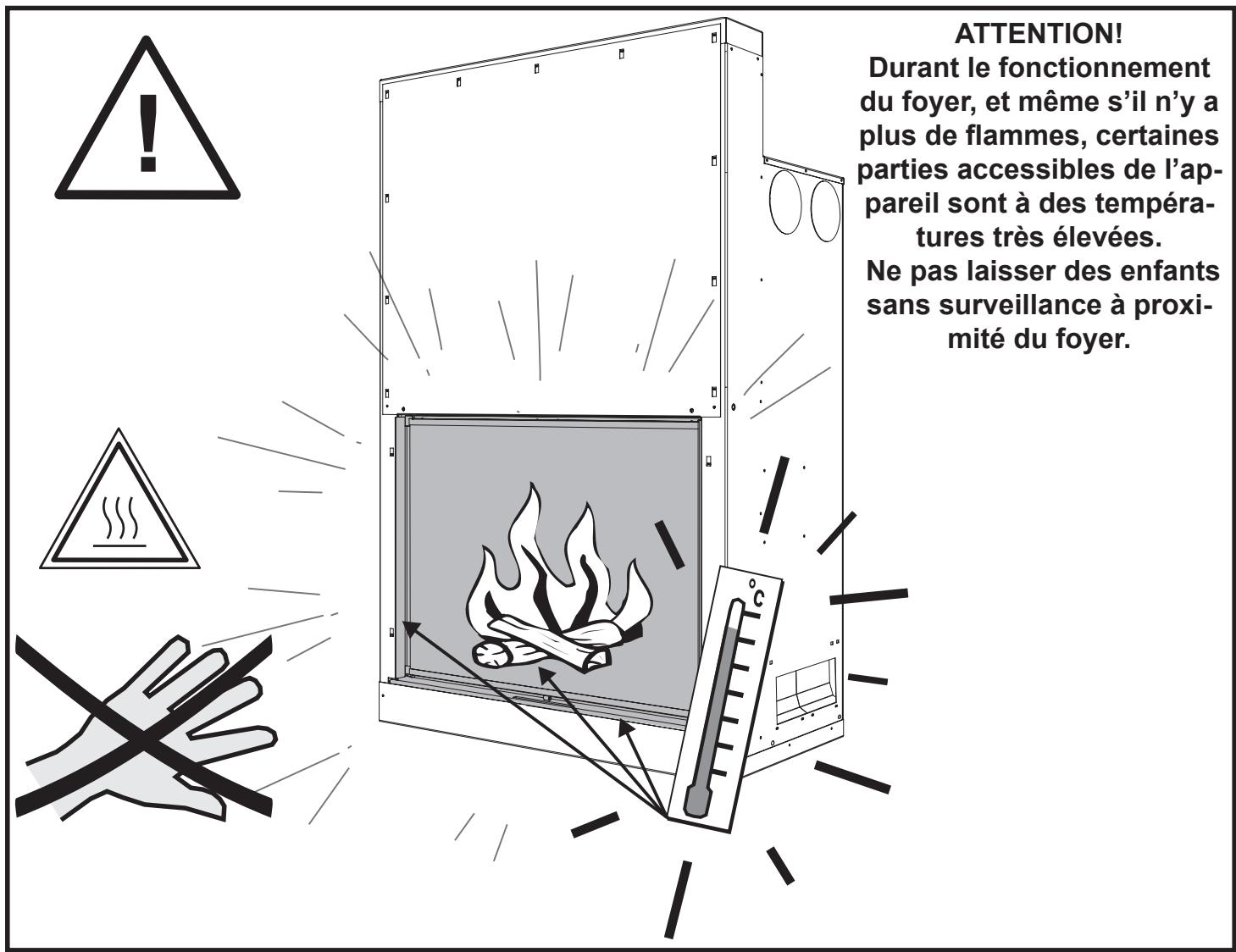

Ne pas toucher la peinture tant que le foyer n'est pas refroidi car dans un premier temps, elle se ramollit, pour après durcir définitivement.

5. Options:

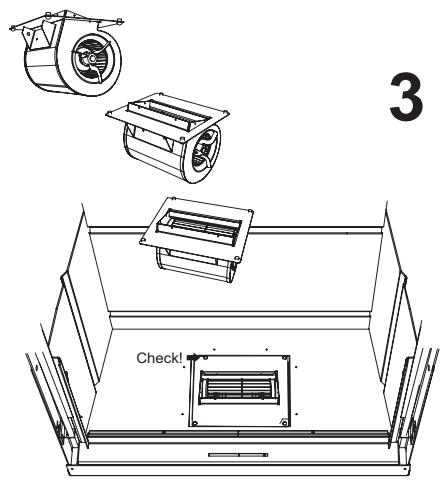

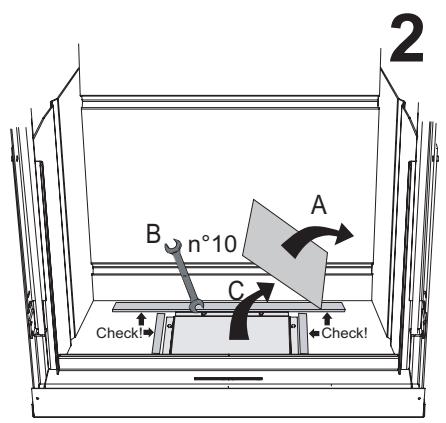

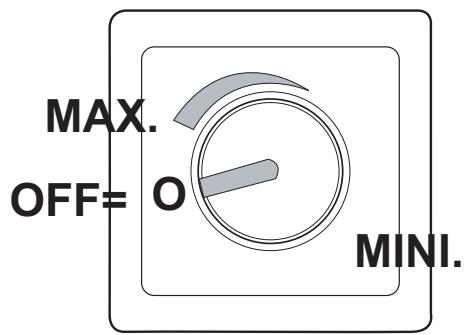

1. Ventilateur et variateur: Doit être en fonctionnement s'il y a du feu dans le foyer. voir installation page 22.

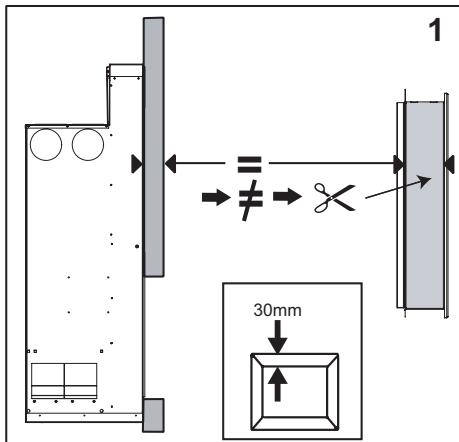

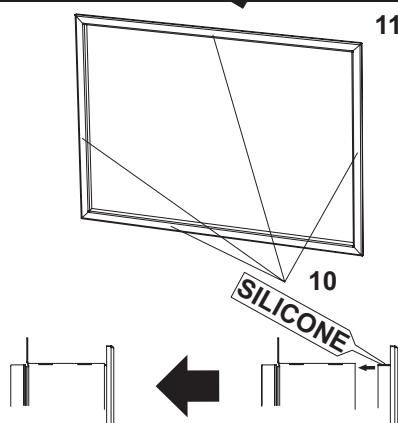

2. Cadre: Installation du cadre avant maconnerie! voir installation page 23.

1. Utilisation:

1.1. Description des éléments

1. Porte.
2. Contrepoids et potentie.
3. Façade de carrosserie.
4. Carrosserie.
5. Transmission de la clé automatique.
6. Clapet de la clé automatique.
7. Plaques de paroi.
8. Plaques de fond laterales.
9. Briques de fond.
10. Maintien plaque vermiculite.
11. Répartiteurs d'air
12. Doseur d'air.
13. Caches de finition.
14. Arbres de guidage.
15. Trappe de ventilation.
16. Etiquette d'identification du foyer.

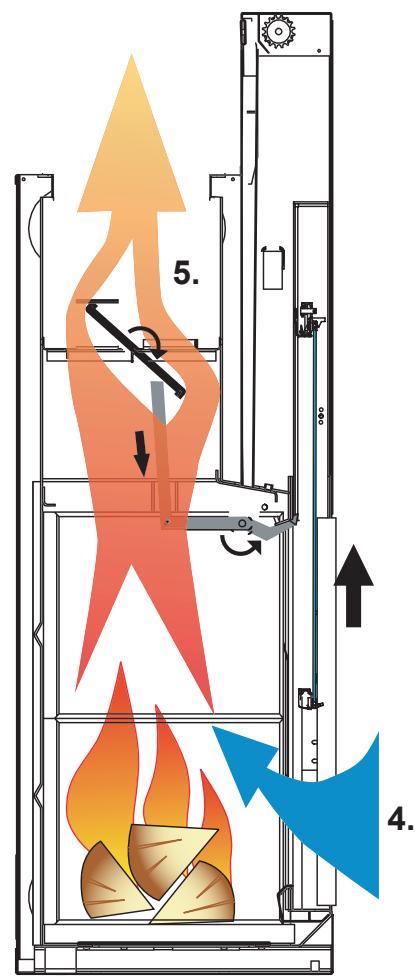

1.2. Principe de la clé automatique

Phénix 650/850/1000/1150

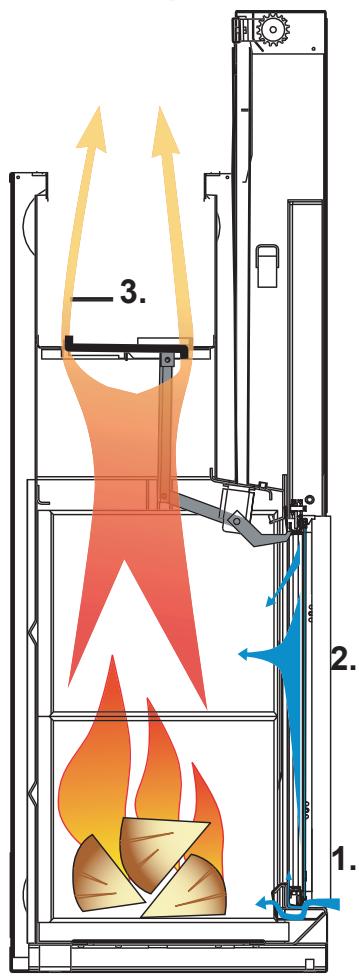

1. Air primaire de combustion.
2. Air secondaire de désenfumage et post-combustion.
3. Section du passage des fumées équivalente aux sections d'entrées d'air primaire et secondaire.
4. Entrée d'air porte ouverte.
5. Section de passage des fumées équivalente à la section de sortie du foyer.

Remarque:

Basculement automatique de la clé,
dès qu'on lève la porte.

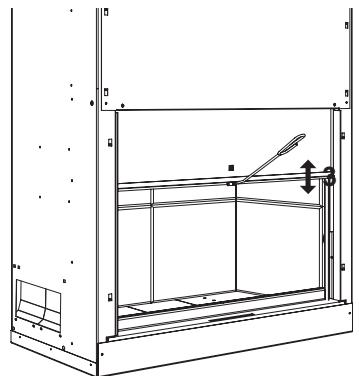

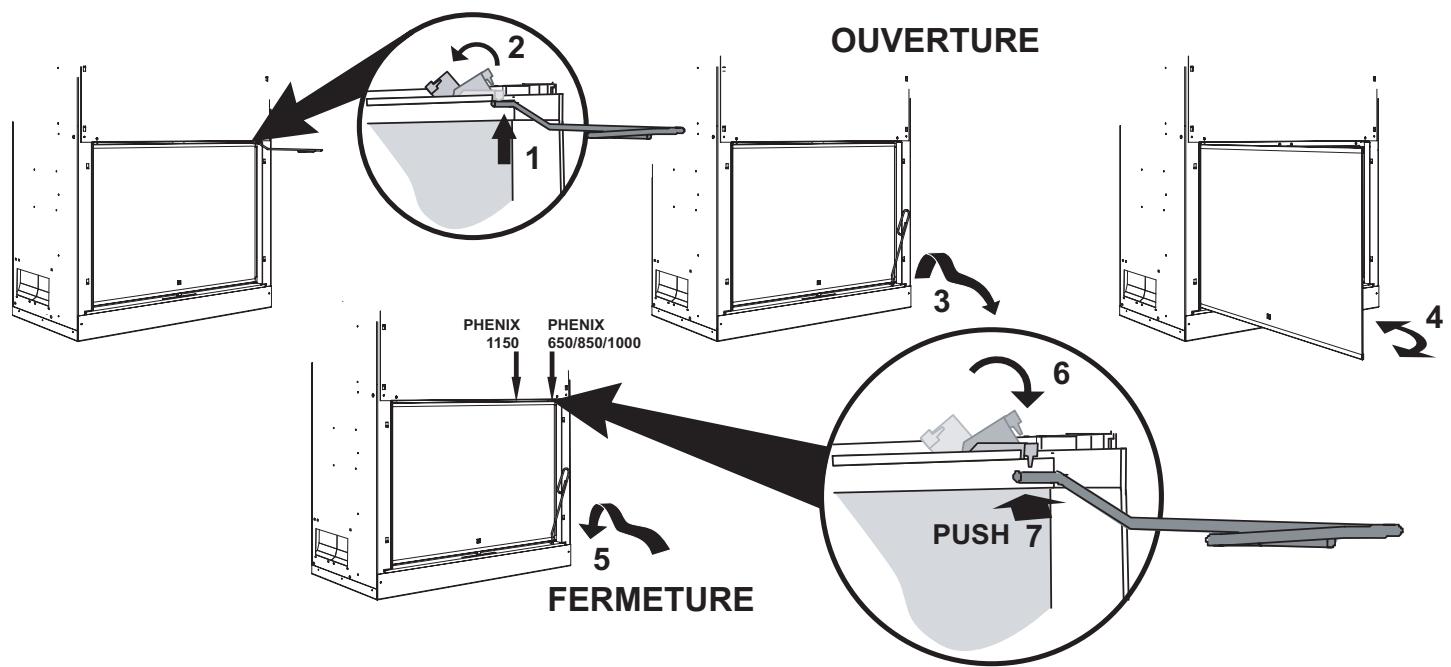

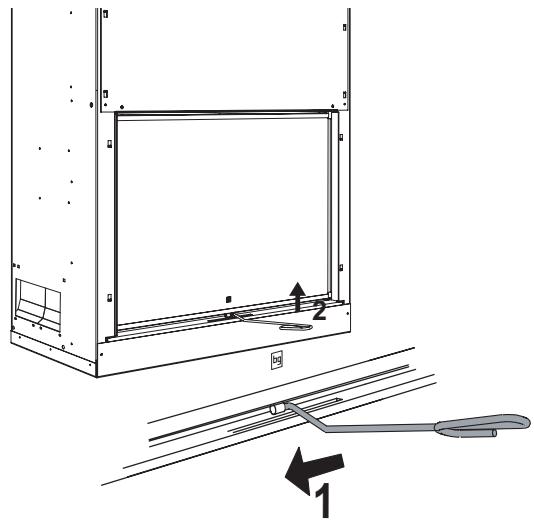

1.3. Ouverture - fermetre du foyer

1.4. Conduite du feu

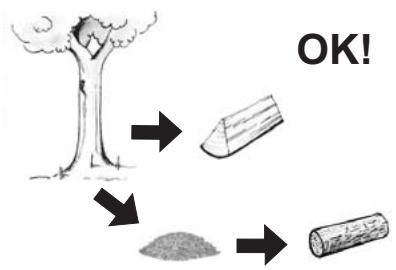

La qualité du bois est primordiale pour le fonctionnement optimal du foyer (rendement et puissance de chauffe, propre de la vente).

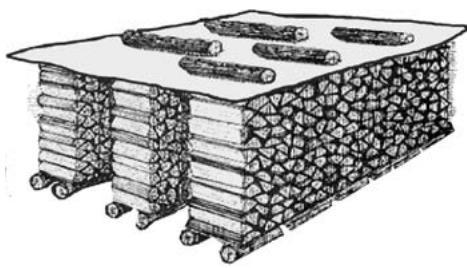

Un bois de qualité est :
- un bois sec ayant séché au moins 2 ans sous abri ventilé.
- privilégier les bûches de feuillus au détriment des résineux ayant tendance à brûler vite en produitant beaucoup de suie. Par ordre de préférence : le charme, le hêtre, le chêne...
- il est possible d'utiliser aussi des bûches de copeaux de bois compressés ainsi que des briquettes.

Une charge de bois excessive entraine:

• une diminution du rendement et une augmentation de la consommation de bois.
• une importante perte de chaleur par la cheminée.
• un vieillissement prématuré du foyer.

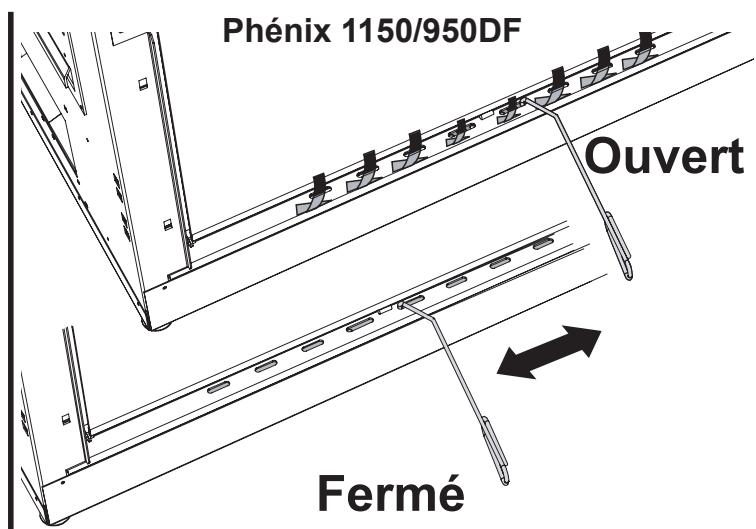

1.4.1. Doseur d'air

Phénix 1000/850/650

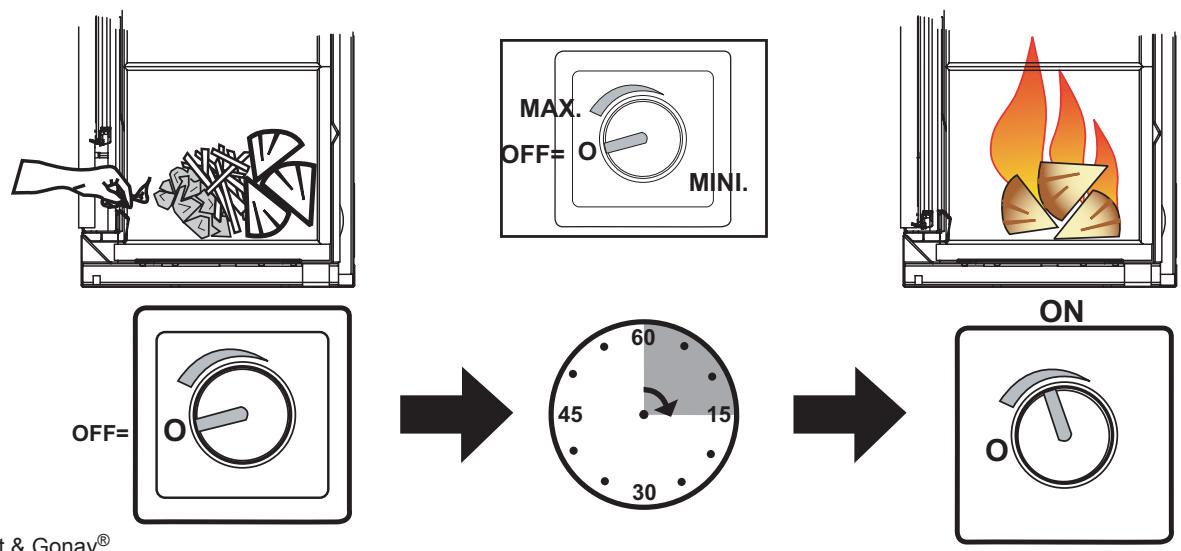

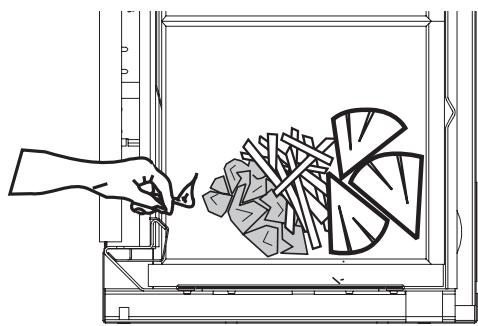

1.4.2. Allumage

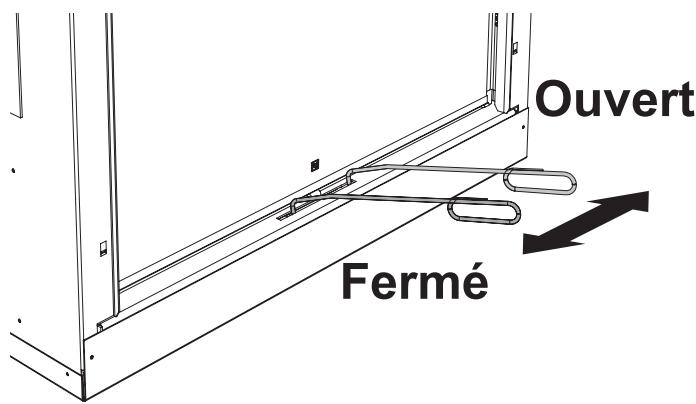

• Placer le doseur d'air en ouverture maximum (vers la droite)
• Déposer allume-feu ou papier journal chiffonné, vers l'avant.

Compléter avec du petit bois d'allumage, au milieu.

L'utilisation de liquides inflammables est interdite.

Déposer 2-4 bûches fendues (selon la taille) à l'arrête.

• Mettre à feu et descendre la porte à 4-5 cm du bas.

Pour éviter la condensation des fumées sur la vitre et faciliter le démarrage, il faut laisser la porte entrouverte pendant l'allumage (+/- 4-5 cm avant la fermeture complète).

Il est interdit d'utiliser cette position (+/- 4-5 cm avant la fermeture complète) en permanence, sous peine d'endommager la porte.

• Dès qu'il y a de belles flames et que la vitre est chaude, fermer complètement.

Il est impératif d'utiliser la ventilation si celle-ci est installée. Pour éviter de souffler de l'air froid, démarrer la ventilation 10 à 15 minutes après l'allumage.

Pour le PHENIX 950DF:

entrouvr les 2 portes et veuillez a faire un feu assez vif et fort.

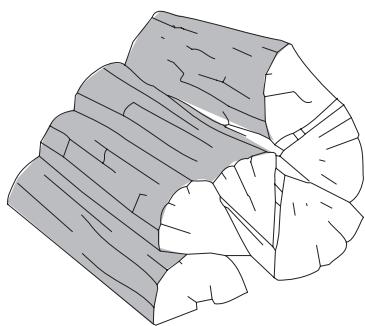

1.4.3. Allure réduite

La charge maximale autorisée en une fois en allure réduite (doseur d'air fermé) est de 10 kg pour PHENIX 1000/1150/950DF, PHENIX 850 et 7kg pour le PHENIX 650. Choisissez de préférences des buches de très grossse section. Une telle charge ne peut être utilisée qu'à une allure réduite (doseur d'air fermé), afin d'obtenir un feu de longue durée.

L'emplement parallèle des bûches favorise un feu de longue durée. Rechargez lorsqu'il ne reste que des braises, juste après la disparition des dernières flames.

REM.:

• Il faut impératifement un lit de braises important pour entamer une combustion ralentie, ce type de combustion donne de très mauvais rendement et pollue.
• L'utilisation permanente en allure réduite peut, par condensation, provoquer une accumulation de suies dans la cheminée donc, un risque de feu de cheminée et favorise le salissement de la vitre.

1.4.4. Allure maximum

La charge maximale autorisée en allure maximum (doseur d'air ouvert) est de 6 kg/heure pour PHENIX 1000/1150/950DF, 5 kg/heure pour PHENIX 850 et 3 kg/heure pour le PHENIX 650. C'est avec un feu dynamique suffisament approvisionné en bois sec, que l'on obtient le meilleur

rendement, un interieur propre et une vitre propre.

Veillez à bien descendre la porte, afin de la fermer complètement et ainsi commander la clé automatique.

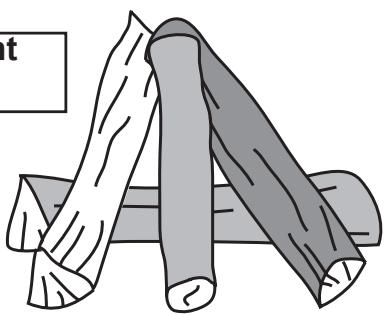

1.4.5. Feu ouvert

Afin de constituer une réserve de braises suffisante à la poursuite de la combustion en feu ouvert, il est recommendé de débuter porte fermée, pour que le foyer soit chaud et la combustion du bois bien lancée.

Pour de belles flammes, empiler 2-3 bùches en quinconce.

A chaque rechargement, si le bois n'est pas suffisamment sec, il peut se produit des émissions importantes de fumées. Dans ce cas, il est conseillé de fermer momentanément la porte.

REM.:

• Eviter le fonctionnement feu ouvert lors de conditions atmosphériques défavorables (basse pression et humidité élevée) refoulement possible !

*Attention! Pour le PHENIX 950DF n'ouvrir qu'une seule porte à la fois!

Dans certaines conditions de tirage, il se peut qu'une odeur de fumer se fasse sentir du coté de la vitre fermée, dans ce cas, il vaut mistroux garder momentanément les 2 portes fermées.

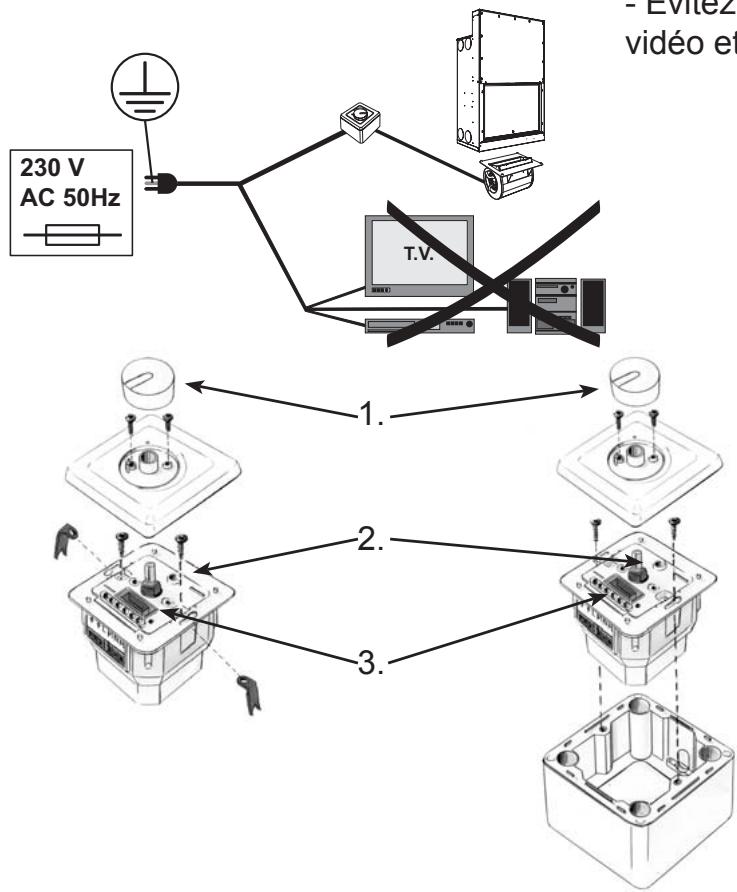

1.5. Option: Ventilateur et variateur de vitesse.

2. Entretien:

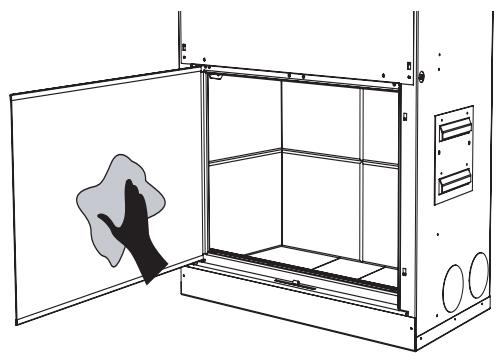

2.1. Entretien courant

• Enlever l'excess de cendres et, si possible aspirer les cendres du répartiteur d'air et du doseur d'air.
• Si la ventilation est munie d'un filtré à poussière, il doit être nettoyé régulièrement.
• Pour nettoyer la vitre, ouvre laterralement la porte en procédant de la façon suivante:

ATTENTION!

• Ne pas nettoyer une vitre chaude.
• Vaporisez le produit* au centre de la vitre, ensuite étalez le produit avec un chiffon ou un papier absorbant.
• Ne pas utiliser d' éléments abrasif, ni de produits acides sur le screen ( partie noire de la vente ).
• Ne pas utiliser d'eau et/ou de produits nettoyants sur les parties peintes.

*vous conseillons l'utilisation du produit de nettoyage «BG Clean», disponible chez votre distributeur.

«BG Clean» est exempt de soude caustique et est biodégradable.

2.2. Entretien annuel

PLAQUES EN VERMICULITE ET BRIQUES REFRACTAIRES

La vermiculite est une roche minérale naturelle (sans amiente) retravaillée et parfaitement recyclable. Ces plaques isolantes résistant à de très haute températures.

Les plaques en vermiculite ne supportent pas l'eau, d'ou la neccessité d'avoir un chapeau sur la cheminée.

Une plaque ou une brique fendue peut toujours jouer son role protecteur. Cependant, un morceau manquant entraînera le remplacement pour conserver une protection efficace de la chamme de combustion. Les plaques et les briques sont des pieces d'usure facilement replacables individuellement. Il est conseilé de changer une piece trop abimée. Les pieces de fond peu-vent-été returnées.

RAMONAGE

Faites ramoner au minimum 1 fois l'an, non seulement pour rester dans la légalité, mais aussi par souci de sécurité.

Si vous devez enlever la clé procédér comme suit:

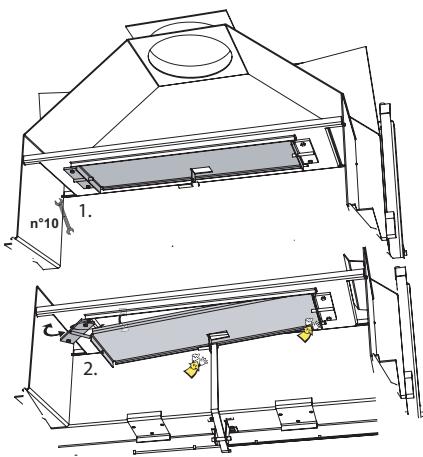

Phénix 1150

1. Dévissez complètement une des 2 vis du support de clapet et partiellement la seconde.
2. Faire pivoter le support clapet.
3. Enlever le clapet en le dégageant des 2 axes.
4. Fermer le doseur d'air.
5. Fermer la porte du foyer.

Phénix 650/850/1000

1. Enlever la goupille du levier actionnant la clé automatique.
2. Enlever le clapet.
3. Fermer le doseur d'air.
4. Fermer la porte du foyer.

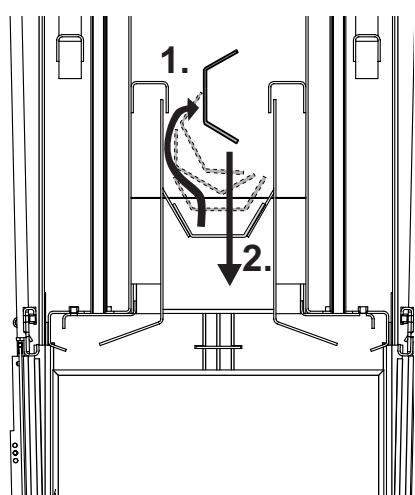

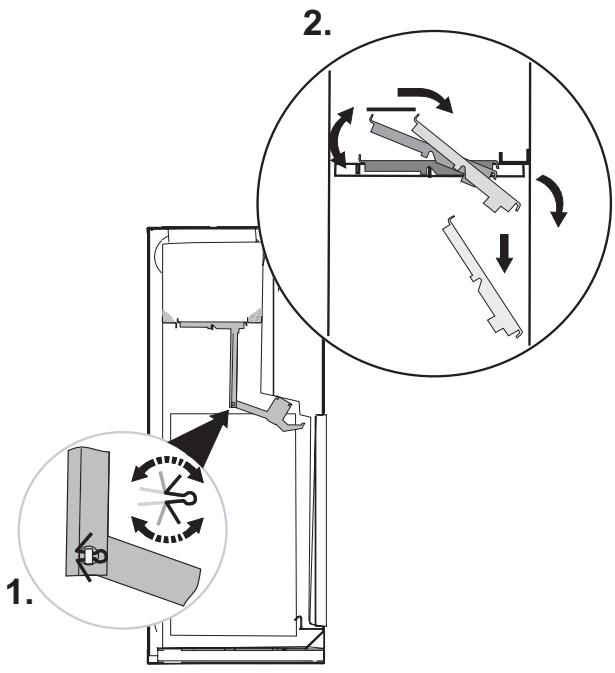

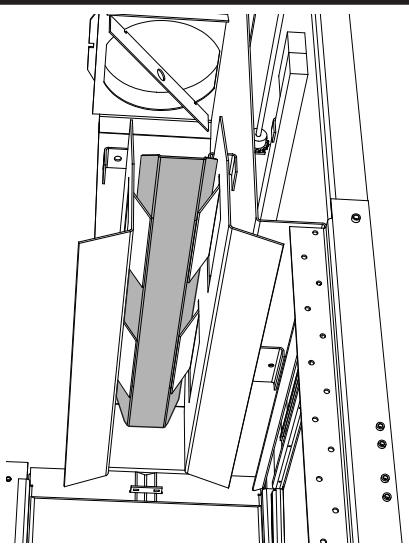

Phénix 950DF

1. Repérer la piece grisee.
2. La soulever et la faire pivoter de 90^ .
3. Descendre la piece et la sortie.
4. Fermer le doseur d'air.
5. Fermer la porte du foyer.

Après retombée des poussières:

1. Ouvrir doucement la porte latéralement ( comme pour le nettoyage de la vitre).
2. Récolter les poussières dans le foyer et sur le cadre de fixation du clapet.

REM.:

Profitez du ramonage pour contrôle l'etat de la cheminée et du raccordement.

GRAISSAGE

En usage fréquent, il est souhaitable de graisser les arbres de guidage uniquement avec de la graisse haute température au silicone (graisse haute température Bodart & Gonay disponible en petit conditionnement chez votre revendeur).

NE PAS UTILISER D'AUTRES GRAISES. En effet, soumises à des températures élevées, celles-ci se dessécheront et provoqueront un blocage du chariot.

Nettoyer les surfaces, avant d'appliquer laGRAisse.

PEINTURE DES PARTIES METALLIQUES

Ne pas utiliser d'eau et/ou de produits nettoyants sur les parties peintes.

Les endroits souillés peuvent être restaurés au moyen de peinture spéciale haute température B&G en aérosol qui est disponible chez votre distributeur.

VENTILATEUR (OPTION, démontage: voir notice installation p.22).

Déposez et débranchez le ventilateur, nettoyez les aubes des turbines avec un pinceau (l'air comprimé est proscrit).

3. Garantie

DUREE ET LIMITATION

• 6 ans de garantie sur: la structure générale
• 2 ans de garantie sur: pieces amovibles
• 1 an de garantie sur: ventilateur et variateur de vitesse
• pas de garantie sur: vitre, plaques de vermiculite

RESERVES

Bodart et Gonay se réserves le droit de modifier ses apparciels, catalogues, notices d'utilisation, indépendamment, à tout moment, et sans préavis.

La validité de la garantie est annulée en cas de non-respect des impératifs et recommandations de la présente notice.

Les interventions sous garantie seront exclusivement assurées par l'intermédiaire du distributeur sur presentation de la facture d'achat.

Les pièces ne seront délivrées qu'en échange des pieces défectueuses.

EXCLUSION

Sinistres, avaries et dysfonctionnements liés à:

• une inadéquation entre la puissance nominale de l'appareil et le besoin calorifique du local;
• une installation ou des raccordements incorrectly;
• un tirage insuffisant ou exagéré;
• une utilisation abusive;
  des combustibles incompatibles, destructifs et/ou humides (bois traités...);
  des consommations supérieures aux limites d'utilisation;
• une insuffisance d'entretien;
• unemploi de composants électriques et électroniques non agréés par Bodart et Gonay;
  toute modification, transformation interne du foyer;
• transports et installation.

Frais de transport et emballage.

Tous frais non acceptés préalablement par Bodart & Gonay.

Frais conséquents à la non-utilisation de l'appareil.

4. Anomalies de fonctionnement

ANOMALIES		CAUSES / REMDEES
VITRE SE SALISSANT TROP RAPIDEMENT		- Mauvaise étanchéité de la porte (verifier le réglage de la porte). - Bois trop humide. - Allure du feu trop faible. - Tirage inadéquat, trop ou trop peu
FEU 'PARESSEUX' Sans refoulement en porte ouverte		- Doseur d'air insuffisamment ouvert - Trop de cendres dans le fond du foyer - Arrivées d'air partiellement bouchées - Bois trop humide et/ou mal organisé.
Avec refoulement en porte ouverte		- Bois trop humide ou de trop forts section - Tirage trop faible (mauvaises conditions climatiques...) - Conduit cheminée inadapté Vérifier si le feu ne fonctionne pas moins, avec une fenêtre grande ouverte et la hotte de la cuisine coupée (s'il y en a une). Voir p20.
FEU TROP VIF		- Doseur d'air trop ouvert - Trop grande charge de bois et/ou trop petit calibre de bois - Tirage trop important
BRUIT DE PASSAGE D'AIR EN BAS DE PORTE ET/OU ALLURE REDUITE IMPOSSIBLE OU ENCORE TREMBLEMENT DE VITRE		- Tirage trop important - Vérifier le positionnement et la fermeture de la vitre et de la porte. - Vérifier les circuits d'air (p20).
PERTURBATIONS D'ALLURES LIEES AUX CONDITIONS ATMOSPHERIQUES		- Cheminée trop sensible au vent - Souche et coiffe à modifier
LA PORTE FONCTIONNE AVEC BRUITS DE FROTTEMENT OU D'IMPORTANTES VIBRATIONS		- Manque de graissage des arbres, utilisation de laGRAisse silicone haute température. - Réglage de la porte à adapter
REFOULEMENT PORTE RELEVEE		- Mauvaises conditions atmosphériques - Tirage trop faible, cheminée trop sensible - Trop grossse quantité de bois en une fois - Bois trop humide - Blocage de la clé, relever complètement la porte et actionner la clé manuellement (avec l'outil de levage de porte).
Ventilateur / ventilation	LA VENTILATION NE FONCTIONNE PLUS La tension n'arrive plus au moteur	- Vérifier (rétablit) l'alimentation, le câblage - Vérifier (remplacer) le fusible variateur - Vérifier (remplacer) le variateur
	La tension arrive au moteur, mais le moteur ne démarre pas	- Vérifier (remplacer) le condensateur - Vérifier (remplacer) le ventilateur
	LA VENTILATION FONCTIONNE MAIS LE DEBIT EST FAIBLE	- Le filtre à poussières est colmaté - Les aubes de la turbine sont chargées de poussière accumulée
	DEBIT MINIMUM NON ADEQUAT	- Régler la tension de sortie minimale du variateur

REM.:En cas de FEU DE CHEMINEE, fermer immédiatement la porte et le doseur d'air. Ainsi que le moderationur de tirage s'il y en a un.

Notice d'installation

PHENIX 1150

PHENIX 950DF

PHENIX 1000

PHENIX 850

PHENIX 650

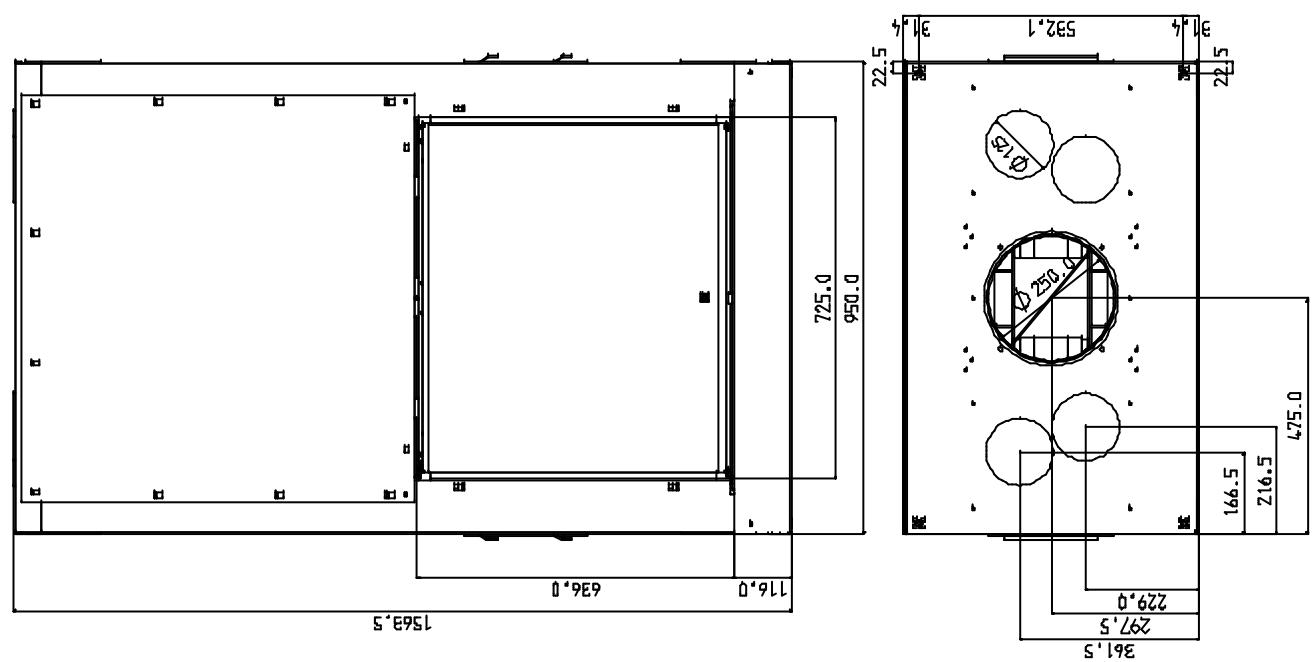

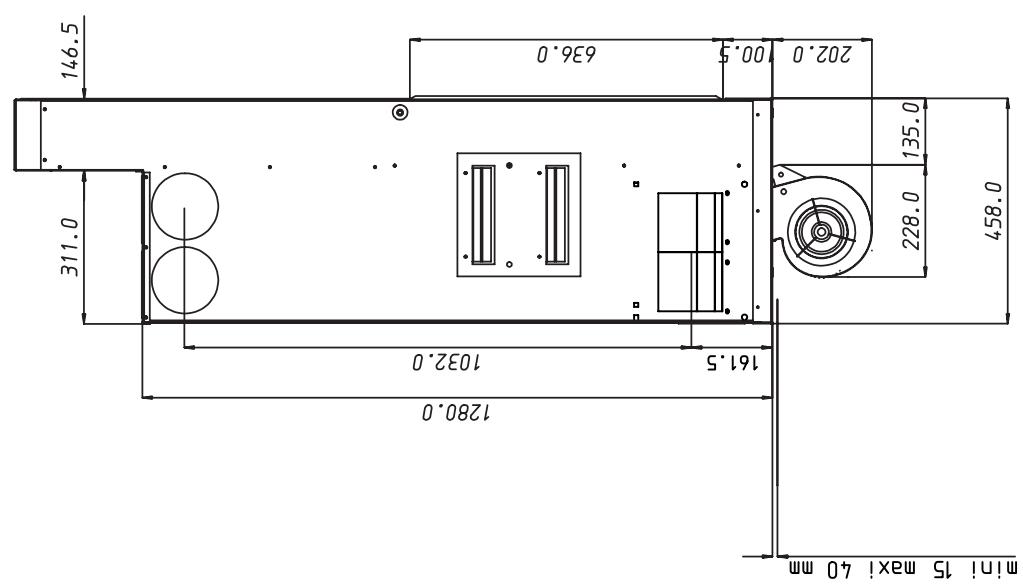

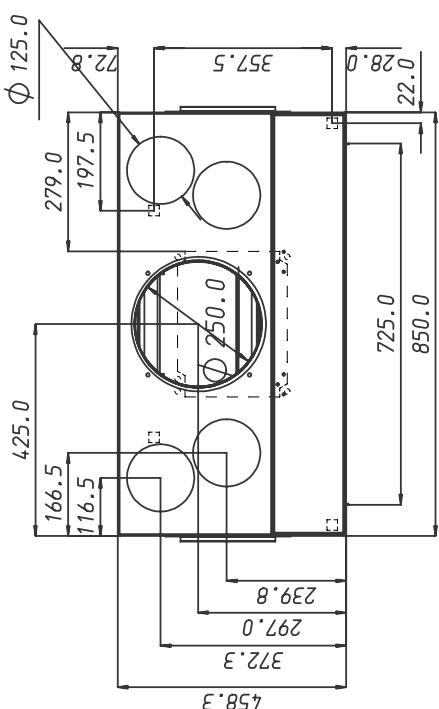

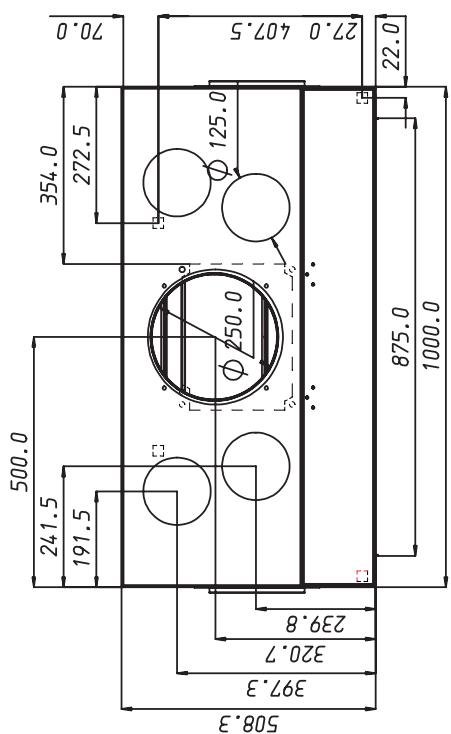

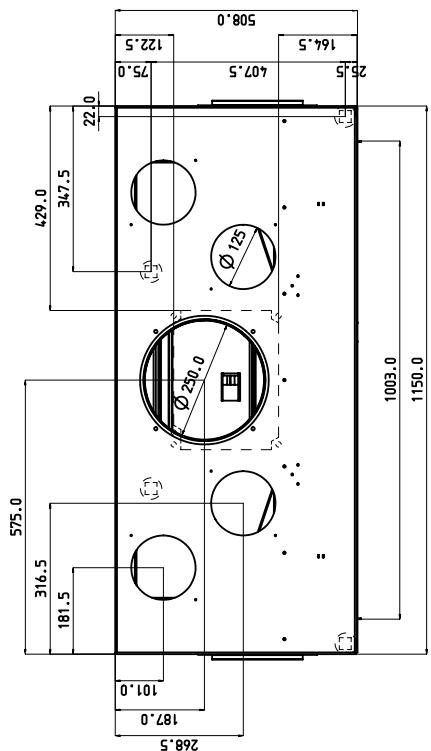

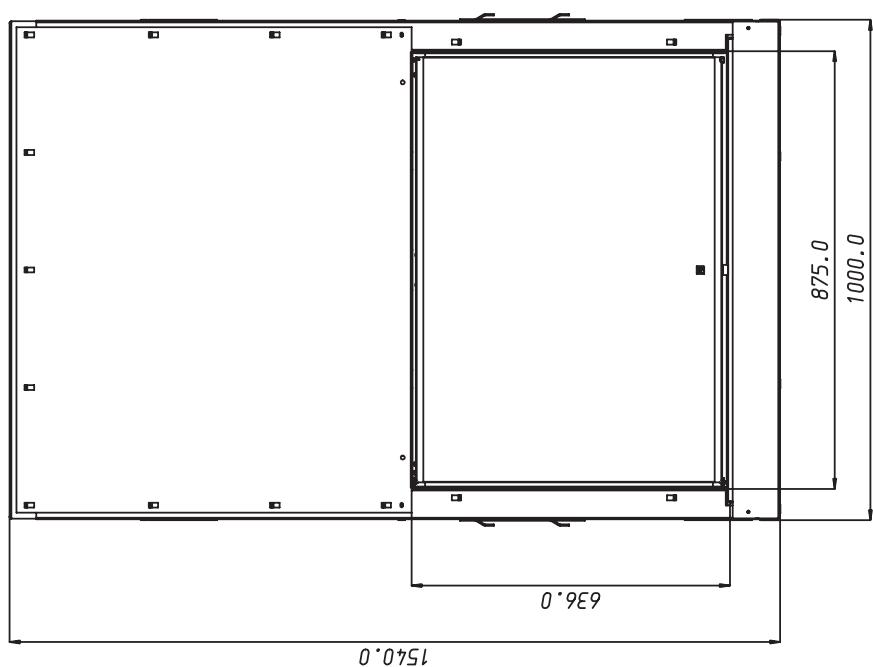

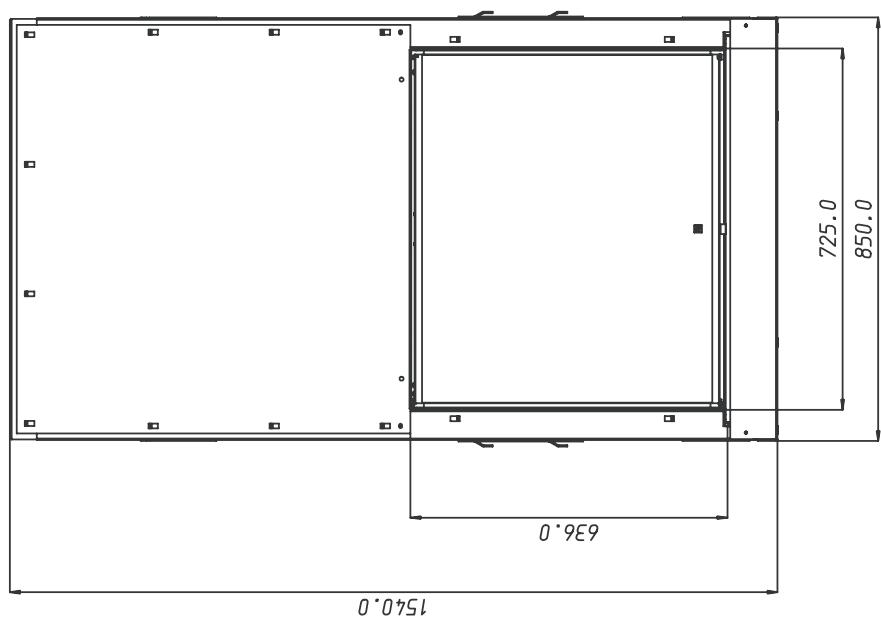

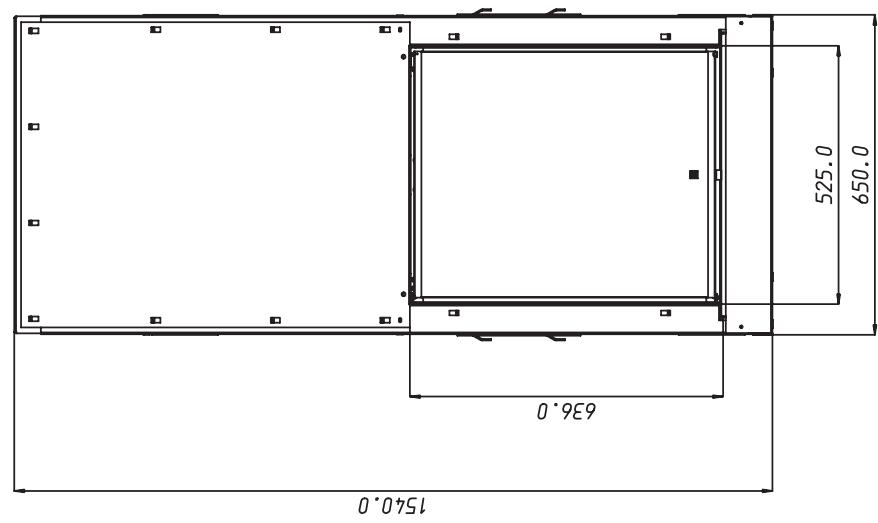

1. Caracteristiques L'appareil répond aux normes DIN 18895 et EN 13229* (*uniquement en porte fermée).

PHENIX 1150

BODART & GONAY
TYPE: PHENIX 1150 REF:47BOV/HBOV	TYPE: PHENIX 1150 REF:47BOV/HBOV
POTENCY: 10-12 kV	POWER: 10-12 kV
COMBUSTIBLE: MADERA	FUEL: WOOD
∅ SALIDA HUMO: 250 MM (230 MM)	∅ SMOKE VENT: 250 MM (230 MM)
SALIDA ASIRE CALIENTE: 4-8 ∅125	HOT AIR VENT: 4-8 ∅125
CARGA MADERA MARCHA AL MAXIMO: 5KG/H	FUEL CONSUMPTION AT MAXIMUM POWER: 5KGS/H
PESO: 225 KG	WEIGHT: 225 KG
CAUDAL MAXIMO VENTILACION 450 MP/H	MAXIMUM FAN RATE: 450 MP/H
POTENCY ELECTRICA: 77 V	ELECTRICAL POWER: 77 W
TENSION ELECTRICA: 230 VAC	VOLTAGE: 230 VAC
PROTECTION ELECTRICA: FUSIBLE 1.25 A	ELECTRICAL PROTECTION: FUSE 1.25 A

BODART & GONAY
TYPO: PHENIX 1000 REF.:47BOV10BOV	TYPE: PHENIX 1000 REF.:47BOV10BOV
POTENCIA: 10-12 kW	POWER: 10-12 kW
COMBUSTIBLE: MADERA	FUEL: WOOD
∅ SALIDA HUMO: 250 MM (230 MM)	∅ SMOKE VENT: 250 MM (230 MM)
SALIDAS AIRE CALIENTE: 4-8 ∅125	HOT AIR VENTS: 4-8 ∅125
CARGA MADERA MARCHAAL MAXIMO: 5KG/H	FUEL CONSUMPTION AT MAXIMUM POWER: 5KG/H
PESO: 225 KG	WEIGHT: 225 KG
OPCION VENTILACION: 1 TURBINA CENTRIFUGA	CAUDAL MAXIMO VENTILACION 450 M3/H	OPTIONAL FAN: CENTRIFUGAL TURBINE	MAXIMUM FAN RATE 450 M3/H
	POTENCIA ELECTRICA: 77 W		ELECTRICAL POWER: 77 W
	TENSION ELECTRICA: 230 VAC		VOLTAGE: 230 VAC
	PROTECCION ELECTRICA: FUSIBLE 1.25 A		ELECTRICAL PROTECTION: FUSE 1.25 A

BODART & GONAY
TYPE : PHENIX 950 DF REF. : 47895BOV
POTENCY: B-10 KW		POWER: 8-10 KW
COMBUSTIBLE : NADERA		FUEL: WOOD
∅ SALIDA HUMO : 250 NM		∅ SHAKE VENT : 250 NM
SALIDAS AIRE CALIENTE : 4-8 X ∅125		HOT AIR VENTs: 4-8 X ∅125
CARGA MADERA MARCRA AL MAXIMO : 8 KG/H		FUEL CONSUMPTION AT MAXIMUM POWER: 8 KG/H
PESO : 275 KG		WEIGHT : 275 KG
OPION VENTILATION: 1 TURBINA CENTRAL FUGA	CAUTIAL MAXIMO VENTILATION 750 M3/TH	OPTIMAL FAN TOTAL TURBINE	MAXIMUM FAN RATE 750 M3/IR ELECTRICAL POWER: 77 V
	POTENCY ELECTRICA : 77 V
	TENSION ELECTRICA : 230 VAC		VOLTAGE: 230 VAC
	PROTECTION ELECTRICA : FUSIBLE 1.25 A		ELECTRICAL PROTECTION : FUSE 1.25 A

BODART & GONAY
TYPO: PHENIX 850 REF.:47BOV85BOV	TYPE: PHENIX 850 REF.:47BOV85BOV
POTENCIA: 8-10 kW	POWER: 8-10 kW
COMBUSTIBLE: MADERA	FUEL: WOOD
∅ SALIDA HUMO: 250 MM (200 MM)	∅ SMOKE VENT: 250 MM (200 MM)
SALIDAS AIRE CALIENTE: 4-8 ∅125	HOT AIR VENTS: 4-8 ∅125
CARGA MADERA MARCHAAL MAXIMO: 4KG/H	FUEL CONSUMPTION AT MAXIMUM POWER: 4KG/H
PESO: 195 KG	WEIGHT: 195 KG
OPCION VENTILACION: 1 TURBINA CENTRIFUGA	CAUDAL MAXIMO VENTILACION 450 M3/H	OPTIONAL FAN: CENTRAL TURBINE	MAXIMUM FAN RATE 450 M3/H
	POTENCIA ELECTRICA: 77 W		ELECTRICAL POWER: 77 W
	TENSION ELECTRICA: 230 VAC		VOLTAGE: 230 VAC
	PROTECCION ELECTRICA: FUSIBLE 1.25 A		ELECTRICAL PROTECTION: FUSE 1.25 A

BODART & GONAY
TYPE: PHENIX 650 REF.:47BOV65BOV	TYPE: PHENIX 650 REF.:47BOV65BOV
POTENCIA: 6-8 kW	POWER: 6-8 kW
COMBUSTIBLE: MADERA	FUEL: WOOD
∅ SALIDA HUMO: 200 MM (180 MM)	∅ SMOKE VENT: 200 MM (180 MM)
SALIDAS AIRE CALIENTE: 4-8 ∅125	HOT AIR VENTS: 4-8 ∅125
CARGA MADERA MARCHA AL MAXIMO: 3KG/H	FUEL CONSUMPTION AT MAXIMUM POWER: 3KG/H
PESO: 160 KG	WEIGHT: 160 KG
OPCION VENTILACION: 1 TURBINA CENTRIFUGA	CAUDAL MAXIMO VENTILACION 450 M3/H	OPTIONAL FAN: CENTRIFUGAL TURBINE	MAXIMUM FAN RATE 450 M3/H
	POTENCIA ELECTrica: 77 W		ELECTRICAL POWER: 77 W
	TENSION ELECTrica: 230 VAC		VOLTAGE: 230 VAC
	PROTECCION ELECTrica: FUSIBLE 1.25 A		ELECTRICAL PROTECTION: FUSE 1.25 A

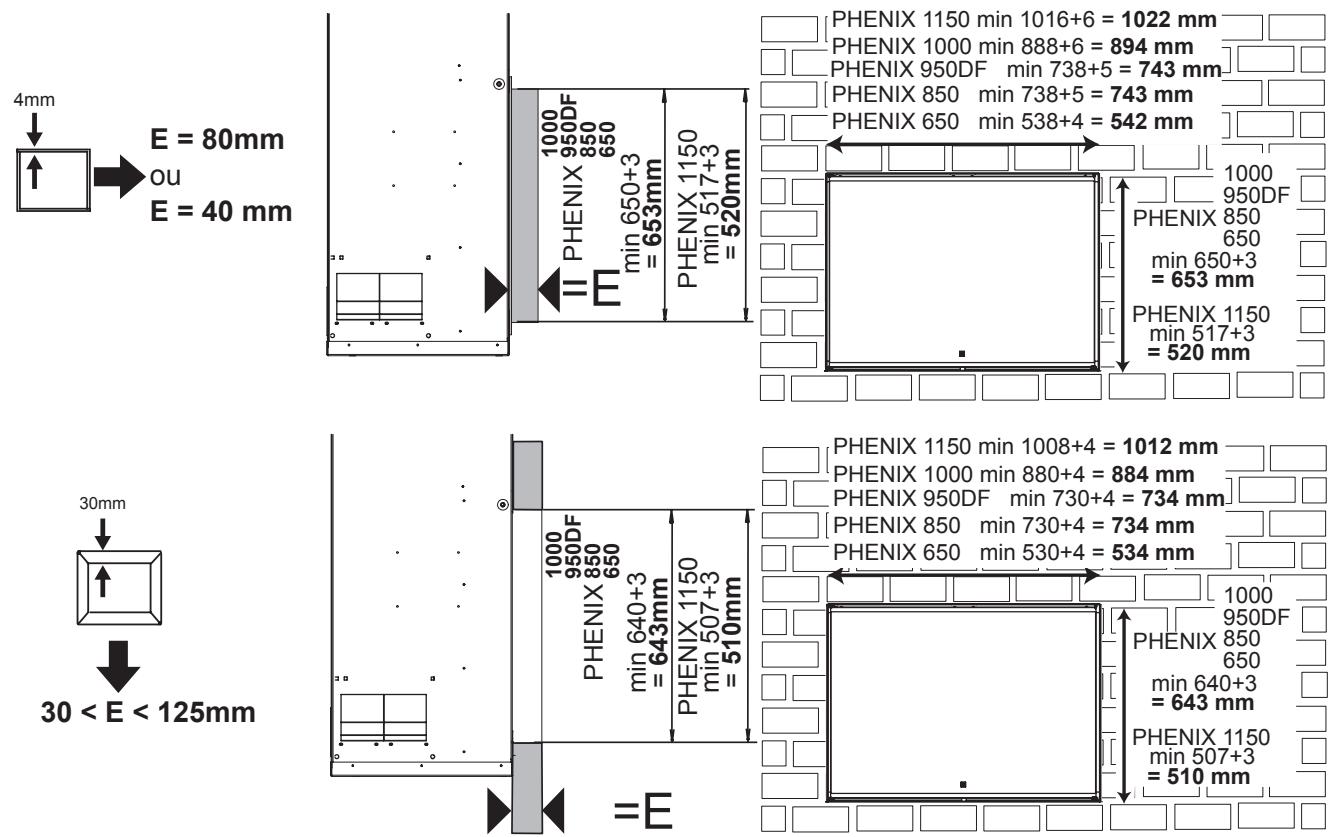

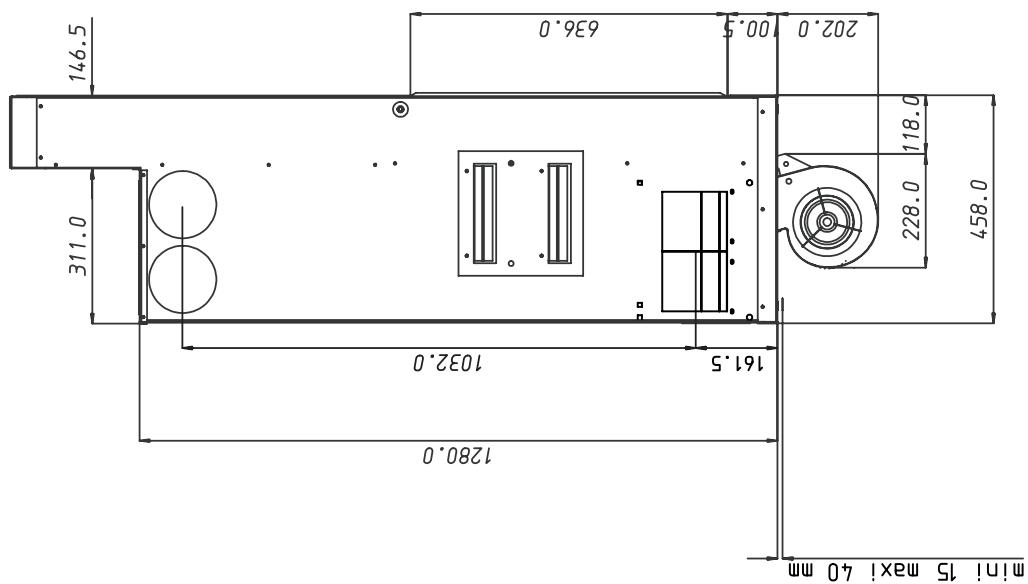

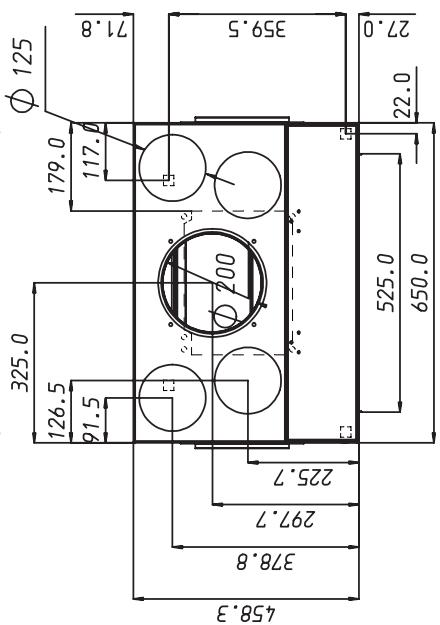

2. Dimensions d'encastrement

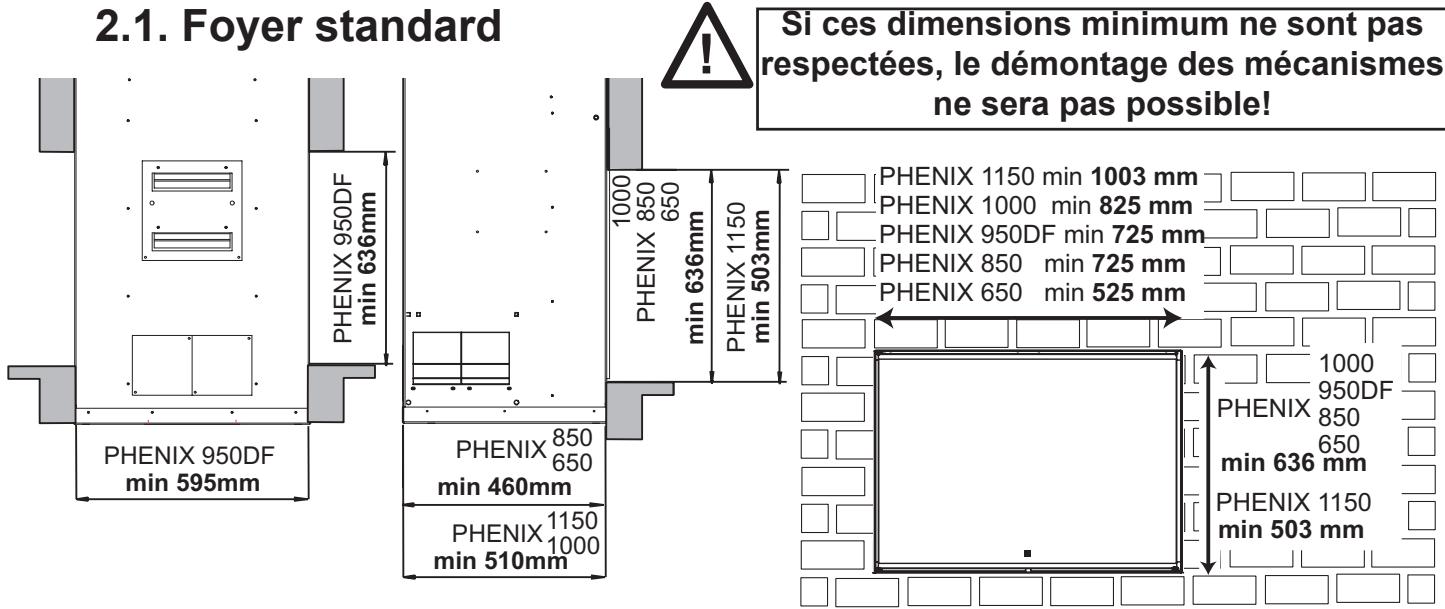

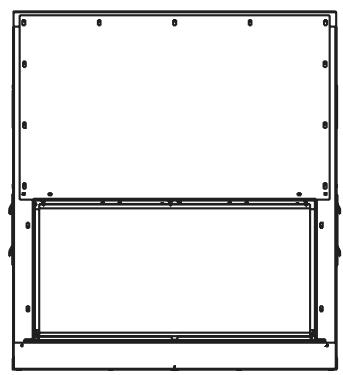

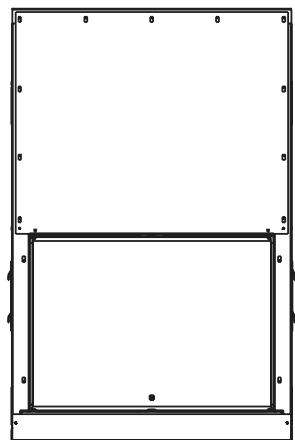

2.1. Foyer standard

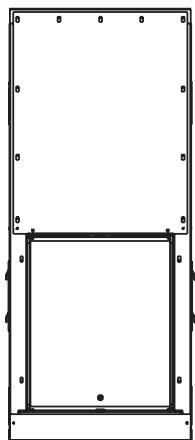

2.2. Foyer avec contre-cadre 4 mm / cadre 30 mm

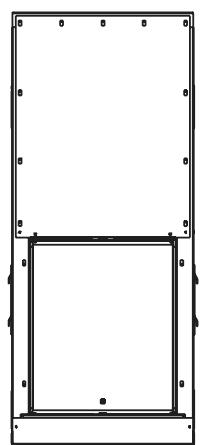

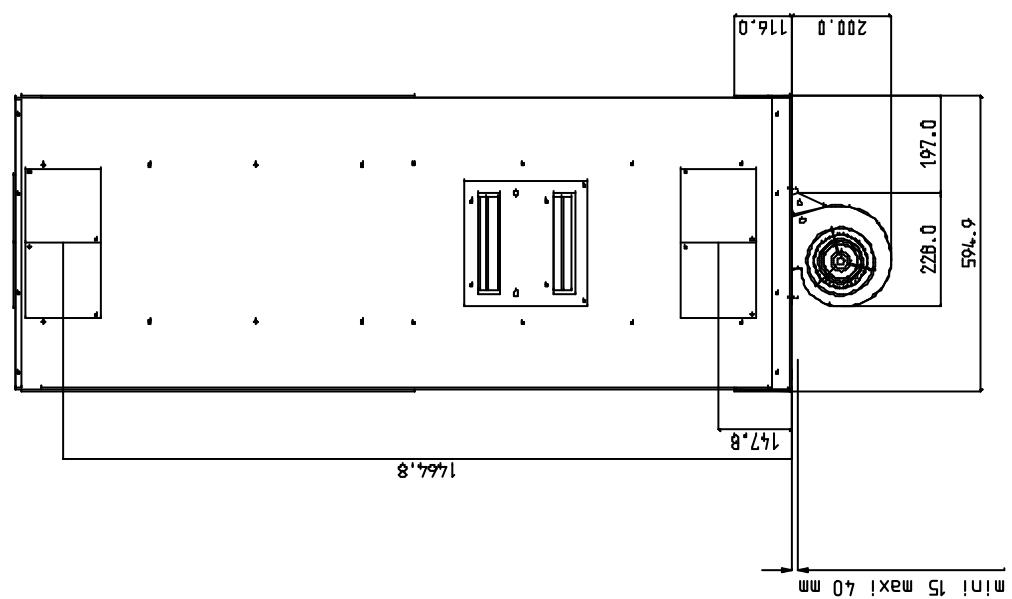

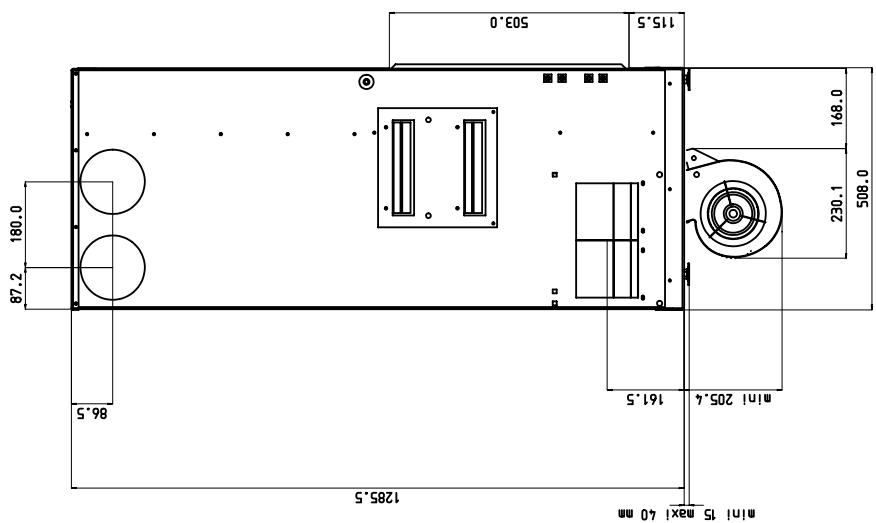

2.3. Ventilateur

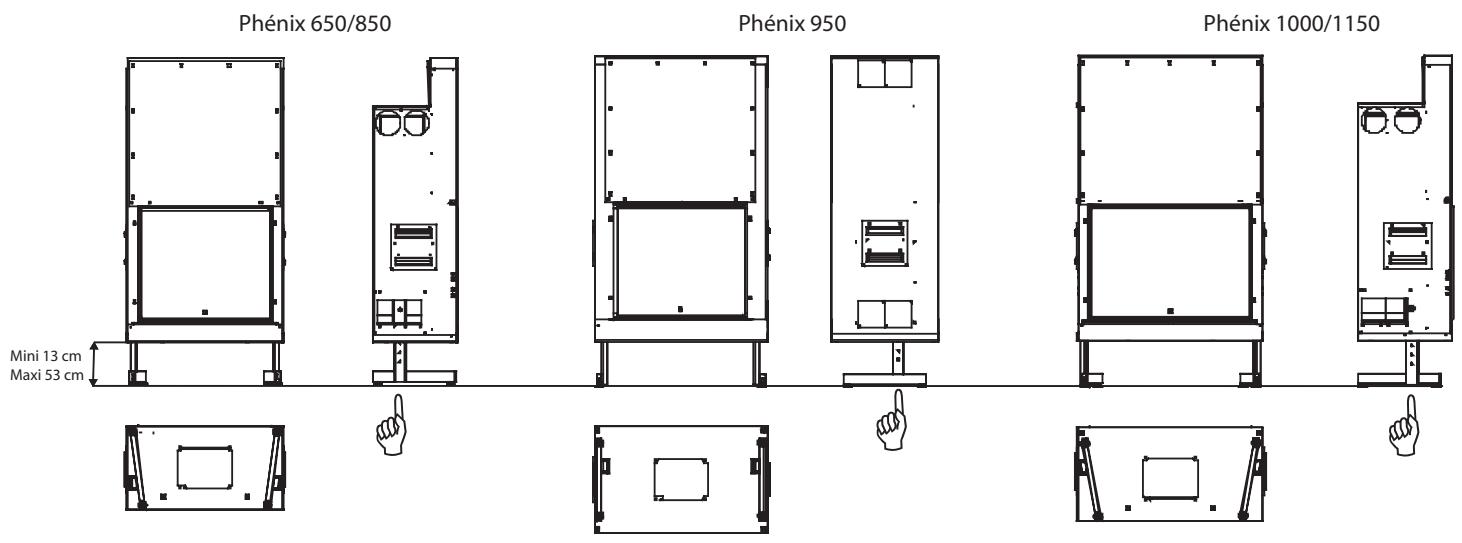

2.4. Kit Pieds

3. Conduit de fumée

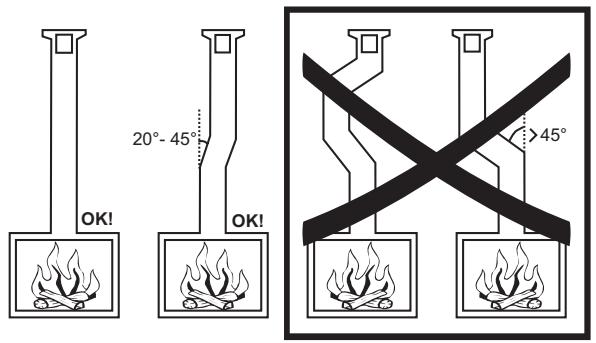

Recommendations Pr NBN 61-002

Le conduit de cheminée doit être construit selon les règles de l'art dont voici les plus importantes:

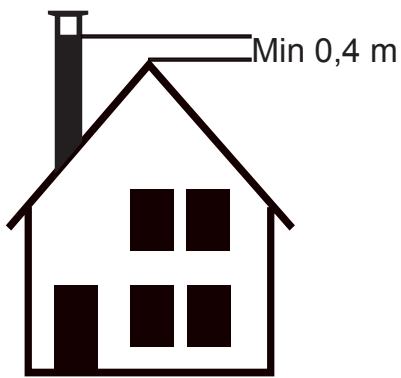

• Hauteur minimale (distance entre raccordement et dessus de souche) sera de 5 pour un foyer pouvant fonctionner en porte ouverte.
• Section

Phénix 1000/1150/950D: 490~cm^2 ( 0.25cm ) à 400^*cm^2

Phénix 850: 490~cm^2 ( 25 cm) à 315^*cm^2 ( 20 cm)

Phénix 650: 314~cm^2 ( 20 cm) à 254^* cm² ( 18 cm)

*la section de la cheminée peut-être diminuée jusqu'à cette valeur dans le cas d'une cheminée droite,

isolée, sans changement de section avec sortie de cheminée hors des zones d'influence des vents.

On veillera cependant à effectuer cette diminution de section le plus haut possible (par exemple: diminuier la section au niveau du raccordement au plafond).

• Le conduit doit être isolé thermiquement.
• La sortie de la cheminée (souche) et son emplacement sont très importantes, il faut absolument que la sortie dispose d'un chapeau pour éviter qu'il pleuve dans le foyer.

Demandeur conseil à un cheministe (tout dispositif rétrécissant la section de sortie doit être évité).

• La présence d'obstacles à proximé de la sortie de cheminée doit être prise en compte.

• Un conduit de fumée individuel ne comporte pas plus de 2 dévoiements (autrement dit, changements de direction). L'angle de ces dévoiements avec la verticale ne doit pas excéder d'une façon générale 20^ , et 45^ pour un conduit en métal lisse.
• Le conduit doit permettre la récapération des suies (ramonable).
• Ne raccordez qu'un seul apparéil par conduit.

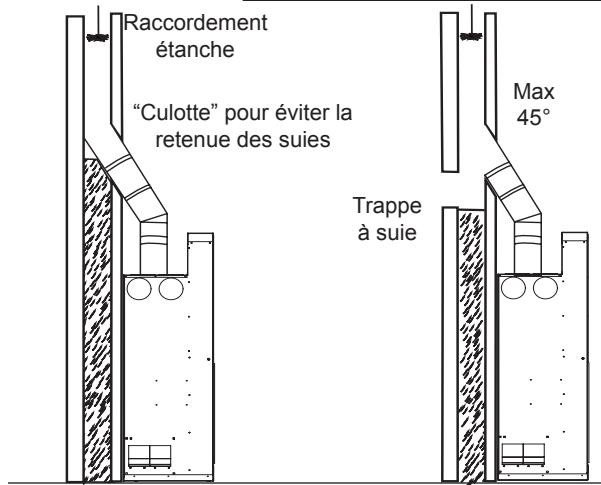

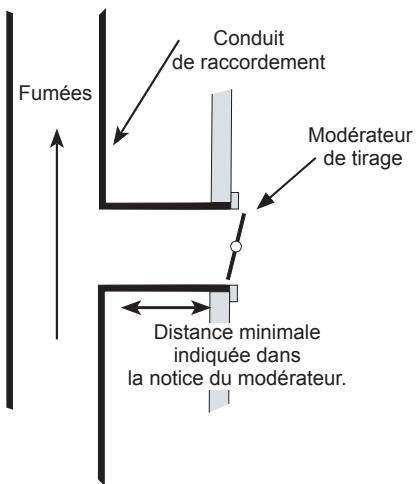

POUR UN CONDUIT EXISTANT:

Il est de rigueur de vérifier, outre l'étanchéité, la vacuité et la stabilité générale, la compatibilité du foyer et si nécessaire, tuber le conduit, voire modifier la souche.

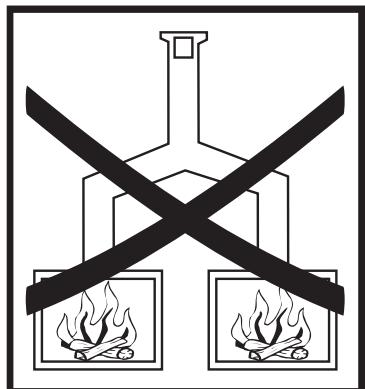

• En cas de double conduit:

• selectionnez le meilleur,

• obturez l'inutile.

• En cas de raccordement latéral sur un conduit existant, réalisèz un des deux montages suivants:

• L'étanchéité du raccordement est de rigueur.

Lorsque un ou plusieurs paramètres du conduit de fumées (grande hauteur p.ex.) laissent appréhender un tirage très élevé (+ de 40 Pa), il est prudent de prévoir un régulateur de tirage automatique. Il doit toujours être installé le plus après possible du foyer et à l'extérieur de la hotte ou à l'intérieur de la hotte s'il est facilement visible et accessible. La surveillance doit en être aisée.

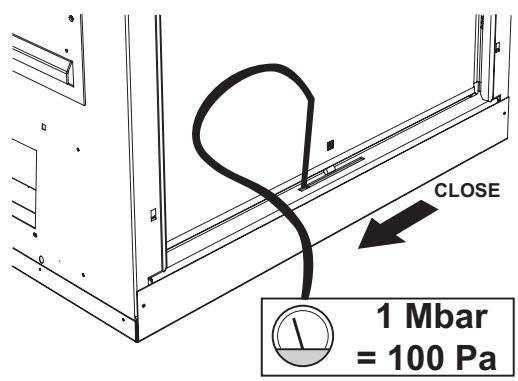

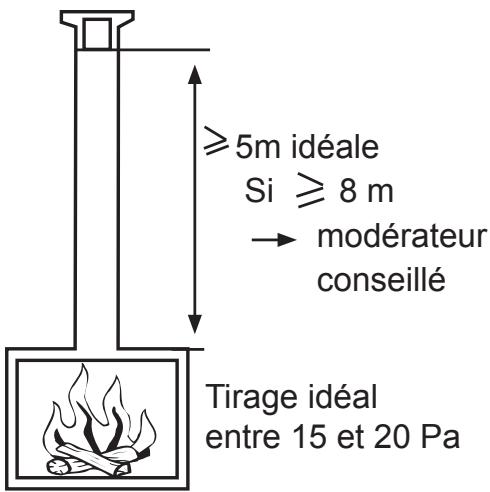

TIRAGE IDEAL

Soit + / - 20 Pa dans la cheminée porte fermée, dans la pratique, il est quasiment impossible d'effectuer cette mesure. Mais il est possible effectuer une autre mesure au test de fonctionnement, au niveau de l'encoche d'action du doseur d'air fermé (la sonde du déprimomètre engagée dans l'encoche), le tirage mesuré à cet endroit est plus faible que dans la cheminée du fait de la clé automatique et il devrait se situer entre 12 et 14 Pa avec un feu moyen.

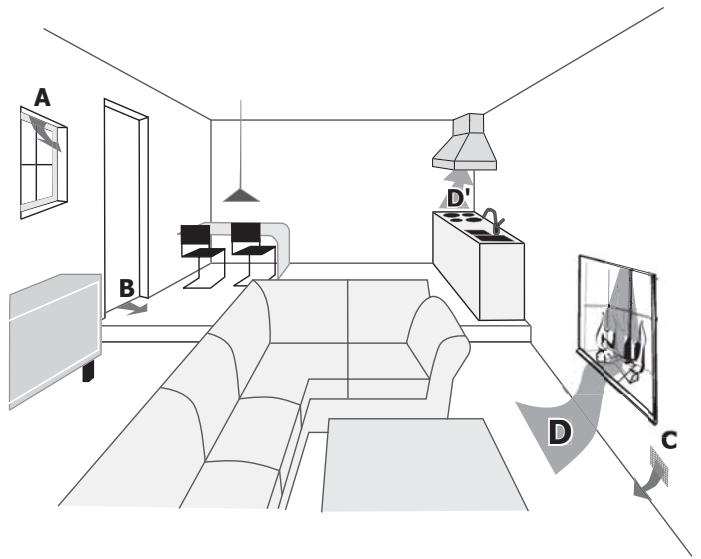

4. Amenée d'air extérieur

Lorsqu'un foyer brûle du bois, il consomme de l'air,ça peut dire qu'une certaine quantité d'air sort par la cheminée D.Cet air doit être compensé par les entrées habituelles,A et B,et si celles-ci sont insuffisantes, il faut ajouter une nouvelle entrée d'air frais C.La présence d'une hotte aspirante dans le même volume d'habitation create une sortie d'air supplémentaire D',qu'il faut également compenser.

Valeur indicative de C en fonction du diamètre de la cheminée et de l'étanchéité de la maison:

• 25 cm cheminée entrée 13 cm (133 cm²)
• 20 cm cheminée entrée 10 cm (79 cm²)
• 18 cm cheminée entrée 9 cm (64 cm²)

• De préférence, cette entrée sera proche du foyer. Ceci afin d'éviter des courants d'air froid à travers la pierce, une dépression dans le local et participer au renouvellement de l'air.
• Si de l'air chaud est envoyé dans un autre local, il faut prévoir un return d'air au foyer de section identique, ceci afin de ne pas creer des différences de pression entre les pieces de la maison.
• Il ne faut pas oublier que les odeurs seront distribuées dans les autres pieces via les sorties d'air chaud.
• Il est fortement déconseilé de prendre l'entièreté de l'air de convection à l'extérieur (air trop froid donc baisse de rendement). Si en plus, l'air de convection est pulsé à l'aide d'un ventilateur, celui-ci va générer une importante surpression dans la piece rendant le feu incontrollable.
• Il faut également tener compte des circuits d'air de convection (voir les schémas de convection ci-dessous).

5. Circuit d'air de convection

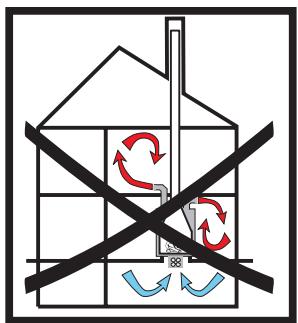

5.1. Conduit d'air

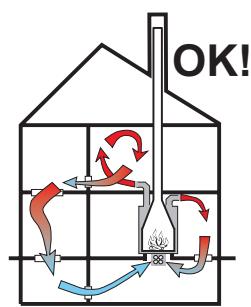

Il est impératif d'ouvrir 2-4 sorties d'air chaud suivant le modele et l'in installation. Cesortiesdoiventetre raccordées àun conduit de minimum 50cm de hauteur verticale.

Des conduits isolés thermiquement sont recommandés pour le fonctionnement

optimal de l'appareil (ceux-ci créé un "tirage" pour l'air de convection). Utiliser 4 sorties d'air chaud et 4 entrées d'air chaud améliore notablement le début d'air chaud en convection naturelle.

A l'installation de ces conduits, limiter la longueur et les changements de direction, "couder" au plus large et éviter l'utilisation de grilles de sortie à faible coefficient de passage, car les pertes de vitesse engendrées diminuent l'efficacité des sorties d'air chaud.

Lors de l'installation du foyer avec la ventilation de 450~m^3 /h , il est possible d'utiliser les conduits d'air chaud pour envoyer de l'air chaud dans d'autres pieces. Dans ce cas, il est impératif de prévoir un orifice de retard d'air de section au moins équivalente aux sorties d'air chaud. Ceci est très important pour ne pasmettre la piece en dépression, ce qui causerait un problème de

fonctionnement du foyer.

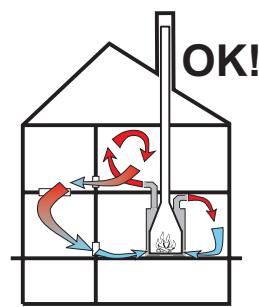

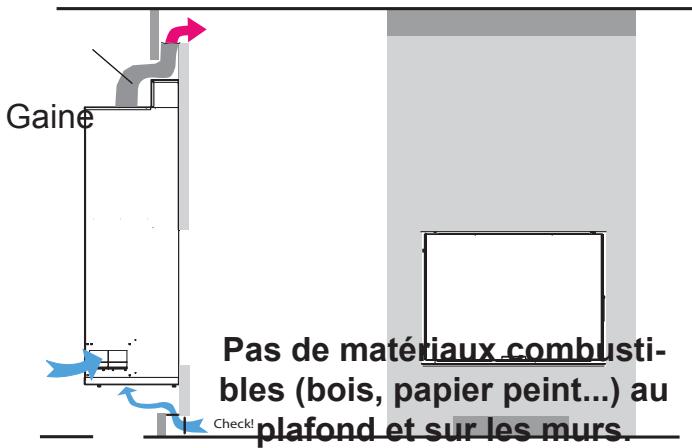

Exemple d'installation avec entrée et sortie d'air de convection sans grille:

S'il y en a, bien séparer les matériaux isolants de l'air de convection, pour éviter la diffusion des poussières.
Aucun matérieliau combustible ne peut etre en contact avec les gains de sortie d'air chaud.

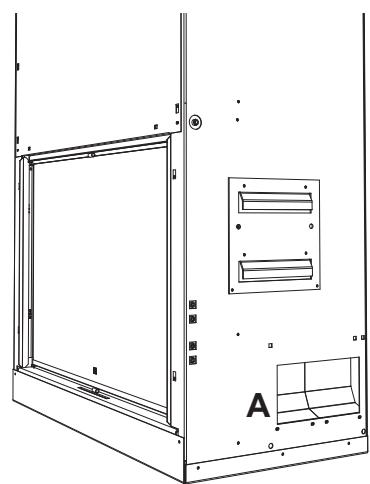

5.2. Convection naturelle

Il est impératif d'ouvrir 4 sorties d'air chaud pour le Phénix 950D/1000/1150 et au moins 2 pour les Phénix 850/650. Ces sorties doivent être raccordées à un conduit de minimum 50 cm de hauteur verticale. Et le dessus du foyer ne doit pas être isolé.

A= entrées d'air laterales, elles optimisent la convection naturelle (sauf sur phénix 950D).

Pour le Phénix 950D, si il n'y a pas une hauteur de 4 cm sous le foyer il faut impératifement laisser ouvertes les entrées d'air laterales qui se trouvent dans le bas de l'appareil.

Un passage de ± 700cm^2 (pour 4 sorties raccordées et sans filtré), et de ± 450cm^2 (pour 2 sorties raccordées et sans filtré) doit être prévu dans la maçonnerie comme entrée d'air de convection au niveau du foyer.

5.3. Convection forcee (option ventilateur)

Il est impératif d'ouvrir au moins 2 sorties d'air chaud.

Il est normal que, lors du fonctionnement du ventilateur, un peu d'air puisse sorting par ces orifices(A). Pour le Phenix 950D les entrées d'air laterales doivent être fermées.

Il faut cependant veiller à ce que les sorties d'air chaud ne soient pas trop compliquées afin de permettre une bonne circulation de l'air; si tel n'est pas le cas, trop d'air sera refoulé par les orifices.

En cas de panne de courant (donc ventilateur à l'arrêt), ces entrées d'air laterales assurent un minimum de convection naturelle pour préserver l'intégrité du foyer; il faudra cependant veiller à faire des fais qu'en raisonnables (sauf sur phénix 950D).

Pour l'entrée d'air de la ventilation, il faut prévoir dans la maconnerie un passage de minimum 450~cm^2 sans filtré, ou de minimum 700~cm^2 avec un filtré à poussières (Attention! tener compte du coefficient de passage des grilles et des filtres).

Il est indispensable de séparer correctement dans la maconnerie les circuits d'arrivées et de sorties d'air. Certains isolants se désagrègent avec le temps. De ce fait, des poussières d'isolant peuvent se faire aspirer et être diffusées dans l'air ambiant de la maison.

6. Installation

Veillez à litre attentivement le chapitre RECOMMANDATIONS de la page 4.

De plus, pour un fonctionnement idéal :

• Pour éviter les déperditions de chaleur dans les conduits, il est conseillé de les isoler.

• Les sections d'entrée et de sortie d'air de convection minimales doivent être respectées.

• La cheminée doit être adaptée.

• MATÉRIAUX COMBUSTIBLES: ils sont à proscrire dans l'environnement immédiat du foyer, des sorties d'air chaud et du conduit de cheminée. Une distance de sécurité au sol de 80 cm est nécessaire. Il faut noter que lors du fonctionnement en porte ouverte, des braises brûlantes peuvent être projétées à plusieurs mètres.

• MATÉRIAUX ISOLANTS: utilisez des matériaux "HAUTE TEMPERATURE" comme certaines laines de roche ou de la fibre céramique. Dans tous les cas, ces matériaux ne doivent pas'être en contact avec l'air de convection (NE PAS UTILISER DE LAINE DE VERRE).

6.1. Placement du foyer.

1. Il est absolument impératif que le foyer soit parfaitement de niveau.
2. Dévisser les 2 vis de la façon avant et enlever celle-ci.
3. Couper le collier colson qui se trouve autour du contrepoids et de la potentie.
4. Vérifier le bon fonctionnement de la porte (ouverture latérale, montée / descente).
5. Ouvrir les sorties d'air chaud et éventuellesment les entrées d'air chaud pour une convection naturelle.
6. ÀpRES le raccordement de la cheminée, nous vous conseillons demettre à feu le Phenix (porte ouverte et portefermée) avant fermeture de la cheminée décorative.
7. Il est possible de sorting les caches de finition pour faciliter la pose de finition de la cheminée décorative. Toujours enlever oumettre les caches porte descendue!
8. Nous recommendons dans tous les cas, de ne pas isoler le dessus du foyer.
9. Il est possible de ne pas isoler du tout le foyer. Dans ce cas, il faut absoluement que l'air puisse circuler autour du foyer, ce qui permet par la meme occasion de recuperer de la chaleur. Cependant si le foyer est contre un mur extérieur de la maison, il est préferable de l'isoler de ce mur.

6.2. Placement du ventilateur et variateur (option).

Toutes les manipulations d'installation et d'entretien sur le ventilateur et le variateur doivent se faire avec l'alimentation débranchée.

• Si le dessous du foyer est accessible (lors de l'installation), il est possible de venir y placer

directement, par le dessous, la ventilation (attention au sens!).

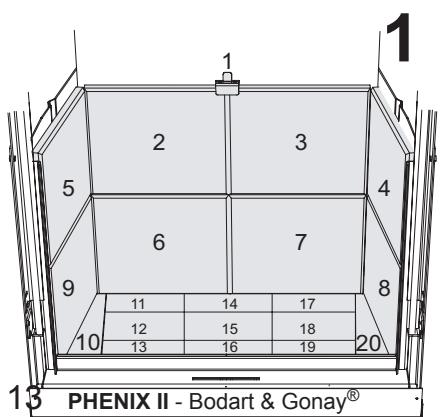

- Sinon, démonter les plaques de vermiculite et les briques, en suivant l'ordre indiqué.
- Dévisser les vis de la trappe ventilateur et la sortie.
- Monter le ventilateur, par la trappe d'accès dans le fond du corps de chauffe (attention au sens!).
- Prévoir le passage du fil d'alimentation électrique du moteur dans la réalisation de la maçonneorie.
- Remonter la trappe, vérifier la position des compensations de vermiculite, qui doivent se couven sous les plaques de coté, et repositionner les plaques de vermiculite ainsi que les briques.

• Evitez d'installer le variateur à proximé des apparèils video et audio.

1. Réglage de la vitesse.
2. Vis de réglage de la vitesse minimale sous le bouton (un calibrage est nécessaire).
3. Fusible 1,25A (Enlevez le bouton, dévissez la plaque, tirez pour le remplacement).

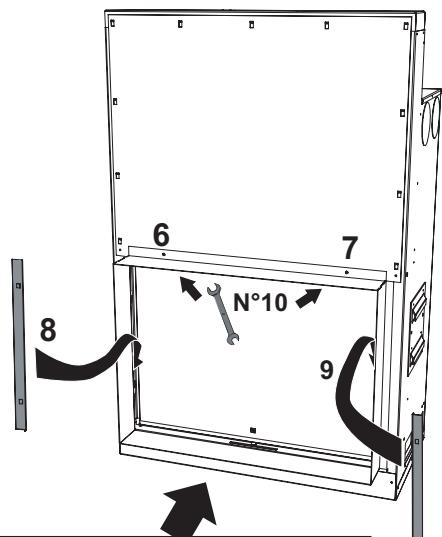

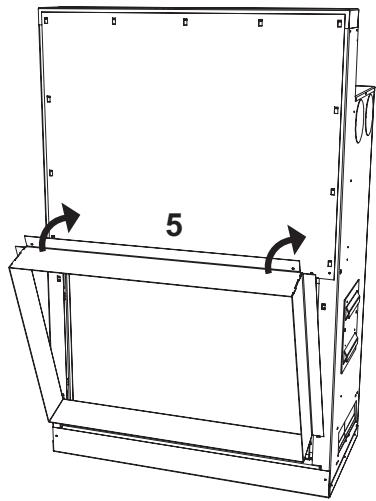

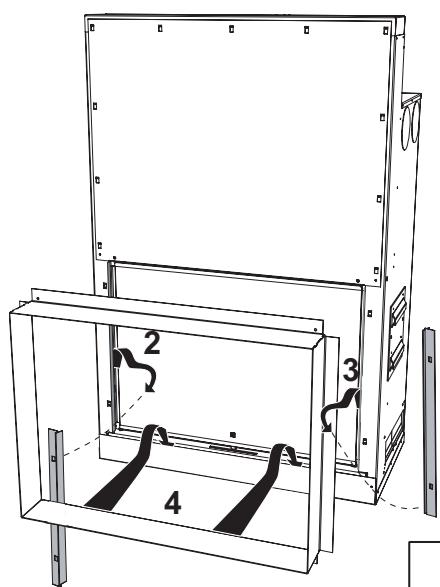

6.3. Placement du cadre (option).

Installation du cadre avant maçonneorie!

6.4. Placement des pieds

7. Pièces de rechange

Vérifier les différentes dimensions minimales d'encastrement (tener compte des options!) Voir p.17. Si ces dimensions ne sont pas respectées, le démontage des différents mécanismes n'est plus possible!
Mise à niveau du foyer, 2 points de références. Voir p. 4 & 21.
Placer le conduit de raccordement cheminée et le raccordement des sorties d'air chaud.
Pas de matériaux combustibles (bois papier peint...) au plafond et sur les murs autour des sorties d'air chaud.
Pour les matériaux combustibles au sol, une distance de sécurité de 80 cm est nécessaire.
Contrôle du circuit d'air de combustion. Voir p.19.
Contrôle des circuits d'air de convection. Voir p.20.
La sortie de cheminée possède un chapeau. Voir p.18.
□ Installation du cadre (option) avant maçonneerie. Voir p.23.

Sansventilateur

Il est impératif d'ouvrir 4 sorties d'air chaud pour le Phénix 950D/1000/1150 et au moins 2 pour les Phénix 850/650.

Avec ventilateur

Vérifier la bonne orientation du ventilateur.
Au moins 2 sorties d'air chaud sont ouvertes.
Il faut veiller à ce que les sorties d'air chaud ne soient pas trop compliquées afin de permettre une bonne circulation de l'air; si tel n'est pas le cas, trop d'air sera refoulé par les orifices.
Vérifier les circuits d'air. Voir p.19.
Calibrage du variateur de vitesse.
Alimentation électrique AC230 V 50Hz, avec fusible et circuit indépendant de hifi/video.

Toujours allumer le ventilateur lors que le foyer est en fonctionnement.
