XPA6100 - Amplificateur audio DUAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio mono pour caisson de basses
Marque	DUAL
Modèle	XPA6100
Puissance de sortie RMS (4 ohms)	200 Watts x 1 canal, ≤ 1% THD+N
Puissance de sortie RMS (2 ohms)	300 Watts x 1 canal, ≤ 1% THD+N
Puissance dynamique	600 Watts à 2 ohms
Rapport signal/bruit	72 dBA (réf. 1 watt à 4 ohms)
Réponse en fréquence	20 Hz - 200 Hz (-3 dB)
Impédance de charge minimale	2 ohms
Filtre passe-bas (LPF) variable	40 - 200 Hz, 12 dB/octave
Amplification des basses (Bass Boost)	0 - 12 dB à 45 Hz
Sensibilité d'entrée	200 mV - 6 V
Entrées audio	Niveau bas (RCA) et niveau haut (fils de haut-parleur)
Alimentation	11 - 16 VDC, masse négative
Fusible	20 A ATO x 2
Dimensions (L x H x P)	348 x 54 x 233 mm (13.69 x 2.13 x 9.17 pouces)
Dimensions d'installation typiques	406 x 83 x 233 mm (16 x 3.25 x 9.17 pouces)
Indicateur LED	Vert (marche), Rouge (protection)
Garantie	1 an limitée (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - XPA6100 DUAL

Que faire si l'amplificateur ne s'allume pas (aucun voyant) ?

Vérifiez les connexions des câbles +12V, REM (télécommande) et GND (masse). Assurez-vous que la tension est comprise entre 11 et 16 VDC. Vérifiez également les fusibles de l'amplificateur (20A ATO x 2) et remplacez-les si nécessaire.

Pourquoi l'amplificateur entre-t-il en protection (LED rouge) ?

Cela peut être dû à un court-circuit dans les fils de haut-parleur (les fils se touchent ou touchent la masse), à une impédance de charge inférieure à 2 ohms, ou à un haut-parleur défectueux. Vérifiez et isolez les câbles, et mesurez l'impédance du haut-parleur.

L'amplificateur est allumé (LED verte) mais aucun son ne sort. Que faire ?

Vérifiez que les câbles de haut-parleur sont correctement branchés et que le volume de l'autoradio est suffisamment élevé. Assurez-vous que les entrées audio (RCA ou haut niveau) sont bien connectées et que le signal d'entrée est présent.

Comment raccorder l'amplificateur à un autoradio sans sorties RCA ?

Utilisez les entrées de haut niveau (fils de haut-parleur). Branchez les sorties haut-parleur de l'autoradio sur le connecteur d'entrée haut niveau de l'amplificateur en respectant la polarité (signal + et -). Le fil noir sert de référence de masse. N'utilisez pas simultanément les entrées bas niveau et haut niveau.

Quelle est l'impédance minimale de charge pour le XPA6100 ?

L'impédance minimale de charge est de 2 ohms. Une charge inférieure peut endommager l'amplificateur. Si vous utilisez un seul caisson de basses, assurez-vous qu'il présente une impédance d'au moins 2 ohms.

Comment régler le gain (niveau d'entrée) correctement ?

Tournez la commande de gain au minimum (sens anti-horaire). Augmentez le volume de l'autoradio à environ 75% du maximum. Ensuite, tournez lentement la commande de gain dans le sens horaire jusqu'à entendre une légère distorsion, puis reculez légèrement jusqu'à ce que la distorsion disparaisse.

Que faire si un bruit de moteur (alternateur) se fait entendre ?

Vérifiez que la connexion de masse (GND) est faite sur une surface métallique propre et non peinte du châssis. Éloignez les câbles RCA des câbles d'alimentation pour éviter les interférences. Si le problème persiste, utilisez des câbles RCA blindés et de bonne qualité.

Comment brancher un seul caisson de basses en mono ?

Branchez le haut-parleur sur les bornes de sortie en respectant la polarité (+ et -). L'amplificateur est mono, donc il n'y a qu'un canal. Assurez-vous que l'impédance du caisson est d'au moins 2 ohms. Le filtre passe-bas (LPF) doit être activé pour ne reproduire que les basses fréquences.

Quel calibre de câble d'alimentation utiliser ?

Pour le XPA6100, utilisez un câble d'alimentation et de masse d'au moins 8 AWG. Le fusible principal doit être installé à moins de 18 pouces de la batterie, avec un calibre adapté (20A ou plus selon la configuration).

L'amplificateur chauffe-t-il normalement ?

Oui, un échauffement modéré est normal. Assurez-vous que l'amplificateur est monté dans un endroit bien ventilé, avec au moins 2,5 cm (1 pouce) d'espace libre de chaque côté. Évitez de le placer sous un tapis ou dans un espace confiné sans circulation d'air.

MODE D'EMPLOI XPA6100 DUAL

Amplificateurs de puissance portables

DUAL AUDIO

LOUD & CLEAR

Préparation

Nous vous prions de bien pouvoir lire ce guide tout entier avant l'installation. A cause de la nature technique des amplificateurs, il est recommandé que votre amplificateur DUAL soit installé par un technicien professionnel ou par un détaillant autorisé.

Avant de commencer

• Débranche la borne négative de la pile (consultez un technicien qualifié pour instructions).
• Évitez d'inverser l'amplificateur là où il devra être soumis à des températures extrêmes, telles que des rayons de soleil directs ou bien là où il sera soumis à la poussière, saleté ou la vibration excessive.
• Soyez extrêmement prudent lorsque vous percez des trous pour éviter d'endommager des canalizations de carburant ou le câblage de voiture existant.
• Toute installation d'amplificateur exige des câbles de haut-parleur, de signalisation et de puissance (non fournis).
• Un jeu d'installation de l'amplificateur (vendu séparément) est recommandé pour faciliter l'installation. Consultez votre détaillant pour des recommandations.

Emplacement de montage

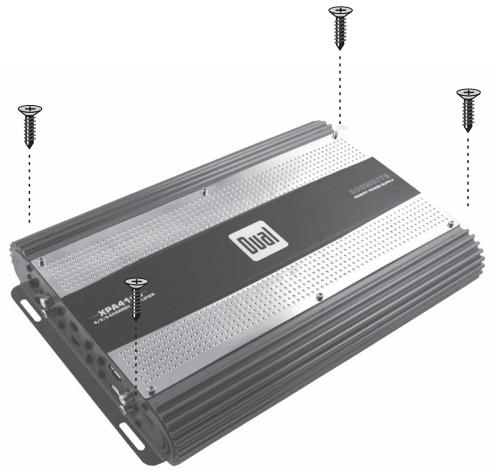

• Choisissez un emplacement de montage pour l'amplificateur. Des emplacements suggérés comprennent sous un siège ou dans la coffre.
• L'amplificateur peut être monté horizontalement (recommandé) ou verticalement. Pour une performance optimale, assurez-vous que vous laissez 1 pouce d'espace sur chaque côté. Ne montez pas l'amplificateur sous des tapis ou là où la circulation d'air est restreinte.
• N'installez pas l'amplificateur là où il serait exposé à l'humidité.
• L'emplacement de montage optimal varie de véhicule en véhicule. Rappelez-vous de vérifier toutes les fonctions amplificateur avant de terminer la procédure de montage finale.

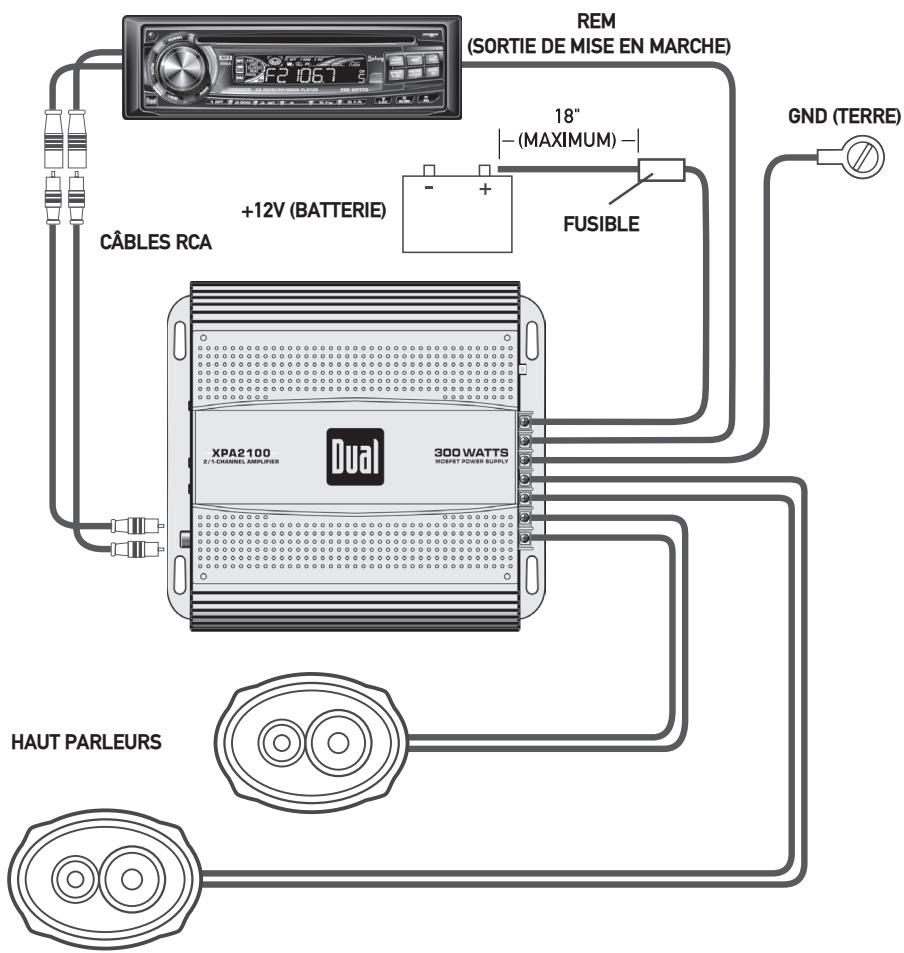

MÉTHODES DE MONTAGE TYPIQUES

Description de branchement

Rassurez-vous de suivre les instructions spécifiques fournies avec le jeu d'installation de votre amplificateur (non fourni avec cet amplificateur). L'information ci-dessous doit être utilisée seulement comme une consigne générale.

Cable de puissance (+12V)

• Débranchez la borne négative de la pile avant de procéder. Consultez un technicien qualifié pour des instructions si vous n'êtes pas sûr.
• Planifiez le routage des câbles avant de couper des fils à longueur. Commencez par router le câble de puissance +12V de la pile à l'emplacement de l'amplificateur. Utilisez une rondelle lorsque vous faites passer des câbles à travers un tablier ou des ouvertures métalliques. Évitez de faire passer le câble de puissance après du câblage de véhicule existant pour empêcher du bruit d'entrer dans le système audio.
• Soyez extrêmement prudent lorsque vous percez des trous pour éviter d'endommager des canalizations de carburant ou le câblage de véhicule existant.
• Le fil +12V DOIT être fusionner à l'intérieur de 18 pouces de la pile pour protégé le système électrique de véhicule.

Conducteur de terre (GND)

• Le conducteur de terre de l'amplificateur doit être aussi court que possible. Choisissez une section propre et non peinte de métal ou le châssis du véhicule lorsque vous attachez le conducteur de terre. Nettoyez l'emplacement de toute poussière ou graisse.

Câble de mise en marché à distance (REM)

• Le câble de mise en marche à distance branche la sortie de mise en marche de l'amplificateur de l'installation de tête ou la sortie de l'antenne de puissance.

Câbles de haut-parleur

• Choisissez un câble de haut parleur de gabarit adéquat en fonction de votre combinaison amplificateur/haut parleur exacte. Assurez-vous de bien observer la polarité lorsque vous branchez.
• Ne mettez en terre aucun fil de haut parleur ni ne branchez des cables de haut parleur ensemble.

Signal d'entrée

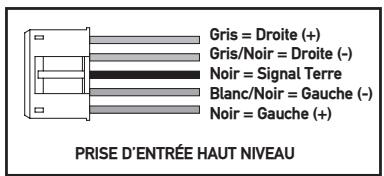

• Le signal d'entrée est branché aux sorties niveau bas (RCA) ou niveau haut (cable de haut-parleur) de l'installation de tête.
• Un signal d'entrée de bas niveau garantit la meilleure performance. Si ceci n'est pas disponible, utilisez des entrées de haut niveau - lorsque vous interfacer avec une installation de tête d'usine par exemple.

• N'utilise pas d'entrées de haut et de bas niveau en même temps – branche soit l'un soit l'autre.
• Ne faites jamais passer des fils sous ou en dehors du véhicule.

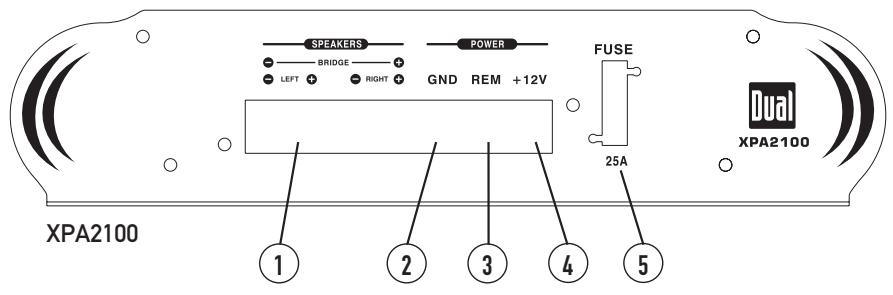

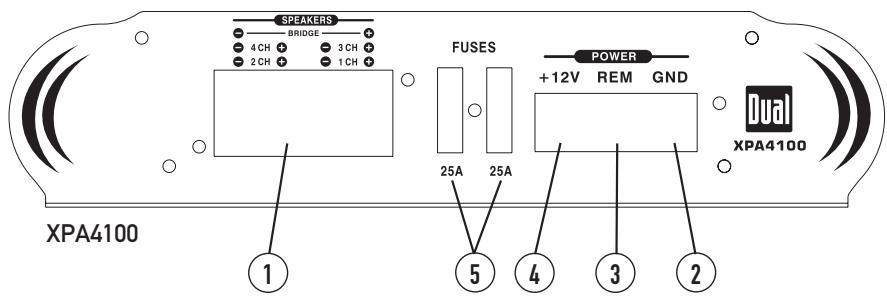

Branchements puissance et haut

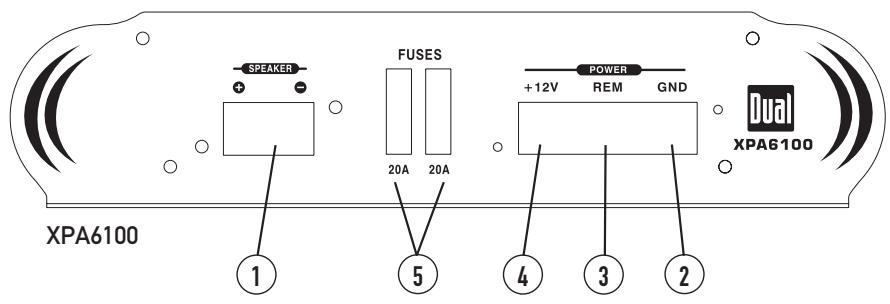

1 Branchement haut-parleur 2 Branchement de mise en terre 3 Branchement à distance

4 Branchement de la pile +12V Fusible(s)

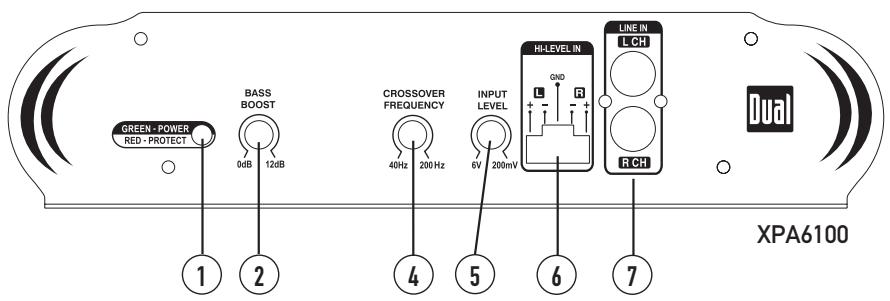

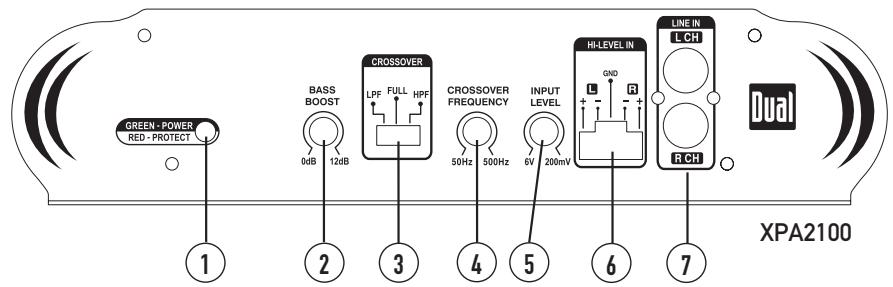

Entrées et contrôles audio

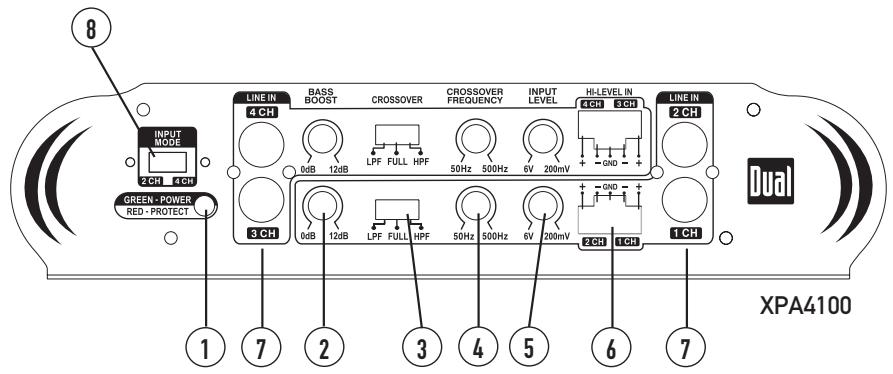

Indicateur LED ② Amplifications de masse fréquences 3 Mode de recouvrement 4 Fréquence de recouvrement

5 Contrôle du niveau d'entrée 6 Entrées haut niveau 7 Entrées bas niveau 8 Interrupteur de mode d'entrée

Branchement de puissance principale

Branchez les câbles +12V, GND et REM en conformité avec ce guide. Un fusible convenable DOIT être installé sur la sortie +12V à l'intérieur de 18 pouces de la pile pour la protection du système électrique du véhicule.

Calibre de fusible

Lorsque vous remplacez les fusibles, assurez-vous que le nouveau fusible est du type et d'amperage corrects. Utilisation d'un mauvais fusible peut endommager l'amplificateur.

XPA2100 25 amp ATO x 1

XPA4100 25 amp ATO x 2

XPA6100 20 amp ATO x 2

Taille du câble puissance/mise en terre

Pour une performance optimale, n'utilisez que des câbles de taille indiquée ci-dessous ou plus grande. Assurez-vous d'utiliser des câbles de puissance et de mise en terre de même taille.

XPA2100 10 gauge

XPA4100 8 gauge

XPA6100 8 gauge

Branchements amplificateur

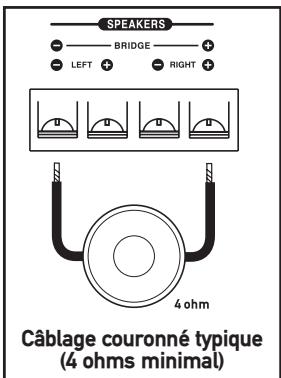

Branchements de haut-parleur Branchez les câbles de haut-parleur en respectant la polarité. Le chargement d'impédance minimale pour un XPA2100 et un XPA4100 est 2ohms stéréo et 4ohms couronné. Le chargement d'impédance minimale pour un XPA6100 est 2ohms. Utilisation des charges plus basses que ceux-ci n'est pas recommandée et peut endommager l'amplificateur. Le XPA2100 et le XPA4100 peuvent être câblés pour stéréo, couronné ou une opération stéréo/couronné simultanée.

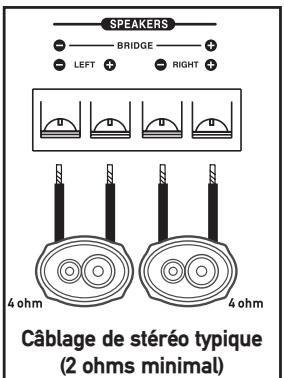

Deux haut-parleurs (Stéréo)

Caisson de basse (Mono)

Branchement de haut-parleur XPA2100 montré

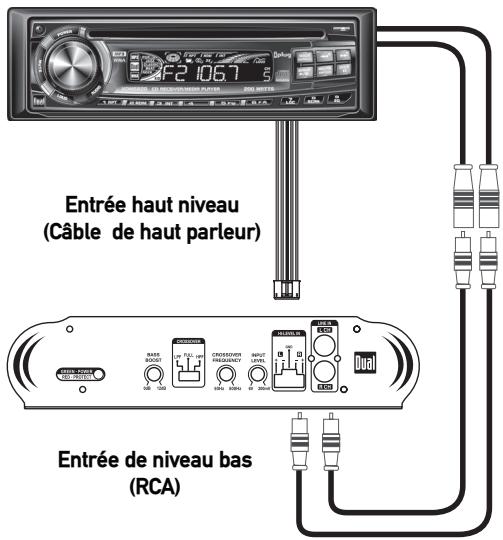

Entrée de niveau bas (RCA)

Un signal d'entrée de niveau bas est préféré pour une meilleure performance. Des installations d'amplificateur dans le coffre typiques exigent un cable RCA de 17 à 20 pieds. La plupart des camions et des applications sous le siège exigent un cable RCA de 6 à 9 pieds. L'utilisation des cables RCA de construction à paire torsadée va réduire le bruit.

Cable de haut-parleur

Des entrées de haut niveau doivent être utilisées seulement lorsque les sorties RCA ne sont pas disponibles de l'installation de tête. Branchez les sorties haut parleur de l'installation de tête au branchement d'entrée de haut niveau comme montré ci-dessous. Le fil noir (signal de référence terre) peut ou ne peut pas exiger un branchement au châssis terre - dépendant de votre installation particulière.

N'utilisez pas des entrées de haut niveau et de bas niveau en même temps - branchez soit l'un soit l'autre.

Contrôle du niveau d'entrée	Le contrôle du niveau d'entrée (gain) est utilisé pour obtenir la meilleure concordance possible entre la sortie audio de l'installation de tête et l'entrée d'amplificateur. Commence par tournier le contrôle de niveau d'entrée contre le sens de l'aiguille d'une montre. Ensuite, mettez le contrôle de volume de l'installation de tête vers le haut jusqu'à % du volume total. Ajuster le contrôle de niveau d'entrée dans le sens de l'aiguille d'une montre jusqu'à ce que vous entendiez une distorsion audible et puis légèrement contre le sens de l'aiguille d'une montre pour avoir le meilleur accord. Répétez pour tous les contrôleurs du niveau d'entrée.
Interrupteur de Mode d'entrée (XPA4100)	Sélectionnez la mode 2 CH si l'installation de tête n'a qu'une paire de sorties RCA. Branchez le RCA de l'installation de tête dans les chaînes 1/2 ou 3/4. Toutes les 4 entrées d'amplificateur receivefront un signal.
	A NOTER: Il n'y a pas de function équilibreur lorsque vous utilisez la mode 2 CH.
	Sélectionnez la mode 4 CH si l'installation de tête a 2 paires de sorties RCA. Branchez le RCA depuis l'installation de tête dans les chaînes 1/2 and 3/4.
Mode de recouvrement (XPA2100 & XPA4100)	Le recouvrement est utilisé pour filtrer les fréquences au-dessus ou au-dessous d'un certain point. Choisissez LPF lorsque vous utilisez un amplificateur avec des caissons de basse. HPF lorsque vous utilisez des combinaisons de gamme moyen/haut parleur d'aigus et FULL lorsque vous utilisez avec des hauts parleurs de type coaxiaux.
	A NOTER: Choisissez FULL lorsque vous utilisez l'amplificateur dans la mode stériso/couronnée simultanée. Dans cette mode des recouvrements passifs sont exigés. Si vous n'utilise pas les composants passifs corrects vous pouvez endommager l'amplificateur et/ou les hauts parleurs. Consultez un technicien qualifié pour des recommendations.
Contrôle de fréquence recouvrement	Ce contrôle permet l'ajustement précis des fréquences de recouvrement.
Amplification des basses fréquences	Ce contrôle fournit une amplification supplémentaire @ 45Hz lorsqu'il est utilisé avec des caissons de basse. Ajustez ce contrôle avec soin - utilisation incorrecte peut endommager les hauts parleurs.
Indicateur LED	L'indicateur LED s'illumine en vert pendant l'opération normale (POWER) et rouge lorsque l'amplificateur trouve un défaut (PROTECT).

Garantie limitée d'un an

Cette garantie vous accorde des droits spécifiques, mais vos droits peuvent varier d'un État à un autre.

Dual Electronics Corp. garantit à l'acheteur original que ce produit est sans défaut de matériaux et de fabrication pour une durée d'un an à compter de la date d'achat figurant sur la facture de l'acheteur.

L'obligation de Dual Electronics Corp dans le cadre de cette garantie est limitée à la réparation ou au remplacement (à notre choix) sans frais suite à des vérifications du problème et à une preuve de la date d'achat figurant sur la facture de l'acheteur.

Pendant cette période de garantie d'un an, le produit sera remplacé, sans frais, par un nouveau, un reconditionné ou un comparable (à notre choix) s'il s'avère défectueux. Les produits de remplacement sont garantis pour la balance de la garantie originale.

Qui est couvert?

Cette garantie est seulement valide pour le produit acheté et utilisé aux États-Unis et ne s'étend pas au propriétaire suivant à l'acheteur original.

Ce qui est couvert?

La garantie couvre les suivants : Le produit est sans défaut de matériaux et de fabrication. Cette garantie exclut les dommages causés par une utilisation incorrecte, un entretien incorrect, une négligence, un accident ou une installation non conforme des connexions de voltage ou une réparation effectuée par une personne non autorisée ou le fait de ne pas avoir suivi les instructions contenues dans ce mode d'emploi ou les dommages dans le transport de retard de la marchandise.

Que faire?

1. Avant de contacter le service à la clientèle, réferez-vous à la section de dépannage de votre mode d'emploi. Un tout petit ajustement des commandes ou des branchements pourrait vous sauver un appel au service à la clientèle.
2. Pour toute réparation pendant la période de garantie, veuillez retourner l'appareil bien emballé (de préférence dans son emballage original) par transport prépayé avec une copie du reçu original à un centre autorisé.
3. Veuillez nous décrire le problème avec l'appareil, y inclure votre nom, une adresse de relais UPS (boîte postale non acceptable) et un numéro de téléphone de jour.
4. Pour de plus amples renseignements sur les centres services, veuillez nous contacter des façons suivantes :
5. Contactez-nous au numéro sans frais suivant : 1-866-382-5476
6. Envoyez-nous un courriel à l'adresse suivante: [e-mail]

Exclusion de certains dommages : Cette garantie est exclusive et remplace toute autre garantie stipulée ou implicite, incluant sans limite les garanties implicites de qualité marchande ou d'adaptation à un usage particulier et tout obligation, responsabilité, droit, réclamation, action en justice ou acte dommageable qui pourrait ou ne pourrait pas survenir à cause de la négligence fait de la Compagnie ou imputé à la Compagnie. Aucune personne ou aucun représentant n'est autorisé à accepter la responsabilité de la compagnie dans la vente de ce produit. La compagnie ne sera pas tenue responsable pour des dommages indirects ou accidentels.

Caractéristiques techniques

CEA-2006 Spécifications standardisées de puissance (référence: 14.4VDC, 20Hz~20kHz)

XPA2100

Sortie de Puissance: 50 Watts RMS x 2 canaux à 4 ohms et ≤ 1% THD+N

Rapport Signal à Bruit: 75dBA (reference: 1 watt multiplié par 4 ohms)

Sortie puissance supplémentaire:

75 Watts RMS x 2 channels à 2 ohms et ≤ 1% THD+N

150 Watts RMS x 1 channel à 4 ohms (couronne) et ≤ 1% THD+N

Puissance dynamique: 300 Watts à 4 ohms

Réponse fréquence: 20Hz~20kHz (-3dB)

Signal d'entrée maximal: 6V

Signal d'entrée minimal: 200mV

Impédance sortie haut-parleur: 2~8 ohms (stéreo), 4~8 ohms (couronne)

Amplification des basses fréquences: 0~12dB @ 45Hz

Gamme de recouvrement: 50~500Hz, 12dB/octave

Alimentation: 11-16 VDC, terre négative

Fusible: 25 amp ATO

Dimensions de l'amplificateur: 8.9'' × 2.13'' × 9.17'' (WxHxD)

(226 × 54 × 233 mm)

Dimensions d'installation typiques: 11.5'' × 3.25'' × 9.17'' (WxHxD)

(292 × 83 × 233 mm)

XPA4100

CEA-2006 Spécifications standardisées de puissance (référence: 14.4VDC, 20Hz~20kHz)

Sortie de Puissance: 50 Watts RMS x 4 canaux à 4 ohms et ≤ 1% THD+N

Rapport Signal à Bruit: 72dBA (reference: 1 watt multiépie par 4 ohms)

Sortie puissance supplémentaire:

75 Watts RMS x 4 channels à 2 ohms et ≤ 1% THD+N

150 Watts RMS x 2 channel à 4 ohms (couronne) et ≤ 1% THD+N

Puissance dynamique: 600 Watts à 4 ohms

Réponse fréquence: 20Hz~20kHz (-3dB)

Signal d'entrée maximal: 6V

Signal d'entrée minimal: 200mV

Impédance sortie haut-parleur: 2~8 ohms (stéreo), 4~8 ohms (couronne)

Amplification des basses fréquences: 0~12dB @ 45Hz

Gamme de recouvrement: 50~500Hz, 12dB/octave

Alimentation: 11-16 VDC, terre négative

Fusible: 25 amp ATO x 2

Dimensions de l'amplificateur: 13.69'' × 2.13'' × 9.17'' (WxHxD)

(348 × 54 × 233 ~mm)

Dimensions d'installation typiques: 16'' × 3.25'' × 9.17'' (WxHxD)

(406 × 83 × 233 mm)

Caractéristiques techniques

CEA-2006 Spécifications standardisées de puissance (référence: 14.4VDC, 20Hz~20kHz)

XPA6100

Sortie de Puissance: 200 Watts RMS x 1 channels à 4 ohms et ≤ 1% THD+N

Rapport Signal à Bruit: 72dBA (reference: 1 watt multiplie par 4 ohms)

Sortie puissance supplémentaire: 300 Watts RMS x 1 channels à 2 ohms et ≤ 1% THD+N

Puissance dynamique: 600 Watts à 2 ohms

Réponse fréquence: 20Hz~200Hz (-3dB)

Signal d'entrée maximal: 6V

Signal d'entrée minimal: 200mV

Impédance sortie haut-parleur: 2~8 ohms

Amplification des basses fréquences: 0~12dB @ 45Hz

Gamme de recouvrement: 40~200Hz, 12dB/octave

Alimentation: 11-16 VDC, terre négative

Fusible: 20 amp ATO x 2

Dimensions de l'amplificateur: 13.69'' × 2.13'' × 9.17'' (WxHxD)

(348 × 54 × 233 mm)

Dimensions d'installation typiques: 16'' × 3.25'' × 9.17'' (WxHxD)

(406 × 83 × 233 mm)

La conception et les caractéristiques peuvent être modifiées sans préavis.

Dépannage

Problème		Cause	Action
L'appareil ne se met pas en marche (pas de puissance pour l'indicateur LED)		Le fil +12V n'est pas branché ou voltage incorrect, le fil REM n'est pas branché ou voltage incorrect.	Vérifiez les branchements pour voltage correct (11-16VDC).
		Le fil GND n'est pas branché.	Vérifiez le branchement à terre.
		Fusible(s) sauté.	Remplacez fusible(s).
L'appoint a de la puissance - LED est vert (mais pas d'audio)		Les fils de haut parleur ne sont pas branchés.	Vérifiez les branchements des hauts parleurs.
		Volume tourné vers le bas.	Augmentez le volume à l'installation de参加会议.
		Un ou plus d'un fil de haut parleur touché l'un autre ou le châssis terre.	Isolez tous les fils de hauts parleurs nus les uns par rapport aux autres et à la terre châssis.
		Les hauts parleurs défectueux ou endommagés.	Vérifiez/remplacez les hauts parleru(s).
		Signal d'entrée n'est pas branché.	Vérifiez des entrées de niveau haut ou bas pour branchement correct.
L'appoint saute les fusible(s)		Classement de fusible incorrect.	Utilisez les fusible(s) avec le bon classement.
		Le fil +12V touché la terre de châssis.	Vérifiez pour des fils pincés.
		Haut parleur défectueux ou endommagés.	Vérifiez/remplacez les hauts parleurs.
Bruit du moteur		Mauvaise connection à terre.	Rassurez-vous que l'amplificateur est mis à terre à une surface métallique proper et vide.
		Signal boucle de terre ou RFI (interference radio fréquence).	Reroutez les cables RCA depuis le câblage haut courant existent.
LED illumine rouge (mode protection)		L'un ou plus d'un fils de hauts parleurs touchent les uns les autres ou touchent la terre de châssis.	Isolez tous les fils de haut parleur nu les uns des autres et de la terre de châssis.
		Haut parleurs défectueux ou endommagés à l'intérieur (court circuit).	Vérifiez/remplacez les hauts parleurs.
		XPA2100	Chargement haut parleur moins de 2 ohms (stéroid).	Ajustez le chargement de haut parleur - amplifi-cateur n'opérera pas à moins de 4 ohms quand il est couronnéd.
		XPA4100	Chargement haut parleur moins de 4 ohms (courréné).
		XPA6100	Chargement haut parleur moins de 2 ohms.	Ajustez le chargement de haut parleur- amplifica-teur n'opérera pas à moins de 2ohms.
Sortie audio avec distorsion		Type de signal entée incorrect ou niveau d'entée trop haut.	Vérifiez les branchements et réduisez/ajustez le niveau d'entée.
Sortie audioasse		Signal d'entée incorrect ou niveau d'entée trop bas.	Vérifiez les branchements et augmentez/ajustez le niveau d'entée.
Basse faible		Des hauts parleurs de basse faibles sont cable hors de phase.	Vérifiez les branchements de haut parleur (+) et (-). (Observe la belle polarisation.)
