ATLAS LEX500 - Climatiseur ADYX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split mural
Marque	ADYX
Modèle	ATLAS LEX500
Puissance frigorifique	12000 BTU/h (3,5 kW)
Puissance calorifique	13000 BTU/h (3,8 kW)
Classe énergétique	A+ (froid) / A+ (chaud)
Alimentation électrique	220-240 V ~ 50 Hz
Consommation électrique (froid)	1,1 kW
Consommation électrique (chaud)	1,2 kW
Réfrigérant	R32
Débit d'air (unité intérieure)	420 m³/h
Niveau sonore (unité intérieure)	25-45 dB
Niveau sonore (unité extérieure)	55 dB
Dimensions (unité intérieure)	800 x 290 x 200 mm
Poids (unité intérieure)	10 kg
Dimensions (unité extérieure)	700 x 500 x 250 mm
Poids (unité extérieure)	25 kg
Longueur de tuyauterie max.	15 m
Diamètre des tubes	1/4" (liquide) / 3/8" (gaz)
Fonctions principales	Froid, chaud, déshumidification, ventilation, minuterie, veille
Filtre à air	Filtre lavable, anti-poussière
Télécommande	Oui, avec afficheur LCD
Entretien et nettoyage	Nettoyer le filtre toutes les 2 semaines, vérifier les ailettes
Sécurité	Protection antigivre, arrêt automatique, détection de fuite de réfrigérant

FOIRE AUX QUESTIONS - ATLAS LEX500 ADYX

Comment nettoyer le filtre du climatiseur ADYX ATLAS LEX500 ?

Éteignez l'appareil et débranchez-le. Ouvrez le panneau avant, retirez le filtre, lavez-le à l'eau tiède savonneuse, rincez et séchez-le complètement avant de le remettre.

Que faire si le climatiseur ne refroidit pas ?

Vérifiez d'abord que le filtre n'est pas obstrué. Ensuite, assurez-vous que la température de consigne est inférieure à la température ambiante. Si le problème persiste, contactez un professionnel.

Puis-je installer le climatiseur moi-même ?

L'installation doit être réalisée par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement, notamment pour la manipulation du réfrigérant.

Comment utiliser la minuterie ?

Appuyez sur le bouton 'Timer' de la télécommande, puis réglez l'heure d'arrêt ou de mise en marche souhaitée. Confirmez avec 'Set'.

Que signifient les codes d'erreur ?

Reportez-vous à la notice pour la signification des codes. Les plus courants sont E1 (défaut sonde) et E2 (défaut antigivre). Faites appel à un technicien si le code persiste.

Comment passer en mode chauffage ?

Sur la télécommande, appuyez sur 'Mode' jusqu'à afficher le symbole du soleil (chaud). Réglez la température souhaitée.

Le climatiseur fait du bruit, est-ce normal ?

Un léger bruit de flux d'air est normal. Si vous entendez des cliquetis ou des grincements, vérifiez que l'unité est bien fixée et que les pièces sont en bon état.

Comment entretenir l'unité extérieure ?

L'unité extérieure doit être maintenue propre, sans feuilles ni obstacles autour. Un nettoyage annuel par un professionnel est recommandé.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 1 W, mais pour économiser l'énergie, il est conseillé de débrancher l'appareil en cas d'absence prolongée.

Puis utiliser une rallonge pour l'alimentation ?

Non, évitez les rallonges. Branchez le climatiseur directement sur une prise murale adaptée pour éviter les risques de surchauffe.

MODE D'EMPLOI ATLAS LEX500 ADYX

Branchement cellules actives à la fermeture

3 PONTS INDISPENSABLES

BRANCHEMENT SELECTEUR à CLE

Ouverture

1vantail

Ouverture

2 vantaux

BRANCHEMENT CLIGNOTANT

REGLAGES

Réglage préconisé avant la programmation

NOTA: Ne pas modifier la position des DIP-SWITCH

Réglage puissance du moteur 1 PORTAIL LEGER

REGLAGE PRECONISE

PORTAL LOORD OU TEMPS FROID

Réglage puissance du moteur 2 456 PORTAIL LEGER

456 REGLAGE PRECONISE

456 PORTAL LOURD OU TEMPS FROID

Réglage décalage à la fermeture C'est le temps de retard du lève-tail à la fermeture 0 Second

5 seconds

10 seconds

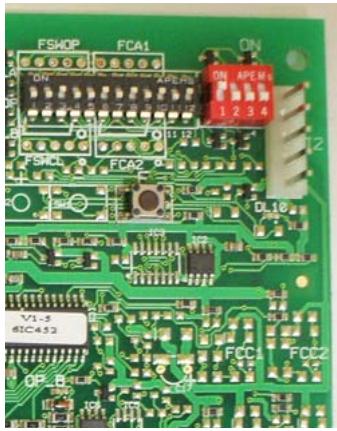

Programmation de la telecommande

Mise en place du récepteur embrochable Appuyer sur le bouton poussoir du canal 1 du récepteur Levoyant s'allumependant10 secondsRelacher

Logiques de fonctionnement

LOGIQUE PAS À PAS

Il faut commander l'ouverture par la télécommande

Il faut commander la fermeture par la télécommande

74910

C'est mode préconisépendant les règles

LOGIQUE AUTOMATIQUE

Il faut commander l'ouverture et le portail se ferme automatiquement après le temps de pause

78910

Temps de pause 10 secondes

7&910

Temps de pause 30 secondes

78910

Temps de pause 60 secondes

Appuyer sur le bouton choisi de la télécommande. Le voyant clignote et reste allumé pendant 10 secondes. Si on a plusieurs télécommandes, répéter l'opération tant que le voyant est allumé.

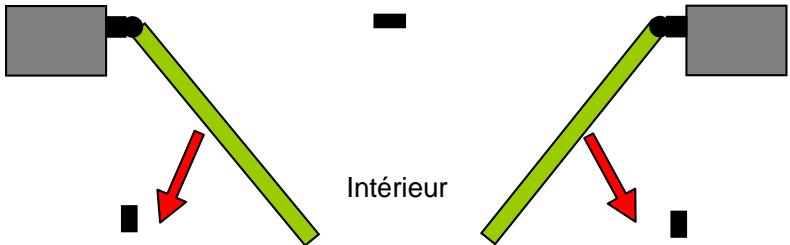

Preparation a la programmation

Déverrouiller les 2 moteurs et positionner les 2 vantaux à reverrouiller les 2 moteurs

Appuyer sur le bouton programme de la télécommande

Vérifier que les 2 côtés partent bien vers l'ouverture ; sinon inverser les fils marron et noir du ou des moteurs qui partent vers la fermeture et recommencer. Fermer le portail.

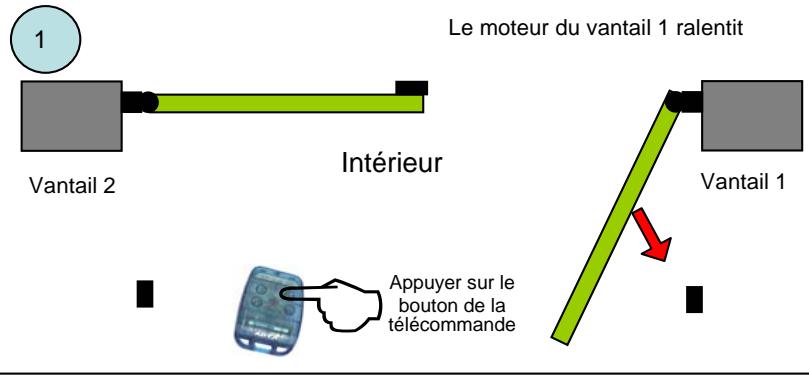

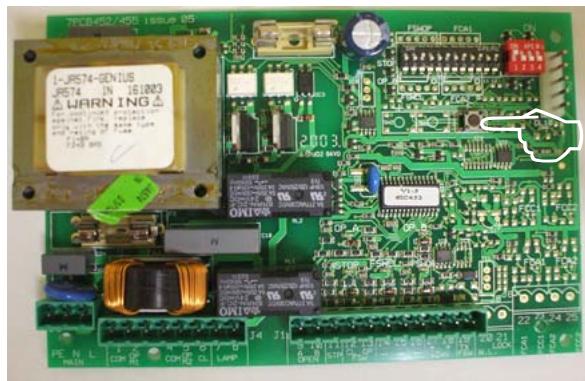

Programmation

Appuyer sur le bouton F jusqu'à ce que le 1ervantail démarre en ouverture. Relacher le bouton F

L'exemple est donné avec le vantail de droite qui ouvre le premier
