ATLAS LEX 500 - Climatiseur ADYX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split
Modèle	ATLAS LEX 500
Marque	ADYX
Puissance frigorifique	5000 BTU
Alimentation électrique	220-240 V ~ 50 Hz
Dimensions unité intérieure	800 x 300 x 200 mm
Dimensions unité extérieure	700 x 500 x 250 mm
Poids unité intérieure	12 kg
Poids unité extérieure	25 kg
Niveau sonore unité intérieure	55 dB(A)
Classe énergétique	A
Capacité de déshumidification	1,5 L/h
Débit d'air	500 m³/h
Réfrigérant	R32
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Nettoyer les filtres tous les mois
Sécurité	Protection contre les surchauffes, arrêt automatique
Pièces détachées et réparabilité	Télécommande, filtres, câble d'alimentation

FOIRE AUX QUESTIONS - ATLAS LEX 500 ADYX

Comment installer le climatiseur ATLAS LEX 500 ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que l'unité extérieure est placée sur une surface stable et que les liaisons frigorifiques sont correctement isolées.

Quel type de télécommande utiliser ?

Utilisez la télécommande fournie avec l'appareil. En cas de perte, vous pouvez commander une télécommande de remplacement auprès du service client ADYX.

Comment nettoyer les filtres du climatiseur ?

Ouvrez le panneau avant, retirez les filtres et lavez-les à l'eau tiède savonneuse. Séchez-les complètement avant de les remettre en place. Effectuez cette opération tous les mois.

Que faire si le climatiseur ne refroidit pas ?

Vérifiez que les filtres sont propres, que l'unité extérieure n'est pas obstruée et que le mode est réglé sur froid. Si le problème persiste, contactez un technicien.

Est-ce que l'ATLAS LEX 500 peut chauffer ?

Oui, le modèle ATLAS LEX 500 est réversible et dispose d'une fonction chauffage. Utilisez la télécommande pour basculer en mode chaud.

Quelle est la consommation électrique du climatiseur ?

La consommation varie selon l'utilisation. En moyenne, il consomme environ 1,5 kWh en mode refroidissement. Consultez l'étiquette énergétique pour plus de détails.

Comment programmer la minuterie ?

Appuyez sur le bouton 'Timer' de la télécommande, réglez l'heure souhaitée à l'aide des touches + et -, puis confirmez. Le climatiseur s'allumera ou s'éteindra automatiquement.

Le climatiseur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit est anormal, vérifiez que l'appareil est de niveau et que les vis sont serrées. Contactez le service après-vente si nécessaire.

Où trouver la notice complète de l'ATLAS LEX 500 ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une version traduite.

Comment obtenir des pièces détachées ?

Les pièces détachées (télécommande, filtres, etc.) sont disponibles auprès du service client ADYX ou chez les revendeurs agréés.

MODE D'EMPLOI ATLAS LEX 500 ADYX

Branchement cellules actives à la fermeture

3 PONTS INDISPENSABLES

BRANCHEMENT SELECTEUR À CLE

Ouverture

1vantail

Ouverture

2 vantaux

BRANCHEMENT CLIGNOTANT

REGLAGES

Réglage préconisé avant la programmation

NOTA: Ne pas modifier la position des DIP-SWITCH

Réglage puissance du moteur 1 PORTAIL LEGER

REGLAGE PRECONISE

PORTAL LOORD OU TEMPS FROID

Réglage puissance du moteur 2 456 PORTAIL LEGER

456 REGLAGE PRECONISE

456 PORTAL LOUD FORDAL LOOK OU TENSIFS FROID

Réglage décalage à la fermeture C'est le temps de retard du lève-tail à la fermeture 0 Second

5 seconds

10 seconds

PROGRAMMATION DE LA TELECOMMANDE

Mise en place du récepteur embrochable Appuyer sur le bouton poussoir du canal 1 du récepteur Levoyant s'allumependant10 secondsRelacher

Logiques de fonctionnement

LOGIQUE PAS À PAS

Il faut commander l'ouverture par la télécommande

Il faut commander la fermeture par la télécommande

7 8 9 10

C'est le mode préconisé pour les regloges

LOGIQUE AUTOMATIQUE

Il faut commander l'ouverture et le portail se ferme automatiquement après le temps de pause

78910

Temps de pause 10 secondes

7&910

Temps de pause 30 secondes

78910

Temps de pause 60 secondes

Appuyer sur le bouton choisi de la télécommande. Le voyant clignote et reste allumé pendant 10 secondes. Si on a plusieurs télécommandes, répéter l'opération tant que le voyant est allumé.

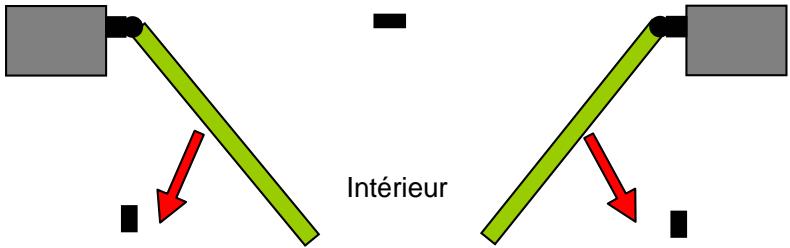

Preparation a la programmation

Déverrouiller les 2 moteurs et positionner les 2 vantaux à reverrouiller les 2 moteurs

Appuyer sur le bouton programme de la télécommande

Vérifier que les 2 côtés partent bien vers l'ouverture; sinon inverser les fils marron et noir du ou des moteurs qui partent vers la fermeture et recommencer. Fermer le portail.

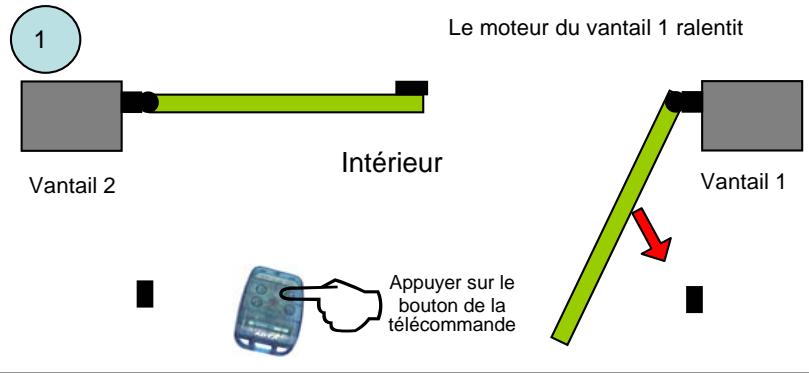

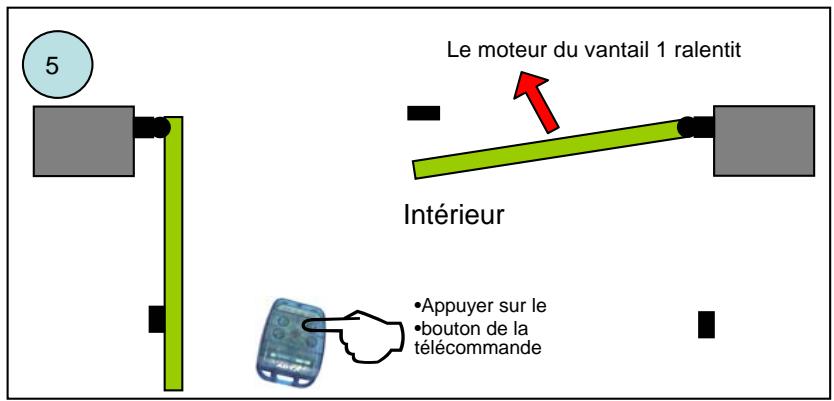

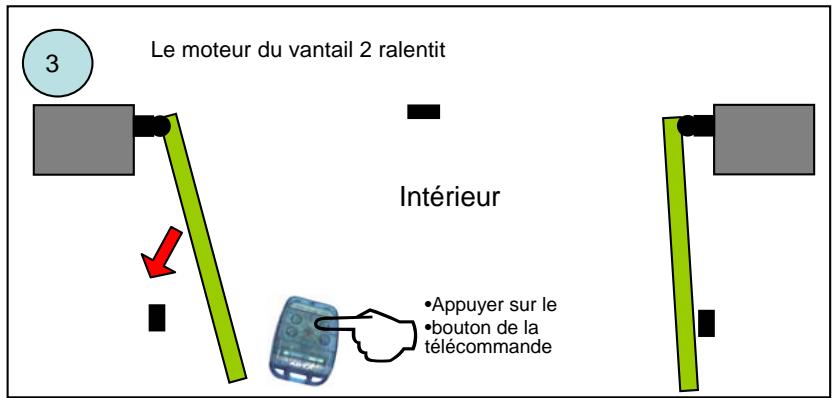

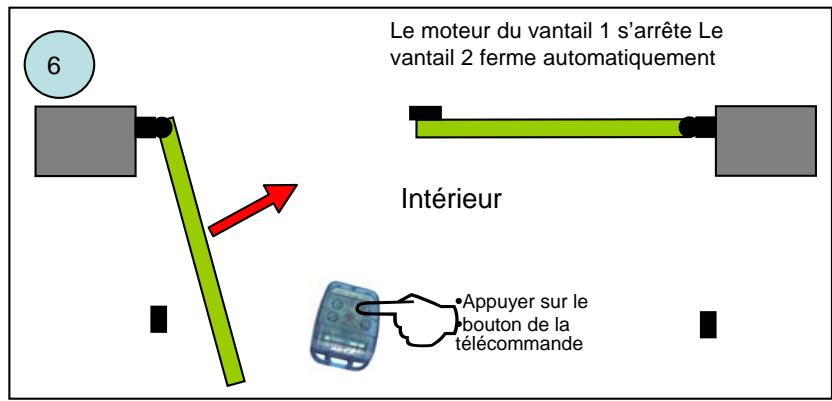

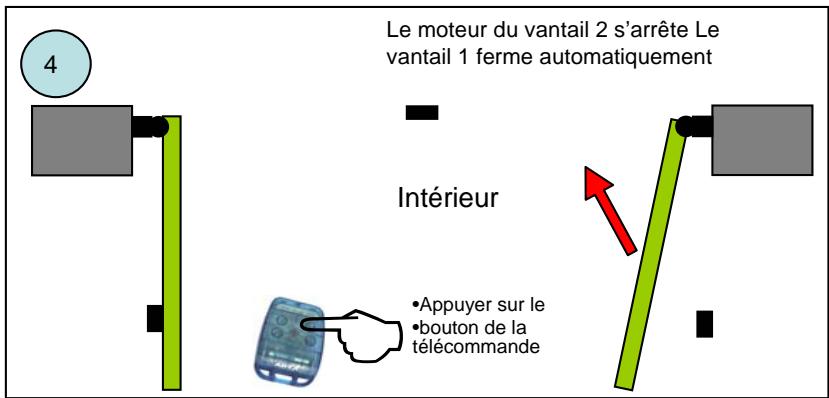

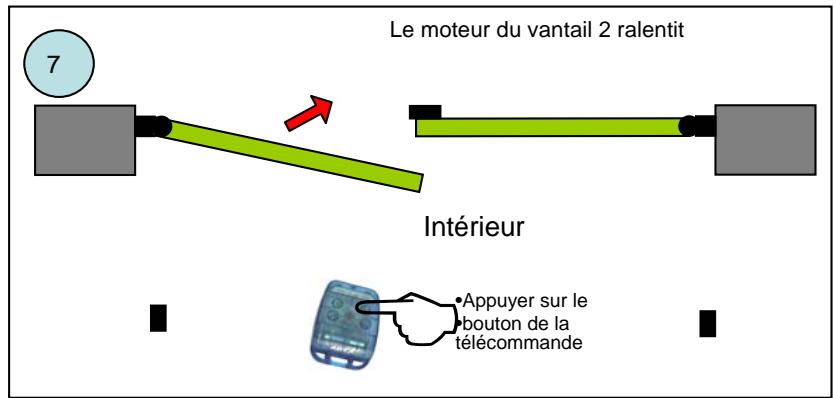

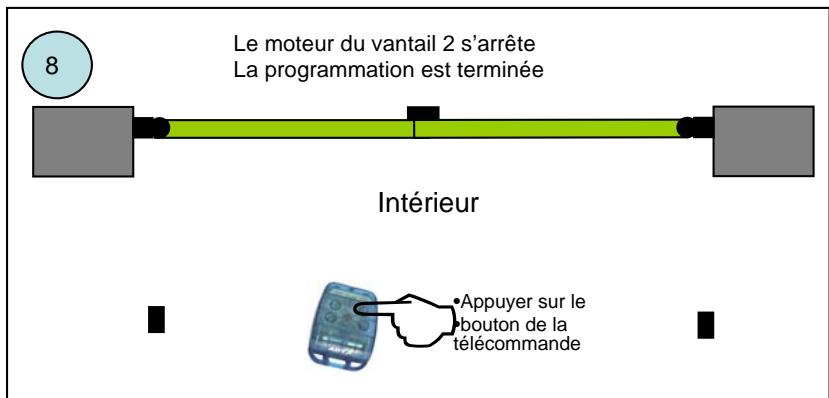

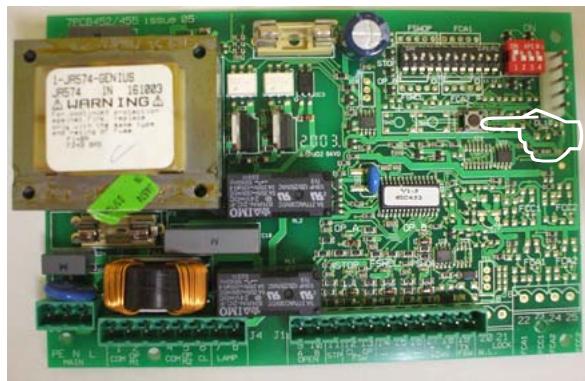

Programmation

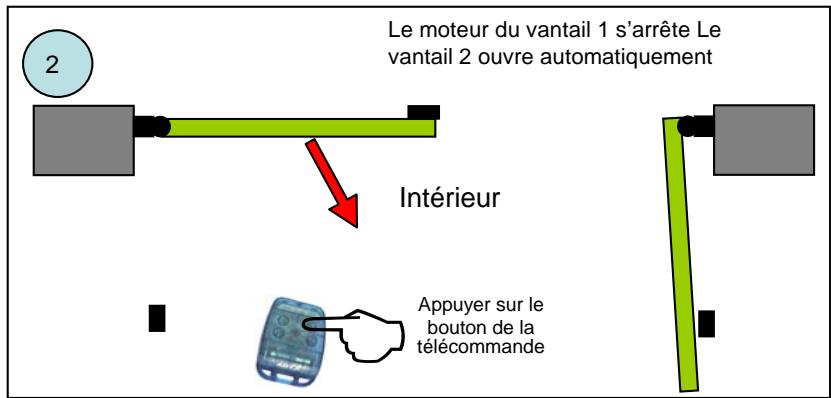

Appuyer sur le bouton F jusqu'à ce que le 1ervantail démarre en ouverture. Relacher le bouton F

L'exemple est donné avec le vantail de droite qui ouvre le premier
