MODE D'EMPLOI SIB FOCAL

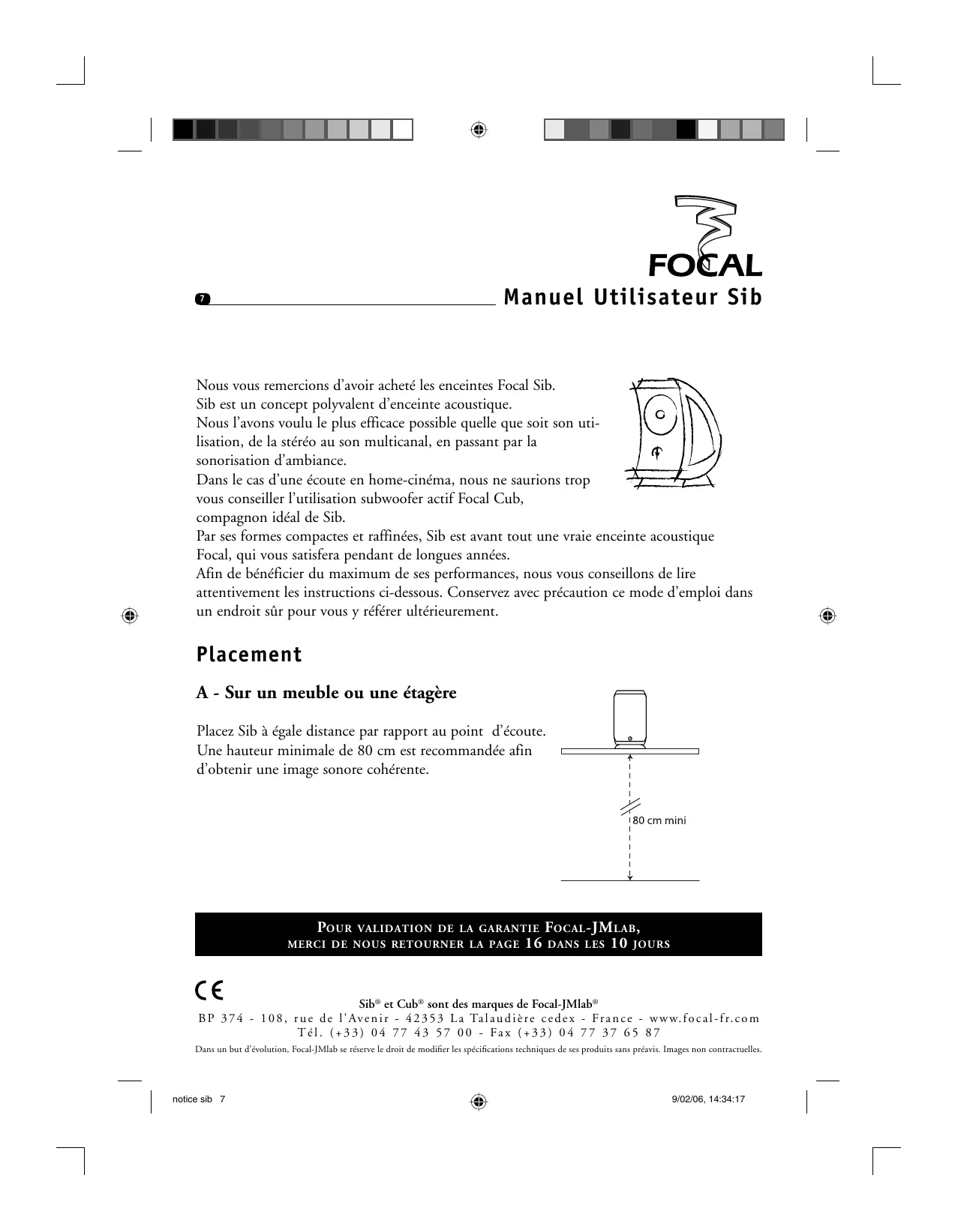

Manuel Utilisateur Sib
Nous vous remercions d’avoir acheté les enceintes Focal Sib. Sib est un concept polyvalent d’enceinte acoustique. Nous l’avons voulu le plus efficace possible quelle que soit son utilisation, de la stéréo au son multicanal, en passant par la sonorisation d’ambiance. Dans le cas d’une écoute en home-cinéma, nous ne saurions trop vous conseiller l’utilisation subwoofer actif Focal Cub, compagnon idéal de Sib. Par ses formes compactes et raffinées, Sib est avant tout une vraie enceinte acoustique Focal, qui vous satisfera pendant de longues années. Afin de bénéficier du maximum de ses performances, nous vous conseillons de lire attentivement les instructions ci-dessous. Conservez avec précaution ce mode d’emploi dans un endroit sûr pour vous y référer ultérieurement.
Placement A - Sur un meuble ou une étagère Placez Sib à égale distance par rapport au point d’écoute. Une hauteur minimale de 80 cm est recommandée afin d’obtenir une image sonore cohérente.
POUR VALIDATION DE LA GARANTIE FOCAL -JM LAB ,
MERCI DE NOUS RETOURNER LA PAGE 16 DANS LES 10 JOURS Sib® et Cub® sont des marques de Focal-JMlab® B P 3 7 4 - 1 0 8 , r u e d e l ' Av e n i r - 4 2 3 5 3 L a Ta l a u d i è r e c e d e x - Fr a n c e - w w w. f o c a l - f r. c o m T é l . ( + 3 3 ) 0 4 7 7 4 3 5 7 0 0 - Fa x ( + 3 3 ) 0 4 7 7 3 7 6 5 8 7 Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.
Manuel Utilisateur Sib
B - Sur un mur 1. Avant toute fixation murale vérifiez, qu’en aucun cas vous ne risquez de sectionner un câble électrique ou une canalisation à l’intérieur du mur.

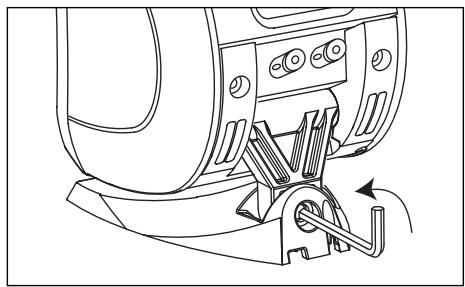

2. Utilisez la clef hexagonale fournie sous la base de Sib pour dévisser le socle et le séparer de l’enceinte.

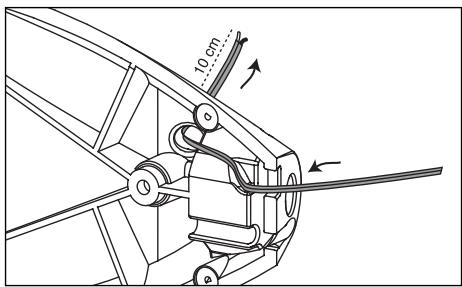

3. Câblage de Sib : voir chapitre “câblage” page 10. Passez le câble d’enceinte comme indiqué sur le schéma. Laisser 10 cm pour le câblage de Sib.

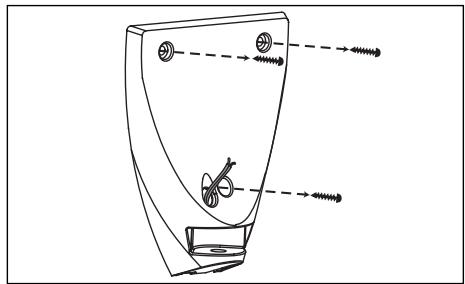

4. Placez le socle contre le mur et repérez les zones de perçage pour les trois vis de fixation fournies. Utilisez une mèche de Ø 6 mm pour le perçage. Utilisez les trois chevilles fournies. Fixez le socle avec les trois vis.
Manuel Utilisateur Sib

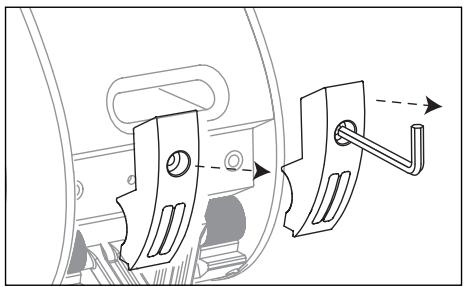

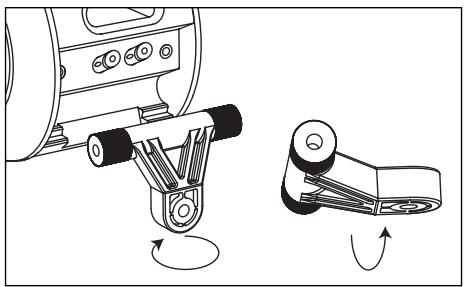

5. Dévissez les deux attaches avec la clef hexagonale.
6. Enlevez la liaison de Sib de son socle, retournez-la verticalement et replacez-la en position parallèle à la base de Sib.

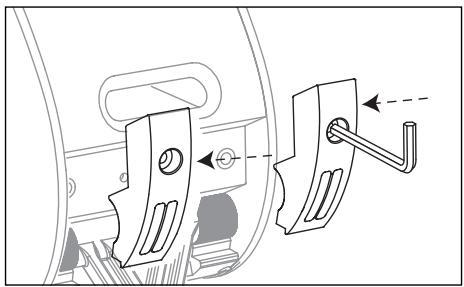

7. Revissez les deux attaches.

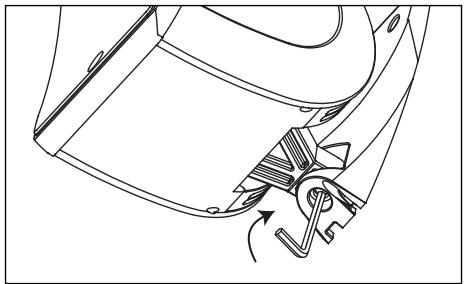

8. Connectez Sib à son câble (attention à bien respecter les polarités) et refixez-le au socle avec la clef hexagonale.
Manuel Utilisateur Sib

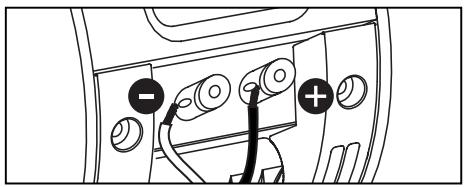

Connectez Sib à l’amplificateur par un câble de qualité hi-fi en cuivre pur, Ø 1,5 mm minimum, dont l’un des conducteurs est repéré par un marquage visuel.
Respectez bien la mise en phase en reliant les bornes rouges marquées “+” de l’ampli à la borne rouge ou “+” de l’enceinte correspondante. Procédez ensuite de même pour les bornes noires marquées “-”.
Manuel Utilisateur Sib

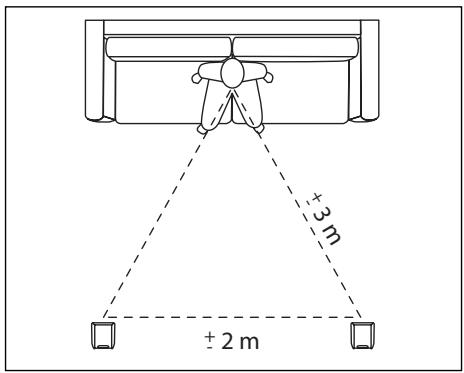

Sib en stéréo Placez les enceintes à égale distance du point d’écoute, afin d’obtenir une réponse équilibrée.

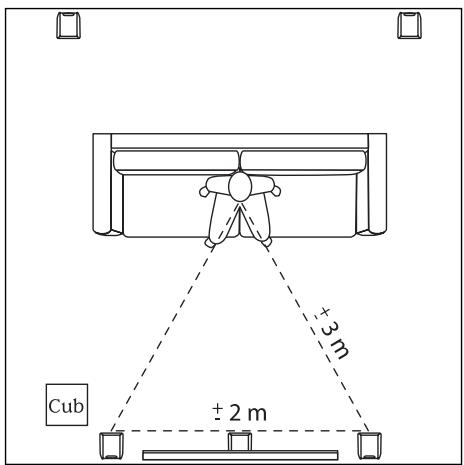

Sib en home cinéma Les haut-parleurs de Sib sont blindés. Sib peut donc être utilisée en enceinte centrale ou à proximité d’un téléviseur sans danger pour ce dernier. Nous vous recommandons de paramétrer vos enceintes Sib en mode “SMALL” ou “NARROW” dans le menu de votre amplificateur audio vidéo. Pour la reproduction des basses fréquences, nous vous conseillons le caisson de grave Cub, spécialement conçu pour accompagner Sib. Pour plus d’informations, référez-vous à son manuel d’utilisation.
Manuel Utilisateur Sib
Caractéristiques Description Haut-parleurs Coupure basse (-6 dB) Réponse en fréquences (+/- 3 dB) Efficacité (2,8 V/1 m) Impédance nominale (EN 60065) Fréquence coupure filtre Puissance maximale admissible sur programme musical Amplificateur recommandé Dimensions (H x L x P) Poids
Enceinte deux voies bass-reflex compacte multi-usages 1 grave-médium 125 mm blindé Tweeter 19 mm blindé 65 Hz 75 Hz - 20 kHz 90 dB 6 ohms 3 kHz 75 W 35 - 100 W 247 mm x 142 mm x 164 mm 2,1 kg
Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de un an, à partir de la date d’achat, non transmissible si le matériel est revendu. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine. Notre service après-vente analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l environnement.
Pour validation de la garantie Focal-JMlab, merci de nous retourner cette page dans les 10 jours, à l’adresse suivante : Focal-JMlab BP 374 108, rue de l'Avenir 42353 La Talaudière cedex FRANCE Modèle :
