CHORUS 706X - Enceinte audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque bass-reflex 2 voies
Marque	FOCAL
Modèle	CHORUS 706X
Dimensions (H x L x P)	390 x 220 x 263 mm
Poids (unité)	8,2 kg
Réponse en fréquence (±3 dB)	55 Hz - 28 kHz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3,6 ohms @ 226 Hz
Puissance ampli recommandée	25 - 120 W
Fréquence de filtrage	3000 Hz
Type de tweeter	TNV à dôme inversé en alliage aluminium/magnésium (25 mm)
Type de woofer	Polyglass® 16,5 cm (grave/médium)
Technologie de filtre	Filtre à phase optimisée OPC®
Matériau du coffret	MDF avec flancs non parallèles, ouate acoustique haute efficacité
Évent	Profile : grave puissant sans distorsion
Type de connexions	Bornes haute fiabilité (accepte câbles dénudés jusqu'à 4 mm, fourches, bananes obstruées)
Accessoires fournis	Pointes de découplage (4), contre-écrous (4), embouts de protection
Entretien et nettoyage	Dépoussiérage avec chiffon sec ; pour taches, chiffon humide. Ne pas utiliser de solvants, détergents, alcools ou produits corrosifs.
Sécurité	Éviter proximité de source de chaleur ; laisser les grilles de protection en place ; respecter la polarité des connexions.
Garantie	2 ans (France) à compter de la date d'achat, non transmissible en cas de revente.

FOIRE AUX QUESTIONS - CHORUS 706X FOCAL

Quelle est la période de rodage des enceintes Chorus 706X ?

Les haut-parleurs nécessitent une période d'adaptation d'environ 20 heures de fonctionnement pour stabiliser leurs performances. Pendant cette période, le son évoluera progressivement.

Comment brancher les enceintes Chorus 706X ?

Utilisez les bornes haute fiabilité : dénudez le câble sur 4 mm maximum et insérez-le dans la borne en respectant la polarité (+ sur +, - sur -). Pour les fiches bananes, retirez les opercules en plastique si présents.

Quel est l'emplacement idéal pour les enceintes Chorus 706X ?

Placez-les symétriquement face à la zone d'écoute, formant un triangle équilatéral. Le tweeter doit être à hauteur des oreilles. Évitez les angles et les murs trop proches pour ne pas exacerber les graves.

Puis-je utiliser un amplificateur de puissance plus élevée que recommandé ?

Il est déconseillé d'utiliser un amplificateur sous-dimensionné car la saturation peut endommager le tweeter. Suivez la puissance recommandée : 25 à 120 W. Une puissance plus élevée est acceptable si vous ne dépassez pas les limites de l'enceinte.

Comment entretenir les enceintes Chorus 706X ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon humide. N'utilisez jamais de solvants, détergents, alcools ou produits récurants. Évitez les sources de chaleur.

Que faire si le son est dur ou agressif ?

L'acoustique de la pièce peut être trop réverbérante. Ajoutez des matériaux absorbants (tapis, rideaux, canapé) et réfléchissants (meubles) pour améliorer l'équilibre sonore.

Comment utiliser les pointes de découplage fournies ?

Vissez les pointes dans les inserts métalliques à la base de l'enceinte. Réglez la hauteur pour que les quatre pointes reposent uniformément au sol, puis bloquez avec les contre-écrous. Les embouts de protection peuvent être mis en place.

Les enceintes Chorus 706X sont-elles adaptées au home cinéma ?

Oui, elles peuvent être utilisées en home cinéma. Il est recommandé d'utiliser des enceintes de la même gamme Chorus pour l'enceinte centrale et les surrounds afin d'assurer une concordance de timbres.

Quelle est l'impédance minimale des Chorus 706X ?

L'impédance minimale est de 3,6 ohms à 226 Hz. Assurez-vous que votre amplificateur peut supporter cette impédance pour éviter une surchauffe.

Comment valider la garantie des enceintes Focal ?

Retournez la carte de garantie dans les 10 jours à l'adresse indiquée ou enregistrez votre produit en ligne sur www.focal.com/garantie. La garantie est de 2 ans en France à compter de la date d'achat.

MODE D'EMPLOI CHORUS 706X FOCAL

User manual / Manuel d'utilisation

English page 5
Français page 14

F

Nous you remercions d'avoir choisi les enceintes Focal et de partager avec nos notre philosophie "the Spirit of Sound". Ces enceintes de haute techniciete integrent les ultimes perfectionnements Focal en matière de conception de hautparleurs pour la haute fidetite et le home cinema. Afin d'exploiter toutes leurs performances, nos you conseillons de dire les instructions de ce livre pue de le conserver avec precaution pour vous y referrer ulterieurement.

GB

Les haut-parleurs utilisés dans Chorus sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrait profiter intégralement des performances de vos enceintes Chorus.

Contenu du carton :

• 1 x enceinte
• 1 x manuel utiliseur
• 4 x pointe de découvert (714/716/726)
• 4x contre-écrou [714/716/726]
• 4 x embouts de protection pour les pointes (714/716/726)

Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

\section*{Caracteristiques}

Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage alu-minium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.

Méridium et woofer à cône Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non parallètes : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

Évent profile : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profund.

Connexions haute fiabilité, couple de serrage elevé.

Pointes de découplage fournies.

Branchements

Les connecteurs des Chorus assurent des contacts fiables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en viqueur dans certains pays. Ne pas retarder les opercules en plastique.

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.

Choix de l'emplacement

Vos enceintes Chorus ont ete estudiees pour restituer le plus fidement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste.

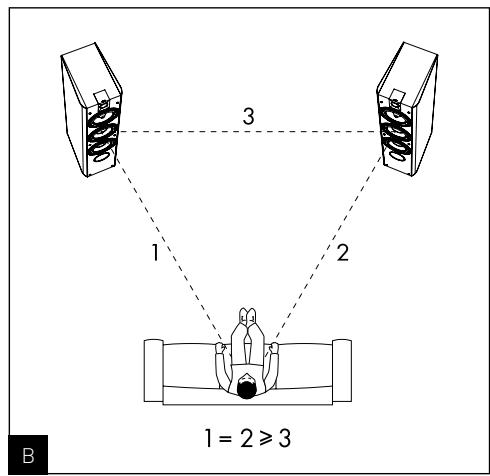

Les enceintes devont être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. B).

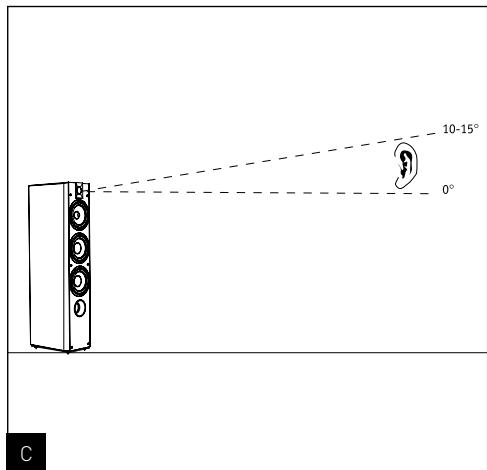

Les enceintes devront etre placées a même hauteur sur un meme plan horizontal. Idealement, le tweeter sera placed au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig.C).

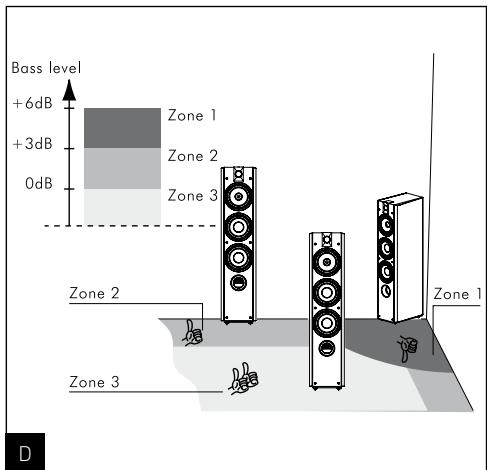

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exiter certaines resonances de la piece et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour réequilibrer le niveau de grave (fig. D).

Optimisation

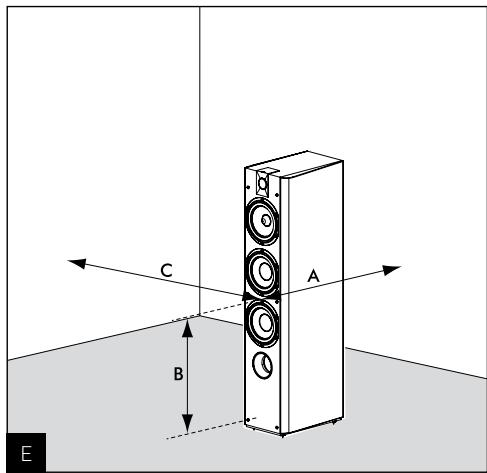

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C) , la relation B^2 = AC définit la position ideale de l'enceinte.

• Exemple :

Si le centre du boomer est éloigné du mur arrêté de 50 cm (A) et à 60 cm du sol (B), alors le mur lésral sera idéalement à 72 cm (C = B^3 /A = 72cm) (fig. E).

Conseils d'utilisation

Le comportement des enceintes Chorus dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéreophonique est imprecise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute

Le son est dur, agressif : l'acoustique de votre piece est probablement trop réverbérante. Envisagez l'utilisation de matérielux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé: excess de matériel aux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matérielux absorbants et refléchissants de votre interieur.

D'une maniere générale, on chercha à ce que le mur place derrière les enceintes soit de nature refléchissant pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'excoute sera idéalement absorbant pour éviter que des réflexions arrirée ne viennent "polluer" la perception de l'image stéreophonique. Le mobilier pourra être place judicieusement sur les murs lateraux pour diffuser les ondes sonores afin d'évier d'excrir certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

Choix des enceintes

Les enceintes Chorus ont ete mises au point pour fonctionner en stereo comme en home cinema. Si you possedez déjà des enceintes Chorus à l'avant et désirez évoluer vers le home cinema, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus.. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réalisé et cohérente des effets tridimensionnels dans la piece.

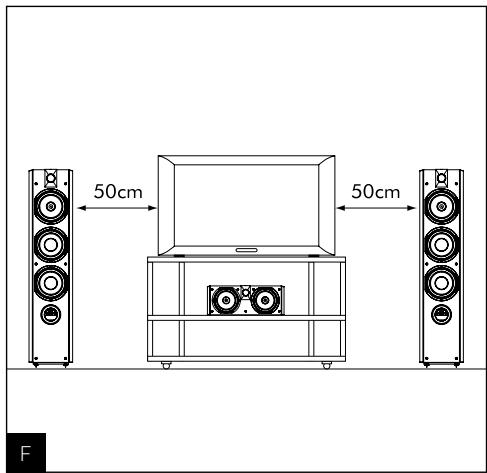

Placement de l'enceinte centrale

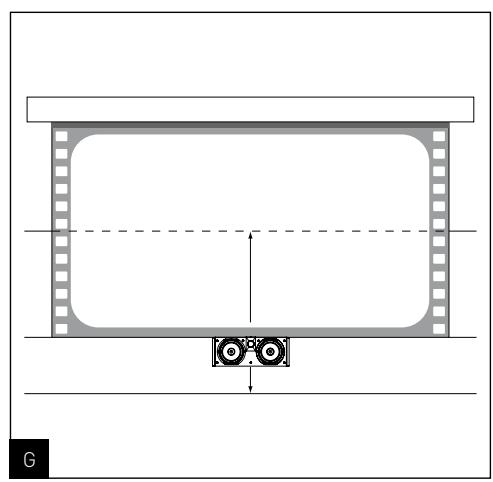

L'enceinte centrale doit être placés à proximé de l'écran pour une restitution réalisée des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. F).

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placee au pied de I'ecran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors etre placee derriere I'ecran, vers la moitiéasse de celui-ci (fig. G).

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.

L'objectif visé est d'obtenir dessons suffisamment diffus et difficiles à localiser par l'applications de quelques règles de base.

Évitez de placer les enceintes surround trop en arriere de la zone d'écoute, car la perception s'en trouvera dégrée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. K, L).

K

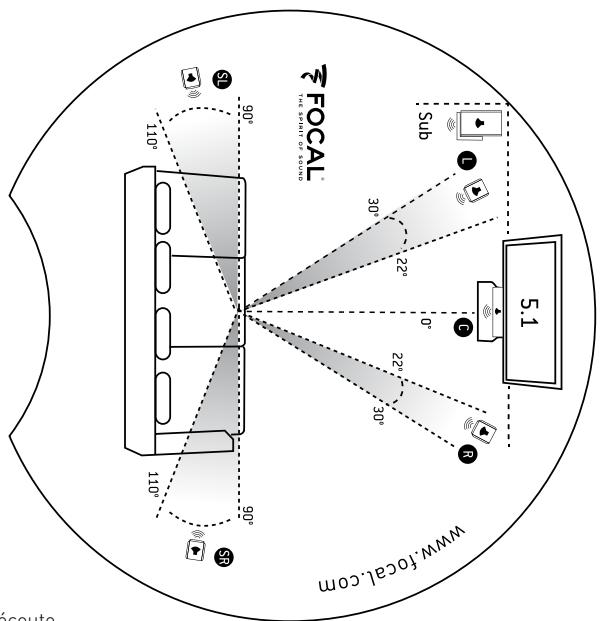

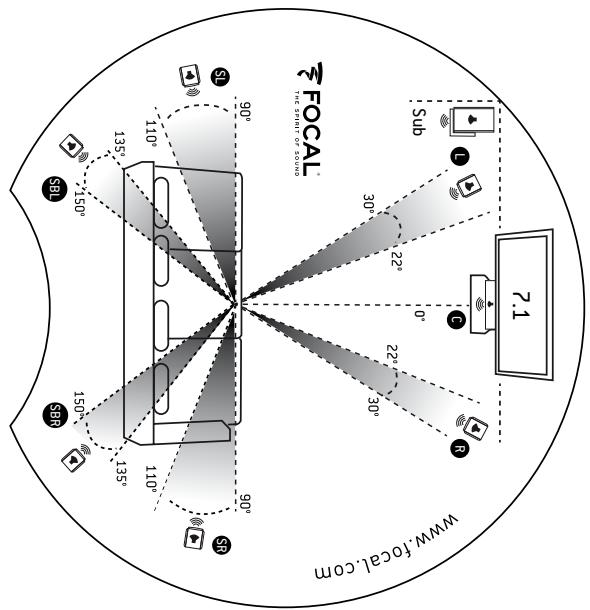

Emplacement des satellites

• Installez-vous à votre place d'écoute
• Positionner l'outil ci-dessous face à votre écran
• Il vous donne le meilleur positionnement pour vos enceintes

Face à l'écran

L

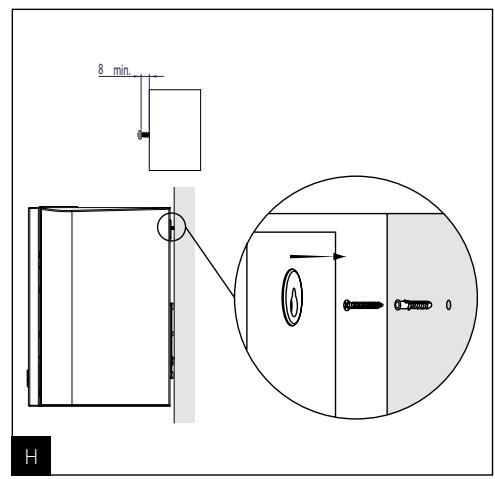

Fixation enceintes bookshelf (705)

Montez l'enceinte comme indiqué (fig. H).

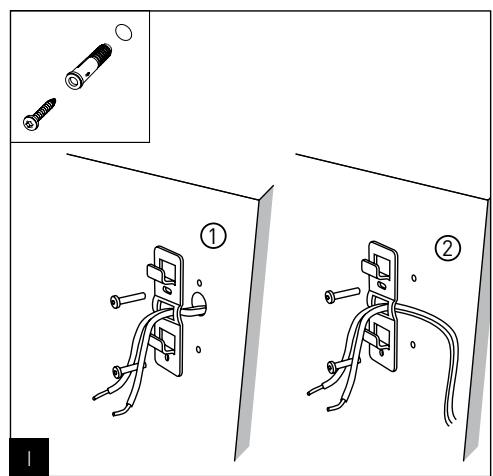

Fixation surround sur support Polyfix (SR 700)

• Positionner le support mural sur la cloison et percz. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le cable haut-parleur est encastre dans la cloison, le faire passer par l'orifice du support mural comme indiqué ①.
  Si le cable est fixe contre la cloison, le faire passer sous le passage de cable du support comme indiqued ②
• Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
• Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. 1, J).

Accessoires

Les enceintes colonnes Chorus 700 sont fournies avec quatre pointes (cônes) de découvertage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Les pointes pourmettent d'assurer une très bonne stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont régables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucurn basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativementouple, possédant un effet de "mémoire de forme" pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place lesgrilles de protection en tissu pourmettrele dôme à l'abri.Si la surface du dôme est marquee, le tweeter pourrait être alteré.

L'entretien des enceintes Chorus se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus sont suffisamment élevées pourmettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Voitre revendeur saura aiguiller votrechoix, en fonction de vos goûts et de cette budget.

Choix des câbles

Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Mise en place embouts de protection sur pointes

\section*{Caracteristiques}

	Chorus 705	Chorus 706	Chorus 714	Chorus 716
Type	Bibliothèque bass reflex 2 voies	Bibliothèque bass reflex 2 voies	Colonne bass reflex 2 voies et demie	Colonne bass reflex 2 voies et demie
Haut-parleurs	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm	Grave Polyglass 13 cm	Grave Polyglass 16,5 cm
	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm
			Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm
Réponse en fréquence (±3 dB)	65 Hz - 28 kHz	55 Hz - 28 kHz	52 Hz - 28 kHz	50 Hz - 28 kHz
Sensibilité (2,83V/1m)	89 dB	90 dB	91 dB	91,5 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms
Impédance minimum	3 ohms @ 200Hz	3.6 ohms @ 226Hz	4.2 ohms @ 160Hz	4.3 ohms @ 146Hz
Puisance ampli recommendée	25 / 100 W	25 / 120 W	30 / 150 W	40 / 200 W
Fréquence de filtrage	3000Hz	3000Hz	300-3000Hz	300-3000Hz
Dimensions (H x L x P)	315 x 190 x 227 mm	390 x 220 x 263 mm	900 x 200 x 268 mm	950 x 221 x 308 mm
Poids (unité)	5,7 kg	8,2 kg	16 kg	20,5 kg

	Chorus 726	Chorus CC 700	Chorus SR 700
Type	Colonne bass reflex3 voies	Enceinte centraleblindée 2 voiesclose / bass reflex	Enceinte surroundclose 2 voies
Haut-parleurs	2 x gravePolyglass 16,5 cm	2 x grave / MédiumPolyglass 16,5 cm	Grave / MédiumPolyglass 16,5 cm
	Médium Polyglass16,5 cm	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm
	Tweeter TNVà dôme inversé 25 mm
Réponse en fréquence(±3 dB)	48 Hz - 28 kHz	61 Hz - 28 kHz	75 Hz - 28 kHz
Sensibilité (2,83V/1m)	91,5 dB	91 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms
Impédance minimum	2.9 ohms @ 118Hz	5.2 ohms @ 160Hz	3.7 ohms @ 260Hz
Puisance ampli-recommendée	40 / 250 W	25 / 200 W	25 / 100 W
Fréquence de filtrage	300-3000Hz	3000Hz	3000Hz
Dimensions (H x L x P)	990 x 222 x 343 mm	185 x 491 x 195 mm	295 x 398 x 149 mm
Poids (unité)	23,5 kg	7,5 kg	4,7 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defecteurs, celui-ci doit etre expedié a yours frais, dans son emballage d'origine aprres du revendeur, lequel analyser le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...)

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, merci de nous returner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
