| Type de produit | Enceinte acoustique avec caisson de basses |
| Caractéristiques techniques principales | Enceinte 2.1 avec technologie de haut-parleurs à dôme |
| Alimentation électrique | Alimentation secteur |
| Dimensions approximatives | Enceinte : 20 x 20 x 20 cm, Caisson : 30 x 30 x 30 cm |
| Poids | Enceinte : 1,5 kg, Caisson : 5 kg |
| Compatibilités | Compatible avec la plupart des systèmes audio et équipements hi-fi |
| Type de batterie | Non applicable (fonctionne sur secteur) |
| Tension | 220-240 V |
| Puissance | 120 Watts RMS |
| Fonctions principales | Restitution sonore de haute qualité, basses profondes, connectivité facile |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité limitée des pièces, consulter le service après-vente pour réparations |
| Informations générales utiles | Idéal pour les audiophiles et les amateurs de musique, installation simple |
FOIRE AUX QUESTIONS - 5 DOME +SUBAIR NOIR FOCAL
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice 5 DOME +SUBAIR NOIR - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5 DOME +SUBAIR NOIR de la marque FOCAL.
MODE D'EMPLOI 5 DOME +SUBAIR NOIR FOCAL
SUB AIR User manual / Manuel d'utilisation English page 16 Français page 27 A lire en premier ! Instructions de sécurité importantes !
L’éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence de tension élevée au sein de l’appareil pouvant entraîner un risque de choc électrique. Attention: Afin de prévenir tout risque de choc électrique, ne pas enlever le capot (ou l’arrière) de cet appareil. Aucune pièce n’est remplaçable par l’utilisateur. Pour entretien ou réparation, veuillez contacter une personne qualifiée. Le point d’exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.
1. Lire ces instructions.
3. Prendre en considération les mises en
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil en présence
6. Nettoyer uniquement avec un chiffon sec.
7. N’obstruer aucun orifice de ventilation.
Installer l’appareil en suivant les instructions du fabricant.
8. Ne pas installer l’appareil à proximité
d’une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
9. Respecter les instructions de sécurité
concernant le cordon d’alimentation secteur. Le cordon d’alimentation présente deux lames dont l’une est plus large que l’autre. Un cordon avec mise à la terre contient deux lames ainsi qu’une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour objet d’assurer votre sécurité. Si le cordon d’alimentation ne s’adapte pas à votre prise d’alimentation secteur, consultez un électricien et remplacez la prise secteur désuette.
10. Assurez-vous que le câble d’alimentation
ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d’alimentation et à la liaison du cordon avec l’appareil.
11. N’utiliser que les accessoires
recommandés par le fabricant.
12. N’utiliser que les appareils de
manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l’appareil. Lorsqu’un chariot est utilisé,redoublez de prudence lors du déplacement de l’ensemble chariot/appareil afin d’éviter toutes blessures par basculement.
13. Débranchez l’appareil en cas d’orage ou
pendant de longues périodes pendant lequel l’appareil n’est pas utilisé.
14. Toute tâche de maintenance doit être
réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l’appareil tels que la détérioration du câble ou de la fiche d’alimentation, le déversement de liquide ou l’insertion d’objets à l’intérieur de l’appareil, l’exposition à la pluie ou à l’humidité, le mauvais fonctionnement ou le renversement de l’appareil.
15. Ne pas utiliser d’accessoires non
recommandés par le fabricant de l’appareil afin d’éviter tout risque.
16. Ce produit doit être raccordé uniquement
au type d’alimentation secteur indiqué sur l’étiquette figurant sur l’appareil. En cas d’hésitation sur le type d’alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d’électricité. Pour les appareils prévus pour une utilisation à partir d’une batterie ou d’une autre source d’alimentation, se référer au manuel d’utilisation.
17. Si une antenne extérieure ou un
réseau câblé est connecté à votre appareil, assurez-vous que l’antenne ou le câble soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l’électricité statique. Les informations relatives à la façon de relier correctement le mât à la terre, ainsi que le fil d’antenne à l’unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les spécifications de l’électrode de terre sont contenues dans l’article 810 de la norme National Electrique, ANSI/ NFPA 70.
18. Une antenne extérieure doit toujours
être tenue à l’écart des lignes haute tension ou des circuits électriques et d’éclairage de forte intensité ainsi que de l’endroit où elle serait susceptible de tomber sur de telles lignes haute tension ou circuits électriques. Lors de l’installation d’une antenne extérieure, un soin tout particulier doit être pris afin d’éviter tout contact avec de tels circuits, ceuxci pouvant présenter un risque mortel.
19. Ne surchargez pas les prises murales,
les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.
20. Ne jamais insérer un quelconque objet
par les trous de ventilation de l’appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l’appareil.
21. Ne tentez pas de réparer cet appareil
par vos propres moyens; l’ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d’autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.
22. Lorsque le remplacement de
composants est nécessaire, assurezvous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l’exemplaire d’origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.
23. Après toute intervention ou réparation
sur l’appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.
24. L’appareil ne doit être monté sur un
mur ou au plafond que si le constructeur le prévoit, et uniquement selon les Fil d’antenne 25. Le commutateur On/Off situé à l’arrière du subwoofer est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur.
26. Ne pas exposer à des égouttements
d’eau ou des éclaboussures.
27. ATTENTION : Danger d'explosion si la
pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent. SUB AIR User manual/Manuel d'installation
Nous vous remercions d’avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de hautparleurs pour la haute fidélité et le home cinéma. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement. Thank you for choosing Focal loudspeakers. We are pleased to share with you our philosophy : “the Spirit of Sound”. These high-performance speakers feature the latest technical developments from Focal in terms of speaker design, whether it is for high fidelity or home theater systems. In order to enjoy the maximum of their performance, we advise you to read this user’s manual and to keep it carefully so that you can consult it later.

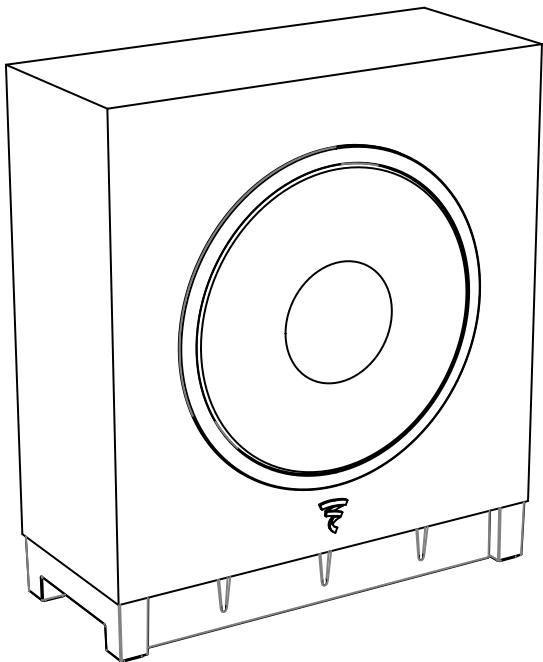

Contenu ∙ 1 x Sub Air ∙ 1 x Sub Air Transmitter ∙ 1 x grille cache câbles ∙ 1 kit de fixation murale Sub Air Sub Air Insert pour fixation murale Haut-parleur 21 cm LED statut de synchronisation Alimentation Entrée filaires Réglage L/R ou LFE de la phase Bouton de réglage Fréquence de coupure haute Sélecteur choix Bouton de synchronisation du mode d'alimentation Bouton du réglage niveau SUB AIR Manuel d'installation
Sub Air transmitter Bouton de synchronisation (sous le produit) Entrée alimentation LEFT RIGHT LFE LED statut de synchronisation SUB AIR Manuel d'installation

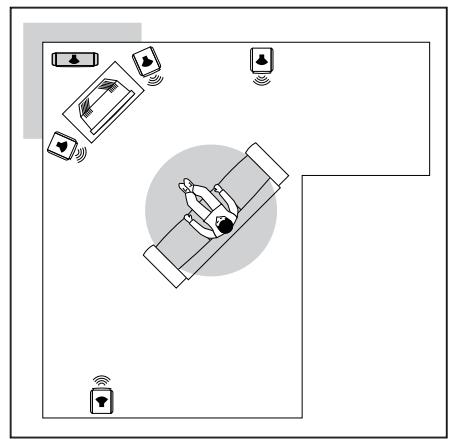

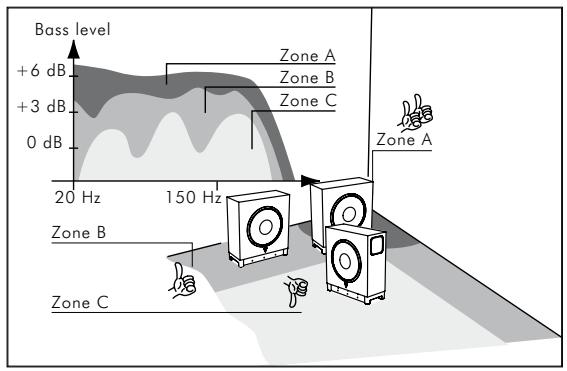

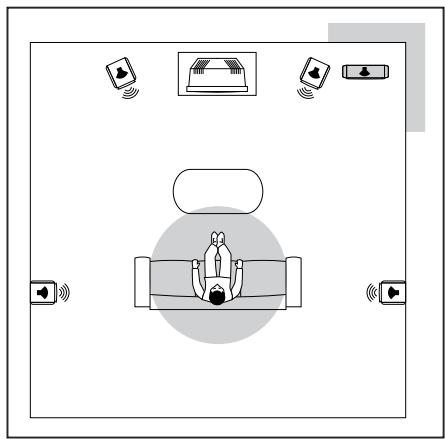

2. Emplacement du Sub Air dans votre pièce d'écoute
Contrairement à une enceinte acoustique qui doit être suffisamment éloignée des murs et des angles de la pièce d’écoute, nous vous conseillons de placer le caisson de grave Sub Air dans un angle. Si Sub Air est plaqué contre un seul mur ou très écarté des cloisons, la longueur d’onde très importante des fréquences graves reproduites vont exciter de façon aléatoire les résonances du local d’écoute. La réponse en fréquence ne sera pas linéaire et la qualité du grave en sera très affectée (manque de profondeur, effet de “son de tonneau”, grave mou et/ou mal tenu, recoupement difficile ou impossible avec les autres enceintes utilisées). En plaquant Sub Air dans un angle, les résonances de la pièce seront excitées de façon plus linéaire et prévisible. Non seulement, la perception du grave sera optimale, mais en plus cette disposition permettra d’accroître le niveau de grave de + 6 dB. Si pour des questions de contraintes d’aménagement, vous ne pouvez pas placer le caisson dans un angle, essayez différents emplacements dans la pièce jusqu’à trouver le meilleur compromis possible. D’une manière générale, il faudra veiller à placer le caisson de grave sur l’avant de la pièce d’écoute. Les bandes de fréquences concernées étant omnidirectionnelles, le grave n’est en principe pas affecté par un objet ou un meuble placé entre le caisson et le point d’écoute. Bass level Zone A Zone B Zone C +6 dB +3 dB Zone A 0 dB 20 Hz Zone B Zone C 150 Hz SUB AIR Manuel d'installation

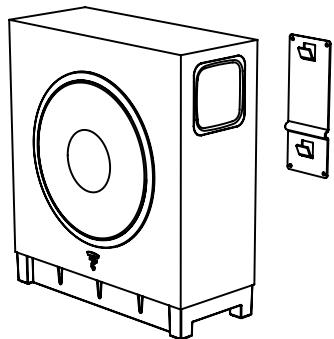

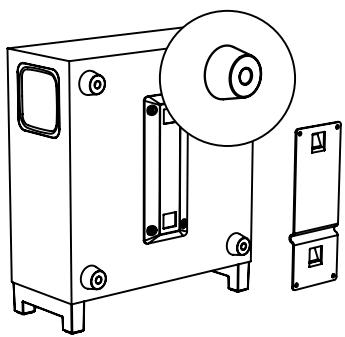

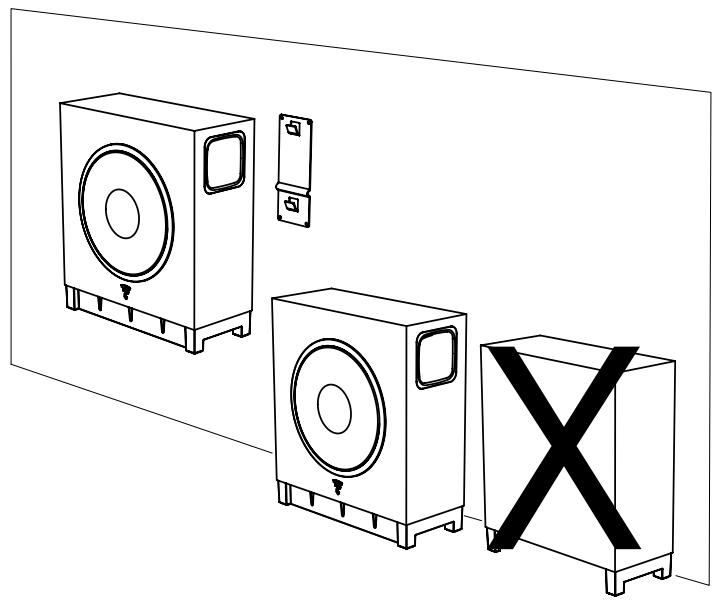

3. Possibilités d'installation du Sub Air
Reportez-vous à la section « Emplacement Sub Air » pour positionner de manière optimale votre Sub Air dans votre pièce d'écoute. Sub Air peut être installé au sol ou fixé sur un mur. Utilisez le kit de fixation murale Sub Air. Fixez la partie femelle sur le Sub Air en utilisant les vis fournies. Fixez la partie mâle au mur à l’endroit où vous souhaitez installer le Sub Air. Ajoutez les plots en caoutchouc sur la face arrière du Sub Air. SUB AIR Manuel d'installation

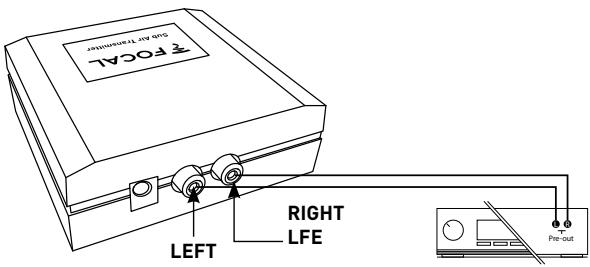

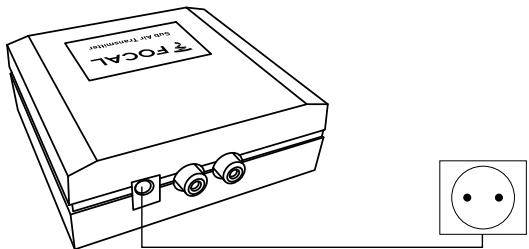

Installation du Sub Air transmitter Connectez l'alimentation 5 volts du Sub Air transmitter. LEFT RIGHT LFE L R Pre-out Connexion sur les entrées RCA bas niveau Lorsqu’un amplificateur 2 canaux équipé de sorties ligne “pré-out” est utilisé, Sub Air transmitter devra être connecté sur les entrées stéréo RCA “Right/Left”.

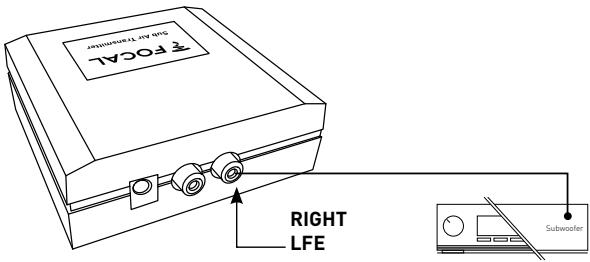

Subwoofer Connexion sur l’entrée LFE Lorsqu’un amplificateur audio/vidéo multicanaux est utilisé, l’entrée unique LFE du Sub Air transmitter sera connectée sur la sortie “Subwoofer” de l’amplificateur audio/vidéo. SUB AIR Manuel d'installation
Mise en route du Sub Air Allumage / extinction temporisé automatique. Sub Air est équipé d’un système de détection automatique du signal audio. Lorsque le contacteur “Power” est placé en mode “Auto”, le caisson se mettra immédiatement sous tension dès qu’un signal audio sera détecté en entrée. En mode “Power On”, le détecteur est inactif et le caisson est maintenu sous tension en permanence. Inversement, lorsque aucun signal n’est reconnu en entrée du caisson, le système de détection met automatiquement le caisson en mode veille. En cas d’absence prolongée durant plusieurs jours, il est conseillé de mettre le contacteur de mise sous tension sur “Off”. Attention : en cas d’orage, débranchez le cordon secteur. Branchez le cordon secteur et mettez le sélecteur choix du mode d’alimentation sur la position On ou Standy (POWER). La LED status de synchronisation doit être allumée de manière continue. Elle indique que Sub Air Transmitter et Sub Air sont synchronisés. L’installation est terminée, vous pouvez maintenant régler les paramètres de Phase, de fréquence de coupure ainsi que le niveau de votre Sub Air. Reportez vous à la section Réglages et Fonctionnement pour affiner ces réglages. Note : procédure de synchronisation Les Sub Air transmitter et Sub Air sont synchronisés par défaut, en réglages d’usine. Dans le cas où, après mise sous tension, la LED statut de synchronisation ne s’allume pas continuellement mais clignotte lentement (1 fois par seconde), vous devez procéder à une synchronisation en suivant les étapes suivantes :
- Appuyer 4 secondes sur le bouton de synchronisation du Sub Air. La LED statut de synchronisation clignote rapidement.
- Vous avez 30 secondes pour appuyer 4 secondes sur le bouton de synchronisation du Sub Air Transmitter. La LED statut de synchronisation Sub Transmitter clignote rapidement.
- La synchronisation est terminée : les LED statut de synchronisation du Sub Air et du Sub Air transmitter sont allumées de manière continue. Note : il est possible de synchroniser un Sub Air avec un seul Sub Air Transmitteur et inversemment. Une fois la synchronisation réalisée, vous n’avez plus à réediter la manœuvre. SUB AIR Manuel d'installation
Réglage et fonctionnement Bouton de réglage fréquence de coupure haute Vous utilisez l’entrée LFE du panneau Sub Air ou Sub Air Transmitter, basculez le bouton rotatif de réglage fréquence de coupure haute (LO PASS) sur LFE. Vous utilisez les entrées Left et Right panneau ou Sub Air Transmitter. Le réglage de la fréquence de coupure haute dépend des satellites utilisés et du diamètre de ces derniers. Ci-après les conseils de réglages pour les satellites Focal : Satellite / diamètre
Little Bird / Dôme / HP woofer 10 cm Sib / HP woofer 13 cm Bird / HP woofer 14 cm Super Bird / HP woofer 14 cm et radiateur passif 14 cm Fréquence de coupure haute 120 Hz 110 Hz 100 Hz 80 Hz Dans le cas d’une utilisation de Sub Air avec des satellites autres que ceux présentés ci-dessus, régler la fréquence de coupure haute (LO PASS) suivant les diamètres des haut-parleurs médium. Boutons de réglage de Phase Le réglage de phase de Sub Air est très dépendant de votre interieur, votre point d’écoute et des satellites. Cependant, une fois votre installation faite, pour trouver le meilleur réglage, nous vous conseillons :
- De jouer un morceau de musique avec une forte énergie dans les basses fréquences.
- D'écouter votre musique, depuis votre lieu d’écoute idéal dans les deux positions 0° puis 180°.
- De choisir la position où la sensation de grave est la plus forte. Ceci indique que Sub Air est en phase avec vos satellites. Dans le cas où la sensation de grave est équivalente sur les deux positions, placer le selecteur de réglage de phase à 0°. Boutons de réglage du niveau En cas d’utilisation en 5.1, nous conseillons un réglage au ¾ du volume du Sub Air et un ajustement du volume du Sub Woofer avec votre amplificateur Home Cinema. Pour un usage en 2.1, le réglage du volume de Sub Air est très dépendant de votre interieur et de votre point d’écoute. Ajustez donc votre volume selon vos désirs et votre écoute. SUB AIR Manuel d'installation

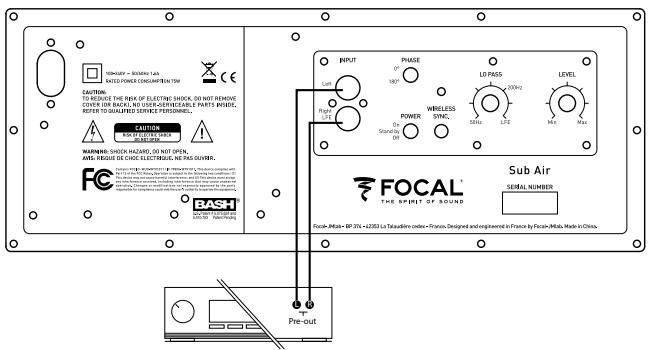

5. Connexion du Sub Air en mode filaire
L R Pre-out Sur les entrées RCA bas niveau Lorsqu’un amplificateur 2 canaux équipé de sorties ligne “pre out” est utilisé, Sub Air devra être connecté sur les entrées stéréo RCA “Line inputs Right/Left”.

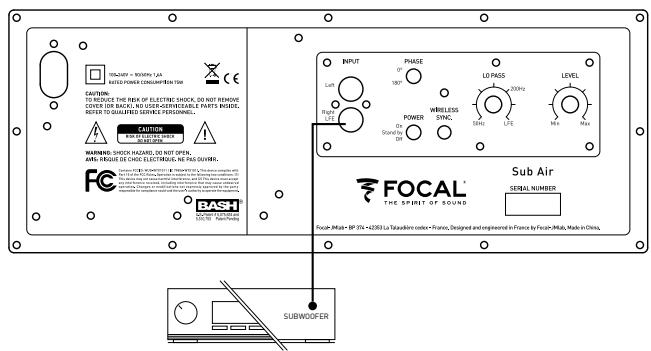

SUBWOOFER Sur l’entrée LFE Lorsqu’un amplificateur audio/vidéo multicanaux est utilisé, l’entrée unique LFE de Sub AIr sera connectée sur la sortie “Subwoofer” de l’amplificateur audio/vidéo. SUB AIR Manuel d'installation
6. Explications état des LED
LED de Synchronisation présente sur le Sub Air et le Sub Air Transmitter. Status de la LED Etat Informations complémentaires Allumée en continu Le Sub Air et son Sub Air transmitter sont synchronisés Le transmetteur peut envoyer un signal audio au Sub Air, le système est prêt à être utilisé Clignotement lent (1 fois par seconde) Le Sub Air et son Sub Air transmitter ne sont pas synchronisés Reportez-vous à la fin de la section « Connectez votre Sub Air en sans fil » pour réaliser la synchronisation du Sub Air à son Transmetteur Clignotement Rapide (5 fois par seconde) Le Sub Air ou son Sub Air transmitter sont en attente de synchronisation La LED de synchronisation bascule sur cet état après avoir enfoncé le bouton de synchronisation. Pour terminer la synchronisation, reportez-vous de la section « Connecter le Sub Air sans fil » LED blanche en façade du Sub Air. Status de la LED Etat Informations complémentaires Allumée Le Sub Air est sous tension Sub Air reproduit ou peu reproduire le signal audio. Eteinte Le Sub Air est hors tension ou en standby Sub Air ne reçoit aucun signal. SUB AIR Manuel d'installation
Période de rodage Le woofer utilisé dans Sub Air est un élément mécanique complexe qui exige une période de rodage pour fonctionner au mieux de ses possibilités et s’adapter aux conditions de température et d’humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner ce caisson de grave une vingtaine d’heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de votre subwoofer actif. Spécifications Type Subwoofer plat bass reflex, ampli BASH 150W integré Haut parleur (diamètre) 21 cm (8") Coupure Basse (-6dB) 35 Hz Réponse en fréquence (+/- 3dB) 40 Hz - 200 Hz Réponse coupure filtre variable 50 Hz - 200 Hz Entrée Panel Left Right / LFE Puissance RMS 110 W Puissance crête 150 W Réglage de phase
Mode d’alimentation ON Auto (1 W) OFF (0,5 W) Dimensions (LxHxP) 410 x 360 x 160 mm Poids 7,65 Kg Type Liaison sans fil Portée 15 m (sans obstacle) Échantillonage 16 bits Fréquence d’échantillonage 44,1kHz Délais de codage (latence) 13 ms Puissance transmission radio 0 dBm Bande de fréquence transmission radio 2,4 Ghz ISM band SUB AIR Manuel d'installation
Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.
L’éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence de tension élevée au sein de l’appareil pouvant entraîner un risque de choc électrique. Attention: Afin de prévenir tout risque de choc électrique, ne pas enlever le capot (ou l’arrière) de cet appareil. Aucune pièce n’est remplaçable par l’utilisateur. Pour entretien ou réparation, veuillez contacter une personne qualifiée. Le point d’exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.
1. Lire ces instructions.
3. Prendre en considération les mises en
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil en présence
6. Nettoyer uniquement avec un chiffon sec.
7. N’obstruer aucun orifice de ventilation.
Installer l’appareil en suivant les instructions du fabricant.
8. Ne pas installer l’appareil à proximité
d’une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
9. Respecter les instructions de sécurité
concernant le cordon d’alimentation secteur. Le cordon d’alimentation présente deux lames dont l’une est plus large que l’autre. Un cordon avec mise à la terre contient deux lames ainsi qu’une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour objet d’assurer votre sécurité. Si le cordon d’alimentation ne s’adapte pas à votre prise d’alimentation secteur, consultez un électricien et remplacez la prise secteur désuette.
10. Assurez-vous que le câble d’alimentation
ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d’alimentation et à la liaison du cordon avec l’appareil.
11. N’utiliser que les accessoires recommandés par le fabricant.
12. N’utiliser que les appareils de manutention, pieds, trépieds, supports ou tables
recommandés par le fabricant ou ceux vendus avec l’appareil. Lorsqu’un chariot est utilisé,redoublez de prudence lors du déplacement de l’ensemble chariot/appareil afin d’éviter toutes blessures par basculement.
13. Débranchez l’appareil en cas d’orage ou
pendant de longues périodes pendant lequel l’appareil n’est pas utilisé.
14. Toute tâche de maintenance doit être
réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l’appareil tels que la détérioration du câble ou de la fiche d’alimentation, le déversement de liquide ou l’insertion d’objets à l’intérieur de l’appareil, l’exposition à la pluie ou à l’humidité, le mauvais fonctionnement ou le renversement de l’appareil.
15. Ne pas utiliser d’accessoires non recommandés par le fabricant de l’appareil afin
d’éviter tout risque.
16. Ce produit doit être raccordé uniquement
au type d’alimentation secteur indiqué sur l’étiquette figurant sur l’appareil. En cas d’hésitation sur le type d’alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d’électricité. Pour les appareils prévus pour une utilisation à partir d’une batterie ou d’une autre source d’alimentation, se référer au manuel d’utilisation.
17. Si une antenne extérieure ou un
réseau câblé est connecté à votre appareil, assurez-vous que l’antenne ou le câble soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l’électricité statique. Les informations relatives à la façon de relier correctement le mât à la terre, ainsi que le fil d’antenne à l’unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les spécifications de l’électrode de terre sont contenues dans l’article 810 de la norme National Electrique, ANSI/ NFPA 70.
18. Une antenne extérieure doit toujours
être tenue à l’écart des lignes haute tension ou des circuits électriques et d’éclairage de forte intensité ainsi que de l’endroit où elle serait susceptible de tomber sur de telles lignes haute tension ou circuits électriques. Lors de l’installation d’une antenne extérieure, un soin tout particulier doit être pris afin d’éviter tout contact avec de tels circuits, ceuxci pouvant présenter un risque mortel.
19. Ne surchargez pas les prises murales,
les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.
20. Ne jamais insérer un quelconque objet
par les trous de ventilation de l’appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l’appareil.
21. Ne tentez pas de réparer cet appareil par
vos propres moyens; l’ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d’autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.
22. Lorsque le remplacement de composants est nécessaire, assurezvous que
le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l’exemplaire d’origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.
23. Après toute intervention ou réparation
sur l’appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.
24. L’appareil ne doit être monté sur un
mur ou au plafond que si le constructeur le prévoit, et uniquement selon les Fil d’antenne 25. Le commutateur On/Off situé à l’arrière du subwoofer est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur.
26. Ne pas exposer à des égouttements
d’eau ou des éclaboussures.
27. ATTENTION : Danger d'explosion si la
pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent. pack 5.1 Satellites User manual/Manuel d'installation

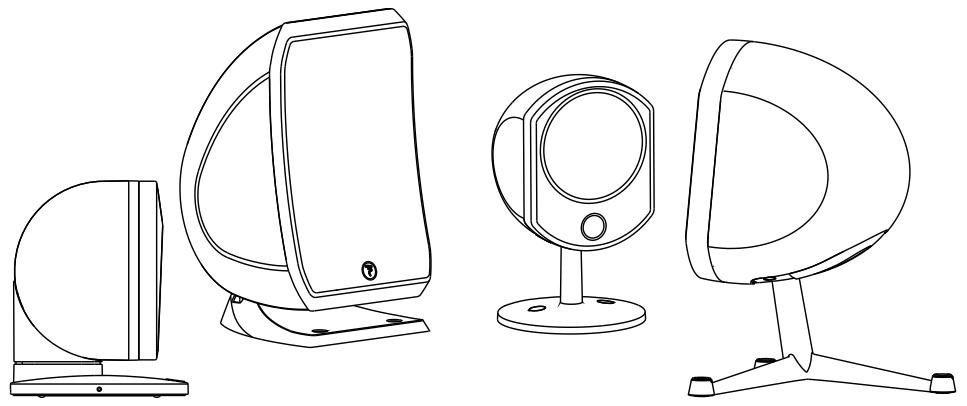

Nous vous remercions d’avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de hautparleurs pour la haute fidélité et le home cinéma. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement. Thank you for choosing Focal loudspeakers. We are pleased to share with you our philosophy : “the Spirit of Sound”. These high-performance speakers feature the latest technical developments from Focal in terms of speaker design, whether it is for high fidelity or home theater systems. In order to enjoy the maximum of their performance, we advise you to read this user’s manual and to keep it carefully so that you can consult it later.

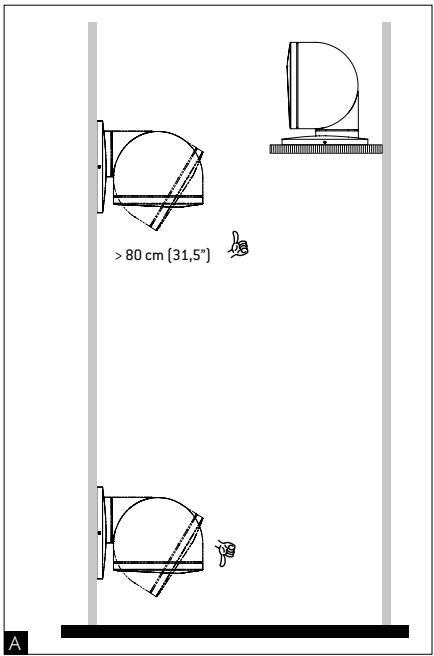

pack 5.1 Satellites User manual/Manuel d’installation Placement A - Height positioning / Position en hauteur Place the loudspeakers equally spaced either side of the listening position. It is advisable to place satellites at least 80cm from the floor for a better sound stage. Placez l’enceinte à égale distance par rapport au point d’écoute. Une hauteur minimale de 80 cm est recommandée afin d’obtenir une image sonore cohérente. > 80 cm (31,5”)

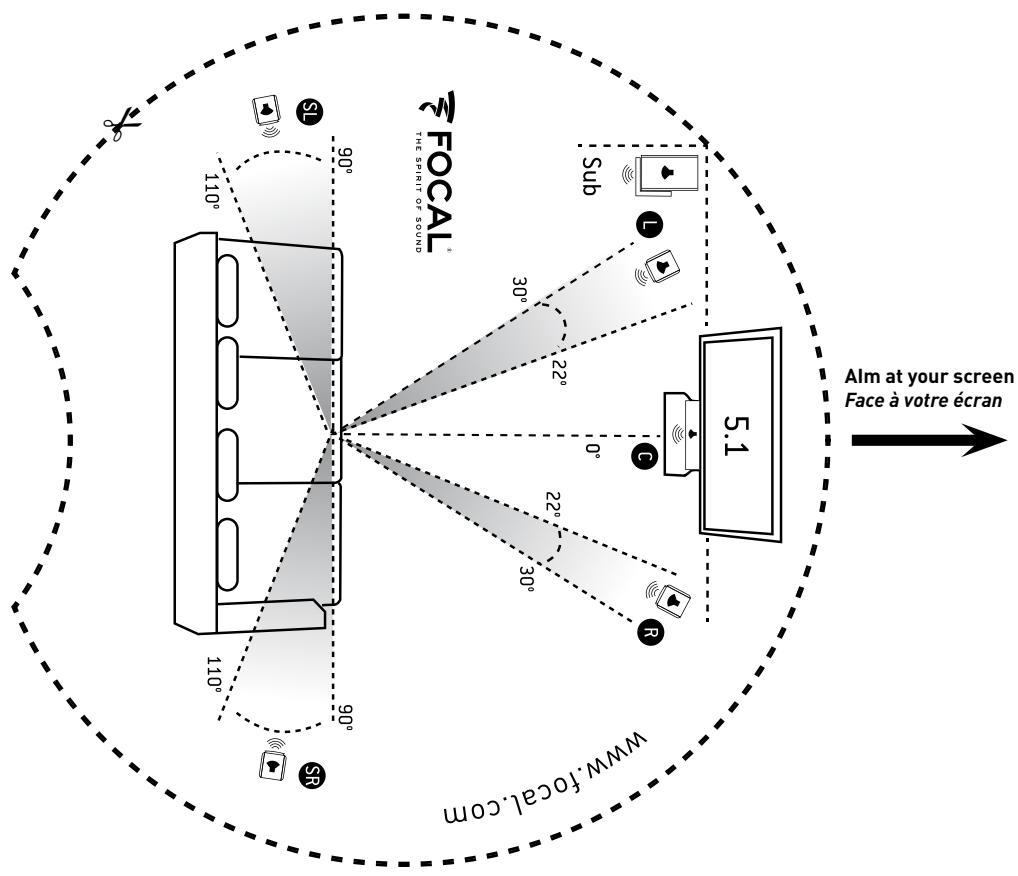

Home theater configuration / Configuration home cinéma Satellites positioning / Emplacement des satellites - Go at your listening spot / Installez-vous à votre place d’écoute - Use the positioning tool below / Positionner l’outil ci-dessous face à votre écran - It gives you the best positions for your speakers / Il vous donne le meilleur positionnement pour vos enceintes

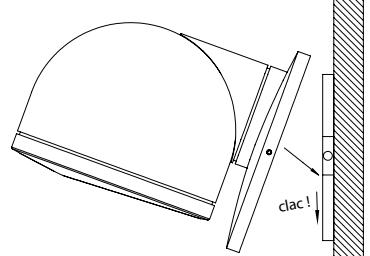

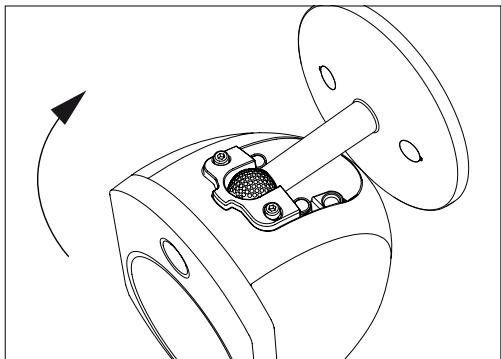

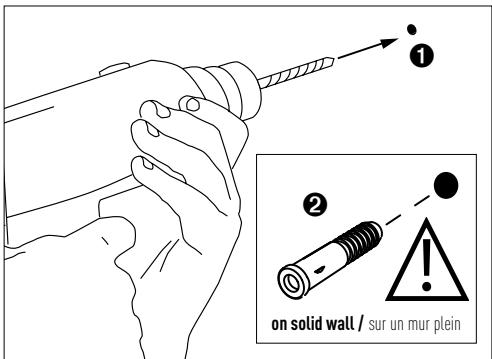

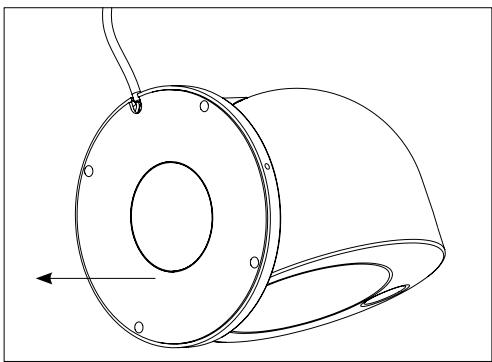

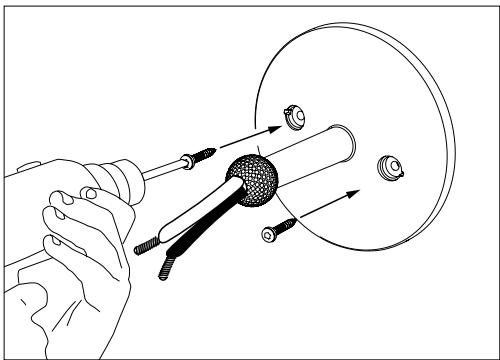

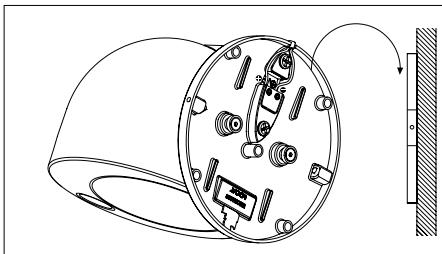

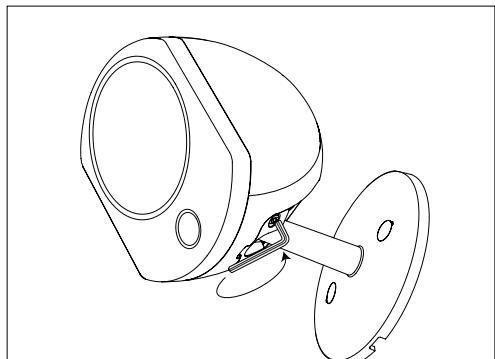

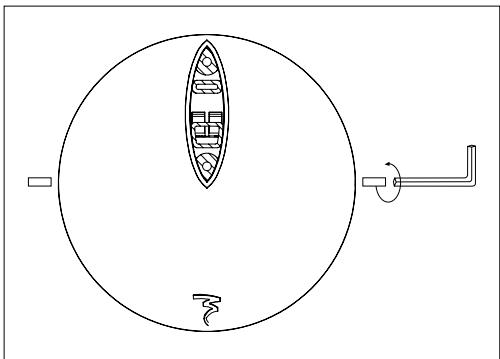

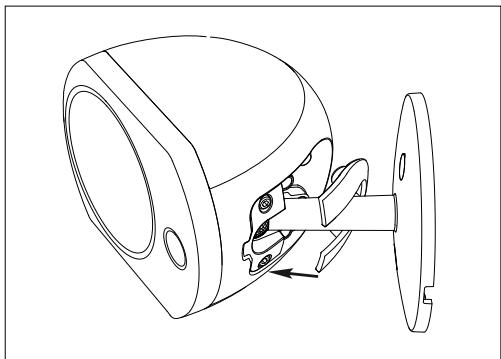

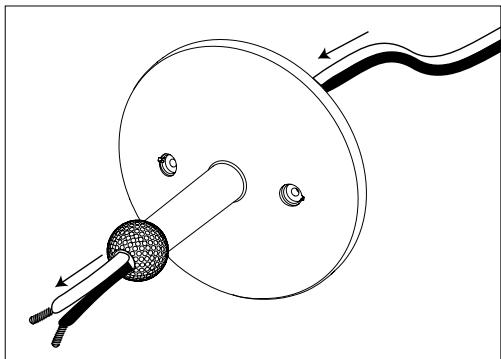

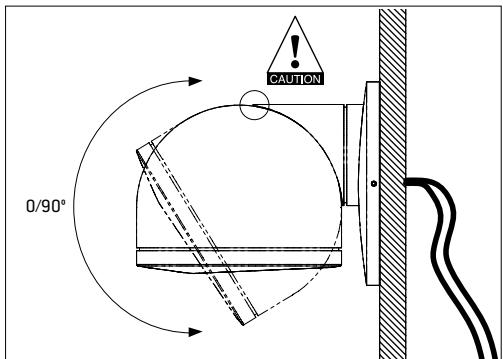

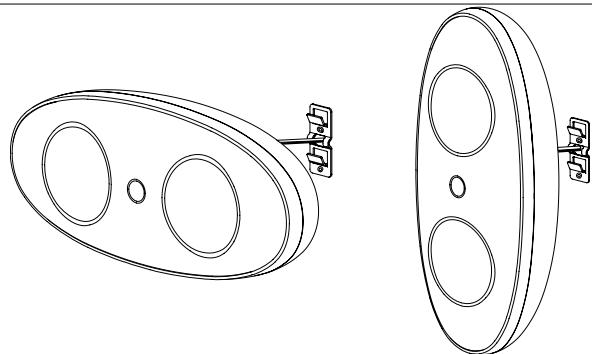

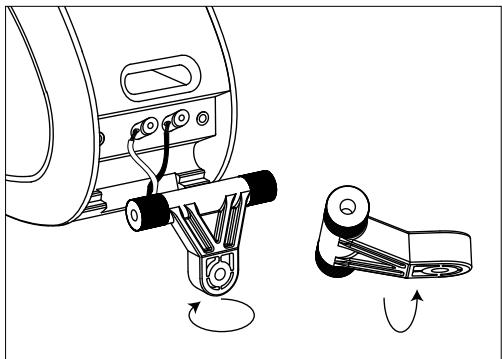

AIm at your screen Face à votre écran pack 5.1 Satellites User manual/Manuel d’installation Wall fixing Bird speakers / Fixation murale enceintes Bird 1.Before drilling any holes, check carefully that there are no electrical cables or pipes in the wall. 1.Avant toute fixation murale vérifiez, qu’en aucun cas vous ne risquez de sectionner un câble électrique ou une canalisation à l’intérieur du mur. Bird / Little Bird Tulipe stand wall mounting / Fixation murale Pied Tulipe Cocotte stand wall mounting / Fixation murale Pied Cocotte Remove the screw covers and mark the locations of the fixing holes Enlevez les caches vis et pointez l’emplacement des trous de fixation.

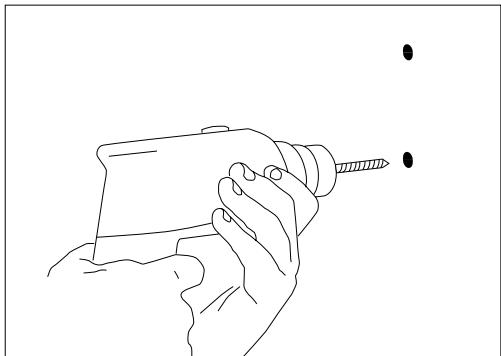

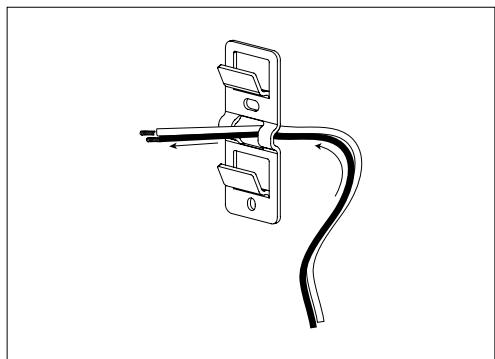

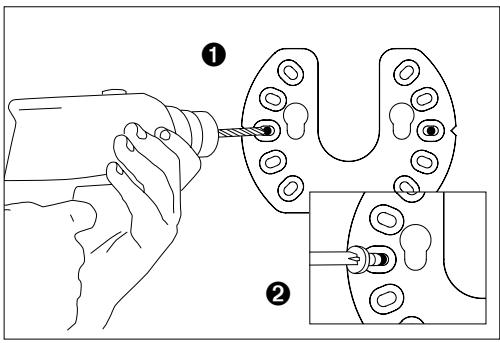

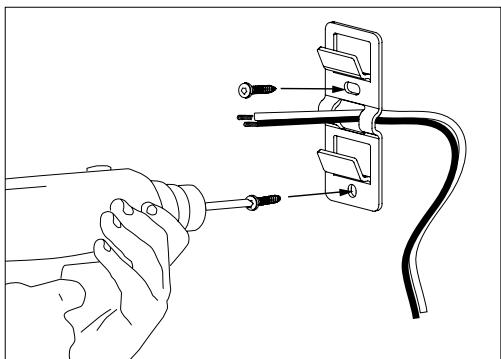

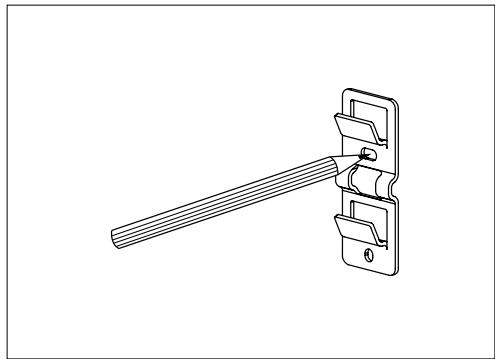

Super Bird Use the male part of the fixing to fix to the wall. Mark the locations of the fixing holes. Drill the wall using the marks made previously. Insert the wall plugs in the wall. Utiliser la partie mâle de la fixation pour fixer côté mur, pointez l’emplacement des trous de fixation. Percez le mur au niveau des marques faites précedemment. Insérer les chevilles dans le mur. Pass the cables through the wall mounting and then, after inserting the wall plugs into the wall. Secure the male part of the mounting. Passez les câbles au travers de la fixation puis, après avoir inséré les chevilles dans le mur. Fixez la partie mâle de la fixation. pack 5.1 Satellites User manual/Manuel d’installation
Caractéristiques techniques Little Bird Bird Type Ultra compacte 2 voies close Compacte 2 voies close Haut-parleur Grave/médium cône Polyflex 10 cm Tweeter dôme aluminium Grave/médium cône Polyflex 14 cm Tweeter dôme aluminium Réponse en fréquence (±3 dB) 89 Hz - 25 kHz 70 Hz – 25 kHz Réponse à -6 dB 81 Hz 64 Hz Sensibilité (2,83 V/1 m) 87 dB 89 dB Impédance nominale 8 Ohms 8 Ohms Impédance minimale 3,5 Ohms 3 Ohms Fréquences de filtrages 2500 Hz 2500 Hz Puissance ampli recommandée
Dimensions (H x L x P) Tulipe : 202 x 119 x 130 mm Cocotte : 195 x 159 x 147 mm Tulipe : 283 x 166 x 181 mm Cocotte : 274 x 221 x 205 mm Poids (unité) 0,75 kg 2,1 kg Super Bird Type Compacte 2 voies, avec radiateur passif Haut-parleur Radiateur passif cône Polyflex14 cm Grave/médium cône Polyflex 14 cm Tweeter dôme aluminium Réponse en fréquence (±3 dB) 55 Hz – 25 kHz Réponse à -6 dB 49 Hz Sensibilité (2,83 V/1 m) 90 dB Impédance nominale 8 Ohms Impédance minimale 3 Ohms Fréquences de filtrages 2500 Hz Puissance ampli recommandée
Dimensions (HxWxD) 63/4x511/16x55/8" (172x144x143mm) Net weight 4.2lbs (1.9kg) Type Compacte close 2 voies. Haut-parleur Grave Polyglass 10 cm. Tweeter à dôme inversé Al/Mg 25 mm Réponse en fréquence (±3 dB) 80 Hz - 28 kHz Réponse à -6 dB 72 Hz Sensibilité (2,83 V/1 m) 88 dB Impédance nominale 8 Ohms Impédance minimale 4 Ohms Fréquences de filtrages 2500 Hz Puissance ampli recommandée

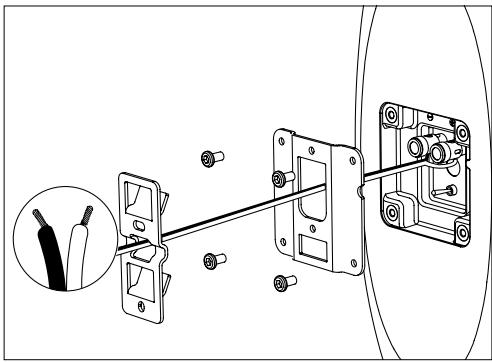

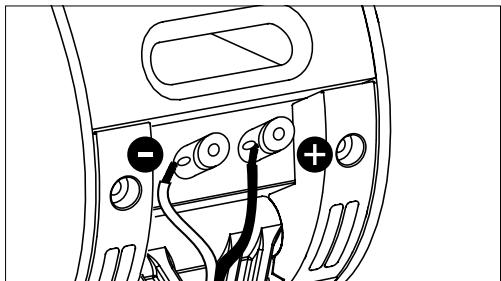

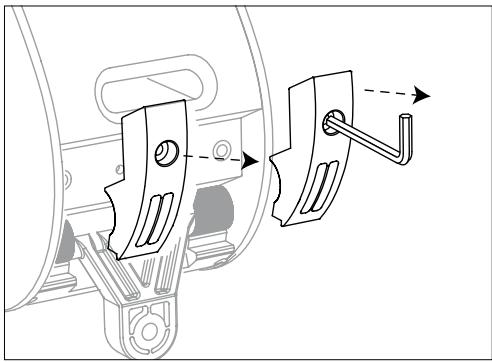

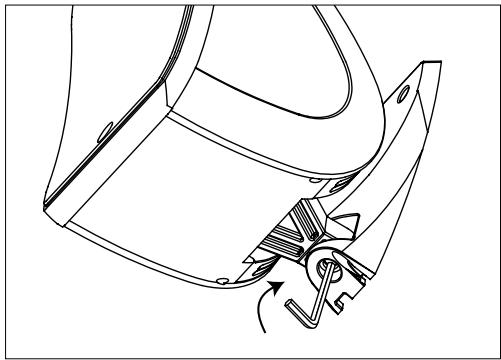

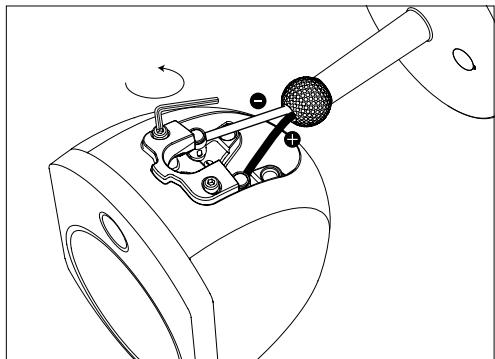

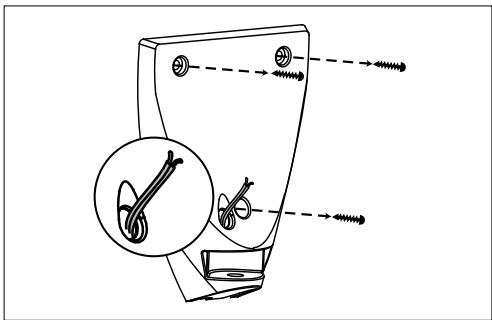

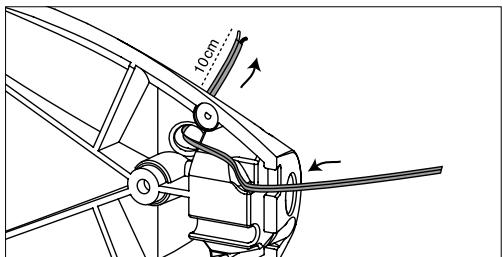

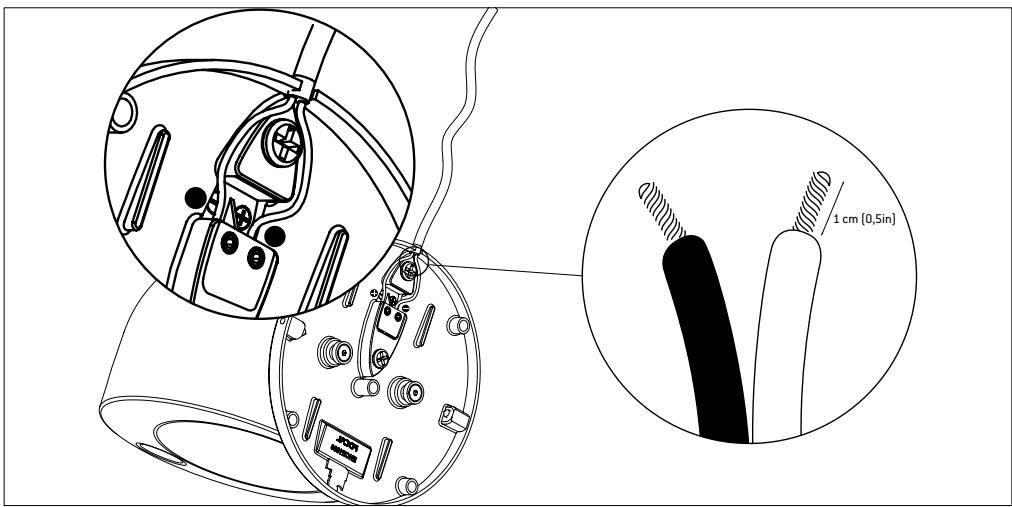

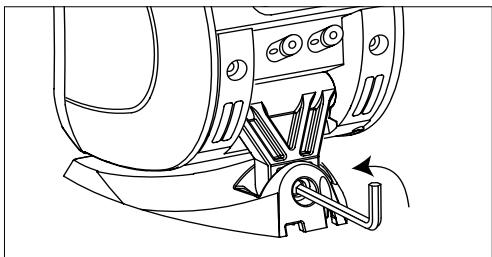

Wiring and wall fixing Sib speakers / Câblage et fixation mûrale enceintes Sib Use the hexagonal key supplied in the base of the Sib to unscrew the bolt that holds the base to the support bracket. Feed the cable through the base piece as indicated in the diagram. Leave around 10cm of free cable to facilitate connection. Utilisez la clef hexagonale fournie sous la base de Sib pour dévisser le socle et le séparer de l’enceinte. Passez le câble d’enceinte comme indiqué sur le schéma. Laisser 10 cm pour le câblage de Sib. Use the base as a template to mark the position of the three fixing screws on the wall. The three fixing holes should be drilled with a 6mm masonry bit and the plastic wall plugs firmly inserted until they are flush with the wall surface. Fix the base with the three screws supplied. Placez le socle contre le mur et repérez les zones de perçage pour les trois vis de fixation fournies. Utilisez une mèche de Ø 6 mm pour le perçage. Utilisez les trois chevilles fournies. Fixez le socle avec les trois vis. As with any performance product, Sib should be connected to the amplifier using a high quality pure copper cable of at least Ø 1.5mm. Connect the “+” from the amplifier to the “+” on the Sib (red) and the “-” from the amplifier to the “-” of the Sib (black). Connectez Sib à l’amplificateur par un câble de qualité hi-fi en cuivre pur, Ø 1,5 mm minimum, dont l’un des conducteurs est repéré par un marquage visuel. Respectez bien la mise en phase en reliant les bornes rouges marquées “+” de l’ampli à la borne rouge ou “+” de l’enceinte correspondante. Procédez ensuite de même pour les bornes noires marquées “-”. pack 5.1 Satellites User manual/Manuel d’installation Unscrew the two fixing clamps. Dévissez les deux attaches avec la clef hexagonale.
Conditions of guarantee All Focal loudspeakers are covered by guarantee drawn up by the official Focal distributor in your country. Your distributor can provide all details concerning the conditions of guarantee. Guarantee cover extends at least to that granted by the legal guarantee in force in the country where the original purchase invoice was issued. Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Your Focal-JMlab product was developed and manufactured with high-quality materials and components which can be recycled and/or re-used. This symbol indicates that electrical and electronic equipment must be disposed of separately from normal garbage at the end of its operational lifetime.Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment. This will help to protect the environment in which we all live. Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.
