MODE D'EMPLOI ELECTRA IW 1000 BE FOCAL
Nous vous remercions d'avoir choisi les enceintes encastrables de la ligne Electra 1000 Be et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfections Focal en matière de conception de haut-parleurs pour la haute-fidélité et le home cinéma.
Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.
Afin de garantir un fonctionnement optimum de vos enceintes encastrables, il est conseillé de faire appel à un installateur spécialisé pour l’intégration des enceintes ainsi que leur branchement.
Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.
Contenu de l'emballage
- 1 x enceinte acoustique
- 1 x grille métallique avec protection amovible des haut-parleurs
- 1 x gabarit de découpe du mur
- 1 x masque de protection pour la peinture du cadre
- 1 x clé hexagonale
- 1 x logo Focal
Mise en garde
Les enceintes de la ligne Electra 1000 Be utilisent un tweeter à dôme inversé en Béryllium pur, capable d'étendre la bande passante à près de 40kHz. Sous sa forme solide, ce matériel est inoffensif. Toutefois, de par sa nature, certaines précautions doivent être appliquées pour ne pas s'exposer à des risques inutiles :
Le dôme Béryllium ne doit jamais être au contact d'une matière abrasive. Pour éviter tout dommage accidentel, nous vous conseillons de mettre en place la grille de protection magnétique.
Si le dôme Béryllium est endommagé sous quelque forme que ce soit, le recouvrir autant que possible sur toute sa surface avec la bande adhésive de protection fournie. Prendre contact avec le revendeur afin de démonter et de remplacer le tweeter auprès d'un service compétent chez le distributeur.
Si le dôme est brisé, les particules eventuelles de Béryllium doivent être récupérées avec soin au moyen d'un ruban adhésif, puis doivent être placées dans un sac plastique hermétiquement clos. Il sera renvoyé en même temps que l'enceinte chez le revendeur.
Pour plus d'informations complémentaires, veuillez nous contacter directement à l'adresse suivante :
beryllium@focal-fr.com
C E
Avec compensation Wall Boost Control

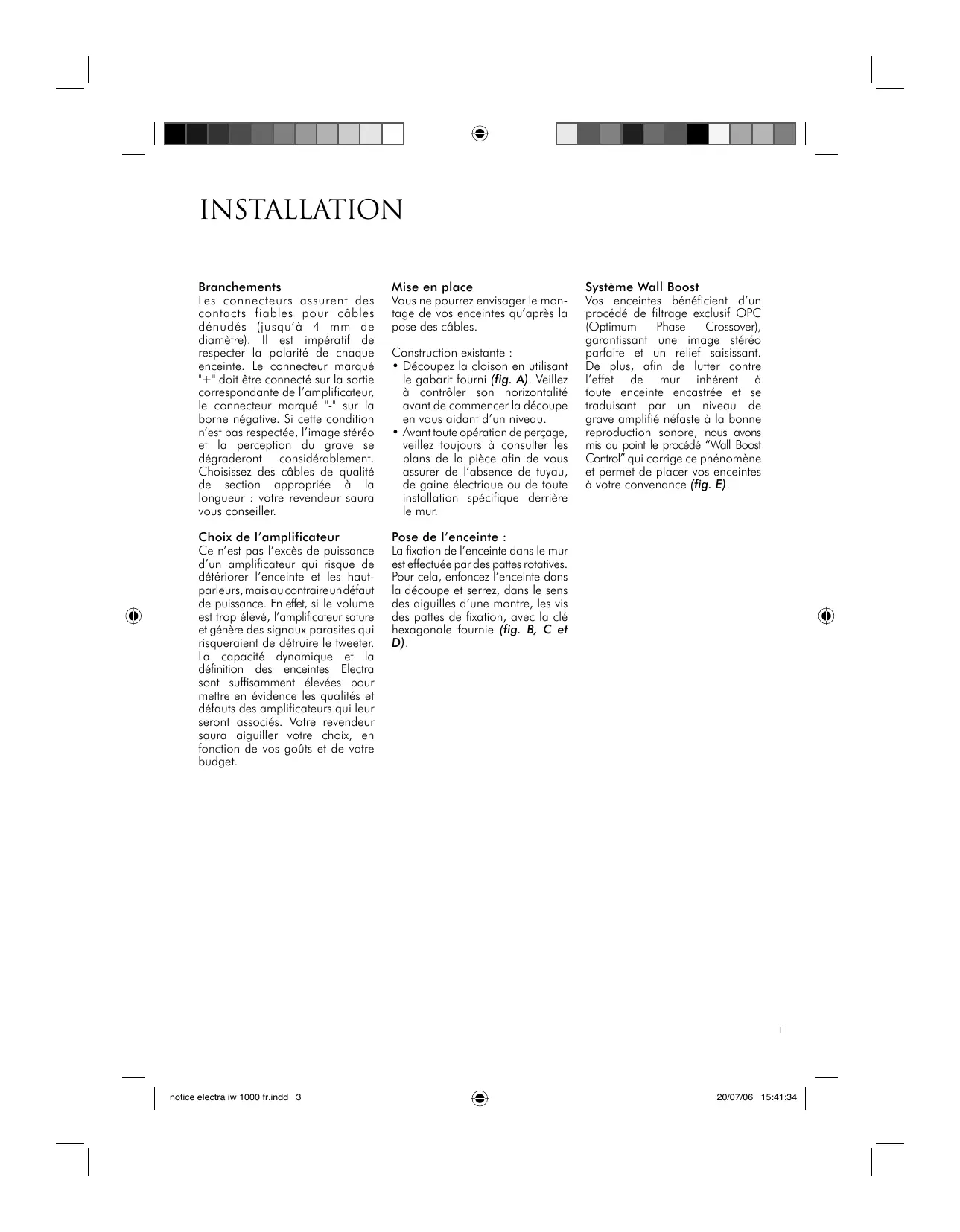

Branchements
Les connecteurs assurent des contacts fiables pour câbles dénudés (jusqu'à 4 mm de diamètre). Il est imperative de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative. Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.
Choix de l'amplificateur
Ce n'est pas l'excès de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes Electra sont suffisamment élevées pour permettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Notre revendeur saura aiguiller votre choix, en fonction de vos goûts et de notre budget.
Mise en place
Vous ne pourriez envisager le montage de vos enceintes qu'après la pose des câbles.
Construction existante :

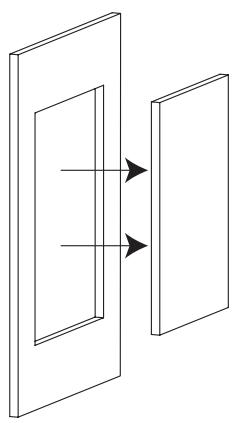

- Découpez la cloison en utilisant le gabarit fourni (fig. A). Veillez à contrôler son horizontalité avant de commencer la découpe en vous aidant d'un niveau.
- Avant toute opération de perçage, veillez toujours à consulter les plans de la pièce afin de vous assurer de l'absence de tuyau, de gaine électrique ou de toute installation spécifique derrière le mur.
Pose de l'enceinte :

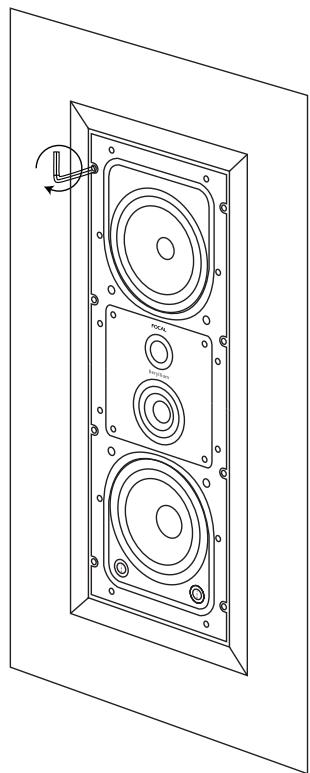

La fixation de l'enceinte dans le mur est effectuée par des pattes rotatives. Pour cela, enfoncez l'enceinte dans la découpure et serrez, dans le sens des aiguilles d'une montre, les vis des pattes de fixation, avec la clé hexagonale fournie (fig. B, C et D).
Système wall boost
Vos enceintes bénéficient d'un procédé de filtrage exclusif OPC (Optimum Phase Crossover), garantissant une image stéreo parfaite et un relief saisissant. De plus, afin de lutter contre l'effet de mur inhérent à toute enceinte encastree et se traduisant par un niveau de grave amplifié néfaste à la bonne reproduction sonore, nous avons mis au point le procédé "Wall Boost Control" qui corrige ce phénomène et permet de placer vos enceintes à votre convenance (fig. E).

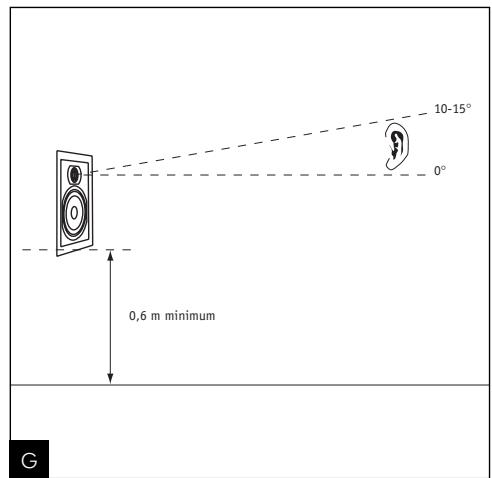

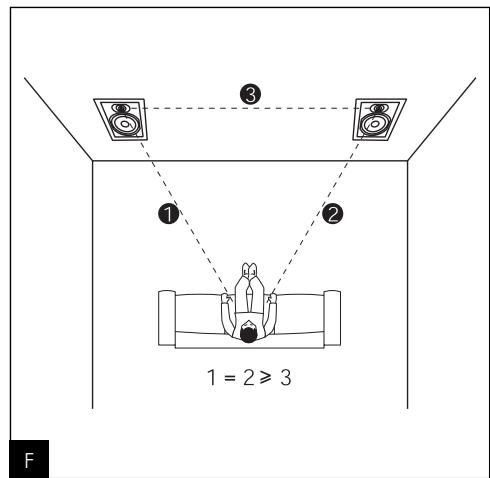

Choix de l'emplacement
Vos enceintes Electra ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home-cinéma. Il convient d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour couvrir le compromis idéal en fonction des conditions d'aménagement particuliers (fig. F). Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. G).

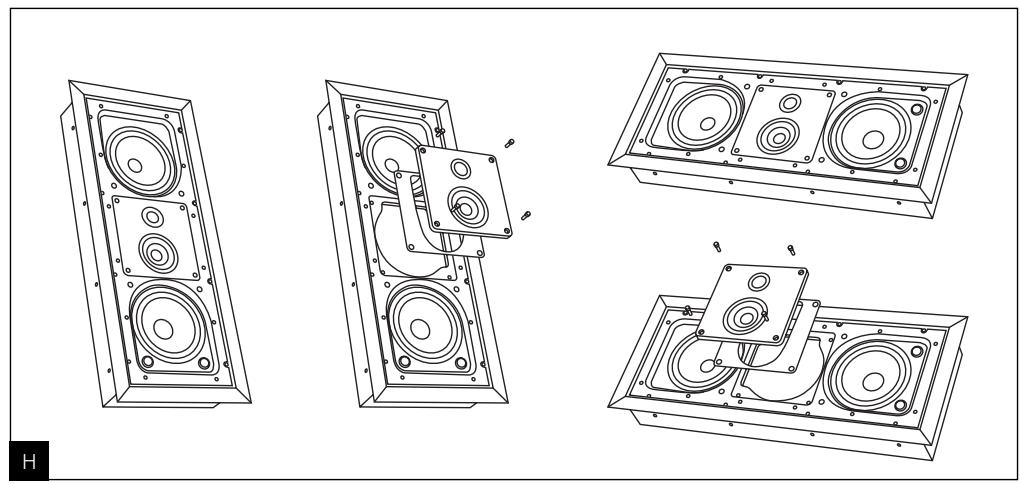

Orientation médium aigu
Démonter la plaque tweeter/medium en aluminium et la tourner comme indiqué (fig. H).

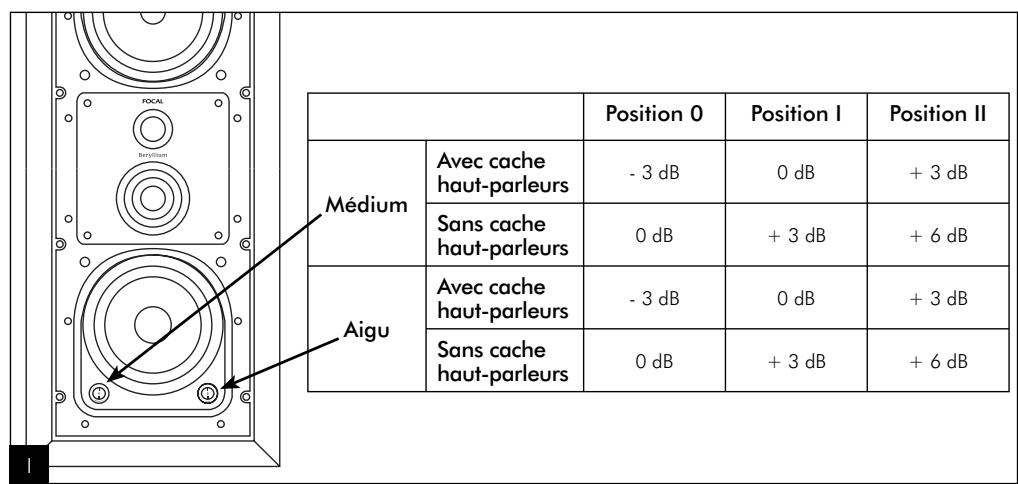

Réglage du tweeter
Une fois l'enceinte cablée et fixée, vous pouvez ajuster le niveau du tweeteter. Pour désirer le réglage des haute fréquences, utilisez l'interrupteur situé sur la façade de l'enceinte comme indiqué (fig. 1).
Peinture
Il est possible de peindre l'enceinte pour l'adapter à votre environnement. La peinture utilisée peut être de même nature que la peinture murale. Nous vous conseillons de peindre séparément la grille et le cadre de l'enceinte. Pour le cadre : retirez la grille et placez le masque de peinture pour protéger les haut-parleurs. Pour la grille : décollez éventuellement le masque papier de la grille avant de peindre celle-ci.
Précautions particulières
L'entretien des enceintes Electra se limite à un dépoussiage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.
Rodage
Les haut-parleurs utilisés dans Electra sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Electra.
Perturbations magnétiques
Vos enceintes générent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d'utiliser des enceintes à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétiques, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate des enceintes non blindées.
Conditions de garantie
En cas de problème, adressez-vous à VOYRE revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 10 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defefectieux, celui-ci doit etre expedié a vos frais, dans son emballage d'origine aprous du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
| Description | Enceinte murale encastrable close |
| Tweeter | Dôme inversé en Béryllium pur, bobine 20 mm |
| Médium | Membrane “W” 80 mm, bobine 25 mm |
| Woofer | Membrane “W” 165 mm, bobine 32 mm |
| Radiateur passif | Membrane “W” 165 mm |
| Réponse en fréquences | 49 Hz - 40 kHz |
| Sensibilité | 90 dB |
| Impédance nominale | 8 ohms |
| Puisance max. | 240 W |
| Dimensions du cadre | |
| Largeur | 298 mm |
| Hauteur | 700 mm |
| Epaisseur cadre | 3 mm |
| Dimensions d'encastrement | |
| Largeur | 262 mm |
| Hauteur | 664 mm |
| Profondeur | 99 mm |
| Fixation | 8 pâttes aluminium en “L” pivotantes |
| Poids net | 10 kg |
Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.
