Intitulé	Description
Type de produit	Enceinte Bluetooth portable
Caractéristiques techniques principales	Son stéréo, connectivité Bluetooth, résistance à l'eau (IPX7)
Alimentation électrique	Batterie rechargeable intégrée
Dimensions approximatives	25.4 x 10.2 x 10.2 cm
Poids	1.2 kg
Compatibilités	Compatible avec tous les appareils Bluetooth
Type de batterie	Batterie lithium-ion
Tension	5V
Puissance	20W
Fonctions principales	Lecture de musique, appels mains libres, connexion multipoint
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'immersion prolongée
Informations générales utiles	Vérifier la compatibilité Bluetooth avant l'achat, durée de vie de la batterie jusqu'à 12 heures

FOIRE AUX QUESTIONS - PT8051 ALTEC LANSING

Comment puis-je connecter mon ALTEC LANSING PT8051 à mon appareil Bluetooth ?

Assurez-vous que votre haut-parleur est en mode de couplage. Activez le Bluetooth sur votre appareil, recherchez le PT8051 dans la liste des appareils disponibles et sélectionnez-le pour établir la connexion.

Pourquoi le son est-il faible ou déformé sur mon haut-parleur ?

Vérifiez le niveau de volume sur votre appareil source ainsi que sur le haut-parleur. Assurez-vous qu'aucun objet n'obstrue le haut-parleur et qu'il n'est pas en mode 'écoute nocturne'.

Mon haut-parleur ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est chargé. Connectez-le à une source d'alimentation à l'aide du câble fourni et laissez-le charger pendant au moins une heure avant de tenter de l'allumer à nouveau.

Comment réinitialiser mon ALTEC LANSING PT8051 ?

Pour réinitialiser le haut-parleur, maintenez enfoncé le bouton d'alimentation et le bouton de volume + pendant environ 10 secondes jusqu'à ce que le voyant clignote, indiquant que la réinitialisation est terminée.

Puis-je utiliser le PT8051 pendant qu'il se charge ?

Oui, vous pouvez utiliser le haut-parleur pendant qu'il se charge, mais cela peut affecter le temps de charge total.

Comment puis-je savoir si mon haut-parleur est en mode de couplage ?

Lorsque le haut-parleur est en mode de couplage, le voyant Bluetooth clignote rapidement. Si le voyant est fixe, cela signifie qu'il est déjà connecté à un appareil.

Le PT8051 est-il résistant à l'eau ?

Oui, le ALTEC LANSING PT8051 est conçu pour être résistant à l'eau, mais il est recommandé de ne pas l'immerger complètement dans l'eau.

Comment puis-je mettre à jour le firmware de mon haut-parleur ?

Connectez le haut-parleur à votre ordinateur à l'aide d'un câble USB et visitez le site Web d'Altec Lansing pour télécharger les mises à jour du firmware disponibles.

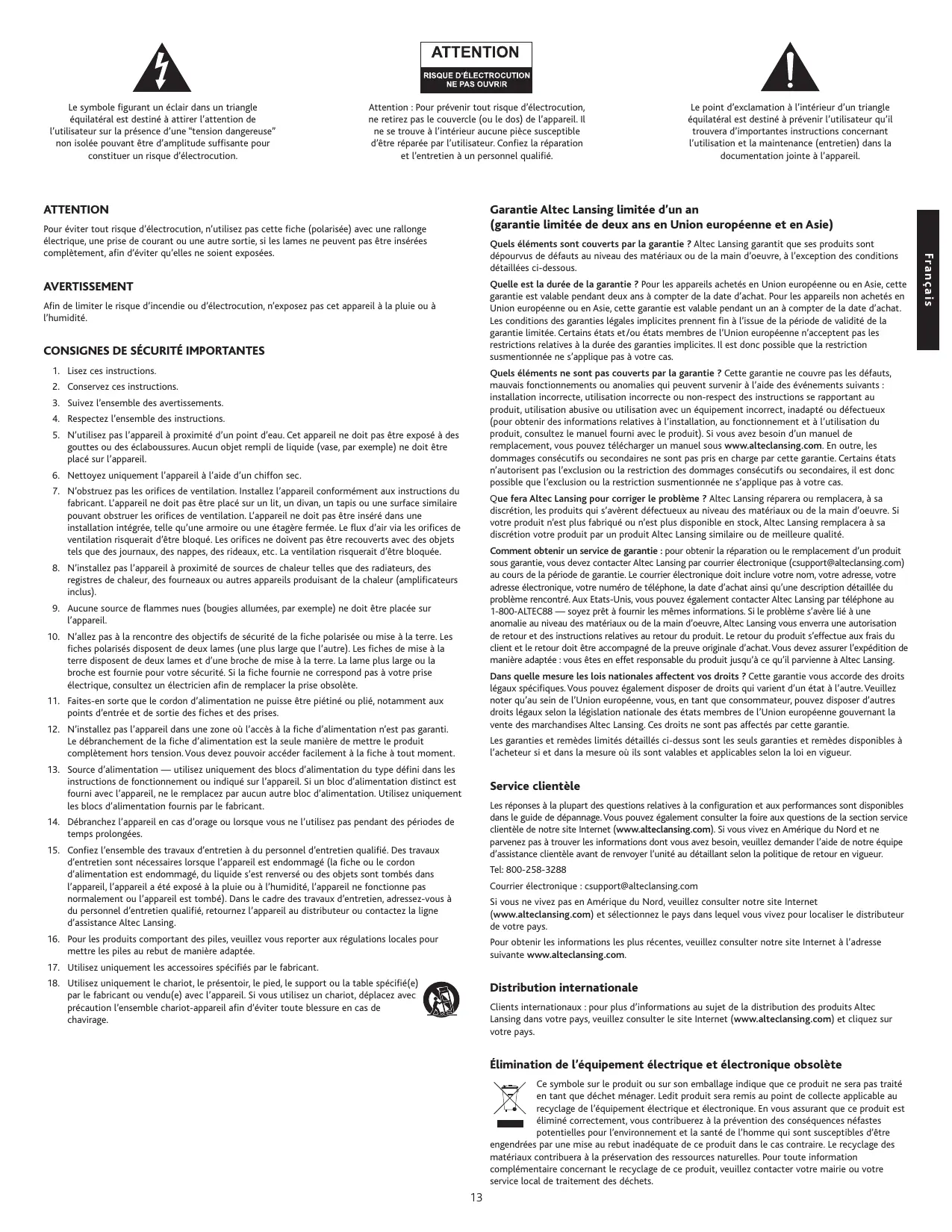

MODE D'EMPLOI PT8051 ALTEC LANSING

Pour éviter tout risque d'électrocution, n'utilise pas cette fiche (polarisée) avec une rallonge électrique, une prise de courant ou une autre sortie, si les lames ne peuvent pas être insérées complètement, afin d'éviter qu'elles ne soient exposées.

Avertissement

Afin de limiter le risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.

Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Suivez l'ensemble des avertissements.
4. Respectez l'ensemble des instructions.
5. N'utilisez pas l'appareil à proximité d'un point d'eau. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures. Aucun objet rempli de liquide (vase, par exemple) ne doit être placé sur l'appareil.
6. Nettoyez uniquement l'appareil à l'aide d'un chiffon sec.
7. N'obstruez pas les orifices de ventilation. Installez l'appareil conformément aux instructions du fabricant. L'appareil ne doit pas être placé sur un lit, un divan, un tapis ou une surface similaire pouvant obstruer les orifices de ventilation. L'appareil ne doit pas être inséré dans une installation intégrée, telle qu'une armoire ou une étagère fermée. Le flux d'air via les orifices de ventilation risquerait d'être bloqué. Les orifices ne doivent pas être recouverts avec des objets tels que des journaux, des nappes, des rideaux, etc. La ventilation risquerait d'être bloquée.
8. N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, des registres de chaleur, des fournaux ou autres appareils produisant de la chaleur (amplificateurs inclus).
9. Aucune source de flammes nues (bougies allumées, par exemple) ne doit être placée sur l'appareil.
10. N'allez pas à la rencontre des objectifs de sécurité de la fiche polarisée ou mise à la terre. Les fiches polarisées disposent de deux lames (une plus large que l'autre). Les fiches de mise à la terre disposent de deux lames et d'une broche de mise à la terre. La lame plus large ou la broche est fournie pour votre sécurité. Si la fiche fournie ne correspond pas à votre prise électrique, consultez un électricien afin de remplacer la prise obsolette.
11. Faites-en sorte que le cordon d'alimentation ne puisse être piétiné ou plié, notamment aux points d'entrée et de sortie des fiches et des prises.
12. N'installez pas l'appareil dans une zone où l'accès à la fiche d'alimentation n'est pas garanti. Le débranchement de la fiche d'alimentation est la seule manière de mettre le produit complètement hors tension. Vous devez pouvoir accéder facilement à la fiche à tout moment.
13. Source d'alimentation — utilisez uniquement des blocs d'alimentation du type définis dans les instructions de fonctionnement ou indiqués sur l'appareil. Si un bloc d'alimentation distinct est fourni avec l'appareil, ne le remplacez par aucune autre bloc d'alimentation. Utilisez uniquement les blocs d'alimentation fournis par le fabricant.
14. Débranchez l'appareil en cas d'orage ou lorsque vous ne l'utilisez pas pendant des périodes de temps prolongées.
15. Confiez l'ensemble des travaux d'entretien à du personnel d'entretien qualifié. Des travaux d'entretien sont nécessaires lorsque l'appareil est endommagé (la fiche ou le cordon d'alimentation est endommagé, du liquide s'est renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil ne fonctionne pas normalement ou l'appareil est tombé). Dans le cadre des travaux d'entretien, adressez-vous à du personnel d'entretien qualifié, retournez l'appareil au distributeur ou contactez la ligne d'assistance Altec Lansing.
16. Pour les produits comptant des piles, veuillez vous reporter aux régulations locales pour permettre les piles au rebut de manière adaptée.
17. Utilisez uniquement les accessoires spécifiés par le fabricant.
18. Utilisez uniquement le chariot, le présentoir, le pied, le support ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Si vous utilisez un chariot, déplacez avec précaution l'ensemble chariot-appareil afin d'éviter toute blessure en cas de chavirage.

Garantie altec lansing limite d'un an (garantie limitée de deux ans en union européenne et en asie)

Quels éléments sont couverts par la garantie ? Altec Lansing garantit que ses produits sont dépourvus de défauts au niveau des matériaux ou de la main-d'œuvre, à l'exception des conditions détaillées ci-dessous.

Quelle est la durée de la garantie? Pour les appareils achetés en Union européenne ou en Asie, cette garantie est valable pendant deux ans à compter de la date d'achat. Pour les appareils non achetés en Union européenne ou en Asie, cette garantie est valable pendant un an à compter de la date d'achat. Les conditions des garanties légales implicites prennent fin à l'issue de la période de validité de la garantie limitée. Certains états et/ou états membres de l'Union européenne n'accordent pas les restrictions relatives à la durée des garanties implicites. Il est donc possible que la restriction susmentionnée ne s'applique pas à votre cas.

Quels éléments ne sont pas couverts par la garantie? Cette garantie ne couvre pas les défauts, mauvais fonctionnements ou anomalies qui peuvent survenir à l'aide des événements suivants : installation incorrète, utilisation incorrecte ou non-respect des instructions se rapportant au produit, utilisation abusive ou utilisation avec un équipement incorrect, inadapté ou défectueux (pour obtenir des informations relatives à l'installation, au fonctionnement et à l'utilisation du produit, consultez le manuel fourni avec le produit). Si vous avez besoin d'un manuel de remplacement, vous pouvez télécharger un manuel sur www. alteclansing. com. En outre, les dommages consécutifs ou secondaires ne sont pas pris en charge par cette garantie. Certains états n'autorisent pas l'exclusion ou la restriction des dommages consécutifs ou secondaires, il est donc possible que l'exclusion ou la restriction susmentionnée ne s'applique pas à votre cas.

Que fera Altec Lansing pour corriger le problème ? Altec Lansing réparera ou remplacera, à sa dés RIcTION, les produits qui s'avent defecteux au niveau des materiaux ou de la main d'oeuvre. Si voiture produit n'est plus fabriqué ou n'est plus disponible en stock, Altec Lansing remplaça r à sa discietION cette produit par un produit Altec Lansing similaire ou de(Meilleure qualite.

Comment obtenir un service de garantie : pour obtenir la réparation ou le remplacement d'un produit sous garantie, vous devez contacter Altec Lansing par courrier électronique ([e-mail]) au cours de la période de garantie. Le courrier électronique doit inclure votre nom, votre adresse, votre adresse électronique, votre numéro de téléphone, la date d'achat ainsi qu'une description détaillée du problème rencontré. Aux États-Unis, vous pouvez également contacter Altec Lansing par téléphone au 1-800-ALTEC88 — soyez prêts à fournir les mêmes informations. Si le problème s'avère lié à une anomalie au niveau des matériaux ou de la main d'œuvre, Altec Lansing vous enverra une autorisation de retour et des instructions relatives au retour du produit. Le retour du produit s'effectue aux frais du client et le retour doit être accompagné de la preuve d'achat originale. Vous devez assurer l'expédition de manière adaptée : vous êtes en effet responsable du produit jusqu'à ce qu'il parvienne à Altec Lansing.

Dans quelle mesure les lois nationales affectent vos droits ? Cette garantie vous accorde des droits légaux spécifiques. Vous pouvez additionally disposer de droits qui varient d'un état à l'autre. Veuillez noter qu'au sein de l'Union européenne, vous, en tant que consommateur, pouvez disposer d'autres droits légaux selon la législation nationale des états membres de l'Union européenne gouvernant la vente des marchandises Altec Lansing. Ces droits ne sont pas affectés par cette garantie.

Les garanties et remèdes limités détaillés ci-dessus sont les seuls garanties et remèdes disponibles à l'acheteur si et dans la mesure où ils sont valables et applicables selon la loi en vigueur.

Service clientèle

Les réponses à la plupart des questions relatives à la configuration et aux performances sont disponibles dans le guide de dépannage. Vous pouvez également consulter la foire aux questions de la section service clientèle de notre site Internet (www.alteclansing.com). Si vous vivez en Amérique du Nord et ne parvenez pas à trouver les informations dont vous avez besoin, veillez demander l'aide de notre équipe d'assistance clientèle avant de renvoyer l'unité au détaillant selon la politique de retour en vigueur.

Tel: [phone]

Courrier électronique : [e-mail]

Si vous ne vivez pas en Amérique du Nord, veillez consulter notre site Internet (www. alteclansing. com) et sélectionner le pays dans lequel vous vivez pour localiser le distributeur de votre pays.

Pour obtenir les informations les plus récentes, veuillez consulter notre site Internet à l'adresse suivante : www.alteclansing.com.

Distribution internationale

Clients internationaux : pour plus d'informations au sujet de la distribution des produits Altec Lansing dans votre pays, veuillez consulter le site Internet (www.alteclansing.com) et cliquez sur votre pays.

Élimination de l'équipement électrique et électronique obsolète

Ce symbole sur le produit ou sur son emballage indique que ce produit ne sera pas traité en tant que déchet ménager. Ledit produit sera remis au point de collecte applicable au recyclage de l'équipement électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous contribuerez à la prévention des conséquences nuisibles potentielles pour l'air, l'émission et le porté de l'homme qui sont susceptibles d'être

engendrées par une mise au rebut inadéquate de ce produit dans le cas contraire. Le recyclage des matériaux contribuera à la préparation des ressources naturelles. Pour toute information complémentaire concernant le recyclage de ce produit, veuillez contacter votre mairie ou votre service local de traitement des déchets.

Système PT8051 surround

Nous vous remercions de votre acquisition du système PT8051. Surround sans fil d'Altec Lansing.

Le PT8051 a été conçu pour prendre la place du récepteur A/V traditionnel avec ses enceintes disposées séparément; il offre une ambiance sonore complète, multicanaux, à partir de seulement deux composants utilisant les techniques DTS et le décodage Dolby Digital pour reproduire avec fidélité votre musique préférée et la piste sonore de vos films favoris. La technologie numérique de son pilote NXT flat-panel produit fidèlement la plage de fréquences et apporte toutes les subtilités et la profondeur spatiale du son dont sont capables les formats numériques d'aujourd'hui. De plus, le PT8051 utilise une technologie de pointe pour la transmission du son sans fil qui offre une ambiance sonore identique à celle des cinémas, sans avoir à tirer de câbles vers les enceintes arrière.

La conception du PT8051 est parfaitement adaptée aux écrans grand format LCD et plasma actuels, et le montage mural des deux composants est possible avec les supports fournis. Une télécommande universelle est incluse ; elle permet de rassembler sur une seule commande les fonctions de votre TV, lecteur DVD et magnétoscope.

Contenu

Pour identifier ces éléments, consultez le Programme de connexion rapide du PT8051.

• Composants du PT8051 ; console principale et unité « surround » arrêté
• Télécommande et piles Cable A/V Supports de montage mural (les vis ne sont pas incluses) Mode d'emploi et instructions de branchement rapide

Commandes et connexions de votre PT8051

Panneau avant (console principale)

1. VOLUME +/-	Contrôle le niveau sonore de tous les canaux audio.
2. LED	Elles affichent les informations concernant l'état du système.
3. INPUT	Appuyer sur cette touche pour faire défilier les sources d'entrée audio : DVD, TV/SAT, AUX, DVD numérique, TV/SAT numérique ou AUX numérique).
4. MODE	Appuyer sur cette touche pour sélectionner le mode ambiophonique (DOLBY, DTS or PRO LOGIC II) ou stéréo (STEREO).
5. POWER	Appuyer sur cette touche pourmettre le système sous tension ou le faire passer en mode de veille.

Panneau arrêt (console principale)

1. Mise sous/hors tension	Met le système sous ou hors tension (ON/OFF).
2. Cordon d'alimentation CA	Se connecte à une prise secteur (C.A.). Se reporter aux indications de fréquence et de plage pour la source de tension, sur le panneau arrière.
3. CONNECT	Appuyer sur cette touche pour synchroniser manuellement le lien audio sans fil entre la console principale et l'unité surround arrière.Dans la plupart des cas, il n'est pas nécessaire d'utiliser cette touche ; les deux composants se synchronisent automatiquement lors de la mise sous tension.
4.VIDEO OUT	Permet d'afficher les informations d'affichage sur écran. Connecter cette sortie à l'entrée video mixte (composite) de la TV.
5. SUBWOOFER OUT	Permet de connecter un subwoofer (caisson de basses) optionnel si la présence d'un haut-parleur d'infra-graves est souhaitée.
6. ENTRÉE NUMérique : COAXIAL (DVD IN)	Permet de connecter un lecteur de DVD équipé d'une sortie numérique coaxiale.
OPTICAL (TV/SAT IN)	Permet de connecter un tuner satellite numérique ou un tuner cable équipé d'une sortie audio optique.
OPTICAL (AUX IN)	Permet de connecter une source audio auxiliaire venant d'un enregistreur PVR ou d'un second tuner TV équipé d'une sortie audio optique. Permet aussi de connecter un lecteur DVD équipé d'une sortie optique, mais non d'une sortie coaxiale.
7. AUDIO ANALOG INPUT: DVD IN	Permet de connecter un lecteur DVD équipé d'une sortie audio analogique.
TV/SAT IN	Permet de connecter l'appareil à une TV ou à un tuner satellitenéquipé d'une sortie analogique.

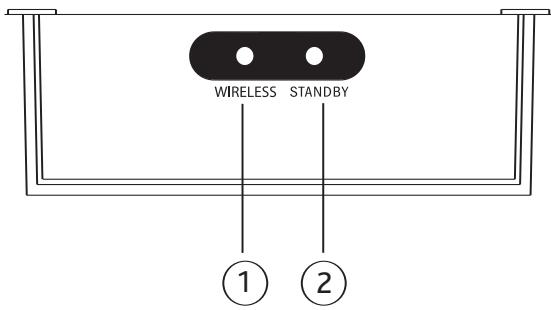

Panneau avant (unité surround arrêté)

1. WIRELESS

Ce voyant s'allume et reste allumé lorsque les enceintes principales et surround arrêt sont synchronisés, pour indiquer le fonctionnement normal de la liaison audio sans fil. La synchronisation entre l'unité principale et l'enceinte surround arrêt se fait automatiquement lorsque l'unité principale est mise sous tension, pour autant que l'interrupteur « marche-arrêt » de l'enceinte arrêt soit placé dans la position « marche » (ON). Ce voyant clignote lorsque la liaison sans fil entre les enceintes principales et l'enceinte arrêt a perdu sa synchronisation. Pour resynchroniser manuellement les deux unités (principal et arrêt), appuyez sur le bouton CONNECT qui se trouve sur le panneau arrêt de l'unité principale.

2. STANDBY

Ce voyant (état de veille) clignote lorsque l'unité est branchée sur le secteur et que l'interrupteur POWER ON/OFF (marche/arrêt) du panneau arrêt est placé sur la position ON (marche). Ce voyant passée automatiquement du rouge au vert dès que l'unité principale a été mise sous tension.

Panneau arrêt (unité surround arrêt)

1. Mise sous/hors tension	Met le système sous ou hors tension (ON/OFF).
2. Cordon d'alimentation CA	Se connecte à une prise secteur (C.A.). Se reporter aux indications de fréquence et de plage pour la source de tension, sur le panneau arrêté.

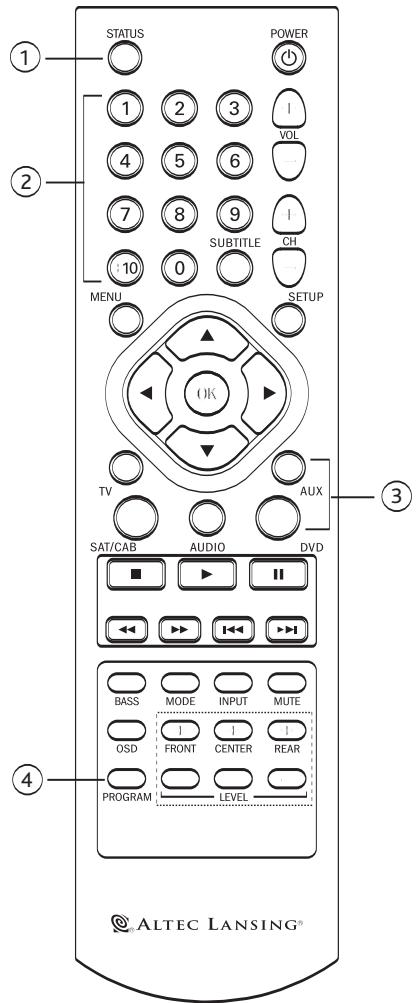

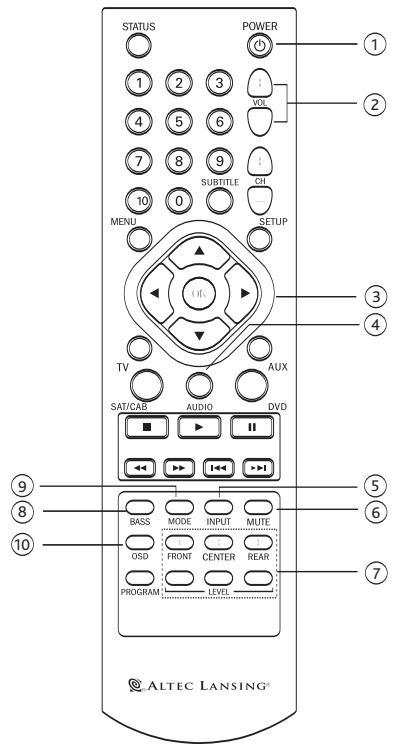

Télécommande

Cette section décrit la fonction de chacune des commandes de la télécommande utilisée avec le PT8051.

Remarque : vous pouvez aussi contrôler chacun des autres composants de votre système avec cette télécommande une fois que vous l'aurez programmée avec les codes de commande à distance appropriés. Consultez la section « Programmation des codes de télécommande » de ce manuel.

1. POWER	Permet de faire passer le système du mode actif au mode de veille.
2. VOL +/-	Augmente ou diminuè le niveau du volume sonore global de l'appareil.
3. ↘ ↘ ↘ et OK	Permet de sélectionner les rubriques désirées sur le menu de configuration (setup) de l'affichage sur écran (On Screen Display ou OSD). Appuyez sur OK pour confirmer.
4. AUDIO	La télécommande ne contrôle que le PT8051, et non le DVD, la TV Satellite/Câble ou les apparciels auxiliaires.
5. INPUT	Appuyer sur cette touche pour faire défilier les sources d'entrée audio : DVD, TV/SAT, AUX, DVD numérique, TV/SAT numérique ou AUX numérique).
6. MUTE	Appuyer sur cette touche pour couper le son ou le rétablit.
7. FRONT, CENTER, REAR +/- LEVEL	Augmente ou diminuè le volume sonore de chaque canal pour l'unité principale et l'unité surround arrière.
8. BASS	Accentue les basses fréquences ou les tonalités graves émises par le système.
9. MODE	Permet de passer entre les modes DTS, Dolby Digital, Dolby Pro Logic II ou stéréo du système, en fonction des modes audio qui sont disponibles sur votre source audio.

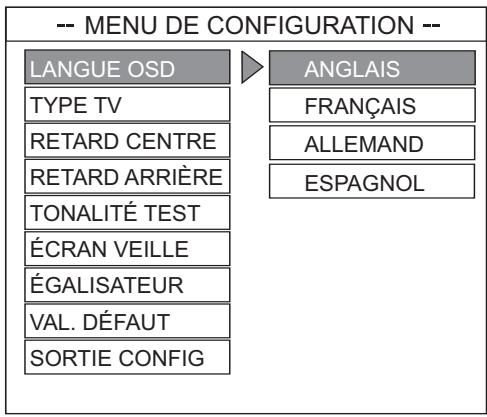

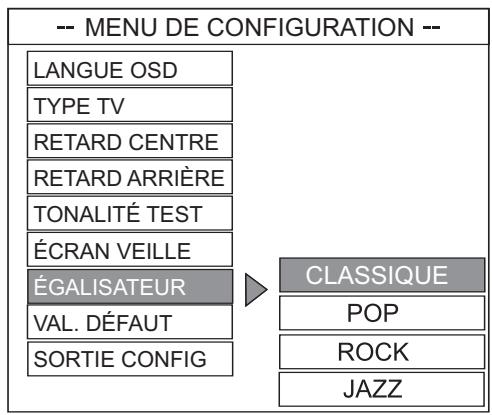

10. OSD	Permet de sorting ou d'entrer en mode de sélection des rubriques désirées sur le menu de configuration (setup) de l'affichage sur écran (On Screen Display, OSD).

Installation du PT8051

Cette section présente des recommandations pour le choix de l'emplacement et l'installation de votre nouveau PT8051.

Le PT8051 recrée une ambiance sonore réelle à partir de deux composants. Son utilisé se voit encore étendue par l'adjonction d'un système de transmission sans fil haut niveau de 2.4 GHz qui élimine le besoin de tirer des câbles reliant l'unité principale à l'enceinte surround, située derrière l'auditeur. Bien que l'emplacement de l'appareil soit moins important que dans le cas de systèmes similaires, nous vous conseillons de suivre ces quelques recommandations pour assurer une qualité sonore optimale.

• Évitez de placer l'appareil derrière des meubles ou objets qui peuvent bloquer la grille.
• Positionnez le PT8051 en dessous de la TV, les dialogues paraîtront émaner de cette dernière.

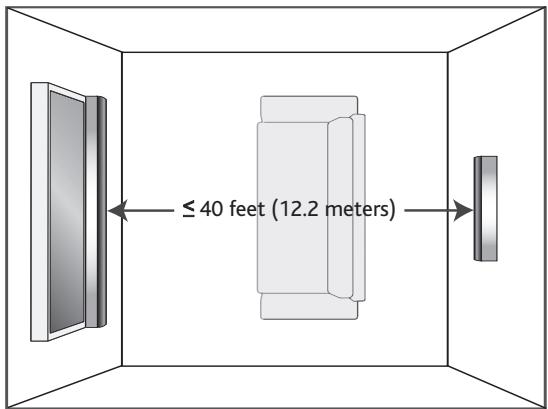

• La distance maximum recommandée entre l'unité principale et l'enceinte surround arrière est approximativement 12,2 mètres. L'enceinte surround arrière devrait être placée derrière les auditeurs principaux afin d'obtenir une reproduction maximum des effets sonores du système. Pour obtenir la meilleure reproduction sonore, elle devrait se situer à hauteur des oreilles des auditeurs lorsqu'ils sont assis en position d'écoute.
• Évitez de placer le PT8051 sur, ou à proximité de surfaces susceptibles de vibrer.

Placement du PT8051

Les deux composants du PT8051 peuvent être placés sur une surface plane ou montés sur leur support mural à l'aide du matériel fourni.

Notice de sécurité du matériel :

Assurez-vous de maintenir un espace suffisant pour la ventilation - 5 cm au moins au-dessus de chacun des deux composants : l'unité principale et l'enceinte surround arrêté. - Il n'est pas recommandé de poser l'appareil directement sur le sol. - L'unité principale du PT8051 pèse 8 kilos environ (18,1 livres). L'unité surround arrêté pèse 4,5 kilos environ (9,8 livres). Assurez-vous de placer les unités en un endroit où elles sont protégées contre les chutes, et hors de portée des enfants. - N'installez pas l'une ou l'autre des unités directement au-dessus d'un tube cathodique, les champs magnétiques pouvant parasiter la réception sur l'écran TV.

Montage mural

Si vous choisissez de monter le PT8051 sur un mur, suivez ces étapes :

1. Choisissez un emplacement favorable pour chacun des composants, et de telle sorte que leur cordon d'alimentation puisse atteindre une prise de courant.
2. Positionnez, puis mettez à niveau les supports de montage aux endroits choisis sur le mur.
3. En évitant de toucher cables, fils ou tuyaux éventuellement cachés à l'intérieur de la cloison, fixez le support au mur en vous servant des vis ou des douilles de centrage appropriées. Si vous ne trouvez pas les systèmes de fixation ajustats ou si vous êtes dans l'impossibilité de déterminer si la cloison contient fils ou tuyaux, consultez un homme de métier.
4. Placez l'enceinte sur le support de montage en faisant correspondre les deux orifices en forme de boutonnière à l'arrière de l'enceinte avec les montants du support. Vérifiez si le support de montage et l'enceinte sont fermement fixés au mur.

Attention : le support de montage ne doit être installé que par les personnes qualifiées. Le support de montage peut être installé sur plusieurs types de murs. Correctement installé, le support de montage peut supporter au moins 45 kg. (100 livres). L'installateur doit s'assurer que la paroi sur laquelle est monté le support est capable de supporter un poids de 45 kg. L'installateur qualifié doit aussi choisir les vis et matériels de fixation de manière à satisfaire aux tolérances de poids imposées par le type de mur ou cloison.

Placement du PT8051 sur un socle ou trépied

Vous pouvez soupenca ter votre résour un socle ou trépied disponible dans le commerce et placer l'unité principale du PT8051 sous votre TV. Assurez-vous que le support utilisé est capable de supporter le poids de la TV, du PT8051 et de tous autres objets que vous posez dessus.

Remarque : consultez les instructions fournies avec le support choisi pour déterminer la manière d'y agencer le PT8051 et la TV.

Remarque : le placement de cet appareil sur les meubles en bois recouverts de certaines finitions, telles que les vernis transparents, est susceptible de les endommager. Consultez les instructions fournies par le fabricant du meuble pour déterminer les types d'objets qui peuvent être placés sur la surface de bois. Altec Lansing ne saurait être responsable pour tout dommage causé aux surfaces de bois mises en contact avec cet appareil.

Installation du PT8051

Avertissement : ne branchez pas le cordon d'alimentation du PT8051 dans une prise de courant avant d'avoir branché d'autres sources audio, telles que votre TV, lecteur DVD, tuner satellite ou une autre source audio. Par ailleurs, mettez hors tension toutes les sources audio avant de les connecter au PT8051.

Le PT8051 est donc pour connecter les composants périphériques tels que lecteurs DVD, TV satellites, tuners cable, magnétoscopes, consoles de jeux et télévisions. Le PT8051 peut se connecter aux matériels dont proviennent les signaux audio (DVD, magnétoscope, etc.) en utilisant soit une connexion numérique (coaxiale ou optique), soit une connexion analogue. Dans les cas où les composants externes possèdent à la fois des sorties numériques et des sorties analogiques, par exemple votre lecteur DVD, nous vous recommandons d'utiliser la sortie numérique pour assurer la meilleure qualité sonore possible, ainsi qu'une reproduction optimale de l'effet de son surround.

Connexion d'appareils équipés d'une sortie numérique (lecteurs DVD, DVR, etc.)

Le PT8051 peut accepter les signaux numériques à l'entrée utilisant les câbles optiques ou coaxiaux standard, disponibles dans le commerce.

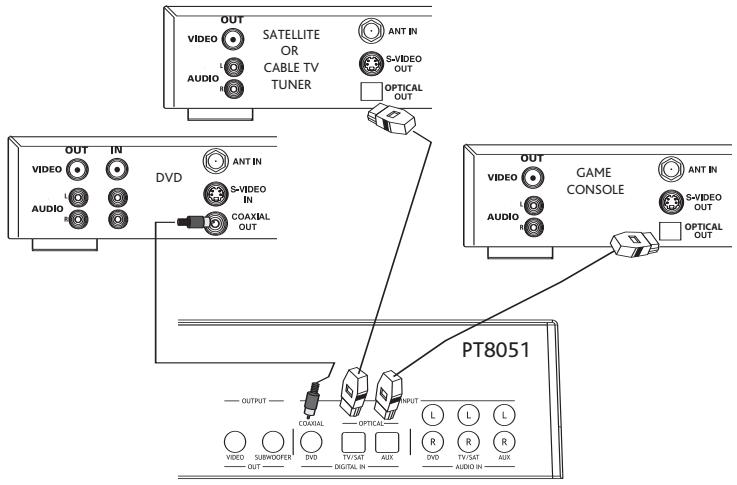

Exemples de connexions numériques

Pour connecter l'appareil à une source audio numérique :

• Servez-vous d'un câble coaxial pour connecter la prise COAXIAL IN (DVD) du PT8051 au jack coaxial de sortie côté lecteur DVD.
• Utilisez un cable optique pour connecter la prise OPTICAL IN (AUX) du PT8051 à la prise optique de la source audio, par exemple une console de jeux ou un enregistreur video numérique.
• Utilisez un cable optique pour connecter la prise OPTICAL IN (TV/SAT) du PT8051 à la prise de sortie optique du tuner satellite ou du tuner de télévision câblée.

Remarque : lors de la connexion d'un lecteur DVD, nous vous recommandons d'utiliser l'entrée coaxiale qui se trouve à l'arrière du PT8051. Toutefois, si votre lecteur DVD n'a qu'une sortie optique, celle-ci peut être connectée à l'entrée AUX.

Connexion d'appareils équipés d'une sortie audio analogique (magnétoscopes ou appareils similaires)

Pour connecter le PT8051 à un magnétoscope ou à un appareil audio analogique similaire, connectez les câbles comme indiqué sur le schéma ci-dessous.

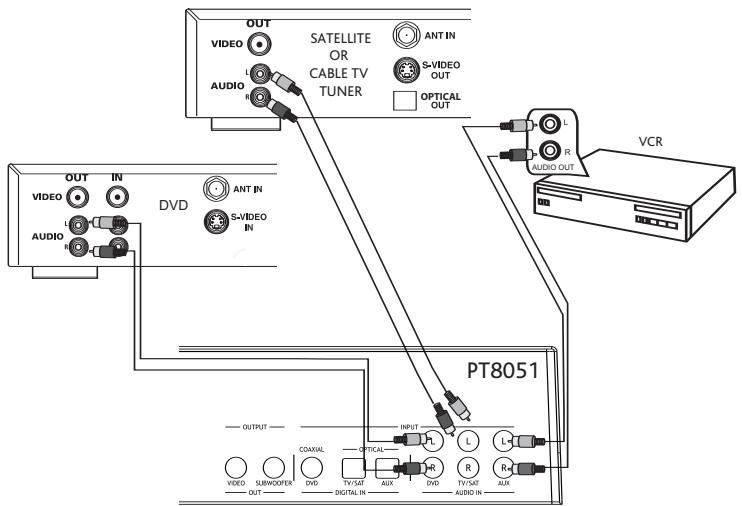

Connexions audio analogiques

Pour connecter un signal audio provenant d'un appareil analogique (magnétoscope, etc.) :

• Utilisez un cable audio stéreo standard pour connecter les prises AUDIO IN (AUX) du PT8051 aux prises de sortie audio du magnétoscope ou source audio similaire. Assurez-vous que les cables sont connectés correctement en vérifier les connexions gauches et droites du côté du PT8051 comme de celui de l'appareil source.
• Utilisez un cable audio stéreo standard pour connecter les prises AUDIO IN (TV/SAT) aux prises sortie audio du tuner TV satellite ou cable. Si votre tuner TV satellite ou cable possède une sortie numérique, cette entree peut servir pour un autre apparéil.
• Utilisez un câble audio stéréo standard pour connecter la prise AUDIO IN (DVD) à la prise sortie audio du lecteur DVD. Si vous avez utilisé un câble optique ou un câble coaxial numérique pour connecter votre lecteur DVD, cette entrée peut servir pour un autre appareil.

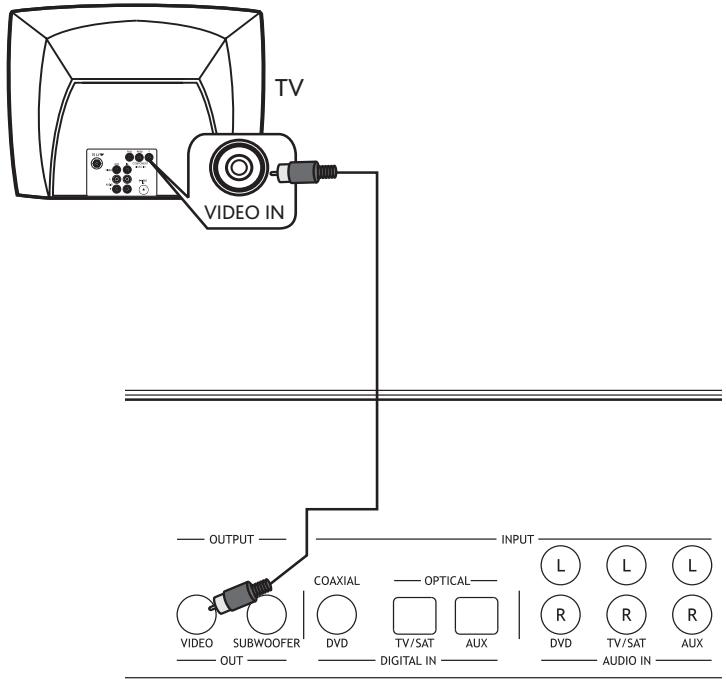

Connexion vidéo

Pour connecter la sortie vidéo :

• Vous servant du A/V fourni, branchez l’une de ses extrémités codées en jaune à la prise VIDEO OUT du PT8051 et l’autre extrémité jaune à l’entrée video de la TV. Cette connexion vous permet de visualiser l'affichage superposé sur écran (OSD) sur votre TV lorsque l’entrée correspondante est.

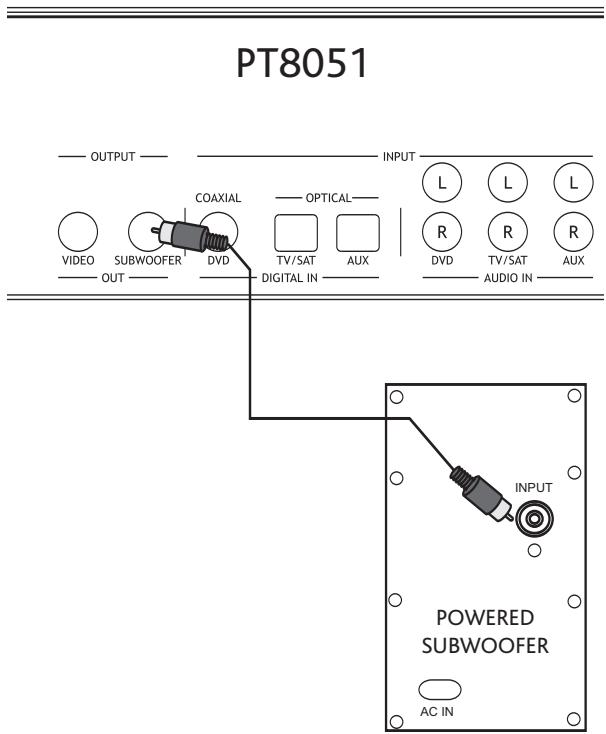

Connexion d'un subwoofer

Pour connecter un subwoofer optionnel :

• Utilisez un câble audio mono optionnel du commerce pour connecter la prise de sortie SUBWOOFER OUT, sur l'arrière du PT8051, à la prise SUBWOOFER INPUT du subwoofer.

Préparation de la télécommande

Installation des piles

• Appuyez sur le levier, au dos de la télécommande, pour retirer le couvercle du compartiment des piles.
• Insérez deux piles AAA.
• Remettez le couvercle du compartiment des piles.

Remarques :

• Remplacez toutes les piles si vous remarquez que la distance de fonctionnement de la télécommande est diminuée, si le voyant lumineux ne clignote plus, ou si son intensité diminue.
• N'utilisez pas ensemble des piles déjà en partie usées et des piles neuves.
• N'utilise pas ensemble de piles de types différents, par exemple des piles alcalines avec des piles au manganèse. Lisez attentivement l'emballage des piles, en effet ces piles de types différents peuvent être de formes et de couleurs similaires.
• Les piles usées peuvent présenter des fuites. Si les piles fuient, jetez-les immédiatement. Évitez de toucher ce liquide, ou de le mettre en contact avec la peau ou les vêtements. Nettoyez soignement le compartiment des piles avant d'y installer de nouvelles piles.
• Ne jetez pas les piles avec les ordures ménagères. Éliminez les piles conformément à la réglementation locale.

Fonctionnement de base

• Une fois toutes les connexions vidéo assurées, vous pouvez brancher les cordons d'alimentation CA du PT8051 à leurs prises de courant secteur respectives.
• Mettez l'interrupteur marche/arrêt du panneau avant du PT8051 en position « marche ». Le PT8051 passe en mode de veille (STANDBY). Le voyant LED d'alimentation du panneau avant s'allume en rouge, confirmant que l'appareil est en mode de veille.
• Appuyez sur le bouton POWER, sur le panneau avant du PT8051. Le voyant LED d'alimentation passe du rouge au vert, confirmant que l'appareil est allumé. Le voyant LED placé sur l'unité surround arrêté s'allume une fois que l'unité principale a été mise sous tension.
• Commencez la lecture sur le lecteur DVD ou sur tout autre appareil que vous désirez écouter.
• Sélectionnez l'entrée audio adaptée en vous servant du bouton INPUT du panneau avant ou de la télécommande. Le voyant LED correspondant s'illumine pour confirmer la sélection de l'entrée.
• Sélectionnez le mode audio ajustat en vous servant du bouton MODE du panneau avant ou de la télécommande. Pour la plupart des appareils, vous avez le besoin entre le mode surround et le mode stéréo.
• Réglez le volume du système à l'aide des boutons VOL + / - sur la télécommande ou sur le panneau avant.

Réglage du niveau des canaux (enceintes)

Les niveaux respectifs peuvent être régés pour l'avant, le centre et l'arrière, ou pour les canaux surround, en utilisant les touches de réglage du niveau + / - sur la télécommande. Ces niveaux devraient être régés pour que tous les canaux soient à un niveau de volume similaire lorsque l'auditeur est assist, en utilisant la fonction Test Tone, désrite à la section qui suit, consacréé au menu Setup, le menu de configuration.

Les réglages s'effectuent en :

• Appuyez sur LEVEL (Front [avant] +/−, Center [centre] +/− et Rear [arrière] +/−) pour chacun des canaux. Le niveau des canaux se superpose sur l'écran de la TV.
• La plage de réglage pour chaque canal va de -10 dB à +10 dB, par pas de 1 dB. Au départ, le volume est de 00 dB.

Le menu Setup (configuration) s'affiche sur l'écran de votre TV, superposé à l'écran (OSD). Le menu sur écran ne fonctionne que si une connexion vidéo a été établie, comme nous l'avons décrit à la section « Connexion vidéo » de ce manuel. Il vous est possible de modifier la langue d'affichage de votre PT8051, le type de TV utilisé, le paramétrage de la tonalité de test, l'écran de veille et l'égalisateur EQ. Si nécessaire, le menu Setup peut aussi servir à remettre les réglages de l'appareil dans leur configuration à la sortie d'usine.

Affichage sur écran

• Pour afficher le menu Setup, appuyez sur la touche OSD (affichage sur écran) de la télécommande.
• Servez-vous des touches de la télécommande pour passer d'une sélection à l'autre.
• Mettez l'option désirée en surbrillance.
• Appuyez sur la touche OK de la télécommande pour confirmer votre sélection.
• Pour quitter le menu Setup, appuyez sur la touche OSD ou sélectionnez EXIT SETUP sur le menu.

Définition de la langue pour l'affichage sur écran

Sélectionnez la langue dans laquelle s'affiche le menu superposé sur l'écran. Le réglage par défaut du menu sur écran OSD est ENGLISH (anglais).

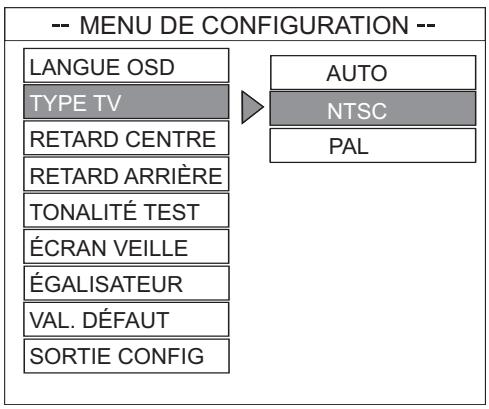

Définition du type de TV

Le système de couleurs choisi pour le PT8051 et la TV devrait être identique. Ce n'est qu'à ce moment qu'il sera possible d'utiliser la fonction OSD sur ce système. Avant de modifier le réglage du système TV, déterminez quel est le système couleur de votre TV.

Le réglage par défaut est NTSC. NTSC est utilisé dans plusieurs pays, parmi lesquels les États-Unis, le Canada et le Japon. PAL est utilisé dans

la plupart des pays d'Europe et d'Asie.

AUTO: à sélectionner si la TV qui est connectée à l'appareil est à la fois compatible NTSC et PAL.

NTSC: à sélectionner si la TV qui est connectée à l'appareil a le système couleur NTSC.

PAL: à sélectionner si la TV qui est connectée à l'appareil a le système couleur PAL.

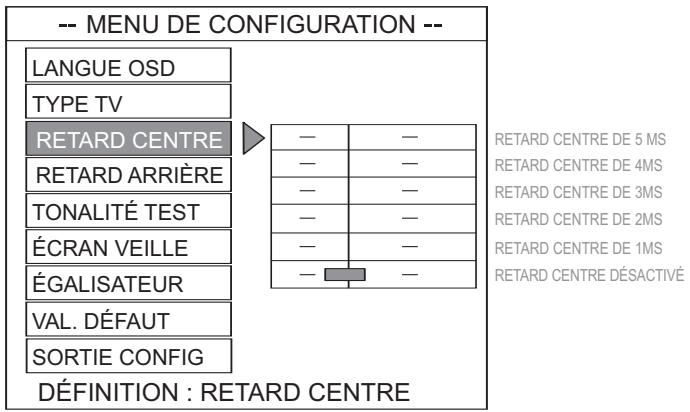

Réglage « retard canal central

Ce réglage spécifie la durée du retard imposé au canal central (CENTER). Ce réglage est possible sur la plage de 0 à 5 ms (milliseconds), par pas d'une milliseconde. Ce réglage prend son utilité lorsque l'unité principale du PT8051 ne peut être placée près de l'écran de télévision. En règle générale, une distance de 30 cm est approximativement égale à 1 ms. Si donc l'unité principale de votre PT8051 se trouve à 30 cm de l'écran, vous pouvez régler le retard du canal central (CENTER DELAY) sur 1 ms. Ce paramètre peut aussi servir à synchroniser le son provenant du PT8051 et l'image vidéo. Le réglage d'usine est CENTER DELAY TURNED OFF (le retard du canal central est déactivé).

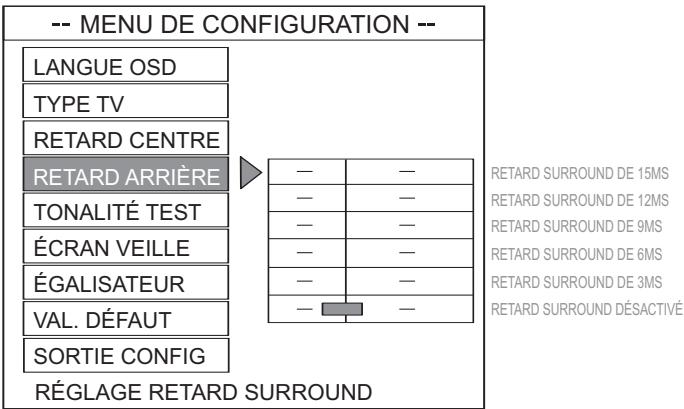

Réglage « retard arrêté

Ce réglage spécifique impose la durée du retard au canal arrêté (REAR). Ce réglage est possible sur la plage de 0 à 15 ms (milliseconds), par pas de trois millisecondes. Ce paramètre permet de reproduire exactement les données d'effet « surround » qui sont codées sur certains DVD par l'ingénieur du son afin de vous permettre d'adapter les effets sonores aux dimensions de votre salle d'écoute. Pour ce faire, vous procéderiez comme suit.

Le retard en millisecondes imposé à l'enceinte (surround) arrière est égal à la différence entre la distance séparant l'auditeur de l'unité principale et la distance séparant l'auditeur de l'enceinte surround arrière.

Supposons par exemple que l'unité principale se trouve à 5 m devant l'auditeur, et que l'enceinte surround se trouve à 1 m derrière lui.

Retard de l'enceinte surround = 5m - 1m = 4ms de retard.

Dans ce cas, vous choisiriez « 3 ms » sur le menu, la valeur la plus proche de 4 ms.

Le principe est de faire parvenir à vos oreilles les sons de l'unité centrale, placée en face de vous, en même temps que ceux de l'enceinte arrêtée, par rapport au signal envoyé à ces enceintes. Dans le cas de la ou des enceintes placées le plus près de vous, un retard doit être introduit de telle sorte que le son parvienne à vos oreilles au même moment que le son des enceintes placées plus loin, par rapport au signal sonore envoyé à toutes les enceintes en même temps. Le réglage d'usine (réglage par défaut) est REAR DELAY TURNED OFF (le retard du canal arrêté est désactivé).

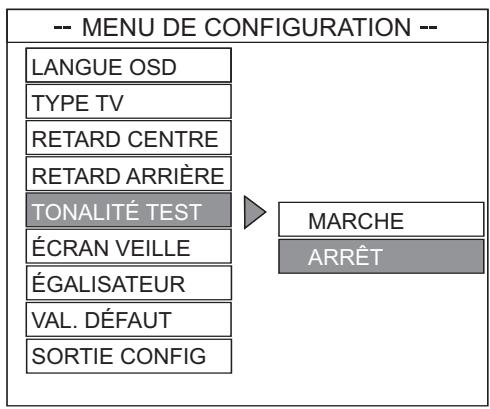

Définition de la tonalité de test

Lorsque le réglage de ce paramètre est ON (activé), le système effectue le test de sortie audio sur les enceintes en utilisant une tonalité générée par l'appareil de manière interne. Le signal de test est envoyé séquentiellement sur plusieurs canaux. Le réglage par défaut est OFF (désactivé).

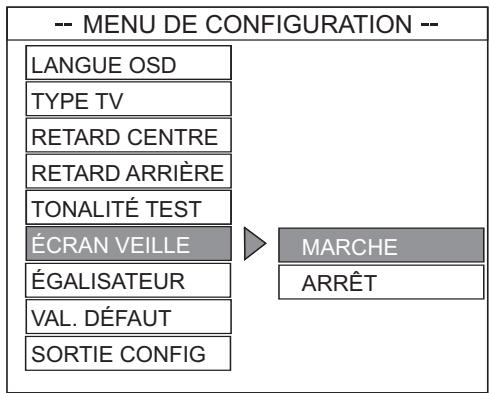

Réglage de l'écran de voir

Lorsque ce réglage est ON (activé), le PT8051onne automatiquement en mode d’écran de veille si aucun changement n’a été opéré après cinq minutes. Cette mise de l’écran en état de veille permet de minimiser le phénomène de marquage, qui peut endommager certaines TV au plasma. Le réglage par défaut est ON (activé).

EQ (égalisateur)

Cette fonction permet de définir les paramètres de l'égalisateur de fréquence. Vous avez le choix entre CLASSIC (musique classique), POP, ROCK ou JAZZ. Le réglage par défaut est CLASSIC.

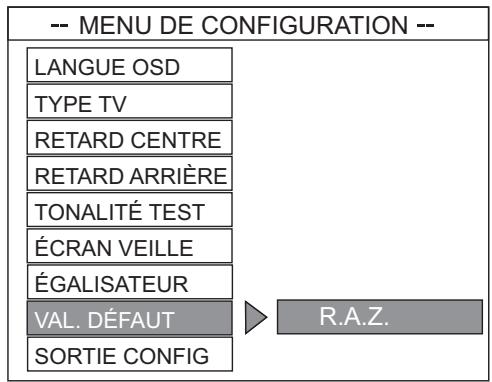

Réglage par défaut

Si vous sélectionnez RESET, tous les paramètres du menu Setup seront remis en l'état où ils étaient à la sortie d'usine, comme indiqué précédemment.

Fonctionnement de la télécommande du PT8051

Votre télécommande contrôle votre PT8051; vous pouvez aussi la programmer pour lui faire contrôler les autres composants audio et vidéo de tout système qui proviennent d'autres fabricants.

Il est possible de paramétrer des codes permettant le contrôle de chaque appareil : TV, SAT/CAB, AUDIO, DVD et AUX.

1. STATUS	Indique l'état dans lequel fonctionne la télécommande après l'appui sur certaines touches. Il s'allume en continu pour indiquer que la télécommande est en mode de programmation.
2. TOUCHES NUMÉRIQUES	Permettent d'entrer les codes de télécommande préprogrammés pour les autres appareils.
3. TOUCHES DES PÉRIPHÉRIQUES	Permettent de programmer les modes d'autres appareils ou de passer de l'un à l'autre.
4. PROGRAM	Indique l'état dans lequel fonctionne la télécommande après l'appui sur certaines touches. Il s'allume en continu pour indiquer que la télécommande est en mode de programmation.

Code de contrôle préprogrammés par défaut

La télécommande de votre PT8051 contient les codes par défaut préprogrammés du tableau ci-dessous. Si l'appareil que vous utilisez ne figure pas dans la liste, veuillez consulter la liste de la section Codes de contrôle préprogrammés des pages suivantes. Vous pouvez aussi utiliser la procédure de recherche préérite à la section Recherche de codes de contrôle de télécommande.

Appareils	Code initial	Matériel
TV	082	TV Philips
SAT/CAB	039	Décodeur Philips
AUDIO	900	Altec Lansing PT8051
AUX	144	Magnétoscope Panasonic
DVD	124	DVD Sony

Programmation des codes de télécommande

Cherchez la marque, le nom de modèle et le numéro de code de vos composants dans la section Codes de contrôle préprogrammés de ce manuel, puis procédez comme suit :

• Tout en maintenant l'appui sur la touche PROGRAM, appuyez sur la touche du type d'appareil que vous désirez programmer, à savoir TV, DVD, CAB/SAT ou AUX. La LED « Status » s'allume.
• Relâchez les deux touches.
• Entrez le NUMERO DE CODE de votre appareil en vous servant des touches numériques de la télécommande. Si le NUMERO DE CODE est correct, la LED clignote deux fois pour indiquer que le code a été programmé. Si le numéro de code n'est pas correct, la LED clignote deux fois et s'allume.
• Vérifiez si la télécommande est capable de contrôler l'appareil que vous venez de programmer en vous servant des touches CH + / - ou d'une touche similaire pour le contrôle. Si la télécommande ne contrôle pas l'appareil, recommencez l'opération.

Remarque : si vous désirez quitter le mode Setup, appuyez sur le bouton de l'appareil (TV, SAT/CAB, DVD, etc.). Si vous n'appuyez sur aucune autre touche pendant 10 secondes, la télécommande sort automatiquement du mode SETUP.

Recherche de codes de contrôle de télécommande

Si vous ne trouvez pas dans la section Codes de contrôle préprogrammés de ce manuel le numéro de code correspondant à votre matériel, la télécommande du PT8051 peut chercher, dans la base de données qu'elle contient, un code de contrôle approprié. La télécommande du PT8051 trouvera le meilleur code de contrôle possible, et ce, pour n'importe quelle source audio.

Pour faire une recherche de codes, procédez comme suit :

• Allumez l'appareil pour lequel vous recherchez un code de contrôle (TV, SAT/CAB, DVD, AUX, etc.).
• Sur la télécommande du PT8051, appuyez et maintenez l'appui sur la touche PROGRAM tout en appuyant sur le bouton du type d'appareil que vous recherchez (TV, SAT/CAB, DVD, AUX, etc.).
• La LED « STATUS » du PT8051 s'allume et reste allumée.
• Appuyez sur le bouton PROGRAM, puis relâchéz-le. La LED clignote pour indiquer que la télécommande vient de passer en mode de recherche.
• En pointant la télécommande du PT8051 vers l'appareil que vous désirez contrôler, appuyez et relâchez, lentement et à plusieurs reprises, le bouton de mise sous tension POWER. Le PT8051 envoie un code POWER (alimentation) différent à l'appareil chaque fois que vous appuyez sur la touche POWER.
• Une fois que l'appareil que vous désirez contrôler s'éteint, arrêtez immédiatement d'appuyer sur la touche POWER et appuyez une fois encore sur la touche du type d'appareil (TV, SAT/CAB, DVD, AUX, etc.).
• Le PT8051 devrait être correctement programmé pour contrôler votre appareil.
• Vous pouvez vérifier cette programmation en allumant l'appareil et en donnant une autre commande, telle que PLAY (lecture) ou STOP (arrêt), pour un lecteur de DVD, ou CHANNEL (canal) +/- pour un décodeur satellite.

Remarque : bien que, dans cet exemple, c'est la touche POWER qui est utilisée, vous pouvez utiliser d'autres commandes, telles que la touche PLAY pour les appareils qui n'ont pas de touche POWER. Dans ce cas, le PT8051 utilisera la touche PLAY pour faire sa recherche. Utilisez simplement le bouton PLAY à la place du bouton POWER, comme décrit ci-dessus, en vous assurant que l'appareil que vous désirez contrôler est prêt à entraîner en mode de lecture et qu'un disque DVD ou une cassette est chargée, que l'appareil est bien allumé, etc.

Dépannage

Symptôme	Problème possible	Solution
Pas d'alimentation.	L'un des cordons d'alimentation, ou les deux cordons ne sont pas branchés, ou l'unité principale et l'enceinte arrêt n'ont pas été allumées.	Branchez le cordon d'alimentation CA du PT8051 dans une prise de courant alternatively appropriée. Ensuite, mettez le PT8051 sous tension en appuyant sur la touche ON/OFF (marche/arrêt) à l'arrête l'appareil ; faites ceci pour les deux composants.
	L'interrupteur d'alimentation du panneau arrêt n'est pas en position de marche pour l'un, ou les deux composants.	Mettez-le en position « marche » .
	Un dispositif de sécurité a mis le PT8051 hors tension.	Débranchez le cordon d'alimentation du PT8051 de la prise de courant et rebranchez-le une nouvelle fois pour que l'appareil se réinitialise .
Le réglage du volume est trop faible.	Le réglage du volume est trop faible.	Les touches « + » et « - » situées sur la partie supérieure de la télécommande du PT8051 commandent le volume général. Maintenez la touche « + » enforcée pour augmenter le niveau du volume.
	Câble mal connecté ou absent sur le PT8051 ou l'appareil source.	Vérifiez si les cables sont correctement et fermement enforcés côte PT8051 et côte apparemil source.
	La fonction MUTE (muet) est activée.	Assurez-vous que la fonction MUTE n'est pas activée .
Pas d'affichage OSD sur écran.	Le cable video est mal attaché ou est manuant.	Vérifiez si le cable video est connecté et correctement enchê dans la sortie VIDEO OUTPUT du PT8051 et dans l'entrée video de la TV.
	La mauvaise entrée est selectionnée sur la TV.	Séléctionnez l'entrée correcte sur la TV, celle qui correspond à l'endroit où le cable VIDEO OUT venant du PT8051 est connecté.
Aucun son n'est émis par l'enceinte.	L'interrupteur d'alimentation du panneau arrêt n'est pas en position de marche pour l'un, ou les deux composants.	Mettez-le en position « marche » .
	Il n'y a pas de données d'effet « surround » sur la piste sonore du DVD.	Il est normal de ne pas entendre d'effet « surround » dans tous les cas.
	Le réglage du volume arrêt (REAR) est trop faible.	Remontez le niveau du volume arrêt (REAR +/- ) en utilisant la télécommande.
	L'enceinte arrêt a perdu sa synchronisation avec l'unité principale. Ceci est confirmé par le voyant WIRELESS (sans fil) qui clignote à l'arrête de l'enceinte surround arrêt.	Assurez-vous que les deux composants, avant et arrêt, se trouvent bien à une distance inférieure à 12,2 mètres (40 pieds) l'un de l'autre. Pour resynchroniser manuellement les deux unités (principal et arrêt), appuyez sur le bouton CONNECT qui se trouve sur le panneau arrêt de l'unité principale. Une fois la synchronisation effectuée, le voyageant WIRELESS (sans fil), sur le panneau arrêt de l'enceinte surround arrêt, arrêt de clignoter et reste allumé en permanence.

Caractéristiques techniques

Tension d'alimentation nominale	120 V CA/60 Hz
Consommation de courant	25 W (unité princ.) 20 W (enceinte surround arr.)
Rapport signal/bruit	(pondéré A) >75 dB
Dimensions (L x P x H)	1016 mm x 170 mm x 152 mm (40 x 6¾ x 6 po.)560 mm x 170 mm x 152 mm (22 x 6¾ x 6 po.) (unité surround arr.)
Poids	8,2 kg. (unité princ.)4,4 kg. (unité surround arr.)
Puisance de sortie	125 Watts (5 x 25) tension moyenne continue
Amplificateurs	Trois pilotes numériques NXT Flat Panel 2 x 8 po (50 x 200 mm) (unité principale)58 mm x 100 mm (2.3 x 4 po) (unité surround arr.)
Entrées audio numériques	Trois optiques/une coaxiale
Entrées audio analogiques	Stéréo x 3
Sorties audio analogiques	Subwoofer x 1
Sortie vidéo	Composite x 1
Réponse en fréquence	70 Hz à 20 kHz +/- 3dB
Fréquence de transmission sans fil	2,4 GHz
Portée de transmission sans fil	12,2 mètres (40 pieds)

This Class B digital apparatus complies with Canadian ICES-003. · Cet appareillage digital de Classe B est conforme au ICES-003 canadien.

ALTEC, ALTEC LANSING, le logo Altec Lansing, le tourbillon et le logo The Voice of the Theatre sont des marques déposées ou des marques de commerce de Altec Lansing. Fabrication sous licence des Laboratoires Dolby. Dolby et le symbole DD sont des marques de commerce des Laboratoires Dolby. NXT et le logo NXT sont des marques déposées de NXT plc. Fabrication sous licence à partir d'un ou plusieurs des brevets américains DTS, Inc suivants: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 226 616; 6 487 535 et autres brevets américains et internationaux dérivés et en instance. "DTS" et "DTS Digital Surround" sont des marques déposées de DTS, Inc. Copyright 1996, 2002-2006, DTS, Inc. Tous droits réservés. Toutes les autres marques de commerce apparaissant ci-contre sont la propriété de leurs propriétaires respectifs.
