TD 700 - Platine vinyle THORENS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Platine tourne-disque
Caractéristiques techniques principales	Bras en aluminium, cellule de lecture de haute qualité, entraînement par courroie
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	450 x 350 x 120 mm
Poids	5,5 kg
Compatibilités	Compatible avec la plupart des cellules de lecture standard
Type de batterie	Non applicable
Tension	220-240 V
Puissance	10 W
Fonctions principales	Lecture de vinyles 33/45 tours, réglage de la vitesse
Entretien et nettoyage	Nettoyer régulièrement le plateau et la cellule, vérifier l'alignement du bras
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant et des revendeurs agréés
Sécurité	Utiliser sur une surface stable, éviter l'humidité excessive
Informations générales utiles	Idéal pour les audiophiles et les amateurs de vinyles, design élégant

FOIRE AUX QUESTIONS - TD 700 THORENS

Comment régler la vitesse de rotation de la platine THORENS TD 700 ?

Pour régler la vitesse de rotation, utilisez le commutateur situé sur le panneau avant de la platine. Vous pouvez sélectionner entre 33 1/3 et 45 tours par minute.

Pourquoi le bras de lecture ne se déplace-t-il pas correctement ?

Vérifiez si le bras de lecture est correctement équilibré et si le mécanisme de levage fonctionne correctement. Assurez-vous également que la courroie n'est pas endommagée.

Comment remplacer la cellule sur la THORENS TD 700 ?

Pour remplacer la cellule, dévissez les vis qui maintiennent la cellule en place et retirez-la. Installez la nouvelle cellule en inversant le processus, en veillant à bien connecter les fils.

Que faire si le son est faible ou distordu ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont bien en place. Inspectez également la cellule et le diamant pour toute usure et nettoyez les contacts si nécessaire.

Comment nettoyer la platine THORENS TD 700 ?

Utilisez un chiffon doux et non pelucheux pour nettoyer la surface. Évitez les produits chimiques abrasifs. Pour le plateau, un nettoyant pour vinyle peut être utilisé pour enlever la poussière et les résidus.

La platine ne s'allume pas, que faire ?

Vérifiez que la platine est correctement branchée sur une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment ajuster la pression de la cellule ?

Ajustez la force d'appui en tournant le contrepoids à l'arrière du bras de lecture. Consultez le manuel de votre cellule pour connaître la pression recommandée.

Est-il possible d'utiliser des disques 78 tours avec la THORENS TD 700 ?

La THORENS TD 700 est principalement conçue pour les disques à 33 1/3 et 45 tours. L'utilisation de disques 78 tours nécessite un réglage spécifique de la cellule qui n'est pas standard sur ce modèle.

Quel type de câbles dois-je utiliser avec la THORENS TD 700 ?

Utilisez des câbles RCA de bonne qualité pour assurer une meilleure connexion audio. Assurez-vous qu'ils sont compatibles avec votre amplificateur ou votre système audio.

Comment savoir si la courroie de transmission doit être remplacée ?

Si vous remarquez un bruit de grincement, une vitesse irrégulière ou si le plateau ne tourne pas, cela peut indiquer que la courroie est usée et nécessite un remplacement.

MODE D'EMPLOI TD 700 THORENS

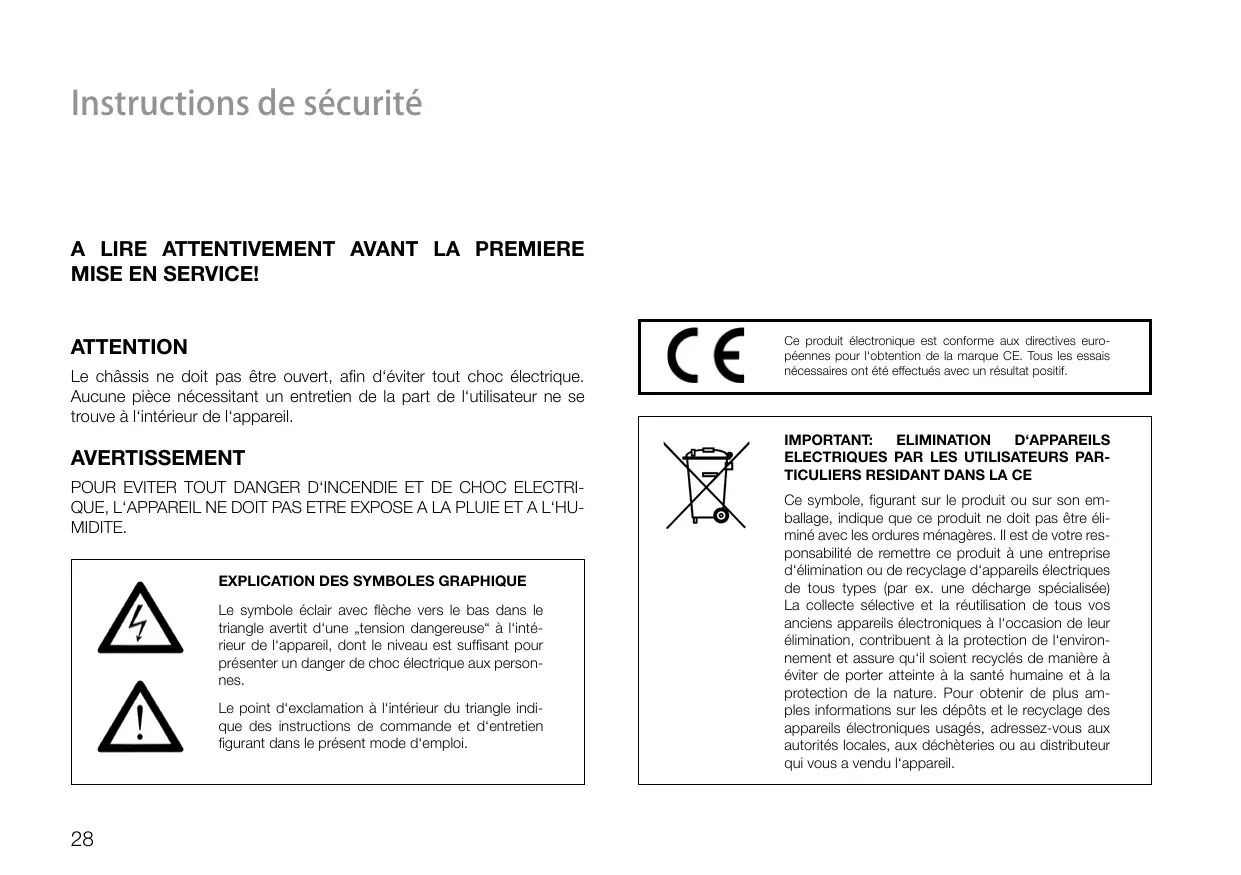

Le chassin ne doit pas etre ouvert, ain d'eviter tout chic electrique. Aucune piece necessitant un entretien de la part de l'utilisateur ne se trouve a I'intérieur de I'appareil.

AVERTISSEMENT

POUR EVITER TOUT DANGER D'INCENDIE ET DE CHOC ELECTRIQUE, L'APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L'HUMIDITE.

EXPLICATION DES SYMBOLES GRAPHIQUE

Le symbole éclair avec flèche vers le bas dans le triangle avertit d'une „tension dangereuse“ à l'intérieur de l'appareil, dont le niveau est suffisant pourprésenter un danger de chic électrique aux personnes.

Le point d'exclamation à l'intérieur du triangle indique des instructions de commande et d'entretien figurant dans leprésent mode d'emploi.

Ce produitlectronique est conforme auxdirectives européennes pour l'obtention de la marque CE. Tous les essais nécessaires ont eteffectués avec un résultat positif.

IMPORTANT: ELIMINATION D'APPAREILS ELECTRIQUES PAR LES UTILISEURS PARTICULIERS RESIDENT DANS LA CE

Ce symbole, figurant sur le produit ou sur son emballage, indicate que ce produit ne doit pas etre elimine avec les ordures menagères. Il est de�que responsabilité de remetre ce produit a une entreprise d'élimination ou de recyclage d'appareils électriques de tous types (par ex. une décharge spécialisée) La collecte sélective et la réutilisation de tous vos anciens appareils electroniques à l'occasion de leur élimination, contribuient a la protection de l'environnement et assure qu'il soit recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils Electroniques usages, adressez-vous aux autorités locales, aux décheteries ou au distributeur qui vous a vendu l'appareil.

Déballage et montage

Sortez avec précaution l'appareil et les pieces détachées livrées de son emballage.

Contenu de 1 x mode d'emploi

la livraison : 1 x châssis avec plateau intérieur et bras de lecture

1 x couroie d'entrainment Thorens
1 x plateau avec feutre
1 x capot de protection contre la poussière
1 x contrepoids de bras de lecture
1 x alimentation secteur enchichable
1 x cable Cinch avec tresse de mise à la terre
1 x adaptateur pour disques 17 cm

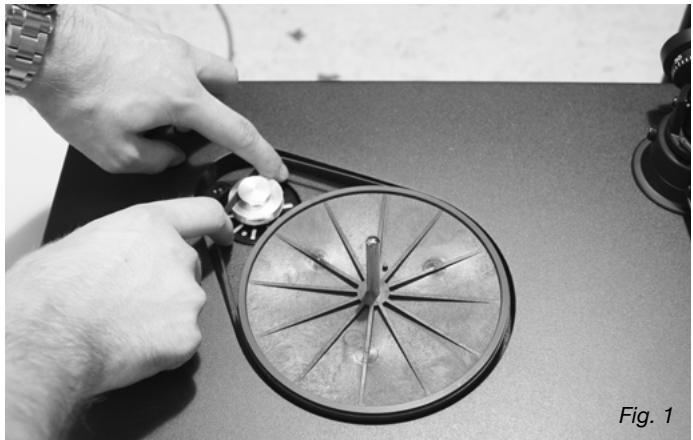

Posez la courroie d'entrainment en caoutchouc sur le pourtour du plateau interieur et de la poulie. (Fig. 1). Positionnez ensuite le plateau extérieur sur le plateau interieur avec la partie creuse vers le bas.

Evitez toute trace d'huile ou de graisse sur la courroie d'entrainment, sur la poulie moteur et sur la surface d'entrainment du plateau interieur. Si nécessaire, vous pouvez nettoyer ces pieces à l'aide d'un chiffon doux non pelucheux impregné d'alcool pur.

1

Insérez ensuite le capot de protection contre la poussière dans les charnières à l'arrière du chassin.

La platine est maintenant entierement montée.

IMPORTANT: veuillez conserve l'emballage, utile dans le cas où l'appareil devrait etre remballé pour le transport. Aucune garantie ne peut etre accordée en cas d'emballage non conforme!

Par la sélection d'une alimentation secteur enchachieable Thorens correspondante, la platine peut être raccordée à toutes les tensions alternatives en usage. Pour le raccordement au secteur, il faut raccorder la ficheasse tension au cable de l'alimentation secteur enchachieable à l'aide de la prise correspondante située à l'arrête droit de l'appareil (Fig. 2.2).

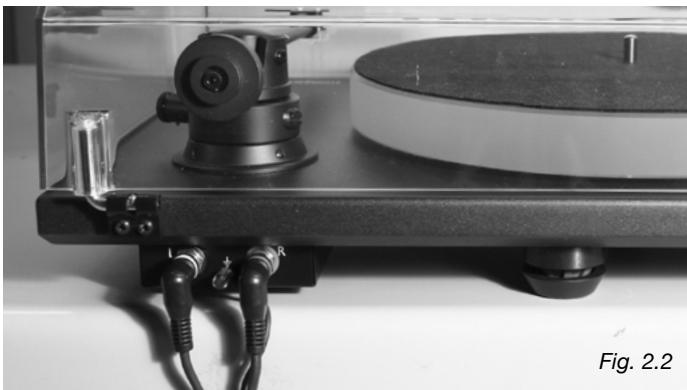

Utilisez ensuite le cable Cinch fournir pour réaliser une liaison entre la platine et l'entrée (phono) de votre amplificateur (Fig. 2.1). REMARQUE: voirlez absolument à la bonne polarité des raccordements!

Pour les amplificateurs avec une prise d'entrée à 5 pôles selon DIN, procurez-vous un cable d'adaptation. Adressez-vous pour cela à votre revendeur.

Le fil de Litz séparé réalise la liaison de masse ou de terre. Fixez-le à l'aide de la vis de masse à la platine et à l'amplificateur (Fig. 2.1). Si votre amplificateur ne possède pas de vis de masse, vous pouvez fixer le cable au bord extérieur d'une prise d'entrée non utilisée.

Fig. 2.1

Un bourdonnement dans les haut-parleurs, dont le niveau peut être influencé par le réglage du volume, peut être le signe d'une mauvaise liaison à la terre. Vérifiéz d'abord si la liaison de masse est assurée par un bon contact et si le fil de Litz peut être fixé à un autre endroit. Si le bourdonnement ne peut être éliminé par ces essais, prenez contact avec votre revendeur spécialisé.

Lors du placement de votre nouvelle platine, veillez à respecter une distance minimale par rapport à d'autres apparéils électroniques (par ex. amplificateurs, récepteurs ou lecteur de CD), car le système de lecture pourrait receivevoir des rayonnements electromagnétiques, qui pouraient se traduire par des bourdonnements en cours de reproduction.

De telles perturbations magnétiques peuvent être facilement identifiées et éliminées, en modifiant la position de la platine par rapport aux autres appareils.

Les platines Thorens sont relativement insensibles aux vibrations. Cependant, celles-ci posent en général un problème pour la reproduction des disques avec des cellules de lecture de qualité supérieure. Choisissez un meuble stable comme support et évitez la proximité des haut-parleurs.

Mais ceci n'est pas suffisant dans le cas d'anciennes de meures avec poutraison de plancher en bois. Dans ce cas, il est utile de placer la platine sur une console qui est elle-même vissee au mur porteur de la pierce à l'aide de ses propres supports de console.

Bras et tête de lecture

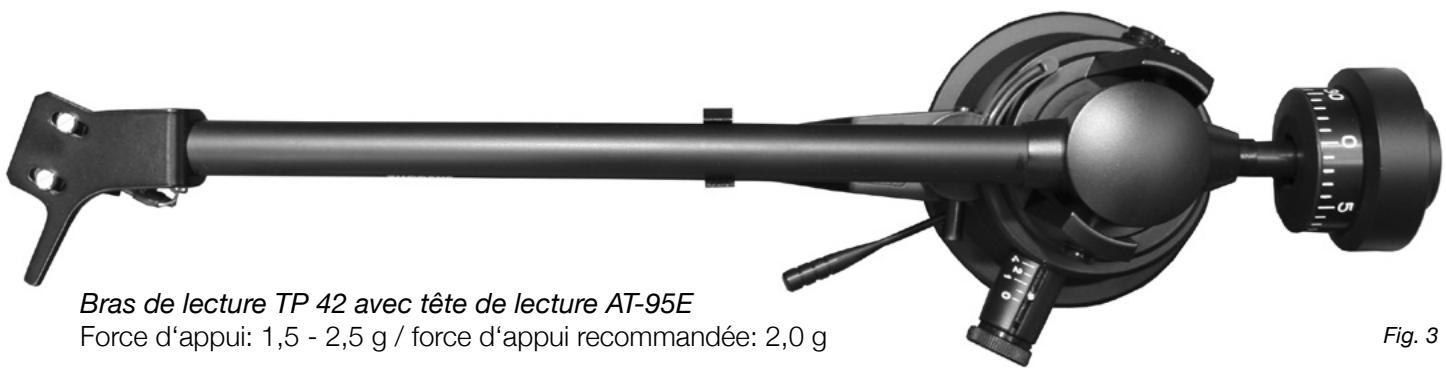

Vivre nouveau Thorens TD 700 vous a été livré avec un bras de lecture Thorens TP 42 préinstallé et une cellule de lecture Audio Technica AT 95E (Fig. 3).

REMARQUE: les instructions d'installation suivantes ne sont importantes, que si vous poulez changer la cellule de lecture.

Vous peuvent monter sur le bras de lecture TP 42 presque toutes les têtes de lecture existantes sur le marché avec écartement standard des trous de fixation de 12,5 mm (1/2 pouce).

Les quatre cosses de raccordement avec repères couleurs doivent être connectées aux picots correspondants (meme couleur) de la tête de lecture.

Certaines têtes de lecture anciennes ne comportent malheureusement pas toujours ces codes couleurs. Dans ce cas effectuer la connexion selon le schéma suivant:

R canal droit, rouge (signal)
G canal droit, vert (masse)
L canal gauche, blanc (signal)
G canal gauche,bleu (masse)

Fig. 3

Force d'appui

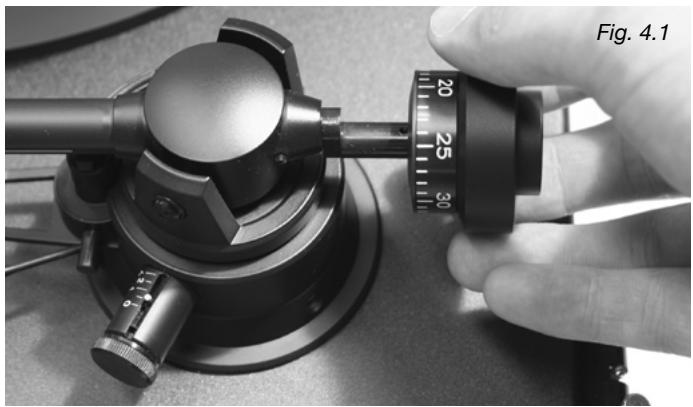

Le contrepoids est monté sur le tube du bras de lecture par l'arrière et vissé dans le sens horsaire (Fig. 4.1).

Le bras est ensuite placé entre le support de bras et le plateau avec le lève-bras en position basse (voir page 12). Le bras de lecture peut maintainant être équilibré par rotation du contrepoids. REMARQUE: pour effectuer ce réglage, il faut absolumentPTRirerlecapotde protectionde la tete de lecture!

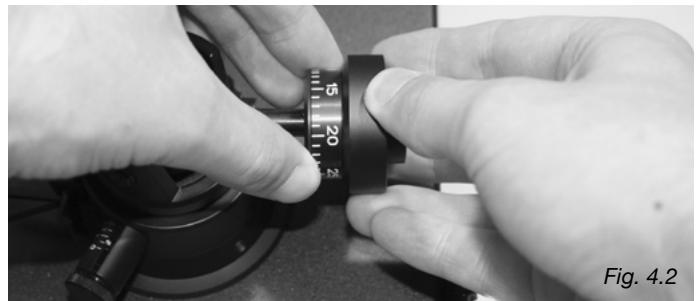

Lebras de lecture est ensuite de nouveau encliqueté dans le support de bras de lecture. Pour régler la force d'appui, empêchez la rotation du contrepoids d'une main, en tournant le disque gradué se trouvant sur l'avant du contrepoids sur le repère zéro à l'aide de l'autre main, de façon à ce que la marque zéro se trouve au-dessus du trait du bras de lecture (Fig. 4.2).

La force d'appui peut maintainer être régée (par rotation du contrepoids dans le sens horsaire) à l'aide de cette échelle. Respectez les valeurs recommandées par le fabricant. Pour l'utilisation de l'AT-95E désissez «20» (= 20mN = 2,0 g).

Force antiskating

Pendant la lecture d'un disque, la combinaison de la force de frottement des sillons du disque avec les forces de la tête de lecture génére une composante, qui tire le bras de lecture vers le centre: la force skating.

Cette dernière est compensée par la force antiskating, qui est produit par un aimant intégré au bras de lecture TP 42

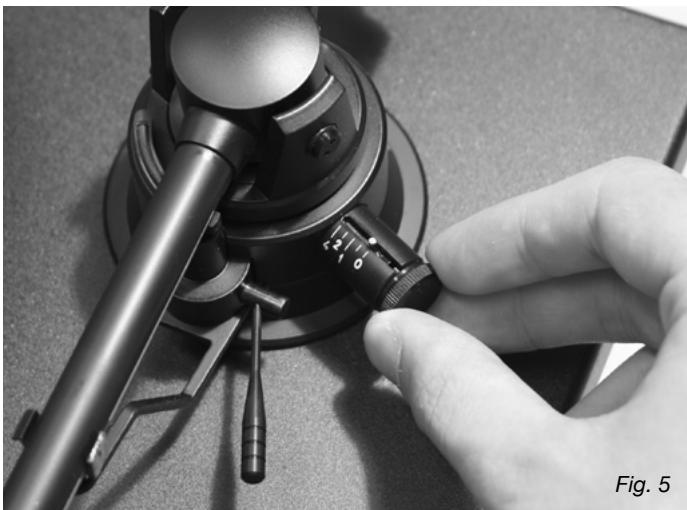

Le réglage de la force antiskating s'effectue à l'aide de la rotation d'une molette (Fig. 5). Les valeurs suivantes peuvent être régées:

0 pas d'antiskating
1 5-10mN
2 10-15mN
3 15 - 20 mN
4 >20mN

Utilisation de la platine

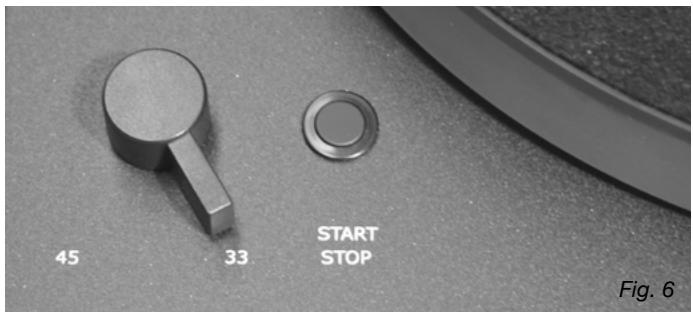

Le commutateur situé à gauche du plateau sert à la sélection de la vitesse de rotation. Deux vitesse de rotation sont possibles, 33 t/mn pour disque longue durée et 45 t/mn pour disques de petit diamètre. A la droite de ce commutateur se trouve le bouton Start/Stop (marche/arret - Fig. 6).

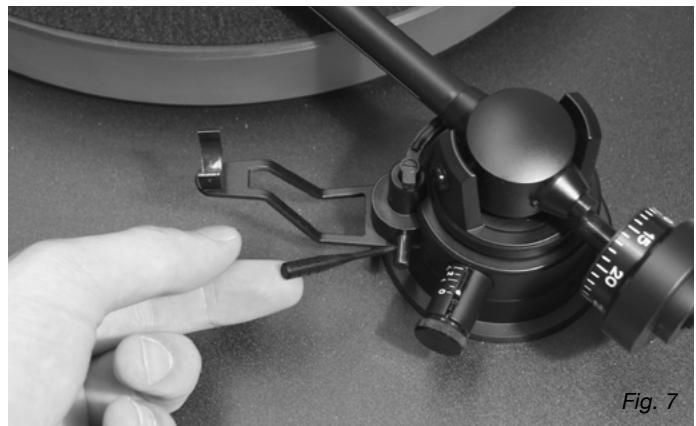

Pour la lecture d'un disque, démarrez d'abord la platine à la vitesse de rotation correspondante. Levez ensuite le bras de lecture (Fig. 7), déplacez pour cela le levier vers l'arrière. Positionnez ensuite le bras de lecture au-dessus du sillon de début du disque ou au début du sillon du morceau souhaité, puis abaissez-le sur le disque à l'aide du levier (déplacez le levier vers l'avant).

La platine n'est pas équipée d'un arrêt automatique de fin de disque. Dès que le sillon de fin de disque est atteint, le bras de lecture doit être dégagé du disque manuellement à l'aide du levier et il faut actionner le bouton Start/Stop.

6

Caracteristiques techniques

Système	Entrainement par couroie (intérieure)
d'entrainment	Moteur synchrone CA avec régulation électrique
Vitesses	33, 45 t/mn
Commutation vitesse	électronique
Plateau	Acryl 300 mm (12“), 2,4 kg
Bras de lecture	Thorens TP 42 avec cellule AT-95E
Antiskating	magnétique
Automatisation	sans
Arrêt disque	sans
Capacité cable	160 pF
Alimentation	Alimentation enchachievable spécifique pays
Dimension	465 x 350 x 145 mm (L x P x H)
Poids	10,1 kg

Sous réserve de modification technique. Made in EEC.

Informations service après-vente

Votre distributeur spécialisé ou votre magasin sont des interlocuteurs compétents, qui sont à tout moment à votre entière disposition pour toute question concernant votre produit Thorens.

Vous pouvez également prendre directement contact avec Thorens:

Thorens Export Company S.A.
Im Huebel 1, CH-4304 Giebenach, Suisse
www.thorens.com, [e-mail]

REMARQUE: pour les questions de garantie, veilles tous jours d'abord contacter vous distributeur spécialisé ou votre magasin!

Pour plus d'information voir: www.thorens.com
