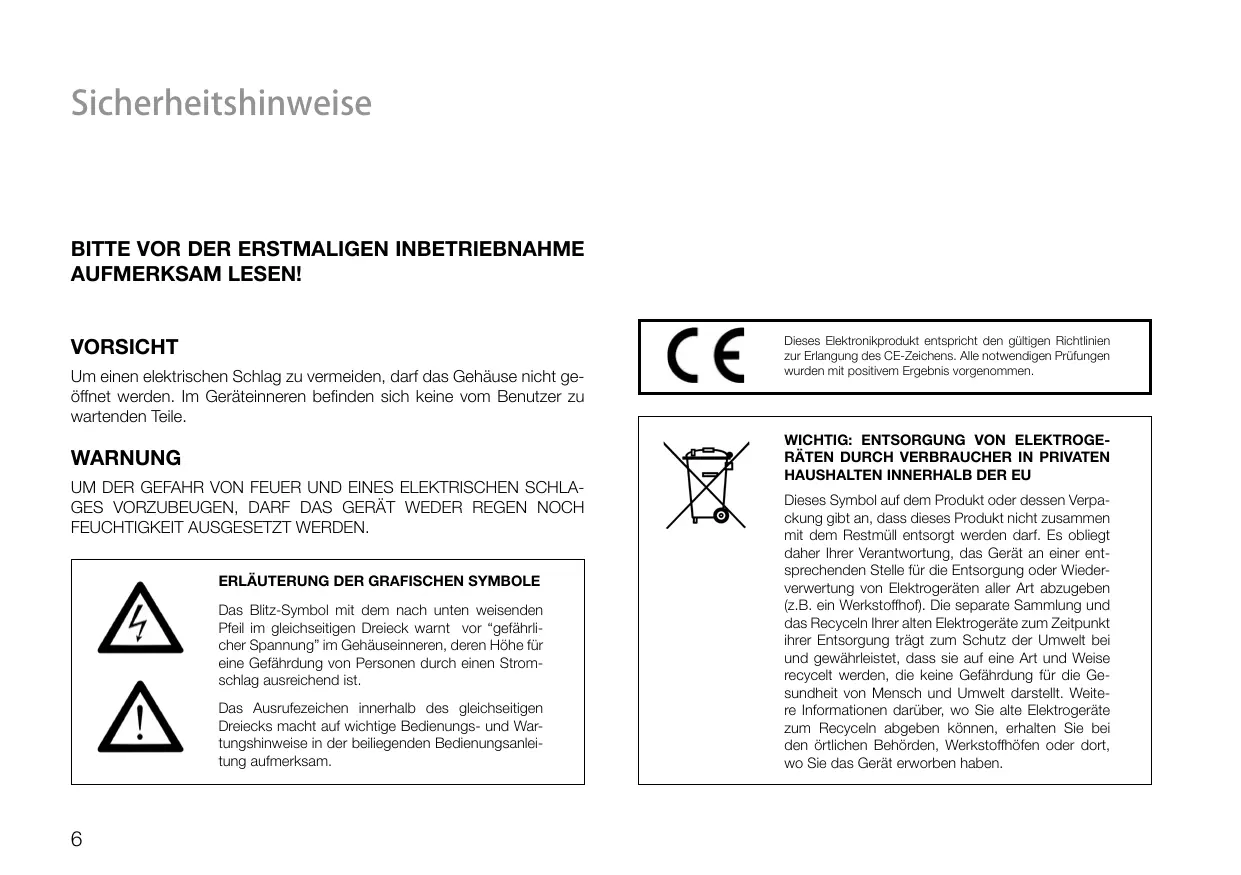

Sicherheitshinweise

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME AUFMERKSAM LESEN!

VORSICHT

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.

WARNING

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unter weisenden Pfeil im gemeinschaften Drieck warn't vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen Drieiecks macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

Dieses Elektronikprodukt entspricht den gultigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

WICHTIG:ENTSORGUNG VON ELEKTROGERATEN DURCH VERBRAUCHER IN PRIVATEAHUSAHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass theseys Produkt nicht zusammen mit dem Restmull entsorgt werden darf. Es obliegt thereofer Verantwortung, das Gerat an einer entersprechenden Stelle fur die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyclen ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trag zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recyceilt werden, die keine Gefährdung fur die Gesundheit von Menschen und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyclen abgeben konnen, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.

Auspacken und Montage

Nehmen Sie das Gerät und die mitgelieferten Einzelteile vorsichtig aus der Verpackung.

Lieferumfang:

1 x Bedienungsanleitung
1 x Chassis mit Innenteller und Tonarm
1 x Thorens Antriebsriemen
1 x Plattenteller mit Filzmatte
1 x Staubschutzhaube
1 x Tonarmgegewicht
1 x Steckernetzteil
1 x Cinchkabel mit Erdungslitze
1 x Adapter für 17 cm Schallplatten

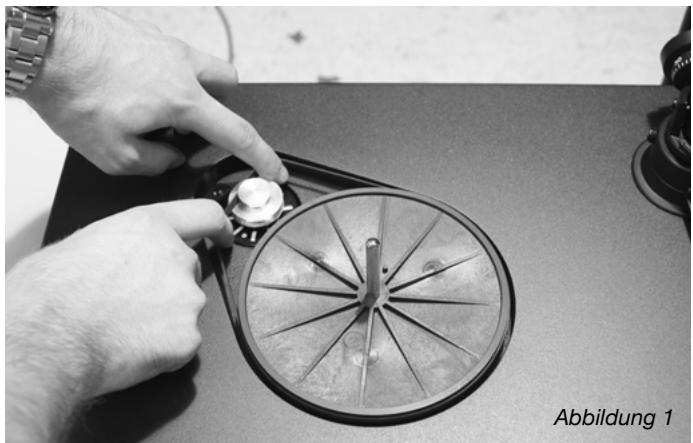

Legen Sie den Gummiantriebsriemen um den inneren Plattenteller und die Riemenscheibe (Abb. 1). Platzieren Sie danach den äußeren Plattenteller mit der Vertiefung nach unter auf dem inneren Teller.

Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen, Motor-Riemenschiebe und der Laufflache des inneren Plattentellers. Falls notwendig, können Sie diese Teile mit einem in reinem Alkohol getränkten, nichtfasernen Tuch oder Lappen reinigen.

Setzen Sie anschließend die Staubschutzhaube in die Scharniere auf der Rückseite des Chassis ein.

Der Plattenspieler ist nun vollständig montiert.

WICTIG:itte bewahren Sie die Verpackung auf,falls das Gerät einmal zum Transport verpackt werden muss. Für Transportschäden durch unsachgemäß Verpackung wird keine Haftung übernommen!

Aufstellung und Anschluss

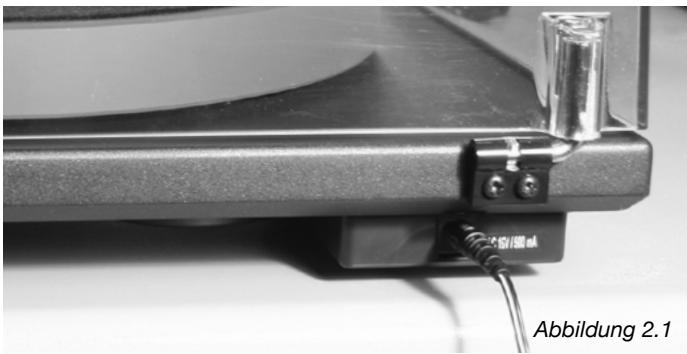

Durch die Auswahl eines entsprechenden Thorens Netze-teils kann der Plattenspieler an allen Netzspannungen betrieben werden. Zum Anschluss an das Stromnetz wird der Niederspanningsstecker am Kabel des Steckernetze-teils mit der entsprechenden Buchse rechts unter an der Geräterückseite verbunden (Abb. 2.1).

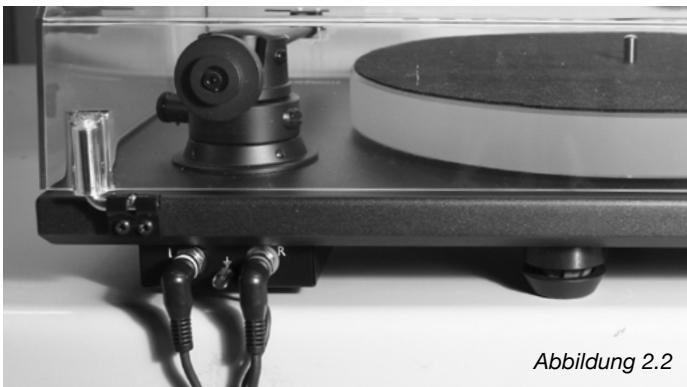

Verwenden Sie anschließend das mitgelieferte Cinchka-bel um eine Verbindung zwischen dem Plattenspieler und dem (Phono-)Eingang Ihr's Verstärkers herzustellen (Abb. 2.2). HINWEIS: Achten Sie hierbei unbedingt auf eine korrekte Verpolung der Anschlüsse!

Für Veränderer mit einer 5-poligen Eingangsbuchse nach DIN bereitsigen Sie ein spezielles Adapterkabel.itte wenden Sie sich hierfür an ihren Fachhändler.

Die getrennt geführte Litze stellt die Erd- bzw. Masseverbindung her. Verbinden Sie diese mit der Masseschraube an Plattenspieler und Verträker (Abb. 2.2). Besitzt Ihr Verträker keine Masseschraube, so konnen Sie das Kabel auch am Außenrand einer nicht verwendeten Eingangsbuchse anklemmen.

Ein Brummgeräusch in den Laufsprechern, dessen Laustärke sich mit dem Lautstärkeregler beeinflussen{lssst, kann ein Zeichen für eine fehlerhafte Erdverbindung sein. Zunachst sollte untersucht werden, ob die Masseverbindung einen sicheren Kontakt aufweist und die Litze ggf. an einer anderen Stelle befestigt werden. Sollte sich das Brummgeräusch hierdurch nicht beseitigen halten, setzen Sie sichitte mit ihrem Fachhändler in Verbindung.

Achten Sie bei der Aufstellung Ihres neuen Plattenspielers daraufuf, einen Mindestabstand zu anderen elektronischen Geräten (z.B. Verständner, Reciever oder CD-Spieler) einzuhalten, da es sonst zu magnetischen Einzahlungen auf das Tonabnehmersystem kommt kann, welche sich durch Brummstörungen in der Wiedergabe äußern.

Magnetische Störungen kann man leicht ermitteln und beseitigen, indem man Aufstellung und Position der Geräte zueinander verändert.

Thorens Plattenspieler sind relativ unempfindlich gegenüber Erschütterungen. Dennoch stellen diese ein generelles Problem bei der Plattenwiedergabe mit hochwertigen Tonabnehmern dar. Wahlen Sie deshalb ein möglichst stables Möbelstück zur Aufstellung und vermeiden Sie die Höhe zu Lautsprechern.

Leider reicht dies in äteren Häusern mit Holzbalkendecken bisweilen nicht aus. In der Regel hilft hier allerdings die Aufstellung des Plattenspielers auf einer Konsole, die mit geeigneten Konsolenträgern an einer tragenden Zimmerwand befestigt wird.

Tonarm und Tonabnehmersystem

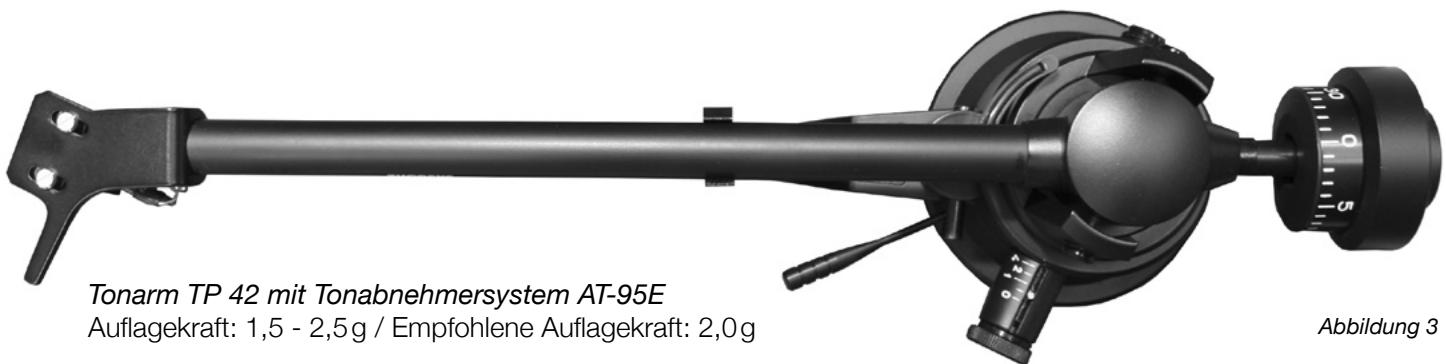

Ihr neuer Thorens TD 700 wurde mit vorinstalliertem Tonarm Thorens TP 42 und dem Tonabnehmersystem Audio Technica AT-95E gefeliefert (Abb. 3).

HINWEIS: Die nachfolgenden Installationshinweise sind nur von Bedeutung, falls Sie das Tonabnehmersystem wechseln mögen.

Am Tonarm TP 42 können nahezu alle auf dem Markt befindlichen Tonabnehmersysteme mit einem standardisierten Abstand der Befestigungslöcher von 12,5mm (1/2") montiert werden.

Die vier farblich gekennzeichneten Anschlußitzen werden auf die entsprechenden Anschluß-Stiftte (identische Farbe) des Tonabnehmersystems geschoben.

Altere Tonabnehmer weisen diese Farbkennung manchmal leider nicht auf. Verbinden Sie in thisem Fall nach folgendem Schema:

R rechter Kanal, rot (Signal)
G rechter Kanal, grün (Masse)
L linker Kanal,weiB (Signal)
G linker Kanal, blau (Masse)

Abbildung 3

Auflagekraft

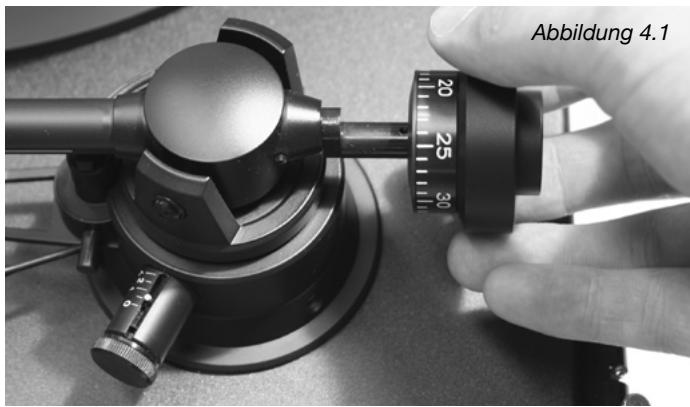

Das Gegengewicht wird von hinten auf das Tonarmrohr geschoben und im Uhrzeigersinn aufgedreht (Abb. 4.1).

Der Tonarm wird anschließend bei abgesenkten Lift (siehe Seite 12) zwischen Tonarmstütze und Plattenteller positioniert. Durch verdrehen des Gegengewichts kann der Tonarm nun ausbalanciert werden. HINWEIS: Entfernen Sie hierzu unbedingt die Schutzhaube des Tonabnehmers!

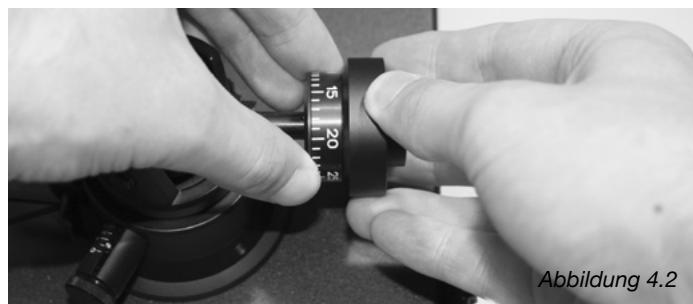

Der Tonarm wird danach wieder in die Tonarmstütze ein-gerastet. Zur Einstellung der Auflagekraft wird nun das Gegengewicht mit einer Hand am Verdrehen gehindert, während mit der anderen Hand die vorne am Gewicht befindliche Skalenscheibe so gedreht wird, dass die Nullmarke senkrecht über der Strichmarkierung des Tonarmrohres steht (Abb. 4.2).

Die Auflagekraft kann nun anhand dieser Skala (durch Verdrehen des Gegengewichts im Uhrzeigersinn) auf den vom Hersteller des Tonabnehmersystems empfohlenen Wert eingestellt werden, z.B. 20'' ( = 20 mN = 2,0 ~g - empfohlener Wert für den Tonabnehmer AT-95E).

Antiskatingkraft

Durch Zusammenwirken der Reibungskraft der Plattenrillen mit den Lagerkräften am Tonabnehmer wird beim Abspielen einer Schallplatte eine Kraftkomponente erzeugt, die den Tonarm nachinnen zieht: Die Skatingkraft.

Zu ihrer Kompensation dient die Antiskatingkraft, welche beim Tonarm TP 42 durch einen eingebauten Magnetenerzeugt wird.

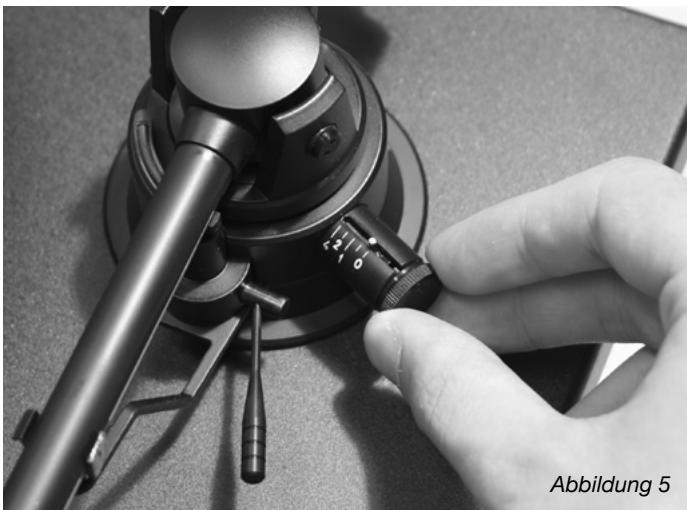

Die Einstellung der Antiskatingkraft erfolgt über einen Drehregler (Abb.5). Folgende Werte können eingestellt werden:

0 kein Antiskating
1 5-10mN
2 10-15mN
3 15 - 20 mN
4 >20mN

Betrieb des Plattenspielers

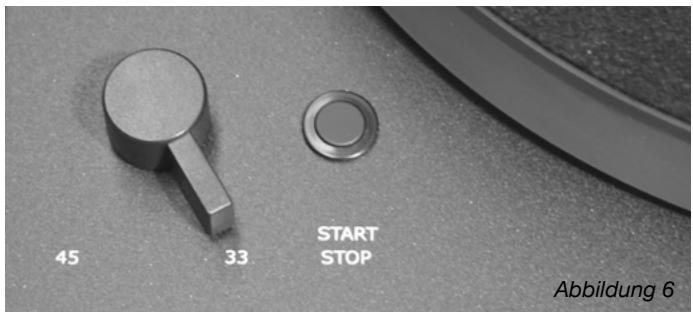

Der links vom Plattenteller angeordnete Schalter dient zur Geschwindigkeitsauswahl. Es stehen zwei Geschwindigkeiten zur Verfügung, 33 U/min für Langspielplatten und 45 U/min für keine Schallplatten. Rechtsiben thisem Schalter befindet sich die Start/Stop Taste (Abb. 6).

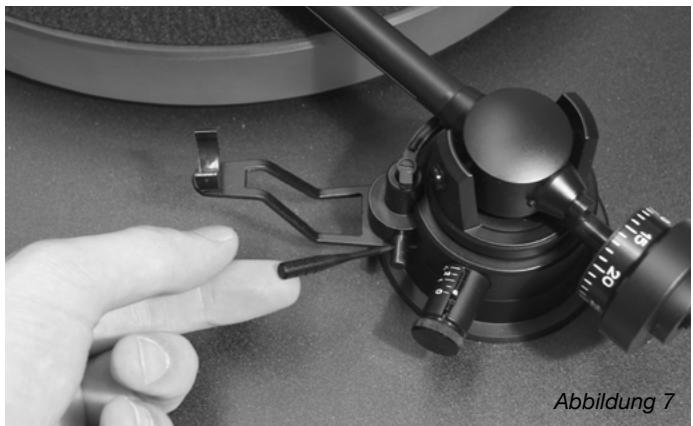

Zum Abspielen einer Platte wird der Plattenspieler zunachst mit der entsprechenden Geschwindigkeit gestartet. Dann wird der Tonarmlift (Abb. 7) angehoben, hierzu muss der Hebel nach hinten bewegt werden. Nun wird der Tonabnehmer über der Einlaufrille oder über dem gewündsten Stück positioniert und anschließend mithilfe des Lifts auf die Platte abgesenkt (Hebel nach vorne bewegen).

Der Plattenspieler besitz keine automatische Endabschaltung. Sobald die Auslaufrille erreicht ist, muss der Tonarm mittels Handlift von der Platte gehoben und die Start/Stop Taste betätig wirden.

Technische Daten

Antriebssystem Antrieb

Geschwindigkeiten
Geschw.umschaltung
Plattenteller
Tonarm

Antiskating
Automatik
Endabschaltung
Kabelkapazität
Stromversorgung
Abmessungen
Gewicht

Riemenantrieb (innenliegend)
elektronisch geregelter
AC-Synchronmotor
33, 45 U/min
elektronisch
Acryl 300 mm (12"), 2,4 kg
Thorens TP 42
mit AT-95E Tonabnehmersystem
magnetisch
keine
keine
160 pF
landesspezifisches Steckernetzte 465 × 350 × 145 mm (B x T x H)
10,1 kg

Technische Änderungen vorbehalten. Made in EEC.

Serviceinformationen

Ihr Fachhändler oder Vertrieb sind jederzeit kompetente Ansprechpartner, die Ihnen bei sümttlichen Fragen rund um Ihr Thorens Produkt只能说 zur Verfugung stehen.

Sie konnen Thorens auch direkt kontaktieren:

Thorens Export Company AG
Im Huebel 1, CH-4304 Giebenach, Schweiz
www.thorens.com, [e-mail]

HINWEIS:itte kontaktieren Sie im Garantiefall immer zuerst ihren Fachhändler oder Vertrieb!

Weitere Informationen unter: www.thorens.com/de
