Sehr geehrter Thorens-Kunde,

herzlichen Dank für Ihr Vertrauen in unser Produkt, den Plattenspieler TD 1600 bzw TD 1601. Mit dem Kauf dieses Plattenspielers haben Sie ein Präzisions- instrument zur Wiedergabe von Schallplatten erworben, das, um seiner Aufgabe gerecht zu werden, mit Sorgfalt behandelt und aufgestellt werden muss. Laufwerk und Tonarm garantieren höchste Qualität, auch noch nach Jahren.

Verständlicherweise wollen Sie möglichst sofort mit dem Musikhören beginnen, wir bitten Sie jedoch: Lesen Sie bitte diese Anleitung vor dem ersten Gebrauch aufmerksam durch, damit Sie das Laufwerk optimal nutzen können und lange daran Freude haben.

Wir haben uns bemüht, alles Notwendige und Wissenswerte in dieser Anleitung unterzubringen.

Sollten Sie noch Fragen haben, die hier nicht beantwortet werden, so wenden Sie sich bitte direkt an Ihren Händler oder schreiben Sie an [e-mail].

Ihr Thorens-Team

3 SEHR GEEHRTER THORENS-KUNDE

Garantie

Es gelten die gesetzlichen Garantiebestimmungen. Tritt innerhalb der Garantiezeit ein Mangel an Ihrem Gerät auf, so benachrichtigen Sie Ihren Händler unter Angabe der Art der Störung. Falls der Fehler nicht vor Ort durch Zusenden eines entsprechenden Ersatzteiles bei einfachen Fehlern behoben werden kann, senden Sie das Gerät bitte nach Rücksprache in der Originalverpackung an Thorens ein. Sollte keine Originalverpackung mehr vorhanden sein, können Sie diese von Thorens gegen Gebühr erhalten. Die Einsendung hat frei Haus zu erfolgen. Unfrei eingesandte Waren werden nicht angenommen. Der Rückversand erfolgt frei Haus. Verschicken Sie den Plattenspieler niemals ohne die Transportsicherungsschrauben.

Schäden, die durch Nichtbeachtung der Bedienungsanleitung oder durch äußere mechanische Einwirkungen erfolgen, sowie Transportschäden sind durch die Garantie nicht abgedeckt. Die Garantie erstreckt sich nur auf das Laufwerk und den Motor inklusive Netzteil. Tonabnehmer haben die vom jeweiligen Hersteller gewährte Garantie.

Für weitere Fragen steht Ihnen unser Service jederzeit gerne zur Verfügung.

WICHTIG!

BEWAHREN SIE DIE GERÄTEVERPACKUNG AUF, FALLS DAS GERÄT ZUM TRANSPORT VERPACKT WERDEN MUSS. NEHMEN SIE IN DIESEM FALL DEN PLATTENTELLER VOM GERÄT AB, UND LEGEN SIE IHN ORIGINAL-VERPACKT UNTEN IN DEN KARTON.

Warnung!

Um Brandgefahr oder elektrischen Schäden vorzubeugen, darf das Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Stellen Sie vor dem Einschalten des Geräts sicher, dass am Netzteil die für Ihr Land korrekte Spannung eingestellt ist (115V/230V).

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME AUFMERKSAM LESEN!

VORSICHT

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.

WARNUNG

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unten weisenden Pfeil im gleichseitigen Dreieck warnt vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen Dreiecks macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

Dieses Elektronikprodukt entspricht den gültigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

2002/95/EC (RoHS) konform.

WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH VERBRAUCHER IN PRIVATEN HAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass dieses Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.

Die Thorens Serie 1600

Die beiden Modelle Thorens TD 1600 und TD 1601 sind Präzisionsplattenspieler in der Tradition der TD 160 Modelle des vergangenen Jahrhunderts, die eng mit dem hervorragenden Ruf der Geräte der Marke Thorens verbunden sind.

Das bedämpfte und nahezu taumelfreie, auf drei Kegelfedern stehende Subchassis, sowie der präzise Tonarm Thorens TP 92 übertragen zusammen mit einem hochwertigen, geregelten Synchronmotor und ausgefeilten Antriebs-elektronik die Faszination der alten Thorens Plattenspieler in das 21. Jahrhundert.

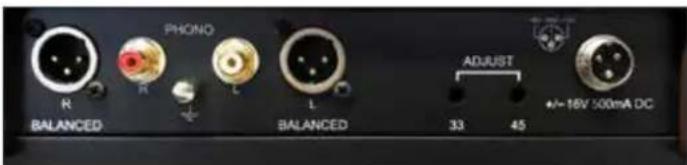

Beide Modelle verfügen über symmetrische und unsymmetrische Ausgänge in XLR und Cinch.

Der Unterschied zwischen den Modellen TD 1600 und TD 1601 besteht allein in der Ausstattung. Der TD 1600 ist ein puristischer, rein manueller Plattenspieler, der TD 1601 wendet sich an den mehr komfortorientierten Vinylfreund und bietet einen elektrischen Tonarmlift, sowie eine berührungslos arbeitende elektronische Endabschaltung mit Anheben des Tonarms am Plattenende.

Auspacken und Montage des Laufwerks

Entnehmen Sie vorsichtig das Gerät und alle Zubehörteile der Verpackung.

Achtung: Das externe Netzteil ist in einem separaten Fach innerhalb der Styroporverpackung eingelegt.

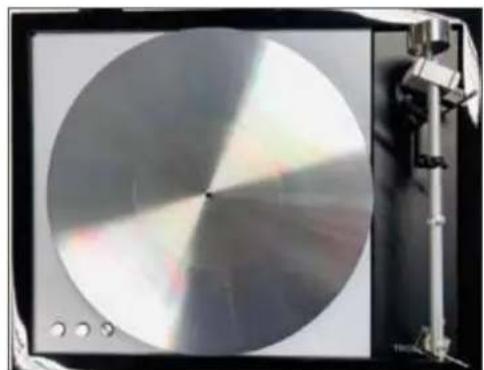

Entfernen Sie die beiden Transportsicherungsschrauben neben dem Innenteller (Fig. 1). Sie befinden sich von vorne aus gesehen vor und hinter dem Innenteller und fixieren das Subchassis für den Transport.

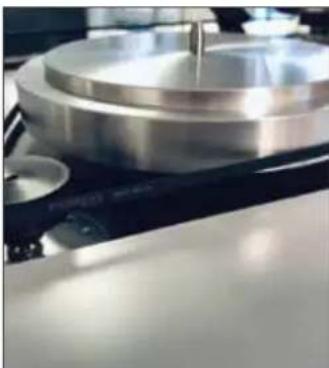

Entnehmen Sie den Antriebsriemen der Verpackung und legen ihn um den Innenteller und danach um den Antriebspulley des Motors links vom Innenteller (Fig. 2). Wenn der Riemen liegt, drehen Sie den Teller einige Umdrehungen mit der Hand, damit der Riemen sich gleichmäßig um den Teller legt.

Fig. 1, Ansicht von oben

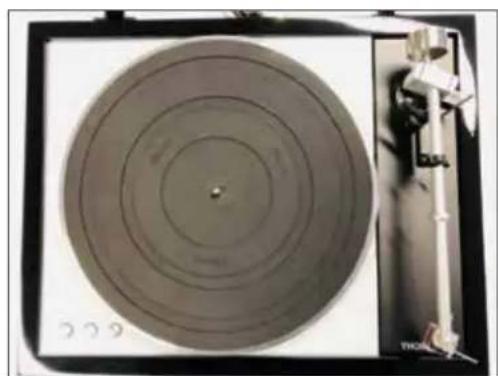

Setzen Sie dann den Aussenteller vorsichtig und ohne zu verkanten, auf den Innenteller auf (Fig. 3). Das Subchassis senkt sich durch das zusätzliche Gewicht ein wenig ab. Danach legen Sie die Gummimatte auf den Teller (Fig. 4). Damit ist der Antrieb fertig installiert.

Fig. 3, Ansicht von oben

Im nächsten Schritt setzen sie nun die Staubschutzhaube auf. Falls Sie das Gerät ohne Staubschutzhaube betreiben möchten, überspringen Sie diesen Schritt.

Dazu entnehmen Sie Haube und Scharniere der Verpackung und installieren die Haube wie in den folgenden Schritten beschrieben:

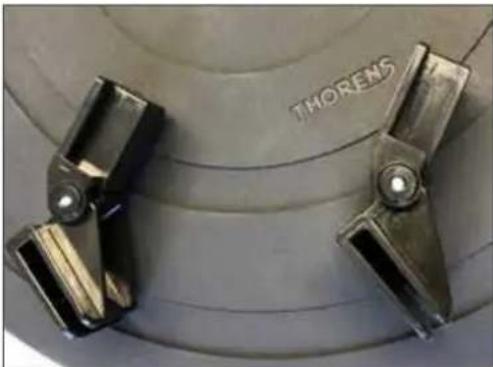

Zunächst legen Sie die beiden Scharniere bereit (Fig. 5) und schieben Sie mit der offenen Seite über die in der Rückwand der Haube vorbereiteten Aussparungen (Fig. 6). Zweckmäßigerweise liegt die Haube dazu flach auf der Oberseite, bspw. auf einem Tisch.

Nehmen Sie nun die so vorbereitete Haube und schieben sie vorsichtig den unteren Teil der Scharniere in die entsprechenden Führungen an der Zarge (Fig. 7).

Tonarm und Tonabnehmersystem

Das Tonarmgewicht wurde zum Transport entfernt. Drehen Sie dieses bei Montage des Platten-spielers von hinten auf den Tonarm und stellen Sie anschließend die Auflagekraft ein.

Am Tonarm TP 92 können viele auf dem Markt befindlichen Tonabnehmer mit einem Abstand der Befestigungslöcher von 12,5 mm ( 12 ) montiert werden.

Zum Anschluss des Tonabnehmersystems werden die vier farblich gekennzeichneten Anschluss-litzen auf die entsprechenden Anschluss-Stifte des Tonabnehmers geschoben.

Verbinden Sie nach folgendem Schema, falls der Tonabnehmer keine Farbkennung aufweist:

R rechter Kanal (Signal) → rot

G rechter Kanal (Masse) → grün

L linker Kanal (Signal) → weiß

G linker Kanal (Masse) → blau

Die Einstellung der Auflagekraft erfolgt durch Drehen des Tonarmgewichts (Fig. 8). Je weiter das Gewicht nach vorne zum Tonabnehmer hin gedreht wird, desto größer wird die Auflagekraft.

1. Schrauben Sie das Gegengewicht hinten auf den Arm.
2. Drehen sie den Anti-Skating Knopf im Uhrzeigersinn bis die Markierung rechts außen steht.
3. Senken Sie den Lifthebel nach vorne bzw. drücken Sie die Lifttaste, sodass der Tonarm absinkt.
4. Entfernen sie den Nadelschutz, lösen die Verriegelung des Tonarms und bewegen ihn zwischen Stütze und Plattenteller, damit er frei nach oben und unten schwingen kann. (Vorsicht: die Nadel darf nirgends anstoßen).
5. Drehen sie das Gegengewicht am Tonarmende, bis der Tonarm frei schwebt und von allein in eine Mittelposition zurückkehrt. Wenn der Arm nach oben schwebt, drehen Sie das Gewicht im Uhrzeigersinn, schwebt er nach unten drehen Sie das Gewicht in die andere Richtung. Damit ist der Arm ausbalanciert.
6. Führen Sie den Tonarm wieder zurück in die Stütze und verriegeln sie diese.

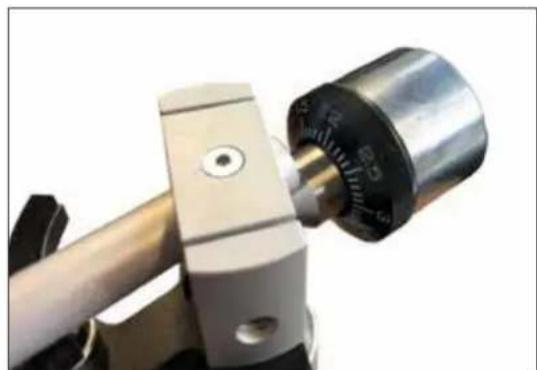

7. Drehen Sie den Ring mit der Skalierung am Gegengewicht, ohne das Gegengewicht selber zu verdrehen, auf „0“.

8. Drehen Sie nun das Gegengewicht mit der Skalierung im Uhrzeigersinn auf die gewünschte Auflagekraft in Gramm. Diese entnehmen Sie bitte den technischen Angaben des Tonabnehmer Herstellers.

Gehen Sie äußerst vorsichtig vor, um die Nadel des Tonabnehmers nicht zu beschädigen!

Hinweis: Die korrekte Auflagekraft ist vom verwendeten Tonabnehmer abhängig. Bitte konsultieren Sie hierzu die Bedienungsanleitung Ihres Tonabnehmers.

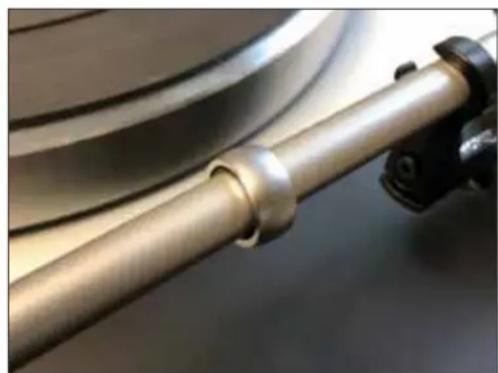

Der in der Mitte des Tonarmrohres angebrachte Dämpfungsring (Fig. 9) darf nicht verschoben werden. Es handelt sich um einen Resonanzdämpfer, der nur exakt an dieser Position wirksam ist!

Durch Zusammenwirken der Reibungskraft der Plattenrillen mit den Lagerkräften am Tonabnehmer wird beim Abspielen einer Schallplatte eine Kraftkomponente erzeugt, die den Tonarm nach innen zieht: Die Skatingkraft. Zu ihrer Kompensation gibt es eine Antiskatingeinstellung, die beim Tonarm TP 92 magnetisch realisiert wird.

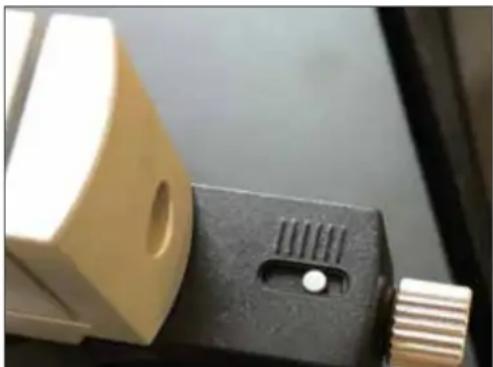

Die Antiskatingkraft wird über eine Stellschraube (Fig. 10) angepasst.

Drehen Sie entgegen dem Uhrzeigersinn um die Kraft zu erhöhen und im Uhrzeigersinn um die Kraft zu verringern. Der weiße Punkt über der Stellschraube dient dabei der Anzeige der aktuellen Einstellung.

Die benötigte Antiskatingkraft ist vom verwendeten Tonabnehmer abhängig und sollte bei einem Wechsel mit Hilfe einer Meßschallplatte ermittelt werden.

Höhenverstellung des Tonarms

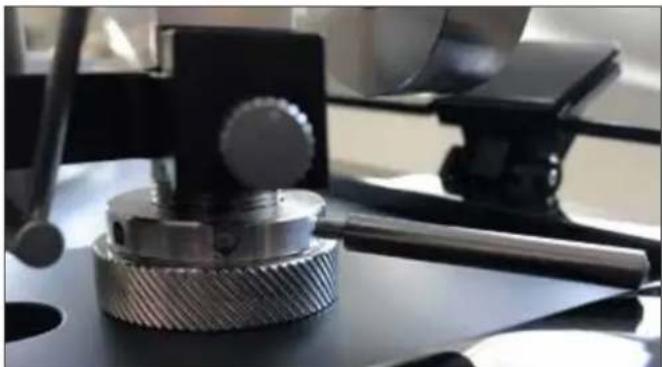

Um unterschiedlich hoch bauende Tonabnehmer nutzen zu können, ist der Tonarm Thorens TP 92 in der Höhe anpassbar. Der VTA (vertical tracking angle) wird durch vorsichtiges lösen des oberen Sicherungsrings mittels des beigelegten Werkzeugs und anschliessendem Verdrehen des unteren, geriffelten Rings angepasst. Jede Umdrehung des unteren Rings entspricht dabei einer Höhenveränderung um 1 mm (Fig. 11). Nach der korrekten Einstellung des VTA wird der Sicherungsring wieder festgezogen.

13 HÖHENVERSTELLUNG DES TONARMS

Aufstellung des Plattenspielers

Das Subchassis

Die Thorens TD 1600 und TD 1601 sind mit einem gegenüber der Zarge federnd gelagerten Subchassis ausgerüstet, das mechanische Störungen über den Untergrund und Resonanzen des Antriebsmotors neutralisiert.

Dieses Subchassis besteht aus einer speziell geformten MDF-Platte, die auf drei bedämpften Kegelfedern steht, die auf der Bodenplatte des Plattenspielers verschraubt sind. Dieses Prinzip von Feder und Dämpfer lässt sich am besten mit einer Federung im Auto vergleichen, auch hier wird eine Feder mit einem Stoßdämpfer kombiniert, um ein unkontrolliertes Aufschwingen zu verhindern. Tellerlager und Tonarmboard sind auf dem Subchassis montiert, während Motor und Deckplatte mit dem Boden bzw. dem Rahmen verbunden sind. Damit sind die beweglichen Teile von den festen isoliert.

Das Subchassis selber muss auf den jeweiligen Plattenspieler abgestimmt werden, d.h. die Federspannung wird so reguliert, dass es bei einer Anregung gleichmäßig und möglichst kolbenförmig, ohne seitlich auszubrechen, schwingt und die Höhe muss so justiert werden, dass wenn das Gerät waagrecht ausgerichtet ist, Plattenteller und Tonarmboard parallel zum festen Topboard liegen und der Teller im Betrieb nicht aufsetzt. Die korrekten Einstellungen werden bereits im Werk vorgenommen und müssen i.d.R. nicht vom Benutzer des Plattenspielers verändert werden. Falls doch einmal etwas nachjustiert werden muss, sind die dazu notwendigen Einstellschrauben von der Unterseite des Plattenspielers aus zugänglich. Ein qualifizierter Fachhändler oder unsere Servicespezialisten helfen Ihnen gerne weiter, wenn später eine Neujustage erforderlich sein sollte.

Aufstellung

Plattenspieler mit Subchassis erfordern eine andere Art der Aufstellung als Plattenspieler mit festem Chassis oder sogenannte Masselaufwerke, welche eine möglichst stabile Basis mit hoher Masse bevorzugen. Subchassislaufwerke wie Thorens TD 1600 und TD 1601 können dagegen auf einem leichten, aber stabilen Untergrund platziert werden. Ein leichter, stabiler Tisch, bei dem Platte und Beine fest verbunden sind, passt bspw. sehr gut. Wichtig ist, dass der Plattenspieler in der Waage steht. Dazu ist es möglich, die Füße entsprechend hoch oder herunter zu schrauben.

Elektrische Anschlüsse

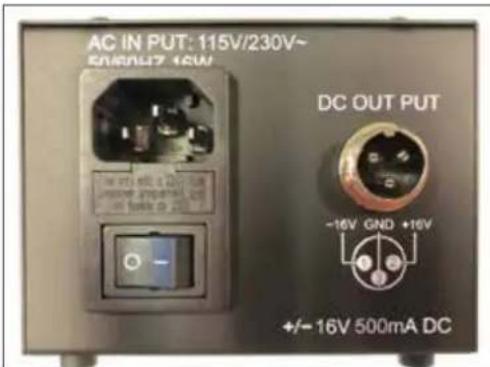

Für die Stromversorgung des Plattenspielers wird der 16 V Ausgang des Netzteils (Fig. 12) mit dem beiliegenden Kabel mit dem Eingang rechts am Anschlussterminal auf der Rückseite des TD 1600/TD1601 verbunden (Fig. 13). Die Stecker sollten für einen sicheren Betrieb mit den Rändelmuttern arretiert werden.

Die Netzspannung kann je nach Land an der Unterseite des Netzteils durch einen Schalter zwischen 115V/60 Hz und 230V/50 Hz umgeschaltet werden (Fig. 14).

Warnung: vor der Inbetriebnahme ist auf die korrekte Einstellung von Netzfrequenz und Spannung zu achten. Ansonsten besteht die Gefahr einer Beschädigung des Geräts.

Erst danach verbinden Sie das Netzteil mit dem mitgelieferten Kaltgerätekabel mit dem Stromnetz. Unterhalb der Anschlussbuchse auf der Rückseite des Netzteils befindet sich der elektrische Hauptschalter mit dem die Stromversorgung des Geräts ein- und ausgeschaltet wird. Wenn sich der Schalter in Stellung 0 befindet, ist das Gerät komplett vom Stromnetz getrennt.

Fig. 12

Fig. 13

Fig. 14

15 ELEKTRISCHE ANSCHLÜSSE

Betrieb des Plattenspielers

Auf der Rückseite des Netzteils (Fig. 12) befindet sich unterhalb der Buchse für das Netzkabel der elektrische Hauptschalter. Wenn sich dieser in Stellung „1“ befindet, kann der Plattenspieler in Betrieb genommen werden. In Stellung „0“ ist der Plattenspieler dagegen vollständig vom Stromnetz getrennt.

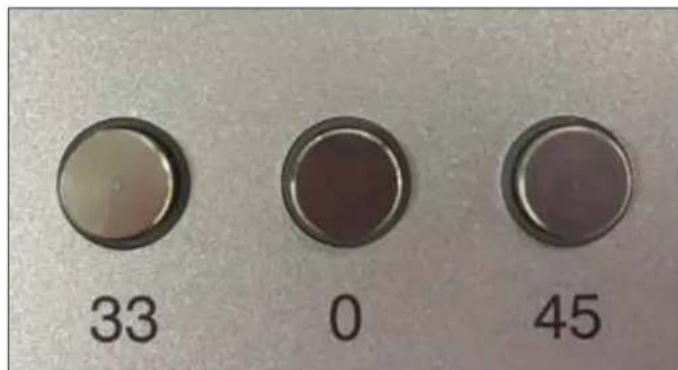

Um eine Schallplatte abzuspielen, wird der Motor durch Druck auf die Taste der gewünschten Drehzahl gestartet (Fig. 15).

Der Teller beginnt sich danach zu drehen. Aufgrund der eingesetzten elektronischen Steuerung kann sofort zwischen den beiden Drehzahlen gewechselt werden, ohne vorher zu stoppen.

Betätigen der Taste „0“ stoppt den Motor und der Teller bleibt stehen.

In der Bedienung des Tonarms unterscheiden sich die beiden Modelle Thorens TD 1600 und TD 1601.

Fig. 15

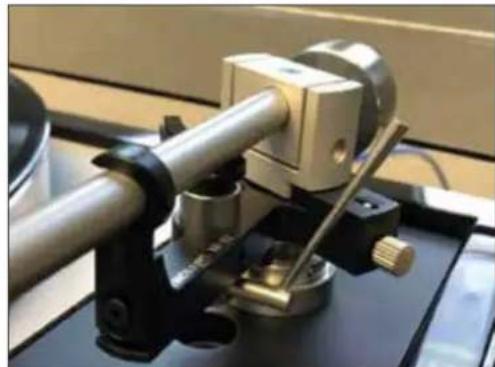

Thorens TD 1600

Der TD 1600 ist ein rein manueller Plattenspieler. D.h. die Schallplatte wird aufgelegt, der Motor wird durch Auswahl der Drehzahl gestartet (Fig. 15), der Tonarmlift ist oben (Fig. 16), der Tonarm wird per Hand aus der Stütze über die Einlaufrille geführt und mit dem Lift abgesenkt (Fig. 17). Wenn die Plattenseite abgespielt wurde oder an jeder beliebigen anderen Stelle, wird der Arm mit dem Lift angehoben und manuell wieder auf die Stütze geführt.

Per Druck auf „0“ wird der Motor gestoppt und der Teller hält an.

Der Thorens TD 1601 ist ein semi-automatischer Plattenspieler mit einem eingebauten elektrischen Lift und berührungsloser Endabschaltung. Der Tonarm des TD 1601 verfügt daher nicht über einen manuellen Lifthebel, sondern die Steuerung erfolgt über eine Tipptaste.

Der Teller wird genau wie beim TD 1600 durch Auswahl der Drehzahl gestartet.

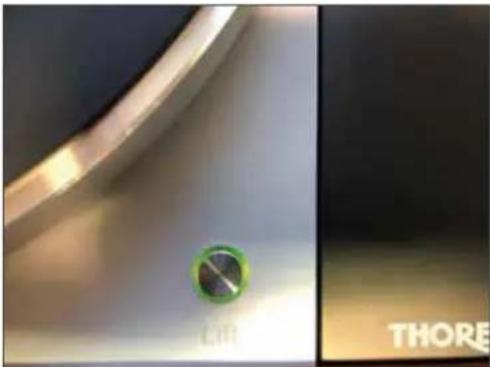

Der elektrische Lift

Grundsätzlich wird der Lift über eine Taste vorne rechts auf der Deckplatte gesteuert (Fig. 18). Dabei zeigt die Farbe des umlaufenden Rings an, ob er oben (grün) oder unten ist (rot).

Sobald der Hauptschalter am Netzteil eingeschaltet wird (Fig. 12), ist der Lift unabhängig vom Motor betriebsbereit. D.h. ein Druck auf die Taste (Fig. 18) hebt oder senkt den Tonarm.

In Normalstellung, nach dem Einschalten, befindet sich der Lift in Position „oben“, farblich durch einen grünen Ring um den Schaltknopf gekennzeichnet (Fig. 18).

Der Tonarm wird manuell über die Schallplatte geführt und per Knopfdruck abgesenkt. Die Farbe des Rings um den Knopf wechselt auf rot (Fig. 19)

Am Ende der Schallplattenseite oder wenn das Abspielen durch einen weiteren Druck auf die Lifttaste abgebrochen wird, wird der Tonarm abgehoben und der Indikator leuchtet wieder grün.

Die Endabschaltung

Wenn die Elektronik das Ende der Schallplattenseite erkennt, wird der Lift ausgelöst, der Arm angehoben und der Motor schaltet ab. Der Teller bleibt stehen. Die Endabschaltung arbeitet dabei vollkommen berührungslos über eine optische Erkennung. Ein Eingreifen des Benutzers ist dabei nicht erforderlich, er muss lediglich den Tonarm per Hand wieder auf die Stütze bewegen.

Einstellung der Geschwindigkeit

Die Abspielgeschwindigkeit lässt sich für beide Umdrehungsgeschwindigkeiten (33,3/45 U/Min) in einem Bereich von +/- 6% feineinstellen. Dazu sind auf der Rückseite im Anschlussterminal (Fig. 13) unterhalb der Beschriftung ADJUST Öffnungen mit dahinterliegenden Schlitzschrauben vorgesehen.

Technische Daten

Messwerte = typische Werte

Antrieb Riemen, geregelter Wechselstrommotor

Netzspannung 115 V /230 V (AC)

Netzfrequenz 50 / 60 Hz

Leistungsaufnahme 18 W

Plattenteller-Drehzahlen 33,3, 45 U / min

Gleichlaufschwankungen nach DIN/WRMS <=0,05 %

Plattenteller zweiteilig, Aluminium, 3,2 kg

Effektive Tonarmlänge TP 92 232,8 mm

Kröpfungswinkel 23,66°

Überhang 17,8 mm

Effektive Masse des Tonarms 11 g

Gesamtkapazität <=110pF

Abmessungen (B x H x T) (in mm) 440 x 180 x 370

TD 1600 / TD 1601
