Produkttyp	Plattenspieler (manuell)
Modell	TD 309 s
Marke	Thorens
Antrieb	Flachriemen (innenliegend), elektronisch gesteuerter DC-Motor
Geschwindigkeiten	33 1/3 und 45 U/min, elektronisch umschaltbar
Geschwindigkeitseinstellung	±5 % über Stellschrauben
Plattenteller	12" (30,48 cm) Quarzglas, 2,3 kg
Tonarm	Thorens TP 82, effektive Länge 232,8 mm, Überhang 17,8 mm (variabel), Kröpfungswinkel 23,6°
Tonabnehmersystem	Thorens TAS 257 (MM), vorinstalliert
Auflagekraft	Empfohlen 23 mN (2,3 g), einstellbar über Tonarmgewichte
Antiskating	Einstellbar über Gewicht mit 6 Rillen
Stromversorgung	Steckernetzteil 12 V DC, min. 6 W
Abmessungen (B x H x T)	470 x 125 x 430 mm
Gewicht	6,5 kg
Anschlüsse	Cinch (Phono), Erdungslitze
Entzerrervorverstärker	Erforderlich (falls Verstärker keinen Phono-Eingang hat)
Lieferumfang	Chassis mit Subteller und Tonarm, Antriebsriemen, Plattentellerführung, Glasplattenteller, Filzmatte, Balance-Gewicht, 2 Tonarmgegengewichte, Steckernetzteil, Cinchkabel, Erdungslitze, Adapter für 17 cm Platten, Tonarmwaage, Wasserwaage
Sicherheitshinweise	Gehäuse nicht öffnen; Gerät vor Nässe schützen; CE-konform; RoHS
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen, sondern an Wertstoffhöfen abgeben

Häufig gestellte Fragen - TD 309 s THORENS

Wie stelle ich die Auflagekraft des Tonarms richtig ein?

Verwenden Sie die mitgelieferte Tonarmwaage. Senken Sie den Tonarm vorsichtig ab, sodass die Nadel auf der Waage aufliegt. Drehen Sie die Tonarmgewichte, bis die empfohlene Kraft von 23 mN (2,3 g) erreicht ist. Entfernen Sie dabei die Schutzhaube des Tonabnehmers.

Was muss ich beim Anschluss an den Verstärker beachten?

Verbinden Sie den Plattenspieler über das Cinchkabel mit dem Phono-Eingang des Verstärkers. Falls kein Phono-Eingang vorhanden ist, schalten Sie einen Phonovorverstärker (z.B. Thorens MM 001/005) dazwischen. Die Erdungslitze muss an der Masseschraube von Plattenspieler und Verstärker angeschlossen werden, um Brummstörungen zu vermeiden.

Wie wird die Antiskatingkraft eingestellt?

Das Antiskatinggewicht wird mit dem Faden durch die Öse am Tonarm geführt und in eine der sechs Rillen am Einhängestift eingehängt. Beim vorinstallierten Tonabnehmer TAS 257 sollte die 3. oder 4. Rille verwendet werden. Die richtige Einstellung hängt von der Auflagekraft und dem Tonabnehmer ab.

Warum brummt der Plattenspieler und wie behebe ich es?

Brummen kann durch eine fehlerhafte Erdverbindung verursacht werden. Überprüfen Sie die Erdungslitze auf festen Kontakt an der Masseschraube. Auch magnetische Störungen von anderen Geräten können Brummen verursachen; vergrößern Sie den Abstand zu Verstärkern oder Netzteilen.

Wie reinige ich den Plattenspieler und die Nadel?

Reinigen Sie den Plattenteller und die Filzmatte mit einem trockenen, fusselfreien Tuch. Die Nadel des Tonabnehmers kann vorsichtig mit einer speziellen Nadelbürste oder Reinigungsflüssigkeit gesäubert werden. Vermeiden Sie Fett oder Öl auf Antriebsriemen und Riemenscheibe.

Wie wechsle ich den Tonabnehmer?

Lösen Sie die Schraube oberhalb des Headshells (Überhang ±2,5 mm) und die Schraube am Lagerblock (für +2,5 mm). Entfernen Sie die alten Anschlusslitzen und schließen Sie den neuen Tonabnehmer nach Farbschema an (rot/rechts Signal, grün/rechts Masse, weiß/links Signal, blau/links Masse). Stellen Sie anschließend Auflagekraft und Azimuth neu ein.

Wann muss der Antriebsriemen ausgetauscht werden?

Der Riemen sollte nach einigen Jahren ersetzt werden, wenn die Drehzahl nicht mehr stabil ist oder der Riemen gedehnt wirkt. Verwenden Sie nur originale Thorens Ersatzriemen. Nach dem Wechsel muss ggf. die Riemenspannung und Drehzahl nachjustiert werden.

Wie stelle ich die Drehzahl genau ein?

Die Drehzahlen können mit den Stellschrauben neben dem Geschwindigkeitsschalter justiert werden (gegenüber dem Schalter). Verwenden Sie eine Meßschallplatte oder ein Stroboskop zur Kontrolle. Die Grundeinstellung erfolgt ab Werk.

Was ist beim Transport zu beachten?

Bewahren Sie die Originalverpackung auf. Drehen Sie vor dem Transport die drei Transportsicherungsschrauben in den Subchassisfüßen wieder ein, um das Laufwerk zu sichern. Entfernen Sie Tonarmgewichte und Antiskatinggewicht.

Wie justiere ich die Subchassisfüße?

Die Füße können von oben mit einem Inbusschlüssel SW 5 justiert werden. Der Überstand an Position X sollte an jedem Fuß 2 mm betragen. Dies ist notwendig, wenn das Gewicht des Laufwerks erhöht wird (z.B. durch Stabilizer) oder die Unterlage nicht waagerecht ist.

BEDIENUNGSANLEITUNG TD 309 s THORENS

SICHERHEITSHINWEISE6

AUSPACKEN 7

AUFSTELLUNG UND MONTAGE 8

LAUFWERKSEINSTELLUNGEN 11

ANSCHLUSS 12

TONARM UND TONABNEHMERSYSTEM 14

AUFLAGEKRAFT 15

ANTISKATINGKRAFT 16

WEITERE TONARMEINSTELLUNGEN 17

BETRIEB DES PLATTENSPIELERS 19

TECHNISCHE DATEN

SERVICEINFORMATIONEN 21

Sicherheitshinweise

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME AUFMERKSAM LESEN!

VORSICHT

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.

WARNUNG

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unten weisenden Pfeil im gleichseitigen Dreiock warnt vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen Dreiecks macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

Dieses Elektronikprodukt entspricht den gültigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

2002/95/EC (RoHS) konform.

WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH VERBRAUCHER IN PRIVATEN HAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass dieses Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.

Auspacken

Nehmen Sie das Gerät und die mitgelieferten Einzelteile vorsichtig aus der Verpackung und prüfen Sie den Lieferumfang auf Vollständigkeit:

1 x Chassis mit Subteller und Tonarm
1 x Thorens Antriebsriemen
1 x Plattentellerführung
1 x Plattenteller
1 x Filzmatte
1 x Balance-Gewicht
2 x Tonarmgegengewicht
1 x Steckernetzteil mit Netzkabel
1 x Cinchkabel
1 x Erdungslitze
1 x Adapter für 17 cm Schallplatten
1 x Tonarmwaage
1 x Wasserwaage (Libelle)

Bitte bewahren Sie die Verpackung auf, falls das Gerät einmal zum Transport verpackt werden muss und transportieren Sie den Plattenspieler stets mit eingedrehten Transportsicherungsschrauben!

Vor Aufstellung des Plattenspielers müssen zunächst die drei zentralen Transportsicherungsschrauben in den Subchassisfüßen entfernt werden. → Abb. 1

Der Federmechanismus in den Füßen ist bereits ab Werk eingestellt und muss nur bei Gewichtsänderungen (z.B. durch Stabilizer oder besondere Plattenteller auflagen) nachjustiert werden. → Seite 11

Aufstellung und Montage

Stellen Sie den Plattenspieler auf eine waagrechte und stabile Unterlage. Verwenden Sie die mitgelieferte Wasserwaage zur Kontrolle, ggf. können Sie die Subchassisfüße nachjustieren. → Seite 11

Thorens Plattenspieler sind relativ unempfindlich gegenüber Erschütterungen. Dennoch stellen diese ein generelles Problem bei der Plattenwiedergabe mit hochwertigen Tonabnehmern dar. Wählen Sie deshalb ein möglichst stabiles Möbelstück zur Aufstellung und vermeiden Sie die Nähe zu Lautsprechern.

Leider reicht dies in älteren Häusern mit Holzbalkende- decken bisweilen nicht aus. In der Regel hilft hier allerdings die Aufstellung des Plattenspielers auf einer Konsole, die mit geeigneten Konsolenträgern an einer tragenden Zimmerwand befestigt wird.

Achten Sie bei der Aufstellung Ihres neuen Plattenspielers darauf, einen Mindestabstand zu anderen elektronischen Geräten (z.B. Verstärker, Reciever oder CD-Spieler) einzuhalten, da es sonst zu magnetischen Einstrahlungen auf das Tonabnehmersystem kommen kann, welche sich durch Brummstörungen in der Wiedergabe äußern. Dies gilt auch für das Anschlusskabel, dass den Plattenspieler mit dem Verstärker verbindet.

Magnetische Störungen kann man leicht ermitteln und beseitigen, indem man Aufstellung und Position der Geräte zueinander verändert.

Aufstellung und Montage

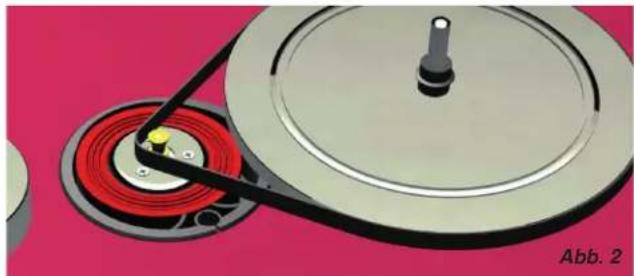

Stecken Sie die schwarze Plattentellerführung von oben auf die Achse und legen Sie anschließend den Antriebsriemen um den Subteller und die Riemenscheibe des Motors. → Abb. 2

Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen, Riemenscheibe und Subteller.

Die Riemenspannung ist von Werk aus korrekt eingestellt. Bei Bedarf (z.B. um alterungsbedingte Spannungsverluste des Riemens auszugleichen) kann diese nachjustiert werden. Lösen Sie hierzu die Klemmschraube der exzentrischen Motorenhalterung und verdrehen sie diese feinfühlig. → Abb. 3

Wenn die Riemenspannung verändert wurde, muss die Drehzahl neu eingestellt werden. → Seite 11

Sie sollten den Antriebsriemen nach einigen Jahren ersetzen. Original Thorens Ersatzriemen erhalten Sie bei allen Thorens Händlern oder Vertrieben.

Aufstellung und Montage

Der gläserne Plattenteller wird mit der mattierten Seite nach unten auf dem Subteller platziert → Abb. 4

Legen Sie anschließend die Filzmatte auf den Plattenteller. Die Filzmatte dient als Unterlage beim Abspielen, sie ist weich und rutschhemmend und bewahrt Ihre Schallplatten vor erhöhter Abnutzung.

Platzieren Sie das Balancegewicht mittig zum vorderen linken Subchassisfuß (Standardposition). Das Balancegewicht kann zur Feineinstellung verschoben werden. Bewerten Sie die Änderungen hierbei subjektiv durch Hörproben. → Abb. 5

Der Plattenspieler ist nun beinahe vollständig montiert, Sie müssen nur noch die Tonarmgewichte am Tonarm anbringen. → Seite 14

Laufwerkseinstellungen

Die drei Subchassisfüße können von oben mithilfe eines Inbusschlüssels SW 5 justiert werden (→ Abb. 6). Der Überstand an der Position X (→ Abb. 7) sollte an jedem Fuß 2 mm betragen.

Die Subchassisfüße sind ab Werk eingestellt. Sie sollten nachjustiert werden, wenn das Gewicht des Laufwerks erhöht wird (z.B. durch Stabilizer oder andere schwere Auflagen) oder das Laufwerk auf einer nicht ganz waagerechten Unterlage aufgestellt wird.

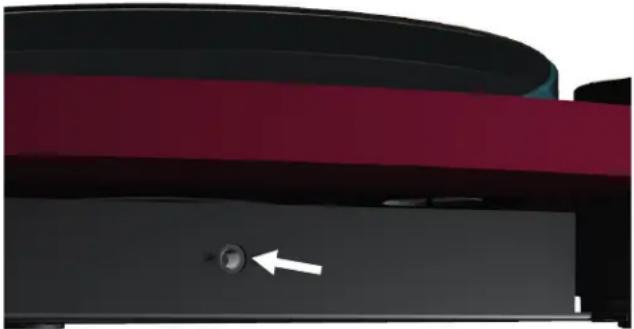

Eine Justage der Drehzahl kann mithilfe der Einstellschrauben neben dem Schalter vorgenommen werden (jeweils entgegengesetzt zum Schalter). → Abb. 7

Die Drehzahlen sind ab Werk voreingestellt. Jede Änderung sollte mithilfe einer Meßschallplatte oder einer stroboskopischen Meßeinrichtung kontrolliert werden.

Siehe hierzu auch „Riemenspannung“ → Seite 9

Dem Plattenspieler liegt ein Universalsteckernetzteil bei, welches an allen gängigen Netzspannungen verwendet werden kann.

Verbinden Sie zunächst den Niederspannungsstecker des Steckernetzteils mit der entsprechenden Buchse am Plattenspieler und stecken Sie das Netzteil anschließend in die Netzsteckdose. → Abb. 8

Um den Plattenspieler an anderen Netzspannungen als der angegebenen zu betreiben, benötigen Sie ggf. einen Adapter für den Netzstecker. Ihr Thorens Händler oder Vertrieb hilft Ihnen gerne weiter.

Verwenden Sie das mitgelieferte Cinchkabel um den Plattenspieler mit dem (Phono-)Eingang Ihres Verstärkers zu verbinden. Achten Sie hierbei auf die richtige Polung der Anschlüsse. → Abb. 9

Schallplatten sind nach RIAA-Norm verzerrt aufgenomen, Plattenspieler benötigen daher immer einen speziellen Entzerrvorverstärker. Sofern Ihr Verstärker über keinen Phono-Eingang verfügt, müssen Sie einen zusätzlichen Phonovorverstärker wie den Thorens MM 001 oder MM 005 zwischen Plattenspieler und Verstärker schalten. Ihr Thorens Händler oder Vertrieb hilft Ihnen gerne weiter.

Die separate Erdungslitze stellt die Erd- bzw. Masseverbindung her. Verbinden Sie diese mit der Masseschraube an Plattenspieler ( Abb. 9, siehe Pfeil) und Verstärker. Besitzt Ihr Verstärker keine Masseschraube, so können Sie das Kabel auch am Außenrand einer nicht verwendeten Eingangsbuchse anklemmen.

Ein Brummgeräusch in den Lautsprechern, dessen Laustärke sich mit dem Lautstärkeregler beeinflussen lässt, kann ein Zeichen für eine fehlerhafte Erdverbindung sein. Zunächst sollte untersucht werden, ob die Masseverbindung einen sicheren Kontakt aufweist und die Litze ggf. an einer anderen Stelle befestigt werden.

Tonarm und Tonabnehmersystem

Ihr neuer Plattenspieler wird mit vorinstalliertem Tonarm TP 82 und dem Tonabnehmersystem TAS 257 (MM) geliefert. → Abb. 7

Die Tonarmgewichte sind zum Transport entfernt. Drehen Sie diese zur Montage von hinten auf den Tonarm. Das kleinere exzentrische Gewicht sollte sich stets so nah wie möglich hinter dem großen Gewicht befinden, ohne dieses jedoch zu berühren. Stellen Sie anschließend Auflagekraft und Azimuth ein. → Seite 15/16

Das Antiskatinggewicht ist ebenfalls zum Transport entfernt und muss zur Montage am Tonarm eingehängt werden. → Seite 17

Am Tonarm TP 82 können Tonabnehmer mit einem Abstand der Befestigungslöcher von 12,7 mm (½") montiert werden. Zum Anschluss des Tonabnehmersystems werden die vier farblich gekennzeichneten Anschlußlitzen auf die entsprechenden Anschluß-Stifte des Tonabnehmers geschoben.

Verbinden Sie nach folgendem Schema, falls der Tonabnehmer keine Farbkennung aufweist:

R rechter Kanal (Signal) → rot
G rechter Kanal (Masse) → grün
L linker Kanal (Signal) → weiß
G linker Kanal (Masse) → blau

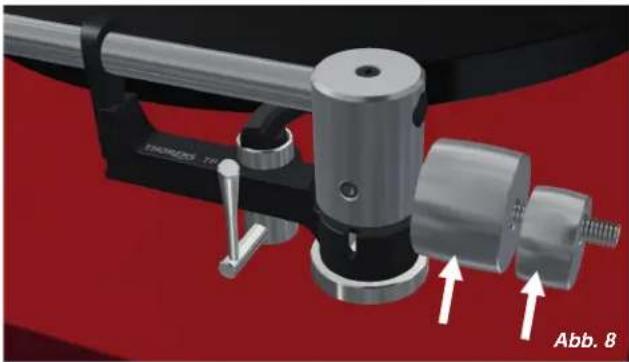

Die Einstellung der Auflagekraft erfolgt durch drehen der Tonarmgewichte (→ Abb. 8). Je weiter die Gewichte nach vorne zum Tonabnehmer hin gedreht werden, desto größer wird die Auflagekraft. Das kleinere, exzentrische Gewicht dient der Einstellung des Azimuths (→ Seite 16). Es sollte sich so nah wie möglich hinter dem größeren Gewicht befinden, ohne dieses zu berühren.

Die korrekte Auflagekraft können Sie mit Hilfe der Tonarmwaage einstellen. Schwenken Sie hierzu den Tonarm bei abgesenktem Tonarmlift über den Plattenteller und senken Sie ihn vorsichtig ab, so dass die Nadel auf der Tonarmwaage aufliegt. Entfernen Sie dabei unbedingt die Schutzhaube des Tonabnehmers.

Gehen Sie äußerst vorsichtig vor, um die Nadel des Tonabnehmers nicht zu beschädigen!

Der empfohlene Wert der Auflagekraft für die Kombination TP 82 / TAS 257 (MM) beträgt 23 mN (entspricht einem Auflagegewicht von 2,3 g).

Das in der Mitte des Tonarmrohres angebrachte Ringgewicht (→ Seite 14, Abb. 7) darf nicht verschoben werden. Es handelt sich um einen Resonanzdämpfer, der nur exakt an dieser Position wirksam ist!

Azimuth

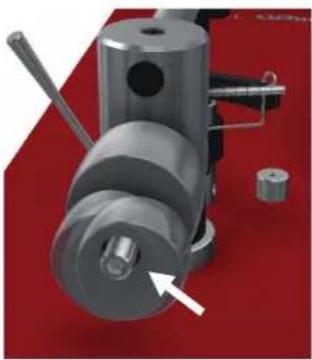

Zur Einstellung des Azimuths muss das kleinere, exzentrische Tonarmgewicht gedreht werden. → Abb. 9

Der Azimuth ist korrekt eingestellt, wenn das Tonabnehmersystem exakt senkrecht zur Plattentelleroberfläche steht. → Abb. 10

Durch Zusammenwirken der Reibungskraft der Plattenrillen mit den Lagerkräften am Tonabnehmer wird beim Abspielen einer Schallplatte eine Kraftkomponente erzeugt, die den Tonarm nach innen zieht: Die Skatingkraft. Zu ihrer Kompensation dient die Antiskatingkraft, welche beim Tonarm TP 82 durch ein Gewicht erzeugt wird.

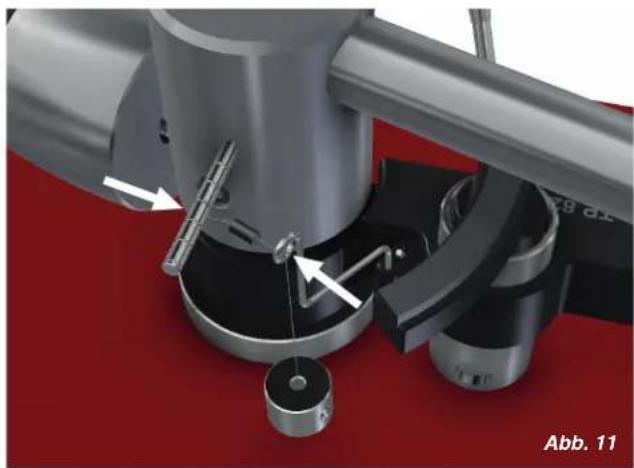

Der Faden des Antiskatinggewichts wird durch die Öse am Tonarm geführt und am Einhängestift des Tonarms eingehängt (→ Abb. 11).

Am Einhängestift befinden sich sechs Rillen zum Einhängen des Gewichts. Je weiter außen das Gewicht eingehängt wird, desto größer ist die Antiskatingkraft. Die benötigte Antiskatingkraft ist vom verwendeten Tonabnehmer und der Auflagekraft abhängig. Beim vorinstallierten Tonabnehmer TAS 257 (MM) sollte das Gewicht in der 3. oder 4. Rille positioniert werden.

Die benötigte Antiskatingkraft ist vom verwendeten Tonabnehmer abhängig und sollte bei einem Wechsel mithilfe einer Meßschallplatte ermittelt werden.

Weitere Tonarmeinstellungen

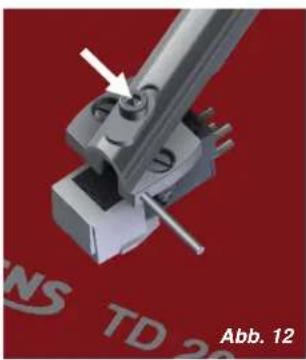

Bei einem Wechsel des Tonabnehmers kann der Überhang am Headshell um ± 2,5 mm angepasst werden. Lösen Sie hierzu die Schraube oberhalb des Headshells (→ Abb. 12) und verschieben Sie dieses entsprechend.

Am hinteren Ende des Tonarmrohrs kann der Überhang um weitere + 2,5 mm angepasst werden. Lösen Sie hierzu die Schraube oben am Lagerblock leicht mit maximal ein oder zwei Umdrehungen und verschieben Sie das Tonarmrohr. → Abb. 13

Die Schraube oben am Lagerblock darf keinesfalls zu stark gelöst oder ganz entfernt werden, da hierbei der Tonarm beschädigt werden kann!

Die Schrauben dürfen nach der Anpassung nicht zu sehr festgezogen werden!

Betrieb des Plattenspielers

Der Schalter zum Ein-/Ausschalten des Laufwerks befindet sich links vorne am Unterbau des Plattenspielers. Dieser Schalter dient auch zur Geschwindigkeitsauswahl. Es stehen zwei Geschwindigkeiten zur Verfügung, 33 % (Langspielplatten) und 45 U/min (kleine Schallplatten bzw. Singles). Befindet sich der Schalter in der Mittelposition, so ist das Laufwerk abgeschaltet. → Abb. 17

Zum Abspielen einer Platte wird der Plattenspieler zunächst mit der entsprechenden Geschwindigkeit gestartet. Dann wird der Tonarmlift (→ Abb. 18) angehoben, hierzu muss der Hebel nach hinten oben bewegt werden. Nun wird der Tonabnehmer über der Einlaufrille oder über dem gewünschten Stück positioniert und anschließend mithilfe des Lifts auf die Platte abgesenkt.

Der Plattenspieler besitzt keine automatische Endabschaltung. Sobald die Auslaufrille erreicht ist, muss der Tonarm mittels Handlift von der Platte gehoben und der Plattenspieler manuell abgeschaltet werden.

Funktion	manuell
Antrieb	Flachriemen (innenliegend)
Motor	elektronisch gesteuerter DC-Motor
Geschwindigkeiten	33 1⁄4, 45 U/min
Einstellbereich	±5 %
Geschw.umschaltung	elektronisch
Plattenteller	12" / 2,3 kg (Quarzglas)
Stromversorgung	Steckernetzteil 12 V DC/AC, min. 6 W
Abmessungen	470 x 125 x 430 mm (B x H x T)
Gewicht	6,5 kg
Tonarm	Thorens TP 82
Effektive Länge	232,8 mm (9,1")
Überhang	17,8 mm (variabel)
Kröpfungswinkel	23,6° (fest)
Dynamische Masse	ca. 11 g

Technische Änderungen vorbehalten. Made in Germany.

Serviceinformationen

Bei Fragen zu Ihrem neuen Plattenspieler oder bei Problemen steht Ihnen Ihr Thorens Fachhändler oder Vertrieb gerne zur Verfügung. Ihren Thorens Vertriebspartner finden Sie auf → www.thorens.de oder Sie kontaktieren uns direkt:

→ www.thorens.de/kontakt

Registrieren Sie Ihr Produkt bei Thorens und erhalten Sie regelmäßig aktuelle Informationen und exklusive Angebote von Thorens. Verwenden Sie hierzu die beiliegende Registrierungskarte oder registrieren Sie Ihr Produkt online:

→ www.thorens.de/registrierung
