TD 550 - Platine vinyle THORENS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TD 550 THORENS au format PDF.
| Type de produit | Platine vinyle |
| Marque | THORENS |
| Modèle | TD 550 |
| Fonctionnement | Manuel |
| Entraînement | Courroie externe |
| Moteur | AC synchrone à régulation électronique |
| Plateau | 12" (30,48 cm) en aluminium, 6,2 kg |
| Vitesses de rotation | 33 1/3 et 45 tr/min |
| Réglage fin de vitesse | Oui, par vis de précision à l'arrière |
| Sorties audio | Cinch asymétrique et XLR symétrique |
| Prise de terre | Oui |
| Alimentation | Bloc secteur externe 230/115 V, 50/60 Hz |
| Dimensions (L × H × P) | 532 × 183 × 421 mm |
| Poids | 22,0 kg |
| Capot anti-poussière | Oui, en plexiglas |
| Accessoires fournis | Courroie, tapis en feutre, niveau à bulle, balance pour bras de lecture, adaptateur 17 cm, câbles Cinch et XLR, câble de terre |
| Réglages du bras | VTA, azimut, angle de coude, force d'appui, antiskating |
| Entretien | Nettoyer avec chiffon doux humide ; remplacer courroie tous les 2 ans ; lubrifier poulie tous les 5 ans |
| Sécurité | Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir l'alimentation ; utiliser les vis de sécurité pour le transport |
| Fabrication | Allemagne |
| Garantie | Contacter le revendeur |
FOIRE AUX QUESTIONS - TD 550 THORENS
Questions des utilisateurs sur TD 550 THORENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Platine vinyle au format PDF gratuitement ! Retrouvez votre notice TD 550 - THORENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TD 550 de la marque THORENS.
MODE D'EMPLOI TD 550 THORENS

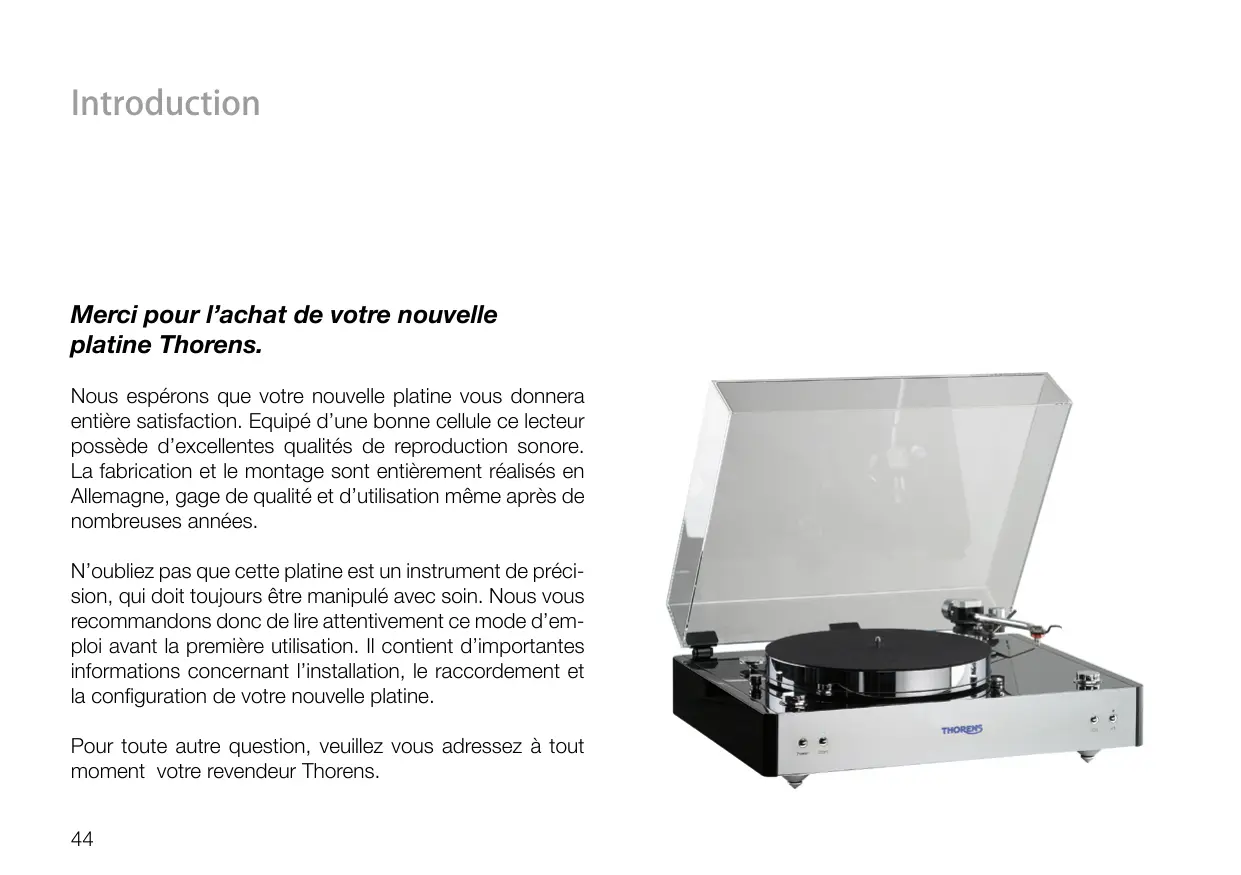

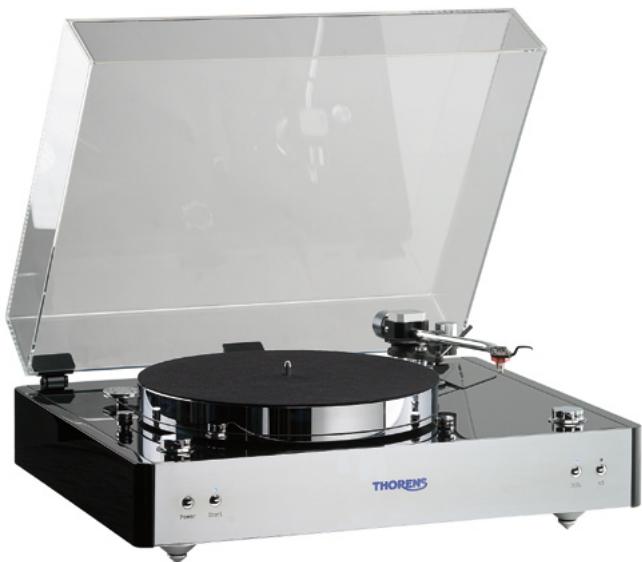

Nous espérons que votre nouvelle platine vous donnera entière satisfaction. Équipé d'une bonne cellule, ce lecteur possède d'excellentes qualités de reproduction sonore. La fabrication et le montage sont entièrement réalisés en Allemagne, gage de qualité et d'utilisation même après de nombreuses années.
N'oubliez pas que cette platine est un instrument de précision, qui doit toujours être manipulé avec soin. Nous vous recommandons donc de lire attentivement ce mode d'emploi avant la première utilisation. Il contient d'importantes informations concernant l'installation, le raccordement et la configuration de votre nouvelle platine.
Pour toute autre question, veuillez vous adresser à tout moment votre revendeur Thorens.
Attention
Pour éviter tout choc électrique, le boîtier de l'alimentation ne doit pas être ouvert. À l'intérieur de l'appareil ne se trouve aucune pièce nécessitant un entretien de la part de l'utilisateur.
Avertissement
POUR EVITER TOUT DANGER D'INCENDIE ET DE CHOC ELECTRIQUE, L'APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L'HUMIDITE.
Explication des symboles graphiques
Le symbole éclair avec flèche vers le bas dans le triangle avertit d'une „tension dangereuse“ à l'intérieur de l'appareil, dont le niveau est suffisant pour présenter un danger de choc électrique aux personnes.
Le point d'exclamation à l'intérieur du triangle indique des instructions de commande et d'entretien figurant dans le présent mode d'emploi.
Ce produit électronique est conforme aux directives européennes pour l'obtention de la marque CE. Tous les essais nécessaires ont été effectués avec un résultat positif.
Important: elimination d'appareils electriques par les utiliseurs particuliers resident dans la ce
Ce symbole, figurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d'élimination ou de recyclage d'appareils électriques de tous types (par ex. une décharge spécialisée). La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l'occasion de leur élimination contribuent à la protection de l'environnement et assurent qu'ils soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchèteries ou au distributeur qui vous a vendu l'appareil.

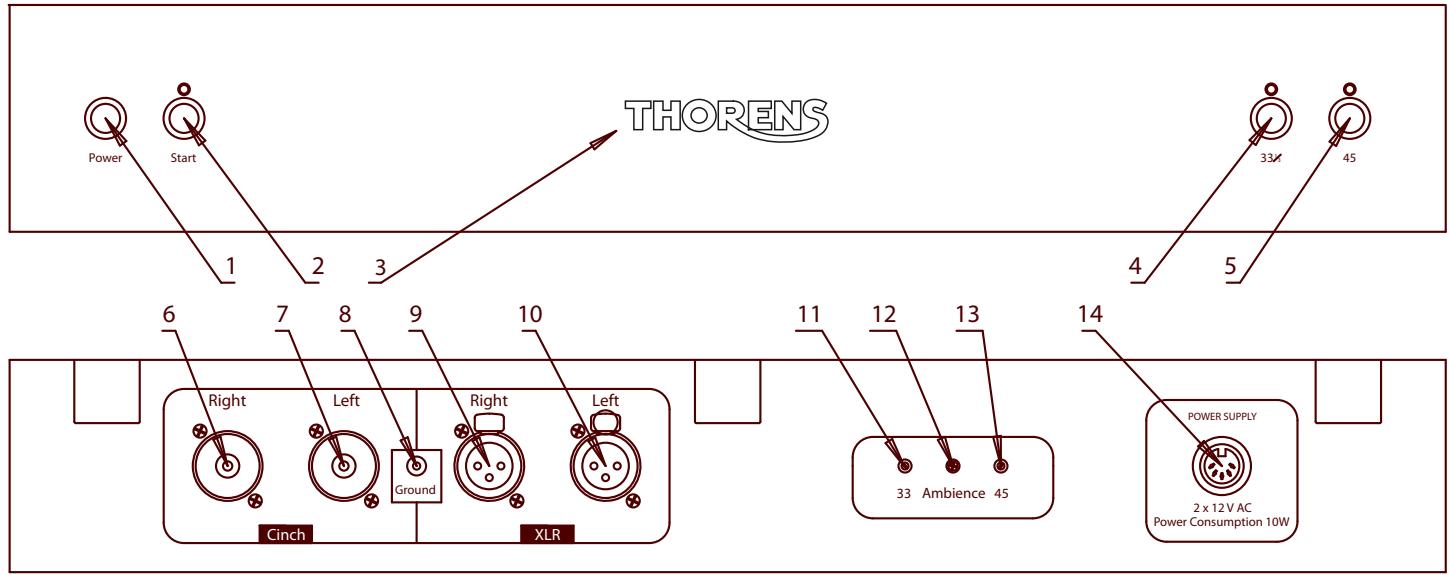

Raccordements et commandes
Fig. 1
(1) Commutateur Marche/Arrêt (2) Bouton de démarriage avec voyant LED (3) Logo Thorens rétro-éclairé indicateur de tension (4) Sélecteur de vitesse de rotation 33 1/3 tr/mn. (5) Suggesteur de vitesse de rotation 45 tr/mn. (6) Douille de sortie Cinch droite (7) Douille de sortie Cinch gauche
(8) Prise de terre (9) Douille de sortie XLR, canal droit (10) Douille de sortie XLR, canal gauche (11) Réglage précis de la vitesse 33 1/3 (12) Réglage de la luminosité afficheur /LED (13) Réglage précis de la vitesse 45 (14) Douille d'alimentation en tension
Affectation des broches des douilles symétriques XLR : (1) Masse, (2) Plus, (3) Moins
Montage et installation
Sortez prudemment l'appareil et les pièces détachées livrées de l'emballage.
| Contenu de la livraison: | 1 x Châssis (avec/sans bras) |
| 1 x Courroie Thorens | |
| 1 x Plateau | |
| 1 x Tapis en feutre | |
| 1 x Bloc d'alimentation et cordon secteur | |
| 1 x Câble de mise à la terre | |
| 1 x Câble Cinch | |
| 1 x Capot anti-poussière Plexiglas | |
| 1 x Niveau à bulle | |
| 1 x Balance pour bras de lecture | |
| 1 x Clé six-pans SW3 | |
| 3 x Vis de réglage du sub-châssis | |
| 1 x Adaptateur pour disque 17cm |
Respectez absolument les instructions suivantes pour le montage de la platine.
Installez le châssis du TD 550 sur un support horizontal aussi près que possible de votre amplificateur. Vérifiez l'horizontalité avec le niveau à bulle livré. Vous pouvez adapter la hauteur des pieds à l'aide des trois grosses vis de réglage (fig. 2) sur le côté supérieur du châssis.
Enlevez maintenant les vis de sécurité pour le transport visées en usine, pour libérer le chassis. Conservez-les précieusement. IMPORTANT : ne transportez votre TD 550 qu'avec les vis de sécurité de transport en place et serrées.
Placez maintenant prudemment le plateau sur son palier. Ne jamais forcer, laissez lentement glisser le plateau dans son palier. Sinon, l'axe en acier trempé pourrait endommager la douille du palier.
Quand le plateau est en place, faites-le tourner et vérifiez la souplesse du palier. Sortez maintenant la courroie de l'emballage, placez-la autour du plateau et sur la poulie du moteur située au fond à droite. Veillez à la bonne assise de la courroie.
Évitez toute trace d'huile ou de graisse sur la courroie d'entraînement, poulie du moteur et la surface externe du plateau. Si nécessaire, vous pouvez nettoyer ces pièces à l'aide d'un chiffon doux non pelucheux imprégné d'alcool pur.
Posez le tapis de travail sur le plateau. Le tapis est moelleux, mais antigelissement et protège vos disques de l'usage pendant le processus de lecture. Si le tapis restait collé au disque en raison de la charge électrostatique, éliminez cette-ci avant la lecture à l'aide d'une brosse en fibres de carbone reliée à la terre ou lavez régulièrement les disques.

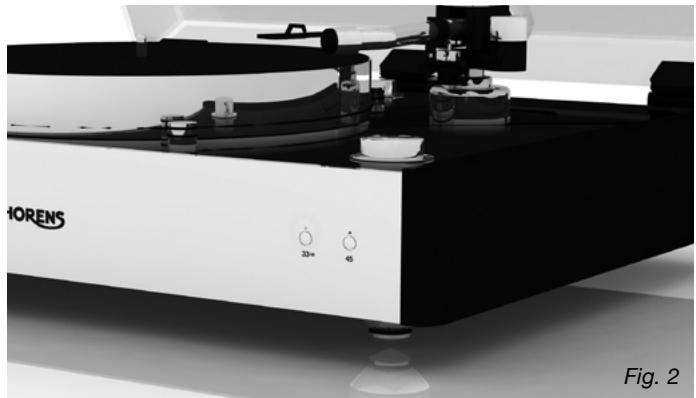

Sortez maintenant les trois vis de réglage du sub-châssis de l'emballage et introduisez-les dans les orifices prévus à cet effet (fig. 2). Pour des raisons de qualité de son les vis ne peuvent pas être serrées.
Vérifiez maintenant également l'horizontalité du sub-chassis à l'aide du niveau à bulle joint. Si nécessaire, corrigez l'horizontalité à l'aide des trois vis de réglage du sub-chassis. En cas d'utilisation d'un lestage important du plateau, effectuez le réglage à l'aide des trois vis de réglage en présence du lestage, pour compenser l'abaissement du sub-chassis. Le sub-chassis doit maintenant être en mesure d'osciller librement et exactement affleurer la surface supérieure du chassis.
Raccordement de la platine
Raccordez le câble de sortie de l'alimentation à la douille d'alimentation en tension à l'arrêt du TD 550 (14). Raccordez ensuite l'entrée de l'alimentation à une prise secteur à l'aide du cordon secteur fourni.
ATTENTION : n'essayez jamais d'appliquer la tension de 230 V directement à la douille d'alimentation. Ceci provoquerait la destruction complète de l'électronique.
Appuyez maintenant sur Power (1). Le logo rétro éclairé bleu Thorens (3) au milieu de la façade avant et une des deux LED d'indication de vitesse de rotation s'allument.
Vous supprimez la luminosité du logo Thorens et de la LED à l'arrière de l'appareil, à l'aide de la vis de réglage Ambience (12) avec un tournevis à petite lame.
Raccordez maintenant le cable Cinch ou XLR fourni ou celui de votre choix à la douille de sortie du signal, située à l'arrière du TD 550.
Reliez ce câble à l'entrée phono de votre amplificateur. Le TD 550 possède aussi bien des douilles XLR symétriques (9+10) que des douilles Cinch asymétriques (6+7).
Attention : tous les disques sont enregistrés avec un redressement de distorsion conformément aux prescriptions RIAA et ont toujours besoin d'une entrée spéciale phono de l'amplificateur, qui prend en charge le redressement de distorsion RIAA et l'amplification correspondante des signaux de la platine. La liaison du TD 550 avec une entrée de haut niveau à l'amplificateur a pour conséquence une légère distorsion de la restitution.
Si vous possédez un amplificateur phono avec entrée symétrique, vous devriez utiliser la possibilité de raccordement symétrique de qualité supérieure. Si votre amplificateur ne possède pas d'entrée phono ou une entrée de qualité inférieure, nous vous recommendons le préamplificateur phono Thorens TEP 302.
Introduisez prudemment le capot sur ses supports. Vérifiez la souplesse de la charnière.
Reliez la prise de terre TD 550 (8) avec l'aide du câble de terre joint, à la prise de terre de votre amplificateur ou à l'entrée de votre choix.
Lors de l'installation de votre nouvelle platine, veillez à respecter une distance minimale par rapport aux autres appareils électroniques (par ex. amplificateurs, récepteurs ou lecteurs de CD), car cela pourrait provoquer des rayonnements électromagnétiques sur le système de lecture de son, avec des bourdonnements dans la restitution.
Les perturbations magnétiques peuvent être facilement identifiées et éliminées, en modifiant la position de la platine par rapport aux autres appareils.
Les platines Thorens sont relativement insensibles aux vibrations. Cependant, celles-ci posent en général un problème pour la reproduction de disques avec des cellules de lecture de qualité supérieure. Choisissez un meuble stable comme support et évitez la proximité des haut-parleurs.
Mais ceci n'est pas suffisant dans le cas d'anciennes meubles avec poutraison de plancher en bois. En général, dans ce cas, il est utile de placer la platine sur une console qui est elle-même visée au mur porteur de la pierce, à l'aide de ses propres supports de console.
Installation du bras de lecture
Dans la version BC, le TD 550 est livré sans bras de lecture. Vous pouvez monter un bras de lecture sur la plaque de montage. Le TD 550 est adapté au montage de bras de lecture de 9" à 12". Si vous avez des problèmes à ce sujet, adressez-vous à votre revendeur ou distributeur.
Pour pouvoir sortir simplement les câbles de signal de l'appareil, une trappe se trouve sous le dessous du TD 550, que vous pouvez enlever pour passer le câble de signal. Bien entendu, vous pouvez aussi percer un trou dans la trappe pour faire passer le câble et ensuite refixer la trappe.
Si vous avez commandé votre TD 550 avec le bras de lecture, celui-ci est déjà monté et l'emballage contient les mode d'emploi, les aides de montage et de réglage livrés par le fabricant. Les câbles de signal ne passent alors pas par la trappe, mais sont reliés aux douilles de raccordement (6+7).
Si vous avez commandé votre TD 550 avec bras et cellule de lecture, ceux-ci sont parfaitement montés et régés en usine. Dans ce cas, vous pouvez sauter les chapitres suivants.
Installation de la cellule de lecture
Installez et configurez la lecture conformément aux instructions de montage du fabricant et procédez à tous les réglages nécessaires.
Vous trouverez dans ce qui suit quelques instructions générales d'installation et de configuration. En cas de doute, reportez-vous toujours aux instructions de chaque fabricant.
Montez la cellule de lecture dans les trous de la tête de lecture prévus à cet effet. Gardez, si possible, la protection de l'aiguille en place, pour éviter toute déterioration de l'aiguille de lecture.
Sur les bras de lecture disponibles d'usine, vous pouvez monter des cellules de lecture ayant un écartement standard des trous de fixation de 12,5 mm (1/2").
Les quatre cosses de raccordement repérées par couleurs doivent être glissées sur les broches de raccordement correspondantes (même couleur) de la cellule de lecture.
R canal droit, rouge (signal) G canal droit, vert (masse) L canal gauche, blanc (signal) G canal gauche, bleu (masse)
Ne retirez les cosses de montage que partiellement. Le réglage final de la cellule de lecture ne se fera qu'après le réglage de la hauteur du bras, du porte-à-faux et de l'angle de courbure.
Remarque : pour des cellules Grado, les vis fournies doivent être introduites dans la cellule par le bas et les écrous vissés par le dessus de la coque, car ceux-ci peuvent difficilement être utilisés sur le corps du système.
Réglage de la hauteur du bras (VTA)
Si vous TD 550 a été livré d'usine équipé d'une cellule de lecture, le réglage suivant n'est pas à faire.
Le réglage VTA se fait de différentes façons en fonction du bras de lecture. Pour les bras qui n'offrent pas de possibilité de réglage VTA (par ex. Rega), vous pouvez commander une vis spéciale VTA de serrage.

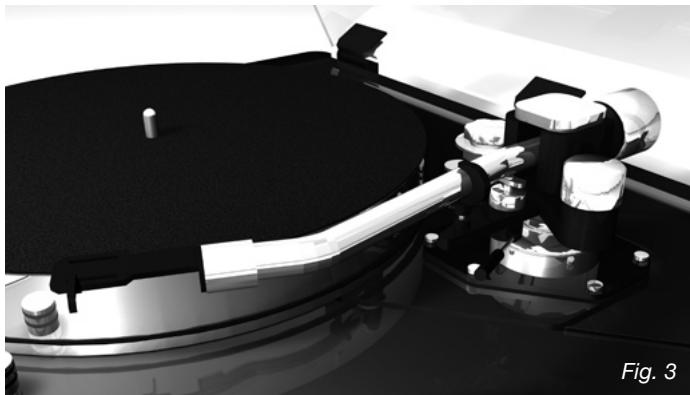

Attention: procédez dans ce qui suit avec une extrême précaution, car chaque erreur pourrait détruire l'aiguille de la tête de lecture!
Veillez à ce que le bras de lecture soit entièrement monté. Enlevez la protection de l'aiguille avec précaution. Déposez maintenant un disque sur le plateau et abaissez lentement l'aiguille de lecture. Le tube du bras de lecture doit être collègue à la surface du disque lorsque l'aiguille est en appui sur celui-ci. Si cela n'est pas le cas, la hauteur du bras doit être réglée avec le dispositif VTA.
VTA signifie Vertical Tracking Adjustment, ce système permet de régler la hauteur du bras en fonction des différentes cellules de lecture.
Réglage précis de la cellule
Seul un réglage précis du système de cellule de lecture permettra de mettre en valeur les excellentes qualités sonores de cette platine. Si vous rencontrez des problèmes, adressez-vous à votre revendeur qui vous aidera volontiers.
ATTENTION : le réglage précis de la cellule exige le plus grand soin pour ne pas endommager l'aiguille de lecture et la mécanique de précision sensible du bras de lecture. Si vous n'avez aucune expérience dans ce domaine, nous vous recommandons de faire intervenir un spécialiste. Des systèmes de lecture mal réglés peuvent avoir pour conséquence des fortes pertes de qualité du son et même endommager les disques !
Azimut : il s'agit de l'angle entre le support d'aiguille et le sillon du disque. Il devrait être de (ceci ne concerne pas les systèmes dont les aiguilles sont volontairement montées en biais).
Angle de coude : l'angle de coude est l'angle entre l'axe longitudinal de la cellule et l'axe du bras de lecture. Pour tous les bras rotatifs (comme par ex. les bras Thorens) les valeurs optimales se situent entre et. Nous recommendons de régler l'angle de coude à.
Longueur de porte-à-faux : le porte-à-faux est la longueur de déplacement de l'aiguille au-delà du centre du disque. Selon la longueur du bras de lecture, le porte-à-faux doit être réglé entre 19 mm et 12 mm. Reportez-vous au mode d'emploi du montage de votre bras de lecture pour y relever les données correspondantes.
Il faut des gabarits spéciaux pour effectuer ce réglage, disponibles chez les revendeurs spécialisés. Une fois le montage effectué, fixez la cellule à l'aide des vis fournies.
Réglage des forces d'appui et antiskating
Aussi bien la force d'appui que la force antiskating doit être réglée conformément aux données du fabricant ou selon les valeurs de votre propre expérience. Procédez comme suit :
Positionnez la force antiskating de votre bras de lecture sur 0 (pour ce réglage, reportez-vous au mode d'emploi de votre bras de lecture). Enlevez la protection de l'aiguille et déplacez le bras de lecture en position haute du lève-bras au-dessus du disque. Abaissez le lève-bras et amenez le bras en position horizontale par rotation du contre-poids. Ceci est la position zéro : aucune force d'appui n'agit sur la cellule de lecture. Ramenez le bras dans sa position de repos et verrouillez-le et régalez la force d'appui recommandée. Pour ce faire et selon le type de bras, tournez ou déplacez le contre-poids ou utilisez une vis de réglage spécifique qui se trouve sur le bras de lecture.
En général, les forces d'appui se situent entre 10 mN et 25 mN.
Pour le réglage de la force d'appui, nous vous recommandons de vous orienter à la limite supérieure de la recommandation de réglage du fabricant. Ceci augmente la sécurité de lecture, évite une dépréciation de vos précieux disques et a fait ses preuves au cours de nombreux tests d'écoute.
Vous pouvez vérifier la force d'appui réglée à l'aide de la balance Thorens fournie. Pour ce faire, (enlevez d'abord le disque) posez la balance sur le tapis et déposez l'aiguille avec précaution sur la valeur de la force d'appui. Si la balance reste à l'horizontal, la force d'appui est correctement réglée.
Réglez maintenant la force antiskating à une valeur approchée de celle de la force d'appui. Des tests d'écoute ont montré qu'une force antiskating réduite apporte souvent plusieurs résultats de qualité du son.
Utilisation de la platine
La mise en marche et l'arrêt de la platine s'obtiennent à l'aide de la touche Power (1). Lorsque la platine est sous tension (marche), le logo Thorens situé au centre de la façade avant et une des deux LED d'indication de vitesse de rotation s'allument. Sélectionnez la vitesse de rotation souhaitée à l'aide des touches de sélection de vitesse (4 + 5) et appuyez sur la touche Start (2) pour lancer le moteur. La LED Start s'allume. Vous pouvez sélectionner la vitesse avec le moteur en marche sans avoir besoin de l'arrêter. Un nouvel appui sur la touche Start (2) arrête le moteur et la LED correspondante s'éteint. En remettant l'appareil sous tension, il reprend toujours la dernière vitesse sélectionnée.
REMARQUE: le TD 550 est équipé d'une commande intelligente, la montée en vitesse est réduite de moitié pendant les trois premières secondes après la commutation. Le plateau atteint ainsi plus rapidement sa vitesse de consigne et son lancement est également plus sûr à 45 tr/mn.
Les deux vitesses de rotation ont été réglées en notre usine à l'aide d'un disque stroboscopique de haute précision de 300 Hz. L'électronique moteur intégrée est absolument exempte de dérive et de fluctuation et conserve même après de nombreuses années de service des valeurs de vitesse de rotation exactes. Cependant, si vous souhaitez procéder vous-même au réglage fin de la vitesse de rotation, vous pouvez le faire à l'aide des vis de réglages de précision (11+13) situées à l'arrière de l'appareil, à l'aide d'un tournevis à lame fine. Si vous ne possédez pas de disque de mesure et de stroboscope, nous vous recommandons de conserver le réglage d'usine.
Vous trouverez en figure 1 de la page 8 toutes les informations concernant les éléments de commande et les connecteurs du TD 550.
Procédez comme suit pour écouter un disque :
Ouvrez le capot, ASFz le disque de sa pochette et déposez-le sur le plateau. Utilisez always le tapis de protection en feetre. Pour l'écoute des singles nous avons joint un adaptateur. Avant chaque lecture du disque, nous recommandons d'éliminer la poussière de surface à l'aide d'une brosse à fibres de carbone ou un chiffon antistatique. Deux disques très empoussiérés peuvent être bien repolis par un nettoyage intensif à l'aide d'une machine à laver les disques.
Mettez le moteur en marche et sélectionnez la vitesse adaptée. Déverrouillez le bras de lecture et déplacez-le au-dessus du sillon souhaité. En actionnant le levier du lève-bras, vous pouvez descendre lentement le bras de lecture.
Vous pouvez laisser le capot fermé pendant la lecture du disque. Cependant, cela peut provoquer des distorsions du son, car les ondes sonores générées par les enceintes peuvent exciter la colonne d'air située sous le capot.
IMPORTANT: veillez à soulever lentement le bras de lecture à l'aide du levier, afin d'éviter que le bras ne saute.
La platine n'est pas équipée d'un arrêt automatique de fin de disque. Dès que le sillon de fin de disque est atteint, le bras de lecture doit être levé au-dessus du disque à l'aide du lève-bras et le moteur doit être arrêté.
Maintenance et entretien
Votre platine ne nécessite aucun entretien permanent.
La poussière qui se dépose sur le châssis avec le temps peut être éliminée à l'aide d'un chiffon doux et humide. Remarque : utilisez de préférence une lingette humide pour le nettoyage de lunettes.
Un chiffon sec peut produire des charges électrostatiques indésirables.
Vous devriez remplacer la courroie de précision Thorens tous les deux ans. Si l'appareil n'était pas utilisé pendant une période de temps assez longue, il est recommendé de démonter la courroie, pour éviter son vieillissement prématuré.
En cas d'utilisation fréquente, la poulie devrait être vérifiée et lubrifiée tous les cinq ans.
Problèmes et solutions
Défaut : le plateau ne tourne pas, bien que l'appareil soit sous tension et que le bouton Start ait été actionné.
Causes possibles :
- L'appareil n'est pas raccordé au secteur.
- La prise secteur n'est pas alimentée en tension.
- La courroie n'est pas en bonne position ou est tombée.
- La tension de la courroie n'est pas correcte.
- Le moteur ou l'électronique de commande sont défectueux.
Défaut : irrégularités de la rotation.
Causes possibles :
Palier défectueux - Électronique de commande défectueuse
Défaut : pas de signal sur un ou les deux canaux.
Causes possibles :
- Rupture de liaison entre la platine et l'amplificateur.
- Le sélecteur d'entrée de l'amplificateur n'est pas dans la position correcte ou n'a pas de contact sur un des canaux.
- L'amplificateur n'est pas sous tension.
- L'amplificateur ou les haut-parleurs sont défectueux.
- Les contacts des broches de la cellule ou la fiche ou la prise de raccordement vers l'amplificateur ou les haut-parleurs sont interrompus.
Si le problème subsiste malgré la vérification des causes possibles, veuillez prendre contact avec votre revendeur ou distributeur.
Caractéristiques techniques
Modèle TD 550
Fonctionnement manuel
Entraînement courroie (extérieure)
Moteur AC synchrone à régulation électronique
Commutation électronique
Plateau 12" en aluminium de 6,2 kg
Bras de lecture selon exécution
Antiskating dépendant du bras de lecture
Arrêt automatique
Capacité cable 140 pF
Alimentation bloc secteur externe
230/115 V, 50/60 Hz
Dimensions 532 × 183 × 421 ~mm(L × H × P)
Poids 22,0 kg
Sous réserve de modifications techniques. Fabriqué en Allemagne.
Informations service après-vente
Votre distributeur ou revendeur est à tout moment leur interlocuteur compétent, qui est à votre entière disposition pour toutes questions concernant votre produit Thorens.
Vous pouvez également contacter directement Thorens :
Thorens Export Company S. A. Im Huebel 1, CH-4304 Giebenach, Suisse www.thorens.com, info@thorens.com
Pour les questions de garantie, prenez toujours d'abord contact avec votre revendeur!
Informations complémentaires sur: www.thorens.com
IMPORTANT : veuillez conserver l'emballage, au cas où l'appareil devrait être remballé pour le transport. Aucune garantie de dommages de transport ne peut être acceptée pour un appareil dont l'emballage n'est pas conforme!
Ne jamais transporter le TD 550 sans avoir préalablement monté et serré les vis de sécurité de transport !
