BEDIENUNGSANLEITUNG TD 550 THORENS

EINLEITUNG 6
SICHERHEITSHINWEISE 7
ANSCHLUSSE UND BEDIENELEMENTE 8
MONTAGE UND AUFSTELLUNG 9
ANSCHLUSS DES PLATTENSPIELERS 11
INSTALLATION DES TONARMS 13
INSTALLATION DES TONABNEHMERS 14
EINSTELLUNG DER TONARMHOHE (VTA) 15
FEINJUSTAGE DES TONABNEHMERS 16
AUFLAGE- UND ANTISKATINGKRAFT 17
BETRIEB DES PLATTENSPIELERS 18
WARTUNG UND PFLEGE 20
TECHNISCHE DATEN 21
PROBLEMBEHANDLUNG 22
SERVICEINFORMATIONEN 23

Table of Contents

INTRODUCTION 25
HINTS FOR SAFETY AND PRECAUTION 26
CONNECTIONS AND OPERATIONAL ELEMENTS 27
MOUNTING AND SET-UP 28
CONNECTING THE RECORD PLAYER 30
MOUNTING THE TONEARM 32
MOUNTING THE PICKUP CARTRIDGE 33
ADJUSTING TONEARM HEIGHT (VTA) 34
ALIGNMENT OF PICKUP CARTRIDGE 35
ADJUSTING TRACKING FORCE AND BIAS 36
OPERATION 37
MAINTENANCE AND CARE 39
TROUBLESHOOTING 40
TECHNICAL SPECIFICATIONS 41
SERVICE INFORMATION 42

Table des matieres

INTRODUCTION 44
CONSIGNES DE SECURITE 45
RACCORDEMENTS ET COMMANDES 46
MONTAGE ET INSTALLATION 47
RACCORDEMENT DE LA PLATINE 49
INSTALLATION DU BRAS DE LECTURE 51
INSTALLATION DE LA CELLULE DE LECTURE 52
REGLAGE DE LA HAUTEUR DU BRAS (VTA) 53
REGLAGE PRECIS DE LA CELLULE 54
FORCE D'APPUI ET ANTISKATING 55
UTILISATION DE LA PLATINE 56
MAINTENANCE ET ENTRETIEN 58
CHARACTERISTIQUES TECHNIQUES 59
PROBLEMES ET SOLUTIONS 60
INFORMATIONS SERVICE APRES-VENTE 61

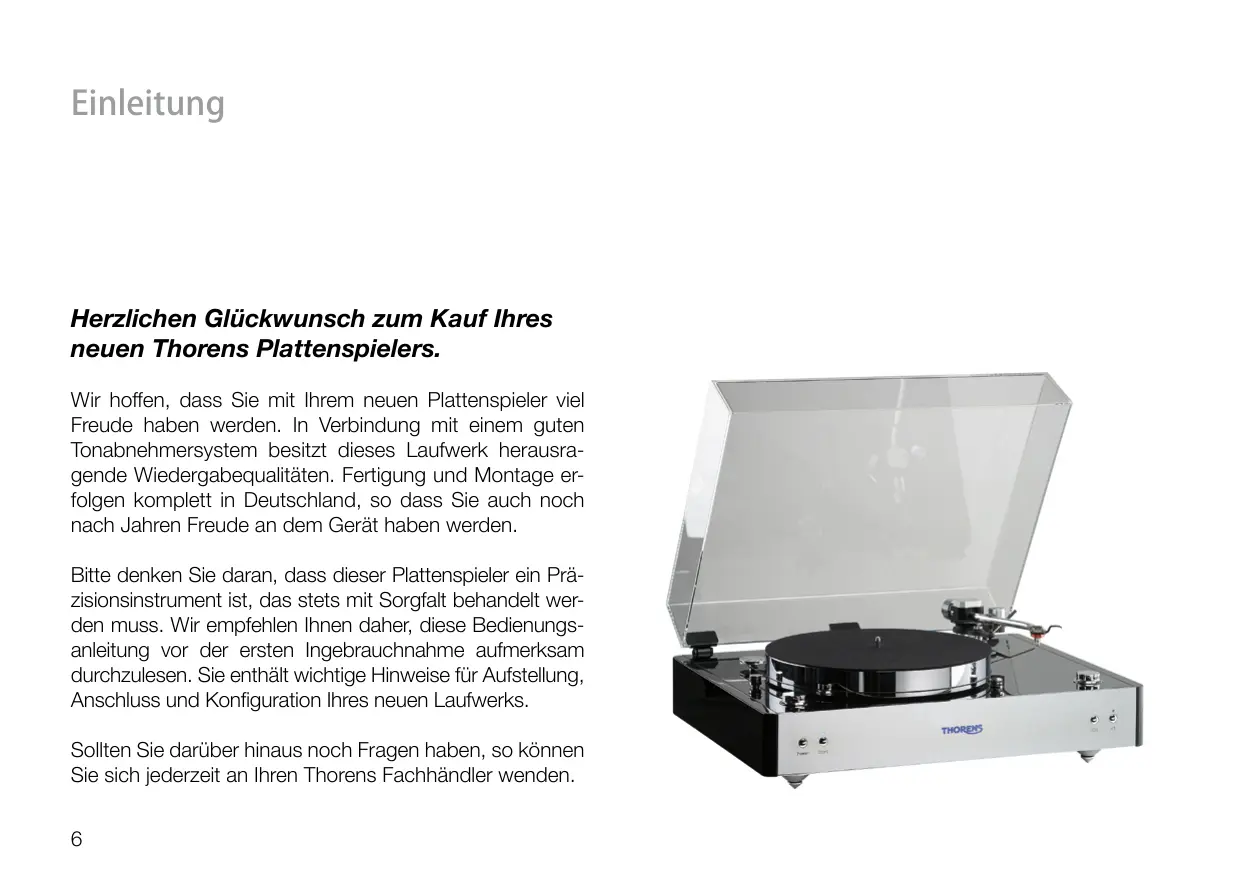

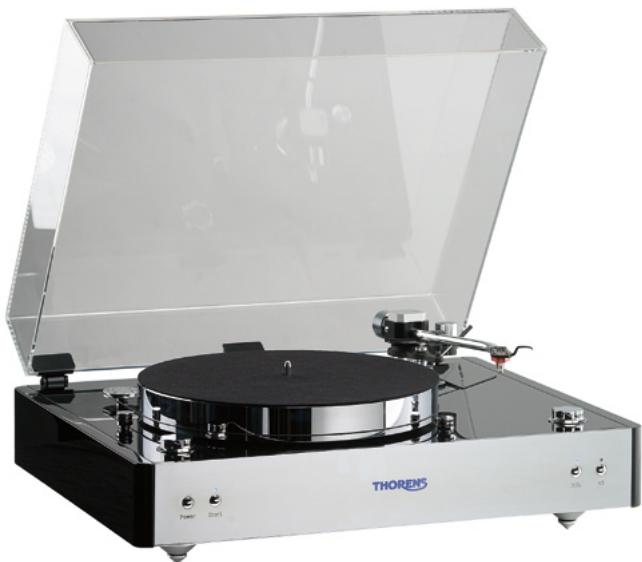

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Thorens Plattenspielers.

Wir hoffen, dass Sie mit Ihr dem neuen Plattenspieler viel Freude haben werden. In Verbindung mit einem eigenen Tonabnehmersystem besitzt diese Laufwerk Herausragende Wiedergabequalitäten. Fertigung und Montage erfolgen komplett in Deutschland, so dass Sie auch noch nach Jahren Freude an dem Gerät haben werden.

Bitte denken Sie daran, dass dieser Plattenspieler ein Präzisionsinstrument ist, das stets mit Sorgfalt behandelt werden muss. Wir empfehlen Ohnen davon, diese Bedienungs-anleitung vor der ersten Ingebrauchnahme aufmerksam durchzULEsen. Sie enthalt wichtige Hinweise für Aufstellung, Anschluss und Konfiguration Ihres neuen Laufwerks.

Sollten Sie darüber hinaus noch Fragen haben, so konnen Sie sich jederzeit an ihren Thorens Fachhändler wenden.

Sicherheitshinweise

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME AUFMERKSAM LESEN!

VORSICHT

Um einen elektrischen Schlag zu vermeiden, damit das Gehäuse des Netzteils nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.

WARNING

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unter weisenden Pfeil im gemeinschaften Drieck warn't vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen Dreiecs macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

Dieses Elektronikprodukt entspricht den gultigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

2002/95/EC (RoHS) konform.

WICHTIG:ENTSORGUNGVON ELEKTROGERATEN DURING VERBRAUCHER IN PRIVATEHAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass这点es Produkt nicht zusammen mit dem Restmull entsorgt werden darf. Es obliegt darauf ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyclen ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trag zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recyceilt werden, die keine Gefährdurchung für die Gesundheit von Menschen und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyclen abgeben konnen, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dört, wo Sie das Gerät erworben haben.

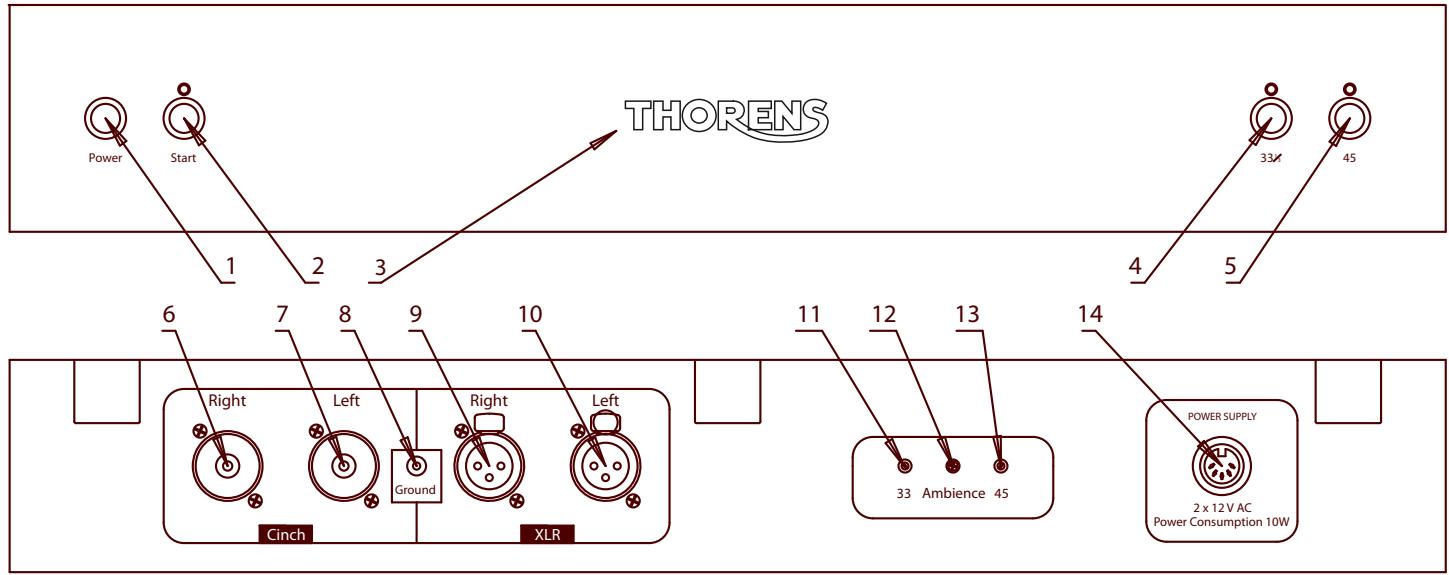

Anschlüsse und Bedienelemente

Abbildung 1

(1) Ein/Aus-Schalter
(2) Start-Schalter mit Anzeige-LED
(3) Hinterleuchtetes Thorens-Logo als Betriebsanzeige
(4) Geschwindigkeitswahlschalter 33 1/3 U/min.
(5) Geschwindigkeitswahlschalter 45 U/min.
(6) Cinch-Ausgangsbuchse rechts
(7) Cinch-Ausgangsbuchse links

(8) Erdungsanschlussbuchse
(9) XLR-Ausgangsbuchse, rechter Kanal
(10) XLR-Ausgangsbuchse, linker Kanal
(11) Geschwindigkeitsfeineinstellung 33 1/3
(12) Einstellung Leuchtstärke Display/LED
(13) Geschwindigkeitsfeineinstellung 45
(14) Spanningsversorgungsbuchse

Es gilt folgende Anschlussbelegung bei den symmetrischen XLR-Buchsen: (1) Masse, (2) Plus, (3) Minus

Montage und Aufstellung

Nehmen Sie das Gerät und die mitgelieferten Einzelteile vorsichtig aus der Verpackung.

Lieferumfang: 1 × Chassis (mit/ohne Tonarm)

1 x Thorens Antriebsriemen
1 x Plattenteller
1 x Filzmatte
1 x Netzteil mit Netzkabel
1 x Erdungskabel
1 x Cinchkabel
1 x Staubschutzhaube aus Plexiglas
1 x Wasserwaage (Libelle)
1 x Tonarmwaage
1 x Inbusschlüssel SW3
3 x Subchassiseinstellschraube
1 x Adapter für 17cm-Schallplatten

Bitte beachten Sie zur Montage des Plattenspielers unbedingt die nachfolgenden Hinweise.

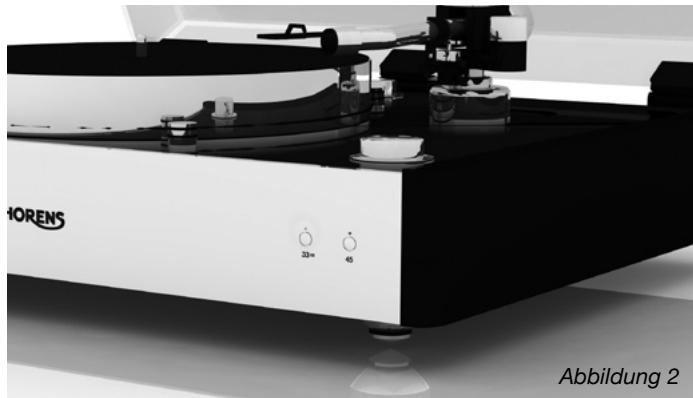

Stellen Sie die Zarge des TD 550 auf einer waagrechten Unterlage möglichst nah bei Ihr dem Veränder auf. Prufen Sie den waagrechten Stand mit der beiliegenden Libelle. Mit Hilfe der drei großen Einstellschrauben (Abb. 2) auf der Oberseite des Chassis konnen die Fuß in der Höhe angepasst werden.

Entfernen Sie nun die ab Werk eingedrehten Transportsicherungsschrauben, so dass das Subchassis frei schwin-gen kann. Bewahren Sie diese unbedingt auf. WICHTIG:itte transportieren Sie ihren TD 550 immer nur mit eingedrehten Transportsicherungsschrauben.

Setzen Sie nun den Plattenteller vorsichtig in das Lager ein. Wenden Sie hierzu keinesfalls Gewalt an, sondern lessen Sie den Teller langsam ins Lager gleiten. Durch die gehärte Achse könnte sonst die Lagerbuchse zerstört werden.

Wenn der Teller sitzt, drehen Sieihn an und prüfen Sie die Leichtgangigkeit des Lagers. Nehmen Sie jetzt den Riemen aus der Verpackung und legen Sieihn um den Teller und die links hinten platzierte Motor-Riemenschibe. Achten Sie auf den korrekten Sitz des Riemens.

Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen, Motor-Riemenscheibe und der Außenfläche des Plattentellers. Falls notwendig, können Sie diese Teile mit einem in reinem Alkohol getränkten, nicht fasernden Tuch oder Lappen reinigen.

Legen Sie die Filzmatte auf den Teller. Die Filzmatte ist weich, aber rutschhemmend und bewahrt ihre Schallplatten vor Abnutzung während des Abspielvorgangs. Soltte die Matte aufgrund statischer Aufladung an der Platte halten bleiben, so entfernen Sieitte die Ladungen vor dem Abspielen mit einer geerdeten Karbonfaserbürste oder waschen Sie die Platten regelmäßig.

Nehmen Sie jetzt die drei Subchassiseinstellschrauben aus der Verpackung und setzen Sie diese in die vorgesehenen Öffnungen ein (Abb. 2). Aus klanglichen Gründen konnen die Schrauben nicht fest fixiert sein.

Prüfen Sie nun mit der beiliegenden Libelle, ob auch das Subchassis waagrecht stehen. Falls erforderlich konnen Sie diesen mittels der drei Subchassiseinstellschrauben in die Waagrechte bringen. Bei Verwendung eines sehr schweren Plattenbeschwerers sollen den Sielen eben-falls jetzt auflegen und mit den drei Einstellschrauben das Absinken des Subchassis wieder ausgleichen. Das Subchassis muss nun frei schwingen konnen und sollte exakt bündig zu der Zargenoberfläche sein.

Anschluss des Plattenspielers

Stecken Sie das Ausgangskabel des Netzteils in die Spannungsvorsorgungsbuchse auf der Rückseite des TD 550 (14). Verbinden Sie anschließend mithilfe des beiliegenden Netzkabels den Netzteileingang mit einer Netzsteckdose.

ACHTUNG: Versuchen Sie niemals 230 V direkt in die Versorgungsbuchse einzuspeisen. Dies führt zur vollständigen Zerstörung der Elektronik.

Drücken Sie jetzt Power (1). Der blau hinterleuchtete Thorens-Schriftzug (3) in der Mitte der Frontblende und eine der beiden Geschwindigkeitsanzeige-LEDs leuchten auf.

Die Helligkeit des Thorens-Schriftzugs und der LEDs können Sie auf der Rückseite des Geräts an der Stellschraube Ambience (12) mit Hilfe eines kleinen Schlitzschraubendrehers einstehen.

Stecken Sie nun das beiliegende oder ein von Ihnen ausgewähltes Cinch- oder XLR-Kabel in die Signalausgangsbuchsen auf der Rückseite des TD 550.

Verbinden Sie diese mit dem Phonoeingang Ihres Verständerkers. Der TD 550 besitzt sowohl symmetrische XLR-Buchsen (9 + 10) als asymmetrische Cinchbuchsen (6 + 7) .

Achtung: Alle Schallplatten sind gemäß der RIAA-Vorschrift verzerrt aufgenommen und benötigen immer einen speziellen Phonoeingang am Veränder, der die RIAA-Entzurrung und die entsprechende Verstärkung der Plattenspielersignale vornimmt. Das Verbinden des TD 550 mit einem Hochpegeleingang am Veränder hat eine leise, verzerrte Wiedergabe zur Folge.

Wenn Sie einen Phonovorverstärker mit symmetrischem Eingang besitzen, sollen den Sie die hochwertigere symmetrische Anschlussmäßigkeit nutzen. Soltte Ihr Verstärker keinen Phonoeingang oder nur einen minderer Qualität besitzen, empfehlen wir Ihnen den Phonovorverstärker Thorens TEP 302, den Sie durch DIL-Schalter auf jedem beliebige Tonabnehmersystem einstehen können.

Drücken Sie nun noch die Abdeckhaube vorsichtig in die Scharniere. Prüfen Sie die Schwenkbarkeit.

Verbinden Sie den Erdungsanschluss des TD 550 (8) mithilfe des beiliegenden Erdungskabels mit dem Erdungsanschluss Ihr's Verständern oder eines beliebigen Eingangs.

Achten Sie bei der Aufstellung Ihres neuen Plattenspielers darauf, einen Mindestabstand zu anderen elektronischen Geräten (z.B. Verträger, Receiver oder CD-Spieler) einzuhalten, da es sonst zu magnetischen Einstrahlungen auf das Tonabnehmersystem kommt kann, welche sich durch Brummstörungen in der Wiedergabe äußern.

Magnetische Störungen kann man leicht ermitteln und beseitigen, indem man Aufstellung und Position der Geräte zueinander verändert.

Thorens Plattenspieler sind relativ unempfindlich gegenüber Erschütterungen. Dennoch stellen diese ein generlles Problem bei der Plattenwiedergabe mit hochwertigen Tonabnehmern dar. Wahlen Sie deshalb ein möglichst stables Möbelstück zur Aufstellung und vermeiden Sie die Höhe zu Lautsprechern.

Leider reicht dies in älteren Häusern mit Holzbalkendecken bisweilen nicht aus. In der Regel hilft hier allerdings die Aufstellung des Plattenspielers auf einer Konsole, die mit geeigneten Konsolenträgern an einer tragenden Zimmerwand befestigt wird.

Installation des Tonarms

Der TD 550 wird in der BC-Version ohne Tonarm gefeliefert. Sie können einen Tonarm auf der Montageplatte montieren. Der TD 550 ist für Tonarme von 9" bis 12" geeignet. Sollten hierbei Probleme auftreten, wenden Sie sichitte an ihren Fachhändler oder Vertrieb.

Um die Signalkabel aus dem Gerät einfach Herausführren zu konnen, befindet sich auf der Unterseite des TD 550 eine Klappe, die Sie entfernen und das Signalkabel durchziehen konnen. Selfverständlich konnen Sie auch eine Öffnung für das Kabel in diese Klappe bohren und die Klappe anschließend wieder befestigen.

Wenn Sie ihren TD 550 bereits mit Tonarm bestellt haben, ist dieser bereits montiert und die von dem jeweiligen Hersteller mitgelieferten Bedienungsanleitungen sowie Montage- und Justagehilfen sind in der Verpackung beigelegt. Die Signalkabel werden dann nicht aus der Klappe herausgeführrt sondern sind mit den Anschlussbuchsen verbunden.

Wenn Sie ihren TD 550 mit Tonarm und Tonabnehmersystem bestellt haben, wurden diese bereits bei uns im Werk perfect montiert und justiert. In thisem Fall konnen Sie die folgenden Kapitel überspringen.

Installation des Tonabnehmers

Installieren und konfigurieren Sie Ihr Tonabnehmersystem entsprechend der Montageanleitung des Herstellers undnehmen Sie alle notwendigen Einstellungen vor.

Im Folgenden erhalten Sie einige allgemeine Hinweise zur Installation und Konfiguration. Halten Sie sich im Zweifel immer an die Anleitung des jeweiligen Herstellers.

Montieren Sie den Tonabnehmer in die damit vorgesehen Bohrungen des Tonabnehmerkopfs. Belassen Sie darauf den Nadelschutz – wenn möglich – auf dem Tonabnehmer, um Beschäftigungen der Abtastnadel zu vermeiden.

An den werkseitig verfügbaren Tonarmen konnen Tonabnehmersysteme mit einem standardisierten Abstand der Befestigungslöcher von 12,5mm (1/2") montiert werden.

Die vier farblich gekennzeichneten Anschlusslitzen werden auf die entsprechenden Anschluss-Stifte (identische Farbe) des Tonabnehmersystems geschoben.

R rechter Kanal, rot (Signal)
G rechter Kanal, grün (Masse)
L linker Kanal,weiB (Signal)
G linker Kanal, blau (Masse)

Ziehen Sie die Montageschuhe zunachst nur lose ab. Die Feinjustage des Tonabnehmers erfolgt nach der Einstellung von Tonarmhöhe, Kröpfungswinkel und Überhang.

Hinweis: Bei Grado Tonabnehmern sollen den mitgelieferten Schrauben von unter durch den Tonabnehmer geführt werden und die Mutter oben auf das Headshell geschraubt werden, da sie am Systemkorper nur schwer zu verwenden sind.

Einstellung der TonarmHOe (VTA)

Wenn Ihr TD 550 bereits ab Werk mit einem Tonabnehmersystem ausgestattet wurde, so entfällt die folgende Einstellung.

Die VTA-Einstellung erfolgt bei allen Tonarmen auf entsprechliche Weise. Für Arme, die keine VTA-Einstellmöglichkeit bieten (z.B. Rega), können Sie von uns eine spezielle VTA-Spannschraube beziehen.

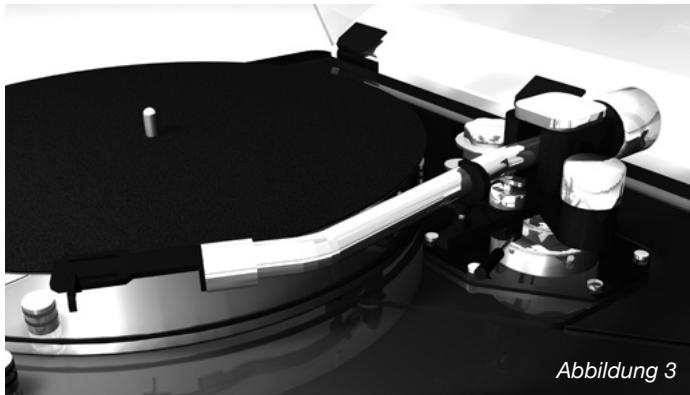

ACHTUNG: Gehen Sie im Folgenden extrem vorsichtig vor, da jeder Fehler die Abtastnadel des Tonabnehmers zerstoren kann!

Achten Sie darauf, dass der Tonarm vollständig montiert ist. Entfernen Sie vorsichtig den Nadelschutz. Legen Sie nun eine Schallplatte auf und senken Sie die Abtastnadel vorsichtig ab. Das Tonarmrohr solte beim Aufsetzen der Nadel parallel zur Plattenoberfläche stehen. Ist dies nicht der Fall, so muss die Tonarmhöhe mittels VTA justiert werden.

VTA bedeutet Vertical Tracking Adjustment. Dieses System ermöglich es, den Tonarm auf die Höhe des jeweiligen Tonabnehmers einzustellen.

Feinjustage des Tonabnehmers

Nur bei einer genauen Justage des Tonabnehmersystems kommt die hervorragenden Klangeigenschaften dieser Laufwerks voll zur Geltung. Sollten Sie hierbei Probleme haben, so hilft Ihr Fahrhandler keinere weiter.

ACHTUNG: Bei der Feinjustage des Tonabnehmers ist große Sorgfalt geboten, damit weder Abtastnadel noch die empfindliche Feinmechanik des Tonarms beschädigt werden. Sollten Sie hierin keinerlei Erfahrung haben, so empfehlen wir Ihnen, dies einem Fachmann zu überlassen. Falsch eingestellte Tonabnehmersysteme konnen zu starkem Klangverlust bis hin zu Schäden an der Schallplatte führen!

Azimut: Dies ist der Winkel zwischen Nadelträger und Schallplattenrille. Er sollte 90^ betragen (hiervon ausgenommen sind Systeme, deren Nadel absichtlich schief eingebaut ist).

Kröpfungswinkel: Der Kröpfungswinkel ist der Winkel zwischen der Längsachse des Tonabnehmers und der Tonarmachse. Bei allen Drehpunktarmen (wie z.B. den Thorens Tonarmen) liegen die optimalen Werte zwischen 21^ und 24^ . Wir empfehlen einen Kröpfungswinkel von 23^ einzustellen.

Überhang: Der Überhang ist die Strecke, welche die Tonabnehmernadel über die Plattentellermitte hinausragt. Der Überhang sollte je nach Tonarmlänge auf Werte zwischen 19 mm und 12 mm eingestellt werden. Entnehmer Sie die entsprechenden Angaben hierzu der Montageanleitung Ihres Tonarms.

Für die Einstellungen benötigen Sie spezielle Schablonen, die im Fachhandel erhältlich sind. Fixieren Sie nach erfolgter Montage das Tonabnehmersystem durch die mitgelieferten Schrauben.

Einstellung von Auflage- und Antiskatingkraft

Sowohl Auflage- als auch Antiskatingkraft,müssen entsprechend den Herstellerangaben oder nach eigenen Erfahrungswerten eingestellt werden. Gehen Sie hierzu folgendermaBen vor:

Stellen Sie die Antiskatingkraft an Ihr dem Tonarm auf „0" (die Einstellung der Antiskatingkraft entnehmer Sieitte der Bedienungsanleitung Ihres Tonarms). Entfernen Sie den Nadelschutz und schwenken Sie den Tonarm über die Schallplatte bei noch angehobenem Lift. Senken Sie den Lift ab und bringen Sie den Tonarm durch Drehen des Ge-gengewichts in die Waagrechte. Dies ist die Nullstellung: jetzt wirkt keine Auflage Kraft auf das Tonabnehmersystem. Schwenken Sie den Arm zurück, verriegeln Sieihn, und stellen Sie die empfohlene Auflage Kraft ein. Hierzu muss je nach Tonarm entweder das Gegengewicht verdrecht bzw. verschoben werden oder es befindet sich eine spezielle Einstellschaube am Tonarm.

Im Allgemeinen sind Auflagekräfte zwischen 10 mN und 25 mN gebrächlich.

Wir empfehlen Ihnen, sich bei der Einstellung der Auflagekraft an der oberen Grenze der Herstellerempfehlung zu orientieren. Dies erhöht die Abtastsicherheit, verhinderte eine Beschädigung ihrer wertvollen Schallplatten und hat sich in vielfahren Hörtests bewiesen.

Mithilfe der beigelegten Thorens-Tonarmwaage konnen Sie das eingestellte Gewicht überprüfen. Legen Sie die Waage dazu auf die Filzmatte (Schallplatte vorher entfern), und senken Sie die Nadel vorsichtig auf den Auflage-graftwert ab. Bleibt die Waage damit horizontal, ist die Auflagegraft korrekt eingestellt.

Stellen Sie nun die Antiskatingkraft auf annahernd denselben Wert wie die Auflagekraft ein. Hörtests haben gezeigt, dass eine geringere Antiskatingkraft oft zu klanglich betteren Resultaten führt.

Betrieb des Plattenspielers

Durch Drücken der Power-Taste (1) wird der Plattenspieler ein- bzw. ausgeschelt. Ist der Plattenspieler eingeschaltet so leuchtet der Thorens-Schriftzug in der Mitte der Frontblende und eine der beiden Geschwindigkeitsanzeige-LEDs. Wahlen Sie mithilfe der Geschwindigkeitsauswahltasten (4 + 5) die passende Geschwindigkeit und drücken Sie die Start-Taste (2), um den Motor zu starten. Die Start LED leuchtet auf. Sie konnen bei laufendem Motor zwischen den Geschwindigkeiten umschalten, ohne den Motor vorher stoppen zu müssen. Durch erneutes Drücken der Start-Taste (2) stoppt der Motor und die entsprechende LED erlischt. Beim Wiedereinschalten wird stets die zuletzt vorgewählte Geschwindigkeitseinstellung aufgerufen.

HINWEIS: Der TD 550 besitzt eine intelligente Steuerung, die die Anlaufgeschwindigkeit in den ersten drei Sekunden nach Einschalten halbiert. Dadurch erreicht der Plattenteller Schneller seine Solldrehzahl und lauft auch bei 45 U/min sicher an.

Beide Geschwindigkeiten wurden in unserem Werk mit Hilfe einer hochgenauen 300-Hz-Stroboskopscheibe exakt eingestellt. Die eingebaute Motorelektronik ist absolut drift- und schwankungsfrei und bleibt über vielse Jahre hinweg auf dem exakten Geschwindigkeitswert. Sollten Sie dennoch die Geschwindigkeitsfeinjustage selbst vornehmen wollen, so konnen Sie dies uber die auf der Geräterückseite eingebauten Feinjustageschrauben (11+13) mit einem feinen Schlitzschraubendreher tun. Sollten Sie hierzu keine Messsscheibe und Stroboskop haben, empfehlen wir Ihnen die Werkseinstellung beizubehalten.

Eine Erklärung aller Bedienelemente und Anschlusses des TD 550 finden Sie in Abbildung 1 auf Seite 8.

Gehen Sie wie folgt vor, um eine Schallplatte abzuspielen:

Öffnen Sie die Haube, behmen Sie die Schallplatte aus der Hülle, und legen Sie sie auf den Plattenteller. Spieler Sie ihre Platten nie ohne die schützende Filzmatte ab. Für Singles haben wir einen Single-Adapter beigelegt. Vor jedem Abspielvorgang empfehlen wir, den Oberflächenstaub auf der Platte mit Hilfe einer Kohlefaserbürste oder einem Antistatiktuch zu entfernen. Alte, stark verstaubte Platten können durch eine Intensivreinigung mit einer Schallplattenwaschmaschine wieder stark aufpoliert werden.

Schalten Sie den Motor ein und wahlen Sie die passende Geschwindigkeit. Entriegeln Sie den Tonarm, und schwenken Sieihn nach innen über die gewünschte Rille. Durch Betätigten des Tonarmlifthelbs konnen Sie den Tonarm nun langsam absenken.

Beim Abspielbetrieb konnen Sie die Haube abgesenkt las- ten. Jedoch konnen hierdurch Klangverfallschungen au-treten, da der von den Laufsprecherboxen abgestrahlte Schall die Luftsaule unter der Haube anregt.

WICTIG: Achten Sie beim Anheiten des Tonarms mit dem Lift daraufuf, dass Sie den Lifthebel langsam betätigten, damit der Tonarm nicht springt.

Der Plattenspieler besitz keine automatische Endabschaltung. Sobald die Auslaufrille erreicht ist, muss der Tonarm mittels Handlift von der Platte gehoben und der Motor abgeschaltet werden.

Wartung und Pflege

Ihr Plattenspieler benötigt keinerlei ständige Wartung.

Staub, der sich im Laufe der Zeit auf dem Chassis absetzt, kann mit einem weichen und feuchten Tuch entfernt werden. Hinweis: Verwenden Sie zur Reinigung am besten ein feuchtes Brillenputztuch.

Ein trockenes Tuch kann unerwänschte elektrostatische Aufladungen verursachen.

Den Thorens Prázisionsriemen sollen Sie alle 2 Jahre ersetzen. Soltte das Gerät über langere Zeit nicht in Betrieb sein, so empfeht es sich, den Riemen zu demontieren, um einer vorzeitigen Alterung vorzubeugen.

Bei sehr*häufigem Gebrauch sollte das Lager nach 5 Jahren überprüft und dessen Schmierung erneuert werden.

Problembehandlung

Fehler: Der Plattenteller dreht sich nicht, obwohl das Gerät eingeschaltet ist und der Startknopf betätig wurde.

Mögliche Ursachen:

• Das Gerät ist nicht am Netz angeschlossen.
  Die Steckdose führte keine Netzspannung.
• Der Riemen ist nicht richtig aufgelegt oder abgefallen.
  Die Riemenspannung ist falsch.
• Motor oder Steuerelektronik sind defekt

Fehler: Kein Signal auf einem oder beiden Kanälen.

Mögliche Ursachen:

• Die Verbindung zwischen Plattenspieler und Veränderer ist unterbrochen.
• Der Eingangswahlschalter des Verständrkers ist in einer falschen Position bzw. hat auf einem Kanal keinen Kontakt
• Der Veränderer ist nicht eingeschaltet.
• Verständiger oder Laufsprecher sind defekt.
• Die Kontakte der Tonabnehmerstiffe oder der Anschlussstecker bzw. -buchsen zum Veränderer oder zu den Lautsprechern sind unterbrochen.

Fehler: Es treten Gleichlaufschwankungen auf.

Mögliche Ursachen:

Lager defekt
- Steuerelektronik defekt

Sollte das ProblemTOTz Prufung der möglichen Ursachen weiterhinvorhanden sein,sokontaktierenSieitteHren Thorens Fachhändler oder Vertrieb.

Technische Daten

Modell TD 550

Funktion manuell

Antriebssystem Riemenantrieb (außenliegend)

Motor elektronisch geregelter AC-Synchronmotor

Geschwindigkeiten 331/45 U/min

Umschaltung elektronisch

Plattenteller 12" Aluminiumteller mit 6,2 kg

Tonarm je nach Ausführung

Anti-Skating abhängig vom Tonarm

Endabschaltung

Kabelkapazität 140 pF

Stromversorgung externes Netzteil

230/115 V, 50/60 Hz

Abmessungen 532× 183× 421mm (B× H× T)

Gewicht 22,0 kg

Technische Änderungen vorbehalten. Hergestellt in Deutschland.

Serviceinformationen

Ihr Fachhändler oder Vertrieb sind jederzeit kompetente Ansprechpartner, die Ihnen bei sümttlichen Fragen rund um Ihr Thorens Produkt nice zur Verfugung stehen.

Sie konnen Thorens auch direkt kontaktieren:

Thorens Export Company AG
Im Huebel 1, CH-4304 Giebenach, Schweiz
www.thorens.com, [e-mail]

Bitte kontaktieren Sie im Garantiefall immer zuerst ihren Fachhändler oder Vertrieb!

Weitere Informationen unter: www.thorens.com/de

WICHTIg:itte bewahren Sie die Verpackung auf,falls das Gerät einmal zum Transport verpackt werden muss. Für Transportschäden durch unsachgemäße Verpackung wird keine Haftung übernommen!

Transportieren Sie den TD 550 niemals ohne die Transportsicherungsschrauben!
