Intitulé	Détails
Type de produit	Projecteur portable
Résolution	854 x 480 pixels (WVGA)
Luminosité	100 lumens
Technologie d'affichage	DLP (Digital Light Processing)
Alimentation électrique	Adaptateur secteur ou batterie rechargeable
Type de batterie	Batterie lithium-ion
Autonomie de la batterie	Environ 2 heures
Dimensions approximatives	12 x 6 x 3 cm
Poids	300 grammes
Connectivité	HDMI, USB, AV
Compatibilités	Compatible avec smartphones, tablettes, ordinateurs portables
Fonctions principales	Projection d'images et de vidéos, lecture multimédia
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'eau, éviter les chocs violents
Informations générales	Idéal pour les présentations en déplacement et le divertissement à domicile

FOIRE AUX QUESTIONS - PICO PROJECTOR AIPTEK

Comment connecter mon AIPTEK PICO PROJECTOR à mon smartphone ?

Pour connecter votre AIPTEK PICO PROJECTOR à votre smartphone, utilisez un câble HDMI ou un adaptateur compatible avec votre appareil. Assurez-vous que le projecteur est en mode HDMI et que votre smartphone est configuré pour envoyer le signal vidéo.

Mon projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une source d'alimentation et que le câble d'alimentation fonctionne. Si le problème persiste, essayez de laisser le projecteur débranché pendant quelques minutes avant de le rebrancher.

La qualité de l'image est floue, comment l'améliorer ?

Assurez-vous que le projecteur est correctement mis au point. Utilisez la molette de mise au point située sur le projecteur pour ajuster l'image. Vérifiez également la distance entre le projecteur et l'écran, elle doit être adaptée aux spécifications du modèle.

Comment changer la langue du menu sur le projecteur ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' de la télécommande. Dans les paramètres, recherchez l'option 'Langue' et sélectionnez la langue souhaitée.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur est réglé et que le mode de sortie audio est correct. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont correctement connectés.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Pour réinitialiser le projecteur, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela restaurera tous les paramètres d'usine.

Le projecteur surchauffe, que dois-je faire ?

Assurez-vous que le projecteur est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets. Éteignez-le et laissez-le refroidir avant de le rallumer.

Comment mettre à jour le firmware du projecteur ?

Visitez le site officiel d'AIPTEK pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via une clé USB ou une connexion réseau.

MODE D'EMPLOI PICO PROJECTOR AIPTEK

Cher utiliseur, nous vous remercions pour I'achat de ce produit. Beaucoup d'investissements en temps et en efforts ont eté réalisés pour son développement, et nous espèrons qu'il nous procurera des années de bons et loyaux services.

Notice de sécurité:

1. Ne pas faire tomber, percer ou démonter l'appareil; sinon, la garantie est annulée.
2. Eviter tout contact avec l'eau, et ayez les mains sèches lorsque vous l'utilise.
3. Ne pas exposer l'apparéil à de haute Températures, ne pas la laisser directement sous le soleil. Vous risquè sinon de l'endommager.
4. Utiliser l'appareil avec soin. Eviter d'appuyer trop fort sur le corps de l'appareil.
5. Pour votre propre sécurité, éviter d'utiliser l'appareil pendant une tempête ou un orage.
6. Eviter d'utiliser des piles de différentes marques ou de différents types en même temps. Cela risque de causer des dommages importants.
7. Sortir les piles lorsque I'appareil reste inutilisée pendant longtemps, car des piles qui se détiennent risquent d'empecher le bon fonctionnement de l'apparéil.
8. Sortir les piles si vous constatze qu'elles fuient ou qu'elles se déforment.
9. Utiliser exclusivement les accessoires fournis par le fabricant.
10. Gardner l'appareil hors de portée des enfants.
11. Risque d'explosion en cas d'utilisation de batterie de type incorrect.
12. Disposez les batteries utilisées conformément aux instructions données dans le manuel.

Table des matieres

Pour commencer 1

Composants du projecteur Pico. 1

Comprendre les voyants LED 2

Installation de la batterie 2

Chargement de la batterie 2

Insertion d'une carte mémoire (optionnel) 3

Allumer/eteindrevoireprojecteurPico. 3

Réglage de la mise au point 3

Fonctions et opérations 4

Introduction au menu principal 4

Configuration de la langue 4

Vérification de la mémoire 5

Lecture video 6

Lecture d'images fixes 7

Ajouter de la musique MP3 à la lecture de photos 7

Lecture de la musique 8

Répéter la lecture video, image fixe ou musique 8

Lecture de fichiers avec d'autres péripériques 9

Opération du menu 11

Eléments du menu en mode Paramètres 11

Gestion des fichiers de la mémoire intégrée ou de la carte mémoire depuis le PC 12

Télécommande 13

Indicateur d'autonomie de la batterie 13

Spécifications 14

Pour commencer

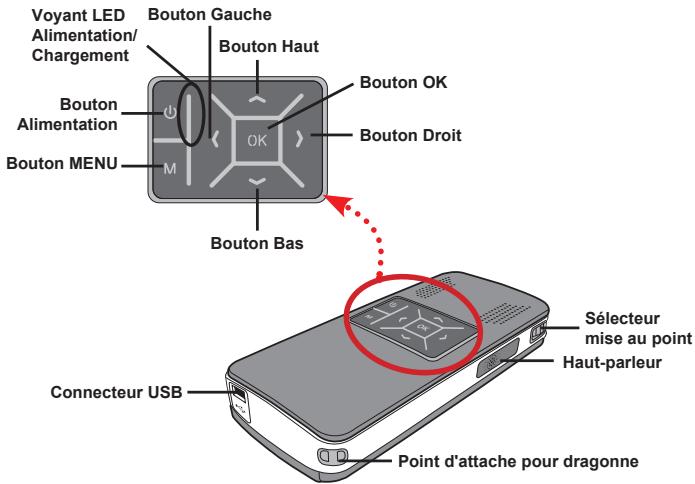

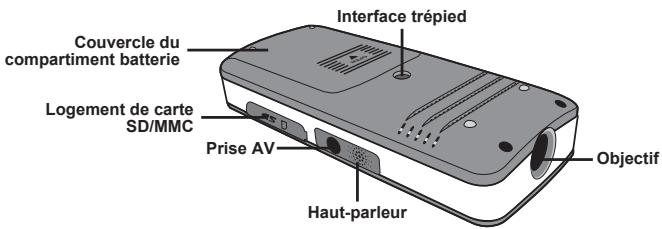

Composants du projecteur Pico

Comprendre les voyants LED

Levoyant LED d'alimentation s'allume en orange quand le projecteur est chargé.

Le voyant LED d'alimentation s allume en vert une fois que I'adaptateur d'alimentation AC est connecté en modeaille ou en mode chargement terminé.

Si tous les voyants LED sont allumés, le projecteur est en mode opération.

Installation de la batterie

1. Ouvrez le couvercle du compartment bacterie.
2. Placez la batterie Li-Ion fournie dans le compartment. Remarquez que les contacts métalliques doivent être alignés avec les contacts dans le compartment.
3. Une fois que la batterie est correctement installée, remettez le couvercle du compartment batterie.

Chargement de la batterie

Veuillez charger la batterie pendant au moins 8 heures avant la première utilisation.

1. Connectez le cable.

Connectez l'extrémité de l'adaptateur AC fourni au port USB du projeteur Pico et l'autre extrémité à la prise électrique murale.

OU

Connectez l'autre extrémité du cable USB fourni au port USB du projecteur Pico et l'autre extrémité à un PC alimenté. Assurez-vous que le projecteur Pico est éteint.

1. Le voyant lumineux LED devient orange et le changement commence.
2. Si le chargement est interrompu ou si la batterie est complètement chargée, le voyant LED de chargement deviendra vert.

Lors de l'utilisation d'un PC pour charger la batterie, n'allumez pas le projecteur Pico, ou le chargement s'arrête.

- Insertion d'une carte mémoire (optionnel)

Pour insérer une carte mémoire, procédez comme suit:

(1) Ouvrez le couvercle du compartment de carte SD.
(2) Poussez doucement la carte comme indiqué jusqu'à ce que la carte touche le fond du logement.

Pour-retirer la carte mémoire, appuyez doument dessus et elle sortira. Puis sortze la carte du logement.

Allumer/eteindre votre projecteur Pico

Appuyez et maintainez appuyé le bouton Alimentation pendant 4 secondes pour allumer le projeteur Pico.

Pour eteindre le projecteur Pico, appuyez et maintenez appuyé le bouton Alimentation pendant 2 secondes.

Réglage de la mise au point

Veuillez régler le Sélecteur de mise au point pour obtenir une touteADFACHAGEpendant l'utilisation.

Fonctions et opérations

Introduction au menu principal

Après avoir allumé le projecteur Pico, vous verrez d'abord l'écran « Bienvenue » puis le menu principal comme ci-dessous.

• Paramètres: Cette fonction permet aux utilisateurs de configurer des paramètres de préférence comme Langue, Luminosité, Contraste, Saturation, Eteindre auto et Bip sonore.
• Video: Cette fonction permet aux utilisateurs de selectionner le fjichier video à projeter sur l'écran.
• Image: Cette fonction permet aux utilisateurs de selectionner le filchier image JPEG à projeter sur l'écran.
• Musique: Cette fonction permet aux utilisateurs de selectionner les fichiers MP3 à dire avec le projecteur.
• Mémoire: Cette fonction permet aux utilisateurs de vérifier le type et la capacité de la mémoire disponible et de la sélectionner comme source de projection.

- Configuration de la langue

1. Allumez le projecteur Pico. Le menu principal apparaitra.
2. Utilisez le bouton Gauche/Droit pour selectionner le mode Parametres et appuyez sur OK pour acceder à l'écran du menu.
3. Utilise le bouton Haut/Bas pour selectionner la Langue, puis appuyez sur le bouton Droit.
4. Déplacez le bouton Haut/BS pour sélectionner une langue.
5. Une fois terminé, appuyez sur OK pour confirmer la configuration.

Vérification de la mémoire

Cette fonction permet de selectionner le type de mémoire pour la lecture et sa capacité et l'espace disponible. Par défaut, c'est la mémoire intégrée.

1. Utilisez le bouton Gauche/Droit pour sélectionner « Mémoire » puis appuyez sur le bouton OK.
2. La case à cocher Mémoire s'affichera ci-dessous. Utilisez le bouton Haut/Bas pour sélectionner le type de mémoire.

Sélection	Mémoire	Disponible/Capacité
√	INTeRi	669Mo / 979Mo
	E	1,9Go / 1,9Go

1. Appuyez sur le bouton OK après la sélection pour revenir au menu principal.

S'il n'y a aucune carte mémoire insérée, l'écran affichera uniquement l'état de la mémoire interne intégrée.

Lecture video

1. Utilisez le bouton Gauche/Droit pour sélectionner « Video » puis appuyez sur le bouton OK.
2. Utilisez le bouton Haut/Bas pour selectionner le dossier cible ou les fischiers videoo pour voir d'abord l'écran de chaque videoo. Appuyez sur le bouton OK pour confirmer la selection.
3. Quand un fjicher video est selectionné, appuyez sur OK pour le litre. (lire une fois seulement)
4. Utilisez le bouton Gauche/Droit pour revenir ou passer à une autre video.
5. Vous pouvez utiliser le bouton Haut/Bas pour contrôler le volume.
6. Appuyez sur OK pourmettre en pause la video,et appuyez de nouveau sur OK pour continuer la lecture.

Il est normal que le projecteur soit chaud lors d'une utilisation en continu en raison de ses haute performances.
Parfois vos fichiers videoe ayant un format MP4, ASF ou AVI ne peuvent pas etre lus par ce projecteur. Essayez d'utiliser le programme de conversion de media ArcSoft (AMC) intégré pour la conversion des fichiers image, videoe et de musique dans des formats optimés afin de les utiliser sur ce projecteur. Mais il n'est pas garantie que tous les fichiers videoe soient acceptés par le programme AMC pour la conversion de filchier.

Types de fichier pris en charge pour la conversion (formats de fichier d'entrée)

• Fichiers AVI de Windows (.AVI)
• Advanced Systems Format (.ASF)
• Video CD (*.DAT)
• Fichiers QuickTime (*.MOV)
• Flichiers MP4 (.MP4; .M4V)
  -MPEG (.MPG; .MPEG; *.MPE)
• Video RealMedia (.RM; .RMVB)
• Windows Media Video (.WMV)

Types de fichier pris en charge pour exporter

-MJPEGAVI(recommendé)
-MPEG-4 ASF

Pour plus d'informations, veillez consultier l « Aide » dans Extra du programme AMC ou visitez le site web AcrSoft www.arcsoft.com pour comprendre les fonctionnalités principales et comment les utilisier.

Lecture d-images fixes

1. Utilisez le bouton Gauche/Droit pour sélectionner « Image » puis appuyez sur le bouton OK.
2. Utilisez le bouton Haut/Bas pour scélectionner le dossier cible ou la photo et prévisulant l'image. Appuyez sur le bouton OK pour confirmer la scélection.
3. ÀpRES la sélection d'une photo, appuyez sur OK pour afficher la photo tout entière.
4. Utilisez le bouton Gauche/Droit pour afficher la première photo ou la photo suivante.

Lorsque you faites une presentation en utilisant des documents PowerPoint, veuillez enregistrer le fisier .ppt au format .jpeg.
La séquence de lecture est dans l'ordre des chiffres arabes, comme 1, 10, 100, 101, 11, puis 2, 20, 21, etc. Pour évitier une confusion de l'ordre de lecture, veuillez renomer le fichier 1 en 01, 2 en 02, 100 en A100, etc.

- Ajouter de la musique MP3 à la lecture de photos

1. Appuyez sur le bouton Menu pendant 2 secondes pour afficher la barre de fonction en bas de l'écran.
2. Utilisez le bouton Haut/As pour selectionner (configuration par défaut) ou

Sélectionnez

pour dire des fichiers MP3 dans le même dossier que les

photos affichées et

desactiver cette fonction.

Lecture de la musique

1. Utilise le bouton Gauche/Droit pour sélectionner « Musique » puis appuyez sur le bouton OK.
2. Utilisez le bouton Haut/Bas pour scélectionner le dossier cible ou des fichiers MP3. Appuyez sur le bouton OK pour confirmer la scélection.
3. Avec avoir sélectionné un fjichur MP3, appuyez sur OK pour le litre. (lire une fois seulement)
4. Utilisez le bouton Gauche/Droit pour dire le dernier fichier MP3 ou le suivant.
5. Pendant la lecture du MP3, utilisez le bouton Haut/Bas pour regler le volume ^+ et-.
6. Appuyez sur OK pourmettre en pause la video,et appuyez de nouveau sur OK pour continuer la lecture.
7. Utiliser le casque pour écouter de la musique.

1) Connectez le casque à la prise AV du projecteur.
2) Appuyez sur OK pour selectionner la sortie « Audio out »

Si le projecteur Pico reste inactif pendant 20 secondes, l'écran s'eteindra automatiquement.

Répéter la lecture video, image fixe ou musique

La configuration par défaut est de dire une video, une image fixe ou un morceau de musique une fois. Si les utilisateurs veulent répéter une video, une image fixe ou un morceau de musique, veuillez procédé comme suit:

1. Pendant la lecture d'une dette, d'une image ou d'un morceau de musique appuyez sur le bouton Menu pendant 2 secondes pour afficher la barre de fonction en bas de l'écran.

2. Utilisez le bouton Haut/Bas pour selectionner

ou

(configuration par défaut): Pas de répétition de lecture

: Lire une video, une image fixe ou un morceau de musique du même dossier

: Lire une video, une image fixe ou un morceau de musique d'une carte mémoire ou d'une mémoire interne intégrée.

Lecture de fichiers avec d'autres péripériques

Connexion du projecteur Pico à vos lecteurs de media

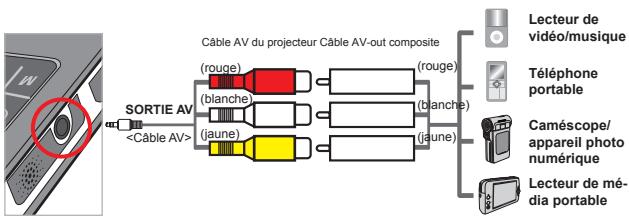

Etapes pour la connexion du projecteur avec un lecteur externe:

Avant de connecter votre lecteur de matière au projecteur, munissez-vous d'un cable de sortie dédié pour le lecteur de matière et d'un cable AV pour le projecteur.

1. Connectez le cable AV-out du lecteur de au lecteur media.
2. Connectez les deux cables AV (Jaune sur jaune, blanc sur blanc et rouge sur rouge).
3. Sélectionnez l'entrée « AV in » quand il vous est demandé deCHOISIR l'entrée « AV in » ou la sortie « Audio out »
4. Maintenant vous pouver projetez l'image avec le son à partir du projecteur. Vous pouvez également contrôler le volume à partir du panneau de contrôle (bouton Haut/Bas).

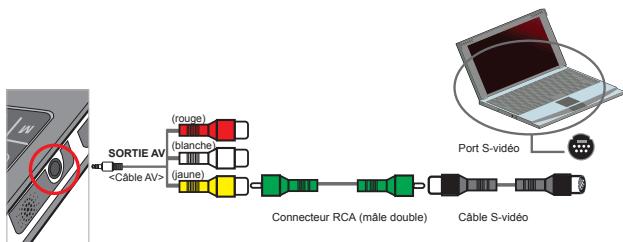

Connexion du projecteur Pico à votre PC portable

Avant de connecter votre PC portable à votre projecteur, vous avez besoin d'un adaptateur Composite/S-video, d'un connecteur RCA (môle double), et d'un cable AV de projecteur.

Veuillez you assurer que voitre PC portable est equipe d'un port S-video.

1. Allumez d'abord le PC portable et le projecteur.
2. Connectez une extrémite de l'adaptateur Composite/S-video au port S-video du PC portable et l'autre extrémite au connecteur RCA (male double).
3. Connectez l'autre extrémité du connecteur RCA (mâle double) au cable AV du projecteur (jaune).
4. Connectez le cable AV à la prise AV du projecteur.
5. Sélectionnez l'entrée « AV in » quand il vous est demandé deCHOISIR l'entrée « AV in » ou la sortie « Audio out »
6. Commutez le mode d'affichage du PC portable du mode LCD au mode TV.

Opération du menu

Les éléments du menu offrent plusieurs options pour que vous puissiez ajuster finement les fonctions du projector Pico. Le tableau suivant donne des détails à propos des opérations de menu:

Comment faire pour...	Action
Faire apparaitre le menu principal	Appuyez sur le bouton MENU.
Déplacer la barre de mise en surbrilance	Utilisez le bouton Haut/Bas ou le bouton Gauche/Droit.
Accéder au sous-menu/Confirmer un élément	Appuyez sur le bouton OK.
Quitter le menu/Revenir au menu précédent	Appuyez sur le bouton MENU (une fois dans le sous-menue).

Éléments du menu en mode Paramètres

Mettre sous tension Sélectionnéz le mode Paramètres Appuyez sur le bouton OK.

Éléments	Option	Description
Langue	-	You permut de sélectionner la langue utilisée pour l'OSD.
Luminosité	-4 ~ +4	Pour régler la luminosité de l'écran de projection.
Contraste	-4 ~ +4	Pour régler le contraste de l'écran de projection.
Saturation	-4 ~ +4	Pour régler la saturation des couleurs de l'écran de projection.
Arrêt auto	Déactivé	Pour désactiver la fonction Arrêt auto.
	3 min	Le projecteur s'arrête automatique s'il reste inactif pendant 3 minutes.
	5 min	Le projecteur s'arrête automatique s'il reste inactif pendant 5 minutes.
Bip	Activé	Pour activer le bip sonore.
	Déactivé	Pour désactiver le bip sonore.
Défaut	Oui	Pour restaurer aux paramètres d'usine par défaut. Notez que les paramètres actuels seront annulés.
	Non	Pour annuler l'action.

Gestion des fichiers de la mémoire intégrée ou de la carte mémoire depuis le PC

Veuiliez suive les procédures ci-dessous pour gérer les fischiiers dans la mémoire intégrée ou la carte mémoire.

1. Assurez-vous que le projeteur est eteint si la batterie est installee.
2. Connectez l'autre extrémité du cable USB fourni au port USB du projecteur Pico et l'autre extrémité à un PC alimenté.
3. Allumez le projecteur:

Appuyez et maintainez appuyé le bouton Alimentation pendant 4 secondes jusqu'à ce que vous entendiez la musique.

1. Un disque amovible apparaftra dans votre ordinateur.

Le PC peut uniquement reconnaître un moyen de stockage à la fois (verifiez d'abord la carte mémoire, puis la mémoire intégrée si aucune carte mémoire n'est insérée).
Ne changez pas le moyen de stockage pendant une opération.
Avec avoir connecté le projecteur au port USB du PC sans allumer le projecteur, le PC commence le chargement de la batterie à l'intérieur du projecteur. Pour dire les fichiers dans la mémoire, appuyez sur le bouton Alimentation ou retirez d'abord la batterie.

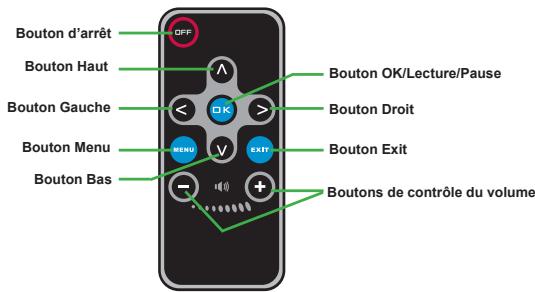

Telecommande

E

Indicateur d'autonomie de la batterie

Icône	Description
	Autonomie batterie pleine
	Autonomie batterie modérée
	Autonomie batterie faible
	Autonomie batterie vide

Remarque 1: Pour éviter une soudaine interruption de l'alimentation, il est recommendé de brancher d'abord l'adaptateur d'alimentation AC puis de-retirer la batterie quand l'icône indique que la batterie est faible.

Remarque 2: Quand le message « Batterie faible » apparait à l'écran, lebjecteur s'éteindra automatique.

Spécifications

Éléments	Description
Technologie optique	LCoS
Source lumineuse	Voyant DEL blanc
Format d'écran	4:3
Flux lumineux	10 Lumens (Max.)
Résolution	640 x 480 (VGA)
Dimension de l'image projetée	6pouces ~ 50pouce (15cm ~ 127cm) (Diagonale)
Distance de projection	25cm ~ 180cm
Zoom et mise au point	Manuel
Source de projection	Externe depuis le connecteur AV 3-en-1, mémoire intégrée ou carte mémoire
Format de lecture	Image: .JPEG Audio: .MP3 Vidéo: MPEG-4 (.AVI, .ASF, .MP4), H.264 (.MP4), M-JPEG (.AVI) à travers le convertisseur de média ArcSoft.
Haut-parleur audio	Stéroyo (0,5W x 2)
Mémoire intégrée	1Go
Logement mémoire	SD/SDHC/MMC/MS Pro
Alimentation	Adaptateur d'alimentation AC ou batterie rechargeable Li-Ion NP120
Température de fonctionnement	0°C ~ 35°C
Dimensions	125mm x 55mm x 23mm

Remarque: Les specifications sont sujettes à modification sans préavis.

Welkom:
