MODE D'EMPLOI VMC DOUBLE FLUX TRÈS HAUT REND. IDEO HR UNELVENT

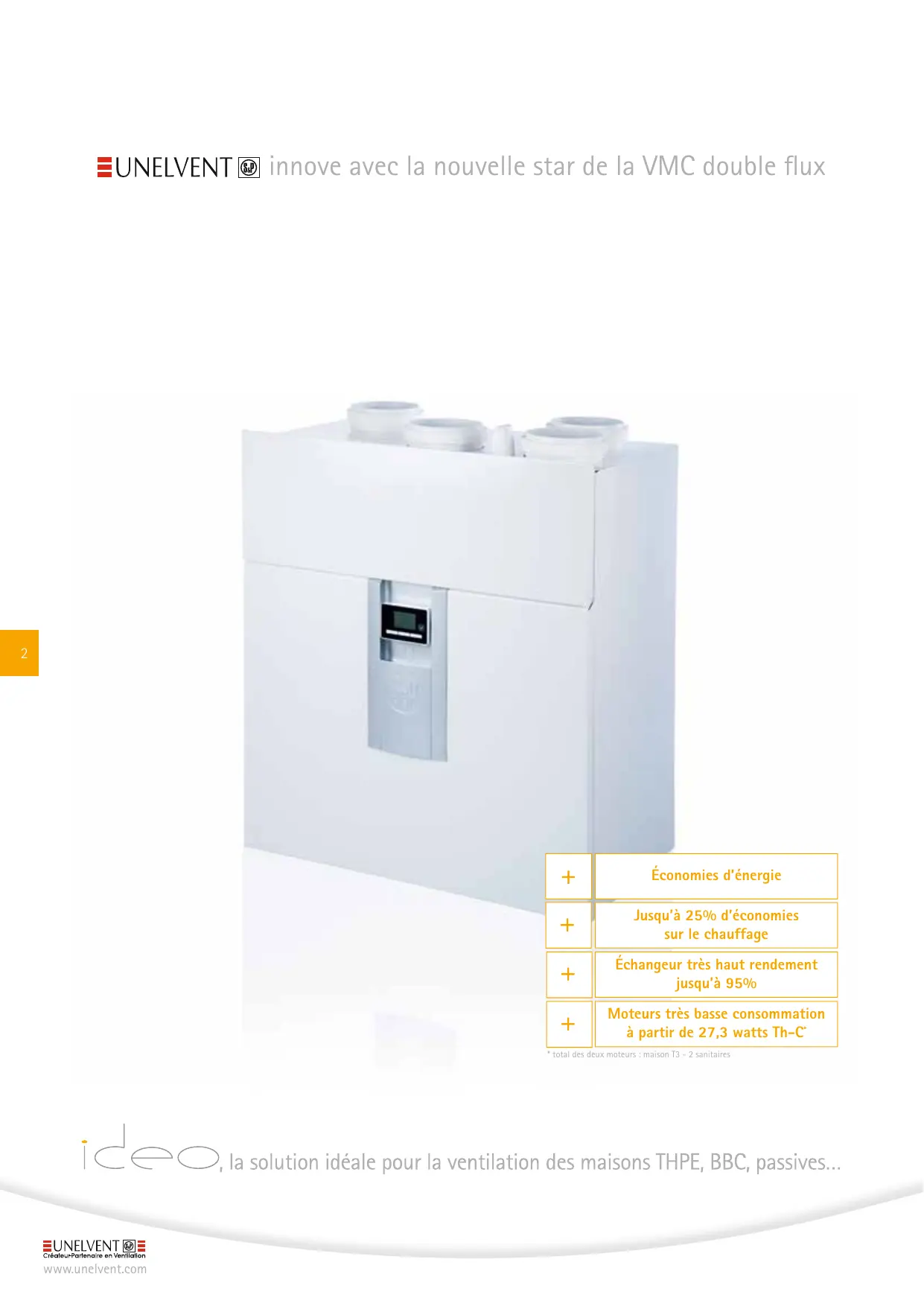

Jusqu’à 25% d’économies sur le chauffage

Échangeur très haut rendement jusqu’à 95%

Moteurs très basse consommation à partir de 27,3 watts Th-C*

• total des deux moteurs : maison T3 - 2 sanitaires , la solution idéale pour la ventilation des maisons THPE, BBC, passives… www.unelvent.com Filtration optimisée + Filtration double à l’introduction de l’air neuf + Filtration simple à l’extraction de l’air vicié + Santé et confort Télécommande radio + Multi-fonctions programmables + Diagnostic permanent de fonctionnement + Design et ergonomie 3 positions possibles + Montage mural + Montage au sol : vertical ou horizontal + Facilité d’installation Élégance + Caisson dessiné pour être installé dans les pièces de service : buanderie, cellier, arrière-cuisine, chaufferie… + Pour un accès permanent

Universalité + Pour tout type de maison individuelle + De 1 à 6 sanitaires By-pass 100% + By-pass automatique ou manuel + Sur-ventilation programmable + Compatibilité puits canadien / provençal + Rafraîchissement d’été O , I D E a n c e l ’ é l é g d e l ’ a i r Efficacité et maîtrise de l’énergie Avec un débit d’air extrait de 275 m3/h et un très haut rendement jusqu’à 95%, IDEO permet de réduire jusqu’à 25% la facture de chauffage. Avec IDEO, la nouvelle VMC double flux pavillonnaire, Unelvent S&P s’inscrit encore une fois dans la démarche de l’architecture THPE, BBC, passive… L’ÉCHANGEUR À TRÈS HAUT RENDEMENT EST LE VÉRITABLE COEUR DU SYSTÈME * .

21° 20° 32° 24° 25° Bypass ouvert Bypass ouvert Hiver : fonctionnement sans by-pass Été : fonctionnement sans by-pass 20° 28° 21° Bypass fermé

EN HIVER : réchauffage de l’air + L’air neuf froid venant de l’extérieur capte jusqu’à 95% des calories de l’air chaud extrait des pièces techniques (cuisine, bains, WC). Été : fonctionnement avec by-pass EN ÉTÉ : rafraîchissement de l’air + Dans la journée, quand l’air extérieur est plus chaud que l’air intérieur, il est refroidi dans l’échangeur. + La nuit, c’est l’air extérieur qui est le plus frais. Grâce au by-pass automatique, l’échangeur est court-circuité. + Dans les deux cas, c’est de l’air rafraîchi qui est insufflé dans la maison. Moteur Pré-filtre Filtre Échangeur

• Exemples de températures entrées / sorties du caisson www.unelvent.com Santé et confort grâce à IDEO Le caisson IDEO travaille à débit constant, quelque soit le degré d’empoussièrement des filtres, sur toute la plage de fonctionnement des moteurs. La qualité du renouvellement de l’air est donc constante. UN AIR SAIN GRÂCE À UNE FILTRATION EFFICACE Confort acoustique À l’extraction Un filtre EU4 protège l’échangeur et évite son encrassement.

• À l’extraction libre à 3 mètres (à 90 m3/h) Les filtres IDEO optimisent la qualité de l’air et la consommation des moteurs Niveau sonore : 23,3 dB(A)*. L’échangeur fait office de silencieux. Suppression des entrées d’air classiques. Suppression de la gêne due aux rafales de vents dominants. + Suppression de la transmission des bruits extérieurs.

Confort hygrométrique

Homogénéisation du taux d’humidité. Air insufflé préalablement déshumidifié.

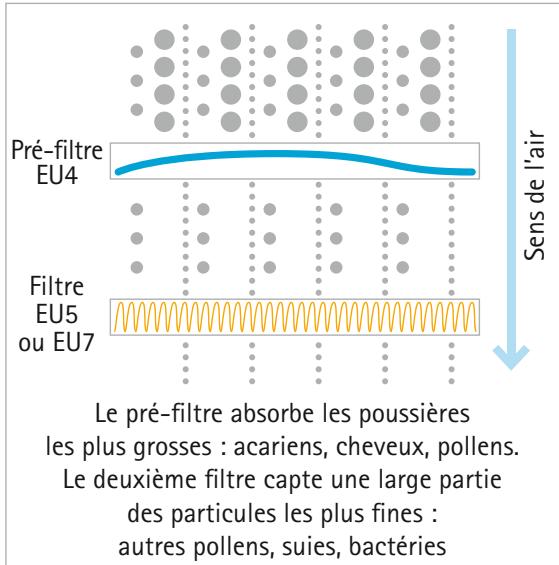

À l’insufflation : double filtration IDEO protège la santé des occupants de la maison. IDEO est équipé d’un filtre plissé haute efficacité, type EU5 (option EU7). Un pré-filtre de type EU4 protège le filtre principal et prolonge son efficacité. Pré-filtre EU4 Accessibilité rapide aux filtres sans outil Filtre EU5 ou EU7 Le pré-filtre absorbe les poussières les plus grosses : acariens, cheveux, pollens. Le deuxième filtre capte une large partie des particules les plus fines : autres pollens, suies, bactéries Façade retenue par vérin Filtres sur glissières O , I D E Accès direct aux filtres en façade (retenue par vérin) Filtres sur glissière étanchéité périphérique a n c e l ’ é l é g d e l ’ a i r Confort d’utilisation Avec son écran de visualisation des informations, la télécommande radio IDEO a été conçue avec un soin tout particulier apporté à son esthétique. Le bouton poussoir radio « grand débit cuisine » a été dessiné dans le même esprit. TÉLÉCOMMANDE ET BOUTON POUSSOIR : ERGONOMIE ET DESIGN Visualisation du fonctionnement Auto Auto

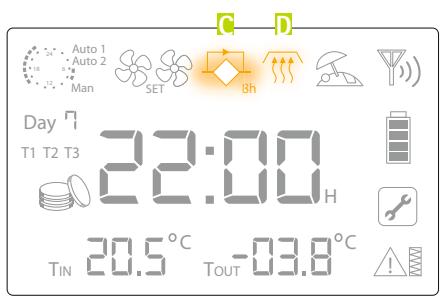

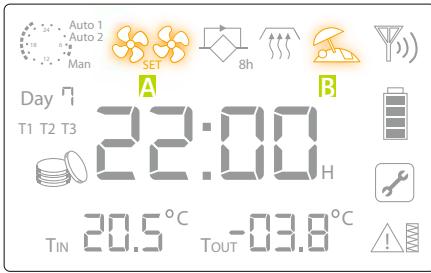

Man Day Visualisation des débits A ou B .

Grand débit cuisine.

HCH TOUT C Cautomatique ou manuel C . ÉTÉH:CbyCpass à 100%

TOUT TOUT + Surventilation et rafraîchissement nocturne en été.

Possibilité de forçage manuel avec temporisation 8 heures.

HIVER : système de dégivrage automatique D . + Mise en route automatique sans arrêt de l’insufflation. + Pas de batterie électrique additionnelle. Auto 1 Auto 2

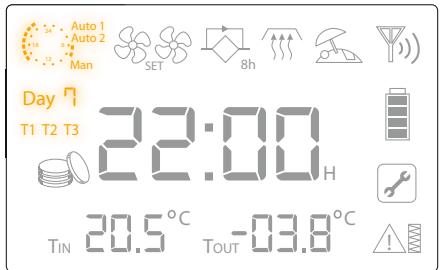

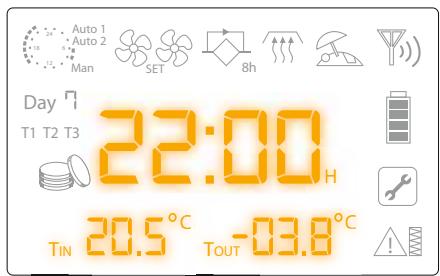

Man Indication de l’heure. Indication de la température intérieure au niveau de la télécommande. + Indication de la température extérieure.

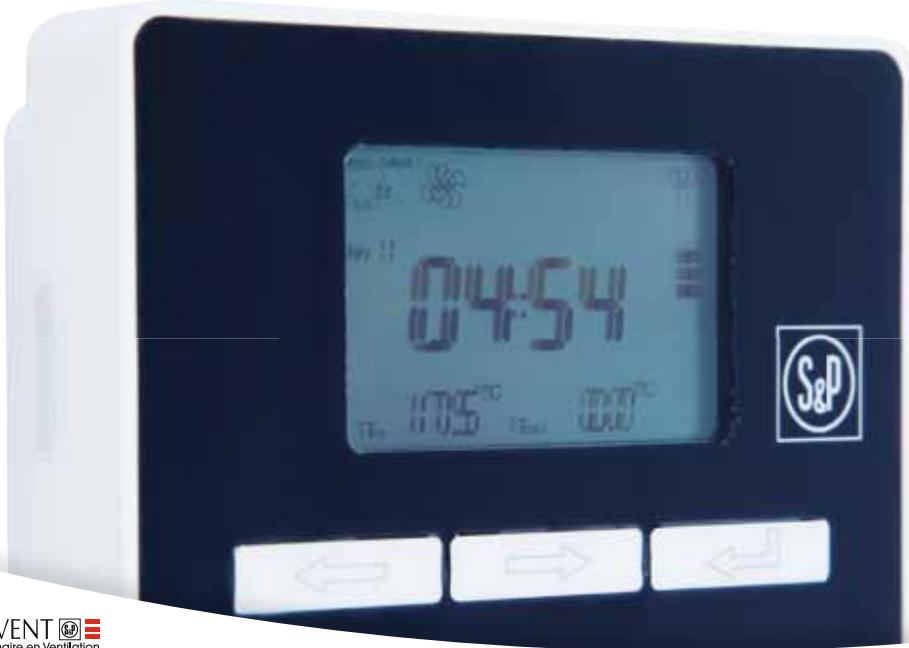

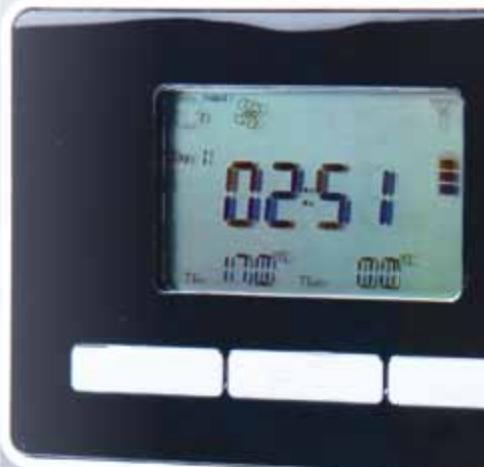

La télécommande peut : + être accrochée en permanence sur le caisson IDEO. + être posée sur un meuble dans une autre pièce. + être fixée sur un mur dans une autre pièce.

www.unelvent.com Portée de la télécommande : 150 m en champ libre. (option : antenne 200 m) Programmation Auto 1 Auto 2

TOUT Jour / heure. Débits mini / maxi. Réglage des débits par pas de 5 m3/h. Planning hebdomadaire de fonctionnement. Pré-programmation automatique ou programmation manuelle.

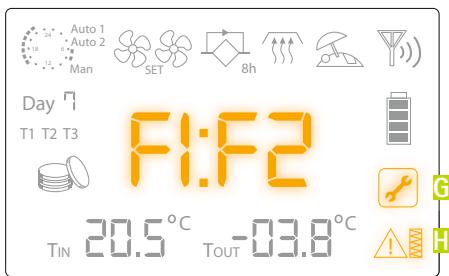

Diagnostic de fonctionnement Auto 1 Auto 2

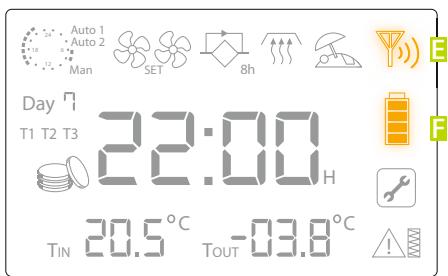

Indicateur de la qualité de transmission radio E . Indicateur de l’état des piles de la télécommande F .

Indicateur de défaut éventuel G . Indicateur d’empoussièrement des filtres H . Indicateur séparé entre les filtres : - à l’introduction d’air neuf : F1 - à l’extraction de l’air vicié : F2.

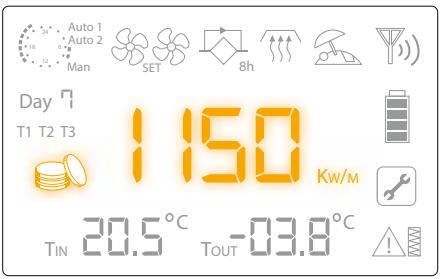

Auto 1 Auto 2 Man Indicateur d’économies d’énergie.

Bouton poussoir radio grand débit cuisine

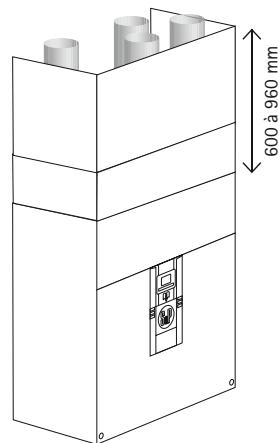

O , I D E Transmission de la commande par radio : pas de câblage. Mode grand débit temporisé 30 minutes. Installation en saillie dans la cuisine. Esthétique similaire à la télécommande principale. a n c e l ’ é l é g d e l ’ a i r Souplesse d’installation La conception d’IDEO permet d’adapter la position du caisson à toutes les situations architecturales. INSTALLATION MULTI-POSITIONS 600 à 960 mm (3 possibilités au choix) évacuation évacuation des descondensats condensats évacuation évacuation des descondensats condensats

Verticale au sol Option Panneau cache-gaines + Panneaux coulissants (3 côtés) + Hauteur réglable de 600 à 960 mm + Tôle laquée blanc Option Antenne longue portée 200m

évacuation des condensats

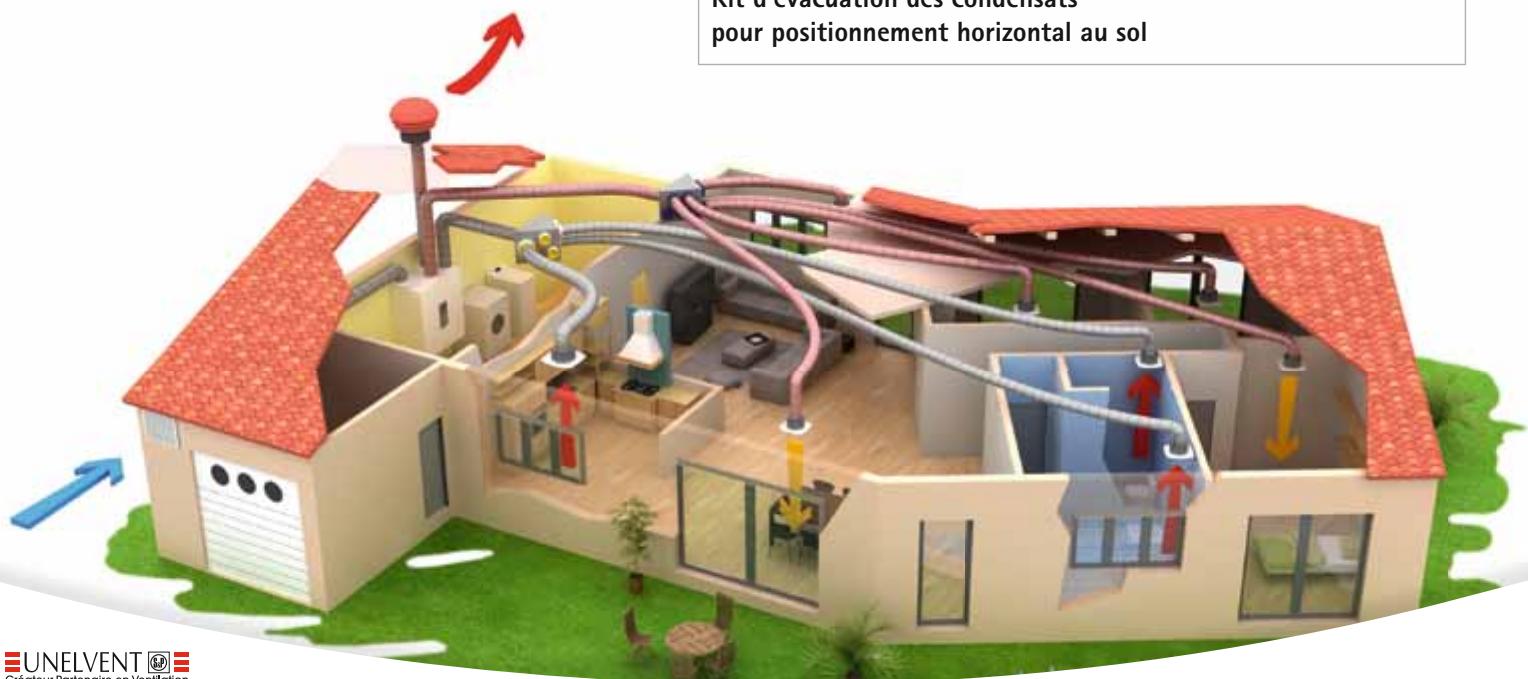

Pour les cas où la transmission ne serait pas optimum avec l’antenne standard. Le filtre EU7 très haute efficacité est particulièrement recommandé dans les maisons où vivent des personnes allergiques, asthmatiques ou plus simplement sensibles aux attaques de la sphère ORL. Options Kit d’évacuation des condensats pour positionnement horizontal au sol www.unelvent.com EXEMPLES DE SCHÉMAS D’INSTALLATION TYPE « RÉPARTITION » Extraction Les gaines d’extraction de l’air vicié dans les pièces techniques sont rassemblées sur un plénum à 4 ou 6 piquages sanitaires (+1 piquage cuisine) Insufflation Les gaines d’insufflation de l’air neuf réchauffé partent de plénums à 4 ou 10 piquages.

• Avec 1 répartiteur à 10 piquages

• Avec 1 ou 2 répartiteurs à 4 piquages Extraction Extraction de l’air vicié de l’air vicié Rejet deRejet l’air vicié de l’air vicié Insufflation Insufflation de l’air neuf de l’air neuf

Ø125 Ø 150 Prise d’air Prise d’air neuf extérieur neuf extérieur Ø 150 Ø 150 Ø 150 Ø 150 Ø 150 Ø125 Ø 150 Ø 150 Ø 150 Ø 150 Ø 150 Ø 150 Ø 150 Prise d’air Prise d’air neuf extérieur neuf extérieur Ø 150 Dériv Dériv Ø125 150/125/125 150/125/125 Ø 150 Ø125

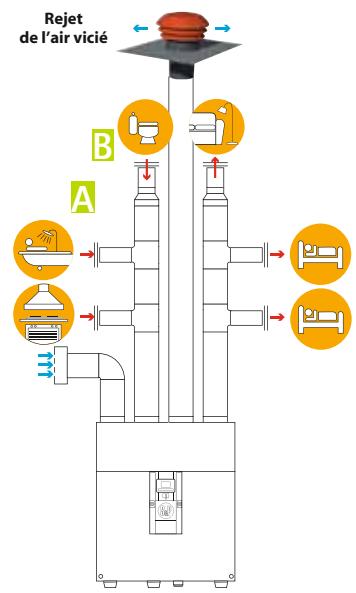

Exemple de schéma d’installation type « distribution » Rejet de l’air vicié Insufflation de l’air neuf Entretien facile Rejet de l’air vicié Dans ce cas, la bouche B , plus éloignée du caisson, peut-être défavorisée par rapport à la bouche A avec un débit insuffisant. Rejet de l’air vicié

Nous recommandons alors d’installer les bouches d’extraction sanitaires et les bouches d’insufflation chambre avec des régulateurs de débits. Ø 150 Ø 150 Ø 150 Ø 150

O , I D E Extraction de l’air vicié Insufflation d’air neuf Rejet vers l’extérieur Prises d’air neuf extérieur a n c e l ’ é l é g Moteurs, échangeur, by-pass et filtres sur glissières pour un dépoussiérage aisé. + Indicateurs d’encrassement des filtres : - Filtres à l’introduction d’air neuf - Filtre à l’extraction d’air pollué - Filtres accessibles en façade + Alarme de défaut des piles de télécommande

d e l ’ a i r Conduits et bouches Unelvent S&P innove aussi dans le domaine des accessoires pour des réseaux plus efficaces, plus sains et plus esthétiques. NOUVEAU Conduits et accessoires spiralés Gamme SPIRALEO

Spécifique pour les raccordements aux caissons de VMC double flux.

Polyéthylène spiralé.

Pour installation en volumes chauffés.

Mise en œuvre rapide.

Raccordement conduit / conduit et conduit / accessoire par manchon femelle type FRT.

Manipulation aisée : poids très faible.

Longévité assurée : sans corrosion.

Intérieur lisse : efficacité aéraulique.

Imperméabilité à l’air et à la vapeur d’eau.

Isolation thermique et phonique. www.unelvent.com NOUVELLE GAINE INTÉRIEURE Conduits souples isolés Gamme GP ISO

Gaine intérieure duplex aluminium / polyester. - Pas de dégagement à l’insufflation : réseau sain.

Housse extérieure polyéthylène.

Conduit calorifugé. - 25 mm de laine de verre pour volumes chauffés. -50 mm de laine de verre pour volumes non chauffés. Conduits rigides extra-plats Gamme TUBPLA Recommandé pour le réseau d’extraction en volumes chauffés.

Efficacité aéraulique.

Rapidité de mise en œuvre.

Passage en doublage de cloison. Bouches design orientables : insufflation et extraction + Bouche extra plate et discrète. + Manchettes à griffes Ø80 et Ø125 mm. + Utilisation possible avec régulateurs de débit. NOUVEAU

4 volets réglables pour une orientation optimum des flux d’air. Extraction Insufflation 4 volets ouverts 2 volets ouverts 3 volets ouverts Gamme Spiraleo + Isolation efficace. + Facilité de mise en œuvre. + Esthétique. 2 volets ouverts Conduits droits + Longueur 2,25 m. + Ø150 et Ø125 mm. Réf. : GPR ISO Coudes + Angles 90°, 45° ou 30° + Ø150 et Ø125 mm. Réf. : CDR ISO Raccordement à l’aide d’un manchon femelle + Conduit sur conduit + Conduit sur accessoire + Accessoire sur accessoire O , I D E a n c e l ’ é l é g d e l ’ a i r 1 volet ouvert

Tableaux des références Références

Désignation Caisson VMC double flux haut rendement IDEO IDEO HR ECOWATT + Kit Accessoires P04 IDEO HR ECOWATT + Kit Accessoires P10 Kit accessoires réseau avec 2 plénums 4 piquages (composition ci-dessous) Kit accessoires réseau avec 1 plénum 10 piquages (composition ci-dessous) Bouche design extraction / insufflation Ø 80 mm Bouche design extraction / insufflation Ø 125 mm Télécommande radio supplémentaire pour caisson IDEO Bouton poussoir grande vitesse cuisine supplémentaire pour caisson IDEO Filtre EU4 pour caisson IDEO Kit filtre EU5 + EU4 pour caisson IDEO Kit filtre EU7 + EU4 pour caisson IDEO Cache gaine coulissant pour caisson IDEO Antenne radio longue portée pour caisson IDEO Kit évacuation condensats pour IDEO en position horizontale Conduit PE spiralé isolant longueur 2,25 m Ø 150 mm Coude PE spiralé isolant à 90° Ø 150 mm Coude PE spiralé isolant à 45° Ø 150 mm Coude PE spiralé isolant à 30° Ø 150 mm Conduit PE spiralé isolant longueur 2,25m Ø 125 mm Coude PE spiralé isolant à 90° Ø 125 mm Coude PE spiralé isolant à 45° Ø 125 mm Coude PE spiralé isolant à 30° Ø 125 mm Prix HT en € 2196,00 2647,00 2557,00 464,53 371,83 16,50 18,75 125,00 79,00 13,00 65,00 85,00 229,00 69,00 29,00 51,26 22,24 13,28 12,32 45,82 16,16 11,52 10,72 Références Kit accessoires P04 Code

Désignation 2 répartiteurs d’insufflation 4P, 1 plénum d’extraction 5P, 4 manchons Ø150, 1 dérivation Ø150/125/125, 8 bouches d’insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 30 colliers CX 125 Kit accessoires P10

1 répartiteur d’insufflation 10P, 1 plénum d’extraction 5P, 4 manchons Ø150, 8 bouches d’insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 26 colliers CX 125 Pstat (Pa)

Caractéristiques générales

Débit maximum : 275 m3/h Réglage du débit : par pas de 5 m3/h Puissance consommée : 27,3 W Th-C* Alimentation 230 V / 50 Hz Poids : 45 kg Dimensions L x H x P : 745 x 877 x 471 mm Longueur câble d’alimentation : 1,5 m

Document non contractuel • Ne pas jeter sur la voie publique. • Imprimé sur papier PEFC Composition des kits réseaux
