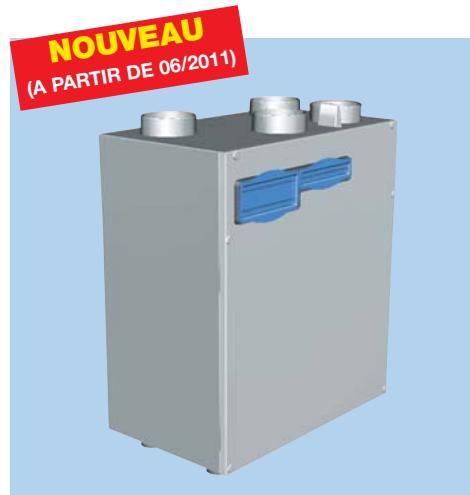

VMC DOUBLE FLUX INITIA 225 ECOWATT FILAIRE - VMC double flux UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	VMC double flux
Marque	UNELVENT
Modèle	INITIA 225 ECOWATT FILAIRE
Code produit	600 898
Débit d'air max	225 m³/h
Rendement échangeur	Jusqu'à 92%
By-pass	Manuel 100%
Commande	Interrupteur filaire 3 positions (vitesse 1, 2, 3)
Niveau sonore	23 dB(A) à 3 m (pression acoustique)
Nombre de sanitaires max	6 (de T3 à T5)
Filtre à l'extraction	Filtre EU4 (préfiltre) – 100% recyclable
Filtre à l'insufflation	Filtre EU5 (option EU7) – 100% recyclable
Poids	45 kg
Dimensions (L x l x H)	Environ 600 x 600 x 300 mm
Alimentation	230 V monophasé
Fonction dégivrage	Automatique
Mode absence	Non
Pièces détachées disponibles	Filtres (KIT G4, F5 INITIA, F7 INITIA) ; kits accessoires réseau (P04, P08)
Entretien filtres	Accès direct par glissières en façade ; nettoyage/remplacement facile
Confort acoustique	L'échangeur fait office de silencieux ; pas de piège à son nécessaire
Types de réseau d'insufflation	Par répartiteur ou par distribution
Applications	Habitat individuel de 2 à 6 sanitaires

FOIRE AUX QUESTIONS - VMC DOUBLE FLUX INITIA 225 ECOWATT FILAIRE UNELVENT

Comment installer la VMC INITIA 225 ECOWATT FILAIRE ?

L'installation nécessite de prévoir un réseau d'extraction pour les sanitaires et la cuisine, et deux possibilités pour l'insufflation : par répartiteur ou par distribution. La commande filaire 3 positions est fournie. Suivez le schéma de la notice pour le raccordement électrique (230V) et la fixation murale.

À quelle fréquence remplacer les filtres ?

Il est recommandé de vérifier les filtres tous les 3 mois et de les remplacer au moins une fois par an, ou plus souvent en cas d'encrassement. Utilisez les filtres de rechange spécifiques : KIT G4 pour le préfiltre, F5 INITIA ou F7 INITIA pour le filtre d'insufflation.

Que faire en cas de bruit anormal ?

Vérifiez d'abord que les filtres ne sont pas obstrués. Assurez-vous que l'appareil est correctement nivelé et que les conduits ne sont pas obstrués. Le niveau sonore normal est de 23 dB(A) à 3 m ; un bruit plus fort peut indiquer un problème de moteur ou de circulation d'air.

Comment utiliser le by-pass manuel ?

Le by-pass manuel permet de court-circuiter l'échangeur en été pour rafraîchir l'air (freecooling). Activez-le manuellement en position été ; en hiver, désactivez-le pour réchauffer l'air entrant. L'air passe toujours par l'échangeur qui sert de silencieux.

Quels sont les avantages en termes d'économies d'énergie ?

Grâce à un rendement échangeur jusqu'à 92% et des moteurs très basse consommation (à partir de 27,3 W en T3), la VMC permet jusqu'à 25% d'économies sur le chauffage. De plus, l'échangeur récupère les calories de l'air extrait.

Peut-on modifier les débits d'air ?

Oui, la commande filaire 3 positions permet de choisir entre 3 vitesses. Par ailleurs, le passage en grande vitesse cuisine se fait sans modifier les débits sanitaires, grâce à un seul réseau d'extraction.

Comment nettoyer l'échangeur de chaleur ?

L'échangeur ne nécessite pas de nettoyage fréquent. Cependant, si nécessaire, vous pouvez l'aspirer délicatement ou le dépoussiérer avec un chiffon doux. Veillez à ne pas endommager les lamelles. Les filtres protègent l'échangeur, leur entretien régulier suffit.

Que faire si la VMC ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et l'état du fusible. Assurez-vous que l'interrupteur est bien en position de marche. Si rien ne se déclenche, contactez un professionnel. Les moteurs sont protégés thermiquement, un redémarrage après refroidissement peut résoudre le problème.

Quels accessoires sont disponibles pour ce modèle ?

Deux kits accessoires réseau sont proposés : le kit P04 (code 600060) avec 2 plénums d'insufflation 4 piquages, et le kit P08 (code 600062) avec 1 plénum d'insufflation 8 piquages. Les deux incluent plénums, bouches, manchons et colliers. Des filtres de rechange sont aussi disponibles.

Comment régler les vitesses de la VMC ?

Utilisez l'interrupteur filaire 3 positions fourni : position 1 pour vitesse réduite (débit minimal), position 2 pour vitesse normale, position 3 pour vitesse accélérée (ex. cuisine). Le passage en grande vitesse cuisine n'affecte pas les débits sanitaires.

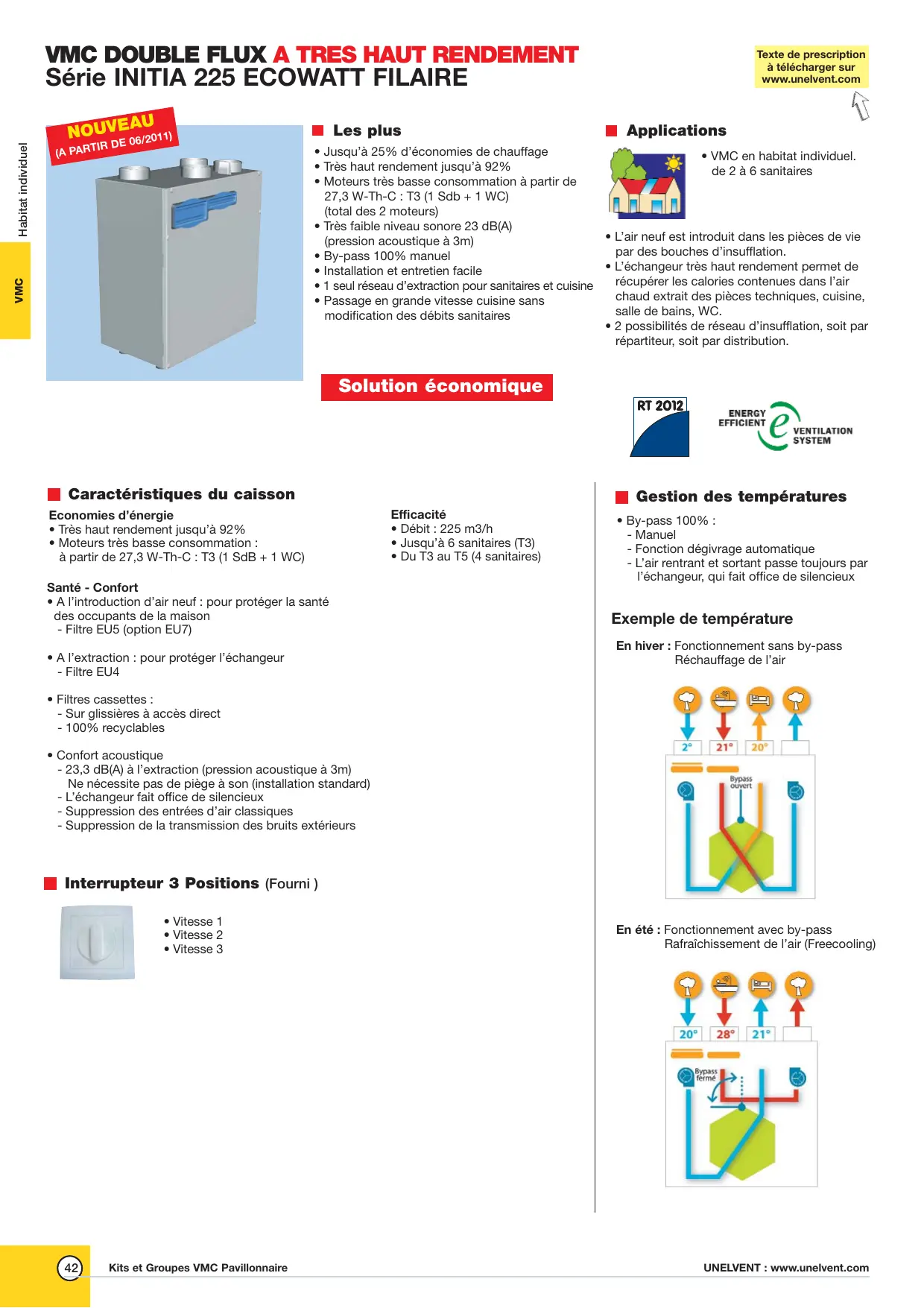

MODE D'EMPLOI VMC DOUBLE FLUX INITIA 225 ECOWATT FILAIRE UNELVENT

Les plus

• Jusqu'à 25% d'économies de chauffage Très haut rendement jusqu'à 92%
• Moteurs très BASSE consommation à partir de 27,3 W-Th-C : T3 (1 Sdb + 1 WC) (total des 2 moteurs)
• Très faible niveau sonore 23 dB(A) (pression acoustique à 3 m)
• By-pass 100% manuel
• Installation et entretien faciles
• 1 seul réseau d'extraction pour sanitaires et cuisine. Passage en grande vitesse cuisine sans modification des débits sanitaires.

Applications

• VMC en habitat individuel. de 2 à 6 sanitaires
• L'air neuf est introduit dans les piè upérer les calories contenues dans l'air chaud extrait des pièces techniques, cuisine, salle de bains, WC.
• 2 possibilités de réseau d'insufflation, soit par répartiteur, soit par distribution.

Économies d'énergie

Très haut rendement jusqu'à 92% - Moteurs très basse consommation :

Santé - confort

A l'introduction d'air neuf : pour protégger la santé des occupants de la maison - Filtre EU5 (option EU7)

À l'extraction : pour protéger l'échangeur - Filtre EU4

• Filtres cassettes :
• Sur glissières à accès direct
• 100% recyclables
• Confort acoustique
• 23,3 dB(A) à l'extraction (pression acoustique à 3m) Ne nécessite pas de piège à son (installation standard)
• L'échangeur fait office de silencieux
• Suppression des entrées d'air classiques
• Suppression de la transmission des bruits extérieurs

Interrupteur 3 positions (fourni)

Vitesse 1 Vitesse 2 Vitesse 3

Efficacité

Débit: 225 m3/h - Jusqu'à 6 sanitaires (T3) - Du T3 au T5 (4 sanitaires)

Gestion des températures

• By-pass 100% :
• Manuel
• Fonction dégivrage automatique
• L'air rentrant et sortant passe toujours par l'échangeur, qui fait office de silencieux.

Exemple de température

En hiver : Fonctionnement sans by-pass Réchauffage de l'air

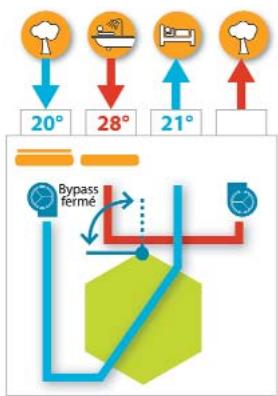

En été : Fonctionnement avec by-pass

Rafraîchissement de l'air (Freecooling)

\section*{Caractéristiques techniques}

Référence	Code	Débit(m3/h)	Rendement échangeur	By pass100%	Commandefournie	Modeabsence	Filtre +Pré filtré	Poids(Kg)
INITIA 225 ECOWATT FL	600 898	225	Jusqu'à 92%	manuel	Inter filaire 3 positions	Non	3	45
KIT Accessoires P04	600 060	Kit accessoires réseau avec 2 plénums d'insufflation 4 piquages (composition ci-dessous)
KIT Accessoires P08	600 062	Kit accessoires réseau avec 1 plénum d'insufflation 8 piquages (composition ci-dessous)

Compositions des kits

Référence	Code	Désignation
Kit accessoires P04	600 060	2 plénums d'insufflation 4 piquages, 1 plénum d'extraction 7 piquages, 4 manchons Ø150, 1 dérivation Ø150/125/125, 8 bouches d'insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 30 colliers CX 125
Kit accessoires P08	600 062	1 plénum d'insufflation 8 piquages, 1 plénum d'extraction 7 piquages, 4 manchons Ø150, 8 bouches d'insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 26 colliers CX 125

Entretien facile Filtres accessibles en façade

Filtre EU4 seul	Référence	Code
	KIT G4	600 912

Filtre EU5 seul

Filtre F5 INITIA

-

Filtre EU7 seul

Filtre F7 INITIA

-

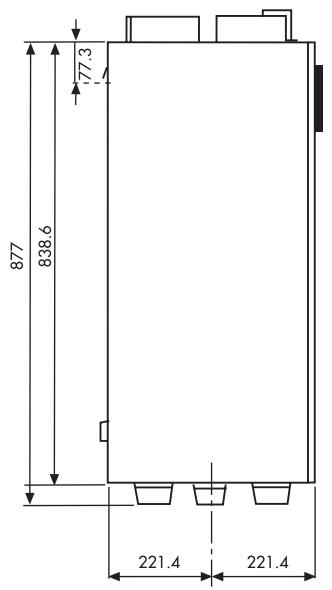

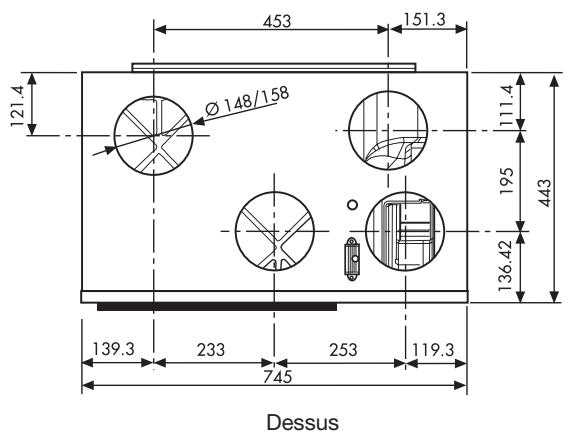

Dimensions (mm)
