Type de produit	VMC Double Flux
Modèle	Akor
Débit d'air nominal	Jusqu'à 300 m³/h
Dimensions (L x P x H)	600 x 600 x 400 mm
Poids	30 kg
Alimentation électrique	230 V / 50 Hz
Puissance consommée	150 W
Rendement thermique	90 %
Niveau sonore	35 dB(A) à débit nominal
Fonctions principales	Récupération de chaleur, filtration de l'air, ventilation contrôlée
Entretien et nettoyage	Filtres à remplacer tous les 6 mois, nettoyage des échangeurs recommandé annuellement
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande, réparabilité facilitée
Compatibilités	Compatible avec les systèmes de chauffage et de climatisation standards
Garantie	2 ans
Informations supplémentaires	Installation par un professionnel recommandée, respect des normes RT 2012

FOIRE AUX QUESTIONS - VMC DOUBLE FLUX AKOR UNELVENT

Comment installer la VMC double flux UNELVENT AKOR ?

Pour installer la VMC double flux UNELVENT AKOR, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de respecter les dimensions requises pour le montage et de bien fixer les conduits d'air. Il est recommandé de faire appel à un professionnel si vous n'êtes pas sûr de l'installation.

Comment régler le débit d'air de la VMC UNELVENT AKOR ?

Le débit d'air peut être réglé via le panneau de commande de la VMC. Consultez le manuel d'utilisation pour localiser les paramètres de débit et suivez les instructions pour ajuster les niveaux selon vos besoins.

Que faire si la VMC UNELVENT AKOR fait du bruit ?

Si la VMC produit des bruits inhabituels, vérifiez d'abord si les filtres sont propres et si les conduits d'air ne sont pas obstrués. Si le bruit persiste, il peut y avoir un problème avec le moteur ou les ventilateurs, et il est conseillé de contacter un professionnel.

À quelle fréquence dois-je changer les filtres de la VMC UNELVENT AKOR ?

Il est recommandé de contrôler et de changer les filtres tous les 6 mois pour garantir un fonctionnement optimal. Cependant, en fonction de la pollution de l'air et de l'utilisation, vous pouvez avoir besoin de les remplacer plus fréquemment.

Comment effectuer l'entretien de la VMC UNELVENT AKOR ?

Pour entretenir votre VMC, nettoyez régulièrement les filtres, vérifiez les conduits pour détecter d'éventuelles obstructions et assurez-vous que le ventilateur fonctionne correctement. Consultez le manuel pour des instructions détaillées sur l'entretien.

Que faire si la VMC ne fonctionne pas ?

Si la VMC ne fonctionne pas, vérifiez d'abord si elle est correctement alimentée électriquement. Assurez-vous que le disjoncteur n'est pas déclenché. Si tout semble en ordre, consultez le manuel pour le dépannage ou contactez un professionnel.

La VMC UNELVENT AKOR peut-elle être utilisée dans une maison passive ?

Oui, la VMC UNELVENT AKOR est conçue pour être efficace dans les maisons passives. Assurez-vous que l'installation respecte les normes spécifiques aux maisons passives pour un fonctionnement optimal.

Comment savoir si la VMC UNELVENT AKOR est bien dimensionnée pour ma maison ?

Pour déterminer si la VMC est bien dimensionnée, il est conseillé de réaliser un calcul de débits en fonction de la surface et du volume de votre maison. Consultez un professionnel pour une évaluation précise.

MODE D'EMPLOI VMC DOUBLE FLUX AKOR UNELVENT

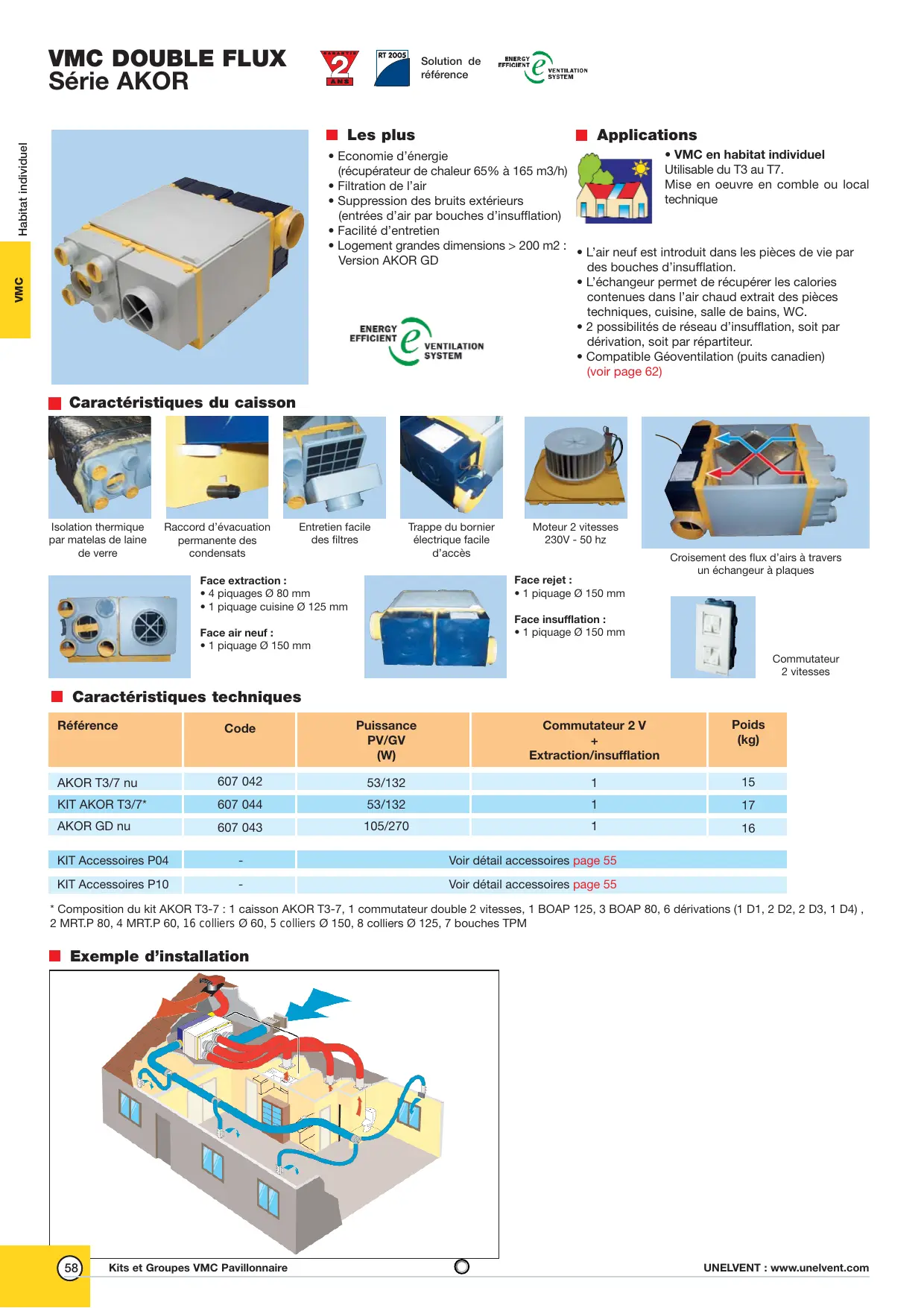

VMC DOUBLE FLUX Série AKOR

Solution de référence

Les plus

Économie d'énergie (récupérateur de chaleur 65% à 165 m3/h) - Filtration de l'air - Suppression des bruits extérieurs (entrées d'air par bouches d'insufflation) Facilité d'entretien - Logement grandes dimensions >200m2 : Version AKOR GD

Applications

• VMC en habitat individuel Utilisable du T3 au T7. Mise en œuvre en comble ou local technique
• L'air neuf est introduit dans les pièces de vie par des bouches d'insufflation. L'échangeur permet de récupérer les calories contenues dans l'air chaud extrait des pièces techniques, cuisine, salle de bains, WC.
• 2 possibilités de réseau d'insufflation, soit par dérivation, soit par répartiteur.
• Compatible Géoventilation (puits canadien) (voir page 62)

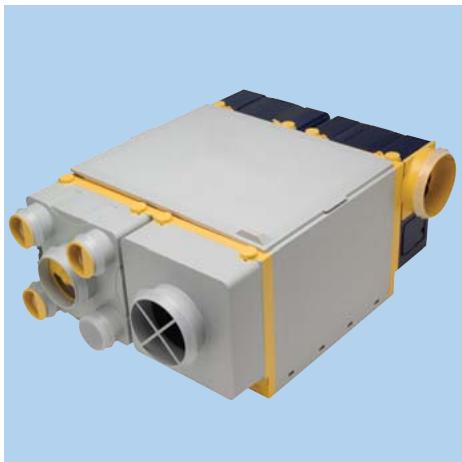

Caractéristiques du caisson

Isolation thermique par matelas de laine de verre

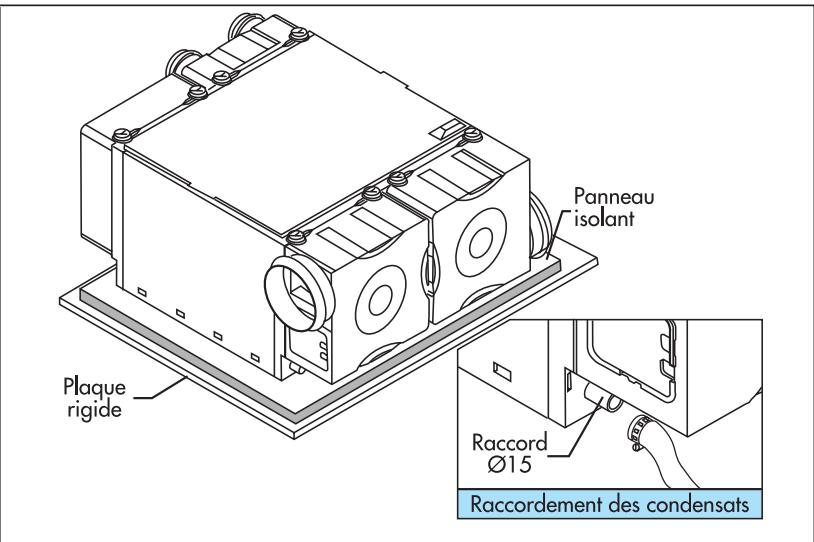

Raccord d'évacuation permanent des condensats

Entretien facile des filtres

Trappe du bornier électrique facile d'accès

Moteur 2 vitesses 230V - 50 Hz

Croisement des flux d'airs à travers un échangeur à plaques

Face extraction :

• 4 piquages 080mm
• 1 piquage cuisine Ø 125 mm

Face air neuf : - 1 piquage Ø 150 mm

Face rejet :

• 1 picage 0.150 mm Face insufflation :
• 1 pique 0.150 mm

Commutateur 2 vitesses

Caractéristiques techniques

Récédence	Code	Puisance PV/GV (W)	Commutateur 2 V + Extraction/insufflation	Poids (kg)
AKOR T3/7 nu	607 042	53/132	1	15
KIT AKOR T3/7*	607 044	53/132	1	17
AKOR GD nu	607 043	105/270	1	16
KIT Accessoires P04	-	Voir détaill accessoires page 55
KIT Accessoires P10	-	Voir détaill accessoires page 55

• Composition du kit AKOR T3-7 : 1 caisson AKOR T3-7, 1 commutateur double 2 vitesses, 1 BOAP 125, 3 BOAP 80, 6 dérivations (1 D1, 2 D2, 2 D3, 1 D4), 2 MRT. P 80, 4 MRT. P 60, 16 colliers Ø 60, 5 colliers Ø 150, 8 colliers Ø 125, 7 bouches TPM

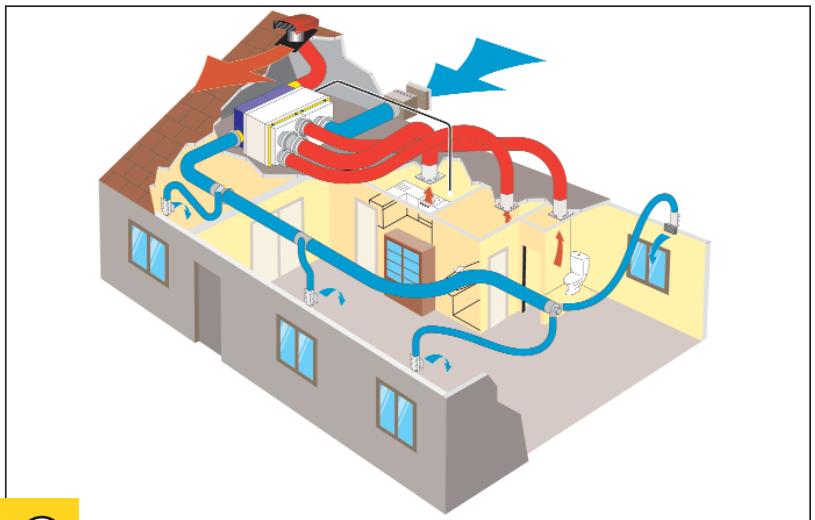

Exemple d'installation

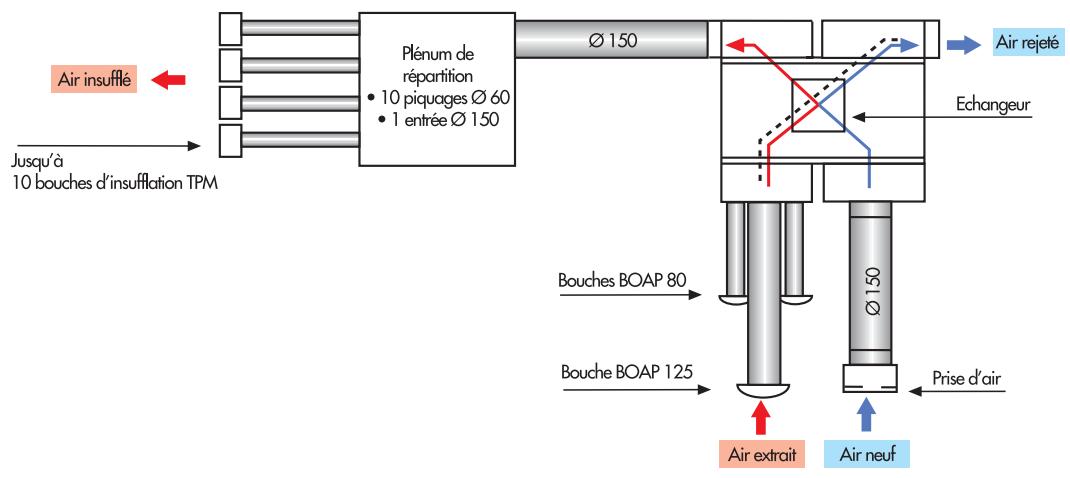

Réseaux de distribution par dérivations - Kit AKOR T3/7 ou éléments séparés

Réseaux de distribution par répartiteur AKOR 10 piquages Ø 60 mm - AKOR nu + éléments séparés

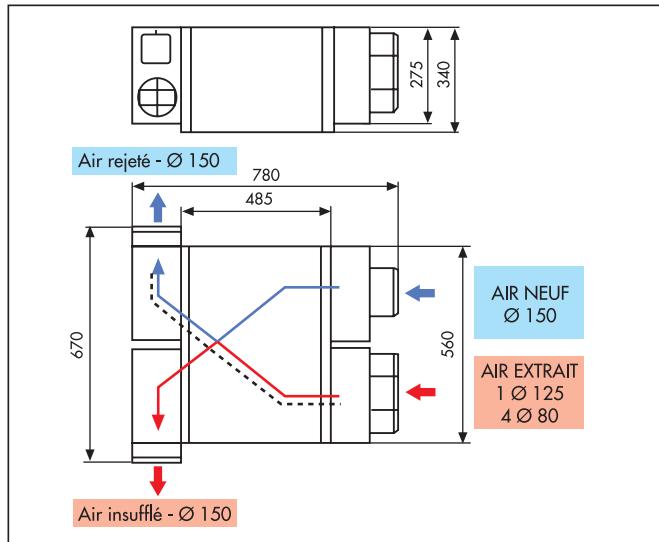

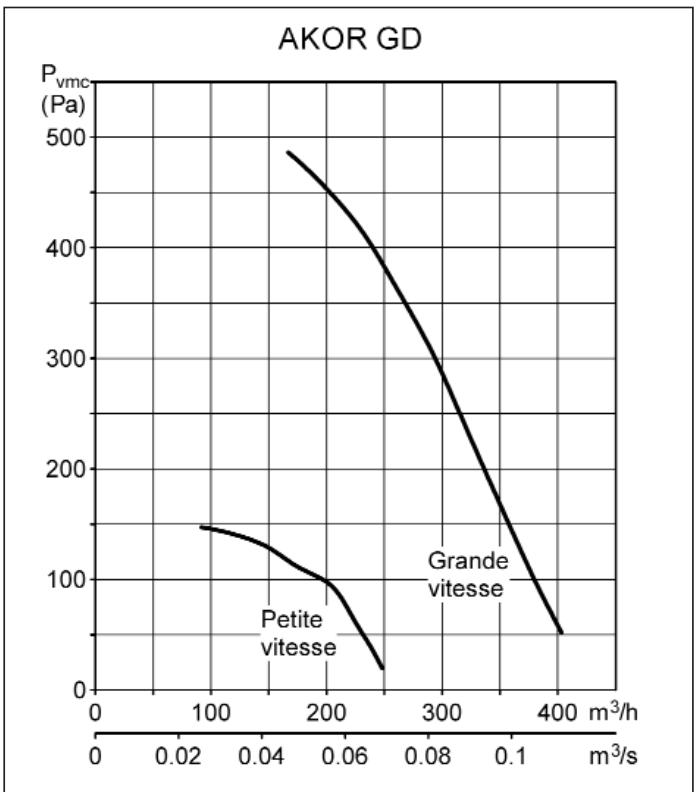

Courbes caractéristiques

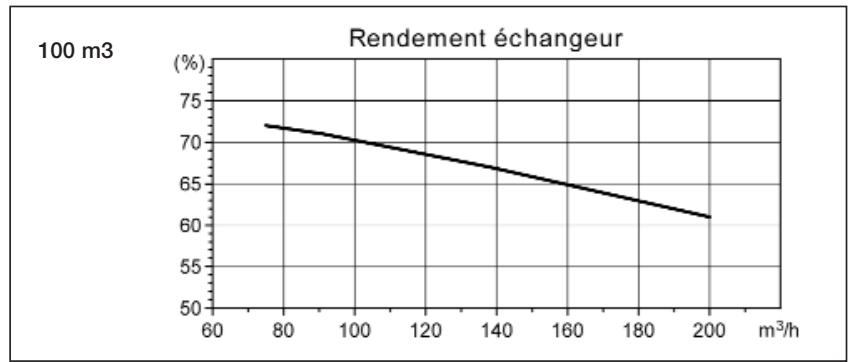

Les diagrammes suivants sont valables pour une densité de l'air de 1,2 Kg/m3.

Caisson de dégivrage AKOR

• Permet d'éviter le gel des condensats de l'air extrait dans l'échangeur à plaques.
• Tôle d'acier galvanisée et équipée de piquets en polyéthylène.
• Constitué d'une résistance de chauffage d'une puissance de 500 W et de thermostats de régulation.

Référence	Code	Ø (mm)
ABE AKOR D0.5	707 045	150

Répartiteur AKOR - ø 60 mm

Plénum de répartition, 10 piquages Ø 60 + 1 entrée Ø 150 mm + 5 bouchons

Dimensions : 360 x 250 (Ht) x 350 mm

Référence	Code	Ø (mm)
REPARTITEUR AKOR	608 534	10 en 60 + 1 en 150

- Répartiteurs AKOR

Plénum insufflation 4 ou 10 piquages Ø 80 mm + bouchons

Référence	Code
REPARTITEUR 4P	860 014
REPARTITEUR 10 P	860 013

-Silencieux

Référence	Code
LA 80	897 687
LA 125	897 688

Récédence	Type	Code	Ø A(mm)	Ø B(mm)	Ø C(mm)	Ø D(mm)
DERIV 150-125-125 P	D1	867 676	150	125	125
DERIV 125-60-60-125 P	D2	867 677	125	60	60	125
DERIV 125-60-60-60 P	D3	867 678	125	60	60	60
DERIV 150-60-60-125 P	D4	867 679	150	60	60	125
DERIV 80/80 P*	D5	867 680	80	80	80

• pour sanitaires complémentaires

Prise d'air

Référence	Code	Ø (mm)
Prise d'air 150 toiture	897 683	150
Prise d'air 150 pignon	897 684	150
PAF 150	875 308	150

Bouche d'insufflation

Référence

Destinée à introduire l'air dans les logements individuels.

Conçue en matière plastique.

Grille pour montage plafond et montage mural fournie.

TPM-80

Code

876006

60/80

Bouche d'extraction

0 (mm)

Bouches d'extraction plastiques

Référence	Code	Ø (mm)
BOAP 80	857 583	80
BOAC 80	857 589	80
BOAP 125	857 584	125
BOAC 125	857 590	125

Conduit flexible en PVC gris - Longueur 6 m Isolation 25mm Isolation 50mm voir page 353

Récédence	Code	Ø (mm)
GP ISO 60	813 894	60
GP ISO 80	813 881	80
GP ISO 125	813 883	125
GP ISO 150	813 884	150

Chapeau de toiture

Chapeaux de toitures plastiques pour le rejet ou la prise d'air. Abattement en plomb souple.

Référence	Code	Ø (mm)
CT 150 P tuile	870 074	150
CT 150 P ardoise	874 000	150
