Intitulé	Détails
Type de produit	VMC Hygro B
Caractéristiques techniques principales	Récupération de chaleur, fonctionnement hygrostatique
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	600 x 400 x 250 mm
Poids	15 kg
Débit d'air	Jusqu'à 300 m³/h
Type de filtration	Filtres G4
Fonctions principales	Ventilation, récupération de chaleur, réglage automatique selon l'humidité
Entretien et nettoyage	Filtres à remplacer tous les 6 mois, nettoyage des bouches d'extraction
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Informations générales utiles	Installation recommandée par un professionnel, vérification régulière du système

FOIRE AUX QUESTIONS - VMC HYGRO B OZEO HB CC UNELVENT

Qu'est-ce que la VMC Hygro B Ozéo HB CC ?

La VMC Hygro B Ozéo HB CC est un système de ventilation mécanique contrôlée qui ajuste automatiquement le débit d'air selon le taux d'humidité dans votre intérieur, garantissant ainsi un environnement sain et confortable.

Comment installer la VMC Hygro B Ozéo HB CC ?

Pour installer la VMC, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de respecter les normes électriques et de ventilation en vigueur. Si vous n'êtes pas sûr, il est recommandé de faire appel à un professionnel.

Que faire si la VMC ne fonctionne pas ?

Vérifiez d'abord que l'appareil est bien alimenté et que les disjoncteurs ne sont pas déclenchés. Assurez-vous également que les bouches d'aération ne sont pas obstruées. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Comment nettoyer la VMC Hygro B Ozéo HB CC ?

Pour nettoyer la VMC, débranchez l'appareil, puis retirez les filtres et nettoyez-les sous l'eau tiède. Assurez-vous qu'ils soient complètement secs avant de les remettre en place. Nettoyez également les bouches d'aération et les conduits si nécessaire.

La VMC fait-elle du bruit ?

Un léger bruit est normal lors du fonctionnement de la VMC. Cependant, si le bruit est anormalement fort, vérifiez les fixations et assurez-vous qu'il n'y a pas d'objets bloquant le ventilateur. Si le bruit persiste, contactez le service client.

Quelle est la durée de vie de la VMC Hygro B Ozéo HB CC ?

La durée de vie moyenne d'une VMC est d'environ 10 à 15 ans, selon l'utilisation et l'entretien. Un entretien régulier peut prolonger sa durée de vie.

Comment régler le taux d'humidité de la VMC ?

La VMC Hygro B Ozéo HB CC est conçue pour ajuster automatiquement le débit d'air en fonction de l'humidité ambiante. Vous pouvez ajuster les paramètres via le panneau de contrôle selon vos préférences.

Que faire si l'humidité dans ma maison reste élevée ?

Si l'humidité reste élevée malgré le fonctionnement de la VMC, vérifiez les sources d'humidité comme les fuites d'eau ou une mauvaise isolation. Il peut être nécessaire de consulter un professionnel pour évaluer la situation.

MODE D'EMPLOI VMC HYGRO B OZEO HB CC UNELVENT

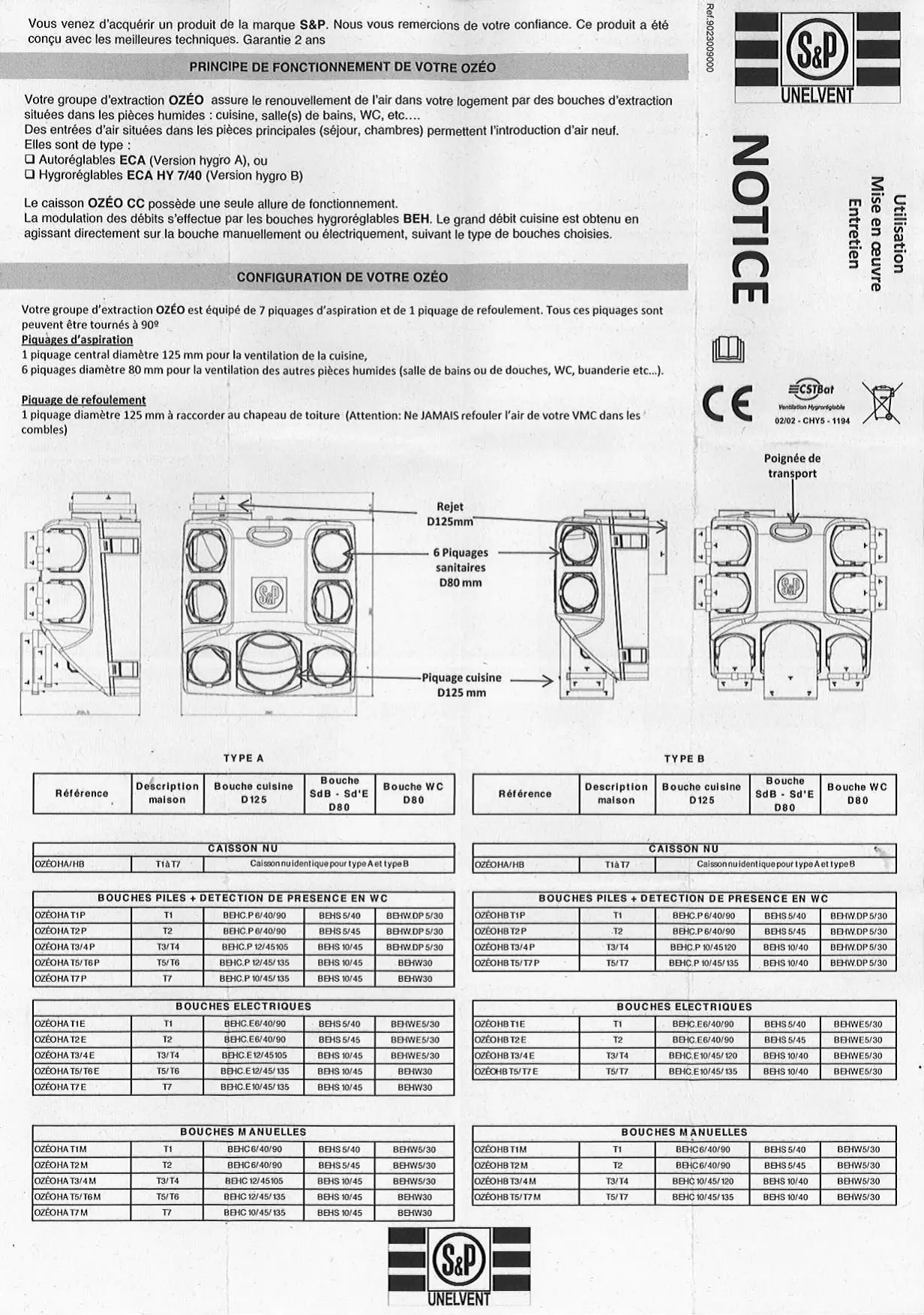

Voues venez d'acquerir un produit de la marque S&P. Nous vous remercions de toute confiance. Ce produit a ete concu avec les meilleures techniques. Garantie 2 ans

PRINCIPLE DE FONCTIONNEMENT DE VOTRE OZÉO

Votre groupe d'extraction OZEO assure le renouvellement de I'air dans voite logement par des bouches d'extraction situées dans les pieces humides : cuisine, salle(s) de bains, WC, etc....

Des entrees d'air situées dans les pièces principales (sejour, chambres) permettent l'introduction d'air neuf.

Elles sont de type :

Autoreglables ECA (Version hygro A), ou
Hygróglables ECA HY 7/40 (Version hygro B)

Le caisson OZÉO CC possède une seule allure de fonctionnement.

La modulation des débits s'effectue par les bouches hygrolégables BEH. Le grand début cuisine est obtenu en agissant directement sur la bouche manuelle ou électriquement, suivant le type de bouches choisis.

CONFIGURATION DE VOTRE OZÉO

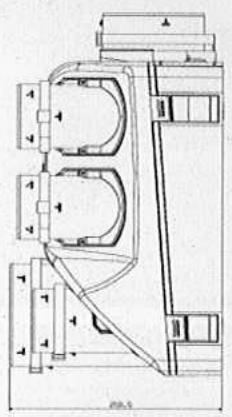

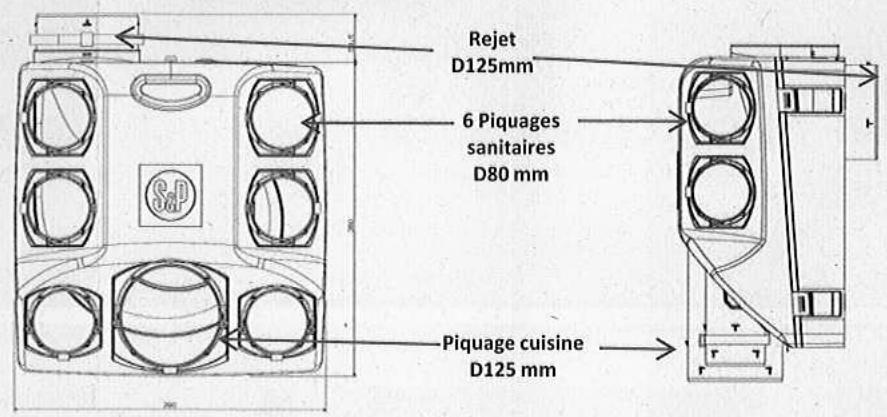

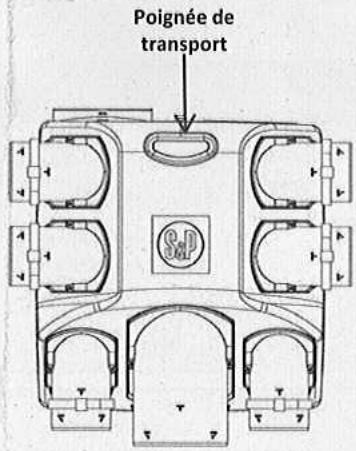

Votre groupe d'extraction OZEO est equiped de 7 piquages d'aspiration et de 1 piquege de refoulement. Tous ces piquages sont peut e tournes a 90

Piquages d'aspiration

1 piquage central diametre 125 mm pour la ventilation de la cuisine,
6 piagues diametre 80 mm pour la ventilation des autres pièces humides (salle de bains ou de douches, WC, buanderie etc...).

Piquage de refoulement

1 piquage diametre 125 mm à raccarder au chapeau de toiture (Attention: Ne JAMAIS refouler l'air de votre VMC dans les combles)

000600E206198

Enn

W

oues

Ventilation Hygroscopic Table

02/02-CHY5-1194

TYPE A

Référence

Descriptionmaison

Bouche cuisineD125

BoucheSdB - Sd'E D80

Bouche WC D80

TYPE B

Référence

Description malson

Bouche cuisine D125

Bouche SdB - Sd'E D80

Bouche WCD80

CAISSON NU
OZÉOHA/HB	T1à T7	Caisson nuidentique pour type A et type B

CAISSON NU
OZÉOHA/HB	T1à T7	Caisson nuidentique pour type A et type B

BOUCHES PILES + DETECTION DE PRESENCE EN WC
OZÉOHA T1P	T1	BEHC.P 6/40/90	BEHS 5/40	BEHW.DP 5/30
OZÉOHA T2P	T2	BEHC.P 6/40/90	BEHS 5/45	BEHW.DP 5/30
OZÉOHA T3/4P	T3/T4	BEHC.P 12/45105	BEHS 10/45	BEHW.DP 5/30
OZÉOHA T5/T6P	T5/T6	BEHC.P 12/45/135	BEHS 10/45	BEHW30
OZÉOHA T7P	T7	BEHC.P 10/45/135	BEHS 10/45	BEHW30

BOUCHES PILES + DETECTION DE PRESENCE EN WC
OZÉOHBT1P	T1	BEHC.P6/40/90	BEHS5/40	BEHW.DP5/30
OZÉOHBT2P	T2	BEHC.P6/40/90	BEHS5/45	BEHW.DP5/30
OZÉOHBT3/4P	T3/T4	BEHC.P10/45120	BEHS10/40	BEHW.DP5/30
OZÉOHBT5/T7P	T5/T7	BEHC.P10/45/135	BEHS10/40	BEHW.DP5/30

BOUCHES ELECTRIQUES
OZÉOHAT1E	T1	BEHC.E6/40/90	BEHS 5/40	BEHWES/30
OZÉOHAT2E	T2	BEHC.E6/40/90	BEHS 5/45	BEHWES/30
OZÉOHAT3/4E	T3/T4	BEHC.E12/45/105	BEHS 10/45	BEHWES/30
OZÉOHAT5/T6E	T5/T6	BEHC.E12/45/135	BEHS 10/45	BEHW30
OZÉOHAT7/E	T7	BEHC.E10/45/135	BEHS 10/45	BEHW30

BOUCHES ELECTRIQUES
OZÉOH B T1E	T1	BEHC.E6/40/90	BEHS 5/40	BEHWE5/30
OZÉOH B T2 E	T2	BEHC.E6/40/90	BEHS 5/45	BEHWE5/30
OZÉOH B T3/4 E	T3/T4	BEHC.E10/45/120	BEHS 10/40	BEHWE5/30
OZÉOH B T5/ T7 E	T5/T7	BEHC.E10/45/135	BEHS 10/40	BEHWE5/30

BOUCHES MANUELLES
OZÉOHAT1M	T1	BEHC 6/40/90	BEHS 5/40	BEHW5/30
OZÉOHAT2M	T2	BEHC 6/40/90	BEHS 5/45	BEHW5/30
OZÉOHAT3/4M	T3/T4	BEHC 12/45/105	BEHS 10/45	BEHW5/30
OZÉOHAT5/T6M	T5/T6	BEHC 12/45/135	BEHS 10/45	BEHW30
OZÉOHAT7M	T7	BEHC 10/45/135	BEHS 10/45	BEHW30

BOUCHES MANUELLES
OZÉOH B T1M	T1	BEHC 6/40/90	BEHS 5/40	BEHW5/30
OZÉOH B T2 M	T2	BEHC 6/40/90	BEHS 5/45	BEHW5/30
OZÉOH B T3/4 M	T3/T4	BEHC 10/45/120	BEHS 10/40	BEHW5/30
OZÉOH B T5/T7 M	T5/T7	BEHC 10/45/135	BEHS 10/40	BEHW5/30

1

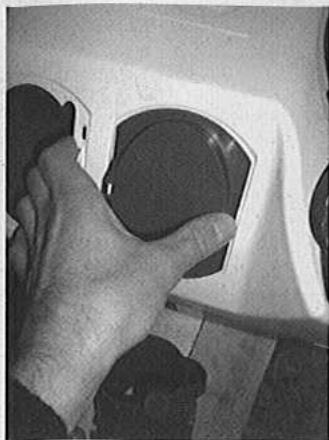

Décliper tous les piquages

2
Opturer les piquages non utilisés à l'aide des bouchons (Qte:4).

3

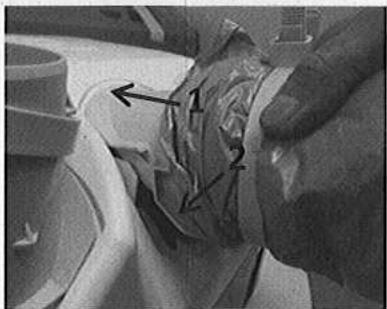

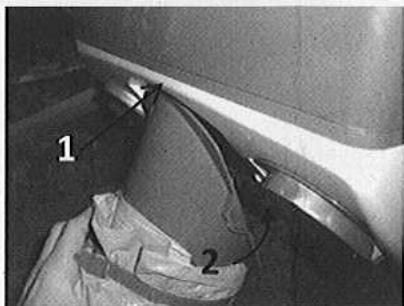

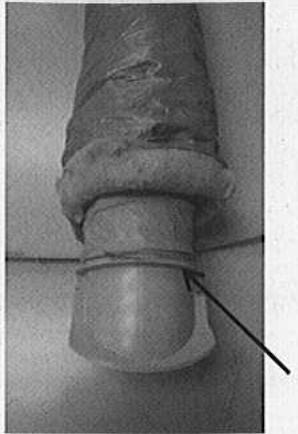

Positionner le conduit sur les piquages jusqu'à la rainure A

4
Positionner l'isolant jusqu'à la rainure A
A

5
Positionner le foureau extérieur jusqu'à la rainure A

6

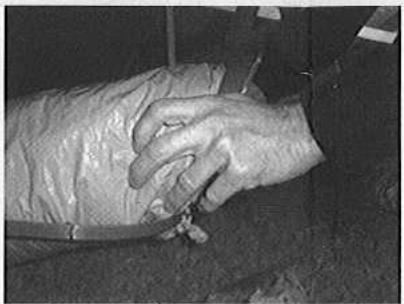

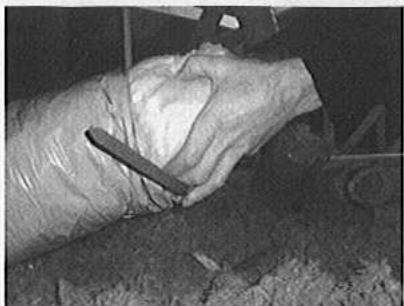

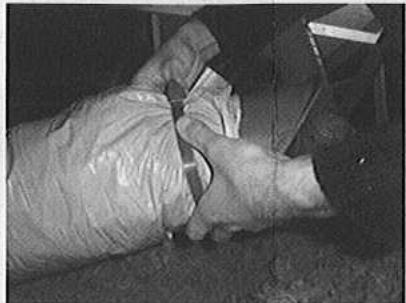

Fixer le tout à l'aide du collier EasyFix

MONTAGE SUSPENDU
7A

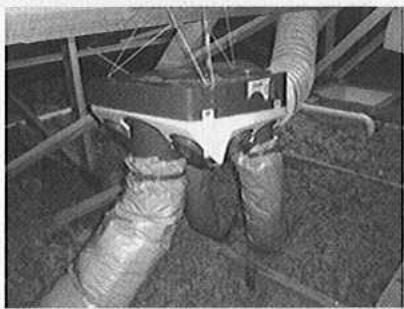

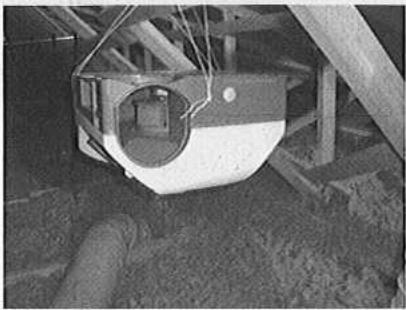

Suspendre le groupe à l'aide la cordelette.

FIXATION SUR UN SUPPORT (MUR, CLOISON, PLAFOND, DALLE)

7B1

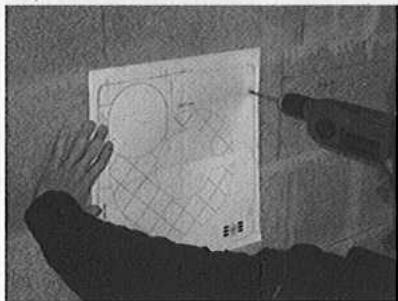

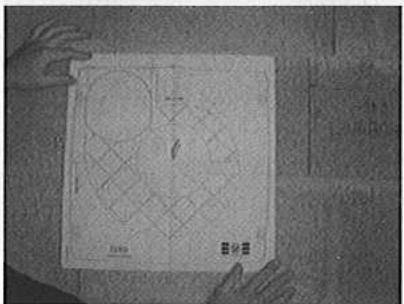

Positionner le gabarit de perçage

7B2
Percer les trous de fixation

7B3
Fixer le groupe à l'aide de 4 vis D6 mm

MONTAGE DES PIQUAGES SUR LE GROUPE

8

8 BIS

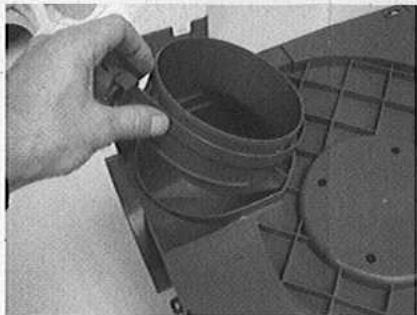

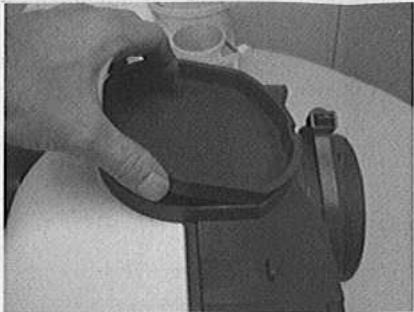

Cliper les piquages en respectant l'ordre 1 puis 2 (cuisine D125, sanitaires D80). Montage à 90^ (8) ou en ligne (8bis)

Votrecaissonestinstalle

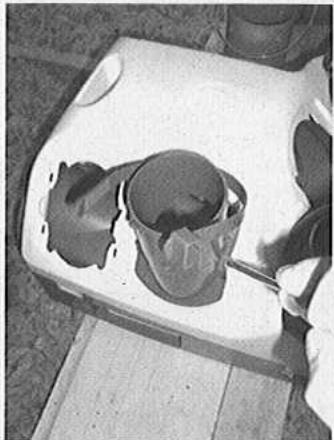

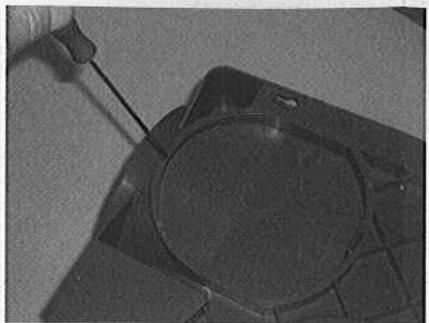

Á l'aide d'un tournevis plat, décliper le bouchon.

Repositionner le bouchon.

Cliper le piquage du rejet.

Le piavage est pret a receivevoir le conduit de rejet.

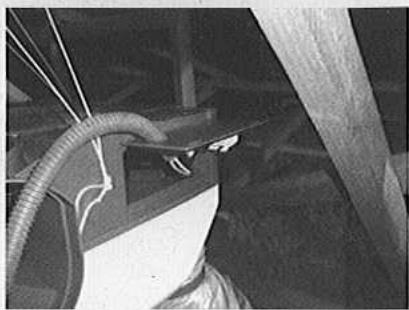

BRANCHEMENT ELECTRIQUE

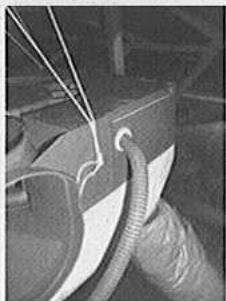

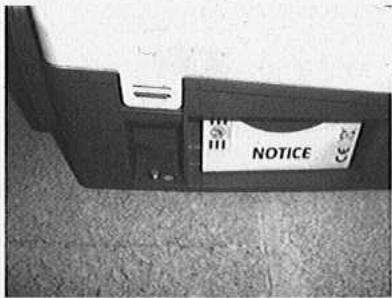

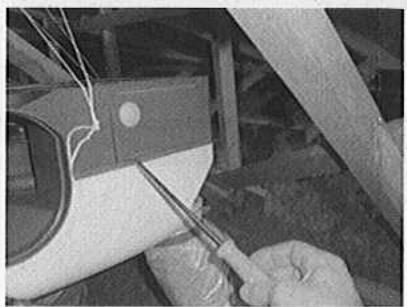

Ouvr la trappe electrique à l'aide d'un tourne vis plat,

Passer la gaine par le presse-étoupe

Raccorder selon le schema
Note:L'appareil étant classe 2
la terre n'est pas nécessaire.

Refermer la trappe électrique

MONTAGE DES GAINES

Le reseau est realised en gaine souple PVC, et il doit etre le plus simple possible :
- Eviter les longueurs (bien tendre la gaine) et coudes superflus.

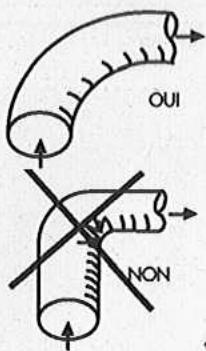

Faire des coudes de grands rayons.
- Ne pas écraser les gains,
N'tutiliser qu'un seul piquage par bouche,
- Pour l'extraction, n'utiliser que de la gaine isolée type GP Iso,
L'aspiration est réalisée avec de la gaine 0125 mm pour la cuisine et 080 pour les autres pieces humides,
Le rejet du groupe d'extraction doit etre raccorde avec de la gaine 125 a une sortie de toiture aeraulique de meeme diametre,

ENTRETIEN

IMPORTANT: Avant toute intervention,mettre votre apparell hors tension

Au moins deux fois par an :

Nettoyer les bouches d'extraction sanitaires et cuisine (voir notice jointe à la bouche).

Dépoussierer les entrées d'air des pieces principales.

Tous les 2 ans :

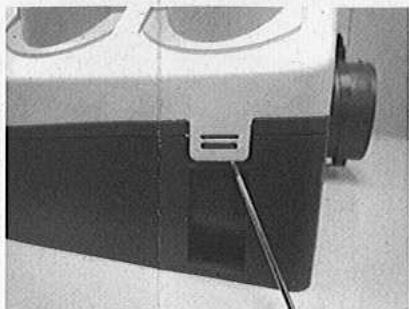

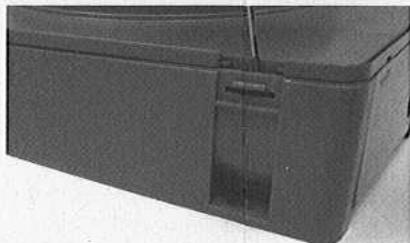

Dépoussière l'intérieur du groupe d'extraction OZEO en dégrafant les 4 clips du plenum由此居於的， à l'aide d'un tournevis.
