| Type de produit | VMC double flux |
| Marque | UNELVENT |
| Modèle | IDEO 325 ECOWATT |
| Dimensions (L x H x P) | 745 x 877 x 471 mm |
| Poids | 45 kg |
| Alimentation électrique | 230 V / 50 Hz |
| Puissance consommée | 27,3 W (total des deux moteurs) |
| Débit d'air maximum | 275 m³/h |
| Réglage du débit | Par pas de 5 m³/h |
| Rendement de l'échangeur | Jusqu'à 95% |
| Filtration | Pré-filtre EU4 + Filtre EU5 (option EU7) |
| By-pass | Automatique ou manuel |
| Niveau sonore | 23,3 dB(A) |
| Télécommande | Radio, portée 150 m (option 200 m) |
| Programmation | Hebdomadaire, jour/heure, débits mini/maxi |
| Diagnostic | Indicateurs : transmission, piles, défaut, encrassement filtres |
| Nombre de sanitaires | 1 à 6 |
| Montage | Mural, vertical ou horizontal au sol |
| Options | Cache-gaine, antenne 200 m, filtre EU7, kit condensats |
| Entretien | Filtres sur glissières, indicateurs d'encrassement |
| Pièces détachées disponibles | Filtres, télécommande, bouton poussoir, antenne, etc. |
FOIRE AUX QUESTIONS - VMC DOUBLE FLUX IDEO 325 ECOWATT UNELVENT
Questions des utilisateurs sur VMC DOUBLE FLUX IDEO 325 ECOWATT UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre VMC double flux au format PDF gratuitement ! Retrouvez votre notice VMC DOUBLE FLUX IDEO 325 ECOWATT - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VMC DOUBLE FLUX IDEO 325 ECOWATT de la marque UNELVENT.
MODE D'EMPLOI VMC DOUBLE FLUX IDEO 325 ECOWATT UNELVENT
| + | Économies d'énergie |
| + | Jusqu'à 25% d'économies sur le chiffage |
| + | Échangeur très haut rendement jusqu'à 95% |
| + | Moteurs très BASSE consommation à partir de 27,3 watts Th-C' |
- total des deux moteurs : maison T3 - 2 sanitaires
idéale, la solution idéale pour la ventilation des maisons THPE, BBC, passives...
Filtration optimisée
- Filtration double à l'introduction de l'air neuf
- Filtration simple à l'extraction de l'air vicié Santé et comport
Télécommande radio
+ Multi-fonctions programmables + Diagnostic permanent de fonctionnement + Design et ergonomie
- Montage mural
- Montage au sol : vertical ou horizontal Facilité d'installation
Caisson dessiné pour être installé dans les pièces de service : buanderie, cellier, arrière-cuisine, chaufferie... Pour un accès permanent
- Pour tout type de maison individuelle
- De 1 à 6 sanitaires
- By-pass automatique ou manuel + Sur-ventilation programmable
- Compatibilité puits canadien / provençal + Rafraîchissement d'été
Efficacité et maîtrise de l'énergie
Avec un débit d'air extrait de 275 m³/h et un très haut rendement jusqu'à 95%, IDEO permet de réduire jusqu'à 25% la facture de chauffage.
Avec IDEO, la nouvelle VMC double flux pavillonnaire, Unelvent S&P s'inscrit
encore une fois dans la démarche de l'architecture THPE, BBC, passive...
L'échangeur à trés HAUT rendement est le vérible COEUR du système*.
Hiver : fonctionnement sans by-pass
Été : fonctionnement sans by-pass
Été : fonctionnement avec by-pass

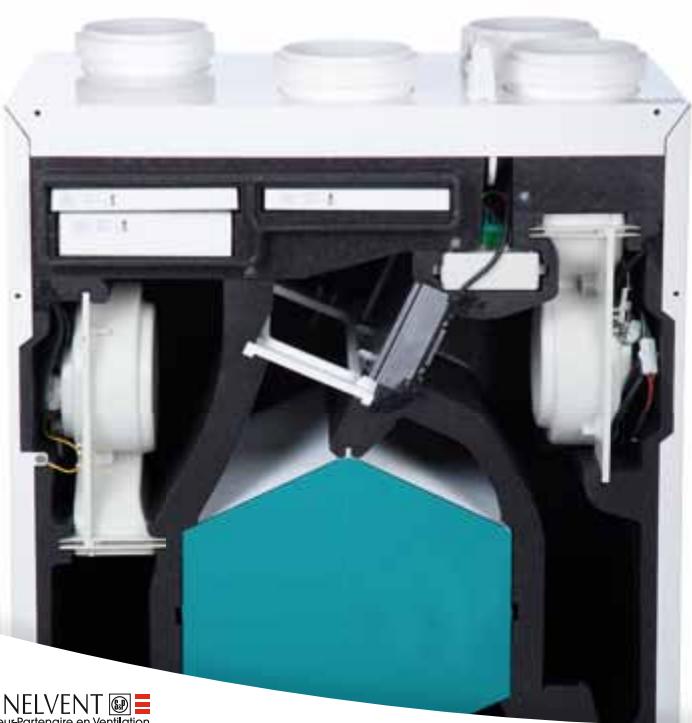

En HIVER: réchauffage de l'air
- L'air neuf froid venant de l'extérieur capte jusqu'à 95% des calories de l'air chaud extrait des pièces techniques (cuisine, bains, WC).
En été: rafraîchissement de l'air
- Dans la journée, quand l'air extérieur est plus chaud que l'air intérieur, il est refroidi dans l'échangeur. La nuit, c'est l'air extérieur qui est le plus frais. Grâce au by-pass automatique, l'échangeur est court-circuité.
- Dans les deux cas, c'est de l'air rafraîchi qui est insufflé dans la maison.
Moteur
Pré-filtre
Filtre
* Exemples de températures entrées / sorties du caisson
Échangeur
Santé et comport grâce à IDEO
Le caisson IDEO travaille à débit constant, quelque soit le degré d'empoussièrement des filtres, sur toute la plage de fonctionnement des moteurs. La qualité du renouvellement de l'air est donc constante.

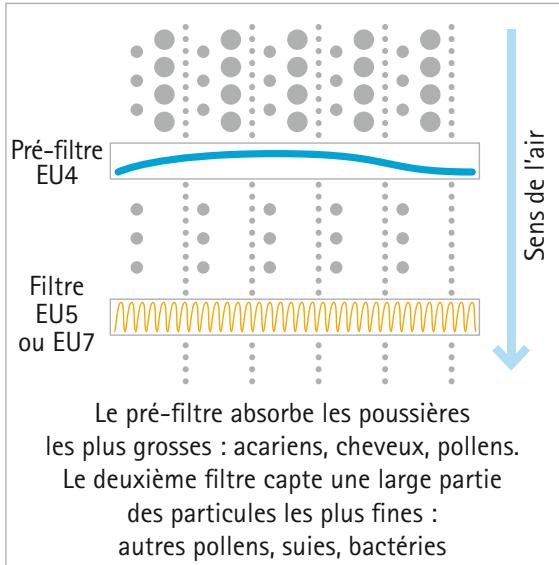

Un air SAIN grâce à une filtration efficace
IDEO protège la santé des occupants de la maison.
IDEO est équipé d'un filtre plissé haute efficacité, type EU5 (option EU7).
Un pré-filtre de type EU4 protège le filtre principal et prolonge son efficacité.
Un filtre EU4 protège l'échangeur et évite son encrassement.
- Les filtres IDEO optimisent la qualité de l'air et la consommation des moteurs
Confort acoustique
+ Niveau sonore:23,3dB(A)*. L'échangeur fait office de silencieux. + Suppression des entrées d'air classiques. + Suppression de la gène due aux rafales de vents dominants. + Suppression de la transmission des bruits extérieurs.
Confort hygrométrique
+ Homogénéisation du taux d'humidité. + Air insufflé préalablement déshumidifié.
Façade retenue par vérin
Filtres sur glissières
Accessibilité rapide aux filtres sans outil
Élégance de l'air

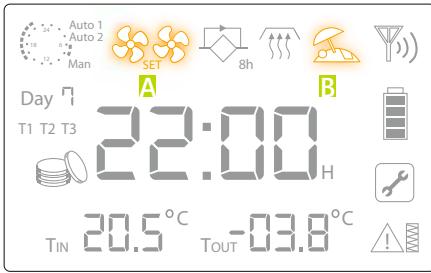

Confort d'utilisation
Avec son écran de visualisation des informations, la télécommande radio IDEO a été conçue avec un soin tout particulier apporté à son esthétique.
Le bouton poussoir radio « grand débit cuisine » a été dessiné dans le même esprit.

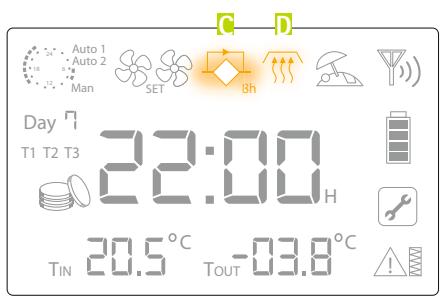

Visualisation des débits a ou b.
- Débits nominaux. Grand débit cuisine.
- Mode absence.
ÉTÉ : bypass à 100% automatique ou manuel.
- Surventilation et rafraîchissement nocturne en été. Possibilité de forçage manuel avec temporisation 8 heures.

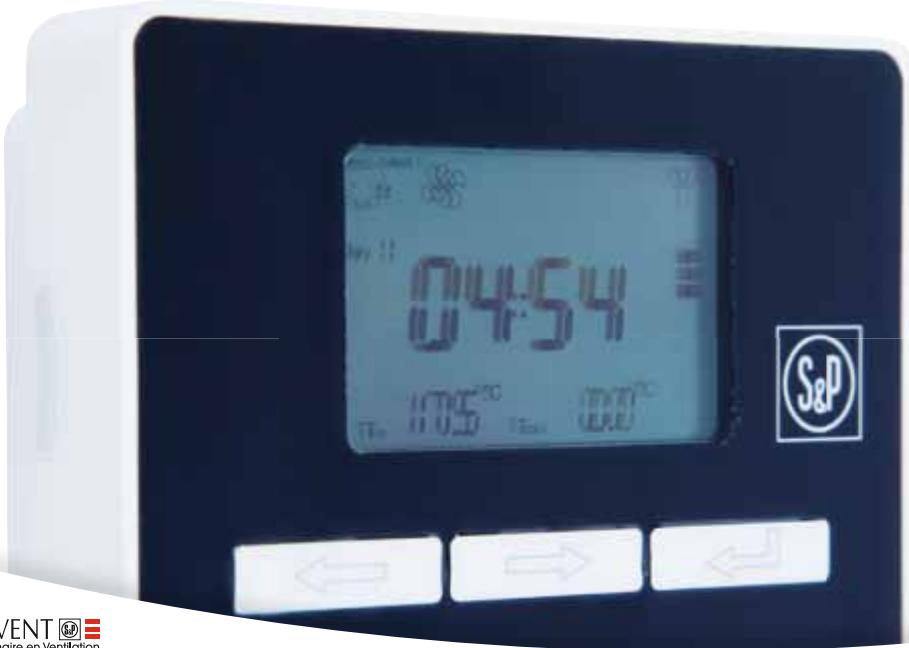

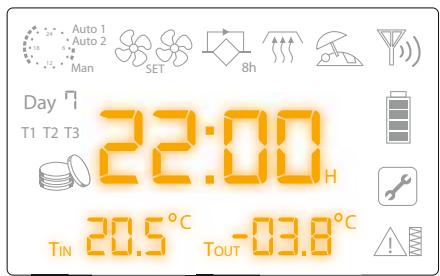

HIVER : système de dégivrage automatique d.
Mise en route automatique sans arrêt de l'insufflation. Pas de batterie électrique additionnelle.
- Indication de l'heure.
- Indication de la température intérieure au niveau de la télécommande.
- Indication de la température extérieure.

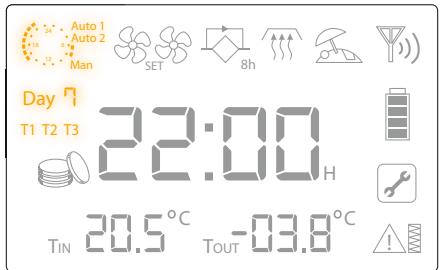

La télécommande peut :
- être accrochée en permanence sur le caisson IDEO.
- est posée sur un meuble dans une autre pièce.
- être fixé sur un mur dans une autre pièce.
- Portée de la télécommande : 150 m en champ libre. (option : antenne 200 m)

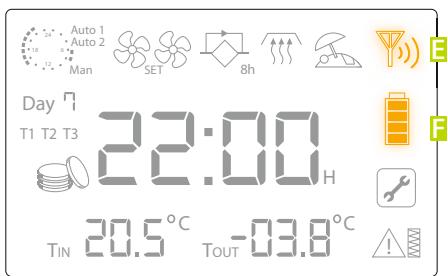

Programmation
+ Jour / heure. + Débits mini / maxi. Réglage des débits par pas de 5 m³/h. + Planning hebdomadaire de fonctionnement. + Pré-programmation automatique ou programmation manuelle.

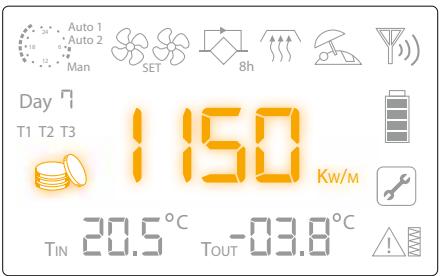

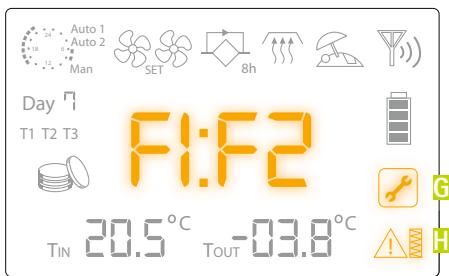

Diagnostic de fonctionnement
- Indicateur de la qualité de transmission radio E.
- Indicateur de l'état des piles de la télécommande F.
- Indicateur de défaut eventuel G. Indicateur d'empoussrement des filtres H. Indicateur séparé entre les filtres :
Indicateur d'économies d'énergie.
Bouton poussoir radio grand débit cuisine
- Transmission de la commande par radio : pas de câblage. + Mode grand débit temporisé 30 minutes.
- Installation en saillie dans la cuisine. + Esthétique similaire à la télécommande principale.
Souplesse d'installation
La conception d'IDEO permet d'adapter la position du caisson à toutes les situations architecturales.
Installation multi-positions
Verticale murale
Verticale au sol
Horizontale au sol
Option
Panneau cache-gaines

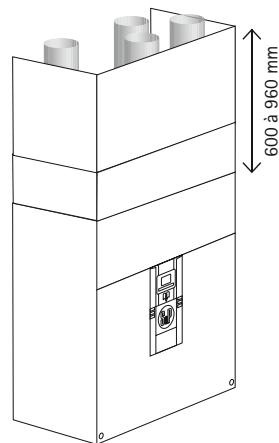

Panneaux coulissants (3 côtes) Hauteur réglable de 600 à 960 mm + Tôle laquée blanc
Option
Antenne longue portée 200m
- Pour les cas où la transmission ne serait pas optimale avec l'antenne standard.
Option
Filtre EU7
Le filtre EU7 très haute efficacité est particulièrement recommandé dans les maisons où vivent des personnes allergiques, asthmatiques ou plus simplement sensibles aux attaques de la sphère ORL.
Options

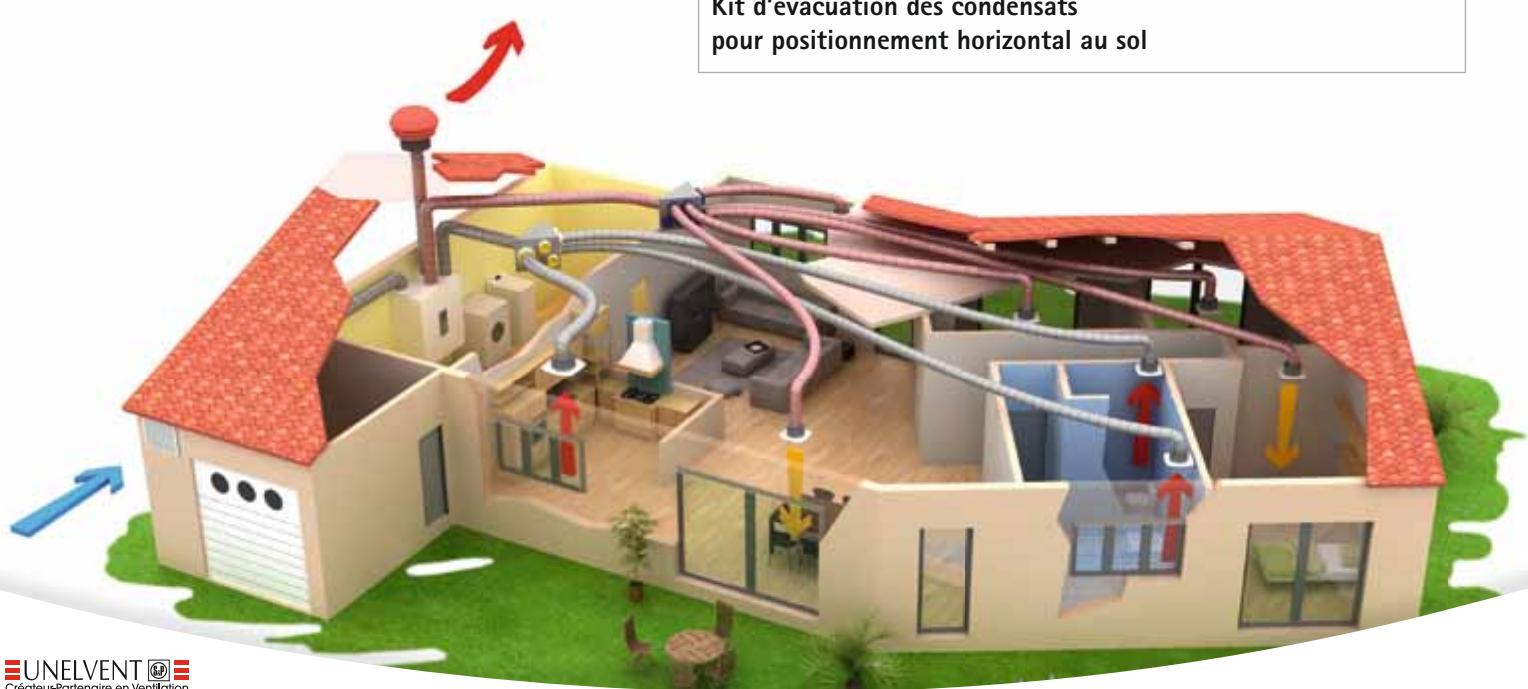

Kit d'évacuation des condensats pour positionnement horizontal au sol
Extraction
Les gains d'extraction de l'air vicié dans les pièces techniques sont rassemblées sur un plénum à 4 ou 6 piquages sanitaires (+1 piquage cuisine)
Insufflation
Les gains d'insufflation de l'air neuf réchauffé partent de plénums à 4 ou 10 piquages.
Avec 1 ou 2 répartiteurs à 4 piquages
- Avec 1 répartiteur à 10 piquages

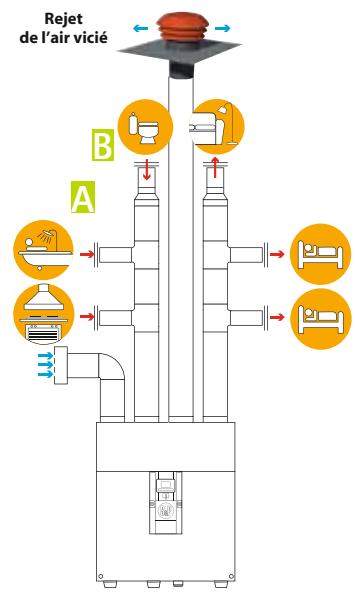

Exemple de schéma d'installation type «distribution
Dans ce cas, la bouche B, plus éloignée du caisson, peut être défavorisée par rapport à la bouche A avec un début insuffisant.
Nous recommandons alors d'installer les bouches d'extraction sanitaires et les bouches d'insufflation chambre avec des régulateurs de débits.
Entretien facile
- Moteurs, échangeur, by-pass et filtres sur glissières pour un dépoussierage aisé. Indicateurs d'encrasement des filtres :
- Filtres à l'introduction d'air neuf
- Filtre à l'extraction d'air pollué
- Filtres accessibles en façade
+Alarme de défaillance des piles de télécommande
IDEO, l'élegance de l'air
Conduits et bouches
Unelvent S&P innove aussi dans le domaine des accessoires pour des réseaux plus efficaces, plus sains et plus esthétiques.
Conduits et accessoires spirales Gamme SPIRALEO
- Spécifique pour les raccordements aux caissons de VMC double flux. + Polyéthylène spiralé.
- Pour installation en volumes chauffés. + Mise en œuvre rapide.
- Raccordement conduit/conduit et conduit/accessoire par manchon femelle type FRT.
- Manipulation aisée : poids très faible. Longévité assurée : sans corrosion. Intérieur lisse : efficacité aéraultique. Impermeabilité à l'air et à la vapeur d'eau. Isolation thermique et phonique.
Conduits souples isolés Gamme GP ISO
- Gaine intérieure duplex aluminium / polyester.
- Pas de dégagement à l'insufflation : réseau sain. Housse extérieure polyéthylène.
- Conduit calorifugé.
- 25 mm de laine de verre pour volumes chauffés. -50 mm de laine de verre pour volumes non chauffés.
Conduits rigides extra-plats Gamme TUBPLA
Recommandé pour le réseau d'extraction en volumes chauffés.
- Gain de place. + Efficacité aéraulique. + Rapidité de mise en œuvre. Passage en doublage de cloison.
Bouches design orientables : insufflation et extraction
Bouche extra plate et discrète. + Manchettes à griffes 080 et 0125 mm. + Utilisation possible avec régulateurs de débit.
NOUVEAU
4 volets régibles pour une orientation optimale des flux d'air.
Extraction
Insufflation
4 volets ouverts
2 volets ouverts
3 volets ouverts
2 volets ouverts
1 volet ouvert
Gamme spiraleo
Isolation efficace. + Facilité de mise en œuvre. Esthétique.
Coudes
Angles ou 0150 et 0125 mm.
Réf.: CDR ISO
Raccordement à l'aide d'un manchon femelle
Conduit sur conduit Conduit sur accessoire + Accessoire sur accessoire

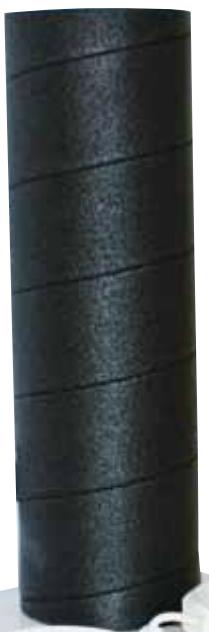

Conduits droits
Longueur 2,25 m. 0150 et 0125 mm.
Réf.: GPR ISO
Légende des couleurs d'air
Tableaux des références Autres accessoires : voir catalogue général.
| Références | Code | Désignation |
| Kit IDEO HR P04 | 600 086 | IDEO HR ECOWATT + Kit Accessoires P04 |
| Kit IDEO HR P10 | 600 085 | IDEO HR ECOWATT + Kit Accessoires P10 |
| Kit accessoires P04 | 600 060 | Kit accessoires réseau avec 2 plénums 4 piquages (composition ci-dessous) |
| Kit accessoires P10 | 600 061 | Kit accessoires réseau avec 1 plénum 10 piquages (composition ci-dessous) |
| BDO 80 | 855 015 | Bouche design extraction / insufflation Ø 80 mm |
| BDO 125 | 855 016 | Bouche design extraction / insufflation Ø 125 mm |
| RC IDEO | 600 910 | Télécommande radio supplémentaire pour caisson IDEO |
| BOOST IDEO | 600 911 | Bouton poussoir grande vitesse cuisine supplémentaire pour caisson IDEO |
| KIT G4 IDEO | 600 912 | Filtre EU4 pour caisson IDEO |
| KIT F5/G4 IDEO | 600 913 | Kit filtre EU5 + EU4 pour caisson IDEO |
| KIT F7/G4 IDEO | 600 914 | Kit filtre EU7 + EU4 pour caisson IDEO |
| ECG IDEO | 600 915 | Cache gaine coulissant pour caisson IDEO |
| KIT ANT.200 IDEO | 600 916 | Antenne radio longue portée pour caisson IDEO |
| KIT H IDEO | 600 917 | Kit évacuation condensats pour IDEO en position horizontalie |
| GPR ISO 150 | 810 101 | Conduit PE spiralé isolant longueur 2,25 m Ø 150 mm |
| CDR ISO 150/90 | 810 105 | Coude PE spiralé isolant à 90° Ø 150 mm |
| CDR ISO 150/45 | 810 106 | Coude PE spiralé isolant à 45° Ø 150 mm |
| CDR ISO 150/30 | 810 107 | Coude PE spiralé isolant à 30° Ø 150 mm |
| GPR ISO 125 | 810 100 | Conduit PE spiralé isolant longueur 2,25m Ø 125 mm |
| CDR ISO 125/90 | 810 102 | Coude PE spiralé isolant à 90° Ø 125 mm |
| CDR ISO 125/45 | 810 103 | Coude PE spiralé isolant à 45° Ø 125 mm |
| CDR ISO 125/30 | 810 104 | Coude PE spiralé isolant à 30° Ø 125 mm |
Composition des kits réseaux
| Références | Code | Désignation |
| Kit accessoires P04 | 600 060 | 2 répartiteurs d'insufflation 4P, 1 plénum d'extraction 5P, 4 manchons Ø150, 1 dérivation Ø150/125/125, 8 bouches d'insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 30 colliers CX 125 |
| Kit accessoires P10 | 600 061 | 1 répartiteur d'insufflation 10P, 1 plénum d'extraction 5P, 4 manchons Ø150, 8 bouches d'insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 26 colliers CX 125 |
\section*{Caractéristiques générales}
- Débit maximum: 275 m³/h Réglage du début: par pas de 5 m³/h
- Puissance consommée : 27,3 W Th-C* + Alimentation 230V / 50Hz Poids : 45 kg Dimensions LxHxP : 745x877x471mm
- total des deux moteurs : maison T3 - 2 sanitaires
Pstat (Pa)
