Type de produit	Grille d'aération
Marque	UNELVENT
Modèle	USAV (gamme de 6 modèles)
Matériau	Aluminium anodisé pour cadre et ailettes, acier pour axes
Diamètre nominal	De 100 mm à 315 mm selon modèle
Débit maxi conseillé	De 90 m³/h à 650 m³/h selon modèle
Grillage anti-moustiques	Oui, intégré
Fixation	Directe par vis sur conduit (pas de 20 mm)
Encastrement	Section rectangulaire ou carrée
Applications	Rejet ou prise d'air pour ventilation et climatisation
Installation	En façade
Accessoires disponibles	Contre-cadres de fixation (CPG), plénums à raccordement (PGR/PGL)
Options	Volets inversés pour prise d'air intérieur (sur demande)
Entretien et nettoyage	Nettoyer régulièrement le grillage avec un chiffon humide non abrasif
Sécurité	Respecter les débits maxi conseillés pour éviter les surpressions
Pièces détachées et réparabilité	Accessoires de fixation et plénums disponibles séparément
Informations générales	Grille à barres fixes inclinées, fabrication en aluminium

FOIRE AUX QUESTIONS - USAV UNELVENT

Comment installer la grille d'aération USAV ?

Fixez directement la grille sur le conduit à l'aide de vis (pas de 20 mm). Assurez-vous que le diamètre du conduit correspond au modèle choisi.

Quels sont les diamètres disponibles pour la gamme USAV ?

Les diamètres nominaux disponibles sont : 100 mm, 125 mm, 160 mm, 200 mm, 250 mm et 315 mm.

Quel est le débit d'air maximum pour le modèle USAV 200 ?

Pour le modèle USAV 200, le débit maxi conseillé est de 260 m³/h.

La grille USAV est-elle fournie avec un grillage anti-moustiques ?

Oui, la grille intègre un grillage anti-moustiques en standard.

Peut-on utiliser cette grille en prise d'air intérieur ?

Oui, une version avec volets inversés est disponible sur demande pour la prise d'air vers l'intérieur.

Comment entretenir la grille USAV ?

Nettoyez régulièrement le grillage anti-moustiques avec un chiffon humide non abrasif. Ne pas utiliser de produits chimiques agressifs.

Quels accessoires sont disponibles pour la grille USAV ?

Les accessoires incluent les contre-cadres de fixation (CPG) et les plénums à raccordement (PGR ou PGL), standards ou isolés.

Quelle est la différence entre les modèles USAV 100 et USAV 315 ?

La différence principale est le diamètre (100 mm vs 315 mm) et le débit maxi conseillé (90 m³/h vs 650 m³/h). Les dimensions extérieures augmentent en conséquence.

La grille USAV est-elle adaptée pour une installation en extérieur ?

Oui, elle est conçue pour une installation en façade. Le matériau en aluminium anodisé résiste aux intempéries.

Où puis-je télécharger la notice complète de la grille USAV UNELVENT ?

Vous pouvez télécharger la notice gratuite au format PDF sur le site notice-facile.com.

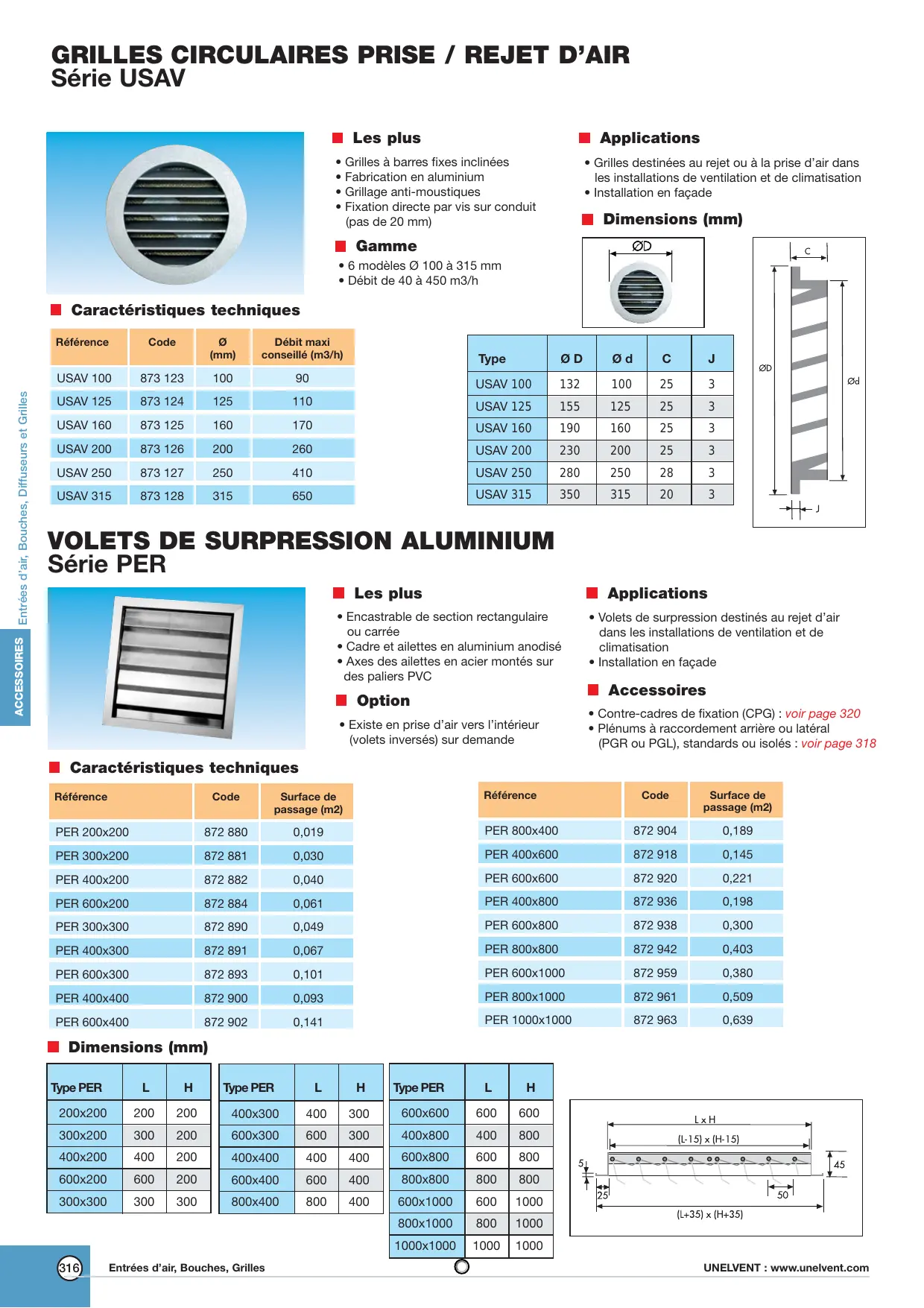

MODE D'EMPLOI USAV UNELVENT

Série USAV

• Caractéristiques techniques

Référence	Code	Ø (mm)	Débit maxi conseillé (m3/h)
USAV 100	873 123	100	90
USAV 125	873 124	125	110
USAV 160	873 125	160	170
USAV 200	873 126	200	260
USAV 250	873 127	250	410
USAV 315	873 128	315	650

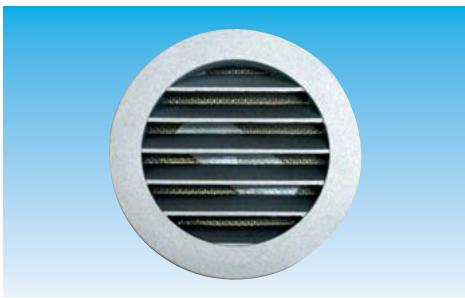

Les plus

Grilles à barres fixes inclinées - Fabrication en aluminium - Grillage anti-moustiques Fixation directe par vis sur conduit (pas de 20 mm)

Gamme

• 6 moduloles Ø 100 à 315 mm
• Débit de 40 à 450 m3/h

Applications

• Grilles destinées au rejet ou à la prise d'air dans les installations de ventilation et de climatisation
• Installation en façade

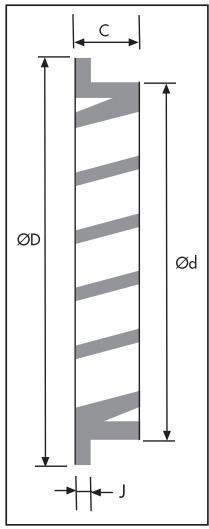

Dimensions (mm)

Type	Ø D	Ø d	C	J
USAV 100	132	100	25	3
USAV 125	155	125	25	3
USAV 160	190	160	25	3
USAV 200	230	200	25	3
USAV 250	280	250	28	3
USAV 315	350	315	20	3

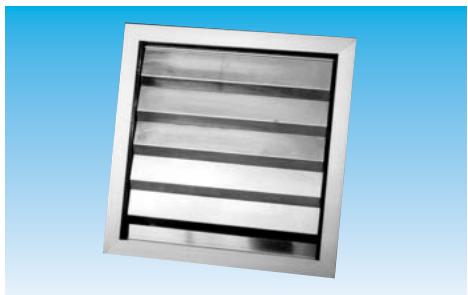

Les plus

• Encastrable de section rectangulaire ou carrée
• Cadre et ailettes en aluminium anodisé
• Axes des ailettes en acier montés sur des paliers PVC

Option

• Existe en prise d'air vers l'intérieur (volets inversés) sur demande

Applications

Volets de surpression destinés au rejet d'air dans les installations de ventilation et de climatisation - Installation en façade

Accessoires

• Contre-cadres de fixation (CPG) : voir page 320
• Plénums à raccordement arrêté ou latéral

(PGR ou PGL), standards ou isolés : voir page 318

• Caractéristiques techniques

Référence	Code	Surface de passage (m2)
PER 200x200	872 880	0,019
PER 300x200	872 881	0,030
PER 400x200	872 882	0,040
PER 600x200	872 884	0,061
PER 300x300	872 890	0,049
PER 400x300	872 891	0,067
PER 600x300	872 893	0,101
PER 400x400	872 900	0,093
PER 600x400	872 902	0,141

Référence	Code	Surface de passage (m2)
PER 800x400	872 904	0,189
PER 400x600	872 918	0,145
PER 600x600	872 920	0,221
PER 400x800	872 936	0,198
PER 600x800	872 938	0,300
PER 800x800	872 942	0,403
PER 600x1000	872 959	0,380
PER 800x1000	872 961	0,509
PER 1000x1000	872 963	0,639

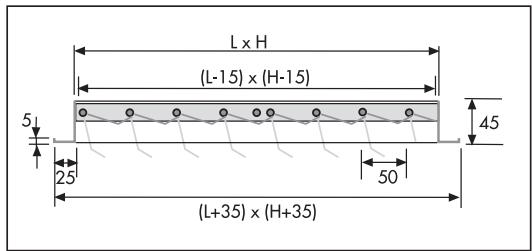

Dimensions (mm)

Type PER	L	H
200x200	200	200
300x200	300	200
400x200	400	200
600x200	600	200
300x300	300	300

Type PER	L	H
400x300	400	300
600x300	600	300
400x400	400	400
600x400	600	400
800x400	800	400

Type PER	L	H
600x600	600	600
400x800	400	800
600x800	600	800
800x800	800	800
600x1000	600	1000
800x1000	800	1000
1000x1000	1000	1000
