Type de produit	Grille d'aération (terminaux muraux et plafond)
Marque	UNELVENT
Modèles	TMM (mural) et TMP (plafond)
Applications	Soufflage ou extraction dans installations de VMC simple ou double flux, ERP, locaux tertiaires
Matériau	Aluminium laqué
Finition	Blanc (code -B) ou gris (code -A)
Diamètres disponibles	100, 125, 160, 200 mm
Dimensions (mm) - Exemple pour Ø100	A=155, B=127
Type de montage	Mural (TMM) ou plafond (TMP)
Sens d'écoulement	Soufflage ou extraction
Niveau sonore	Faible (annoncé dans les avantages)
Fixation	Par deux clips
Étanchéité	Joint mousse
Accessoires inclus	Aucun (manchettes en option)
Accessoires en option	Manchettes métalliques courtes (MTC) et longues (MTL) de différentes longueurs selon diamètre
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou corrosifs.
Sécurité	Utiliser conformément aux normes en vigueur pour les installations VMC. Tenir hors de portée des enfants lors de l'installation.
Réparabilité	Pièces détachées disponibles : manchettes de rechange (MTC, MTL). Pour toute réparation, contacter le service après-vente UNELVENT.
Informations générales	Notice d'utilisation disponible gratuitement au format PDF sur notice-facile.com. Références détaillées dans le tableau des caractéristiques techniques.

FOIRE AUX QUESTIONS - TMM & TMP UNELVENT

Comment installer la grille d'aération UNELVENT TMM/TMP ?

Pour les modèles TMM (muraux), fixer la grille au mur à l'aide des deux clips fournis, en assurant l'étanchéité avec le joint mousse. Pour les modèles TMP (plafond), installer au plafond de la même manière. Les manchettes métalliques courtes (MTC) ou longues (MTL) sont disponibles en option pour le raccordement aux conduits.

Quelle est la différence entre les modèles TMM et TMP ?

Le TMM (Terminal Mural) est conçu pour un montage mural avec ailettes horizontales, tandis que le TMP (Terminal Plafond) est destiné au montage en plafond avec ailettes inclinées.

Dans quelles applications puis-je utiliser ces grilles d'aération ?

Ces grilles sont utilisées en soufflage ou extraction dans des installations de VMC simple ou double flux, dans les ERP (Établissements Recevant du Public) et les locaux tertiaires. Elles assurent une diffusion d'air efficace avec un faible niveau sonore.

Peut-on utiliser ces grilles en extraction d'air ?

Oui, les grilles TMM et TMP peuvent être utilisées aussi bien en soufflage qu'en extraction. Elles sont conçues pour les deux sens d'écoulement.

Quel entretien nécessitent les grilles UNELVENT ?

Un nettoyage périodique avec un chiffon doux et sec suffit. Évitez les produits abrasifs ou corrosifs qui pourraient endommager la finition aluminium laqué.

Quelles sont les dimensions disponibles pour ces grilles ?

Les grilles sont proposées en diamètres 100, 125, 160 et 200 mm. Les dimensions hors tout (A x B) varient selon le diamètre : par exemple, pour le Ø100, A=155 mm et B=127 mm. Consultez le tableau des caractéristiques pour les autres dimensions.

Quels accessoires sont disponibles pour ces grilles ?

Des manchettes métalliques courtes (MTC) et longues (MTL) sont disponibles en option pour faciliter le raccordement aux conduits. Leurs longueurs varient selon le diamètre (ex: MTC100 : 47 mm, MTL100 : 140 mm).

Comment fixer la grille sur le mur ou le plafond ?

La fixation se fait par deux clips intégrés. Assurez-vous que le joint mousse assure une bonne étanchéité entre la grille et la surface de montage.

De quelles couleurs sont disponibles les grilles TMM et TMP ?

Elles sont disponibles en deux finitions : blanc (code -B) et gris (code -A). La finition est en aluminium laqué.

Où puis-je télécharger la notice complète de ces grilles ?

La notice d'utilisation complète est disponible gratuitement au format PDF sur le site notice-facile.com pour les modèles TMM et TMP de la marque UNELVENT.

MODE D'EMPLOI TMM & TMP UNELVENT

Terminaux MUR et plafond série TMM et TMP

Installation murale - TMM Ailettes horizontales

Installation plafond - TMP Ailettes inclinées

Applications

• Terminaux métalliques utilisés en soufflage ou en extraction dans des installations de VMC simple ou double flux. Montés sur mur ou plafond, ils sont généralement associés à un régulateur de débit RD (voir page 289)

ERP

Locaux tertiaires

Les plus

• Soufflage ou extraction
• Faible niveau sonore
• Finition aluminium laqué gris ou blanc
• Etanchéité par joint mousse Fixation par deux clips
• Manchettes en option

- Caractéristiques techniques

Ø (mm)	Référence	Code
Terminaux muraux finition blanc
100	TMM-B 100	852 120
125	TMM-B 125	852 121
160	TMM-B 160	852 122
200	TMM-B 200	852 123

Terminaux plafond finition blanc
100	TMP-B 100	852 130
125	TMP-B 125	852 131
160	TMP-B 160	852 132
200	TMP-B 200	852 133

Référence	Code
Terminaux muraux finition gris
TMM-A 100	852 125
TMM-A 125	852 126
TMM-A 160	852 127
TMM-A 200	852 128

Terminaux plafond finition gris
TMP-A 100	852 135
TMP-A 125	852 137
TMP-A 160	852 138
TMP-A 200	852 142

Ø (mm)	A	B
100	155	127
125	196	150
160	251	190
200	305	230

MTC - Manchette métallique courte

Référence	Code	Longueur (mm)
MTC 100	852 145	47
MTC 125	852 146	47
MTC 160	852 147	51
MTC 200	852 148	52

MTL - manchette métallique longue plac

Référence	Code	Longueur (mm)
MTL 100	852 150	140
MTL 125	852 151	150
MTL 160	852 152	150
MTL 200	852 154	150

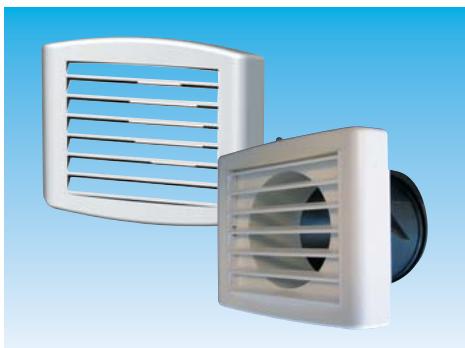

Les plus

• Soufflage ou extraction
• Conçu en matière plastique. Grilles pour montage plafond et montage mural fournies.
• Manchettes à griffes fournies

Référence	Code	Couleur
TPM -80	876 006	Blanc

Applications

Destinée à introduire l'air dans les pièces de vie. Peut être installé en cloison sèche ou plafond.
