Type de produit	Grille d'aération / Plénum de ventilation
Marque	UNELVENT
Modèle	PLENUMS (séries PGR, PGRI, PGL, PGLI)
Matériau	Acier galvanisé
Isolation intérieure	Mousse de polyéthylène M1, épaisseur 5 mm (séries PGRI et PGLI)
Raccordement	Circulaire arrière ou latéral, piquage riveté
Fixation	Par emboîtement sur les grilles
Dimensions disponibles	L x H : de 200x100 mm à 1000x1000 mm
Diamètres de raccordement	De 100 mm à 630 mm (selon modèle)
Grilles compatibles	GAO, GAF, GRM, GLF, PER, GRE
Accessoires	Registre de réglage VDR, Contre-cadres CPG
Utilisation	Ventilation, raccordement de grilles d'aération
Installation	À sceller dans maçonnerie (contre-cadre) ou emboîtement direct
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Sécurité	Ne pas obstruer les grilles ; respecter les normes de ventilation
Pièces détachées et réparabilité	Consulter le catalogue UNELVENT pour les pièces de rechange
Garantie	2 ans (sous réserve de conformité d'utilisation)

FOIRE AUX QUESTIONS - PLENUMS UNELVENT

Quelles sont les dimensions disponibles pour le plénum PLENUMS ?

Les dimensions disponibles en L x H vont de 200x100 mm à 1000x1000 mm selon la série (PGR, PGRI, PGL, PGLI). Consultez la notice pour les références précises.

Quel matériau est utilisé pour le plénum ?

Le plénum est fabriqué en acier galvanisé pour une bonne résistance à la corrosion.

Le plénum est-il isolé ?

Les séries PGRI et PGLI sont isolées avec de la mousse de polyéthylène M1 de 5 mm d'épaisseur. Les séries PGR et PGL ne sont pas isolées.

Comment installer le plénum sur la grille ?

La fixation se fait par emboîtement sur les grilles compatibles (GAO, GAF, GRM, GLF, PER, GRE). Pour une installation dans une cloison, utilisez les contre-cadres CPG à sceller.

Quels diamètres de raccordement sont proposés ?

Les diamètres de raccordement circulaire varient de 100 mm à 630 mm selon le modèle et la série. Par exemple, le PGR 600x600 a un diamètre de 500 mm.

Comment entretenir le plénum ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou corrosifs qui pourraient endommager la surface.

Puis-je régler le débit d'air avec ce plénum ?

Oui, vous pouvez ajouter un registre de réglage VDR (à volets contrerotatifs) qui se fixe par emboîtement sur la grille pour ajuster le débit d'air.

Quelles grilles sont compatibles avec le plénum PLENUMS ?

Les grilles compatibles sont les modèles GAO, GAF, GRM, GLF, PER et GRE de la marque UNELVENT.

Le plénum est-il livré avec un contre-cadre ?

Non, le contre-cadre CPG est vendu séparément. Il permet de sceller le plénum dans la maçonnerie et d'emboîter la grille.

Quelle est la garantie du plénum UNELVENT ?

La garantie est de 2 ans contre tout défaut de fabrication, sous réserve d'une utilisation conforme aux préconisations.

Questions des utilisateurs sur PLENUMS UNELVENT

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Grille d'aération au format PDF gratuitement ! Retrouvez votre notice PLENUMS - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PLENUMS de la marque UNELVENT.

MODE D'EMPLOI PLENUMS UNELVENT

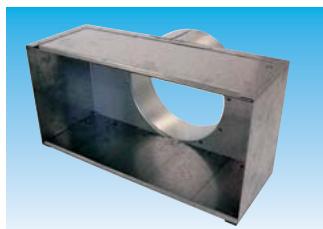

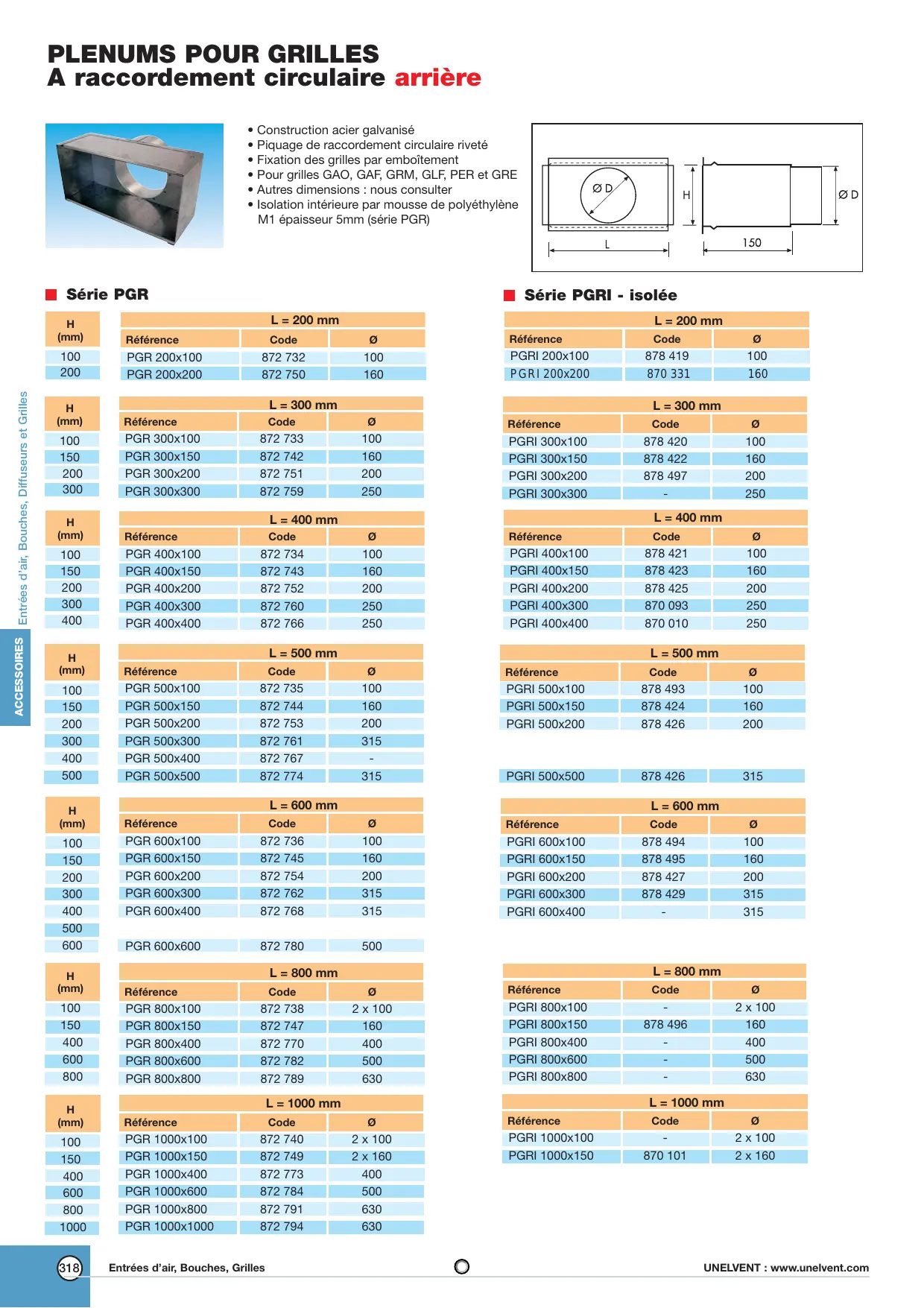

Plenums pour grilles à raccordement circulaire arrière

UNELVENT PLENUMS - Plenums pour grilles à raccordement circulaire arrière - 1

Construction acier galvanisé
Piquage de raccordement circulaire rivété. Fixation des grilles par emboitement.
Pour grilles GAO, GAF, GRM, GLF, PER et GRE
Autres dimensions : nous consulter
Isolation intérieure par mousse de polyéthylène M1 épaisseur 5mm (série PGR)

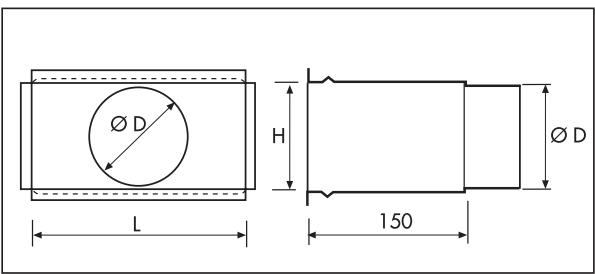

UNELVENT PLENUMS - Plenums pour grilles à raccordement circulaire arrière - 2

Serie PGR

H(mm)	L = 200 mm
H(mm)	Récurrence	Code	Ø
100	PGR 200x100	872 732	100
200	PGR 200x200	872 750	160

H(mm)	L = 300 mm
H(mm)	Récurrence	Code	Ø
100	PGR 300x100	872 733	100
150	PGR 300x150	872 742	160
200	PGR 300x200	872 751	200
300	PGR 300x300	872 759	250

H (mm)	L = 400 mm
H (mm)	Récurrence	Code	Ø
100	PGR 400x100	872 734	100
150	PGR 400x150	872 743	160
200	PGR 400x200	872 752	200
300	PGR 400x300	872 760	250
400	PGR 400x400	872 766	250

H(mm)	L = 500 mm
H(mm)	Récurrence	Code	Ø
100	PGR 500x100	872 735	100
150	PGR 500x150	872 744	160
200	PGR 500x200	872 753	200
300	PGR 500x300	872 761	315
400	PGR 500x400	872 767	-
500	PGR 500x500	872 774	315

H(mm)	L = 600 mm
H(mm)	Référence	Code	Ø
100	PGR 600x100	872 736	100
150	PGR 600x150	872 745	160
200	PGR 600x200	872 754	200
300	PGR 600x300	872 762	315
400	PGR 600x400	872 768	315
500
600	PGR 600x600	872 780	500

H(mm)	L = 800 mm
H(mm)	Référence	Code	Ø
100	PGR 800x100	872 738	2 x 100
150	PGR 800x150	872 747	160
400	PGR 800x400	872 770	400
600	PGR 800x600	872 782	500
800	PGR 800x800	872 789	630

H(mm)	L = 1000 mm
H(mm)	Référence	Code	Ø
100	PGR 1000x100	872 740	2 x 100
150	PGR 1000x150	872 749	2 x 160
400	PGR 1000x400	872 773	400
600	PGR 1000x600	872 784	500
800	PGR 1000x800	872 791	630
1000	PGR 1000x1000	872 794	630

Série PGRI - isolée

L = 200 mm
Référence	Code	Ø
PGRI 200x100	878 419	100
PGRI 200x200	870 331	160

L = 300 mm
Référence	Code	Ø
PGRI 300x100	878 420	100
PGRI 300x150	878 422	160
PGRI 300x200	878 497	200
PGRI 300x300	-	250

L = 400 mm
Référence	Code	Ø
PGRI 400x100	878 421	100
PGRI 400x150	878 423	160
PGRI 400x200	878 425	200
PGRI 400x300	870 093	250
PGRI 400x400	870 010	250

L = 500 mm
Référence	Code	Ø
PGRI 500x100	878 493	100
PGRI 500x150	878 424	160
PGRI 500x200	878 426	200

PGRI 500x500

878 426

315

L = 600 mm
Référence	Code	Ø
PGRI 600x100	878 494	100
PGRI 600x150	878 495	160
PGRI 600x200	878 427	200
PGRI 600x300	878 429	315
PGRI 600x400	-	315

L = 800 mm
Référence	Code	Ø
PGRI 800x100	-	2 x 100
PGRI 800x150	878 496	160
PGRI 800x400	-	400
PGRI 800x600	-	500
PGRI 800x800	-	630

L = 1000 mm
Référence	Code	Ø
PGRI 1000x100	-	2 x 100
PGRI 1000x150	870 101	2 x 160

Araccordement circulaire latéral

UNELVENT PLENUMS - Araccordement circulaire latéral - 1

Construction acier galvanisé
Piquage de raccordement circulaire rivété. Fixation des grilles par emboitement.
Pour grilles GAO, GAF, GRM, GLF, PER et GRE
Autres dimensions : nous consulter
Isolation intérieure par mousse de polyéthylène M1 épaisseur 5mm

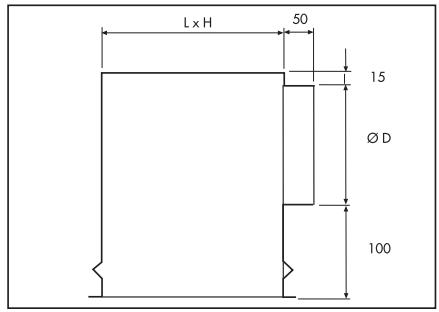

UNELVENT PLENUMS - Araccordement circulaire latéral - 2

Série PGL

H(mm)	L = 200 mm
H(mm)	Référence	Code	Ø
100	PGL 200x100	878 393	125
200	PGL 200x200	-	125

H(mm)	L = 300 mm
H(mm)	Récurrence	Code	Ø
100	PGL 300x100	878 394	125
150	PGL 300x150	878 396	200
200	PGL 300x200	878 483	250
300	PGL 300x300	870 007	250

H(mm)	L = 400 mm
H(mm)	Récurrence	Code	Ø
100	PGL 400x100	878 395	160
150	PGL 400x150	878 397	200
200	PGL 400x200	878 399	250

H (mm)	L = 500 mm
H (mm)	Récurrence	Code	Ø
100	PGL 500x100	878 479	125
150	PGL 500x150	878 398	200
200	PGL 500x200	878 400	250

300
400
500	PGL 500x500	-	315

H(mm)	L = 600 mm
H(mm)	Référence	Code	Ø
100	PGL 600x100	878 480	125
150	PGL 600x150	878 481	200
200	PGL 600x200	878 401	250
300	PGL 600x300	878 403	315
400	PGL 600x400	870 055	315

500

600

H(mm)	L = 800 mm
H(mm)	Récurrence	Code	Ø
100	PGL 800x100	-	200
150	PGL 800x150	878 482	200

H(mm)	L = 1000 mm
H(mm)	Récurrence	Code	Ø
100	PGL 1000x100	-	200
150	PGL 1000x150	-	200

Série PGLI - isolée

L = 200 mm
Référence	Code	Ø
PGLI 200x100	878 406	125
PGLI 200x200	870 122	125

L = 300 mm
Référence	Code	Ø
PGLI 300x100	878 407	125
PGLI 300x150	878 409	200
PGLI 300x200	878 490	250
PGLI 300x300	-	250

L = 400 mm
Référence	Code	Ø
PGLI 400x100	878 408	160
PGLI 400x150	878 410	200
PGLI 400x200	878 412	250
PGLI 400x300	-	250
PGLI 400x400	870 226	250

L = 500 mm
Référence	Code	Ø
PGLI 500x100	878 486	125
PGLI 500x150	878 411	200
PGLI 500x200	878 413	250
PGLI 500x300	878 492	300

PGLI 500x500

315

L = 600 mm
Référence	Code	Ø
PGLI 600x100	878 487	125
PGLI 600x150	878 488	200
PGLI 600x200	878 414	250
PGLI 600x300	878 416	315
PGLI 600x400	870 239	315

PGLI 600x600

500

L = 800 mm
Référence	Code	Ø
PGLI 800x100	-	200
PGLI 800x150	878 489	200

L = 1000 mm
Référence	Code	Ø
PGLI 1000x100	-	200
PGLI 1000x150	870 108	200

Registre de réglage - série VDR

UNELVENT PLENUMS - Registre de réglage - série VDR - 1

Registre de réglage à volets contrerotatifs
Réglage manuel Fixation par emboitement sur les grilles
Pour grilles GAO, GAF, GRM et GLF
Autres dimensions : nous consulter

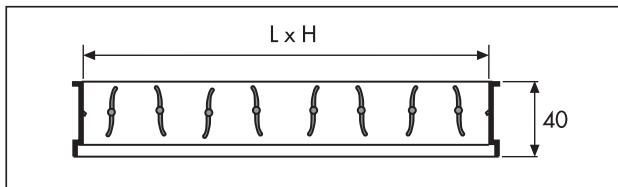

UNELVENT PLENUMS - Registre de réglage - série VDR - 2

H(mm)	L = 150 mm
H(mm)	Récurrence	Code
100
150	VDR 150x150	-
200

H(mm)	L = 400 mm
H(mm)	Référence	Code
100	VDR 400x100	878 368
150	VDR 400x150	878 370
200	VDR 400x200	878 372
300	VDR 400x300	-
400	VDR 400x400	870 014

H(mm)	L = 800 mm
H(mm)	Référence	Code
100	VDR 800x100	870 002
150	VDR 800x150	878 465
200	VDR 800x200	878 375
300	VDR 800x300	878 377
400	VDR 800x400	878 470

L = 200 mm
Référence	Code
VDR 200x100	878 366
VDR 200x200	870 026

L = 500 mm
Référence	Code
VDR 500x100	878 462
VDR 500x150	878 371
VDR 500x200	878 373
VDR 500x300	878 468

L = 1000 mm
Référence	Code
VDR 1000x100	870 001
VDR 1000x150	-
VDR 1000x400	878 471

L = 300 mm
Référence	Code
VDR 300x100	878 367
VDR 300x150	878 369
VDR 300x200	878 466

L = 600 mm
Référence	Code
VDR 600x100	878 463
VDR 600x150	878 464
VDR 600x200	878 374
VDR 600x300	878 376
VDR 600x400	878 469

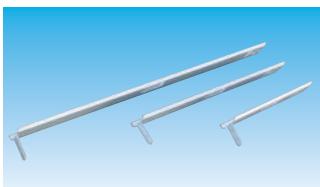

Contre-cadres de fixation - série CPG

UNELVENT PLENUMS - Contre-cadres de fixation - série CPG - 1

Construction en acier galvanisé
Pattes latérales à sceller dans la maçonnerie Fixation des grilles par emboitement
Pour les grilles GAO, GAF, GRM, GLF, PER et GRE/25
Autres dimensions : nous consulter

H (mm)	L = 150 mm
H (mm)	Rémonce	Code
100
150	CPG 150x150	-
200
300

L = 200 mm
Récurrence	Code
CPG 200x100	878 379
CPG 200x200	872 798

L = 300 mm
Récurrence	Code
CPG 300x100	878 380
CPG 300x150	878 382
CPG 300x200	878 476
CPG 300x300	870 025

H(mm)	L = 400 mm
H(mm)	Référence	Code
100	CPG 400x100	878 381
150	CPG 400x150	878 383
200	CPG 400x200	878 386
300	CPG 400x300	-
400	CPG 400x400	870 030

L = 500 mm
Référence	Code
CPG 500x100	878 472
CPG 500x150	878 384
CPG 500x200	878 387
CPG 500x300	878 478

L = 600 mm
Référence	Code
CPG 600x100	878 473
CPG 600x150	878 474
CPG 600x200	878 388
CPG 600x300	878 390
CPG 600x400	870 015

H(mm)	L = 800 mm
H(mm)	Référence	Code
100	CPG 800x100	870 095
150	CPG 800x150	878 475
200	CPG 800x200	878 389
300	CPG 800x300	878 391
400	CPG 800x400	-
600	CPG 800x600	-
800	CPG 800x800	870 061

L = 1000 mm
Référence	Code
CPG 1000x100	-
CPG 1000x150	870 090
CPG 1000x200	878 477
CPG 1000x300	878 392
CPG 1000x400	-
CPG 1000x600	-
CPG 1000x800	-
