PER - Grille d'aération UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Grille d'aération rectangulaire
Marque	UNELVENT
Modèle	PER (plusieurs dimensions)
Dimensions disponibles	200x200 mm à 1000x1000 mm (voir tableau)
Surface de passage	De 0,019 m² (200x200) à 0,639 m² (1000x1000)
Matériau du cadre et ailettes	Aluminium anodisé
Matériau des axes d'ailettes	Acier monté sur paliers PVC
Finition	Aluminium anodisé argenté
Application	Rejet d'air ou surpression dans les installations de ventilation et climatisation
Installation	En façade, encastrable section rectangulaire ou carrée
Fixation	Sur conduit ou contre-cadre (accessoire CPG)
Option disponible	Prise d'air vers l'intérieur (volets inversés) sur demande
Accessoires compatibles	Contre-cadres CPG, plénums PGR/PGL (standards ou isolés)
Entretien	Nettoyage régulier avec chiffon doux et eau savonneuse
Entretien spécifique	Dépoussiérer les ailettes et le grillage anti-moustiques
Réparabilité	Pièces détachées disponibles sur demande (axes, ailettes)
Garantie	2 ans (standard)
Pays de fabrication	France (probable)

FOIRE AUX QUESTIONS - PER UNELVENT

Comment installer la grille PER ?

La grille PER s'installe en façade, encastrée dans une ouverture rectangulaire. Fixez-la directement sur le conduit ou utilisez un contre-cadre CPG (vendu séparément). Assurez-vous que l'ouverture correspond aux dimensions L x H de la grille.

Quels sont les dimensions disponibles pour le modèle PER ?

Les dimensions vont de 200x200 mm à 1000x1000 mm. Consultez le tableau des caractéristiques pour la surface de passage correspondante.

La grille PER est-elle adaptée pour une utilisation en extérieur ?

Oui, elle est conçue pour une installation en façade, donc résiste aux intempéries. L'aluminium anodisé assure une bonne durabilité.

Comment nettoyer la grille PER ?

Utilisez un chiffon doux imbibé d'eau savonneuse. Évitez les produits abrasifs. Dépoussiérez régulièrement les ailettes et le grillage anti-moustiques.

Peut-on inverser le sens des ailettes ?

Oui, sur demande, il existe une version avec volets inversés pour une prise d'air vers l'intérieur. Contactez le fabricant.

Quels accessoires sont disponibles pour la grille PER ?

Les accessoires incluent les contre-cadres de fixation (CPG) et les plénums à raccordement arrêté ou latéral (PGR/PGL), standards ou isolés.

La grille PER est-elle livrée avec un grillage anti-moustiques ?

Oui, la grille PER est équipée d'un grillage anti-moustiques intégré.

Quelle est la surface de passage pour le modèle PER 400x400 ?

La surface de passage pour le PER 400x400 est de 0,093 m².

Puis-je utiliser la grille PER pour une installation en plafond ?

Non, la grille PER est conçue pour une installation en façade murale. Pour une installation en plafond, utilisez un modèle adapté.

Où puis-je trouver la notice complète ?

La notice complète est téléchargeable gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction.

MODE D'EMPLOI PER UNELVENT

• Caractéristiques techniques

Référence	Code	Ø (mm)	Débit maxi conseillé (m3/h)
USAV 100	873 123	100	90
USAV 125	873 124	125	110
USAV 160	873 125	160	170
USAV 200	873 126	200	260
USAV 250	873 127	250	410
USAV 315	873 128	315	650

Les plus

Grilles à barres fixes inclinées - Fabrication en aluminium laqué blanc - Grillage anti-moustiques - Fixation directe par vis sur conduit (pas de 20 mm)

Gamme

• 6 moduloles Ø 100 à 315 mm
• Débit de 40 à 450 m3/h

Applications

• Grilles destinées au rejet ou à la prise d'air dans les installations de ventilation et de climatisation
• Installation en façade

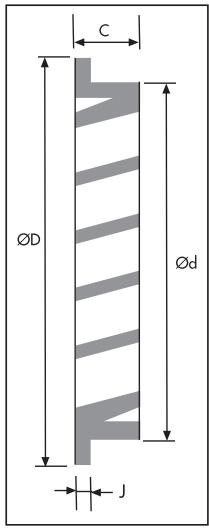

Dimensions (mm)

Type	Ø D	Ø d	C	J
USAV 100	100	127	25	3
USAV 125	125	155	25	3
USAV 160	160	190	25	3
USAV 200	200	230	25	3
USAV 250	250	280	28	3
USAV 315	315	350	20	3

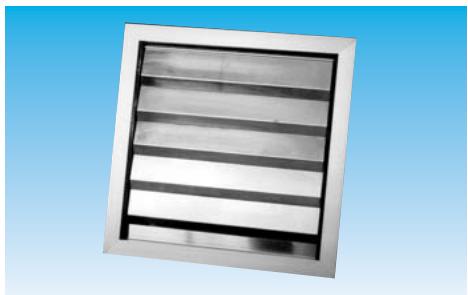

Les plus

• Encastrable de section rectangulaire ou carrée
• Cadre et ailettes en aluminium anodisé
• Axes des ailettes en acier montés sur des paliers PVC

Option

• Existe en prise d'air vers l'intérieur (volets inversés) sur demande

Applications

Volets de surpression destinés au rejet d'air dans les installations de ventilation et de climatisation - Installation en façade

Accessoires

• Contre-cadres de fixation (CPG) : voir page 320
• Plénums à raccordement arrêté ou latéral

(PGR ou PGL), standards ou isolés : voir page 318

• Caractéristiques techniques

Référence	Code	Surface de passage (m2)
PER 200x200	872 880	0,019
PER 300x200	872 881	0,030
PER 400x200	872 882	0,040
PER 600x200	872 884	0,061
PER 300x300	872 890	0,049
PER 400x300	872 891	0,067
PER 600x300	872 893	0,101
PER 400x400	872 900	0,093
PER 600x400	872 902	0,141

Référence	Code	Surface de passage (m2)
PER 800x400	872 904	0,189
PER 400x600	872 918	0,145
PER 600x600	872 920	0,221
PER 400x800	872 936	0,198
PER 600x800	872 938	0,300
PER 800x800	872 942	0,403
PER 600x1000	872 959	0,380
PER 800x1000	872 961	0,509
PER 1000x1000	872 963	0,639

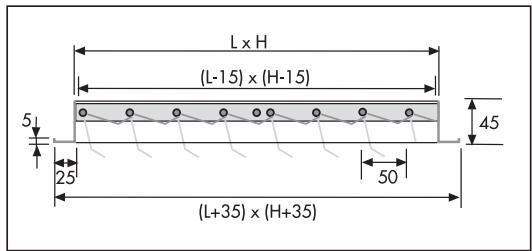

Dimensions (mm)

Type PER	L	H
200x200	200	200
300x200	300	200
400x200	400	200
600x200	600	200
300x300	300	300

Type PER	L	H
400x300	400	300
600x300	600	300
400x400	400	400
600x400	600	400
800x400	800	400

Type PER	L	H
600x600	600	600
400x800	400	800
600x800	600	800
800x800	800	800
600x1000	600	1000
800x1000	800	1000
1000x1000	1000	1000
