GRE - Grille d'aération UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Grille d'aération
Marque	UNELVENT
Modèle	GRE
Applications	Rejet ou prise d'air dans installations de ventilation et climatisation, installation en façade
Matériaux	Cadre et ailettes en aluminium, grillage anti-volatiles
Dimensions disponibles	Du 200x100 mm au 1000x1000 mm (voir tableau des dimensions)
Surface de passage	De 0,0066 m² à 0,630 m² selon le modèle
Débits d'air	Jusqu'à 13 610 m³/h selon modèle et niveau de bruit
Niveaux de bruit (NR)	Disponible en confort, tertiaire et industrie (NR 25, 35, 45)
Accessoires	Contre-cadres CCG, plénums PGR/PGL, registres VDR, porte-filtre acier galvanisé
Option filtre	Modèle GRE/FP avec média filtrant grillage 85% gravimétrique
Installation	En paroi ou façade, fixation sur contre-cadre ou maçonnerie
Entretien et nettoyage	Nettoyage régulier des ailettes et du grillage anti-volatiles ; pour les versions filtrées, remplacer le média filtrant
Pièces détachées et réparabilité	Contre-cadres, plénums et registres disponibles ; pour le filtre, consulter le service commercial
Informations générales	Notice disponible gratuitement au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - GRE UNELVENT

Quels sont les modèles disponibles pour la grille d'aération GRE ?

La gamme GRE propose de nombreuses dimensions : 200x100, 150x150, 300x150, 200x200, 300x200, 300x300, 400x200, 500x500, 600x300, 400x400, 600x400, 800x400, 1000x400, 600x600, 800x600, 1000x600, 600x800, 800x800, 1000x800 et 1000x1000 mm. Des versions avec filtre (GRE/FP) sont également disponibles sur certaines dimensions.

Quels accessoires sont compatibles avec la grille GRE ?

Les accessoires incluent les contre-cadres de fixation (CCG) en acier galvanisé, les plénums à raccordement arrêté ou latéral (PGR ou PGL) standards ou isolés, et les registres à volets (VDR). Pour les versions filtrées, un porte-filtre acier galvanisé remplace le contre-cadre.

Comment installer la grille d'aération GRE en façade ?

L'installation se fait en façade ou en paroi. Utilisez un contre-cadre CCG à sceller dans la maçonnerie, puis fixez la grille GRE par les pattes de fixation latérales. Assurez-vous que le cadre est de niveau et bien étanche.

Quels sont les débits d'air pour le modèle GRE 300x300 ?

Le modèle GRE 300x300 (code 874108) offre une surface de passage de 0,036 m² et des débits de 260 à 780 m³/h. Les caractéristiques varient selon le niveau de bruit (NR 25 à 45).

Comment nettoyer la grille d'aération GRE ?

Nettoyez régulièrement les ailettes et le grillage anti-volatiles avec un chiffon doux ou une brosse non abrasive. Évitez les produits corrosifs. Pour les versions avec filtre, remplacez le média filtrant selon les préconisations.

La grille GRE est-elle adaptée à une utilisation en industrie ?

Oui, la grille GRE convient aux applications confort, tertiaire et industrie. Les débits sont indiqués pour différents niveaux de bruit (NR 25, 35, 45) selon la norme ISO sans atténuation du local.

Quels sont les matériaux utilisés ?

Le cadre et les ailettes sont en aluminium, avec un grillage anti-volatiles intégré. Les contre-cadres sont en acier galvanisé, et les plénums peuvent être standards ou isolés.

Existe-t-il une version avec filtre ?

Oui, la gamme GRE/FP intègre un filtre avec média filtrant grillage 85% gravimétrique. Le porte-filtre est en acier galvanisé et remplace le contre-cadre de fixation standard.

Comment choisir la dimension de la grille GRE ?

Le choix dépend du débit d'air souhaité et de l'espace disponible. Consultez le tableau des surfaces de passage et des débits (mini/maxi) pour chaque dimension. Pour des besoins spécifiques, contactez le service commercial.

Où télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue en fournissant votre adresse email.

MODE D'EMPLOI GRE UNELVENT

• Autres dimensions : nous consulter

Applications

• Grilles destinées au rejet ou à la prise d'air dans les installations de ventilation et de climatisation
• Installation en façade

Accessoires

• Contre-cadres de fixation (CPG) : voir page 320
• Plénums à raccordement arrêté ou létal (PGR ou PGL), standards ou isolés : voir page 318
• Registres à volets (VDR) : voir page 320
• Caractéristiques techniques

Référence	Code	Surface de passage (m2)
GRE 200x100/25	870 745	0,0066
GRE 150x150/25	870 060	0,0074
GRE 300x150/25	878 235	0,0144
GRE 200x200/25	876 536	0,0159
GRE 300x200/25	878 524	0,0236
GRE 300x300/25	877 691	0,0335
GRE 400x200/25	870 107	0,0319
GRE 500x500/25	877 693	0,1048

• Caractéristiques aérauliques et acoustiques

Type	Confort	Tertiaire	Industrie
	Débit(m3/h)à NR 25	Débit(m3/h)à NR 35	Débit(m3/h)à NR 45
200x100	120	170	230
150x150	140	190	260
300x150	250	340	480
200x200	230	320	450
300x200	320	460	630
300x300	480	680	960
400x200	430	600	840
500x500	1340	1880	2620

NR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)

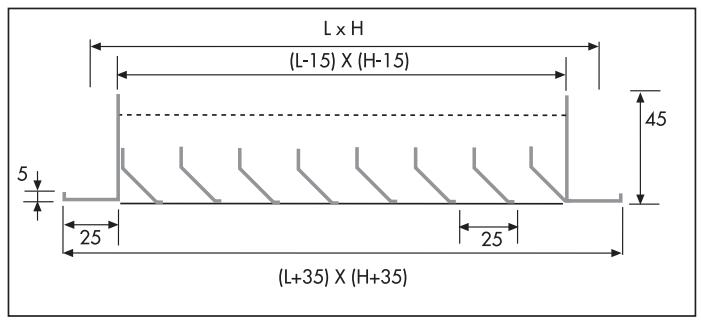

Dimensions (mm)

Type	L	H
200x100	200	100
150x150	150	150
300x150	300	150
200x200	200	200

Type	L	H
300x200	300	200
300x300	300	300
400x200	400	200
500x500	500	500

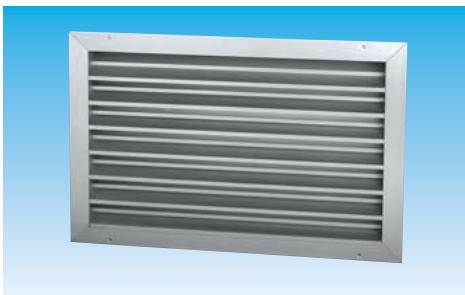

Les plus

• Cadre et ailettes aluminium
• Grillage anti-volatiles Installation en paroi

Option

• Autres dimensions : nous consulter

Applications

• Grilles destinées au rejet ou à la prise d'air dans les installations de ventilation et de climatisation
• Installation en façade

Accessoires

• Contre-cadres de fixation (CCG) : voir bas de page
• Plénums à raccordement arrêté ou latéral (PGR ou PGL), standards ou isolés : voir page 318

- Caractéristiques techniques

Référence	Code	Débits (m3/h)		Surface de passage (m2)
		mini	maxi
GRE 300X300	874 108	260	780	0,036
GRE 600X300	872 588	580	1750	0,081
GRE 400X400	874 110	550	1660	0,077
GRE 600X400	874 111	870	2610	0,121
GRE 800X400	874 112	1200	3460	0,166
GRE 1000X400	872 568	1510	4530	0,210
GRE 500X500	874 114	950	2850	0,132

Référence	Code	Débits (m3/h)		Surface de passage (m2)
		mini	maxi
GRE 600X600	874 127	1450	4360	0,202
GRE 800X600	874 113	1990	5960	0,276
GRE 1000X600	872 570	2520	7560	0,350
GRE 600X800	872 591	1480	4430	0,205
GRE 800X800	872 605	2780	8340	0,386
GRE 1000X800	872 572	3530	10580	0,490
GRE 1000X1000	872 566	4540	13610	0,630

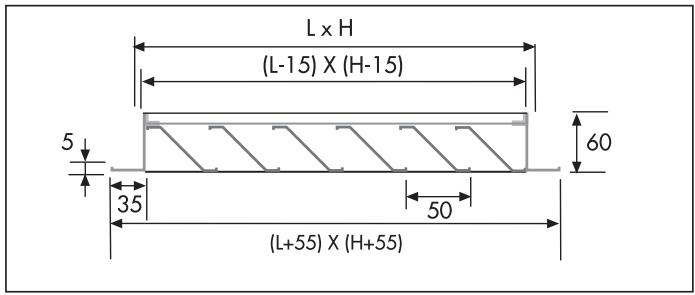

Dimensions (mm)

Type GRE	L	H
300x300	300	300
600x300	600	300
400x400	400	400
600x400	600	400
800x400	800	400
1000x400	1000	400
500x500	500	500

Type GRE	L	H
600x600	600	600
800x600	800	600
1000x600	1000	600
600x800	600	800
800x800	800	800
1000x800	1000	800
1000x1000	1000	1000

Contre-cadres CCG

• Contre-cadres acier galvanisé
• Pattes de fixation latérales à sceller dans la maçonnerie
• Équipés de filetage pour la fixation des grilles GRE

Référence	Code
CCG 300x300	872 674
CCG 600x300	872 677
CCG 400x400	872 682
CCG 600x400	872 684
CCG 800x400	872 686
CCG 1000x400	872 688
CCG 500x500	872 690

Référence	Code
CCG 600x600	872 698
CCG 800x600	872 700
CCG 1000x600	872 702
CCG 600x800	872 712
CCG 800x800	872 714
CCG 1000x800	872 716
CCG 1000x1000	872 731

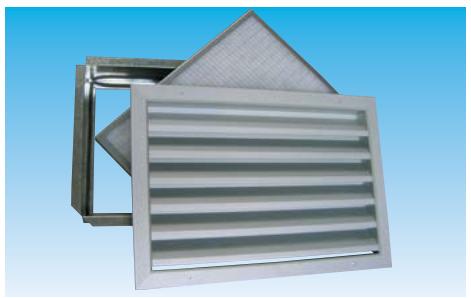

Grille :

• Cadre et ailettes aluminium Grillage anti-volatiles

Filtre :

• Média filtrant grillage 85% gravimétrique
• Filtre de rechange : nous consulter

Porte-filtre :

• Construction en acier galvanisé
• Remplace le contre-cadre de fixation

Applications

• Grilles destinées au rejet ou à la prise d'air filtré dans les installations de ventilation et de climatisation
• Installation en façade

Accessoires

• Plénums à raccordement arrêté ou l'extral (PGR ou PGL), standards ou isolés : voir page 318

Caractéristiques techniques

Référence	Code	Débits (m3/h)		Surface de passage (m2)
		mini	maxi
GRE/FP 300X300	872 623	260	780	0,036
GRE/FP 600X300	872 640	580	1750	0,081
GRE/FP 400X400	875 481	550	1660	0,077
GRE/FP 600X400	875 484	870	2610	0,121
GRE/FP 800X400	872 656	1200	3460	0,166
GRE/FP 1000X400	872 617	1510	4530	0,210
GRE/FP 500X500	875 483	950	2850	0,132

Référence	Code	Débits (m3/h)		Surface de passage (m2)
		mini	maxi
GRE/FP 600X600	875 485	1450	4360	0,202
GRE/FP 800X600	872 658	1990	5960	0,276
GRE/FP 1000X600	872 619	2520	7560	0,350
GRE/FP 600X800	872 643	1480	4430	0,205
GRE/FP 800X800	872 660	2780	8340	0,386
GRE/FP 1000X800	872 621	3530	10580	0,490
GRE/FP 1000X1000	872 615	4540	13610	0,630

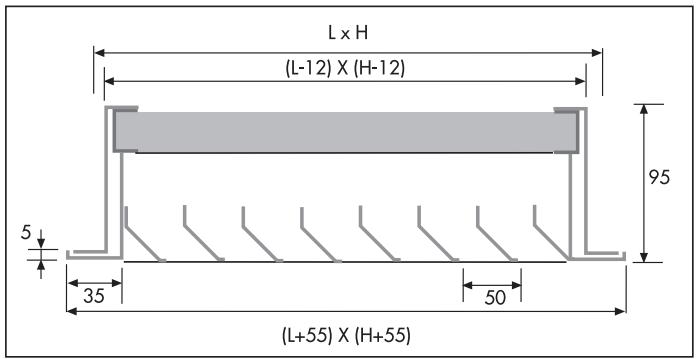

Dimensions (mm)

Type	L	H
300x300	300	300
600x300	600	300
400x400	400	400
600x400	600	400
800x400	800	400
1000x400	1000	400
500x500	500	500

Type	L	H
600x600	600	600
800x600	800	600
1000x600	1000	600
600x800	600	800
800x800	800	800
1000x800	1000	800
1000x1000	1000	1000
