| Type d'appareil | Climatiseur |
| Fonction principale | Diffusion d'air multidirectionnelle |
| Matériau | Aluminium satiné |
| Portée | Longue portée |
| Nombre de modèles | 6 modèles disponibles |
| Débit d'air | De 10 à 2020 m³/h |
| Diamètre de soufflage | De 40 à 230 mm |
| Fixation | Sur conduits rigides circulaires ou rectangulaires |
| Options | Finition blanc RAL 9010 (sur demande) |
| Accessoires | Raccords CR et RS pour conduits circulaires |
| Dimensions (A x B x C) | Variable selon modèle, ex: 119x109x80 mm à 472x448x230 mm |
| Applications | Locaux à grandes hauteurs, locaux industriels, cinémas, aéroports |
| Fixation sur surfaces planes | Oui, sur cloisons ou conduits rigides |
| Poids | Non précisé |
| Pression de charge | Non précisé |
| Vitesse terminale | 0,37 m/s (valeur indicative) |
FOIRE AUX QUESTIONS - JPL UNELVENT
Comment installer le ventilateur UNELVENT JPL ?
Pour installer le ventilateur UNELVENT JPL, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez le ventilateur à l'emplacement souhaité en utilisant les vis fournies.
Le ventilateur ne fonctionne pas, que faire ?
Vérifiez d'abord si le ventilateur est bien branché et si l'alimentation électrique est active. Si le problème persiste, consultez le manuel pour des étapes de dépannage ou contactez le service client.
Comment nettoyer le ventilateur UNELVENT JPL ?
Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs.
Quelle est la consommation électrique du ventilateur UNELVENT JPL ?
La consommation électrique du ventilateur UNELVENT JPL est de 45 W. Assurez-vous de vérifier l'étiquette de produit pour les spécifications exactes.
Le ventilateur émet un bruit anormal, que faire ?
Un bruit anormal peut indiquer un problème de fonctionnement. Vérifiez si des objets obstruent les pales. Si le bruit persiste, il est conseillé de contacter le service après-vente.
Peut-on utiliser le ventilateur en extérieur ?
Le ventilateur UNELVENT JPL est conçu pour un usage intérieur. L'utilisation en extérieur peut endommager le produit et annuler la garantie.
Quelle est la garantie du ventilateur UNELVENT JPL ?
Le ventilateur UNELVENT JPL est généralement couvert par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.
Comment régler la vitesse du ventilateur ?
Vous pouvez régler la vitesse du ventilateur en utilisant le bouton de contrôle situé sur le panneau ou la télécommande, si fournie.
Questions des utilisateurs sur JPL UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Diffuseur d'air au format PDF gratuitement ! Retrouvez votre notice JPL - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JPL de la marque UNELVENT.
MODE D'EMPLOI JPL UNELVENT
- Longue portée
- Diffusion multidirectionnelle
Gamme
- Finition aluminium satiné
- 6 modèles de 10 à 2020 m3/h
■ Options (sur demande)
- Finition blanc RAL 9010
Applications
- Destinées aux locaux de grandes hauteurs nécessitant de longues portées horizontales ou verticales (gymnases, locaux industriels, cinémas, aéroports...)
Fixation directe sur parois planes (cloisons ou conduits rectangulaires) ou sur conduits circulaires rigides
Accessoires
- Raccords CR: fixation des buses JLP sur conduits rigides circulaires
- Raccords RS : fixation des buses JLP en bout des conduits rigides ou circulaires
- Couronne cache vis clipsable

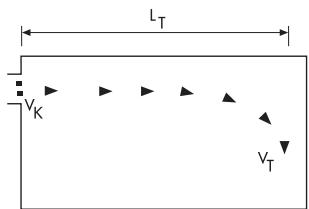

- Caracteristiques aérauliques et acoustiques
- P : Perte de charge de la buse
- Vk : Vitesse de soufflage en sortie de buse
- Lt: Portée du jet de soufflage (vitesse terminale Vt = 0,37 m/s)
- Caractéristiques techniques
| Récédence | Code | Ø soufflage (mm) | Débit (m3/h) | |
| mini | maxi | |||
| JLP 40 | 850 076 | 40 | 10 | 90 |
| JLP 50 | 850 077 | 50 | 15 | 160 |
| JLP 80 | 850 078 | 80 | 40 | 314 |
| Récédence | Code | Ø soufflage (mm) | Débit (m3/h) | |
| mini | maxi | |||
| JLP 150 | 850 079 | 150 | 130 | 900 |
| JLP 200 | 850 080 | 200 | 220 | 1550 |
| JLP 230 | 850 081 | 230 | 290 | 2020 |

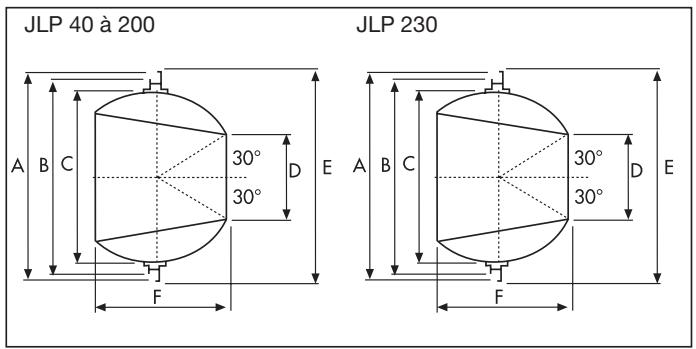

Dimensions (mm)
| Type | A | B | C | Ø D | E | F |
| JLP 40 | 119 | 109 | 80 | 40 | 135 | 56 |
| JLP 50 | 148 | 132 | 102 | 50 | 166 | 78 |
| JLP 80 | 220 | 203 | 160 | 80 | 254 | 131 |
| JLP 150 | 368 | 350 | 300 | 150 | 387 | 233 |
| JLP 200 | 472 | 448 | 400 | 200 | 485 | 308 |
| JLP 230 | 472 | 448 | 400 | 230 | 485 | 308 |
Accessoires nécessaires au montage des JLP
- Raccords CR: fixation sur conduits rigides circulaires
| Récédence | Code | A | Ø conduit | |
| mini | maxi | |||
| CR 40 | 850 082 | 150 | 160 | 450 |
| CR 50 | 850 083 | 150 | 200 | 500 |
| CR 80 | 850 084 | 200 | 315 | 630 |
| CR 150 | 850 085 | 300 | 500 | 800 |
| CR 200 | 850 086 | 350 | 500 | 1000 |
| CR 230 | 850 087 | 350 | 500 | 1000 |
- Raccords RS: fixation en bout de conduits circulaires
| Récédence | Code | Ø conduit |
| RS 40 | 850 088 | 80 |
| RS 50 | 850 089 | 100 |
| RS 80 | 850 090 | 160 |
| RS 150 | 850 091 | 315 |
| RS 200 | 850 092 | 400 |
| RS 230 | 850 093 | 400 |
Preciser le 0 du conduit circulaire lors de la commande
