Type de produit	Diffuseur d'air à ailettes fixes
Marque	UNELVENT
Modèles	GHF (circulaire) et GHF/P (pour dalle 600×600)
Finition	Aluminium laqué blanc RAL 9010
Principe de diffusion	Hélicoïdal, jet horizontal
Très haute induction	Oui, économie d'énergie
Applications	Bâtiments tertiaires et ERP, locaux à grande hauteur (halls, showrooms)
Diamètres disponibles (GHF)	125, 160, 200, 250, 315 mm
Diamètres disponibles (GHF/P)	125, 160, 200, 250, 315 mm
Dimensions typiques (GHF 125)	A=225 mm, ØD=125 mm, H1=55 mm, H2=82 mm, Ød=28 mm
Dimensions typiques (GHF/P 125)	A=596 mm, ØD=125 mm, H1=55 mm, H2=82 mm, Ød=28 mm
Débits d'air (confort NR 25)	100 à 580 m³/h selon modèle
Débits d'air (tertiaire NR 35)	165 à 965 m³/h selon modèle
Débits d'air (industrie NR 45)	230 à 1350 m³/h selon modèle
Portée moyenne (confort)	0,5 à 1,3 m selon modèle
Portée moyenne (industrie)	1 à 3,1 m selon modèle
Indices de bruit (NR)	25 (confort), 35 (tertiaire), 45 (industrie)
Accessoires	Plenum de raccordement circulaire isolé (LI), registre de réglage à volet
Références	GHF: codes 850 062 à 850 066 ; GHF/P: codes 850 067 à 850 071

FOIRE AUX QUESTIONS - GHF UNELVENT

Comment installer le diffuseur GHF ?

L'installation se fait en fixant le diffuseur au plenum de raccordement (vendu séparément). Pour le modèle GHF/P, il se place dans une dalle suspendue standard de 600x600 mm. Respectez les dimensions de montage indiquées dans la notice.

Quelle est la différence entre GHF et GHF/P ?

Le GHF est un diffuseur circulaire conçu pour un montage direct. Le GHF/P est spécialement adapté pour remplacer une dalle de faux-plafond de 600x600 mm, avec une face carrée (A=596 mm) et un raccordement circulaire.

Comment régler le débit d'air ?

Le débit peut être ajusté à l'aide du registre de réglage à volet (accessoire disponible). Il permet de moduler le volume d'air en fonction des besoins.

Quel type de plenum utiliser ?

Utilisez le plenum de raccordement circulaire isolé intérieurement (Plenum LI) référencé page 319 de la notice. Il assure une bonne isolation thermique et acoustique.

Le diffuseur peut-il être utilisé en chauffage ?

Oui, il est conçu pour la ventilation, la climatisation et le chauffage dans les bâtiments tertiaires. L'air chaud est diffusé horizontalement avec un effet tourbillonnant.

Comment nettoyer le diffuseur ?

Nettoyez régulièrement les ailettes avec un chiffon doux et sec. Évitez les produits abrasifs. Pour un nettoyage en profondeur, démontez le diffuseur et lavez-le à l'eau tiède savonneuse, puis séchez soigneusement.

Quels sont les niveaux sonores ?

Les niveaux sonores sont exprimés en NR (Noise Rating). Pour le confort, NR 25 (silencieux) ; pour le tertiaire, NR 35 ; pour l'industrie, NR 45. Les débits correspondants sont indiqués dans la notice.

Peut-on l'installer dans une salle de bain ?

Le diffuseur n'est pas spécifiquement conçu pour les environnements humides. Pour une salle de bain, assurez-vous que le modèle choisi est compatible avec l'humidité ambiante et consultez un professionnel.

Quelle est la portée maximale ?

La portée dépend du modèle et du régime de bruit. En mode industrie (NR 45), la portée peut atteindre 3,1 m pour le modèle GHF 315. Pour le confort, elle est de 0,5 à 1,3 m.

Comment choisir le bon modèle ?

Le choix dépend du débit souhaité, du niveau sonore admissible et du type d'installation. Pour un faux-plafond, privilégiez le GHF/P. Consultez les tableaux de caractéristiques aérauliques pour sélectionner le diamètre adapté.

MODE D'EMPLOI GHF UNELVENT

• Très haute induction Economie d'énergie

Gamme

• Finition aluminium laqué blanc RAL 9010
• 2 modèles disponibles :
• GHF : design circulaire
• GHF/P : en remplacement d'une dalle normalisée 600 x 600
• Sur demande diffuseurs hélicoïdaux à géométrie variable

Applications

Diffuseur à ailettes fixes à jet horizontal - Pour applications en ventilation, climatisation et chauffage dans les BATIMENTS tertiaires et ERP Destinés aux locaux à grande hauteur

GHF/P

- Caractéristiques générales

• Diffusion hélicoïdale :

L'air est mis en mouvement par un effet tourbillonnant hélicoïdal.

Les diffuseurs GHF et GHF/P permettent d'obtenir des portées d'air plus longues. Ces produits sont adaptés aux locaux de grandes hauteurs (hall d'accueil, showroom...)

Accessoires

• Plenums de raccordement circulaires isolés intérieurement (Plenum LI) voir page 319
• Registre de réglage à volet, voir page 320
• Caractéristiques techniques

Récédence	Code	Ø (mm)
Diffuseur standard
GHF 125	850 062	125
GHF 160	850 063	160
GHF 200	850 064	200
GHF 250	850 065	250
GHF 315	850 066	315

Récédence

Code

Ø (mm)

SpéciaI faux-plafond 600 x 600

GHF/P 125	850 067	125
GHF/P 160	850 068	160
GHF/P 200	850 069	200
GHF/P 250	850 070	250
GHF/P 315	850 071	315

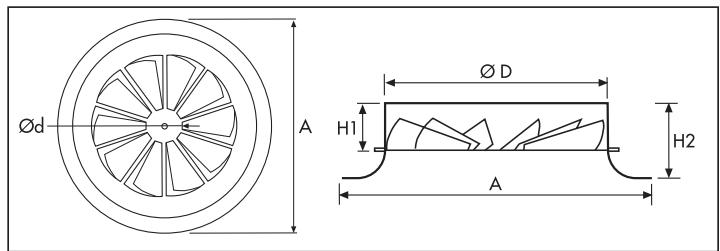

Dimensions (mm)

Type	A	Ø D	H1	H2	Ød
GHF 125	225	125	55	82	28
GHF 160	250	160	55	82	50
GHF 200	300	200	55	82	50
GHF 250	350	250	55	82	65
GHF 315	415	315	55	82	87

- Caractéristiques aérauliques et acoustiques

Lt: Portée moyenne en mètres

NR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)

Type	Confort		Tertiaire		Industrie
	Débit(m3/h)à NR 25	PortéeLt	Débit(m3/h)à NR 35	PortéeLt	Débit(m3/h)à NR 45	PortéeLt
Diffuseur standard
GHF 125	100	0,5	165	0,8	230	1
GHF 160	160	0,7	265	1,1	370	1,6
GHF 200	245	0,8	405	1,4	570	1,9
GHF 250	370	1	620	1,6	870	2,3
GHF 315	580	1,3	965	2,2	1350	3,1
Spécial faux-plafond 600 x 600
GHF/P 125	100	0,5	165	0,8	230	1
GHF/P 160	160	0,7	265	1,1	370	1,6
GHF/P 200	245	0,8	405	1,4	570	1,9
GHF/P 250	370	1	620	1,6	870	2,3
GHF/P 315	580	1,3	965	2,2	1350	3,1

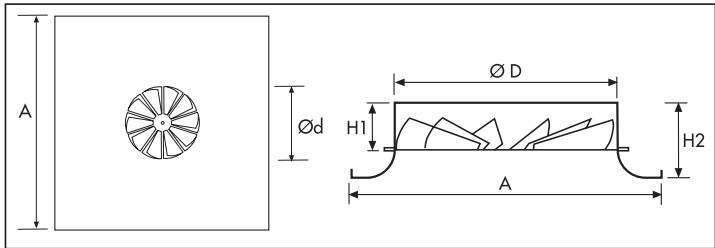

Type	A	Ø D	H1	H2	Ød
GHF/P 125	596	125	55	82	28
GHF/P 160	596	160	55	82	50
GHF/P 200	596	200	55	82	50
GHF/P 250	596	250	55	82	65
GHF/P 315	596	315	55	82	87
